Крепление канализационных труб 110 мм, 50 мм, расчет расстояния


Для нормальной работы канализации, чтобы ее можно было спокойно эксплуатировать, крепление труб должно быть надежным и качественным. Когда канализация сделана открытым способом, фиксация происходит с помощью хомутов, которые надежно крепят трубопровод к нужной поверхности, согласно разработанной проектной документации.
Крепление канализационных труб к стене можно выполнять по разному. Можно очень жестко зажимать трубу, создавая идеальную герметичность.

А можно делать крепление хомута несколько ослабленным. Такое крепление будут называть плавающим.

Это специально делается для обеспечения целостности трубы, в случае термической деформации. Хомуты для каждого вида крепления, не имеют никаких различий. Они совершенно одинаковы. Однако промышленность выпускает также крепеж, который предназначен только для плавающей системы. У таких хомутов отсутствуют затягивающие болты. С подобной конструкцией очень легко работать, нужно просто защелкнуть хомут. Установка таких зажимных устройств происходит без применения специальной техники.

Основные способы монтажа канализационных систем

Перед тем как проложить всю канализационную систему в доме, занимаются укреплением патрубков. Чтобы в дальнейшем избежать неприятных последствий, такой монтаж производят со знанием дела, используя различные способы крепежа:


Виды креплений трубопроводов

  • чтобы избежать деформации патрубков при разводке, используют способ компенсации;
  • крепеж для канализационных труб с учетом трений скольжения применяют, чтобы исключить отклонение патрубков от осевой линии;
  • укрепить конструкцию лишними поворотами можно с использованием фитингов, ими же выполняют соединение труб с санитарной техникой;
  • оптимальный и наиболее популярный вариант – крепление хомутами.

Последний способ создает хорошую фиксацию элементов канализации. Крепеж имеет удобную конструкцию, позволяющую его легко и надежно закреплять на стене – это дюбельное, анкерное или винтовое устройство.

Обычно патрубки входят в комплект трубопроводов, но если возникнет необходимость в приобретении хомутов, то можно выбирать и пластиковые, и металлические. Но при этом следует взять во внимание дизайн помещения, в котором проходит система.


Преимущества хомутов для крепления труб

Для открытого монтажа больше подходят именно пластиковые хомуты – они привлекательнее. При скрытом трубопроводе этот момент не важен, поэтому можно выбрать и металл.

Основные виды автономной канализации для загородного дома

Несмотря на то, что выгребные ямы многие считают «прошлым веком», этот вид канализации автономной построить собственными руками проще всего.

Не мене важный аргумент в защиту выгребных ям и тот факт, что в настоящее время изменилось их внутренне обустройство.

Перед тем, как сделать канализацию в своем доме по типу выгребной ямы, нужно разузнать инженерно-геологические особенности Вашего участка.

Проще всего построить стены выгребной ямы из кирпичной кладки, причем керамический красный кирпич является самым приемлемым вариантом.

Если есть возможность использовать дополнительную технику, то можно построить выгребную яму из железобетонных колец. Дно выгребной ямы специалисты рекомендуют забетонировать, накрыть яму плитой с обустроенной вентиляцией и специальным смотровым люком.

Вы все еще не определились, как самому сделать канализацию в частном доме?

Рекомендуем установить локальную автономную систему канализации, например, септик.

Этот вид канализации особенно актуален в тех домах, где постоянно живут люди, и завоевал особую популярность у россиян.

Септик довольно простой и надежный в эксплуатации, его легко установить собственными силами, выполняя пошагово руководство по установке (оно прилагается при покупке септика, например, их полипропилена).

Кроме этого, септики не требуют частой очистки, поэтому Вы затратите меньше средств на вызов автомобиля-ассенизатора.

Современные септики бывают даже трехкамерными, они имеют очень высокую степень очистки стоков и бытовых вод благодаря элементам системы аэрации и биофильтрам.

Принять решение о том, какой тип автономной канализации наиболее приемлемы для Вашего дома и участка поможет канализация в частном доме видео.

Последовательность действий при строительстве индивидуальной канализационной системы

Перед тем, как сделать канализацию в доме, нужно определиться с паном первоначальных действий:

Определите на местности, где будет расположен канализационный колодец (выгребная яма или септик)

Важно: сливной колодец нужно расположить ниже уровня расположения дома. Определите место выхода из дома канализационного коллектора. Внимательно осмотрите точку выхода трубы-коллектора.Учтите, что в этой точке будут скоплены все стоки и использованная вода из всех сантехнических приборов Вашего дома (раковины на кухне, туалета, ванны, бойлера).Осмотр места поступления со всего дома воды нужен, для того чтобы убедиться в правильности монтажа коллектора (не должно быть перекосов и отклонений). Лишь после того, как произведен предварительный осмотр, можно составлять предварительный проект канализации частного дома.Учтите: наружная канализационная система обычно прямолинейная, внутренняя канализационная система обычно имеет много изгибов и углов. Поэтому очень важно при составлении ее проекта рассчитать все размеры труб, их изгибы и так далее. Лишь после того, как все продумано и рассчитано, можно приступать к покупке необходимых материалов. Приступаем к монтажу наружной и внутренней систем канализации.

Монтаж канализационной системы с использованием хомута

Крепление канализационных труб с помощью хомутов позволяет избежать возникновения напряжений и линейных деформаций в системе. Эта проблема решается двумя типами крепежа:

  • исключить смещение трубопровода можно с помощью жесткой фиксации. В данном случае крепеж располагается ниже уровня раструба и применяется в тех ситуациях, когда необходима полная затяжка патрубка;
  • иногда прибегают к плавающему методу монтажа. В этой ситуации у патрубка есть возможность продольно передвигаться на небольшое расстояние.


Схема крепления труб хомутом

Конструктивно хомут представляет собой комплект таких элементов:


Схема хомута для крепления патрубков

  • U-образная или округлая стяжка;
  • фиксатор;
  • крепежный узел, посаженный на саморез;
  • анкер или дюбель.

Довольно простые детали обеспечивают надежное крепление труб к стенам.

Пластиковая стяжка бывает 2-х видов – разъемная и неразъемная. Металлическая (стальная) — только разъемная, и дополнена резиновой прокладкой, которая отлично гасит вибрации.

В U-образном варианте фиксатор отсутствует, а в округлом стальном патрубке представляет собой болтовое соединение. Для полимерной стяжки используются специальные замки-защелки с надежной фиксацией.

Снизу хомута (как разъемного, так и неразъемного) приспосабливается узел для крепления. Отвод монтируется на стене 3-мя способами – винтовым (анкерами), забивкой (дюбелями), по Т-образной схеме (прямым стержнем).

Разновидности крепежных элементов

Чтобы надежно зафиксировать ассенизаторский трубопровод, необходимо правильно подобрать патрубки. Прежде чем отправляться в магазин, следует изучить, какие встречаются виды крепления канализационных труб:


Крепеж канализационных труб — схема

  • обжимными крепежами выполняется фиксация в месте стыковки фитинга и отвода, это обеспечивает герметичное сопряжение элементов конструкции;
  • в местах, где трубопровод устанавливается на опорных поверхностях, для позиционирования элементов применяются направляющие элементы;
  • крепление канализационных труб непосредственно к стене проводится с помощью опорного крепежа. Дополнительным элементом монтажа являются резиновые компенсаторы, предохраняющие от вибраций;
  • на сложных участках прокладки трубопровода необходимо дополнительное крепление, обеспечивающее поддержку конструкций. Для этой цели применяют предохранительные патрубки.

Если рассматривать виды крепежа с позиций типа фиксации, то для жесткого варианта необходимо брать опорные или обжимные устройства. Предохранительные и направляющие больше подходят для плавающего крепления.

Чем лучше?

Хомуты представляются более универсальными средствами крепежа. Ими возможно осуществлять технологии как жесткого, так и плавающего крепления. Для этого достаточно регулировать силу затягивания винтовых соединений.

Им подвластен любой диаметр трубы, они приспособлены для монтажа канализационных коммуникаций как из металла, так и из полимера. Применение изделий с дюбель гвоздями на порядок увеличивает скорость установки трубопровода, ничуть не снижая качество крепления.

Варианты фиксации к потолку и стене

Монтаж патрубков к стене

Канализация – довольно сложная конструкция, включающая в себя множество элементов и устройств. Если хотя бы на одном участке неправильно закрепить канализационную трубу, это приведет к изменению внутреннего давления, засорам, вибрациям, деформациям. В итоге из строя выйдет вся система.

Правила, которым следуют при монтаже:


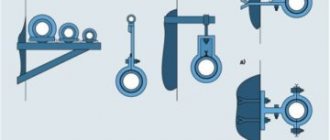

Схема крепления канализационных труб к стене и потолку

  • Разметка трубопровода проводится с учетом разветвлений, изгибов и соединений элементов конструкции.
  • Прокладывая линию будущей канализации, учитывают степень уклона (минимальная составляет 20 мм/п. м.).
  • Следует избегать большого количества поворотов – их частота отразится на работе всей системы.
  • Осуществляется крепеж для канализационных труб.
  • Прокладывая трубы в U-образную стяжку, перед фиксацией патрубок следует немного сместить вдоль центра оси. После этого необходимо затянуть фиксатор.
  • Важно выдержать расстояние между крепежами, оно зависит от материала хомута. Стальные располагаются на расстоянии 1,5 м друг от друга, полимерные – не менее чем на 2 м.
  • После того как вся система будет собрана, необходимо проверить надежность крепления всех хомутов, чтобы избежать неприятностей в процессе эксплуатации.

Правила

При проектировании и монтажных работах необходимо пользоваться правилами и требованиями, изложенными в следующих документах:

  • СНиП 2.04.01–85: Санитарные Нормы и Правила «Внутренний водопровод и канализация зданий»;
  • СНиП 2.04.03–85: Санитарные Нормы и Правила «Канализация. Наружные сети и сооружения».

Для внутренней канализации:

  1. Производительность системы водосброса, в среднем, должна рассчитываться из норм потребления на человека 100–200 литров в сутки.
  2. Унитаз устанавливается отдельно. Вход в главный стояк осуществляется самостоятельным соединением. Между ним не должно быть других сантехнических приборов. При массовом сбросе воды, происходит местный гидравлический удар. Результат – отсос из сифонов жидкости, выполняющей функцию гидрозатвора. Отсюда следует, унитаз должен замыкать цепочку в общей системе слива.
  3. Диаметр отводящих труб имеет один размер или увеличивается при приближении к главному стояку.
  4. Расстояние унитаза от стояка не должно превышать 1 метра. Другие источники стоков – не более 3 метров.

Ориентировочные данные по установке сантехнических приборов и уклону:

Сантехническое устройствоНормативный показатель уклонаРасстояние от главного стояка (слива) и прибора, не более, смДиаметр сливных труб, не менее, мм
Ванна1 : 30100–13040
Унитаз1 : 48150–17040
Душевая кабина1 : 20до 10040
Умывальник1 : 12до 8040
Биде1 : 2070–10030–40
Кухонная мойка1 : 36130–15030–40
Комбинированный слив (ванна, раковина, душ)1 : 48170–23050
Центральный стояк100
Отводы от стояка50–70

Обязательно должна быть предусмотрена вентиляция. Это может быть главный стояк, выходящий на крышу. Или отдельная фановая труба.

Примечание. Нельзя объединять общую систему вентиляции и фановый стояк. В этом случае неприятные запахи смогут попадать в жилые помещения.

Некоторые особенности монтажа и советы специалистов

Крепеж канализационных труб осуществляется с учетом таких особенностей:


Крепление канализационного стояка хомутами

  • фитинги и направляющие хомуты устанавливаются в местах уклонов;
  • на участках, где система разветвляется или делает изгибы, повороты, а также на стыках обязательно наличие отводов;
  • плавающие, неподвижные и жесткие хомуты следует чередовать между собой – это обеспечит равномерность распределения нагрузки.

Опытные мастера прибегают при прокладке трубопровода к маленькой хитрости – осуществляют монтаж канализации в неглубокие штробы на стене. Это позволяет увеличить прочность и надежность всей системы и сэкономить на количестве устанавливаемых элементов. К тому же, прокладка труб в стенном канале сыграет не последнюю роль в дизайне помещения.
