Канализация является очень важной системой коммуникаций в любом современном жилом или нежилом помещении. Поэтому полезно иметь представление о том, какие существуют виды канализации, и какие типы канализации применяются в различных помещениях.
На сегодняшний день применяется следующая классификация систем канализации:
- Промышленная канализация, основным назначением которой является очистка промышленных стоков;
- Хозяйственно-бытовая канализация, которая может обслуживать как населенный пункт целиком (централизованная) или отдельное здание или группу зданий (местная);
- Ливневая, служащая для удаления с улиц и крыш домов воды, скопившейся в результате дождей.
Независимо от типа канализации различают также наружную и внутреннюю канализацию:
- Наружная канализация располагается вне помещения, в ее состав входят насосные станции, трубопровод и очистные сооружения.
- Внутренняя канализация размещается внутри здания или строения и состоит из трубопроводов и подключенных к них бытовых и сантехнических приборов.
В свою очередь, наружную канализацию можно условно разделить на три типа:
- Общесплавная канализация, в которой совместно транспортируются все виды стоков (бытовые, ливневые и хозяйственные);
- Раздельная, в которой транспортировка хозяйственных стоков производится отдельно от ливневых;
- Полураздельная канализация, в которой стоки транспортируются по отдельности в общий очистной коллектор, где они в конце концов объединяются.
Виды канализационных систем, применяемые использованы при обустройстве загородного дома или дачи
Система очистки воды
Чаще всего в дачных и коттеджных поселках отсутствует централизованная канализационная система, что приводит к необходимости организовывать канализацию автономную.
Существует несколько типов таких канализационных систем:
- Наиболее дешевым, но при этом и наименее удобным в использовании вариантом является выгребная яма;
- Биотуалеты не требуют производства работ по установке, но вынуждают регулярно приобретать различные материалы, используемые для переработки отходов, после чего возникает еще и проблема их утилизации;
- Септик является довольно популярным устройством, поскольку, не требуя частого вывоза отходов, очищает стоки приблизительно на 75%. Кроме того, очистку самого септика достаточно проводить один раз в 1-2 года;
- Фильтры и устройства, в которых при помощи биологического материала производится глубокая очистка стоков. Высокое качество очистки уравновешивается высокой стоимостью данных устройств.
При оборудовании автономной канализации важен также способ транспортировки стоков: будут ли они двигаться самотеком или при помощи насосов.
История возникновения
История канализации насчитывает много веков. Самой старой из всех известных является система в древнем индийском городе Мохенджо-Даро, которая была обнаружена во время проведения раскопок. Ей насчитывается около 4600 лет. Известны системы в Древнем Риме (яркий пример — Большая Клоака, работает и в настоящее время, выполняя функции ливневой канализации) или Древнем Китае (в городе Линьцзы). Описание этих находок свидетельствует о
Средневековая Европа в этом отношении заметно отставала, поскольку нашествие варваров смело почти все остатки римских сооружений, обслуживать и вообще заниматься общественными системами стало некому. Повторное возникновение сети, произошедшее в конце XVII века, было вынужденным, вызванным эпидемиями инфекционных заболеваний, поставивших всю европейскую цивилизацию на грань вымирания.
В России история канализации похожа на европейскую. Системы отведения сточных вод были построены по римскому типу, но использование дерева вместо мрамора сделало их недолговечными, а во времена царствования Ивана Грозного они были заброшены. Это привело к вспышке чумы в конце XVIII века. Известно, что в Москве ни водопровод, ни канализация не были полноценным образом созданы до самого начала XX века.
В современном мире развитие канализационных систем, благодаря технологическим достижениям, доведено до совершенства. Появились новые сантехнические устройства, материалы, способы переработки и утилизации отходов. Выработаны нормы и требования по санитарному и техническому обеспечению систем, нарушение которых грозит серьезными штрафными санкциями или даже уголовным преследованием.
Системы самотечной канализации
Наибольшей популярностью при самостоятельной организации канализационных систем пользуется самотечная канализация, в которой стоки под действием силы тяжести движутся в отстойник по трубам, уложенным под определенным уклоном.
Преимуществами такой системы канализации являются ее дешевизна, удобство в обслуживании и независимость от внешних источников энергии, а единственный минус состоит в том, что отстойник должен находиться на ограниченном расстоянии от стоков.
Уклон канализационных труб в такой системе выбирается в соответствии с их диаметром.
Слишком маленький уклон труб может привести к оседанию твердых частиц в трубе, приводя к ее засорению, а слишком большой уклон может нарушить транспортировку стоков, кроме того, придется глубже располагать отстойный колодец.
Дождевые и талые сточные воды
Дождевые воды образуются в результате выпадения атмосферных осадков. Их подразделяют на дождевые и талые, получающиеся от таяния льда и снега. Отличительной особенностью дождевого стока являются его эпизодичность и резкая неравномерность. Воды от мытья и поливки улиц, дренажей по качественной характеристике загрязняющих примесей близки к дождевым водам и удаляются совместно с ними.
Канализация без применения очистных сооружений
Канализационные ямы
Основными преимуществами таких систем являются их низкая стоимость и простота оборудования – вряд ли кому-то нужно долго объяснять, как сделать канализационную яму, в которой будет размещаться резервуар для стоков.
Размеры ямы задаются в зависимости от предварительно подсчитанного количество отходов, резервуар можно либо изготовить самостоятельно из кирпича или железобетонных колец, либо поставить готовую пластиковую емкость.
К отрицательным моментам можно отнести тот факт, что для откачки стоков придется регулярно прибегать к ассенизаторским услугам, а если резервуар окажется негерметичным, то сточные воды будут частично фильтроваться в почву, что негативно скажется на экологической ситуации на участке.
Каким образом подбирают комплексы?
Перед покупкой систем обязательно общаются со специалистами и менеджерами компании, в которой собираются заказать оборудование. Во время выбора необходимо учитывать такие важные факторы:
- глубину, на которой проложены коммуникации (трубопроводы);
- особенности окружающей среды;
- степень насыщенности в воде загрязняющих веществ;
- производительность существующих очистных сооружений.
Ливневые очистные сооружения должны справляться с нагрузкой и эффективно удалять из воды загрязнения. Как показывает практика, перед покупкой комплексов необходимо провести соответствующие вычисления. Например, нужно узнать расход стоков, норму атмосферных осадков по каждому месяцу и коэффициент СНиП, который определяет поверхность вод. Габариты комплекса во многом зависят от водосборной площади, от погодных условий, от особенностей объекта, где они будут установлены, и, естественно, от места сброса воды. Только после грамотных расчетов, проведенных специалистами, подбирается модель.
Канализация с применением септиков
Системы канализации, в которых применяется септик, позволяют очищать стоки в несколько этапов.
Прежде всего, следует вкратце объяснить, что такое канализация-септик.
Септик – это устройство для очистки сточных вод, разделенное на несколько камер для их отстаивания, фильтрации и переработки, после чего очищенная вода выводится в естественный водоем или специальный фильтрационный колодец.
При этом количество камер в септике напрямую влияет на качество очистки воды.
Совет: для наиболее качественной очистки стоков в септике применяются герметичные устройства, использующие биологические материалы для переработки сточных вод.
Применение таких устройств позволяет использовать переработанную воду для различных целей, кроме питьевых.
Критерии выбора фильтрующего устройства
Теперь можно переходить к выбору фильтрующего устройства. Без этого правильно канализацию для частного дома не обустроить.
Для современных бытовых установок в большинстве случаев используются:
ФК (фильтрующий колодец). Его делают только на песке и супеси – грунтах, которые хорошо впитывают влагу – на этом настаивает СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». Количество сточных вод не должно быть больше кубометра в стуки, а основание колодца обязательно делается на расстоянии минимум метр от УГВ.
Песчано-гравийные фильтры и фильтрующие траншеи. Подходят, если количество сточных вод не более 15 кубометров в сутки, их делают в водонепроницаемых и слабофильтрующих грунтах (скальных породах, глине и суглинке. Наивысший уровень УГВ – на метр ниже лотка отводящей дрены.
Инфильтраторы, дренажные блоки, дренажные тоннели можно делать в любых типах почв, а блоки присоединять друг к другу.
Оборудование канализации в бане
Примерная схема канализации бани
Канализации дренажного типа – наиболее популярное устройство канализации в бане в силу своей простоты и экономической эффективности.
Подобная система канализации бани предусматривает самотечную транспортировку сточных вод в отстойник, что достигается определенным уклоном полов в моечных комнатах и парной, позволяющим воде стекать в отверстие для отвода.
Через отверстие вода попадает в желоб, изготовленный из оцинкованного металла или асбоцемента, по желобу – в трубу канализации, из которой сточная вода наконец оказывается в дренажном колодце, который не должен располагаться на значительном удалении от помещения бани.
Размер дренажного колодца задается в соответствии с предварительным расчетом расхода воды, диаметр колодца должен быть не меньше одного метра.
Важно: глубина дренажного колодца должна быть как минимум на 50 сантиметров больше глубины промерзания почвы, которую можно уточнить в специальной литературе.
Дно ямы для дренажного колодца засыпается керамзитом или другим материалом, сходным по свойствам, сверху засыпается почвой и уплотняется.
Чек-лист для начинающих
Невозможно определиться с типом устройства для утилизации отходов, пока подробно не опишешь для себя условия его эксплуатации, которые существуют на участке. Участник нашего портала с ником sonder RZN составил чек-лист для тех, кто выбирает и обдумывает схему канализации в частном доме. Не важно, самостоятельно или с помощью специалистов: на эти вопросы все равно нужно ответить.
- Определить тип грунта на участке. Это можно сделать в домашних условиях – просто скатать грунт в колбаску.
Geolog197Участник FORUMHOUSE
Если при длине в 1 см толщина больше 3 мм, дальше разваливается, то это супесь; 1-3 мм — суглинок, меньше — глина. Если колбаска не катается, это песок.
Необходимо сделать и тест на водопоглощение: выкопать шурф 0,5 Х 0,5 м, глубиной 1 метр, налить в него воды, засечь время и замерить скорость, с которой она уходит. Достаточно оценки вроде «вся вода ушла за три часа». Если этого мало, можно самостоятельно посчитать коэффициент фильтрации по упрощенной схеме, доступной каждому дачнику.
- Определить уровень грунтовых и паводковых вод на участке, понять, каков уровень верховодки.
- Составить план участка. Важно, чтобы на этом проекте были указаны соседские участки и прилегающие дороги.
- Определить рельеф участка и рельеф прилегающей местности. Отметить на плане все овраги, реки, озера, пруды. Важен и размер участка. Без всего этого нельзя отыскать лучшее место для установки системы канализации. Поле фильтрации с тубами отвода является потенциально опасным объектом, его можно делать не ближе, чем в 30 метрах от источника питьевой воды и не ближе, чем в пяти метрах от фундамента дома.
- Определить, какой планируется объем стоков. Часто владельцы загородного помещения просто берут 200 литров на человека в сутки. Можно обратиться к документу «Нормы расхода воды потребителями. Нормы водопотребления. СНиП 2.04.01-85 Внутренний водопровод и канализация зданий». При подсчетах нужно учитывать, сколько людей живет в доме, и когда и сколько народу периодически приезжает погостить – от этого зависит объем залпового сброса (кратковременного поступления в канализацию сточных вод, при котором резко увеличивается концентрация загрязняющих веществ); пиковая нагрузка на канализацию.
Значение залпового сброса зависит от того, сколько сантехнических приборов задействовано одновременно. Если рассчитать объем сточных вод неправильно, возникает риск переполнения очистных сооружений.
- Посчитать и записать, какие сантехнические приборы будут стоять в доме на каждом этаже и сколько.
- Обязательно учесть, где делается канализация: на даче или в доме для круглогодичного проживания.
- Очень важный фактор – стабильность электричества. Одно дело, если оно работает без перебоев или его отключают его не чаще, чем раз в три месяца на час, и другое, если на полдня каждую неделю. Это важно для очистных сооружений нового поколения, в конструкции которых предусмотрены насосы, датчики, аэраторы, компрессоры и пр, которые работают от электросети.
- Есть ли возможность самостоятельно обслуживать устройство.
- Понять, может ли проехать к дому и подъехать к очистному сооружению машина ассенизаторов, правильно выбрать ее расположение.
- Учесть, насколько удален дом от города или поселка.
Доочистка сточных вод
Механический и биологический этапы очистки удаляют 90% загрязнителей, однако не избавляют воду от микроорганизмов, что опасно для окружающей среды. Поэтому необходима доочистка.
Биореакторы глубокой доочистки
Биореакторы используются для окисления неорганических веществ и превращения их в органические. Реакции происходят на поверхности специальных дисков. Автотрофные микроорганизмы нуждаются в кислороде, поэтому включается аэрация жидкости.
Фильтры доочистки сточных вод
Фильтрация происходит через песок. Сточные воды подаются снизу вверх. Сами фильтры расположены ниже других установок. Содержимое фильтров автоматически обновляется.
Обеззараживание воды ультрафиолетом
Для дезинфекции воды используется хлорирование, озонирование, гамма-облучение, переменный ток, ультразвук, ультрафиолетовое излучение.
Ультрафиолетовое облучение – эффективный способ, позволяющий уничтожать все болезнетворные микроорганизмы – бактерии, вирусы, простейших, грибки. Мутность снижает эффективность облучения, поэтому необходима большая мощность. Постепенно загрязнения оседают на УФ-лампе, и ее нужно чистить.
Виды хлорирования: суперхлорирование, двойное хлорирование, с предварительной аммонизацией. Ультрафиолетовое облучение имеет преимущество перед хлорированием – не оставляет запах и не вредит здоровью, не загрязняет окружающую среду.
Ультрафиолетовое обеззараживание воды.
Очистка от фосфатов
Фосфаты содержатся в стиральных порошках и других моющих средствах. Они загрязняют окружающую среду, приводя к цветению водоемов. Для очистки от солей фосфорной кислоты используют уплотнители перед биологическим этапом очистки и песчаными фильтрами.
Коротко о главном

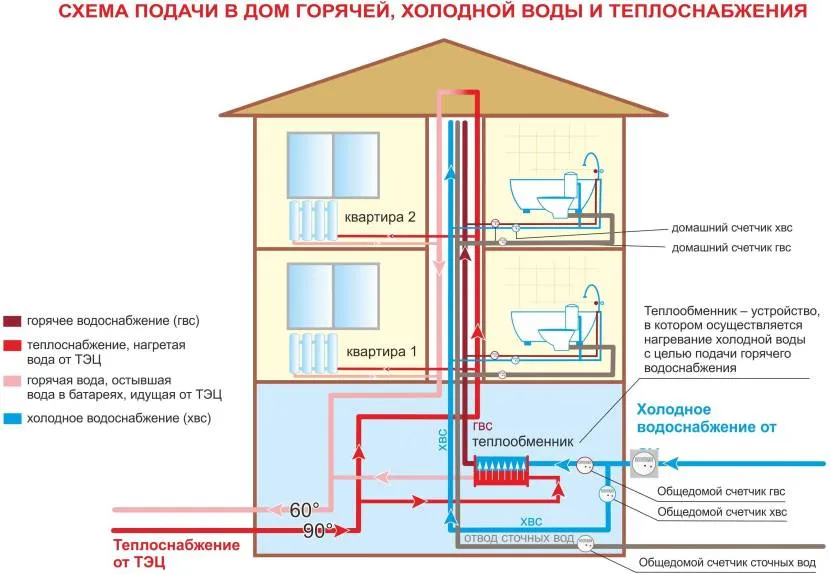

Внутренние системы водопровода и канализации вместе с наружными сетями канализации образуют единую систему, обеспечивающую комфорт проживания. Любая система жизнеобеспечения начинается с разработки. Проектирование ведется на основе нормативных документов: СП, СНиП, ГОСТ, СанПиН. Только в этом случае можно добиться бесперебойного функционирования всего комплекса в течение заданного срока эксплуатации.
Проектирование обеих жизнеобеспечивающих систем увязывается друг с другом, а также с рабочей документацией объекта. Для каждой системы выявляются факторы, влияющие на ее параметры, проводятся необходимые расчеты нагрузок, давления, скорости движения водотока, других параметров. Правильно спроектированная и смонтированная система справится с любыми нагрузками; большую роль для долгой эксплуатации играет грамотный подбор материалов для труб.
