Внутренняя канализация в частном доме: правила проектирования и монтажа + разбор частых ошибок

0

10377

16.11.2015

При проектировании и монтаже внутренней канализации для частного дома никто не застрахован от ошибок, которые могут привести к непредсказуемым последствиям, от появления неприятного запаха до полной неработоспособности системы. Рассмотрим в данной статье понятие внутренняя канализация в частном доме: правила проектирования и монтажа + разбор частых ошибок, возникающих в процессе всего этого.

Общая характеристика современной внутренней системы канализации

Сегодня строительство частного загородного жилья переживает настоящий бум. Поэтому появилась необходимость создания удобной и современной системы канализации, которую бы смог смонтировать обычный человек, не обладающий строительным образованием. Такая система должна иметь хорошую производительность, так как количество сантехнических приборов, производящих бытовые стоки увеличилось значительно. Ведь с появлением автоматических стиральных машин, посудомоек, джакузи и душевых кабин водопотребление обычного домохозяйства увеличилось до 200 л на человека в сутки.

Увеличение количества сантехнических приборов приводит к значительному усложнению самих трубопроводных сетей. Благо, что сегодня для монтажа канализации используют ПВХ трубы, которые снабжаются вспомогательными фасонными частями, с помощью которых монтаж трубопровода становится не сложнее изготовления поделки из детского конструктора. Все эти детали снабжают уплотнительными кольцами, которые могут быть легко заменены при необходимости.

Схема внутренней канализации двухэтажного коттеджа

Внутренняя канализация представляет собой совокупность пластиковых труб и фасонных частей для их соединения, служащих для отвода сточных вод от сантехнических устройств. Сами устройства снабжены сифонами, необходимыми для недопущения проникновения запаха внутрь помещений. Укладка труб подчиняется строгим правилам, несоблюдение которых чревато нарушением работы всей системы.

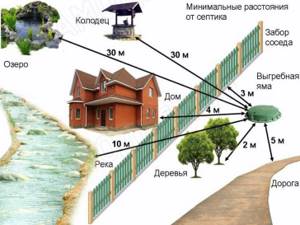

Нормативные расстояния для правильного размещения септиков и АУ

С учетом последних редакций, септик должен быть расположен таким образом, чтобы:

• Расстояние до дома составляло не менее пяти метров;
• До скважины/колодца было не менее двадцати метров, без контакта поля фильтрации и водоносного слоя;
• До скважины/колодца было от пятидесяти до восьмидесяти метров, если грунты с высокой проницаемостью и при меньшем расстоянии есть опасность сообщения стоков и водоноса;
• Поле фильтрации должно быть на метр выше, чем УГВ;
• До границы участка было от четырех метров;
• До обочины дороги было от пяти метров;
• До проточного водоема (ручей, река) было от десяти метров;
• До стоячего водоема было от тридцати метров;
• До подземного газопровода было от пяти метров.

Что касается аэрационных установок, они должны быть расположены на расстоянии пятнадцати метров от дома, в том числе и соседского. Хотя производители заявляют степень очистки стоков до 98%, далеко не всегда это соответствует действительности, что вкупе со сбросом на рельеф и дает рекомендованную защитную зону.

free_lancer

Септик, сам по себе, не полноценное очистное сооружение. Он лишь первая ступень, после которой идет почвенная фильтрация. Контакт с водой, которая попадает в подземное сооружение фильтрации, человек не имеет. А выпуски АУ, в отличие от септика, пускают прямо на рельеф. Возможен контакт.

Правила укладки труб при сооружении внутренней канализации

В качестве центрального отводящего канала во всей системе канализации дома является стояк. Он может быть один на весь дом. Если дом слишком большой или санузлы расположены на значительном удалении друг от друга, то стояков делают два или больше. Они представляют собой вертикально установленные трубы, которые начинаются в подвале, а заканчиваются на кровле. Нижняя часть стояка соединена с наклонной трубой такого же или большего диаметра, которая выходит наружу в емкость для накопления стоков или в станцию очистки сточных вод. Верхняя часть стояка возвышается над кровлей не менее чем на 0,5 м. Она открыта или снабжена обратным клапаном. Для чего это нужно – рассмотрим далее. Все подводы, ведущие от сантехнических устройств подключены к стоякам.

Расположение стояка канализации в доме

Гидродинамика жидкостей в трубах

Труба представляет собой цилиндр, внутри которого движется вода. При полном заполнении трубы водой возникает эффект поршня. Это значит, что сверху водяной пробки давление резко падает, а снизу наоборот повышается. В ситуации, когда происходит взрывной слив из бачка унитаза, образовавшийся вакуум способен высосать всю воду из сифонов. Это чревато появлением запаха в помещениях. Напротив, по ходу движения жидкости возникает избыточное давление, которое способно вытолкнуть нечистоты из находящихся ниже унитаза устройств.

Игнорирование законов гидродинамики приводит к возникновению двух распространенных ошибок при проектировании и монтаже канализации. Первая ошибка заключается в отказе от устройства вентиляции. Фоновая труба, идущая от стояка к кровле, не только отводит неприятный запах, но и служит компенсатором давления в системе. Ведь при ее наличии пониженное давление над водяным поршнем не высосет воду из сифонов, а обеспечит поступление воздуха в систему из атмосферы, что вновь уровняет давление.

Вторая распространенная ошибка заключается в том, что все сантехнические приборы подключают через подводящие трубы к стояку ниже унитаза. Это недопустимо, так как непременно станет причиной выливания нечистот в раковину или душевую кабину при смыве. Аналогичные проблемы возникают, когда трубы подводок имеют длину больше, чем допустимая для них. Дабы не возникали подобные неприятности нужно сформулировать некоторые важные правила для монтажа внутридомовой канализации.

Правила устройства внутридомовой канализации, нарушение которых недопустимо

Внимание! Нарушение нижеизложенных правил может привести к серьезному расстройству работы внутренней канализационной системы или возникновению аварийной ситуации.

• Подключение унитаза к стояку должно осуществляться отдельно от других сантехнических устройств.
• Все остальные элементы сантехники включают в систему выше точки присоединения унитаза. На одной подводящей трубе может находиться несколько приборов, если позволяет их производительность.
• Любая подводящая труба должна быть по диаметру не меньше, чем имеющая наибольший диаметр подводка от прибора.
• Отвод от унитаза имеет диаметр 100 мм, следовательно, стояк не должен быть тоньше него.
• Унитаз устанавливают на расстоянии не более 1 м от стояка, а остальные устройства не далее 3 м.
• Если в доме имеется подводящая труба длиннее, чем 3 м, то она не должна быть тоньше 70 мм. Подводку, которая длиннее 5 м делают уже из 100 миллиметровой трубы.

Если увеличение диаметра подводящих труб по какой-то причине невозможно, то существует способ обойти это правило. Для этого необходимо конец такой трубы вывести на крышу и снабдить вакуумным клапаном либо закольцевать его на стояк выше всех остальных приборов.

Количественные характеристики параметров укладки канализационных труб

Существую важные нюансы, соблюдение которых обеспечит работоспособность канализации в оптимальном режиме:

• Наклон всех горизонтальных труб зависит от диаметра их сечения. Нормативы говорят о том, что труба диаметром 50 мм должна опускаться на 3 см каждый погонный метр длины, имеющая диаметр от 100 до 110 мм на 2 см на метр. Трубы, имеющие диаметр более 160 мм можно наклонять не более 0,8 см на погонный метр.
• Такой показатель, как перепад высоты для унитаза должен составлять 1 м, а для других устройств 3 м. Превышение этих параметров должно сопровождаться организацией вентиляции на концах соответствующих подводов.

Еще одна распространенная ошибка заключается в неправильном оформлении углов. Если сделать углы 90 градусов, то в результате отскока в этом месте будет формироваться засор из отходов, и труба быстро забьется. По этой причине на углах необходимо создать плавный поток воды. Для этого применяют фасонные части, имеющие угол наклона 135 градусов.

Нормативы укладки канализационных труб

Четвертая ошибка – это вывод фановой трубы не на кровлю, а в общую домовую вентиляцию. Такое устройство создаст незабываемый «аромат» во всем доме, избавиться от которого можно только, переделав всю систему.

Для того, чтобы не было слышно звуков движущейся по трубам воды, необходимо устроить шумоизоляцию. Для этого трубы обматывают минеральной ватой и помещают в короба из гипсокартонных листов. Для своевременного и удобного проведения профилактических работ трубы оборудуют люками ревизии через каждые 15 м. Это же относится ко всем поворотам.

Пятая ошибка. В трубе, соединяющей внутридомовую канализацию и септик, не установлен обратный клапан. В этом случае при переполнении наружных устройств для утилизации вода может подняться вверх по трубам и залить подвальное помещение.

Выбор материалов

Итак, теперь надо выбрать трубы — ПВХ трубы, пожалуй, идеальный вариант. Они недорого стоят, их легко транспортировать и собирать. Так же кроме труб нужны соединительные элементы. И не забудьте места стыков обработать герметиком. Объем труб должен быть больше чем сливной патрубок.
Выбор диаметра трубы зависит от предполагаемого объема стоков и количества приборов, подключенных к этой системе. Диаметр вертикального стояка должен быть минимум 10 см, если к стояку не подключается унитаз, то диаметр уменьшается вдвое. Расстояние труб до стояка максимум 3 метра, а от унитаза до стояка — 1 метр. Если все-таки не получается такое расстояние, а нужно большее, то трубы надо так же взять большего диаметра.

Ошибки, связанные с подключением сифонов

Подключение любого сантехнического прибора к канализации осуществляется через сифоны, имеющие вид буквы U. Такая изогнутая форма позволяет воде постоянно находиться в нем. Она образует гидробарьер и не дает запаху проникать в помещение. Однако эта система перестает работать при совершении некоторых ошибок. Главная ошибка – отсутствие вентиляции. В этом случае вакуум просто высасывает воду из сифона, позволяя запахам свободно гулять по дому. Другая причина появления неприятного запаха – банальное испарение воды из сифона. Это происходит при редком использовании прибора. Нужно просто затыкать тряпкой редкоиспользуемое устройство.

Внешний вид канализационного сифона

Вывод

При выборе типа очистных сооружений необходимо учитывать не только их технические характеристики и эффективность, но и существующие нормативы размещения. Несколько сократить расстояния, когда участок маленький, возможно только на стабильных грунтах, если нет угрозы попадания стоков в водозабор или верховодку. В последнее время участились случаи наложения штрафов за загрязнение окружающей среды владельцами частных очистных сооружений. Лучше сразу подобрать оптимальный вариант с учетом ограничений, чем надеяться, что пронесет. Даже если пронесет и не оштрафуют, мало приятного в загрязнении собственной земли.

При высоком УГВ иногда приходится устанавливать самодельные поверхностные септики, а если этой проблемы нет – можно соорудить своими руками правильный септик из железобетонных колец. В видео – как выбрать очистную станцию.

Подписывайтесь на наш Telegram каналЭксклюзивные посты каждую неделю

Какие расчеты производят при планировании внутренней канализации

Работа по проектированию внутренней канализации должна осуществляться строго в соответствии с вышеизложенными правилами. Кроме того, для их соблюдения требуется проведение определенных расчетов:

• На общей схеме обозначают места, где будет располагаться тот или иной прибор. Его расстояние от стояка, диаметр подводящей трубы, вариант крепления и соединения с канализацией продумывают заранее. При этом просчитывают необходимое количество материалов.
• Определяются с типом самой канализационной системы. Они бывают напорные и самотечные. Обычно из-за простоты используют систему, в которой вода течет под действием силы тяжести Земли. Главное здесь, высчитать наклон труб по правилам, изложенным выше.
• Согласно техническим характеристикам каждого санитарного прибора, вычисляют его одномоментный сток. От этого показателя зависит толщина подводящей трубы. В большинстве случаев для всех устройств, кроме унитаза, подходит 50 миллиметровая труба
• Высчитывают наиболее оптимальное место для монтажа стояка. Чаще всего это туалеты. Если в доме их два, в разных вертикальных плоскостях, то и стояка лучше сделать два.
• Рассчитывать схему канализации нужно так, чтобы максимально сократить количество имеющихся углов поворота. Это значительно снизит риск возникновения засоров.

Вышеуказанные расчеты, выполненные правильно, позволят сделать канализацию наиболее работоспособной и эффективной даже при возникновении перегрузок.

Примеры расположения септиков

На форуме несколько веток, посвященных оптимальному размещению на участке очистных сооружений, в которых участников портала консультируют модераторы. Приведем несколько реальных примеров.

merlerУчастник FORUMHOUSE

Есть участок, на нем, примерно как указано на схеме – построен дом. Требуется расположить ЛОС из бетонных колец (2 колодца с дном, почва суглинок).

Обозначения:

• желтый – дом;
• зеленый – вход в дом и въезд на участок;
• синий – колодцы ЛОС и трубы.

Внизу каждого варианта находится канава и дорога. До канавы от забора метров шесть.

Мне нравится первый вариант – далеко до ввода трубы канализации в ЛОС, зато есть возможность от ЛОС сделать дренажную трубу с выводом в канаву (к дренажу будет еще присоединен дренаж грунтовки с участка вокруг дома). Либо третий вариант – ввод от дома близко, есть, где разместить достаточное количество метров дренажки. Подскажите, как бы вы сделали?

LadomirМодератор FORUMHOUSE

• У вас не ЛОС, у вас очистное сооружение автономной канализации.
• Мне нравятся варианты три и четыре.
• Рекомендую вариант четыре, мне он кажется оптимальным.
• Дренаж нежелательно совмещать с системой канализации. Ливневку и дренаж отводите в канаву отдельным трубопроводом и ниже по рельефу.

Igor51Участник FORUMHOUSE

Допустимо ли расположение септика из бетонных колец как на рисунке. Уклон слева направо очень незначительный, участок в самой высокой точке деревни.

Обозначения:

• дом;
• беседка;
• скважина;
• бытовка;
• гараж;
• септик.

Справа от септика для масштаба машина с лодочным прицепом – будущая это стоянка. Все постройки в планах, дом будет расположен, как показано на чертеже. Меня смущает близкое расположение к дому (на УШП) 2,5 метра. Имеет ли принципиальное значение расположения септика?

Вадим (spb)Супер-Модератор FORUMHOUSE

Нормально, если грунты стабильные, то не страшно, хотя норма конечно 5-8 метров.

Stranger1966Участник FORUMHOUSE

Пытаюсь правильно спланировать расположение дома и коммуникаций на приобретенном участке. Ближайший соседский колодец метрах в 30 по диагонали вправо от моего участка. На участке есть рукотворный пруд. Планирую в нижней части участка двухсекционный септик из бетонных колец, плюс накопительный/фильтрационный колодец и дополнительное поле фильтрации.

Грунт – суглинок, впитывающую способность пока не проверял. Планирую две секции септика установить ближе к дому, чтобы укоротить канализационную магистраль от дома, а фильтрационный колодец вынести дальше от дома и ближе к пустому участку между дорогой и забором, чтобы можно было организовать дополнительное фильтрационное поле. Прошу прокомментировать такое решение и высказать свое мнение, чтобы избежать в дальнейшем проблем установкой/эксплуатацией/соседями.

Ladomir

Вы разместили очистное сооружение на участке грамотно. Но я бы не стал относить фильтрующий колодец (ФК) от септика так далеко. Хотя, против этого и нет противопоказаний. Если вам потребуется дополнительное сооружение фильтрации, всегда сможете организовать трубопровод от ФК. Кстати, можно организовывать несколько ФК. Это нормально и, как правило, более эффективно, чем дополнительные трубчатые поля фильтрации.

Основная задача – разнести очистное сооружение от источников воды на максимальное расстояние, а при строительстве ФК учитывать УГВ. Подчеркну – УГВ должен находиться не ближе чем один метр от дна ФК.

Что нужно для сооружения внутридомовой системы канализации

Как уже было сказано выше, главным в устройстве канализации внутри дома является составление ее подробного чертежа с указанием всех приборов и размеров элементов. Для монтажа применяют канализационные трубы из поливинилхлорида. Устройство их концов такое, что две трубы можно соединять, помещая конец одной в раструб другой. Для стояков используют трубы диаметром 100 мм, а для остальных приборов 50 мм. Для соединения с наружной канализацией применяют гофрированную трубу, по причине ее лучшего сопротивления подвижкам грунта.

Из инструмента обычно применяют: пилу для резки пластиковых труб, острый нож и резиновые монтажные уплотнители. Пилой режут трубы, ножом выравнивают срезы и делают фаски. Резиновые уплотнители вставляют в раструбы. Для соединения труб в систему применяют различные фасонные детали:

• Коленья или отводы, которые нужны для оформления углов. Их производят с загибом в 45 и 90 градусов. Их концы тоже снабжены раструбами с уплотнителями для создания плотных соединений.
• В случае необходимости соединения обрезков труб одного диаметра, применяют переходные отводы.
• Тройники различных видов являются фитингами для организации разветвлений труб.
• Переходные муфты нужны для того, чтобы создавать переходы между трубами разной толщины.

Распространенная ошибка при монтаже пластиковых канализационных труб – это игнорирование их нагревания. Чтобы трубы легче и плотнее входили друг в друга и в соединительные фасонные части, раструбы необходимо нагревать в горячей воде.

Трубы и фасонные части для канализации

Штрафы, ответственность собственника дома при нарушении норм установки выгребного септика или ямы

Септик или выгребная яма могут иметь опасность для окружающей среды, поэтому сооружение должно быть построено с соблюдением всех строительных требований и санитарных норм. Если проигнорировать законодательство, то может наступить административная ответственность.

Основной нормативно-правовой акт — статья 8.2 КоАП РФ. В ней предусмотрены наказания за слив канализации в частном домовладении.

Итак, за незаконный слив сточных вод полагаются штрафы в размере:

• От 1 000 до 2 000 руб. для физического лица.
• От 10 000 до 30 000 руб. для должностных лиц.
• От 30 000 до 50 000 руб. для ИП.
• От 100 000 до 250 000 руб. для предприятий.

Более того, в некоторых случаях могут ограничить в деятельности на срок до 90 дней. Запрет будет наложен на компанию-нарушителя. Выплата штрафа никак не повлияет на восстановление деятельности компании. Если будут устранены нарушения, ограничение будет снято — или вообще не присуждено.

Соседи запрещают доступ к стояку канализации или отопления – как всё-таки поменять стояк?

Учитывайте, если последствия слишком серьезны, например, привели к гибели людей, то нарушителю грозит уголовная ответственность.

Видео описание

Наглядно о том, на какую глубину в частном доме нужно закапывать канализационную трубу, ведущую к септику, показано в этом видео:
Наиболее распространённый способ обогрева – использование для этого специального кабеля. Его обычно комбинируют с теплоизоляцией, но есть и проекты без неё.

Существует два вида кабеля – резистивный и саморегулирующийся. Первый включается и выключается полностью и во время работы прогревает всю трубу. Стоит он меньше, но его энергоэффективность ниже.

Саморегулирующийся кабель по цене заметно дороже, так как в него по всей длине встроены датчики температуры, которые подключены к вычислительному устройству. Система в автоматическом режиме определяет, на какую мощность и какой участок кабеля надо нагревать. Управлять вручную не придётся.

Канализационная труба с нагревательным кабелем Источник inzhi.ru

Вариант, альтернативный нагреву – уложить в траншею для канализационных труб специальные утеплители. Они могут быть изготовлены из множества материалов. Наиболее популярные варианты – пенопласт, пенополистирол, минеральная вата, жидкое стекло и полиэтилен.

Необходимость определения глубины

В условиях сезонного климата, когда температура воздуха может меняться в течение года на несколько десятков градусов, организовать нормальное функционирование трубопровода, лежащего близко к поверхности, практически невозможно.

Если трубы будут располагаться слишком высоко, зимой вода в них просто замёрзнет. Образуются пробки изо льда, и канализация в лучшем случае перестанет быть работоспособной. В худшем – лёд разорвёт трубы и придётся проводить капитальный ремонт.

Именно поэтому канализацию проводят глубоко под землёй. Чем холоднее местность, тем глубже закапывают все трубы. При определении минимальной глубины заложения канализации ориентируются в основном на глубину промерзания грунта.

Но глубину важно определить точно. Кроме излишних трудозатрат во время монтажа, надо ещё учитывать тот момент, что если канализацию придётся чинить, то трубы придётся раскапывать. Также надо учитывать возможность морозного пучения грунта.

Септик выдавило из земли морозным пучением Источник bioseptik.ru

Если места не хватает

Случается так, что виновники нарушения санитарных норм оправдываются тем, что места не хватает, поэтому и нарушили правила. Но на самом деле правильно поставить туалет или обустроить выгребную яму можно. Если по нормам на участке никак не хватает места – выход – это обустройство ямы с использованием герметичной емкости. Существуют также септики и другие установки, которые можно монтировать на поверхности, они также герметичны.

Конечно подобные решения дороже, чем выгребная яма, но, не соблюдая нормы СНиП, хозяин участка в первую очередь вредит себе. Он загрязняет воду и делает почву непригодной для выращивания любых овощных культур, деревьев, кустарников.

Соблюдение санитарных норм, относительно размещения выгребной ямы и расположение туалета по СНиП на даче очень важно. Нарушение чревато не только штрафами, но и нанесением вреда собственному здоровью.

Нормативная документация для проектирования наружных сетей

К наружнойканализации относятся элементы сети, расположенные за пределами дома и обеспечивающие отведение стоков. Сюда относятся трубопровод и очистные сооружения. Проектирование выполняется на основе гидравлических расчетов. При составлении проектной документации должна учитываться неравномерность расхода сточных вод — поправочные коэффициенты указаны в СНиП 2.04.03-85.

Проектируемый трубопровод должен быть обязательно проверен на возможность пропуска сточных вод в случае залпового сброса или максимального расхода воды. Методика расчета напорной и безнапорной канализационной сети будет различаться. При проектировании безнапорных сетей следует применять нормы СНиП 2.04.03-85, а для напорных —СНиП 2.04.02-84.

Коротко о главном

При укладке в частном доме канализации очень важно учесть её глубину. Если заложить трубы слишком высоко, то в холодное время года они просто промёрзнут. В них просто образуются препятствия изо льда, из-за которых работоспособность канализации будет сведена к нулю.

При определении минимальной глубины учитываются такие показатели, как глубина промерзания грунта – наиболее важный из всех параметров – а также в отдельных случаях диаметр труб, материал, из которого они выполнены, и наличие или отсутствие дополнительного обогрева канализации. Чаще всего, оптимальным значением является глубина промерзания, плюс, 0,5 метра.

Максимальную глубину обычно определять не приходится. В тех случаях, когда это всё-таки необходимо, можно посмотреть в рекомендации СНиП. Максимальная глубина колеблется от 4 до 8 метров под землёй.

Оценок 0

Прочитать позже

Наказание за несоблюдение норм

Наказывают за нарушение норм расположения выгребных ям и уличных туалетов с выгребом рублем, то есть выписывают штраф. Его размер зависит от нескольких факторов:

• Были ли ранее зафиксированы случаи нарушения гражданином экологического законодательства.
• Насколько сильно нарушены нормы. Имеется в виду, если выгребная яма ближе, чем нужно к фундаменту дома штраф будет меньше, чем если потенциально опасный объект размещен ближе 20 метров от источника питьевой воды.

Конкретный размер наказания определяет суд, именно в судебном порядке мера наказания за подобный проступок и определяется. Нарушение экологических норм – опасно для многих людей, поэтому штрафы измеряются тысячами рублей.
