Ливневая канализация своими руками: все о устройстве ливневки для дачи и частного дома

Иногда для дачника долгожданный дождь в разгар сезона становится настоящим стихийным бедствием. В результате затянувшегося летнего ливня, как и во время весеннего паводка‚ на участке может образоваться настоящее озеро.

Для того чтобы избежать застоев воды нужна система сбора и отвода ее с территории. Если построена ливневая канализация своими руками, то затраты на ее сооружение будут минимальны.

В представленной к ознакомлению статье подробно изложен принцип устройства системы отвода атмосферной воды, описаны составляющие сооружения. Мы расскажем, как ее лучше построить и как обслуживать. С учетом наших советов организация ливневки не вызовет малейших затруднений.

Определение и нормативная база

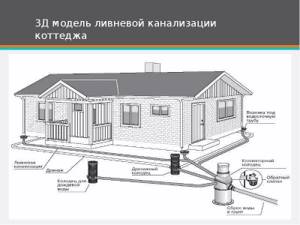

Ливневая канализация, она же, дождевая, она же, ливневка – это многокомпонентная инженерная система, предназначенная для сбора и отвода осадков и талых вод. Но если в большинстве случаев она ориентирована именно на избавление от лишней влаги, то в некоторых ситуациях может использоваться и для получения недостающей. Когда на участке проблемы с водоснабжением, дождевая вода станет отличным подспорьем. Сколько реально собрать с крыши в зависимости от площади и уровня осадков, при желании можно посчитать точно, но есть и результат «натурных испытаний».

ГераsимУчастник FORUMHOUSE

Мой статистический пятачок: крыша 100 м², слив в четыре угла, один угол заведен в купель куба на четыре. Полную (с 25 м² крыши) купель заливает за месяц. Не Москва, но север Подмосковья.

И пусть эта вода будет технической и «по дороге» насобирает пыли и мусора, ее вполне реально использовать для полива и других нужд, не требующих кристальной прозрачности.

В более же привычном функционале ливневая канализация дома совместно с отмосткой, защищает фундамент дома и других строений и предотвращает образование застойных луж. Это на песчаных почвах при низком УГВ через пару-тройку часов после дождя уже нигде ничего. А на глине, да еще с высокой верховодкой и летом, не то в межсезонье, без сооружения ливневой канализации будет не двор, а болотце.

Хотя практически все существующие нормативы носят рекомендательный характер в отношении объектов частной сферы – это не повод ими не пользоваться. Зачем изобретать очередное подобие колеса, когда все уже продумано и просчитано, осталось только применить. При расчете ливневой канализации для своего загородного дома нужно ориентироваться на действующие СП 32.13330.2018 Канализация. Наружные сети и сооружения. СНиП 2.04.03-85. На данный момент, это последняя актуализированная редакция, разработанных еще в другом веке и другом государстве правил. Она действует и в отношении только строящихся, и в отношении уже эксплуатировавшихся, реконструируемых систем водоотведения.

Разновидности ливневых систем

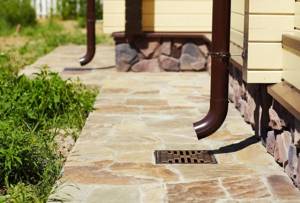

Как и в промышленных масштабах, в частной сфере распространено два вида систем ливневой канализации, отличающихся принципом действия: точечные и линейные.

Точечная ливневая канализация локальная – она состоит из нескольких дождеприемников, установленных под водостоки и водоотводов открытого или закрытого типа. Это наиболее распространенный вид систем ливневой канализации, реализуемый основной массой домовладельцев, так как в подтоплении участка при каждом ливне хорошего мало.

Линейная ливневая канализация сложнее – она предназначена для сбора и отвода сточных вод с территории участка и чем-то напоминает лучевой дренаж. С той разницей, что лотки или открытые каналы устанавливаются на уровне грунта, а дренажные трубы укладываются на глубине. Но задачи у систем сходные – быстро и эффективно отвести воду с участка и предотвратить застойные явления и подмокание корневой системы плодовых и декоративных культур. В отличие от точечной, схема ливневой канализации линейного типа всегда индивидуальна, а ее схема привязана к рельефу участка.

Когда нужна ливнёвка?

Обустройство ливневой канализации напрямую связано с климатическими особенностями и состоянием грунта в конкретной местности. Чем сильнее увлажняется участок, тем острее нужда в монтаже ливнёвки.

Факторы, свидетельствующие о потребности в отводе воды:

• регулярно выпадающие обильные атмосферные осадки (проливные дожди, сильный снег);
• высокий уровень грунтовых вод;
• подтапливание подвальных помещений и погребов по весне;
• появление сырости на стенах и фундаменте (появление плесени, трещин);
• повреждение дорожек и дворового покрытия вследствие дождей и таяния снега;
• медленное высыхание почвы (застаивание воды в лужах).

Комплектация ливневки

Точечная ливневая канализация комплектуется стандартным набором элементов.

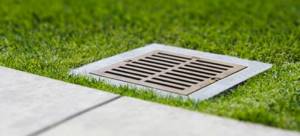

• Дождеприемники – преимущественно пластиковые, реже бетонные емкости, устанавливаемые непосредственно под водосточной трубой.
• Отводы – специализированные двухслойные трубы или трубы для наружной канализации, проложенные подземным способом, по которым стоки выводятся за пределы участка или в место сбора. Отводы могут быть и открытого типа, в виде полимерных или бетонных лотков с решетками, самодельными, из распущенных пополам асбестоцементных или полимерных труб, а также просто канавами, выкопанными в грунте.
• Водоприемники – если речь о загородных коттеджных поселках, сельских поселениях или садовых товариществах, в них обычно имеется общая дождевая канализация в виде дренажных канав вдоль границ участков. В этом случае отводы сбрасывают воду за пределами двора. Реже дренажная канава располагается непосредственно на участке, в низине, это может быть и функционально-декоративный сухой ручей или пруд. За неимением подобного, стоки ливневой канализации направляют в приемный поглотительный (дренажный) колодец, где они отстаиваются, фильтруются сквозь слой щебня и постепенно впитываются в землю. Еще один вариант – накопительные ливневые колодцы, которые по мере накопления откачивают посредством специальных дренажных насосов.

Линейная ливневая канализация обычно выполняется не вместо, а вместе с точечной, чтобы повысить эффективность осушения участка. В этом случае к дождеприемникам добавляют открытые готовые или самодельные лотки. Их устанавливают вдоль отмостки, садовых дорожек, в зоне парковки и в местах скопления воды по участку.

Виды

По назначению подразделяются на:

• очищение промышленных стоков;
• очищение хозяйственно-бытовых стоков;
• очищение ливневых стоков;
• очищение комбинированных стоков.

Также не следует забывать, что очистные сооружения бывают различных параметров, габаритов и конструкций.

Все зависит от того, для стоков каких объемов, составов и включений принадлежат очистные сооружения:

• индивидуальные (для автономного использования);
• локальные (централизованное использование ливневой и бытовой канализации);
• промышленные (очищение промышленных жидких отходов).

Они между собой отличаются по количеству объема подаваемых стоков на очистные сооружения. Если, к примеру, индивидуальные сооружения обслуживают один частный дом, то локальные предназначены для того, чтобы обслуживать целые группы домов. Последние сооружения могут конструироваться в целые очистительные станции.

Какие трубы использовать для ливневки

При больших объемах стоков (большая площадь крыши, дождливый регион) использование только открытых каналов неэффективно, разве что в качестве дополнительных водосборников. Поэтому отводы дождевой канализации прокладывают подземным способом от каждого дождеприемника, используя полимерные трубы в зонах пешеходной нагрузки и металлические (стальная, чугунная), если необходимо проложить магистраль через въездную зону. Полимерные трубы используют двух видов:

• Гофрированные двухслойные – наружный слой выполнен из полиэтилена низкого давления, а внутренний, из полиэтилена высокого давления. Речь именно о специализированных трубах с высоким классом жесткости, предназначенных для устройства ливневой канализации, а не о монтажных, в которых прокладывают электрокабели.
• Рыжие канализационные – они предназначены для отвода серых стоков из дома к локальным очистным сооружениям или в коллектор централизованной сети. Но в большинстве случаев именно такими трубами и комплектуют ливневую канализацию.

Объем ливневых стоков величина расчетная, зависящая как от площади крыши здания, так и от количества осадков, выпадающего в регионе, но в большинстве случаев для ливневой канализации даже большого частного дома достаточно трубы диаметром 110 мм. По стоимости что гофра, что гладкая ПВХ обойдутся примерно одинаково, но если рассматривать удобство и итоговые затраты, гофра предпочтительнее. Благодаря гибкости при монтаже потребуется минимальное количество фитингов, а они тоже стоят денег, да и ремонт обычно требуется там, где есть соединение. Удобство прокладки гибкой трубы на порядок выше, чем жесткой, а форму гофра держит не хуже. Класс прочности (SN) у обоих видов достаточен для прокладки подземным способом даже на большой глубине. Обычно ливневую канализацию сильно не заглубляют, но когда речь о точечной системе, отвод укладывают преимущественно под отмосткой.

Виды канализационных сетей

Для тех, кто никогда не создавал проект канализации, стоит знать, что профессионалы различают два вида канализации — внутреннюю и наружную. Соответственно, при исполнении чертежа необходимо подготовить два плана коллектора.

К внутренней канализации относят все сантехнические точки, расположенные в здании. То есть на плане-чертеже внутреннего коллектора необходимо отметить:

• Пример расположения унитаза, раковины, душевой и всех мест нахождения бытовой моющей техники;
• Также стоит начертить все идущие от сантехнических точек трубы с указанием их метража по каждому элементу;
• На план-чертеж также наносят расположение стояка.

В схему стоит включить все повороты и изгибы трубопровода с нанесением переходных колен.

Проект канализации для наружной системы также должен иметь отдельную схему на бумаге. Сюда должны быть включены такие элементы:

• Сам трубопровод (его метраж от выхода из дома до точки расположения септика);
• В случае большой протяженности коллектора на план-чертеж необходимо нанести схему расположения ревизионных и поворотных колодцев.

По типу действия канализации система может быть безнапорной и напорной.

В первом случае канализация является самотечной и отводит стоки по трубам самопроизвольно, благодаря уклону коллектора. Такое решение обычно принимают при обустройстве не очень протяженного трубопровода для отвода стоков в септик или при условии расположения всех сантехнических точек выше уровня горизонтального стояка.

Напорная система канализации. Здесь транспортировку стоков помогает осуществлять специальный фекальный насос с измельчителем. Подобная система монтируется в том случае, если по какой-либо причине все или несколько сантехнических приборов располагаются ниже уровня стояка. ( Пример – цокольные комнаты-санузлы). Кроме того, напорную канализацию делают в том случае, если трубопровод имеет большую протяженность от дома до септика, и при этом в силу особенностей грунта нет возможности уложить коллектор под номинальным уклоном.

Нюансы проектирования и реализации ливневой канализации

Как и любую инженерную систему, ливневку нужно рассчитать и спроектировать, а уж будет это набросок от руки или визуализация в графическом редакторе – вторично. Главным условием хорошей проводимости системы является соблюдение уклона при прокладке, как открытых каналов, так и подземного отвода. Этот показатель также регламентируется действующим СП и напрямую зависит от диаметра – для «топовых» 110 мм задается уклон в 2 см на каждый погонный метр трубы. Достаточно большой уклон обусловлен залповостью, если дренажная труба работает в постоянном размеренном режиме, собирая и выводя воду, то дождевая «редко, но метко» отводит напорный поток. На сравнительно небольших отрезках некоторое уменьшение уклона некритично, при укладке протяженных магистралей необходимо выдерживать рекомендуемое значение. В противном случае работа ливневой канализации при пиковой нагрузке может нарушиться. При расчете и проектировании схемы точечной ливневой канализации с прокладкой отводов подземным способом, необходимо предусмотреть поворотные колодцы. Иначе работа системы может продлиться меньше, чем хотелось бы.

LadomirМодератор FORUMHOUSE

Нормативы и рекомендации считают, и практика это подтверждает, что поворотные колодцы надо ставить не реже, чем на каждом втором повороте. В качестве поворота можно использовать и дождеприемник. Несоблюдение этой рекомендации снижает капитальность (срок службы) и ремонтопригодность системы.

Поворотный колодец может быть как готовым, так и самодельным – из той же рыжей трубы, главное, чтобы диаметр не меньше 300 мм, а лучше еще больше. Но если колхозить, придется сообразить и дно, и крышку, тогда как готовые комплекты достаточно просто присоединить к трубам.

Рассмотрим типовую ситуацию.

AHDPEY_RUZAУчастник FORUMHOUSE

Помогите спроектировать и реализовать ливневую канализацию. Строю дом. Системы ливневой канализации нет. Очень беспокоюсь. Этой осенью купил дождевые приемники. Теперь хочу подготовиться к весне и весной заняться обустройством ливневой системы. Вот только с теорией у меня никак. Какой расчет, что нужно? Как приемники соединить с рыжими канализационными трубами? Через тройник или последовательно. У меня восемь водосточных желобов и небольшой уклон участка, относительно картинки – снизу вверх.

Инструкция.

LadomirМодератор FORUMHOUSE

Вам нужны восемь дождеприемников, соединенных трубами с выводом стоков либо в открытую дренажную канаву, либо на сооружение подземной фильтрации (например, в поглощающий колодец). У дождеприемников есть посадочные места для соединения с трубами, обычно они соединяются последовательно, но иногда приходится использовать и тройник. Также понадобятся поворотные колодцы, дождеприемники и колодцы соединяем трубами и от последнего дождеприемника или колодца стоки выводим на утилизацию. А в случае невозможности вывести стоки на рельеф или в канаву открытом способом, может понадобиться поглощающий или коллекторный колодец (колодцы). Уклон системы должен быть направлен в сторону уклона рельефа местности.

При укладке труб дождевой системы значительно меньше «танцев» с бубнами, чем при устройстве дренажной системы. Глубина заложения в каждом случае подбирается индивидуально, но в среднем это, 30-50 см. У многих отводная магистраль проходит под газоном и цветниками, этой глубины достаточно, чтобы при посадке и обработке не повредить трубы. Учитывая, что ливневка все же сезонная система с максимальной нагрузкой в теплые сезоны, заложение выше уровня промерзания вполне логично. Но для подстраховки некоторые кидают в траншею греющий кабель.

Сама траншея выкапывается с соблюдением уклона, профи рекомендуют копать не от водосборов к сбросу, а, наоборот, от колодца (канавы, оврага, ручья, пруда и др.) вверх. Укладка трубопровода проводится без предварительной подготовки, непосредственно на грунт, траншея засыпается грунтом же, но если грунты пучинистые, подсыпают щебень. При установке дождеприемников под них желательно залить бетонную подготовку поверх слоя щебня. В некоторых источниках рекомендуют бетонирование со всех сторон с заливкой в опалубку, но это избыточно. Дождеприемники монтируются в одной плоскости с опалубкой и при укладке черновых слоев и финишного покрытия и без «саркофага» будут надежно зафиксированы. При выборе лотков стоит учитывать, что бетонные уже с уклоном, а под пластиковые его придется организовать.

Процесс монтажа

Устройство ливнёвки с нуля включает в себя следующие этапы:

• На крыше закрепляются держатели для желобов на расстоянии 80-90 сантиметров друг от друга. Соблюдается уклон в два миллиметра на каждый погонный метр жёлоба.
• В желобах размечаются места под воронки. Готовое отверстие составляет 10 сантиметров. В него вставляется воронка. Открытые концы желобов закрываются заглушками.
• Затем желоба помещают в держатели, стыкуя отрезки с помощью соединяющих элементов и герметика.
• К воронкам крепятся угловые колена, обеспечивающие отток воды в стоки, размещённые вертикально на стенах строения.
• Водосточные трубы крепятся к стенам с помощью хомутов. Расстояние от стока до стены не должно быть меньше 10 сантиметров!
• К нижним краям стоков монтируются сливные колена. Расстояние от колена до земли составляет 30 сантиметров. Под каждым сливным коленом размещается отдельный дождеприёмник.
• Магистрали ливнёвки прокладываются в уже подготовленные траншеи с песчаной подушкой на дне толщиной 10-15 сантиметров. Для лотков и дождеприёмников роются неглубокие канавы. Одновременно строятся коллекторы и смотровые колодцы.

Все лотки и желоба обеспечиваются пескоуловителями. После чего их с помощью колен подключают к магистральному сливу, размещённому ниже точки промерзания грунта. Строго соблюдается герметичность всех соединений.

Общий трубопровод выводится в коллектор (перед ним можно установить дополнительные фильтры, например, сорбционный).

Из коллектора вода поступает в накопительный колодец, из которого обеспечивается аварийный слив через специальную трубу, выведенную в овраг, близлежащий водоём или городскую канализацию. Также откачка воды может проводиться вручную, с помощью насоса. В этом случае труба для сброса воды не нужна.

После монтажа проверяется работоспособность системы. Для этого в дождеприёмник наливается вода. После чего лотки закрываются защитными решётками, а трубы засыпаются грунтом.

Необходимый инструментарий

Для проведения работ понадобится:

• штыковая и совковая лопата для выемки грунта из траншей и котлованов под колодцы и коллекторы;
• ножовка для разрезания пластиковых труб;
• ключи (разводной и гаечный);
• отвёртка;
• напильник для полировки срезов труб.

Используемые материалы:

• трубы из пластика;
• лотки, воронки и решётки (требуются для монтажа открытой системы водоотвода);
• смотровые колодцы из пластика либо бетонные кольца для их строительства;
• пескоуловители и фильтры (если вода будет использоваться для полива огорода и содержит вредные примеси).

Примеры реализации ливневой канализации

olegtehУчастник FORUMHOUSE

Трасса трубы дождевой канализационной системы идет почти рядом с дождеприемником, трубы проложены под отмосткой. Пропускную способность не рассчитывал, просто взял рыжую трубу 100 мм диаметром. Даже в ливень хватает за глаза, весь слив уходит в отдельный колодец.

GripsKУчастник FORUMHOUSE

Проект ливневой канализации сделал сам, конечно, в процессе укладки были некоторые изменения на месте, по мелочи, но основное получилось, как планировал. Разуклонка в сторону лотков, отвод рыжей трубой практически под лотками в песчаной подушке. Лотки имеют в концах линии пескоулавливатели, которые и соединены с ливневой канализацией. Лотки желательно стыковать через пескоулавливатель, у них хорошие манжеты для стыковки труб, но можно и сам лоток пустить напрямую в трубу. У каждого лотка есть шаблон под вырезание отверстия для трубы с двух сторон в дне.

Проект.

Реализация.

Принцип расчета

Методика расчета ливневых систем заключается в следующих действиях:

• создание схемы сети;
• расчет пропускной способности.

Для решения первой задачи нужен план участка с указанием всех построек, сооружений, элементов благоустройства, дорог и прочих объектов. Необходимо составить схему расположения труб или лотков с минимальным количеством изгибов. При этом, надо обеспечить соблюдение санитарных норм, выдержать минимальные расстояния до построек, дорог и других объектов.

Вторым этапом становится расчет пропускной способности. Здесь надо выяснить максимальное количество осадков, возможное в данном регионе. Исходя из полученных величин выбирают диаметры и размеры труб, лотков, определяют объемы приемных колодцев и прочих емкостей. Правильно выполненный расчет позволит отвести любое количество дождевой воды, исключит затопление подвалов, разлив воды на территории.

Эксплуатация и обслуживание

Чтобы система ливневой канализация исправно работала десятилетиями, сохраняя пропускную способность, после строительства необходимо соблюдать правила эксплуатации и периодически проводить обслуживание.

• Дождеприемники, лотки и остальные наружные элементы ливневой канализации дома должны быть закрыты решетками, чтобы предотвратить попадание крупного мусора.
• После весенних паводков и ливней проводится осмотр приемников и поворотных колодцев и очистка при необходимости.
• Каждые два года проводится капитальная чистка всех элементов системы от мусора и осадков, включая промывку из шланга.
• Каждые десять-пятнадцать лет, если необходимость не возникнет раньше, выполняют капитальное обслуживание, промывая систему от наносов и наслоений водой под давлением в обоих направлениях. Жесткие засоры удаляются при помощи механического способа, если гидродинамический не дал результата.

Своевременный уход за отдельными частями и периодический за всей системой – это залог беспроблемной работы, а ремонт если и потребуется, то без необходимости демонтажа.

Решетки

Установленные в процессе обустройства ливневки решетки защищают системы от сильных загрязнений и полностью исключают возможность оступиться проходящему человеку. Элементы из чугуна отличаются надежностью и продолжительной эксплуатации, но требует регулярного покрытия краской, примерно один раз в два-три года. Решетки из стали менее практичные, так как от контакта с влагой быстро покрываются пятнами ржавчины. В идеале решетка должна быть выполнена из алюминия. Подобные изделия имеют продолжительный срок службы и привлекательный внешний вид, однако стоит учитывать их высокую стоимость.

Отверстия в решетке должны быть не слишком большими, чтобы задерживать крупный мусор, и не слишком маленькими, чтобы пропускать большое количество воды.

Подводим итоги

Наличие ливневой канализации позволяет своевременно отводить дождевые и талые воды от зданий и с поверхности, поддерживая основания и участок в оптимальном состоянии. В отличие от дренажной системы, которая при определенных условиях способна пересушить участок, ливневая канализация дома безопасна. А непрезентабельную канаву можно превратить в элемент ландшафтного дизайна.

По теме советуем изучить профильную ветку на форуме, и консультанты и самостройщики всегда помогут и подскажут. Подробнее о дренаже в глинистом грунте – в одном из предыдущих материалов. В видео – ливневая канализация быстро и дешево.
