Какого диаметра трубы использовать для вентиляции частного дома


Монтаж системы вентиляции в жилом доме или гараже является основным условием создания комфортного микроклимата. Лучший способ стабилизации влажности в помещении – циркуляция воздуха. Для организации приточной вентиляции необходимо правильно рассчитать диаметр труб.

Прежде чем приступить к выбору материала вентиляционных труб и их диаметра, следует выяснить критерии выбора. Лучше всего ориентироваться на нормативные документы. Согласно им основным показателем правильно спроектированной и уставленной системы вентиляции является показатель кратности воздухообмена. Помимо него для жилых зданий следует учитывать санитарные нормы.

Согласно этому параметру расчетный показатель притока воздуха в помещение зависит от его целевого назначения.

  • Жилое здание. Оптимальный объем притока воздуха составляет 3 м³/час на 1 м² независимо от количества пребывающих в нем людей. По санитарным нормам на 1 одного постоянно проживающего требуется 60 м³/час, а для временно находящегося – 20.
  • Подсобное помещение (гараж). Для средней площади гаража необходимо обеспечить приток воздуха 180 м³/час.

Для основы берется естественная вентиляция, без установки вспомогательных устройств. Существует система расчетов, которую из-за сложности трудно применить на практике для частного дома, квартиры или гаража. Проще воспользоваться простыми соотношениями площади помещения к сечению вентиляционного отверстия:

  • Жилое здание – на 1 м² площади необходимо 5,4 см² сечения вентиляционной трубы.
  • Гараж – на 1 м² 17,6 см² сечения.

Т.е. для комнаты, площадью 30 м² выбирается труба с сечением 162 см², или диаметром 14 см. Такая же методика применима для расчета вентиляции в гараже. Необходимо помнить, что для полноценного воздухообмена устанавливают 2 трубы – в нижней части помещения монтируют входную для притока воздуха, а в верхней выходной патрубок.
Это лишь один из немногих показателей, который необходимо учитывать при расчете системы вентиляции. Кроме него принимают во внимание длину воздуховодов, возможность принудительного притока воздушных масс и т.д. Поэтому полноценный расчет системы возможен только профессионалами.

Как правило, при самостоятельном проектировании вентиляционной системы люди не любят особо усложнять задачу и подбирают размеры что называется наугад. Обычно диаметр с запасом и на работе вентиляции это не особо сказывается, но такой подход инженерам не к лицу. Не лишним будет знать, как правильно нужно подбирать вентиляционные трубы.

Трубы для вентиляции

Какой должна быть вентиляционная труба

Вентиляция по сравнению с другими системами, например, водопроводом не будет испытывать в ходе эксплуатации значительные нагрузки, а значит, нет нужды в значительной толщине металла. Поэтому первым требованием к металлическому воздуховоду можно назвать небольшую толщину стенки.

Вторым важным параметром считается устойчивость к коррозии. Все-таки уровень влажности воздуха, проходящего по каналам, достаточно высок, так что металл не должен через 6-12 месяцев покрыться слоем ржавчины.

Для вентиляции используются оцинкованные трубы

Ну, а самой важной характеристикой можно считать диаметр, от этого напрямую зависит эффективность работы вентиляционной системы. Вентиляционная труба 120 мм имеет площадь сечения 113,04 см 2 , диаметр, например, 75 мм – всего 44,15 см 2 . Понятно, что если площади сечения отличаются в 2,56 раза, то и объем воздуха за единицу времени они смогут пропустить разный (при равной скорости потока).

№3. Пластиковые трубы для вентиляции

Пластиковые вентиляционные трубы вытеснили оцинкованные из жилых помещений и уже активно используются в некоторых промышленных зданиях. Изготавливают такие воздуховоды из поливинилхлорида (ПВХ), полиуретана и полипропилена, причем два последних вида не приобрели широкого распространения. Когда говорят о пластиковых вентиляционных трубах, обычно подразумевают изделия из ПВХ.

Основные преимущества:

  • цена. Стоят пластиковые трубы намного дешевле металлических;
  • небольшой вес, простота разрезания, легкая технология сборки и крепления труб позволяют говорить о максимальной простоте монтажа;
  • стойкость к коррозии и гниению;
  • гладкие стенки позволяют максимально свободно проходить потокам воздуха;
  • отличные показатели шумоизоляции, что немаловажно;
  • долговечность;
  • симпатичный внешний вид, так что если за стенами или за потолком трубы спрятать не удается, то портить картинку они не будут;
  • по ассортименту возможных размеров пластиковые трубы, конечно, уступают металлическим, но в абсолютном большинстве случаев существующего выбора будет достаточно, чтобы обустроить даже самую сложную вентиляционную систему. Пластиковые трубы выпускаются длиной от 3 до 12 м, сечением от 16 до 1600 мм.


Главный недостаток материала – неспособность выдерживать высокие температуры. ПВХ сохраняет свои первоначальные эксплуатационные качества при температурах не выше +800С. Если говорить об обычной домашней вентиляции, то там таких температур никогда и не бывает. Если же речь идет об отводе горячего воздуха, например, от камина или же в производственных условиях, то придется сделать выбор в пользу металлического аналога.

Немногочисленные противники пластиковых труб упрекают продукцию в невысокой прочности. Глупо было бы спорить с тем, что пластик нежнее металла, но вентиляционные трубы, как правило, монтируют скрытым образом, поэтому воздействие на них извне минимальное, а это значит, что меньшая прочность не способна никоим образом повлиять на долговечность.

Нормативная база

Основным показателем, который используется при подборе диаметра воздуховода, можно считать расход воздуха в единицу времени. В СНиП 41-01-2003 записаны основные требования к вентсистеме как с точки зрения продуктивности, так и по части геометрических размеров.

Например, согласно этому нормативу для жилого помещения приток воздуха должен составлять (на 1-го человека):

  • для помещений с площадью более 20 м 2 – либо 30 м 3 /час, либо не меньше 0,35 воздухообмена, рассчитанного, исходя из всего объема квартиры. Окончательно при расчетах принимается большее значение;
  • если же площадь помещения не превышает 20 м 2 , то воздухообмен можно просто принять исходя из средней величины 3 м 3 /час на 1 м 2 площади.

Нормативные значения воздухообмена

То есть через комнату средних размеров (19-20 м 2 ) в час вентиляция должна обеспечить циркуляцию порядка 60 м 3 . Малый типоразмер, например, вентиляционная труба 75 мм просто не справится с этой задачей.

Обратите внимание! Теоретически можно увеличить объем подаваемого воздуха даже через малое сечение, достаточно просто установить мощный вентилятор. Но это приведет к большому увеличению скорости воздушного потока. Вряд ли в квартире нужны сквозняки и завывания ветра в вентиляции.

Тот же норматив (СНиП 41-01-2003) содержит и некоторые требования по части размеров трубопровода.

Что касается профильных воздуховодов, то ориентироваться нужно по большей стороне:

  • при размере до 250 мм толщина стенки должна быть равной 0,5 мм;
  • с ростом размеров до 1250 – 2000 мм толщина стенки увеличивается до 0,9 мм;
  • если размер большей стороны превышает 2000 мм, то нужен дополнительный расчет по обоснованию толщины металла.

Процесс сооружения системы

Устройство вытяжной вентиляции на кухне или в санузле начинается с разметки всей системы. После этого подбираются и просчитываются материалы. Никогда не спешите с расчетами. Все нужно делать взвешенно и спокойно.

При проектировании помните, что в вентиляции важна ее функциональность с возможностью максимального использования всех условий в каждой комнате. Если ошибетесь — придется использовать механические нагнетатели воздуха, что значительно повысит стоимость системы.


Для нормальной работы системы гравитационного типа желательно, чтобы у воздуховодов было как можно меньше поворотов. Рекомендовано устанавливать на возвышающиеся над кровлей вытяжные трубы турбинные дефлекторы – они усилят отток

Этапы монтажа:

  1. Проектировка вентиляции.
  2. Покупка оборудования: канализационные трубы, монтажные изделия, крепеж, фитинги, монтажные металлические ленты.
  3. Установка кронштейнов и хомутов по местам следования вентиляционных коммуникаций.
  4. Из крупных труб собирается вентиляционный стояк.
  5. Сборка и монтаж воздуховодов.
  6. Подключение всех веток между собой.
  7. Герметизация соединений. Особой нужды в этом нет, но не помешает.
  8. Установка вентиляторов и клапанов, если они предусмотрены.
  9. Монтаж вентиляционных заслонок.

Финиш всех видов монтажных работ – тестирование системы на работоспособность. Все действия заключаются в проверке тяги. Для этого нужно к вытяжным каналам приложить бумажный листок или салфетку.

Проектирование или разработка схемы

Создание проекта вентиляции начинается с элементарных расчетов и сбора информации, затем:

  • Рассчитайте кратность воздухообмена во всем доме. Этот показатель зависит от объема всех помещений, их предназначения и количества проживающих. В жилых комнатах воздух должен полностью сменяться 1 раз за 1 час, а в технических помещения (туалет/ванна) – минимум 3 раза за 1 час. Сложив получившиеся цифры получаем показатель производительности, с учетом которого будет подбираться диаметр и высота вентиляционного оборудования.
  • Нарисуйте схему движения воздушных потоков. Сразу прикидывайте положение втяжных и приточных каналов.
  • Вычертите схему воздуховодов. Сейчас не учитывайте деталировку, придерживайтесь правил и постарайтесь вписать систему без усложнения дизайна. Это самый сложный этап работы. Скрыть вентиляцию из громоздких пластиковых труб не так просто.

Наброски готовы. Некоторое время еще обдумайте, какие устройства у вас будут внедрены в систему и где они будут находиться.

Деталировка и сборка системы

Решив все вопросы по схеме и придав ей окончательный вид, время переходить к деталировке.

Сначала тоже проводятся расчеты, подбираются составляющие системы, оборудование и сводиться бюджет, далее:

  • Рассчитывается сечение и площадь воздуховодов. Учитывается максимальная скорость тихого передвижения воздуха – в противном случае в доме будет стоять гул.
  • Все размеры переносятся на схему.
  • Деталировка. Составляется перечень всех необходимых элементов с указанием сечений.
  • Подсчитывается итоговая стоимость компонентов системы вентиляции. Сведите свои желания к имеющемуся бюджету. На этом этапе вам придется несколько раз изменить компоненты, отказываясь от желанного в пользу реального.
  • Рисуется итоговый проект. Не забывайте об узлах прохода каналов вентиляции через кровлю, потолок, стены, изоляционные и расходные материалы, вентиляционные решетки, крепежи и все остальные мелочи, которые в итоге выльются в приличную сумму.

Осталось отыскать, купить и установить. Написано немного, а вот нервов, времени и сил на реализацию задуманного уйдет немало. Смонтировав всю систему, еще нельзя сказать что все готово.


Воздуховоды из канализационных труб собирают в соответствии с составленным проектом. ПП трубы и фитинги соединяют стыковой пайкой, ПВХ – холодной сваркой

Систему вентиляции из пластиковых канализационных труб еще нужно тестировать и дорабатывать в процессе эксплуатации. Добиться согласованной работы каждого элемента системы тоже не так просто. Если естественный вариант вентилирования будет недостаточно эффективен, стоит модернизировать путем установки вытяжных клапанов или их приточных собратьев.

Подбор воздуховода

При определении размеров сечения нужно учитывать и скорость движения воздуха. Вентиляционный трубопровод, расположенный в квартире, не должен быть источником постоянного шума, а скорость потока воздуха, поступающего в квартиру (касается и приточных, и вытяжных каналов) не должна стать причиной дискомфорта.

По этой причине для разных участков вентиляционной системы вводятся свои рекомендованные показатели скорости движения воздуха, что сильно влияет на воздухообмен. Например, вентиляционная труба 200 мм диаметром при скорости движения воздуха 1,0 м/с сможет обеспечить воздухообмен на уровне 113 м 3 /час. При увеличении скорости до 1,5 м/с воздухообмен вырастет в 1,5 раза – до 169,5 м 3 /час.

Зависимость воздухообмена от скорости воздушного потока и диаметра

При этом многое зависит от способа циркуляции воздуха (естественная или принудительная). Так, для систем с естественной циркуляцией максимальная скорость воздушного потока может доходить до 2 м/с (в шахтах), в воздуховодах в квартирах воздушный поток движется с меньшей скоростью.

А вот если вентиляционная труба в частном доме дополнена канальным вентилятором, то скорость потока возрастает.

Так как разброс мощности вентиляторов достаточно велик, приходится ориентироваться на рекомендованные значения для разных участков системы:

  • на уровне приточной решетки скорость не должна превышать 1 – 3 м/с;
  • вытяжная решетка – 1,5 – 3,0 м/с;
  • распределитель воздуха – 1,5 – 2,0 м/с;
  • боковой канал – 4,0 – 5,0 м/с;
  • магистральный вентканал – 6,0 – 8,0 м/с.

Ориентировочные значения скоростей на разных участках вентсистемы

Порядок подбора сечения воздуховода

Инструкция по самостоятельному подбору сечения состоит всего из нескольких пунктов:

  • сперва нужно определиться с нормой воздухообмена в помещении;
  • затем, задавшись определенной скоростью движения воздуха, рассчитывается площадь вентканала. Расчет ведется по формуле

Для того, чтобы определить диаметр вентиляционной трубы используется формула.

  • так как при подборе типового размера пришлось полученный результат округлять, то нужно проверить насколько изменилась скорость движения воздушного потока. Просто из предыдущих формул нужно вывести выражения для определения скорости

где а и b – размеры прямоугольного сечения, м.

Что касается воздухообмена, то можно использовать 2 подхода для его определения, но когда расчеты выполняются своими руками, то часто просто задаются нормой 30 м 3 /час на 1 человека. В общем случае возможны такие варианты:

  • с учетом кратности замены воздуха в помещении, в таком случае величина воздухообмена определяется по формуле

где V – объем помещения, м 3 /час;

n – норма кратности воздухообмена (как правило, для жилых домов принимается в пределах 1-3).

  • с учетом нормы воздухообмена на 1-го человека в здании (величина воздухообмена в этом случае рассмотрена в начале статьи).

Пример подбора размеров воздуховода

Пусть нужно подобрать размеры вентканала для обеспечения вытяжки в комнате размером 4х5х3 м. В комнате планируется нахождение только 1-го человека в течение долгого времени.

Расчет проводится в такой последовательности:

  • определяется воздухообмен – в нашем случае можно задаться значением 60 м 3 /час (из расчета 3,0 м 3 /час на каждый 1,0 м 2 площади);
  • принимается скорость движения воздуха в канале – можно остановиться на значении 1,0 м/с;
  • определяется площадь сечения A = 60/(3600∙1,0) = 166,67 см 2 ;
  • подбирается соответствующий типоразмер. В нашем случае можно выбрать либо круглый воздуховод 140 мм (площадь сечения 154 см 2 ), либо прямоугольное сечение 100х200 мм (площадь 200 см 2 );

Воздухообмен в зависимости от скорости и диаметра для профильных труб

  • проверяется скорость. Для круглого канала она составит v = 60/(3600∙0,0154) = 1,08 м/с, а для прямоугольного сечения – v = 60/(3600∙0,0200) = 0,83 м/с. Оба значения находятся в допустимых пределах, так что решающим фактором при выборе может стать цена и способ монтажа труб.

Видео описание

О том, как правильно сделать вентиляцию для частного дома в следующем видео:


Вентиляционный короб выглядит уместно в интерьере ванной Источник roomester.ru

  • Просто й уход. Загрязнения с поверхности легко очищаются. Поскольку ПВХ воздуховоды проходят антистатическую обработку, пыль к поверхности не пристает.
  • Удобство эксплуатации. Шум, производимый системой с трубами ПВХ, не превышает допустимых санитарных норм. Изделия хорошо вписываются в интерьер и не опасны для здоровья.

Основной недостаток труб ПВХ — невысокая температура плавления, что не дает устанавливать их в сауне или бане (их заменяют металлическими).

Сэндвич трубы

Сэндвич трубы — удобный заменитель участков обычного воздуховода, походящих снаружи или через чердак и нуждающихся в дополнительном утеплении. Сэндвич труба выглядит как двухконтурное изделие из вложенных труб разного диаметра, между которыми помещен слой теплоизолирующего материала. Для труб используется нержавеющая или оцинкованная сталь, изоляцией чаще всего служит базальтовая вата.

Сэндвич трубы также используют при обустройстве дымоходов; они имеют репутацию качественных и функциональных изделий. Конструкция материала служит причиной его недостатков — большого веса и высокой стоимости.


Сэндвич труба оцинкованная Источник proventilyaciyu.ru

Подведение итогов

Залогом качественной вентиляции можно назвать правильно составленный проект вентсистемы. Немалую роль при этом играет не только расположение воздуховодов, но и их расчет (имеется в виду подбор размеров сечения). Предложенные в статье рекомендации помогут избежать типичных ошибок новичков, а вентиляция квартиры будет стабильно работать всегда.

На видео в этой статье показан пример уже смонтированной вентсистемы из прямоугольных труб.

Вытяжка стала почти обязательным элементом оборудования домашней или профессиональной кухни. Благоприятный микроклимат в зоне приготовления пищи и соседних помещениях, создаваемый при ее работе, давно оценили домашние хозяйки и повара. От правильного выбора оборудования, трубы для вентиляции на кухне, материала для ее изготовления зависит качество работы всей системы воздухоотвода.

Естественная вентиляция объектов канализации

Обеспечения самопроизвольной циркуляции воздуха в системе вентиляции сливных систем обеспечивается выработкой тепла в массе канализируемых продуктов естественными процессами их разложения.

При этом вырабатываемые газы имеют более высокую температуру и поднимаются вверх, обеспечивая циркуляцию и их вывод в окружающую среду.

Но они имеют одну неприятную особенность – горючесть.

Поэтому объекты хранение и накопления стоков огнеопасны, а при значительном количестве могут быть и взрывоопасными. В этом отношении особенно опасны выгребные ямы.

Поэтому наличие вентиляции на таких объектах обязательно. В настоящее время основным материалом для устройства вентиляции являются пластиковые трубы диаметром 100-110 миллиметров. Труба из-под крышки выгребной ямы выводится на расстояние 4-5 метров в продуваемое место.

Для повышения эффективности процесса вытяжки на нее устанавливают дефлектор. Кроме защиты верхнего конца трубы от засорения листьями и другим мусором, это устройство активно усиливает ток воздуха, правда, активная вытяжка через дефлекторы работает только в ветреную погоду.

В безветренных регионах для вытяжки целесообразно использовать осевые вентиляторы небольшой мощности для обеспечения принудительного удаления газов из канализации.

Таким же образом устраивается внешняя вентиляция в фильтрующих колодцах и септиках.

Для устранения сильных запахов в самой выгребной яме можно использовать химические средства.

Функции, виды, выбор вытяжного устройства

Важность вытяжки в месте приготовления пищи очевидна, ведь ее основные задачи:

  • отвод из рабочей зоны воздуха, загрязненного продуктами сгорания, дымом, испарениями, запахами;
  • снижение влажности и температуры воздуха у плиты для более комфортной работы;
  • обеспечение условий, препятствующих появлению и размножению нежелательных микроорганизмов;
  • увеличение долговечности кухонной мебели, бытовых приборов и предметов интерьера, на которые не будут оседать копоть, жир и грязь;
  • обеспечение притока чистого воздуха вместо отведенного с загрязнениями;
  • создание комфортных условий для работы на профессиональных кухнях и благоприятного проживания в частных владениях возле помещения кухни.

Вытяжка соединяясь трубами воздуховода с шахтой вентиляции, помогает удалению загрязненного воздуха наружу.

На кухнях устанавливают вытяжки следующих видов: плоские, наклонные, встраиваемые, Т-образные, островные, угловые, купольные, телескопические.

Для отвода всего объема загрязненного воздуха размеры вытяжки обязательно должны совпадать или быть больше, чем у варочной поверхности. Минимальная производительность (м3/час) вытяжного оборудования должна минимум в 10 раз превышать объем помещения кухни.

Рекомендуемая высота установки вытяжки:

  • над газовой плитой – 0,75-0,85 м;
  • над индукционной или электрической плитой – 0,65-0,75 м.

Монтаж вентиляции: альтернатива воздуховодам

Вентиляционная система является важным условием создания комфортных условий в загородном доме. В зависимости от проекта дома она может иметь довольно сложное устройство, дополнительные функции и приличную стоимость. Последний пункт пробуждает к жизни понятное стремление сэкономить, заменив часть воздуховодов канализационными трубами. Чтобы понять, приведет ли такое решение к ожидаемому результату, следует рассмотреть следующие факты:

  • Отличие размеров. Размеры и сечения канализационных и вентиляционных труб чаще всего не совпадают, поэтому комбинированную систему собрать не получится. Шанс есть, если монтаж будет проводиться с нуля.
  • Экологичность материала. Для вентиляционных изделий используют пластик, не ухудшающий качество поступающего воздуха. Канализационные трубы не отличаются экологической чистотой, что объясняется спецификой применения. Учитывая эти особенности, канализационные элементы в системе вентиляции допускается использовать только в вытяжной части.


Один из способов маскировки вентиляционной трубы от вытяжки Источник folksland.net

  • Особенность материала. Воздухопроводы при производстве обрабатываются антистатиками, благодаря чему поверхность изделий остается чистой. В отличие от канализационных аналогов, на внешних стенках которых неизбежно будет накапливаться грязь, а внутри образуются скопления пыли и будут удобно себя чувствовать всевозможные микроорганизмы. Еженедельное стирание пыли с поверхности — дело несложное, вопрос в том, как быть с внутренним содержанием.
  • Вес. Трубы для канализации гораздо тяжелее, чем воздуховоды; при монтаже навесной вентиляции для них потребуется усиленное крепление.
  • Внешний вид. Конструкция из канализационных элементов проигрывает в презентабельности. Под дизайн помещения гораздо проще подобрать подходящие вентиляционные трубы.

Приведенные факты заставляют сомневаться в целесообразности применения канализационных труб для организации домашней вентиляции. Компромисс, имеющий право на существование — их использование в нежилых помещениях (например, гараж) или для обустройства вытяжки.


Правильно подобранные элементы вентиляционной системы впишутся в любой интерьер Источник bouw.ru

Выбор трубы для вытяжной системы

Для продуктивности и надежности работы всей конструкции отвода загрязненного воздуха большое значение имеет выбор трубы под вентиляцию. Рассмотрим основные критерии.

Материал применяемых труб

Гофрированные трубы из алюминия – самый дешевый и простой в монтаже вариант для организации отвода загрязненного воздуха от вытяжки. Основой трубы являются металлические кольца. Их обтягивает в несколько слоев ламинированная фольга. Первоначально кольца находятся в прижатом друг к другу положении, верхняя оболочка сложена в «гармошку». При монтаже гофра способна удлиняться в несколько раз, изгибаться под требуемым углом. Поэтому она легко прокладывается в стесненных условиях и труднодоступных местах.

Не полностью растянутая гофрированная труба становится источником характерного шума вытяжной системы из-за увеличенного сопротивления неровностей внутренней поверхности воздушному потоку. Уровень шума также повышают дополнительные изломы трубы.

Гофрированные трубы для вентиляции выдерживают значительный нагрев (до +250°С), обладают значительной прочностью, стойкие к воздействию агрессивных сред, при необходимости наращиваются (для соединения используется металлический скотч), могут прослужить до 50 лет.

Вытяжные системы из пластика обладают рядом достоинств, которые делают их лидерами потребительского спроса:

  • Малый вес позволяет смонтировать всю систему одному человеку, не требует дополнительного крепежа или поддерживающих элементов, исключает дополнительную нагрузку на подвесные модули кухонной мебели.
  • Высокая устойчивость к воздействию многих химических соединений и влаги.
  • Отличная герметичность воздуховодов при высокой прочности смонтированной конструкции.
  • Устойчивость к воздействию ультрафиолета.
  • Простота и легкость в уходе, доступность и дешевизна необходимых моющих средств.
  • Способность работы системы при температурах широкого диапазона.
  • Создание хорошей звукоизоляции, не нарушающей комфортного пребывания в помещении с вытяжной системой.
  • Долговечность.
  • Впечатляющий ассортимент пластиковых элементов вытяжного трубопровода различных форм и размеров, из различного материала: полипропилен, полиуретан, поливинилхлорид.
  • Эстетичный строгий вид собранной системы.
  • Простота монтажа позволяет собирать из стандартных фасонных деталей надежные вытяжные конструкции.
  • Пластиковые элементы трубопроводов не подвержены коррозии, их материал является экологически безопасным.
  • Гладкая внутренняя поверхность труб не позволяет скапливаться грязи и жиру.
  • Вытяжные системы с пластиковыми трубами (особенно круглого сечения) практически бесшумные, в сравнении с воздуховодами из других материалов.

Материал изготовления труб

Система вентиляции активно участвует в регулировке микроклимата загородного дома, подавая в помещение чистый воздух и удаляя использованный. Выбор труб по материалу делают, основываясь на параметрах системы и условиях ее эксплуатации. Различают несколько видов труб.


Металлические трубы прекрасно вписываются в интерьер кухни Источник yandex.ru

Форма и размеры сечения трубы

Гофрированные трубы имеют круглое сечение, пластиковые – круглое или прямоугольное. Меньшим сопротивлением обладают трубопроводы из круглых труб, за что пользуются популярностью. Прямоугольные трубы смотрятся эстетичнее, их проще собирать и можно располагать у самой стены.

Наиболее часто применяют следующие трубы:

  1. Круглые, диаметр (мм): 100, 120 – обычно указываемый в инструкции диаметр вентиляционной трубы для вытяжки; 125 и 150 – также часто применяются пользователями.
  2. Вентиляционные прямоугольные трубы для вытяжки имеют следующие размеры, высота х ширина (мм): 55х110, 60х122, 60х204.

Важно! Для эффективного воздухоотвода размер сечения трубы вентиляции должен совпадать с площадью выходного патрубка вытяжки или быть больше (тогда потребуется соединение через переходной элемент).

Калькулятор необходимой производительности вентиляции для вытяжки на кухне

Если вам необходимо рассчитать вентиляцию для жилых помещений воспользуйтесь онлайн калькулятором производительности воздухообмена.

Использование программного обеспечения

Расчеты с помощью формул и таблиц могут показаться слишком сложными для людей, не имеющих опыта в проектировании систем вентиляции. Хорошим решением в такой ситуации будет использование специальных программ, которые не только упрощают процесс, но и принимают в расчет дополнительные параметры, которые сложно учесть в ручном подсчете.

В открытом доступе можно найти множество подобных программ. Например, программа Vent-Calc. Она не только подбирает нужный диаметр вентиляционной трубы, но и генерирует приближенный к реальности полный образ сети вместе со всеми основными аэродинамическими характеристиками.

В расчетах используется сразу несколько параметров: температура, расход воздуха, скорость.

С помощью программы можно провести следующие расчеты:

  • гидравлический расчет воздуховода;

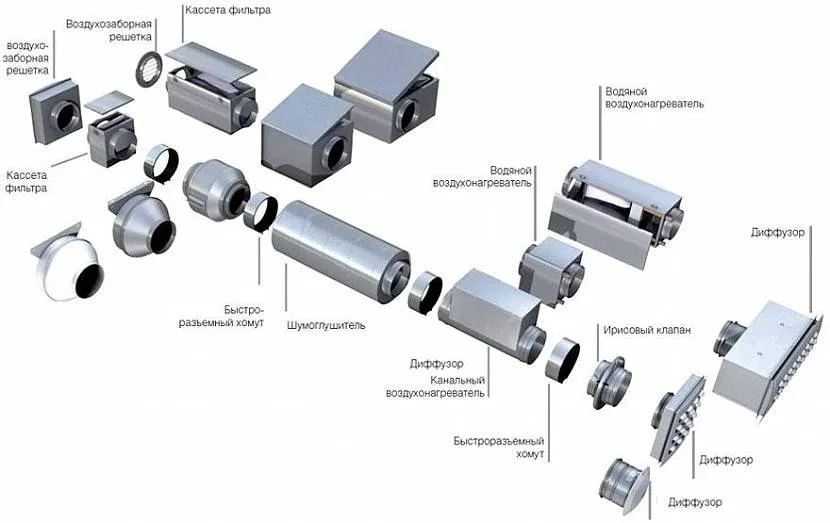

  • расчет и подбор элементов вентиляционной системы: ответвлений, расширений, отводов;
  • подбор сечения воздуховода для вентиляции естественного типа с учетом сопротивления потоку воздуха;
  • расчет тепловой мощности подогревателя воздуха;
  • другие.

Среди аналогичных программ можно назвать:

  1. CADvent;
  2. Ventmaster.

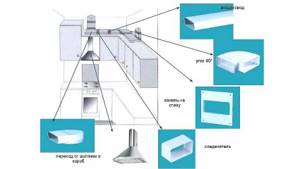

Важные особенности монтажа

Ошибки при сборке и монтаже приточного вытяжного трубопровода могут перечеркнуть предыдущие старания по правильному подбору вытяжки, расчету необходимого сечения применяемых труб, выбору необходимых переходных и соединительных элементов. Чтобы вытяжная система работала правильно, следует обратить внимание на такие моменты ее монтажа:

  • Собранная конструкция трубопровода не должна иметь прогибов. Если устанавливается гофрированная труба – ее растяжка должна быть максимальной.
  • Вся вытяжная система должна заземляться для отвода статического электричества.
  • Чтобы не повредить воздухоотвод при его прохождении через стены, используются специальные переходники и гильзы.
  • Места всех соединений (между трубами, трубы и вытяжки, трубы и переходника вентиляционной шахты) обязательно должны быть обработаны герметиком.
  • Загибы гофрированной трубы до радиусов, которые меньше диаметра применяемой гофры, снизят давление и, следовательно, эффективность работы системы отвода воздуха.
  • Оптимальный трубопровод вытяжной системы имеет минимум изгибов и поворотов, его длина – до 3 м, углы изгибов – тупые.
  • При большой длине воздуховода из гофры, через 1-1,5 м его необходимо фиксировать хомутами для предотвращения возможного раскачивания при работающей вытяжке.
  • Для соединения трубопровода с полостью вентиляционной шахты используйте специальную рамку с решеткой для приточной вентиляции, фланцем для крепления трубы и обратным клапаном. При работе вытяжки клапан закрыт и не допускает попадания загрязненного воздуха обратно в помещение. Когда вытяжка не работает, клапан открыт – происходит свободная циркуляция воздуха.

Поворот трубы под острым углом или на 90° неизменно понизит производительность всей системы на 10%. Несколько таких изломов сделают ее работу малоэффективной, хотя вытяжное оборудование будет работать с перегрузкой. Если нельзя изменить линию пролегания трубы, желательно увеличить ее сечение и мощность вытяжки.

Рекомендации по обустройству системы

Нормальную работу сооружаемой системы и продуманную покупку материала для ее сборки должен предварять грамотно сделанный проект.


Еще на стадии проектирования надо решить, будет ли в схему вентиляции включаться оборудование стимулирующее его движение, очищающее и подогревающее поток с улицы

Для того чтобы результат отвечал ожиданиям, а система справлялась с обязанностями, нужно учесть следующее:

  1. При разработке проекта постарайтесь уменьшить количество крутых поворотов и изгибов в вентиляционном трубопроводе. Чем ровнее будет канал вентиляции, тем более интенсивным станет воздухооборот.
  2. Из предыдущей рекомендации напрямую вытекает следующая. Чем короче будет путь воздуха от захода к выходу, тем более эффективным будет вентилирование.
  3. При обдумывании и создании проекта, придерживайтесь незамысловатых и простых схем. Удобство в планировке приведет к снижению КПД.

Сооружая систему вентиляции из пластиковых труб, обращайте внимание на высоту самой конструкции. Если труба вывода воздуха будет подниматься на высоту менее 5-ти метров от нижнего уровня, то естественная вентиляция работать не будет. В таком случае ее придется усиливать вентиляторами.

Маскировка элементов вытяжной системы

Даже аккуратно смонтированная вентиляционная труба для вытяжки может не вписываться в дизайнерскую концепцию помещения или слишком привлекать к себе внимание. Если трубопровод собирался из оцинкованных элементов или алюминиевой гофры – он будет отлично сочетаться с общим стилем «хай-тек». Во всех остальных случаях конструкцию нужно маскировать или декорировать. Часто способом маскировки служат:

  • Потолки (натяжные, подвесные). Они также могут скрывать элементы других инженерных коммуникаций.
  • Специальный короб из пластика или гипсокартона.
  • Монтаж трубопровода в подвесную кухонную мебель.
  • Специальные фальшпанели, закрывающие проходящие коммуникации. Они устанавливаются или крепятся на подвесные шкафчики и декорируются под кухонный фасад либо под отделку прилежащих стен.

Правильно смонтированная вытяжная система из грамотно подобранных комплектующих является залогом комфортного и безопасного приготовления пищи.

Вентиляция в подвале частного дома

В неиспользуемых подвалах стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, отдушины должны быть и в них. Продухи должны иметь диаметр 12 см и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В подвалах, которые интенсивно используется и в нём часто находятся люди стоит установить вентиляцию такую же как и в жилой зоне, но с небольшими поправками на функциональное назначение помещений. Так вентиляция для спорт-зала в подвале будет отличаться от винной комнаты, а кинозал в подвале вентилировать нужно немного иначе чем гардеробную или сауну.

Рейтинг
( 2 оценки, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
