Какой диаметр трубы лучше использовать для отопления частного дома и почему


Конструкции регистров

Каждый отдельный регистр сваривается из одной или нескольких труб, расположенных вертикально или горизонтально. Используется материал диаметром 32–200 мм (чаще 32–80 мм). Выбор размера сечения регистра ограничивается мощностью котла – вода в широких объемных резервуарах не прогревается до нужного уровня. Длина и количество труб зависит от параметров конкретного помещения: площади, утепления, наличия других теплоотдающих элементов в комнате. Для того чтобы теплоотдача от панели была максимальной, расстояние между двумя трубами при сварке делают на 5 см больше их диаметра. Таким образом увеличивается площадь, с которой излучается тепло в пространство. При меньшем расстоянии регистр из гладких труб будет тратить тепло на обогрев самого себя, а при большем в создаваемой тепловой «стене» будут воздушные «дыры», КПД понизится. Соединяются трубы между собой при помощи сварки (реже – резьбовым соединением) тонкими поперечными трубками – патрубками.
Существуют различные конструкции этого вида теплоотдающих элементов: регистры отопления из гладких труб (круглых или профильных) и оребренная труба. Последний вариант представляет собой обогревающий элемент, на котором с высокой частотой наварены перпендикулярные металлические пластины. Сделано это для увеличения площади теплоотдачи и повышения коэффициента полезного действия прибора. Внешний вид оребренной трубы оставляет желать лучшего, чаще ее используют для обогрева нежилых помещений. В квартирах оребренную конструкцию предпочитают заменять на более «цивилизованный» вариант.

Горизонтальный регистр. По форме горизонтальные регистры бывают S-образными (змеевидными) и секционными, представляющих собой несколько параллельных труб, образующих одну секцию. По сути однотрубная S-образная система представляет собой отопление из труб без батарей. Если монтаж трубопровода осуществляется с небольшим уклоном – 0,05%, то насос для системы не требуется, вода циркулирует естественным образом. При использовании горизонтального регистра возможно любое подключение – верхнее, диагональное, нижнее или боковое.

Вертикальный вариант. Регистры и радиаторы вертикальные – это ряд вертикально сваренных тонких трубочек. В данной конструкции не уместны трубы больших диаметров, так как устанавливаются они чаще там, где пространство ограничено – например, при замене батарей на регистры в результате присоединении лоджии. Для движения жидкости по вертикали необходим циркуляционный насос. Главным достоинством этих образцов по сравнению с горизонтальными является эстетичность внешнего вида. Аккуратно сваренный вертикальный радиатор отопления может стать украшением помещения сам по себе или с применением элементов декора.

Полезные советы

Если система отопления дома была собрана с учетом использования принудительного движения теплоносителя, то есть в ней установлен циркуляционный насос, тогда самодельный прибор можно устанавливать как угодно (вертикально или горизонтально).

Если в отопительной системе теплоноситель движется по естественным законам, то батарею необходимо монтировать только горизонтально. При этом нет необходимости устанавливать на нее воздухоотводчик (кран Маевского).

Нельзя сделать качественный радиатор из труб, если вы владеете навыками работы сварочным аппаратом на уровне новичка. Проваривать швы надо хорошо, от этого зависит безопасность эксплуатации прибора и всей отопительной системы.

Регистры из профильной трубы

Профильная труба в сечении образует форму, отличную от круга: квадрат, прямоугольник или овал. Сделать регистры можно из любого вида профиля. Хотя изделия получаются компактнее и привлекательнее по виду аналогов из круглых труб, процесс изготовления несколько сложнее. Для этого понадобятся:

  • труба прямоугольная сечением 60*80 мм (или другой вид профиля);
  • труба дюймовая для перемычек сечением 25*25 мм;
  • заглушки для профильной трубы;
  • кран Маевского для устранения «завоздушенности» системы;
  • болгарка, ножовка;
  • сварочный аппарат.

Последовательность действий при изготовлении трехтрубного секционного регистра из прямоугольного профиля следующая.

Прямоугольная труба нарезается на отрезки нужного размера в необходимых количествах.

На нарезанных металлических отрезках делается разметка для выреза отверстий, в которые в дальнейшем привариваются перемычки-патрубки. Отверстия вырезаются.

Для перемычек используется 4 трубы дюймовых (25*25 мм).

Заглушки на профильную трубу нарезаются из листового металла 3 мм толщиной. Размеры прямоугольных заглушек по периметру на 1,5 мм меньше с каждой стороны, чем сечение профильной трубы – для заполнения пространства сварочным швом.

Трубы раскладываются горизонтально, строго по отверстиям прикладываются перемычки.

Перемычки-патрубки точечно «прихватываются» сваркой: делается 3 точки для того, чтобы в процессе дальнейшей работы не было перегибов или перекосов.

ПОСМОТРЕТЬ ВИДЕО

Изделие устанавливается вертикально. Все перемычки привариваются полным сварным швом.

Процесс сборки

В первую очередь необходимо подготовиться, т.е. закупить все необходимые материалы. Трубу диаметром 100 мм разрезаем на две половинки длиною по 80 см, для этого можно использовать болгарку.

Далее из труб диаметром 25 мм нарезаем 2 куска длиною по 100 мм, а из стального листа вырезаются 4 блина под внешний диаметр труб 100 мм.

Затем в трубах 100 мм вырезаются по два отверстия диаметром 25 мм – их месторасположение от краев должно быть на расстоянии 50 мм с диаметрально противоположных сторон.

После этого можно собрать конструкцию. Сначала привариваются вырезанные из листового железа блины. Затем две трубы 100 мм соединяются между собой трубой 25 мм, точно по вырезанным отверстиям.

Второй кусок трубы 25 мм приваривается с противоположной стороны, она будет выполнять функции упрочняющего элемента, после чего привариваются два сгона: сверху и снизу.

Способы монтажа

Самодельная батарея отопления собирается из отдельных труб при помощи сварки или резьбы. Первый вариант предпочтительнее и прочнее второго, сварные швы выдерживают давление 13 атмосфер. Регистры для отопления собираются в готовые изделия, а затем присоединяются к отопительному контуру. На стену устройство крепиться кронштейнами, для установки на пол снизу приваривают опоры. Процесс сборки секционного изделия происходит в несколько этапов:

  1. Нарезают требуемое количество труб нужных размеров.
  2. На заготовках делают разметку, отмечая места присоединения патрубков.
  3. Соединяют трубы и патрубки.
  4. Приваривают заглушки, устанавливают кран сливной.
  5. Изделие присоединяется к системе отопления.

Совет. Патрубки располагаются ближе к краям регистра – циркуляция теплоносителя в этом случае будет интенсивнее.

«Самовар» для обогрева. В некоторых случаях самодельный регистр дополняют ТЭНом и расширительным бачком – получается самостоятельный отопительный прибор, получивший название самовар. Он не связывается с общей системой отопления, обогревает помещение автономно от сети напряжением 220 В. Достаточная мощность ТЭНа – 1,5 кВт, что чуть мощнее чайника. Для удобства к электронагревательному элементу подключают терморегулятор. Сделать самовар своими руками можно из круглых или профильных труб, модели могут быть стационарными или переносными, используемыми для обогрева неотапливаемой бытовки, кладовки, гаража. В этих случаях в качестве теплоносителя лучше использовать не воду, а антифриз или масло.

Проверка прибора

Самодельный радиатор готов. Как видите, сделать его не очень сложно. Остается лишь провести его проверку на герметичность проваренных стыков. Для этого один из сгонов закрывается заглушкой, а через второй заливается внутрь батареи вода.

Теперь необходимо обследовать швы сварки. Если мокрых подтеков нет, то вся работа была проведена качественно. Если пятна все же появились, то придется места подтеков обозначить маркером, слить воду из батареи отопления и пропарить заново шов.

Ответы знатоков

Тори:

трубы пластиковые и алюминиевые радиаторы.

LegendaSporta:

полипропиленовые.

mu.rza:

мы покупали полипропиленовые. в каждом есть свои плюсы и минусы. вот почитайте, очень познавательная статья про трубы

владислав ушкалов:

Игорь Шкурный:

Полипропилен… с ним возьни меньше… если конечно есть паяльник!!!!

Ящерица:

Купила дом с напрочь размороженными металлическими трубами и чугунными батареями. Выбирала, советовалась, сменила на полипропилен и алюминиевые батареи. Одну купила чугунную. и что же? Именно она и треснула в самые морозы (отопления не было, а в трубах был антифриз, но он не помог) . Сменила и её на алюминий. Далее, в колодце рядом с домом водопровод на пять домов, у каждого свой вентиль, трубы все железные. Проржавели жуть как. Когда в очередной раз прорвало, я подняла бучу, собрала деньги с народа, и местный мастер заменил начинку колодца на полипропилен опять же. Теперь мы все спокойны. Так что полипропилен, пожалуй, надёжней. Кое-кто уверяет, что трубы из полиэтилена (очень плотного) ещё надёжней, и морозов не боятся совершенно, но не знаю.

Полота:

трубы железные в 3—5 раз дешевле, по надежности намного надежнее пропиленов и пластиков. Недостаток—-коррозия металла изнутри, от которой никак не избавиться, но если воду не сливать с системы, то после разрезания 20 летней трубы—она как новенькая внутри ( сам не раз резал трубы старые с отопления—-внутри кооррозии почти ноль. А отопительные приборы—то эстетичнее аллюминиевые и биметалл. Чугуний СССР уже не в моде, да и материалоемкость ужасающая)))

Сергей Рудин:

Вот здесь посмотрите: agrosad m /catalog/tverdotoplivnie_kotli_1

Solo:

В частном доме АОГВ. ) Другиз вариантов как бы особо и нет.

Андрей:

переформулируйте вопрос. Радиаторная система отопления, это одно, а трубы и батареи совершенно отдельная тема.

Александр Бонн:

Газовый котел, стальные радиаторы, сварная труба. Энергопотребление: 10 кв м = 1 кВт. Для частного дома комбинируют теплый пол (1-й этаж) и радиаторы. Но должна быть аварийная система отопления (электро или твердотопливная) .

Alasseia:

вопрос о отоплении сферического дома в вакууме никакой информации о источнике энергоснабжения, никакой о самом доме что посоветую — проект на отопление вашего бунгало выполненный специалистом

Ф Ф:

Котлы, котельное оборудование. Отопление 2 x этажного дома. : // forum .domostroy /#gazosnabjenie-vodoprovod-otoplenie-konditsionirovanie Газовый настенный котёл Отопление, водопровод, канализация дома или дачи. Отопление 2 x этажного дома.

какие радиаторы лучше или трубы? -необходимо отталкиваться от объема теплоносителя, для корректной работы котла! пример-70 кв дерев дом, -желали, веерную систему с алюм. радиаторами отопления, после расчета кол-ва теплоносителя, выбрали регисторную систему из труб.


Для кирпичного дома комбинируйте теплый пол (1-й этаж) и радиаторы, веерную систему распределения, металлопластиком в стяжке. Александр Бонн +++

alexm66:

Вопрос очень общий: что лучше, иномарка или ВАЗ — на что деньги и возможности есть. Думаю, главный критерий — надежность оборудования, а сделать из него работоспособную систему грамотный монтажник сможет, а неграмотный загубит любую «люксовую» технику.

Лучшие ответы

пьющий в терновнике:

Если сделано эстетично, лучше — стальные регистры.Если регистры уже смонтированы, закрыть за декоративными решетками.

Технический Ящик:

Гладкотрубная обводка контуром для хорошей циркуляции и большого объёма теплоносителя.

Дядька из Будущего…:

Теплопроводность стали раз в 5 меньше, чем у алюминия.. А значит при одинаковой площади поверхности прибора теплоотдача у стального будет ниже, чем у алюминиевого.. Т. е. придется делать его в 5 раз больше размером..

Aleksandr:

Достоинство гладкого регистра с большой площадью открытой поверхности в том, что сохраняет эффективность при низкой температуре теплоносителя, чего не скажешь о современных алюминиевых при температуре 40 и ниже.Недостаток регистра, имеющего высокую теплоемкость — эта теплоемкость препятствует точному регулированию.Теперь осталось понять котел на дровишках и какая доля суток температура обратки может быть не выше 40С или у вас автоматизированный пеллетник с бункером на несколько суток.

ip:

Наилучший вариант по гидравлике вместе с регистрами — чугунные радиаторы.Они имеют несколько большую площадь поверхности относительно своих объёмов и линейных размеров по сравнению с регистрами.Если нужно обогревать помещение без окон и без мебели вдоль стен, то и регистры будут хороши, а если есть окна, то стоит под ними ставить чугунина и она перекроет теплопотери помещения на пару с трубой ДУ50 по периметру.Расчёт чугунины сводится к набору секций в соотношении две секции на погонный метр уличной стены для первого этажа и полторы для второго при первом отапливаемом.Удачи.

Анатолий Бананан:

Думаю, что лучше всего для частного дома подходят алюминиевые радиаторы отопления teplofresh /catalog/alyuminievye-radiatory-otopleniya . Такие радиаторы бывают двух видов — литые и экструзионные. Экструзионные больше подходят для систем отопления, где используют незамерзающую жидкость, так как эти радиаторы более долговечны и изготавливаются из алюминия достаточно высокой чистоты.

Марья Ламырь:

Я считаю что вам отлично подойдет декоративная сетка из нержавеющей стали, он и красива и прочная! Кстати, вот decorvesta хороший магазин с подобной продукцией!

павел мокров:

Теплопроводность стали меньше чем у алюминия, так что лучше бери алюминиевый радиатор, посмотри здесь tallosplav /catalog/alyuminievye_radiatory/.

Секционные регистры из гладких труб

Секционные регистры пользуются очень хорошим спросом среди владельцев частных домов. Такие устройства состоят из труб, которые соединены между собой и закрыты заглушками. Энергоноситель проходит по верхней трубе, попадает в следующую, и в итоге попадает в отводящую магистраль. Для увеличения теплоотдачи переходы между секциями стараются делать как можно ближе к краю. Межтрубные заглушки могут быть эллиптическими или плоскими. Входной патрубок может изготавливаться под фланец, резьбу или сварку.

В конструкцию секционные регистров входит резьбовой штуцер, к которому присоединяется специальный отводчик для удаления воздуха из системы. Трубы для секций могут иметь разный диаметр (от 25 мм до 40 см), поэтому выбрать подходящий вариант не составит труда. Переходные патрубки обычно имеют меньший диаметр. Кроме того, одним из важнейших условий эксплуатации таких установок является давление в системе, не превышающее 1 МПа.

Преимущества и недостатки приборов

Самодельные металлические либо алюминиевые приборы отличаются от обычных радиаторов собственными размерами. Они состоят из некоторых труб, диаметр которых превосходит 32 мм. Для организации циркулирования теплоносителя трубы объединены между собою патрубками.

Чем обусловлена популярность данных устройств теплоснабжения? Прежде всего, перспективой самостоятельного производства. Можно сделать биметаллические приборы, металлические либо с алюминиевых труб.

До того как подсоединить регистры отопления, следует тщательно изучить все их стороны.

Преимущества:

  1. Продолжительный срок эксплуатации. Для металлических и алюминиевых модификаций он может достигать 25 лет. При этом возможность поломки будет наименьшей.
  2. Значительная теплоотдача. Это обуславливается тем, что мощность приборов превосходит этот параметр у традиционных радиаторов и батарей. Связано с большим размером теплоносителя.
  3. Простой монтаж и эксплуатация. Так как верно определить приборы может любой, кто хоть немного знаком с инструкциями организации теплоснабжения, они могут использоваться в зданиях всех видов. Но чаще всего их можно повстречать в системе отопления производственных, управленческих и торговых помещений.

Читать также: Обитаемая камера пескоструйной очистки

Но, помимо этого, необходимо учитывать возможные минусы, которыми может обладать регистр из металлической гладкой трубы:

  1. Большой размер теплоносителя. Это приводит к его стремительному остыванию.
  2. Наименьший показатель конвекции воздуха. Уменьшает результативность работы теплоснабжения.
  3. Неприглядный внешний вид. Чаще всего это относится к самодельным системам.

Правильно вычисленная теплоотдача отопления непосредственно зависит от конструкции прибора. В настоящее время применяется ряд типов данных устройств теплоснабжения, различающихся не только используемым материалом производства, но и наружным видом.

Конструктивные характеристики

Чаще всего используют радиаторы из стальных гладких труб. Сварка гладких труб бывает регистровая и змеевидная. У регистровых может быть 2 вида соединения труб — это колонка и нитка. Колонка — соединение каждой трубы между собой по обеим сторонам с помощью перемычек. При соединении «нитка» перемычки устанавливаются попеременно, то с одной, то с другой стороны. Так обеспечивается последовательное соединение, а теплоноситель обтекает все трубы поочередно.

Радиатор отопителя может быть сварен не только из круглых, но и из квадратных труб. Они не многим отличаются, но с ними сложнее работать и выше гидравлическое сопротивление. Хотя такие радиаторы намного компактнее.

Площадь соприкосновения металла с воздухом в таком случае значительно больше, что повышает теплоотдачу. Такие регистры отопления выглядят не слишком презентабельно, но они хорошо обогревают помещение, несмотря на температуру за окном.

Изготовление бесшовных горячедеформированных тонкостенных труб

Изделия производят из заготовки (используется различный металл) — штанги. Она представляет собой монолитный цилиндр. Первым делом он помещается в печку, где происходит разогрев до температуры, при которой рекристаллизуется металл.

После этого с помощью прошивного пресса, используя пластичный металл, происходит формирование гильзы (цилиндр полый внутри). На данной стадии отличие от будущей трубы состоит в неправильности формы и размера.

После этого заготовка проходит обработку на вальцах, приобретая нужную форму и толщину стен. Оправка внутри трубы остается на протяжении всех этих стадий. Остывшая, прошедшая калибрацию труба разрезается на части и подвергается упаковке.

Трубы и радиатор в системе отопления частного дома…

Из формулировки вопроса не совсем понятно – частный дом ваш или принадлежит заказчику…

Если предположить, что дом принадлежит заказчику работ, то во избежание претензий с его стороны всё следует делать в соответствии с проектом (договором).

Если вы оборудуете системой отопления свой дом, то её элементы стоит выбирать, учитывая долговечность и простоту в обслуживании, естественно с учётом «цены вопроса» доступного лично вам. Обычно всё получается, когда работы выполняются по готовому, всех устраивающему проекту.

Теперь по порядку. И так трубы:

«…какие трубы выбрать: из стали или черного металла?» Чёрный металл бывает всего двух видов – сталь и чугун. Чугун от стали отличается лишь процентным содержанием углерода в сплаве и обычно наличием тех или иных легирующих добавок. Трубы для систем тепло-водо-газоснабжения раньше (в прошлом веке) выпускались только из стали различных марок. Обуславливалось это относительно невысокой их стоимостью и возможностью быстрого монтажа систем. Однако на этом преимущества стальных труб заканчивались. Главный недостаток стальных труб их слабая стойкость к коррозионному разрушению и как следствие низкая долговечность. Поэтому если есть желание оставить в наследство надёжно работающую систему отопления, то трубы из чёрного металла использовать не рекомендую.

В настоящее время для применения в системах тепло-водо-газоснабжения выпускаются полимерные и метал-полимерные трубы. Конструктивное их отличие – армирующий слой. В одних применяется стекловолокно, в других металл (обычно алюминий).

Главное их преимущество – невозможность утилизации материала в естественных условиях. Именно это качество обуславливает их исключительно высокую стойкость к коррозионному разрушению. Кроме того у полимерных труб есть масса других преимуществ по сравнению со стальными. При эксплуатации в паспортных условиях срок службы полимерных труб составляет не менее 50-и лет.

В соответствии с современными нормами проектирования трубопроводы всех систем надлежит прокладывать скрытно. В дизайне интерьеров трубопроводы инженерных систем не используются. Трубопроводы инженерных систем закрепляются на элементах несущих конструкций зданий, в специально оборудованных каналах, за декоративной зашивкой. В крайнем случае, трубы прокладывают в специальных пластиковых коробах.

А теперь про: «какой радиатор лучше купить для частного дома, площадь дома примерно 60 м кв?»

Позволю себе предположить, что вам необходим в дом отопительный прибор, а не источник тепловой энергии. Если это так, то его обычно выбирают по двум параметрам – по необходимой мощности и как элемент интерьера помещения, естественно, исходя из финансовых возможностей. Мощность отопительного прибора для «обычного» жилого помещения из каменно-железобетонных конструкций со «стандартной» теплоизоляцией выбирается из расчёта 1 кВт на 10 кв.м площади. Но далеко не факт, что температура в помещении после такого «подбора» будет комфортной. Обычно в каждом помещении устанавливают по одному отопительному прибору. В помещениях больших объёмов и с учётом требований объёмно-планировочных решений могут устанавливаться несколько отопительных приборов. Если принято решение применить в качестве отопительных приборов радиаторы стандартных конструкций, то, скорее всего их необходимо будет закрыть декоративными решётками, что неизбежно снизит эффективность их работы.

На сегодняшний день, по конструктивно-техническим характеристикам, самым эффективным отопительным прибором является фанкойл. С ним по эффективности работы и теплоотдаче не сравнится ни один из радиаторов.

Фанкойлов в настоящее время выпускается достаточно большое количество моделей, значительно различающихся по ряду мощностей и внешнему виду. Все они легко и естественно вписываются в любой интерьер.

Вот в принципе всё о том, какие трубы и радиатор лучше в системе отопления частного дома…

Появятся вопросы — отвечу в личной переписке. Удачи!

Труба стальная

«Альянс-Металл» предлагает цены на стальную трубу и другую продукцию ниже рыночных. Это стремительно развивающаяся компания, зарекомендовавшая себя надежным поставщиком профильных и стальных труб общего, а также специального назначения. Многие компании, с которыми мы сотрудничаем, являются нашими постоянными заказчиками.

Цены на профильные и стальные трубы

Классификация труб производится по основным их признакам:

по материалу изготовления:

  • неметаллические трубы: из нерудных материалов (бетонные, асбоцементные), полимерные (пластиковые);
  • металлические трубы: чугунные, стальные, из цветных металлов, сплавов;

трубы различаются по однородности материала в их поперечном сечении:

  • многослойные трубы — в частности, пластик-металл-пластик — металлопластиковые трубы.
  • однослойные трубы;

по форме поперечного сечения трубы бывают:

  • обычные (с кольцевым сечением);
  • профильные (профильная труба прямоугольная, квадратная, плоскоовальная и овальная).

Сфера применения труб профильных несколько отличается от сферы применения круглых труб. Профильные трубы, используются в качестве опорного элемента при строительстве и в машиностроении, а также с успехом применяются в сельском хозяйстве и при отделке помещений. Цены на трубы профильные позволяют значительно снизить себестоимость строительных работ. Экономия на строительстве в сравнении со стоимостью работ с применением традиционных материалов может выйти в десятки процентов.

Помимо того, что цены на трубы профильные делают эту продукцию экономически выгодной, она обладает важными потребительскими качествами. Сроки строительства, как и его цена при использовании профильных труб, значительно сокращаются. В результате, труба профильная позволяет достичь высокой технологичности и надежности возведения зданий и сооружений.

по назначению:

  • трубы специального назначения;
  • трубы общего назначения;

по способу производства различаются:

  • горячедеформированные бесшовные (бесшовная труба) и холоднодеформированные трубы;
  • сварные — спиралешовная и прямошовная труба;
  • чугунные литые трубы;

Труба бесшовная стальная горячедеформированная по ГОСТ 8732-78 изготавливается с диаметром 20- 550 миллиметров.

Стальная труба бесшовная (ГОСТ 8734-75) холоднодеформированная:

  • тонкостенные стальные бесшовные трубы — толщина стенки 0.6 — 20 мм, диаметр 5 -250 мм;
  • особотонкостенные стальные бесшовные трубы –толщина стенки 0.3 — 6 мм, диаметр 5 -250 мм;
  • особотолстостенные стальные трубы – толщина стенки 2 — 12 мм, диаметр 6 — 70 мм.
  • толстостенные стальные трубы – толщина стенки 1.6 -24 мм, диаметр 6 -250 мм;

Стальная горячедеформированная труба бесшовная коррозионно-стойкая ГОСТ 9940-81

Изготавливается с диаметром 76 — 325, толщина стенки 3.5 -28 мм.

Стальные бесшовные горячедеформированные трубы изготовляются из сталей: 45, 35, 20, 10, 10Г2, 20Х, 40Х, 15ХМ, 15Х5, 12Х8 и т.д.

Стальные бесшовные трубы предназначаются для трубопроводов, конструкций, котельных установок, деталей машин и другого технического назначения.

Цена на стальную трубу бесшовную указана в прайсе.

Электросварная прямошовная труба ГОСТ 10705-80

Прямошовные стальные электросварные трубы с диаметром 10 – 530 мм из углеродистой и низколегированной стали производятся по ГОСТ 10705-80. Прямошовная труба изготовляется из листового проката путем сварки прямого стыка.

Трубы стальные сварные водогазопроводные (ВГП) ГОСТ 3262-75

К данной группе относятся как оцинкованные, так и не оцинкованные сварные стальные трубы для водопроводов и газопроводов, а также для деталей систем отопления зданий и сооружений и конструкций.

Фасонные изделия и трубы могут быть по толщине изоляции двух типов: 1 — стандартные, 2 — усиленные.

Для изготовления изолированных труб используются стальные трубы длиной до 12м, диаметра 57-1020мм, соответствующие требованиям ГОСТ 8731, ГОСТ 8733, ГОСТ 10705, ГОСТ 20295, ГОСТ 550, ПБ 03-75 и СНиП 2.04.07, а также нормативным требованиям завода-изготовителя.

Цена на стальную трубу сварную указана в прайсе.

Также в компании Альянс-Металл Вы можете купить проволоку и другой металлопрокат.

Если Вам нужна грамотная консультация специалиста, позвоните нам по телефону:

Основные критерии выбора

Любой специалист обладает целым арсеналом средств, которые помогают ему сделать правильный выбор. Каждый вид труб имеет и положительные, и отрицательные характеристики. Поэтому, учитывая их, несложно найти оптимальное решение. Многое также зависит от знания того, какие системы отопления существуют, и какие инженерные условия нужно соблюсти

Вот список основных исходных данных, которые обязательно нужно принимать во внимание, осуществляя выбор труб для отопления:

  • Наличие принудительной или самотечной системы отопления
  • Способ укладки — внутренний или внешний
  • Сложная или простая конфигурация системы.
  • Мощность давления в системе
  • Максимальная температура воды

Ниже будет приведен список существующих вариантов. Он поможет правильно решить, какие трубы нужно выбирать.

Отопление на базе полипропилена

Если решено сделать систему отопления или какую-то другую из полипропиленовых труб, мастеру кроме пластиковых рукавов, потребуется дополнительная комплектация.

В частности, потребуется следующий материал, оборудование, инструмент:

  • трубные ножницы или труборез;
  • паяльный сантехнический станок;
  • резак для снятия фольги;
  • лента герметизирующая (фторопластовая);
  • острый нож;
  • обезжиривающие средство (например, салфетки Tangit);
  • необходимый ассортимент фитингов;
  • рулетка и маркер;
  • крепёжные детали, винты и дюбели.

Следует обратить внимание на главный материал – ПП трубы, из которых предполагается создавать систему отопления. Потому что систему отопления из полипропиленовых труб допускается собирать на базе материала разного класса.


Отопительная система жилого дома, смонтированная на основе полипропиленовых труб – это уже привычный уклад бытовой жизни. Практичность и несложное изготовление сделали полипропилен крайне популярным

Конкретный выбор сборки зависит от планируемых условий эксплуатации.

Как сделать регистры из круглых труб своими руками

Этот вариант получил наибольшее распространение из всех вышеназванных конструкций по нескольким причинам: для изготовления не требуется обладать специфическими навыками, круглые трубы доступны в продаже, а схема изделия несложная. Необходимые материалы и инструменты:

  • круглые трубы нужного диаметра (40–70 мм);
  • патрубки Ø 25 мм;
  • торцевые заглушки;
  • кран спускной;
  • болгарка, ножовка по металлу;
  • сварочный аппарат;
  • измерительный инструмент.

Стандартный четырехкамерный радиатор

Если планируется изготовление автономного «самовара», то дополнительно потребуется приобретение ТЭНа и расширительного бачка. Схема работ по изготовлению и подключению устройства выглядит следующим образом:

  1. Выбор подходящей для конкретного случая модели: горизонтальные или вертикальные радиаторы отопления.
  2. Определение размеров, составление схемы.
  3. Закупка материалов.
  4. Сварка изделия (или реже сборка резьбовым соединением).
  5. Проверка герметичности.
  6. Подключение к системе отопительного контура.

Ниже даны рекомендации по самостоятельному изготовлению регистров из круглых труб.

Смонтировать изделие сможет любой сантехник или человек, имеющий навык сборки труб или разводки по образцу или схеме.

Для изготовления регистров не требуется чертежей, достаточно простой схемы или рисунка, дающего представления о том, какая конструкция должна получиться на выходе.

Важно не поддаваться соблазну «наварить трубу потолще». Чем больше диаметр труб, тем больший объем воды придется нагревать, а это дополнительная нагрузка на котел плюс неоправданное увеличение счета на отопление

Оптимальный условный диаметр трубы – Ø 32 мм.

Увеличить теплоотдачу можно за счет увеличения расстояния между трубами – к значению диаметра трубы добавить 5 см.

Самое надежное соединение – сварка. Если используется резьба, то в качестве прокладки применяют сантехнический лен или клей-герметик UNITEC, который специально предназначен для резьбовых соединений в водопроводных системах.

Как рассчитать теплоотдачу?

Требуемое количество материала можно рассчитать, исходя из температурных параметров, которые требуется получить в помещении. На бытовом уровне этот шаг обычно пропускают – делают регистры отопления своими руками «на глазок» по принципу «чем больше, тем лучше».

Но лучше произвести простые расчёты теплоотдачи, для чего не нужно быть математиком. Потребуется лишь:

  1. Вычислить площадь помещения.
  2. Узнать о свойствах теплопередачи стали.
  3. Подобрать оптимальный диаметр трубы.

Площадь помещения рассчитывают умножением размера его длины на размер ширины (S = L*W). Однако для более точных расчётов рекомендуется вычислить объёмный параметр, добавив к вычислениям значение высоты (H).

Так, окончательная расчётная формула приобретает вид:

V = L*W*H

К примеру, требуется вычислить V помещения, где длина 5 м, ширина 3 м, высота 2.15 м. Получают объём помещения: V = 5*3*2.15 = 30.25 м 3 . Опираясь на это базовое значение, следует вести дальнейшие расчёты, определяющие количество тепла, размеры и число регистров отопления для изготовления своими руками.

Прежде всего, рассчитывается требуемое количество тепла на вычисленный объём помещения для достижения необходимой внутренней температуры (Вт):

Qп.т = V * k (Tвн – Tнар),

где V объём помещения; k – коэффициент теплопередачи стен здания; Tвн – температура внутри; Tнар – температура снаружи.

Количество тепла выделяемого одним регистром можно рассчитать по формуле:

Qр = q * L * (1-n),

где: q – тепловой поток от каждой горизонтальной и вертикальной трубы регистра (примерно 20-30 Вт/м); L – длина вертикальных и горизонтальных труб регистра (м); n – коэффициент неучтённых тепловых потоков (для металлических труб – 0,1).

К категории неучтенных потерь тепла также относится вытяжка в гараже. Если установлен механический тип, коэффициент n требуется увеличить, как минимум до 0,2.

Число регистров, соответственно, определяется формулой:

Nр = Qп.т. / Qр

Подобная методика расчётов специалистами-проектировщиками, скорее всего, будет оцениваться как упрощённая и грубая форма. Однако такой подход всё-таки видится более рациональным действием, чем расчет и изготовление регистров своими руками на глазок, без каких-либо расчётов.

Виды регистров для установки

Чаще всего используются изделия из чугуна, стали и алюминия. Самые распространенные алюминиевые. Преимущества у них следующие:

  • устойчивы к появлению коррозии;
  • обладают минимальным весом;
  • длительный срок использования;
  • нет соединений и стыков от сварки;
  • высокая теплоотдача.

При изготовлении регистров из алюминия используется монолитное литье. Устанавливают такие изделия чаще всего в жилых и офисных помещениях. Если нужно отопление на производстве, лучше установить регистры из стали или чугуна, так как они более прочные. Системы отопления могут быть как стационарными, в которых теплоноситель нагревается с помощью котла, так и передвижными. В таких регистрах установлена специальная защита от случайного поражения током. Стальные регистры отопления не характеризуются высокой теплоотдачей, но они значительно выигрывают за счет бюджетной стоимости, легкости в обработке и большого выбора размеров .

Используются также регистры из нержавейки, но у них низкая теплоотдача, поэтому для их изготовления нужно много труб, что достаточно затратно. В системах отопления, где вся разводка делается из медных труб, устанавливают регистры из аналогичного материала. Они обладают самой высокой теплоотдачей. Она выше, чем у стали, в 4 раза. Медь обладает высокой пластичностью, поэтому ее легко согнуть в нужных местах. Сварка требуется только в точках соединения разных частей. У медных регистров есть достаточно веские недостатки — это высокая стоимость и необходимость соблюдения условий использования. Для того чтобы медные регистры прослужили долго, нужно соблюдать следующие условия:

  • в теплоносителе не должно быть твердых частиц;
  • не должно быть в системе и других несовместимых с медью металлов;
  • во избежание появления коррозии в системе устанавливают заземление;
  • так как металл очень мягкий, нужна специальная защита на регистры.

Чугунные регистры массивные и тяжелые, поэтому под них нужно установить прочные стойки. Чугун очень хрупкий металл и может повредиться от сильного удара. Из-за этого чугунным регистрам нужна защита в виде кожухов, что значительно снижает теплоотдачу и повышает их цену. Устанавливать их достаточно тяжело. Чугун — химически нейтральный материал, и ему все равно, какой теплоноситель в радиаторе.

Наиболее бюджетный и надежный материал для регистров — сталь.

Расчет параметров и чертеж

Первый этап изготовления регистра отопления своими руками – это проектирование. Понятно, что на глаз нормально сделать регистр отопления не получится. Поэтому необходимо провести ряд дополнительных расчетов, опираясь на которые можно будет подобрать оптимальный теплообменник. При изготовлении регистров отопления нужно учесть много факторов:

Перед тем как сделать регистры отопления своими руками надо понимать, что это ведь отопительный прибор, значит, должен прогревать определенное помещение. Его теплоотдача должна соответствовать ситуации, не ставить же в маленькую комнатушку теплообменник во всю стену. На один метр должно приходиться от 100 до 200 киловатт, в зависимости от региона. Есть формула расчета теплоотдачи регистров отопления. Он включает в себя следующие значения:

  • длина теплообменника в метрах;
  • внутреннее сечение в метрах;
  • коэффициент теплопроводности металла;
  • дельта температур подачи и обратки;
  • число «П».

Чтобы определить теплоотдачу нужно перемножить все составляющие расчета. Конечно же, из этой формулы можно отдельно определить каждое из вышеуказанных значений. Так, зная квадратуру помещения можно определить, какие габариты должны быть у конструкции. Зачастую самодельные регистры для отопления изготавливаются из подручных материалов, поэтому выбирать некоторые параметры нет возможности. Приходится подгонять всю конструкции под уже имеющиеся характеристики, при этом не стоит забывать о функциональности теплообменника.

При расчете длины теплообменника, нужно поминать, что полученное значение указывает на общую длину труб.

Например, по формуле получили значение в пять метров. Значит, для отопления подходит как одна пятиметровая труба по периметру, так и несколько отрезков, сумма длины которых будет составлять те же пять метров. Суть в том чтобы сохранялась площадь теплообмена.

Есть два метода размещения основных (толстых) труб:

В принципе при изготовлении разницы нет. Если взять горизонтальную конструкцию и повернуть на 90 градусов по часовой стрелке, получится вертикальный теплообменник. Это будет иметь значение при установке на контур.

Вот и вся разница между вертикальным и горизонтальным регистром

Помимо этого крепление регистров отопления осуществляется специальными перемычками. Таких перемычек может быть одна или две. Также соединение горизонтальных участков может осуществляться муфтами того же диаметра, которые ввариваются в торец. Это так называемые змеевиковые регистры. Можно выбирать любой метод сборки регистра отопления из труб своими руками, главное, чтобы хватило навыков для его исполнения.

Хотите узнать больше о тэнах для радиаторов отопления, особенностях выбора и эксплуатации?

Отзывы про инфракрасное отопление можно прочитать тут.

Чтобы не усложнять процесс изготовления регистра, будем использовать схему соединения горизонтальных участков двумя патрубками. Регистр отопления, чертеж:

Чертеж регистра отопления

Для работы нам понадобится:

  • три одинаковых отрезка трубы;
  • четыре соединительных патрубка;
  • шесть заглушек.

Расстояние между трубами регистра отопления может быть и большим, но никак не меньшим. При этом если используются трубы большого диаметра, расстояние меду ними определяется по формуле: диаметр х 1,5. Такое расстояния является оптимальным. Следующий этап – это сварка.

Практичные регистры отопления что выбрать для дома и квартиры

На рынке каждый может выбрать регистры отопления для установки в квартире или частном доме. В продаже есть конструкции из металлических горизонтально расположенных труб, соединяющихся между собой специальными перемычками, благодаря чему осуществляется движение воды по отопительному прибору. У современных регистров более высокая теплоотдача, чем у традиционных советских батарей. Самые популярные регистры из алюминия имеют лучшие технические характеристики. Используются самодельные батареи в маленьких квартирах или помещениях, обеспечивая должный прогрев имеющегося пространства.

Исправление ошибок

Иногда, неправильно произведенные замеры помещения, приводят к неверным расчетам. Установленный радиатор отопления работает неэффективно, в помещении прохладно. Не стоит сразу же бросаться и делать новый прибор, затрачивая и время, и деньги. Есть способ, как можно повысить тепловую отдачу.

Для этого необходимо увеличить площадь нагрева. Единственный в данном случае вариант – приварить к трубной конструкции ребра из металлического листа толщиною 1,0-2,0 мм. Форма ребер может быть разной, главное – их площадь.

Поэтому из листа железа вырезаются, к примеру, прямоугольные куски размерами по длине больше высоты радиатора, по ширине 100-150 мм. В них с одной стороны вырезаются полукруги диаметром 100 мм. На каждом куске листа по два полукруга, расстояние между которыми определяется промежутком между двумя трубами в батарее.

Готовые формы привариваются к отопительной конструкции. Чем их больше, тем выше теплоотдача прибора.

Материал изготовления

Если делать выборку в зависимости от материала изготовления, то регистры можно классифицировать на следующие категории:

  1. Стальные;
  2. Алюминиевые;
  3. Чугунные.

Какие регистры отопления лучше выбрать? Самыми распространенными стали стальные регистры. Их подключение к системе отопления осуществляется посредством резьбы или сварки. Такие устройства имеют хорошую теплоотдачу и приемлемую стоимость.

Алюминиевые регистры имеют гораздо меньший вес, чем стальные. К тому же, они устойчивы к коррозийному влиянию, изготавливаются без соединительных швов и обладают хорошей теплоотдачей. Основной недостаток таких устройств – очень высокая цена.

Регистры, изготовленные из чугуна, подключаются к отопительной системе при помощи фланцевого соединения. Они довольно просты в установке и дешево стоят. К минусам чугунных изделий можно отнести малую инертность, которая существенно снижает время прогрева регистров.

Расчет количества ребер

Расчет регистров отопления необходимо осуществлять еще до их приобретения. Очень важен диаметр труб: специалисты считают, что для частного дома подойдут трубы с диаметром сечения в диапазоне от 3 см до 8 см. Такое решение обуславливается тем, что обычный отопительный котел не способен выдать большее количество тепла, поэтому слишком большие поверхности не будут прогреваться полностью.

При расчетах нужно обращать внимание на длину одного ребра регистра и теплоотдачу на метр этой длины. Например, метровая труба с 6-сантиметровым сечением может обогреть один квадратный метр площади

При подсчете необходимого количества ребер округлять полученный результат нужно в большую сторону. Расчет количества регистров отопления должен также учитывать особенности здания. Например, если в здании установлено большое количество окон и дверей, или если стены тонкие и плохо утеплены, то количество регистров можно увеличить на 20-50%.

Элементарный расчет отопительного регистра

Если у покупной батареи уровень теплоотдачи можно узнать из ее паспорта, то в случае с самодельными нагревателями все приходится рассчитывать самому. Иначе эффективно и равномерно прогреть помещение не получится.

Подсчет необходимой мощности радиатора для обогрева помещения

Для расчета пользуются формулами, может, и несложными, но требующими определенных математических навыков. Еще вариант – онлайн-калькуляторы, которых сейчас более чем достаточно в сети. Строго говоря, тема довольно обширна и заслуживает отдельной статьи, поэтому воспользуемся простыми способами подсчета. В любом случае, этому вопросу стоит уделить пристальное внимание, иначе ваши домашние будут жаловаться, что батареи плохо греют и в комнате холодно.


Упрощенная методика вычисления необходимой тепловой энергии заключается в подсчете площади обогрева с последующим умножением на 100. Почему так? Потому что для комфортного проживания на квадратный метр нужно 100 Вт тепла. Чтобы быть точнее в расчетах, учтем количество оконных проемов и стен:

  • Помещение с одним окном и одной внешней стеной – 100 Вт на 1 м² площади.
  • Помещение с одним окном и двумя наружными стенами – 120 Вт на 1 м².
  • Помещение с двумя окнами и двумя внешними стенами – 130 Вт на 1 м².

Важно! Расчеты подходят для помещений с потолками не более 3 метра, когда дом находится в условиях умеренного климата средней полосы. Если здание расположено в северных регионах, то результат нужно умножить на коэффициент 1,2-2,0, а если в южных широтах – на 0,7-0,8.

Простой расчет тепловой мощности радиатора из стальных труб

Зная, к чему стремиться, остается подобрать конструкцию отопительного прибора, которая удовлетворяла бы вашим потребностям. Как это выполнить?

Есть элементарное решение – воспользоваться таблицей. В ней уже рассчитаны показатели теплоотдачи трубного проката. В значениях учитывается температурный режим, при котором на подаче температура теплоносителя составляет +90℃, а на обратке +20℃.


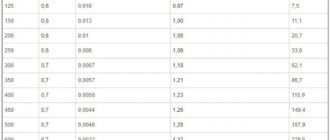

Итак, нижеприведенная таблица позволяет узнать тепловую мощность одного погонного метра трубы регистра на квадратный метр отапливаемой площади.

Внешнее сечение трубы, мм

Обогреваемая площадь помещения, м²

Какой металл лучше

Для начала отметим, что конструкции подобного рода могут предназначаться как для теплоотдачи, выполняя функцию радиаторов, так и для забора тепла, когда трубчатый регистр монтируется непосредственно в топочной камере котла или печи.

Плюс в некоторых моделях вместо жидкостного теплоносителя используется разогретый газ, к примеру, радиаторная дымоходная труба.

  • Стальные трубы для радиаторов отопления заслужено считаются лидерами данного сектора рынка. Конечно, теплоотдача стали не так высока, как у алюминия или меди, она подвержена коррозии и требует регулярного ухода. Но эти недочеты с лихвой компенсирует доступная цена, а также широкий диапазон типов и размеров. Кроме того варить обычный черный металл гораздо проще нежели цветной.
  • Нержавеющая сталь для таких конструкций используется крайне редко. Не считая того, что ее стоимость, мягко говоря, далека от бюджетной, для пайки нержавейки применяется аргонная сварка, а работать с ней может далеко не каждый профессиональный сварщик.

Важно: оцинкованное железо в данном случае использовать просто нет смысла. Тонкое цинковое напыление в процессе сварки попросту сгорает

В результате и без того слабый сварной шов, дополнительно поражается коррозией.

Использование медных трубчатых регистров оправдано только в случае медной разводки по дому. Теплоотдача меди в четыре раза выше, нежели у черных металлов, поэтому здесь можно говорить про отопление трубами без радиаторов, точнее с минимальным количеством радиаторов. Но, во-первых, цена на медь баснословно высока, а во-вторых, этот металл очень требователен к условиям эксплуатации.

Медная разводка отопления.

  1. Медные системы требуют тонко очищенного теплоносителя, не имеющего твердых абразивных вкраплений.
  2. В таких системах фурнитура должна быть медной или из совместимых металлов, таких как бронза, никель, хром или латунь. Причем алюминий с медью категорически запрещено совмещать.
  3. Медные трубопроводы в обязательном порядке требуют качественного заземления, так как существует опасность электрохимической коррозии.
  4. Медь материал мягкий, поэтому система нуждается в дополнительной защите, естественно кожухи и щиты также стоят денег.

Чугунные радиаторные трубы отопления, показанные на фото, в промышленных зданиях и технических помещениях используются до сих пор. Но вес такой конструкции гораздо выше, нежели у бытовой чугунной батареи. Учитывая не эстетичный вид и довольно низкое КПД, популярностью они не пользуются.

Трубчатые чугунные батареи.

Совет: чугунные трубчатые регистры как нельзя лучше подходят для установки в топочную камеру. Оптимальная теплоемкость, низкая цена и неприхотливость в отношении теплоносителя делают их лидерами данного направления.

Преимущества самодельных радиаторов

Основные достоинства радиаторов, сделанных своими руками:

  1. Возможность проявить себя, свою фантазию и придать комнате интересный вид.
  2. Самостоятельная оценка теплопотерь или теплоотдачи, составление индивидуального плана по установке, согласно характеристикам и целям эксплуатации жилого помещения.
  3. Использование подручных материалов, запчастей и оборудования.

Для того, чтобы сделать батарею своими руками, Вам понадобятся:

  • сварочный аппарат (не обязательно мощный);
  • электроды;
  • лист нержавеющей стали особой прочности (от 3 мм), размером 100х500 мм;
  • стальные трубы: марка ВГП Ду-25, длиной 20 см; длина 2 м, диаметр 100х3 мм;
  • сгон марки Ду-25, длиной 100мм х 2шт.;
  • заглушка марки Ду -25 х 1 шт.;
  • болгарка с кругом по металлу (шлифовальная машинка).

Изготовление регистра своими руками

Самодельные регистры для отопления довольно просты, и особых навыков при их изготовлении не требуется. Достаточно лишь опыта работы со сварочным аппаратом и наличия основных деталей для изготовления.

При создании регистров своими руками используется следующий алгоритм:

  1. Сперва заготавливаются трубы соответствующих диаметров и нарезаются заготовки;
  2. Проводится зачистка внутреннего пространства трубы, чтобы понизить сопротивление энергоносителю;
  3. На торцах необходимо приварить заглушки. Некоторые заглушки необходим снабдить отверстиями;
  4. Теперь можно соединять горизонтальные трубы большого диаметра уменьшенными вертикальными трубами;
  5. На этом этапе устанавливаются краны, которые позволят удалять скапливающийся в системе воздух;
  6. Последний шаг: зачистка всех швов и окраска поверхности регистра масляной краской.

Регистры отопления из профильной трубы будут обладать всеми необходимыми параметрами. При сборке переносных конструкций необходимо вмонтировать нагревательный ТЭН мощностью 1,5-6 Вт, который можно будет подключать к розетке. Подключая регистры к отопительным котлам, можно увеличить производительность системы, установив циркуляционный насос.

Выбор конфигурации отопительного прибора

Самодельные конструкции радиаторов в основном делаются на основе металлических труб диаметром 80 – 150 мм.

Конструктивные особенности ограничиваются двумя вариантами исполнения:

  1. Решётка.
  2. Змейка.

Решётчатое исполнение батареи отопления отличается от «змейки» несколько иным построением контура, причём, в зависимости от вариаций в таких батареях, распределение теплоносителя может быть разным.

Змеевиковые конструкции фактически имеют однообразное исполнение, предполагающее строго последовательное движение теплоносителя.

Решётчатые регистры строятся по разной схематике:

  • с одной или двумя перемычками и односторонним питанием;
  • с одной или двумя перемычками и разносторонним питанием;
  • параллельным включением труб;
  • последовательным включением труб.

Число труб одной сборки может составлять от двух до четырёх и более. Редко, но встречается также практика изготовления однотрубных регистров.

Змеевиковая сборка обычно содержит не менее двух труб, соединённых с одной стороны глухой перемычкой, с другой – проходной перемычкой, которые изготовлены из двух трубных отводов (2х45º). Следует отметить, что исполнение регистров отопления формой змеевика используется значительно реже, чем конструкции «решётки».

Оба варианта изготовления – решётчатый и змеевиковый – можно сделать не только на основе классических круглых, но также на основе профильных труб.

Профильные трубы видятся несколько специфичным материалом, так как требуют несколько иного подхода при сборке радиаторов отопления. Однако регистры из профильной трубы получаются более компактными и занимают меньше полезного пространства, а этот фактор тоже немаловажен.

Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
