Какие металлопластиковые трубы лучше подходят для теплого пола + пошаговая инструкция по самостоятельному монтажу


Если принято решение устанавливать в доме водяной тёплый пол, обычно тщательно рассматриваются все «за» и «против» по каждому материалу.

А стоит ли монтировать тёплый пол из металлопластиковых труб – выгодно ли это, надёжно ли, и если да, то как всё сделать правильно своими руками.

Характеристики труб из металлопластика

Высокие потребительские свойства этого вида обусловлены многослойным строением материала. Его структура содержит пять слоев: несущий внутренний и внешний защитный слои из полимера, между которыми на клеевых прослойках встроен алюминиевый сердечник (на фото).

Каждый слой выполняет свои функции, определяющие параметры продукции.

Основными характеристиками металлопластиковых отводов являются следующие:

  • Температура эксплуатации. Максимальное значение для металлопластика равняется 110 градусам, в то время как для водяных полов эта величина составляет 40 градусов.
  • Рабочее давление. Металлопласт способен выдерживать при 95 нагрузку в 10 атмосфер (примерно 10 бар). Предельный показатель для напольного отопления – 6 бар.
  • Минимальный радиус изгиба. Для ручного способа он составляет 80 мм, с использованием инструмента – 45 мм.
  • Проходимость, измеряемая внутренним сечением.

Преимущества металлопластика для тёплого пола

Приемлемый коэффициент расширения. То есть при нагреве, трубы не слишком увеличиваются.Алюминиевый слой делает трубу и прочной и эластичной.

Отличное качество, если учесть, что трубу просто вливают в бетонную плиту.Трубы можно гнуть, при этом они сохраняют свою форму – это очень удобно для тёплого пола. Змейку можно согнуть из единого куска, не прибегая к стыковкам, которые являются слабым местом системы.Температура, при которой труба способна стабильно работать + 95 °C, что может быть маловато для обычного отопления, но вполне достаточно для системы тёплый пол. Её как правило разогревают до 28 – 36 °C.Рабочее давление 10 бар, при том, что в среднестатистической домашней системе, 1,5 – 5 бар.

Укладка труб из металлопластика

Клей используется термостойкий, он обеспечивает надёжное сцепление разнородных материалов, они не расслаиваются.

Соединять трубу удобно – можно обойтись без специального оборудования. Нужно просто подобрать в магазинах переходники, фитинги и муфты для всех мест стыковки.

Плюсы и минусы

Потребители и профессиональные мастера к достоинствам металлопластиковых каналов относят:

  • Хорошую устойчивость к высоким температурам, следствием чего и стало их использование в водяных полах.
  • Легкость и удобство монтажа, с ними проще работать.
  • Пластичность материала, способность сохранять заданную форму, трубы легко гнуть даже руками, что позволяет укладывать их различными конфигурациями.
  • Устойчивость ко всем видам коррозии.
  • Гораздо меньшее линейное удлинение.
  • Отсутствие кислородной диффузии.

К недостаткам относят:

  • Разницу в коэффициенте теплового расширения у полиэтилена и алюминия, что со временем приводит к расслоению каналов.
  • Значительный радиус изгиба, из-за чего при неаккуратном монтаже случаются заломы.
  • Ослабление фитинговых соединений из-за регулярных колебаний температуры среды.

Недостатки

Как и все другие системы, водяные полы имеют недостатки:

  • сложность монтажа;
  • требуется установка водяного насоса для увеличения давления воды в горизонтально расположенных трубах;
  • уменьшение высоты помещения за счет нескольких слоев, требуемых для монтажа такой системы;
  • не подходят для использования в квартирах, так как из-за такой системы падает давление воды в стояках. Подробнее о преимуществах и недостатках данной конструкции смотрите в этом видео:

Чаще всего водяной пол используется для отопления частных домов, в этом случае он полностью себя оправдывает по долговечности и экономической выгоде.

Лучше всего привлечь специалистов, которые выполнят все работы, строго придерживаясь технологии монтажа. Они помогут правильно рассчитать расход материалов и шаг укладки труб.

Виды

В конструкциях водяных полов применяются различные виды трубных изделий: стальные, медные, полипропиленовые, из нержавеющей стали, из полиэтилена. Сегодня трубы из металлопласта и REX (сшитый полиэтилен) опередили соперников и соперничают между собой. Какие из них лучше, выбирает потребитель исходя из своих интересов и финансовых возможностей.

Эксплуатационные качества металлопластовых труб определяют следующие составляющие:

  • Тип полимера для основного и защитного слоев.
  • Толщина алюминиевого армирующего слоя.
  • Типоразмер изделий.

Эти параметры и отличают сегодня изделия на рынке.

Из полимерных материалов в современных моделях зарекомендовал себя сшитый полиэтилен PEX и его разновидности – PEX-A, PEX-B, PEX-C, PEX-D. Преимущество пекса – высокая прочность и способность возвращать начальную форму после незначительной деформации.

Другой полимер – PE-RT. Он отличается термостойкостью, переносит температуру до +124С. Соединять отводы можно как фитингами, так и сваркой, что более надежно.

Изделия с применением ПНД (полиэтилена низкого давления) мало пригодны для напольного отопления: при t 70° они деформируются.

Крепление труб

Крепится труба несколькими способами. Можно положить арматурную сетку на слой теплоизоляции, а к ней, с помощью проволоки, прикрепить трубу. При этом сетка выполняет функции разметки и может использоваться как армирующий элемент будущей стяжки. Шаг крепления трубы составляет 1 м. Если применяется проволочный способ крепления, то не стоит забывать, что наличие небольшого зазора необходимо. Если труба при помощи проволоки слишком сильно притянута, то через несколько лет эксплуатации она значительно деформируется. Это возможно из-за разного теплового расширения проволоки и трубы.


Варианты крепления труб к арматуре, к ленте

Когда горячая вода протекает через трубы, то отдает окружающему пространству часть своей энергии. В итоге температура падает. Может получиться так, что одна часть комнаты будет обогреваться хуже другой. Чтобы этого не случилось, нужно соблюдать некоторые условия. Рекомендуемое значение длины уложенного контура трубы – 50-60 м, оно не должно превышать 80-90 м . Если не получается уложиться в это расстояние, то нужно установить коллектор. Если в одном помещении получилось два контура, то необходимо приобрести коллектор с двумя выходами, три – с тремя и так далее.

Советы по выбору

При подборе материала учитывают следующие факторы.

  • Размер бюджета, выделяемого на сооружение водяного пола. Надо учитывать, что для данного проекта труб потребуется гораздо больше, чем на отопительную систему в доме. На площадь 20 м2 потребуется как минимум бухта из 100 погонных метра металлопласта.
  • Удобство в проведении монтажа. С изделиями, которые легче гнуть, быстрее и проще соединять, меньше риска получить залом и больше шансов сделать надежную систему.
  • Прочность, эластичность и теплопроводность труб определяет толщина алюминиевого сердечника. Чем он толще, тем жестче разводка. Для самостоятельного монтажа лучше выбрать изделия с армированным слоем 0,15-0,2 мм.
  • Для устройства водяного пола приобретают отводы внутренним диаметром 16 или 20 мм.

Подготовка поверхности


Выравнивание полусухой стяжки

Перед монтажом теплого пола необходимо очистить черновой пол от грязи и пыли, после чего можно выявить его неровности. В помещении, согласно стандартам, перепад высот не должен превышать 5 мм. Если все-таки неровности выявлены, то придется добиться ровной поверхности. Это можно сделать двумя способами:

  1. Сделать черновую стяжку. Можно из бетона или пескобетона.
  2. Если на полу много мелких неровностей, то можно насыпать несколько ведер песка и разровнять его правилом.

Если не выровнять поверхность, то при дальнейшей эксплуатации пола могут возникнуть проблемы, такие как ухудшение теплоотдачи, увеличение гидравлического сопротивления, завоздушивание системы.

Примерная цена

Реализуются металлополимерные трубы в отрезах и бухтах. Стоимость определяется качеством полимера, размером сечения и производителем.

Так, металлопластиковые изделия итальянской фирмы ICMA – 16*2 мм (PE/AL/PE-RT) стоят 33 рубля за метр. Продукцию Valtec (Россия) 16*2 мм с PEX-В можно приобрести за 60 рублей. Отводы итальянской компании Юни-Фит PEX-b/PEX-c размером 20*2 мм обойдутся в 175 рублей.

Стоимость

Смета зависит от площади помещения, состояния основания, количества материала. При выполнении работы монтажными организациями цена услуг в среднем составляет:

  • укладка одного метра – от 350 до 450 рублей;
  • то же самое, но с подготовкой основания – 600-700;
  • за монтаж коллектора придется заплатить 1000-2500;
  • за установку распределительного шкафа возьмут 1000-1500;
  • скрытый коллекторный ящик будет стоить 1500-2500.

Помимо услуг, нужно заплатить за 1 метр трубы в зависимости от качества и диаметра (35-90 рублей). Компрессионные фитинги для соединения прямых участков обойдутся в 130-380, а сложные – в 500-700 рублей. Стоимость прессовых типов составляет от 100 до 250 рублей. Исходя из приведенных расценок, установка конструкции в комнате площадью 12 м² будет стоить 17-20 тысяч рублей.

Сколько трубы потребуется для теплого пола

Чтобы рассчитать объем материала, определяют необходимую мощность обогрева конкретных площадей, подходящую схему монтажа, шаг укладки. Для расчета берется за основу устоявшийся показатель: на 1 м2 помещается 5 м труб. Нужное количество погонных метров вычисляется по формуле:

L = S/N x 1,1

Здесь: S – площадь покрытия; N – шаг укладки; 1,1 – запас на отходы.

Сюда же прибавляют длину подключения к коллектору.

Так, для комнаты 12 кв. м при шаге укладки 0,15 м и длиной от пола до коллектора 3 м, получим:

12:0,15×1,1 +(3×2) = 94 м.

Калькулятор расчета

На сайтах производителей, в учебных видеороликах можно воспользоваться программами онлайн калькуляторов. Достаточно ввести исходные данные – площадь помещения, шаг укладки, желаемую температуру в помещении, тип стяжки, утеплителя, вид и типоразмеры труб – и программа выдаст расчетную мощность теплового потока в ватах с одного квадратного метра. Изменяя шаг укладки, виды труб можно определить оптимальную величину теплового потока.

Уже исходя от рассчитанной теплоотдачи, высчитывают количество необходимого материала. Как правило, при шаге 200 мм на один квадратный метр укладывается 5 метров трубы.

Расчёт материала и схема

Рассчитывается необходимая длина труб. Оптимальным шагом между витками считается 30 — 35 см. Зная габариты комнаты, можно вычислить длину трубы для неё.

Существенно сэкономить длину, не в ущерб результату, можно, если не проводить отопление под стационарными предметами, мебелью и т. д. Это позволит не только сократить расход трубы, но и избежать локального перегрева в будущем.

Зарисовывается схема укладки тёплого пола. Есть два варианта:

Схемы укладки труб водяного теплого пола

Змейку укладывать проще, но прогрев она даёт неравномерный – в дальней части комнаты вода будет горячая, а по мере продвижения к выходу, температура всё ниже.Этим можно воспользоваться, подогрев самые востребованные участки, а в маленьких комнатах разница практически не ощущается.

Спираль даёт ровный прогрев, только укладывать её немного сложнее, нужно делать двойной шаг, чтобы в дальнейшем проложить «обратку».

Способы соединения труб из металлопластика

Соединительный монтаж металлопластовых отводов исполняется с помощью двух типов фитингов:

  • Компрессионных.
  • Прессовых.

При укладке гибких труб они в основном не требуются. Но при подсоединении к коллекторам и ряде других случаев без них не обойтись.

Компрессионный способ горазда проще, не требует инструментов, кроме разводного ключа.

Пресс-фитинги соединяют надежнее, но это соединение неразъемное.

Как проводится монтаж металлопластиковых труб?

В первую очередь необходимо высчитать максимальную длину контура, при этом укладку проводят с шагом в 0,3-0,35 м. Если подсчитать площадь комнаты, то можно вычислить общую длину греющего контура для теплого пола.

Экономия на длине без потери производительности системы возможна, если не проводить обогрев контуром площадей под мебелью или массивными предметами. Так сокращается длина трубопровода и отсутствует перегрев системы. Составляется проект укладки контура для теплого пола по спирали или змейкой.

Сделать змейку легче, но она отличается неравномерностью прогрева. Дальняя комната, к примеру, будет обогреваться более горячей водой, чем у дверного проема на входе в комнате.

Это свойство может быть использовано для отопления разных зон помещения – в местах частого посещения нужен более жаркий теплоноситель, а в местах редкого использования воздух может быть прохладнее.

Укладка по спирали даст равномерное распределение воды, но монтаж проходит сложнее из-за необходимости в двойном шаге для обратки.

Использование фитингов

Фитинги могут быть разборными (компрессионными или обжимными), а также прессовыми. Прессовые устройства легче устанавливать, но покупать для них специальное оборудование не всегда целесообразно.


Фитинги для металлопластиковых труб

Разборные фитинги проще и дешевле при монтажных работах, но в их применении есть смысл при небольшом метраже объекта. Продолжительность укладки обжимных или компрессионных устройств обычно довольно длительная.

Как используются обжимные фитинги:

  • Труба с обоих сторон обрабатывается калибратором до идеально ровного круга. Наждачкой проходятся по поверхности и убирают заусенцы;
  • Гайка с фитинга скручивается вместе с накидным кольцом. Качество уплотнителя необходимо проверить особенно тщательно – не должно быть выступов из паза;
  • Обжимное кольцо (сухарь) надевают поверх накидной гайки на первом участке трубы;
  • Штуцер фитинга вставляют до самого упора;
  • Кольцо и гайка прикручиваются вплотную к фитингу;
  • Гайка прикручивается рожковым ключом до упора.

Монтаж пресс-фитинга:

  • Труба по краям обрабатывается калибратором;
  • Обжимной фитинг надевается как можно глубже;
  • Насадка в прессе подбирается соответствующего диаметра, оборудование работает с вращением основания, что облегчает работу с ним;
  • В устье пресса вставляется труба, обжимается и отправляется на монтаж контура.

При стыках труб внутри одной комнаты необходимо избегать помещения фитингов в бетонную стяжку, лучше вывести его в стену и прикрыть плинтусами.

Монтаж отопления для пола своими руками

Сооружение водяного пола как вспомогательного источника обогрева в небольшом помещении можно сделать самостоятельно, с учетом наших рекомендаций. Большой объем работ лучше поручить профессионалам.

Для монтажа собственными силами необходимо провести расчет материала, закупить его и подготовить инструменты.

Необходимые инструменты и материалы

В состав нужных материалов входят не только трубы. Понадобятся:

  • Коллектор.
  • Соответствующие фитинги.
  • Демпферная лента.
  • Крепежные детали.
  • Материалы для гидроизоляции и утепления.
  • Составляющие бетонной смеси.

Инструмент подбирается согласно видам работ:

  • Трубогиб или пружина.
  • Ножницы по пластику.
  • Лопата, мастерок, шпатель и прочее для бетонных работ.

Чертежи и схемы

Структура водяного пола

Варианты укладки труб напольного отопления

Технология монтажа

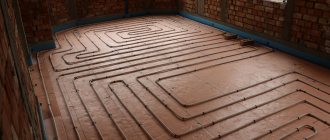

Схемы укладывания труб предполагают в основном два варианта: змейкой и улиткой.

Первый считается более простым и удобным в монтаже. Однако по этой схеме горячая вода при движении по трубопроводу постепенно остывает и получается, что температура в одной части контура будет ниже, чем в другой. Вопрос решается установкой насоса.

Вариант с улиткой позволяет равномерно нагревать контур. Метод подразумевает меньше изгибов, что для металлопласта с его возможными заломами важно.

Ход работ

  1. Вначале выравнивают всеми доступными способами бетонное основание.
  2. Размечают линии укладки с учетом выбранного шага, по ним выполняют установку крепежа в виде клипс.
  3. Далее укладывают гидроизоляционные и утепляющие материалы.
  4. Около стен крепят специальную ленту, защищающую бетонную заливку от трещин в случае деформации труб.
  5. Устанавливают коллектор, помещают туда концы отводов.
  6. Разматывают и монтируют трубы по линиям разметки, защелкивая в клипсы.
  7. Для загиба петель используют специальную пружину. Она надевается на трубу и с её помощью гнут изделие на нужный радиус.
  8. Подключают трубы к шкафу.

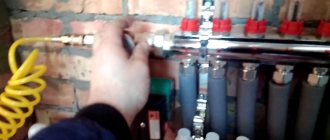

  9. Проводят опрессовку установленной системы, наполняя её водой под напором.
  10. В случае успешного результата начинают заливку стяжки.

Видео – монтаж водяного пола

Особенности монтажа

В качестве теплоизоляционного слоя раньше укладывали полистерольную фольгу. Сейчас появились профильные плиты из пенополистирола, снабженные специальными бобышками для удобства монтажа гибких труб.

В случае, когда нет возможности сделать стяжку, устраивают реечный пол. Между витками крепят бруски, по ним настилают напольное покрытие.

Инструменты для установки

  • Трубогиб или пружинный кондуктор.
  • Резак (инструмент, напоминающий клещи), помогает сделать чёткий, строго перпендикулярный срез без вмятин и скосов. Если нет возможности приобрести резак, воспользуйтесь острым строительным ножом, но ни в коем случае не ножовкой по металлу (она оставляет рваный срез со множеством заусенцев).
  • Калибратор (крестообразный инструмент с концами разного размера под различные диаметры).
  • Рожковые ключи.
  • Наждачка.
  • Пресс-клещи. Удобно и быстро идёт монтаж с прессовыми фитингами. Для их обжима используются специальные пресс-клещи. Бывает также электрический пресс-инструмент (редуктор увеличивает усилие нажатия до нескольких тонн), относится к профессиональному оборудованию и стоит дорого.

Водяной теплый пол в частном доме – оптимальный вариант для создания комфортного микроклимата в помещении. Теплый пол водяной своими руками – особенности проектирования и монтажа.

Какой теплый пол подойдет под ламинат, читайте в этой теме.

Варианты устройства теплого пола в частном доме рассмотрим здесь: . Монтаж под стяжку и без стяжки.

Советы по обслуживанию

Системы теплых полов выходят из строя редко. Но чтобы это не произошло неожиданно, регулярно следует проверять арматуру и насос, обслуживающие разводку.

Если в систему попал воздух, придется проводить опрессовку при помощи опрессователя, который можно арендовать на время, или приглашать специалиста с этим оборудованием.

Следует внимательно следить за температурным режимом. Значение, превышающее производителем, существенно сокращает срок работы металлопласта.

Как устранить течь в конструкции

Протечка обнаруживается по мокрым пятнам на полу или появившемуся падению теплоносителя в контуре.

Необходимо сразу же выключить подачу воды и отключить насос.

Теплоноситель сливают через сливной вентиль.

В месте протечки снимают перфоратором слой бетона.

Вырезают поврежденный отрезок и на его место присоединяют с помощью двух фитингов новый кусок отвода.

После завершения ремонта производят проверку работоспособности системы, восстанавливают стяжку.

Полистерольная технология монтажа

Ключевым преимуществом этого способа обустройства рассматриваемой системы является отсутствие необходимости заливки бетона. Это сильно упрощает и саму схему теплого пола, и установку конструкции. Использование рассматриваемой технологии дает возможность максимально сохранить показатель высоты комнаты. Поскольку толщина самого пола будет небольшой. Она формирует за счет плит из полистирола, которые выполняют роль теплоизоляции. Данный способ укладки трубопровода подходит для помещений, имеющих ограничения по нагрузке на перекрытия или при низком уровне потолков.

В трубы из полистирола монтируют пластины из алюминия, способствующие равномерному распределению потоков тепла. Трубы надежно крепятся к ним.

Если финишным покрытием будет паркет, сверху конструкции устанавливаю гипсо-волокнистый лист. Он нужен в качестве основания. Если в качестве финишного покрытия вы решите применять керамическую плитку или ламинат, желательно уложить два гипсо-волокнистых листа.

Схема полистирольной технологии монтажа выглядит следующим образом:

  1. Готовится базовое основание. Его нужно полностью очистить от загрязнений и пыли. В завершении необходимо проверить насколько пол ровный. Сделать это можно посредством уровня. Все имеющиеся дефекты нужно устранить, сделав поверхность максимально ровной.
  2. В соответствии со схемой укладки кладутся плиты из полистирола.
  3. Монтируются пластины из алюминия и металлопластиковые трубы. Важно, чтобы алюминиевые пластины покрывали 4/5 площади поверхности пола в комнате. Это нужно для наиболее эффективного нагрева.
  4. Происходит укладка гипсо-волокнистых листов.
  5. Монтируется окончательное напольное покрытие.

Отметим, что данную технологию монтажа теплого пола можно осуществлять как на бетонном, так и на деревянном основании. Если ваш дом целиком сделан из дерева, то нужно использовать другие методики установки трубопровода.

Монтаж финишной стяжки

Программа укладки финишной стяжки заключается в следующем. После проведения гидравлических испытаний производим укладку. Это завершающий шаг всей работы. Заливку стяжки выполняют из специальных строительных смесей, раствора с пластификаторами или специальных смесей для наливных полов.

Влажность и температура воздуха в помещении должна соответствовать значениям, которые рекомендуют производители строительных смесей. Необходимо подождать до полного высыхания финишного слоя и только после этого приступать к настиланию декоративного покрытия.
