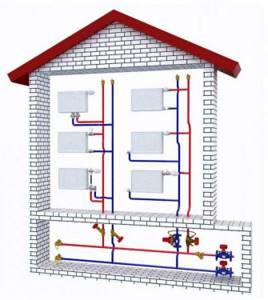

Схема разводки двухтрубной системы отопления многоквартирного и частного дома

Название системы «двухтрубная» говорит само за себя. Для работы требуется две трубы: одна подаёт подогретый до требуемого градуса теплоноситель, а вторая – возвращает его к котлу для восполнения потерянной температуры.

Такое решение позволяет реализовать как схему с естественной циркуляцией, так и с принудительной, а для нагрева теплоносителя использовать котлы на любом топливе. Двухтрубная система отопления популярна и в индивидуальном, и в масштабном строительстве.

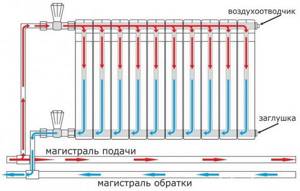

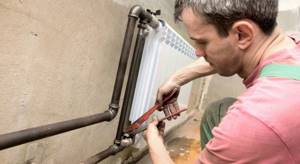

Подключение радиатора к системе с двумя трубами

Преимущества и недостатки однотрубной и двухтрубной систем отопления

Главное отличие двух схем отопления состоит в том, что двухтрубная система подключения более эффективна в работе благодаря параллельному расположению двух труб, одна из которых подает нагретый теплоноситель в радиатор, а другая – отводит остывшую жидкость.

Схема однотрубной системы представляет собой разводку последовательного типа, в связи с чем первый подключенный радиатор получает максимальное количество тепловой энергии, а каждый последующий нагревается все слабее.

Однако эффективность – важный, но не единственный критерий, на который нужно опираться, решая выбрать ту или иную схему. Рассмотрим все плюсы и минусы обоих вариантов.

Однотрубная система отопления

Преимущества:

• простота проектировки и монтажа;
• экономия материалов в связи с установкой только одной магистрали;
• естественная циркуляция теплоносителя, возможная благодаря высокому давлению.

Недостатки:

• сложный расчет тепловых и гидравлических параметров сети;
• проблематичность устранения допущенных при проектировке ошибок;
• все элементы сети взаимозависимы, при неисправности одного участка сети перестает работать весь контур;
• количество радиаторов на одном стояке ограничено;
• регулировка поступления теплоносителя в отдельную батарею невозможна;
• высокий коэффициент теплопотерь.

Двухтрубная отопительная система

Достоинства:

• возможность установки терморегулятора на каждый радиатор;
• независимость работы элементов сети;
• возможность врезки дополнительных батарей в уже собранную линию;
• простота устранения ошибок, допущенных на стадии проектирования;
• для увеличения объема теплоносителя в обогревательных приборах не нужно добавлять дополнительные секции;
• отсутствие ограничений протяженности контура по длине;
• теплоноситель с нужной температурой подается по всему кольцу трубопровода независимо от параметров нагрева.

Недостатки:

• сложная схема подключения по сравнению с однотрубной;
• больший расход на материалы;
• монтаж требует больших затрат времени и труда.

Таким образом, двухтрубная система отопления во всем отношениях более предпочтительна. Почему же хозяева квартир и домов отказывают от нее в пользу однотрубной схемы? Скорее всего, это связано с дороговизной установки и большим расходом материалов, необходимых для прокладки сразу двух магистралей. Однако следует учесть тот факт, что двухтрубная система предполагает использование трубы меньшего диаметра, которые стоят дешевле, поэтому общая стоимость обустройства двухтрубного варианта будет не намного больше, чем однотрубного.

Владельцам квартир в новостройках повезло: в новых домах, в отличие от жилых зданий советской застройки, все чаще используется более эффективная двухтрубная система отопления.

Варианты использования однотрубной схемы подключения радиаторов: фото

Существуют следующие варианты.

Схема разводки — одна из основных схем, которая выбирается с учётом этажности, количества радиаторов, запланированной суммы.

Вертикальная с большим количеством батарей

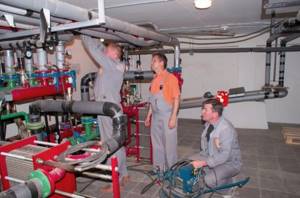

Обычно основная магистраль находится в подвале, от неё отходят стояки с меньшим диаметром, к ним подключаются отопительные приборы в квартире и трубы. Схема максимально проста и выполнение работы по ней дешево.

Разводка при этом бывает нижняя или верхняя. Если верхняя — подача прокладывается на чердаке или техническом этаже. Последовательно подключаются стояки, по которым теплоноситель поступает в квартиры.

Фото 2. Схема вертикальной одноконтурной системы отопления: 1- котел, 2 – циркуляционный насос, 3 – расширитель, 4 – воздухосборник.

Гибкостью эта схема не отличается, плюс следует сразу рассчитывать на большое количество радиаторов. Если проект рассчитан на использование гравитационного движения воды, такая схема подойдёт хорошо.

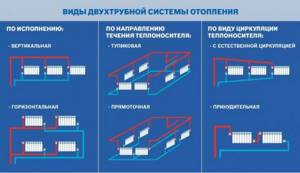

Типы двухтрубных систем

Двухтрубные системы делятся на виды в зависимости от:

• типа контура (открытый и закрытый);
• способа и направления тока воды (проточные и тупиковые);
• способа перемещения теплоносителя (с естественной и принудительной циркуляцией).

Системы с открытыми и закрытыми контурами

Двухтрубная система открытого типа в городских квартирах не прижилась из-за особенности, связанной с верхней разводкой труб, предполагающей использование расширительного бака. Это приспособление дает возможность контролировать и пополнять водой отопительную систему, но в квартире не всегда имеется место для монтажа такого объемного устройства.

Проточные и тупиковые

В проточной системе направление тока воды в подающей и отводящей трубе не изменяется. При тупиковой схеме теплоноситель в трубах подачи и возврата движется в противоположных направлениях. В такой сети устанавливаются байпасы, а радиаторы располагаются на замкнутых участках, что дает возможность отключать любой из них, не нарушая работу отопления.

С естественной и принудительной циркуляцией

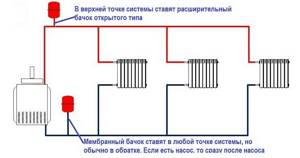

Для естественной циркуляции воды укладка труб производится с обязательным уклоном, в верхней точке системы устанавливается расширительный бак. Принудительная циркуляция осуществляется за счет насоса, установленного в возвратной трубе. Такая система требует наличия воздухоотводящих клапанов или кранов Маевского.

Подбор труб по диаметру

Выбор сечения труб нужно производить исходя из объема теплоносителя, который должен проходить за единицу времени. Он, в свою очередь, зависит от тепловой мощности, которая требуется для обогрева помещения.

В наших расчетах мы будем исходить из того, что размер тепловых потерь известен и имеется числовое значение теплоты, необходимой для обогрева.

Начинают расчеты с конечного, то есть самого дальнего радиатора системы. Чтобы вычислить расход теплоносителя для комнаты, понадобится формула:

G=3600×Q/(c×Δt), где:

• G − расход воды на обогрев помещения (кг/ч);
• Q − тепловая мощность, необходимая для обогрева (кВт);
• c − теплоемкость воды (4,187 кДж/кг×°C);
• Δt − разность температур между горячим и охлажденным теплоносителем, принимается равной 20 °C.

Например, известно, что тепловая мощность для обогрева помещения равняется 3 кВт. Тогда расход воды составит: 3600×3/(4,187×20)=129 кг/ч, то есть около 0,127 куб. м воды в час.

Чтобы водяное отопление было сбалансировано как можно точнее, необходимо определить сечение труб. Для этого используем формулу:

S=GV/(3600×v), где:

• S − площадь поперечного сечения трубы (м2);
• GV − объемный расход воды (м3/ч);
• v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Если в системе используется естественная циркуляция, то скорость движения будет минимальной − 0,3 м/с. Но в рассматриваемом примере возьмем среднее значение — 0,5 м/с. По указанной формуле рассчитаем площадь сечения, а исходя из нее − внутренний диаметр трубы. Он составит 0,1 м. Подбираем полипропиленовую трубу ближайшего большего диаметра. Это изделие с внутренним диаметром 15 мм.

Затем переходим к следующему помещению, рассчитываем расход теплоносителя для него, суммируем с расходом для рассчитанного помещения и определяем диаметр трубы. И так до самого котла.

Компоненты двухтрубной системы индивидуального отопления

Двухтрубная схема сети индивидуального отопления квартиры включает в себя следующие элементы:

• нагревательный котел;
• термостатические клапаны для радиаторов;
• автоматический воздухоотводящий клапан;
• устройство для балансировки;
• трубы и фитинги;
• радиаторы;
• вентили и краны;
• расширительный бачок;
• фильтр;
• температурный манометр;
• циркуляционный насос (при необходимости);
• предохранительные клапаны.

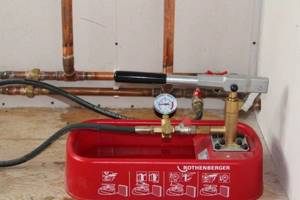

Монтаж двухтрубной отопительной системы с верхней и нижней разводкой

Двухтрубная система имеет разновидности по схеме монтажа. Наиболее часто используются верхний и нижний типы разводки.

Верхняя разводка

Укладка верхней разводки предполагает монтажные работы по закреплению системы отопления под потолочной частью комнаты. К батареям, установленным в местах скопления холодного воздуха (оконные проемы, балконные двери), подаются ответвления, идущие от главного трубопровода. В нижнюю часть трубопровода, который является отводным, попадает жидкость, в процессе циркуляции успевающая остыть. Такая система подходит для обширных помещений, в однокомнатных или двухкомнатных квартирах установка отопления с верхней разводкой не рекомендуется, так как это с экономической и с дизайнерской точки зрения невыгодно для владельца.

Монтаж отопительного контура с верхней горизонтальной разводкой выполняют по следующей схеме:

1. Угловой фитинг, необходимый для подсоединения трубы, направленной вверх, монтируют к отводу котла.
2. С помощью тройников и углов производят горизонтальный монтаж верхней линии: тройники устанавливают над батареей, углы – по бокам.
3. Завершающим этапом монтажа верхней горизонтали является установка тройников с патрубками на батарее, дополненной перекрывающим вентилем.
4. На нижней ветке производится присоединение отводящих концов к общей возвратной магистрали, на участке которой устанавливается нагнетающая насосная станция (циркуляционный насос).

Нижняя разводка

В сети с нижней разводкой монтируются отводящие каналы и подающие теплопроводные трубы. Превосходство нижней схемы монтажа выражается в следующем:

• Трубы отопления расположены в нижней, малозаметной части помещения, что дает больше возможностей для реализации различных дизайнерских проектов.
• Минимальный расход труб: все монтажные работы ведутся практически на одном уровне. Точка разводки и патрубки радиаторов располагаются на небольшом расстоянии друг от друга.
• Благодаря простоте схемы монтаж такой системы будет под силу даже непрофессионалу.

Важно! Нижнюю разводку монтируют только в том случае, если циркуляция теплоносителя будет выполняться принудительно, в противном случае вода не будет перемещаться по трубам отопления. Эта схема применима исключительно в городских квартирах или одноэтажных зданиях.

Одним из минусов схемы является сложность регулировки и балансировки, но простота монтажа и надежность в эксплуатации перекрывает эти недостатки.

1. Монтажные работы начинают с отвода от патрубков котла с помощью углового фитинга по направлению вниз.
2. Разводка выполняется на уровне пола вдоль стены с помощью двух одинаковых по диаметру труб. Одна из них соединяет патрубок котла с входом в батарею, другую подводят к принимающему трубопроводу.
3. Соединения радиаторов с трубами выполняют с помощью тройников.
4. Расширительный бачок располагается в высшей точке подающей трубы.
5. С циркуляционным насосом соединяется конец отводящей трубы, сам насос располагается у входа в нагревательный бак.
