Как сделать трубогиб для профильной трубы своими руками: чертежи, фото

Станок для гибки профильной трубы является очень популярным видом металлообрабатывающего оборудования. Объясняется это тем, что трубные изделия данного типа сегодня активно применяются во многих сферах, в том числе и для решения бытовых нужд. Если резка профильной трубы легко выполняется даже при помощи ручного инструмента, то для изгиба такого изделия необходимо использовать специальный станок для гибки труб.

Гибка профильной трубы на самодельном станке

Вариантов получения такого станка в свое распоряжение может быть всего два: приобретение серийного оборудования, на что необходимо будет выделить значительные финансовые средства, или изготовление устройства для гибки профильных труб своими руками. На сегодняшний день есть множество конструктивных схем, по которым могут быть изготовлены самодельные станки для гибки профильных труб. На наиболее простых из них и, соответственно, наиболее популярных среди домашних мастеров стоит остановиться подробнее.

Варианты устройства

Есть проверенный дедовский способ, но его эффективность невысокая, а трудоемкость, напротив, значительная. Для этого берут полую трубу, засыпают ее песком, закрывают заглушками оба края. Затем необходимо взять газовую горелку и докрасна накалить участок. Чтобы не было непроизвольного сгибания, рекомендовано использовать трафарет, но большинство подобных процедур происходит просто с помощью любого стального крепкого бруска, о который можно упереть металл. Но чтобы получить достаточно высокую точность, а также сделать весь процесс значительно проще, мастера используют трубогибы.

Разновидности устройств:

• Рычажные. Они работают по типу классического рычага, то есть нужно приложить усилие на одном конце, а второй установить в шаблоне.
• Ручные.
• Дроновые.
• Арбалетные.

Последние очень ценятся среди специалистов, поскольку с ними можно производить изгиб даже на очень коротких трубках, не нагревая деталь.

Принцип работы трубогиба

Основной процесс очень простой: труба подвергается значительному температурному изменению, сталь становится более податливой. Затем заготовка помещается в прокатное устройство между тремя валами, которые одновременно служат моделью. От их расположения и диаметра зависит радиус будущего элемента. Все ролики делятся на направляющие и прижимные. Первые только удерживают деталь, в то время как последние и задают угол искривления. Отметим, что многократное изменение состояния (как нагрев, так и деформации) приводит к потере прочности.

Классификация по типу привода

В зависимости от сложности поставленной задачи, типа и радиуса, а также от материала заготовки и необходимой точности, уровня производства, могут потребоваться разные станки:

• Гидравлические. С ними можно гнуть трехдюймовые элементы. Они очень производительны, имеют высокую скорость и точность.
• Электромеханические. Рассчитаны уже на больший диаметр, чаще всего применяются для работы с магистральным трубопроводом.
• Ручные. Они приводятся в движения человеком, поэтому силы нажатия хватает только для маленьких профтруб.

Сделать или купить?

При наличии финансовых средств на покупку оборудования для развития производства или выполнения холодной ковки своими руками, можно сосредоточиться на выборе подходящих моделей. Существует множество отечественных и иностранных фирм, предлагающих станки, где учитываются все требования и пожелания клиентов. Главное, чтобы финансовые возможности покупателя совпадали с ценами производителя оборудования: ручного и электрического, разных типов: улитка, гнутик, фонарик, твистер и прочие.

Как сделать самодельный трубогиб для профильной трубы своими руками, используя шаблон

Этот метод подходит для начинающих специалистов и для домашнего использования. Для этого понадобятся деревянные доски – их размер должен по 1 см с каждой стороны превышать диаметр конструкции. На торцах необходимо предусмотреть уклон, это позволяет заготовке не съезжать с устройства. Полученный трафарет требуется крепко установить на поверхности, подойдет ровный пол. Рядом – держатель, уже металлический, он нужен для упора.

Профтруба помещается между двумя этими элементами и мягко прижимается к образцу. Если монтировать рычаг, то процесс пойдет намного проще. Плюсы:

• Простота исполнения.
• Экономичность.

Минусы:

• Невысокая точность, большие погрешности.
• Деревянный шаблон подходит только для одного конкретного угла изгиба.

Трубогиб «Улитка» для профтрубы своими руками, чертежи: как сделать станок

Посмотрим на схематическое изображение с заданными параметрами:

Приспособление отлично подходит, когда требуется изготовить несколько одинаковых изделий. К его преимуществам относят достаточно простую конструкцию, к тому же установка получается небольшая по размерам. Но есть и существенный недостаток – радиус изгиба будет небольшой.

Прокатное устройство

Главное достоинство этого устройства – его универсальность, а также электрический привод. В остальных случаях приходится работать вручную, здесь же всего лишь нужно подключить движок. Принцип механизма все же остается прежним – есть три вала, между которыми протягивается профтруба. Ролики передвижные, их можно заменять, в соответствии с необходимым углом. Посмотрим на видео, как работает механизм. Здесь представлен ручной вариант, без двигателя, поэтому его проще сделать своими руками.

Эксплуатация и обслуживание станка

Трубогибочное оборудование ручного варианта исполнения отличается тем, что на нём очень просто работать и при этом в процессе его эксплуатации редко возникают неисправности. Но, несмотря на это, все равно следует регулярно проверять работоспособность составных его узлов и не допускать воздействия со стороны агрессивных факторов окружающей среды.
Наибольшую угрозу для него представляют осадки. В первую очередь следует защитить от контакта с влагой прокатные ролики, поскольку это чревато образованием ржавчины. Для решения этой задачи можно использовать брезентовое укрытие.

Если изначально рассматривался вариант с созданием переносного трубогиба, то в качестве места хранения для него следует использовать сухое помещение. Закончив работу по гибке профильных труб, станок необходимо привести в порядок, удалить с его рабочих узлов пыль, грязь и песок. Чтобы стационарные станки для гибки профильных труб, оснащенные электрическим приводом, могли на протяжении длительного времени демонстрировать высокую производительность и эффективность в работе, им необходимо обеспечить регулярное обслуживание и профилактику.

Важные элементы конструкции

Вне зависимости от того, какой тип вам больше подходит для предстоящих задач, будет представлено две противные силы – одна статичная, которая как раз упирается в трубу и гнет ее (вал, угол, деревянный шаблон), вторая, соответственно, – динамичная, она приводит весь механизм в движение. Такое устройство удобно тем, что исходя из положения, можно менять размеры загиба, причем сгибание доступно большого радиуса. Самым оптимальным вариантом в этом отношении считается трубогиб прокатный, его можно сделать своими руками. Несмотря на то, что его сложнее всего создать, он будет эксплуатироваться в течение нескольких лет. Он конструктивно состоит из следующих элементов:

• Трех роликов из металла.
• Цепи для передачи привода.
• Вращательной оси.
• Электропривода (движка) или ручного приспособления – вращательной ручки с достаточно большим рычагом.
• Металлического основания – станины.

Если валы будут созданы не из стали (вдруг нет токарного станка по металлу), а из дерева или полиуретана, то необходимо внимательно отнестись к прочности выбранных материалов. Если планируется гнуться довольно массивные трубы, то есть вероятность, что оборудование просто не выдержит.

Виды профилегибочных станков

Профилегибы делятся на три основные категории.

Гидравлические

Это наиболее мощные из профилегибов, используемые преимущественно для оснащения промышленных предприятий. Профилегибочный станок гидравлического типа относится к категории стационарного оборудования, с его помощью на производственных предприятиях можно эффективно и оперативно выполнять гибку профилей любого сечения в любых количествах. Гидравлический профилегиб имеет такие значимые преимущества, как простота эксплуатации и отсутствие необходимости в применении физической силы в процессе гибки. В качестве недостатка таких профилегибов можно отметить только то, что для их работы необходимо подключение к электрической сети.

Гидравлический профилегибочный станок — HPK 65
Электрические
Хотя это оборудование и обладает меньшими размерами, чем гидравлическое, оно также относится к категории стационарного. Использование электрических профилегибов дает возможность изготавливать гнутые контуры, точно соответствующие чертежу, а также обеспечивать прочность готовых изделий в местах сгиба. Электрические профилегибы используются для оснащения небольших предприятий и мастерских (то есть там, где нет необходимости гнуть профили большого сечения). Существует также электромеханическое оборудование, которое работает в полуавтоматическом режиме под контролем оператора.

Самодельный профилегиб с электроприводом
Ручные
Такое оборудование для гибки металлических профилей отличается небольшими габаритами, простотой эксплуатации и доступной ценой. Именно ручной профилегиб чаще всего можно встретить в частных мастерских или гаражах, где он применяется для того, чтобы при необходимости сделать гнутый профиль из металлического профиля или трубы небольшого сечения. Следует иметь в виду, что при использовании такого профилегиба практически невозможно проконтролировать и уж тем более получить изгиб, соответствующий чертежу. Кроме того, чтобы сделать изгиб профиля или трубы на ручном профилегибе, придется приложить значительные физические усилия. Однако все эти недостатки с лихвой окупаются доступной стоимостью ручного профилегиба, особенно если сравнивать ее с ценой гидравлических или электрических станков.

Универсальный ручной профилегибочный станок ПГ-4

Трубогиб для профиля своими руками: чертежи и процесс

Покажем схему одного из представленных вариантов:

Понадобится сделать следующее:

• Сварить крепкое основание. Соединения могут быть не только сварочными, но и болтовыми.
• Разместить валы – два находятся выше, они между собой на одинаковой плоскости, а третий ниже. Какое расстояние будет между ними, зависит от необходимого заданного радиуса изгиба. Рекомендуем проделать несколько отверстий для съемного крепежа, чтобы можно было с легкостью переквалифицировать аппарат.

Подробности в таблице:

• Далее натягивается цепь, она должна проходить через три шестерни и быть хорошо натянута.
• Прикрепление рукояти для приведения в движение одного вала – это и будет ручной привод.

Инструкция по изготовлению простейшего электрического трубогиба для профильной трубы своими руками

Металл может стать достаточно гибким и покладистым материалом, если правильно оснастить самодельный станок. Перечислим этапы его создания:

• Разработка чертежа. Можно воспользоваться уже готовыми на этом сайте или создать свою индивидуальную схему с заданными параметрами.

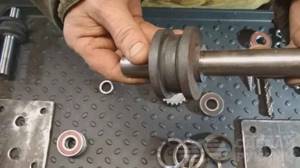

• Подготовьте валы, их надо обточить. Рекомендуем оставить по бокам небольшие кромки, они помогут, чтобы не соскакивала заготовка.
• В роликах сделайте отверстия и нарежьте в них резьбу. Аналогичная процедура требуется полкам для установки прижимного элемента.
• После подготовки деталей переходите к сборке начиная с каркаса.
• Установите валы – прижимной нужно подвешивать на пружинах, в то время как оставшиеся два разместить по бокам на опорной планке.
• Теперь прикрепите домкрат (или ручку).

Изготовление гидравлического трубогиба

Гидравлика довольно капризна в исполнении, однако, если вы имеете профессиональные токарные знания и навыки, а также необходимое для такой работы оборудование, можете начать создание трубогибочного станка для профильной трубы своими руками. Вам понадобится гидроцилиндр, нагнетательный аппарат и упоры для профтруб. Посмотрим на видео, как сделать изделие самостоятельно:

В отличие от заводского оборудования, домашнее будет выполняться не из металлических полос, а из уголков и швеллеров. Это увеличивает вес конструкции, но в то же время делает ее более статичной и надежной – можно работать с крепкими материалами. Трубогиб состоит:

• из станины;
• двух подшипников;
• полукруглой насадки;
• гидравлического домкрата.

Чтобы упорные ролики можно было смешать в ту или иную сторону, в основании нужно проделать 5—6 отверстий. Процедура проходит очень просто. Валы помещаются в проделанные для них места, домкратное устройство ставится под станиной, а на его верхнюю часть помещается насадка. Между элементами просовывается труба. Специалист вручную начинает двигать рычаг, чем сгибает заготовку.

Методы гибки

Есть два основных приема:

• Холодный – нагрев изделия предварительно не производится. Соответственно, уровень плавкости, гибкости невысокий. Значит, нельзя провести процедуры со значительным изменением угла, только небольшие изгибы. Предварительно необходимо заполнить внутреннюю полость песком или солью, это улучшит результат, минимизирует возможность раскола.
• Горячий – актуален для материалов с высокой жесткостью, прочностью, а также с заготовками, имеющими толстые стенки. Процедура проста – с помощью газовой горелки следует нагреть участок, который будет подвергаться металлообработке.

Фото домашнего трубогиба

Полезные советы

• Прижимной винт менее функционален, чем обычный домкрат, попробуйте заменить эту часть.
• Используйте металлические крючки – с их помощью можно закрепить заготовку, чтобы она не соскакивала с валов.
• Если вы не уверены в размеры трубогиба для профильной трубы и расчетах, когда делаете его своими руками, предлагаем изготовить для начала предварительный макет из дерева, который позволит оценить правильность ваших вычислений. Затем по этому шаблону можно вытачивать металлические элементы.
• Обязательно заранее продумайте, как снимать и переустанавливать ролики – это может сделать аппарат универсальным и применимым не в одном случае, а постоянно.
• Большинство частей конструкции можно не покупать, а найти дома или даже в пункте сдачи металлолома. К примеру, цепь на приводе аналогична обычной из мототехники или автомобиля, а подшипники можно выточить из обычных автомобильных валов у основания колеса.

Универсальные

Оборудование холодной ковки может отличаться универсальностью. На одном оборудовании возможно изготовить различные по форме заготовки: корзинки, дуги, завитки, кольца, торсионы и другие виды. Такие станки выпускаются специализированными предприятиями и стоимость их высока.

Универсальный станок для ковки Blacksmith UNV2. Фото ВсеИнструменты.ру

Станки с меньшей степенью универсальности можно изготовить самостоятельно. Если к станку-улитке с вращающимся шаблоном, изготовленному своими руками, добавите дополнительный ворот, то получите заготовки типа волн.

Однако обладающий максимальным универсализмом станок холодной ковки не стоит делать самостоятельно, ввиду его большой технической сложности. Здесь этот вопрос лучше оставить на откуп серьезным фирмам.
