Нормы температуры воды в отоплении квартир и домов, составление графика для теплоснабжения

Температура теплоносителя в отопительной системе зависит от того какая температура воздуха на улице, ее поддержание осуществляется согласно температурному графику разработанному специалистами для каждого источника теплоснабжения по-разному, все зависит от местных погодных условий. Эти графики разрабатываются так, чтобы даже при очень низких температурах воздуха на улице в жилищах поддерживалась комфортная для людей температура, около 20-22оС.

Нормы температуры

Требования к температуре теплоносителя изложены в нормативных документах, которые устанавливают проектирование, укладку и использование инженерных систем жилых и общественных сооружений. Они описаны в Государственных строительных нормах и правилах:

• ДБН (В. 2.5-39 Тепловые сети);
• СНиП 2.04.05 «Отопление вентиляция и кондиционирование».

Для расчетной температуры воды в подаче принимается та цифра, которая равняется температуре воды на выходе из котла, согласно его паспортным данным.

Для индивидуального отопления решать, какая должна быть температура теплоносителя, следует с учетом таких факторов:

1. 1 Начало и завершение отопительного сезона по среднесуточной температуре на улице +8 °C на протяжении 3 суток;
2. 2 Средняя температура внутри отапливаемых помещений жилищно-коммунального и общественного значения должна составлять 20 °C, а для промышленных зданий 16 °C ;
3. 3 Средняя расчетная температура должна соответствовать требованиям ДБН В.2.2-10, ДБН В.2.2.-4, ДСанПиН 5.5.2.008, СП №3231-85.

Согласно СНиП 2.04.05 «Отопление вентиляция и кондиционирование» (пункт 3.20) предельные показатели теплоносителя такие:

1. 1 Для больницы – 85 °С (исключая психиатрические и наркоотделения, а также помещения административного или бытового назначения);
2. 2 Для жилых, общественных, а также бытовых сооружений (не считая залы для спорта, торговли, зрителей и пассажиров) – 90 °С;
3. 3 Для зрительных залов, ресторанов и помещений для производства категории А и Б – 105 °С;
4. 4 Для предприятий общепита (исключая рестораны) – это 115 °С;
5. 5 Для помещений производства (категория В, Г и Д), где выделяется горючая пыль и аэрозоли – 130 °С;
6. 6 Для лестничных клеток, вестибюлей, переходов для пешеходов, техпомещений, жилых зданий, помещений производства без наличия загорающейся пыли и аэрозолей – 150 °С.

В зависимости от внешних факторов, температура воды в системе отопления может быть от 30 до 90 °С. При нагреве свыше 90 °С начинают разлагаться пыль и лакокрасочное покрытие. По этим причинам санитарные нормы запрещают осуществлять больший нагрев.

Для расчета оптимальных показателей могут быть использованы специальные графики и таблицы, в которых определены нормы в зависимости от сезона:

• При среднем показателе за окном 0 °С подача для радиаторов с различной разводкой устанавливается на уровне от 40 до 45 °С, а температура обратки – от 35 до 38 °С;
• При -20 °С на подачу осуществляется нагрев от 67 до 77 °С, а норма обратки при этом должна быть от 53 до 55 °С;
• При -40 °С за окном для всех приборов отопления ставят максимально допустимые значения. На подаче это – от 95 до 105 °С, а на обратке – 70 °С.

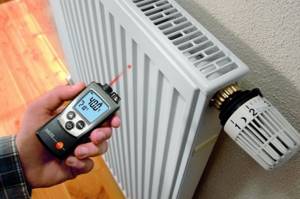

Что делать, если температура радиаторов кажется слишком низкой?

Вызвать сантехников. Во многих случаях эффективность системы снижается вследствие нарушения циркуляции теплоносителя. Причины могут быть следующие:

• Ошибки в монтаже: неправильный выбор самих радиаторов, фитингов, труб.
• Наличие воздушной пробки, которая не позволяет теплоносителю заполнить систему.
• Зарастание внутреннего просвета радиаторов, образование известковых отложений, коррозии.

Если сантехники не нашли явных причин, стоит начать разбирательство с поставщиком коммунальной услуги и замерить температуру теплоносителя. Если значение окажется ниже нормы, потребуется перерасчет платы за отопление.

Нормы по отоплению для многоквартирных домов, отапливаемых централизованно

Данные нормы являются наиболее «древними». Они рассчитывались в то время, когда на топливе для подогрева теплоносителя не экономили, батареи были горячими. Зато дома строились преимущественно из «холодных» по качествам теплосбережения материалов, то есть из бетонных панелей.

Времена изменились, но нормы остались теми же. Согласно действующему ГОСТ Р 52617-2000, температура воздуха в жилых помещениях не должна быть ниже 18°С (для угловых комнат – не менее 20°С). При этом организация – поставщик тепловой энергии имеет право в ночное время (0-5 часов) снижать температуру воздуха не более, чем на 3°С. Отдельно устанавливаются нормы отопления для различных помещений квартиры: например, в ванной комнате должно быть не менее 25°С, а в коридоре – не менее 16°С.

Общество длительно и временами небезуспешно ведет борьбу за изменение порядка определения норм отопления, привязывая их не к температуре воздуха в помещениях, а к средней температуре теплоносителя. Данный показатель является значительно более объективным для потребителей, хотя и невыгодным для поставщика тепловой энергии. Судите сами: температура в жилых помещениях часто зависит не только от работающей системы, сколько от характера жизнедеятельности человека и условий его проживания.

Например, теплопроводность кирпича значительно ниже, чем бетона, поэтому в кирпичном доме при одной и той же температуре придется затратить меньшее количество тепловой энергии. В таких помещениях, как кухня, в процессе готовки пищи выделяется тепла не намного меньше, чем от батарей отопления.

Многое зависит также от конструктивных особенностей самих отопительных приборов. Скажем, системы панельного отопления будут при той же температуре воздуха иметь более высокую теплоотдачу, чем чугунные батареи. Таким образом, нормы отопления, привязанные к температуре воздуха, являются не совсем справедливыми. При данном способе учитывается температура наружного воздуха ниже 8°С. При фиксации такого значения в течение трех дней подряд теплогенерирующая организация должна безусловно подать тепло потребителям.

Для средней полосы расчетные значения температуры теплоносителя в зависимости от температуры внешнего воздуха имеют следующие значения (для удобства пользования данными значениями, используя бытовые термометры, температурные показатели округлены):

Температура наружного воздуха, °С

Температура сетевой воды в подающем трубопроводе, °С

Пользуясь приведенной таблицей, можно легко определить температуру воды в системе панельного отопления (или в любой другой), использовав обычный градусник в момент спуска части теплоносителя из системы. Для прямой ветки пользуются данными граф 5 и 6, а для обратки – данными графы 7. Отметим, что первые три графы устанавливают отпускную температуру воды, то есть без учета потерь в передающих магистральных трубопроводах.

Если фактическая температура теплоносителя не соответствует нормативной, это является основанием для пропорционального уменьшения платы за предоставляемые услуги центрального теплоснабжения.

Есть еще вариант с установкой тепловых счетчиков, но он срабатывает лишь тогда, когда все квартиры в доме обслуживаются системой централизованного отопления. Кроме того, такие счетчики подлежат ежегодной обязательной проверке.

Способы снижения теплопотерь

Вышеизложенная информация поможет быть использована для правильного расчета нормы температуры теплоносителя и подскажет, как определить ситуации, когда нужно применять регулятор.

Но важно помнить, что на температуру в помещении влияет не только температура теплоносителя, уличного воздуха и сила ветра. Также должна учитываться степень утепления фасада, дверей и окон в доме.

Чтобы снизить теплопотери жилья, нужно побеспокоиться о его максимальной термоизоляции. Утепленные стены, уплотненные двери, металлопластиковые окна помогут сократить утечку тепла. Также при этом снизятся затраты на отопление.

Антифриз в качестве теплоносителя

Более высокими характеристиками для эффективной работы отопительной системы обладает такой тип теплоносителя, как антифриз. Заливая антифриз в контур отопительной системы, можно свести риск замерзания отопительной системы в холодное время года до минимума. Антифриз рассчитан на более низкие температуры, чем вода, и они не способны изменить его физического состояния. Антифриз выделяется многими преимуществами, так как он не вызывает отложений накипи и не способствует коррозийному износу внутренней области элементов системы отопления.

Даже если антифриз и затвердеет при очень низких температурах, он не будет расширяться подобно воде, а это не повлечет никаких поломок компонентов отопительной системы. В случае замерзания антифриз превратится в гелеобразный состав, а объем сохранится прежний. Если после замерзания температура теплоносителя в системе отопления повысится, он из гелеобразного состояния перейдет в жидкое, а это не вызовет никаких негативных последствий для отопительного контура.

Многие производители добавляют в антифриз различные присадки, которые способны увеличить эксплуатационный срок отопительной системы.

Такие присадки способствуют удалению из элементов отопительной системы различных отложений и накипи, а также устраняют очаги коррозии. Выбирая антифриз, нужно помнить, что такой теплоноситель не является универсальным. Присадки, которые в нем содержаться, подойдут только для определенных материалов.

Существующие теплоносители для систем отопления-антифризы можно разделить на две категории исходя из температуры их замерзания. Одни рассчитаны на температуру до – 6 градусов, а другие до -35 градусов.

Свойства различных видов антифризов

Состав такого теплоносителя, как антифриз рассчитан на полных пять лет эксплуатации, или на 10 сезонов отопления. Расчет теплоносителя в системе отопления должен быть точным.

Существуют у антифриза и свои недостатки:

• Теплоемкость антифриза на 15% ниже, чем у воды, а значит, они будут медленнее отдавать тепло;
• У них довольно высокая вязкость, а это значит, что в систему нужно будет монтировать достаточно мощный циркуляционный насос.
• При нагреве антифриз увеличивается в объеме больше чем вода, значит, отопительная система должна включать расширительный бак закрытого типа, а радиаторы должны обладать большей емкостью, чем те, которые используются для организации отопительной системы, в которой теплоносителем является вода.
• Скорость теплоносителя в системе отопления – то есть, текучесть антифриза, на 50% больше чем у воды, значит, все соединительные разъемы отопительной системы необходимо очень тщательно герметизировать.
• Антифриз, который включает в свой состав этиленгликоль, является для человека токсичным, поэтому его можно использовать только для котлов одноконтурного типа.

В случае использования в системе отопления такого типа теплоносителя, как антифриз, необходимо учитывать определенные условия:

• Система должны быть дополнена циркуляционным насосом с мощными параметрами. Если циркуляция теплоносителя в системе отопления и контур отопления является большой протяженности, то циркуляционный насос должен быть наружной установки.
• Объем расширительного бака должен быть не меньше, чем в два раза по сравнению с баком, который применяется для такого теплоносителя, как вода.
• В отопительную систему необходимо монтировать объемные радиаторы и трубы с большим диаметром.
• Запрещается использовать воздухоотводчики автоматического типа. Для отопительной системы, в которой теплоносителем является антифриз, можно использовать только краны ручного типа. Более популярным краном ручного типа является кран Маевского.
• Если антифриз разбавлять, то только с дистиллированной водой. Талая, дождевая или колодезная вода никак не подойдут.
• Перед тем, как будет производиться заправка системы отопления теплоносителем – антифризом, ее нужно хорошо промыть водой, не забывая и про котел. Производители антифризов рекомендуют менять их в системе отопления хотя бы раз в три года.
• Если котел холодный, то не рекомендуется задавать сразу высокие нормативы температуры теплоносителя системе отопления. Она должны подниматься постепенным образом, теплоносителю необходимо некоторое время на обогрев.

Если зимой двухконтурный котел, работающий на антифризе, будет отключен на долгий период, то необходимо из контура горячего водоснабжения слить воду. В случае замерзания вода может расшириться и нанести ущерб трубам или другим элементам отопительной системы.

Виды полипропиленовых труб

Полипропиленовые трубы делятся на два основных вида: армированные или неармированные. Так же, они подразделяются по компоновке и материалу изготовления. Если изделие имеет синюю полосу — то оно рекомендовано для холодного водоснабжения, красную — для горячего.

Изделия из полипропилена любого вида маркируются буквами PN. Число стоящее рядом с аббревиатурой PN влияет на стоимость, и соответственно чем оно больше, тем цена выше.

Полипропилен и Отопление? Есть смысл?

Неармированные

Назначение неармированных видов — магистрали для холодной воды. Для горячего водоснабжения они не подходят, так как при нагревании трубопровод может удлиняться — каждые 10 метров на 150 мм, что спровоцирует его разрыв. Хотя, в низкотемпературных конструкциях установка неармированных моделей возможна, но только если давление не высокое.

Такие виды имеют повышенную гибкость, пластичность и невысокую стоимость. Обычные профили просты в укладке, так как участки соединения с фитингом не имеют препятствий.

На полипропиленовых изделиях ставится следующая маркировка, которая говорит о допустимом температурном максимуме:

1. PN 10 — допустимая температура + 45 (для полового обогрева) и + 20 (для водоснабжения), давление 1 МПа. Толщина стен — 10 мм, диаметр — от 20 до 110 мм.
2. PN 16 — разрешённое давление 1,6 МПа, температурное значение + 60. Толщина стен от 3,4 мм.
3. PN 20 — допустимо давление 2 МПа, при температуре + 80 градусов. Толщина стен 16 — 18,4 мм.

Эксплуатационный срок службы неармированных магистралей при использовании их в холодном водоснабжении достигает 50 лет, 30 — если по ним движется нагретый теплоноситель.

Армированные

Армирование — наличие дополнительного алюминиевого или стекловолоконного слоя. Этот материал делает изделие прочней, увеличивает срок эксплуатации, даже при наличии горячего теплоносителя, профиль прослужит до 50 лет.

Кроме того, армирование позволяет использовать данный трубопровод с водой нагретой до + 120 градусов, без риска, что произойдёт линейное расширение, с дальнейшим разрывом магистрали.

Предназначение моделей с армированием — горячее водоснабжение, имеющее высокое давление. Данный вид:

• более устойчив к воздействию химикатов;
• коэффициент расширения у него в 5 раз ниже обычного профиля;
• способность выдерживать высокую температуру и максимальные нагрузки.

По материалу армирования профили бывают:

1. С алюминиевым слоем — у этих моделей уровень рабочего давления высокий, поэтому они подходят для централизованного отопления и горячей воды. Алюминиевый слой уменьшает степень температурных деформаций и кислородную диффузию.

Монтаж профиля армированного алюминием сложный, так как не допустим контакт алюминиевой прослойки с водой. Поэтому, места стыковки необходимо очистить от армирующего покрытия на несколько сантиметров.

1. Армированные стекловолокном — имеют низкий уровень расширения. Стекловолоконная фибра снижает деформацию при нагреве. В сравнении с алюминиевыми моделями, у таких изделий более низкий показатель давления при нагреве, поэтому они менее востребованы.

Процесс монтажа этого вида проще, ведь не требуется зачистка. Фибровые волокна соединяются друг с другом расплавленным полиэтиленом, при этом отсутствует расслоение материала.

1. Трубы, армированные базальтовым волокном. Данный вид имеет массу плюсов, по сравнению не только с любыми армированными моделями, но и с профилями из пластика и металла. Он проще в монтаже, в сравнении с алюминиевым покрытием, так как не нужно производить зачистку. Базальтовые изделия легко соединяются с любыми видами полипропиленовых фитингов.

Маркируются армированные трубы PN 20 и PN 25. Они способны выдерживать температуру + 95, а давление до 2,5 МПа.

Но не все армированные изделия способны противостоять более высокому градусу нагрева. К примеру, алюминиевые не выдерживают температуру, какую может выдержать полипропиленовая труба армированная стекловолокном — + 120 (хотя тоже не продолжительное время).

Комментарии 1

Андрей

13.12.2017 в 07:51 | #

Уважаемые господа! Приобрел осенью у, через дилеров конвекторы встраиваемые в подоконник — 3 шт ( один 3м, другие 2 по 1.2м). Установил их в подоконник глубина которого 50 см, начался отопительный сезон и выяснилось, что они даже не нагреваются. У нас таунхаус 4 этажа , я живу на четвертом предполагается еще 5 ый этаж , стоит котел , топится углем. Отопление у меня водяное в полу. Пол достаточно теплый , но что касается конвекторов, то они чуть теплые и соответственно не отсекают холодный воздух. Температура в гребенке достигает максимум 51 градус, и как мне объяснили ваши дилеры, что этой температуры недостаточно для конвектора минимум нужен 70 градусов, но к сожалению если наш котел будет подавать 80 градусов, то в нижних этажах будет очень жарко. В связи с этим хотел поинтересоваться с Вашим мнением, что можно предпринять в моем случае. Может достать конвекторы и поменять их на электрические, хотя ремонт уже сделан ? Тогда насколько это будет дороже при оплате чека на электроэнергию? Возможно установить электрический котел на конвекторы хотя у меня очень мало места в бойлерной и насколько вырастет чек на электроэнергию? может просто установить настенные радиаторы? Поймите меня правильно, мне посоветовали поставить встраиваемые конвекторы в подоконник , так как подоконник глубокий , и я в свою очередь отказался от настенных радиаторов. На данный момент у меня не греют конвекторы и нет радиаторов, что , согласитесь очень обидно.Пишу Вам в надежде на ответ и на помощь. Спасибо.

Предположим, что теплоноситель в стояке соответствует нормативам строительных правил. Остаётся узнать, какая норма температуры батарей отопления в квартире. Показатель учитывает:

• параметры наружного воздуха и время суток;
• расположение квартиры в плане дома;
• жилое или подсобное помещение в квартире.

Поэтому внимание: важно, не каков градус обогревателя, а каков градус воздуха в помещении. Днём в угловых комнатах градусник должен показывать не менее 20 °С, а в центрально расположенных комнатах допускается 18 °С. Ночью в жилище допустим воздух 17 °С и 15 °С соответственно

Теория языкознания Название «батарея» — бытовое, обозначающее ряд одинаковых предметов. Применительно к согреванию жилья это ряд обогревающих секций. Нормы температуры батарей отопления допускают нагрев не выше 90 °С. По правилам детали, нагретые выше 75 °С, ограждают

Ночью в жилище допустим воздух 17 °С и 15 °С соответственно. Теория языкознания Название «батарея» — бытовое, обозначающее ряд одинаковых предметов. Применительно к согреванию жилья это ряд обогревающих секций. Нормы температуры батарей отопления допускают нагрев не выше 90 °С. По правилам детали, нагретые выше 75 °С, ограждают.

Выбор потребителя: чугун или алюминий

Эстетика чугунных радиаторов – притча во языцех. Они требуют периодической покраски, так как правила предусматривают, чтобы рабочая поверхность отопительного прибора имела гладкую поверхность и позволяла легко удалить пыль и грязь.

На шершавой внутренней поверхности секций образуется грязный налет, уменьшающий теплоотдачу прибора. Но технические параметры чугунных изделий на высоте:

• мало подвержены водной коррозии, могут эксплуатироваться более 45 лет;
• обладают высокой тепловой мощностью на 1 секцию, поэтому компактны;
• инертны в передаче тепла, поэтому хорошо сглаживают температурные перепады в комнате.

Другой тип радиаторов изготовлен из алюминия. Легкая конструкция, окрашенная в заводских условиях, не требует покраски, удобна в уходе.

Но есть недостаток, затмевающий достоинства, – коррозия в водной среде. Конечно, внутреннюю поверхность обогревателя изолируют пластиком для избегания контакта алюминия с водой. Но плёнка может повредиться, тогда начнётся химическая реакция с выделением водорода, при создании избыточного давления газа алюминиевый прибор может лопнуть.

Нормы температуры радиаторов отопления подчиняются тем же правилам, что и батареи: важен не столько нагрев металлического предмета, сколько нагрев воздуха в помещении.

Чтобы воздух хорошо прогревался, должен быть достаточный съём тепла с рабочей поверхности обогревающего конструктива. Поэтому категорически не рекомендуется повышать эстетику комнаты щитами перед нагревательным прибором.

Приборы учета тепла

Вспомним ещё раз о том, что сеть подачи тепла многоквартирного дома обустроена узлами учёта тепловой энергии, которые фиксируют и потребленные гигакалории, и кубатуру воды, пропущенную через внутридомовую линию.

Чтобы не удивляться счетам, содержащим нереальные суммы за тепло при градусах в квартире ниже нормы, до начала отопительного сезона уточните в управляющей компании, в рабочем ли состоянии прибор учета, не нарушен ли график поверки.

Многие производители котельного оборудования требуют, чтобы на входе в котел была вода не ниже определенной температуры, т. к. холодная обратка плохо сказывается на котле:

• снижается КПД котла,
• увеличивается выпадение конденсата на теплообменнике, что приводит к коррозии котла,
• из-за большой разницы температур на входе и выходе теплообменника его металл расширяется по разному — отсюда напряжения и возможное растрескивание тела котла.

Способ первый — идеальный, но дорогой.
Esbe
предлагает готовый модуль для подмеса в обратку котла и управления загрузкой теплоаккумулятора (актуально для твердотопливных котлов) — устройство LTC 100 — аналог популярного узла Laddomat (ладдомат).

Фаза 1. Начало процесса горения. Смесительное устройство позволяет быстро повысить температуру котла, таким образом начиная циркуляцию воды только в контуре котла.

Фаза 2: Начало загрузки накопительного бака. Термостат, открывая подключение от накопительного бака, задаёт температуру, которая зависит от версии изделия. Высокая, гарантированная обратная температура к котлу, поддерживается благодаря всему циклу сгорания

Фаза 3: Накопительный бак в процессе загрузки. Хорошее управление обеспечивает эффективную загрузку накопительного бака и правильное расслоение в нём.

Фаза 4: Накопительный бак полностью загружен. Даже на окончательном этапе цикла сгорания, высокое качество регулировки обеспечивает хороший контроль обратной температуры к котлу с одновременной полной загрузкой накопительного бака

Фаза 5: Окончание процесса сгорания. Полностью закрывая верхнее отверстие, поток прямо направляется в накопительный бак, используя тепло в котле

Способ второй — попроще, используя трехходовой термосмесительный клапан высокого качества.

Например клапаны от ESBE или или VTC300. Эти клапаны различаются в зависимости от мощности используемого котла. VTC300 используется при мощности котла до 30кВт, VTC511 и VTC531 — при более мощных котлах от 30 до 150 кВт

Клапан монтируется на байпасной линии между подачей и обраткой котла.

Встроенный термостат открывает вход «А» при температуре на выходе «АВ» равной настройке термостата (50, 55, 60, 65, 70 или 75°C). Вход «В» полностью закрывается когда когда температура на входе «А» превышает номинальную температуру открытия на 10°C.

При температуре теплоносителя на выходе клапана «АВ» менее 61°C, вход «А» закрыт, через вход «В» идет горячая вода от подачи котла в обратку. При превышении температуры теплоносителя на выходе «АВ» более 63°C байпасный вход «B» перекрывается и теплоноситель из обратки системы через вход «А» поступает в обратку котла. Байпасный выход «В» открывается вновь при падении температуры на выходе «АВ» до уровня 55°C

При прохождении через выход «АВ» теплоносителя температурой менее 61°C, вход «А» с обратки системы закрыт, на выход «АВ» подается горячий теплоноситель с байпаса «В». При достижении на выходе «АВ»температуры более 63°C вход «А» открывается, и вода из обратки смешивается с водой из байпаса «В». Для уравнивания байпаса (чтобы котел не работал постоянно на малый круг циркуляции) перед входом «В» на байпасе требуется установить балансировочный клапан.

Изменения в конструкции обогрева

Замену существующих отопительных приборов в квартире производят с обязательным согласованием с управляющей компанией. Самовольное изменение элементов согревающего излучения может нарушить тепловой и гидравлический баланс строения.

Начнётся отопительный сезон, будет зафиксировано изменение температурного режима в других квартирах и площадках. Технический осмотр помещений выявит самовольное изменение типов отопительных приборов, их количества и величины. Неизбежна цепочка: конфликт — суд — штраф.

Поэтому ситуация разрешается так:

• если заменяются не старые на новые радиаторы того же типоразмера, то это делается без дополнительных согласований; единственное, за чем обратиться в УК, – за отключением стояка на время ремонта;
• если новые изделия существенно отличаются от установленных при строительстве, то полезно взаимодействовать с управляющей компанией.

Обеспечение теплом многоквартирных домов централизованная система отопления

При этом отклонения от заданного режима температуры воды, поступающей в тепловую сеть, на источнике теплоты предусматриваются не более +/- 3%;

В силу п. 9.2.1 Правил N 115 отклонение среднесуточной температуры воды, поступившей в системы отопления, вентиляции, кондиционирования и горячего водоснабжения, должно быть в пределах 3% от установленного температурного графика. Среднесуточная температура обратной сетевой воды не должна превышать заданную температурным графиком температуру более чем на 5%.

Давление и температура теплоносителя, подаваемого на тепло потребляющие энергоустановки, должны соответствовать значениям, установленным технологическим режимом (п.4 Правил N 115).

В соответствии с п. 107 Правил о коммерческом учете тепловой энергии, теплоносителя, утвержденныхПостановлением Правительства РФ от 18.11.2013 N 1034 (далее Правила N 1034) контролю качества теплоснабжения подлежат следующие параметры, характеризующие тепловой и гидравлический режим системы теплоснабжения теплоснабжающих и тепло сетевых организаций:

а) при присоединении тепло потребляющей установки потребителя непосредственно к тепловой сети:

давление в подающем и обратном трубопроводах;

температура теплоносителя в подающем трубопроводе в соответствии с температурным графиком, указанным в договоре теплоснабжения;

б) при присоединении тепло потребляющей установки потребителя через центральный тепловой пункт или при непосредственном присоединении к тепловым сетям:

давление в подающем и обратном трубопроводе;

перепад давления на выходе из центрального теплового пункта между давлением в подающем и обратном трубопроводах;

соблюдение температурного графика на входе системы отопления в течение всего отопительного периода;

давление в подающем и циркуляционном трубопроводе горячего водоснабжения;

температура в подающем и циркуляционном трубопроводе горячего водоснабжения;

в) при присоединении тепло потребляющей установки потребителя через индивидуальный тепловой пункт:

давление в подающем и обратном трубопроводе;

соблюдение температурного графика на входе тепловой сети в течение всего отопительного периода.

Контролю качества теплоснабжения подлежат следующие параметры, характеризующие тепловой и гидравлический режим потребителя (п. 108 Правил N 1034):

а) при присоединении тепло потребляющей установки потребителя непосредственно к тепловой сети:

температура обратной воды в соответствии с температурным графиком, указанным в договоре теплоснабжения;

расход теплоносителя, в том числе максимальный часовой расход, определенный договором теплоснабжения;

расход подпиточной воды, определенный договором теплоснабжения;

б) при присоединении тепло потребляющей установки потребителя через центральный тепловой пункт, индивидуальный тепловой пункт или при непосредственном присоединении к тепловым сетям:

температура теплоносителя, возвращаемого из системы отопления в соответствии с температурным графиком;

расход теплоносителя в системе отопления;

расход подпиточной воды согласно договору теплоснабжения.

Как действовать, если нормы нарушены

Если обнаружилось, что батареи в квартире холодные, следует выяснить, является ли это проблемой исключительно данного помещения или с ней столкнулись все жильцы дома. Коллективное обращение всегда привлекает большее внимания, чем индивидуальное.

При неудовлетворительном качестве отопления, которое не соответствуют СНиП, жалобу можно подать:

• в обслуживающую организацию: товарищество собственников жилья, управляющую компанию, жилищно-строительный кооператив;
• ресурсоснабжающую компанию;
• аварийно-диспетчерскую-службу;
• жилищную инспекцию. В ней обычно функционирует специальная горячая линия для подобных обращений.

Организации примут жалобу по телефону, а затем зарегистрируют ее. После этого специалисты установят и устранят причину отсутствия отопления, зафиксировав нарушение.

Позже на основании акта осмотра теплосетей происходит перерасчет за период отсутствия тепла.

Если вышеперечисленные организации не принимают никаких мер по восстановлению отопления, следует обратиться с жалобой в Роспотребнадзор и прокуратуру.

Подробнее о том, что делать, если в квартире холодные батареи.

Теплоснабжение многоэтажного дома

Распределительный узел отопления многоквартирного дома

Разводка отопления в многоэтажном доме имеет важное значение для эксплуатационных параметров системы. Однако помимо этого следует учитывать характеристики теплоснабжения

Важным из них является способ подачи горячей воды – централизованный или автономный.

В подавляющих случаях делают подключение к центральной отопительной системе. Это позволяет уменьшить текущие затраты в смете на отопление многоэтажного дома. Но практически уровень качества подобных услуг остается крайне низким. Поэтому при возможности выбора предпочтение отдается автономному отоплению многоэтажного дома.

Автономное отопление многоэтажного дома

автономное отопление многоэтажного дома

В современных многоэтажных жилых зданиях существует возможность организации независимой системы теплоснабжения. Она может быть двух типов – поквартирное или общедомовое. В первом случае автономная отопительная система многоэтажного дома осуществляется в каждой квартире отдельно. Для этого делают независимую разводку трубопроводов и устанавливают котел (чаще всего — газовый). Общедомовая подразумевает монтаж котельной, к которой предъявляются особые требования.

Принцип ее организации ничем не отличается от аналогичной схемы для частного загородного дома. Однако есть ряд важных моментов, которые необходимо учесть:

• Установка нескольких котлов отопления. Обязательно один или несколько из них должны выполнять дублирующую функцию. В случае выхода из строя одного котла – другой должен заменить его;
• Монтаж двухтрубной отопительной системы многоэтажного дома, как наиболее эффективной;
• Составление графика проведения плановых ремонтных и профилактических работ. В особенности это актуально для отопительного нагревательного оборудования и групп безопасности.

Учитывая особенности отопительной схемы конкретного многоэтажного дома нужно организовать поквартирную систему учета тепла. Для этого на каждый входящий патрубок от центрального стояка нужно установить счетчики учета энергии. Именно поэтому ленинградская отопительная система многоэтажного дома не подходит для уменьшения текущих затрат.

Централизованное отопление многоэтажного дома

Схема элеваторного узла

Как может измениться разводка отопления в многоквартирном доме при подключении его к центральному теплоснабжению? Основным элементом этой системы является элеваторный узел, который выполняет функции нормализации параметров теплоносителя до приемлемых значений.

Общая протяженность центральных тепловых магистралей достаточно велика. Поэтому в тепловом пункте создают такие параметры теплоносителя, чтобы потери тепла были минимальны. Для этого повышают давление до 20 атм. что приводит к возрастанию температуры горячей воды до +120°С. Однако учитывая особенности системы отопления в многоквартирном доме, подача горячей воды с такими характеристиками к потребителям не разрешена. Для нормализации параметров теплоносителя устанавливают элеваторный узел.

Он может быть рассчитан как для двухтрубной, так и для однотрубной отопительной системы многоэтажного дома. Его основными функциями являются:

• Уменьшение давления с помощью элеватора. Специальная конусная задвижка регулирует объем притока теплоносителя в распределительную систему;
• Снижение уровня температуры до +90-85°С. Для этого предназначен узел смешивания горячей и остывшей воды;
• Фильтрация теплоносителя и уменьшение содержания кислорода.

Помимо этого элеваторный узел выполняет основную балансировку однотрубной системы отопления в доме. Для этого в нем предусмотрена запорная и регулирующая арматура, которая в автоматическом или полуавтоматическом режиме осуществляет регулировку давления и температуры.

Также нужно учитывать, что смета на централизованное отопление многоэтажного дома будет отличаться от автономной. В таблице показаны сравнительные характеристики этих систем.

Путь гигакалории

Мегаполисы сверкают высотными домами. Над столицей висит туча реновации. Глубинка молится на пятиэтажки. Пока не снесли, в доме работает система подачи калорий.

Отопление многоквартирного дома экономкласса производится через централизованную систему подачи тепла. Трубы входят в подвальное помещение строения. Подача носителя тепла регулируется вводными задвижками, после которых вода попадает в грязевики, а оттуда раздается по стоякам, а с них подаётся в батареи и радиаторы, обогревающие жильё.

Количество задвижек коррелирует с количеством стояков. При выполнении ремонтных работ в отдельно взятой квартире существует возможность отключения одной вертикали, а не всего дома.

Отработавшая жидкость частично уходит по обратной трубе, а частично подаётся в сеть горячего водоснабжения.

Автономное отопление

Зачем нужен расширительный бачок

Вмещает избыток расширившегося теплоносителя при его нагреве. Без расширительного бака давление может превысить прочность трубы на разрыв. Бак состоит и стальной бочки и мембраны из резины, которая отделяет воздух от воды.

Воздух, в отличие от жидкостей, хорошо сжимается; при увеличении объема теплоносителя на 5% давление в контуре благодаря воздушной емкости вырастет незначительно.

Объем бака обычно берется примерно равным 10% общего объема отопительной системы. Цена этого устройства невелика, так что покупка не будет разорительной.

Правильный монтаж бачка — подводкой вверх. Тогда в него не попадет лишний воздух.

Почему в закрытом контуре уменьшается давление

Почему падает давление в системе отопления закрытого типа?

Ведь воде некуда деться!

• При наличии в системе автоматических воздушников через них будет выходить растворенный на момент заполнения в воде воздух.Да, он составляет небольшую часть объема теплоносителя; но ведь большого изменения объема и не нужно, чтобы манометр отметил изменения.
• Пластиковые и металлопластиковые трубы могут незначительно деформироваться под влиянием давления. В сочетании с высокой температурой воды этот процесс ускорится.
• В системе отопления падает давление при снижении температуры теплоносителя. Тепловое расширение, помните?
• Наконец, незначительные утечки легко увидеть лишь в централизованном отоплении по ржавым следам. Вода в замкнутом контуре не столь богата железом, да и трубы в частном доме чаще всего не стальные; поэтому увидеть следы мелких течей в том случае, если вода успевает испаряться, почти невозможно.

Чем опасно падение давления в замкнутом контуре

Выходом из строя котла. В старых моделях без термоконтроля — вплоть до взрыва. В современных старших моделях часто присутствует автоматический контроль не только температуры, но и давления: когда оно падает ниже порогового значения, котел сообщает о неполадке.

В любом случае лучше поддерживать давление в контуре на уровне примерно полутора атмосфер.

Как замедлить падение давления

Чтобы не подпитывать систему отопления раз за разом каждый день, поможет простая мера: поставьте второй расширительный бак большего объема.

Внутренние объемы нескольких бачков суммируются; чем больше суммарное количество воздуха в них — тем меньшее падение давления вызовет уменьшение объема теплоносителя на, скажем, 10 миллилитров в сутки.

Применение полипропиленовых труб в горячем водоснабжении

Обустраивая магистраль для горячей воды надо помнить, что трубы из полипропилена имеют высокий коэффициент расширения при нагревании. Если уровень нагрева теплоносителя увеличивается на 10 градусов, то происходит увеличение полипропиленового трубопровода на 1,25 мм на метр. При использовании армированного — 0, 32 мм/м.

Градус нагрева теплоносителя, подаваемого индивидуальным потребителям, держится в пределах от + 45 до 75 градусов. Исходя из этого, для того, чтобы обеспечить бесперебойное снабжение таких систем, рекомендовано устанавливать армированные полипропиленовые трубы марки PN 20 или 25, с давлением от 2 до 2,5 МПа.

Полипропилен, распространённый материал при производстве водопроводных труб. При правильно подобранной модели, и если следовать всем рекомендациям по эксплуатации труб из полиэтилена, они прослужат вам не один десяток лет.

Испытания полипропилена ч1
