Как правильно провести расчёт объёма воды в трубах и площадь их наружной поверхности


Иногда очень важно точно рассчитать объем воды, проходящей через трубу. К примеру, когда нужно спроектировать новую систему отопления. Отсюда и возникает вопрос: как посчитать объем трубы? Этот показатель помогает правильно выбрать подходящее оборудование например, габарит расширительного бачка. Кроме того, этот показатель очень важен, когда используется антифриз. Обычно он продается в нескольких видах:

  • Разбавленный;
  • Неразбавленный.

Первый вид может выдержать температуру — 65 градусов. Второй замерзнет уже при -30 градусах. Чтобы купить нужное количество антифриза, необходимо знать объем теплоносителя. Другими словами, если объем жидкости равен 70 литрам, значит можно приобрести 35 литров неразбавленной жидкости. Достаточно их развести, соблюдая пропорцию 50–50 и получатся те же 70 литров.

По какой формуле проводится расчет

Чтобы получить точные данные, необходимо приготовить:

  • Калькулятор;
  • Штангенциркуль;
  • Линейку.

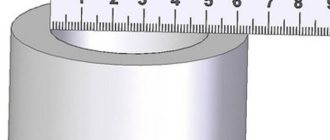

Сначала измеряется радиус, обозначенный буквой R. Он может быть:

  • Внутренним;
  • Наружным.

Первый позволяет высчитать, какое количество жидкости, способно поместиться в цилиндре, то есть внутренний объем трубы, ее кубатура.

Внешний радиус, необходим для определения размера места, которое она займет.

Для расчета необходимо знать данные диаметра трубы. Его обозначают буквой D и рассчитывают по формуле R x 2. Определяется также длина окружности. Обозначается буквой L.

Чтобы вычислить объем трубы, измеряемого кубическими метрами (м3), необходимо предварительно рассчитать ее площадь.

Для получения точного значения, требуется сначала рассчитать площадь сечения. Для этого применяют формулу:

  • S = R x Пи.
  • Искомая площадь — S;
  • Радиус трубы – R;
  • Число Пи — 3,14159265.

Полученное значение нужно перемножить на длину трубопровода.

Как найти объем трубы по формуле? Нужно знать всего 2 значения. Сама формула расчета, имеет следующий вид:

  • V = S x L
  • Объем трубы – V;
  • Площадь сечения – S;
  • Длина – L

К примеру, у нас есть металлическая труба диаметром 0,5 метра и длиной два метра. Для проведения расчета в формулу расчета площади круга, вставляется размер внешней поперечины нержавеющего металла. Трубная площадь будет равна;

S= (D/2) =3,14 х (0,5/2) = 0,0625 кв. метра.

Итоговая формула расчета, примет следующий вид:

V = HS = 2 х 0,0625=0,125 куб. метра.

По этой формуле рассчитывается объём совершенно любой трубы. Причем абсолютно не важно из какого она материала. Если трубопровод имеет много составных частей, применяя эту формулу, можно рассчитать по отдельности, объем каждого участка.

При выполнении расчета, очень важно чтобы размеры выражались в одинаковых единицах измерения. Проще всего проводить расчет, если все значения перевести в квадратные сантиметры.

Если использовать разные единицы измерения, можно получить весьма сомнительные результаты. Они будут очень далеки от настоящих значений. При выполнении постоянных ежедневных вычислений, можно использовать память калькулятора, установив постоянное значение. К примеру, число Пи, умноженное на два. Это поможет намного быстрее произвести расчет объема трубы разного диаметра.

Сегодня для расчета можно использовать готовые компьютерные программы, в которых, заранее указываются стандартные параметры. Для выполнения расчета, нужно будет только вписывать дополнительные переменные значения. Скачать программу https://yadi.sk/d/_1ZA9Mmf3AJKXy

Формула для отдельно взятой трубы

С позиции геометрии, труба представляет собой прямой круговой цилиндр.

Объем такого объекта равен площади сечения умноженной на длину:

Площадь сечения трубы, имеющей форму круга с известным диаметром, вычисляют по формуле:

S = π * d 2 / 4

Итоговая формула объема трубы с известными внутренним диаметром и длиной будет иметь следующий вид:

V = π * l * d 2 / 4

Если единицей измерения длины и диаметра трубы будет другая величина (дм, см или мм), то объем будет выражен в дм 3 , см 3 или мм 3 соответственно.

Также, хотелось показать вам нехитрый способ измерения внешнего диаметра трубы (D) без штангенциркуля. D = L / π, где L – длина окружности:

Как высчитать площадь поперечного сечения

Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R2. Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14. Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см2, подставляем в формулу S = 2 * 20,25 см2 = 40,5 см2.

Площадь сечения профилированного изделия считается по формуле площади прямоугольника: S = a * b, где a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм2 или 20 см2 или 0,002 м2.

Полипропиленовая труба – что это такое?

Полипропилен — это разновидность термопластичного полимера. Изготавливается методом объединения (полимеризации) молекул производной газа этилена. Международное обозначение полипропилена «РР». Далее рассмотрим подробнее трубы полипропиленовые: технические характеристики, свойства и технологию изготовления этого материала нового поколения.

Имея уникальную устойчивость к воздействию на него щелочных растворителей и агрессивных веществ, материал широко используется при монтаже систем отопления, водопроводов и санитарно-технических сооружений. Может выдерживать низкие температурные режимы (до -10 градусов) или высокие (до +110 градусов).

Расчет объема воды, находящейся во всей системе

Для определения такого параметра, необходимо в формулу подставить значение внутреннего радиуса. Однако сразу появляется проблема. А как рассчитать полный объем воды в трубе всей отопительной системы, в которую входят:

  • Радиаторы;
  • Расширительный бачок;
  • Котел отопления.

Сначала рассчитывается объём радиатора. Для этого открывается его технический паспорт и выписывается значения объема одной секции. Этот параметр умножается на число секций в конкретной батарее. Например, одна секция чугунного радиатора равен 1,5 литрам.

Когда установлен биметаллический радиатор, это значение намного меньше. Количество воды в котле можно узнать из паспорта устройства.

Для определения объема расширительного бака, его заполняют измеренным заранее, количеством жидкости.

Очень просто определяется объём труб. Имеющиеся данные для одного метра, определенного диаметра, нужно просто умножить на длину всего трубопровода.

Заметим что в глобальной сети и справочной литературе, можно увидеть специальные таблицы. Они показывают ориентировочные данные изделия. Погрешность приведенных данных достаточно мала, поэтому приведенные в таблице значения, можно смело использовать для вычисления объема воды.

Надо сказать, что при расчете значений, нужно учитывать некоторые характерные отличия. Металлические трубы, имеющие большой диаметр, пропускают количество воды, значительно меньше, чем такие же полипропиленовые трубы.

Причина кроется в гладкости поверхности труб. У стальных изделий она выполнена с большой шероховатостью. ППР трубы не имеют шероховатости на внутренних стенках. Однако при этом стальные изделия имеют больший объем воды, чем в других трубах, одинакового сечения. Поэтому чтобы убедиться, что расчет объема воды в трубах произведен верно, нужно несколько раз перепроверить все данные и подкрепить результат онлайн-калькулятором.

Формула определения площади сечения неполностью заполненных труб:

Существующие материалы для создания водопроводных сетей

Перед тем, как рассчитать диаметр трубы для водопровода, необходимо выбрать для него материал. Это может быть:

  • металл (сталь, медь, чугун, их различные соединения);
  • полимерные материалы — пластик, полиэтилен, металлопластик, ПВХ;
  • комбинации металлических и пластиковых конструкций.

Какими бы характеристиками не отличались материалы, размеры будут тоже важны. В частности, диаметр пластиковых труб для водопровода (металлических и металлопластиковых тоже) разделяют на внешний и внутренний, от него и толщины стенок как раз и зависит проходимость трубопровода.

На уровень рабочего давления влияют также и определенные особенности материала. В частности, сталь характеризуется надежностью и прочность, но подвержена коррозии, а также отличается большим весом, в связи с чем монтаж системы затруднен. Также внутри стального трубопровода может скапливаться известковый налет — следовательно, диаметр будет уменьшаться, и проходимость системы падать.

Для пластика характерен небольшой вес, простой и легкий монтаж. Такие трубы не накапливают внутри налет и не ржавеют, они недороги и пластичны. Если трубы пластиковые, без металлического слоя, то они могут расширяться из-за нагрева, а вот в металлопластиковых изделиях этот недостаток исключен.

Внутренний объем погонного метра трубы в литрах — таблица

Таблица показывает внутренний объем погонного метра трубы в литрах. То есть сколько потребуется воды, антифриза или другой жидкости (теплоносителя), чтобы заполнить трубопровод. Взят внутренний диаметр труб от 4 до 1000 мм.

Внутренний диаметр,ммВнутренний объем 1 м погонного трубы, литровВнутренний объем 10 м погонных трубы, литров
40.01260.1257
50.01960.1963
60.02830.2827
70.03850.3848
80.05030.5027
90.06360.6362
100.07850.7854
110.0950.9503
120.11311.131
130.13271.3273
140.15391.5394
150.17671.7671
160.20112.0106
170.2272.2698
180.25452.5447
190.28352.8353
200.31423.1416
210.34643.4636
220.38013.8013
230.41554.1548
240.45244.5239
260.53095.3093
280.61586.1575
300.70697.0686
320.80428.0425
340.90799.0792
361.017910.1788
381.134111.3411
401.256612.5664
421.385413.8544
441.520515.2053
461.661916.619
481.809618.0956
501.963519.635
522.123721.2372
542.290222.9022
562.46324.6301
582.642126.4208
602.827428.2743
623.019130.1907
643.21732.1699
663.421234.2119
683.631736.3168
703.848538.4845
724.071540.715
744.300843.0084
764.536545.3646
784.778447.7836
805.026550.2655
825.28152.8102
845.541855.4177
865.808858.088
886.082160.8212
906.361763.6173
926.647666.4761
946.939869.3978
967.238272.3823
987.54375.4296
1007.85478.5398
1058.65986.5901
1109.503395.0332
11510.3869103.8689
12011.3097113.0973
12512.2718122.7185
13013.2732132.7323
13514.3139143.1388
14015.3938153.938
14516.513165.13
15017.6715176.7146
16020.1062201.0619
17022.698226.9801
18025.4469254.469
19028.3529283.5287
20031.4159314.1593
21034.6361346.3606
22038.0133380.1327
23041.5476415.4756
24045.2389452.3893
25049.0874490.8739
26053.0929530.9292
27057.2555572.5553
28061.5752615.7522
29066.052660.5199
30070.6858706.8583
32080.4248804.2477
34090.792907.9203
360101.78761017.876
380113.41151134.1149
400125.66371256.6371
420138.54421385.4424
440152.05311520.5308
460166.19031661.9025
480180.95571809.5574
500196.34951963.4954
520212.37172123.7166
540229.02212290.221
560246.30092463.0086
580264.20792642.0794
600282.74332827.4334
620301.90713019.0705
640321.69913216.9909
660342.11943421.1944
680363.16813631.6811
700384.84513848.451
720407.15044071.5041
740430.0844300.8403
760453.6464536.4598
780477.83624778.3624
800502.65485026.5482
820528.10175281.0173
840554.17695541.7694
860580.88055808.8048
880608.21236082.1234
900636.17256361.7251
920664.7616647.6101
940693.97786939.7782
960723.82297238.2295
980754.29647542.964
1000785.39827853.9816

Если у вас специфическая конструкция или труба, то в формуле выше показано как вычислить точные данные для правильного расхода воды или иного теплоносителя.

Расчет онлайн

https://mozgan.ru/Geometry/VolumeCylinder

Какой литраж у одного метра МП трубы 16 мм?

elmix. объем цилиндра вычисляется перемножением S круга (основания) на Н (длину трубы), т.е.

Пользователь Горын 68 написал :

Пользователь Peterjela написал :

Думаю, как раз ТС задумался — скоко кило будет давить на перекрытие после запуска водицы в теплый пол.

Прочитал ещё раз,про тёплый пол ничего не нашел.

Объем воды или теплоносителя в различных трубопроводах, таких как полиэтилен низкого давления (ПНД труба) полипропиленовые трубы, металлопластиковые трубы, стальные трубы, необходимо знать при подборе какого либо оборудования, в частности расширительного бака.

К примеру в металлопластиковой трубе диаметр 16 в метре трубы 0,115 гр. теплоносителя.

Вы знали? Скорее всего нет. Да и вам собственно зачем это знать, пока вы не столкнулись с подбором, к примеру расширительного бака. Знать объем теплоносителя в системе отопления необходимо не только для подбора расширительного бака, но и для покупки антифриза. Антифриз продается в неразбавленном до -65 градусов и разбавленном до -30 градусов виде. Узнав объем теплоносителя в системе отопления вы сможете купить ровное количество антифриза. К примеру, неразбавленный антифриз необходимо разбавлять 50*50 (вода*антифриз), а значит при объеме теплоносителя равном 50 литров, вам необходимо будет купить всего 25 литров антифриза.

Какой литраж у одного метра МП трубы 16 мм?

elmix. объем цилиндра вычисляется перемножением S круга (основания) на Н (длину трубы), т.е.

Пользователь Горын 68 написал :

Пользователь Peterjela написал :

Думаю, как раз ТС задумался — скоко кило будет давить на перекрытие после запуска водицы в теплый пол.

Прочитал ещё раз,про тёплый пол ничего не нашел.
