Расчет объема изоляции трубопроводов и укладка материала

Автоматизированный расчет объема изоляции круглых поверхностей, таких как трубы, воздуховоды и трубопроводы, по наружному диаметру.Калькулятор рассчитывает объем изоляции в метрах кубических, а также площадь изоляции в метрах квадратных.Согласно технической части сборника ФЕР26:2. Правила исчисления объемов работ2.1 Объем изоляции «в деле» (Ои) м3, приходящийся на 1 м длины трубопроводов или оборудования цилиндрической формы, исчисляется по формуле:Ои = 3,14 × (Д + Т) × Т, гдеТ- толщина изоляционного слоя, м;Д- наружный диаметр трубопровода или оборудования, м.2.2. Длина изолируемых трубопроводов, а также оборудования цилиндрического и прямоугольного сечений и т. п.

определяется по осевой линии для каждого сечения, причем арматура и фланцы, фитинги и т. д. из длины не исключаются.2.3. Периметр многоугольного и подобного сечения определяется как среднеарифметическая величина периметров внутренней и наружной поверхности изоляции.2.4. Объем изоляции отдельных мест у контрольно-измерительных приборов и арматуры, а также возле всякого рода люков, штуцеров, отверстий на оборудовании учтен расценками, при этом длина изолируемых трубопроводов измеряется без вычета указанных мест.

Для получения результата введите в поля формы значения.

Понравился калькулятор? Поделись с друзьями

Найдите угол ABC равнобедренной трапеции ABCD, если диагональ AC образует с основанием AD и * Трапеция Математика / Русский язык 9 класс.

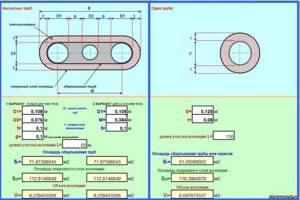

Расчет объема изоляции, площади антикоррозийного покрытия и укрывного материала

Расчет объема изоляции, площади укрывного материала и антикоррозийного покрытияприходится часто производить при составлении смет и закрытии выполненных объемов. Мы все привыкли пользоваться справочниками или калькулятором для вычисления фактических объемов, но если это можно автоматизировать, то давайте использовать эту возможность.

Для расчета объема изоляции и площади покрывного материала выберите тип изолируемой поверхности и введите значения в соответствующие поля.

Для чего это нужно знать

Ниже рассмотрим ситуации, когда данные параметры обычно всегда необходимо учитывать в работе:

  1. Знание формулы площади будет полезным, когда рассчитывается теплоотдача теплого пола или регистра отопления.Данные можно получить, исходя из общей площади, которая отдает воздуху в помещении тепло от рабочей жидкости определенной температуры.
  2. Второй вариант – обратная ситуация, которая встречается также часто. Особенно, если необходимо подсчитать потери тепла по всей протяженности трубопровода к отопительному прибору. При расчете количества и размеров конвекторов, радиаторов и других приборов инструкция требует знать точно, какое количество калорий они смогут выдавать. Данные определяются с учетом площади поверхности трубопровода, транспортирующего воду.

На фото – расчет отопления 1 кв. м площади, исходя от диаметра трубопровода

  1. Если вы будете знать, как посчитать площадь поверхности трубы, вы сможете закупить правильное количество теплоизоляции. Очень часто протяженность теплотрассы составляет десятки километров, поэтому точные данные помогут компаниям сохранить внушительные средства.

Калькулятор площади поверхности трубыиз стали для покрасочных работ

  1. Еще один момент – затраты на покраску или антикоррозионное покрытие, цена которых иногда внушительна. В данном случае знания позволят точно рассчитать необходимый объем материала. Кроме того, так можно косвенными методами определить нерадивость исполнителей работ, если расходы на 1 м2 поверхности будут существенно возрастать.
  2. Расчет площади трубы (сечение) позволит узнать максимальную проходимость изделия. Конечно, можно просто установить сразу заведомо больший диаметр, однако при больших капиталовложениях в строительные объекты данный показатель играет существенную роль в перерасходе средств.

Не стоит также забывать, что когда открывается кран горячего водоснабжения, объем жидкости в водопроводе бесцельно остывает. Большой диаметр трубы аккумулирует большое количество воды, которая в ней будет стоять, поэтому вы потратите больше тепла на нагрев помещения.

Как рассчитать сечение

  1. Необходимо высчитать площадь круга и отнять толщину стенок.
  2. Формула следующая: S = π(D/2-N)2.D – диаметр, N – толщина стенок.

Для гидравлических расчетов последней и ввели понятие – живое сечение.

Диаметр водопровода должен соответствовать его задачам

Расчет поверхности

Геометрическая задача, с которой вы не раз встречались на уроках, когда нужно было узнать площадь поверхности цилиндра, а, труба – это он и есть. Чтобы узнать нужную цифру необходимо знать длину окружности и высоту цилиндра (в нашем случае длину трубопровода).

Формула длины окружности – Lокр = πD, поверхности – S = πDL, где L–длина трубопровода, а D–его диаметр.

Для окрашивания можно использовать данную формулу напрямую, если же необходимо проводить теплоизоляционные работы, материала понадобиться несколько больше, так как он имеет толщину. К тому же во время процесса минеральная вата укладывается с некоторым перехлестом полотен.

Утепление стальных изделий своими руками

Рассчитываем внутреннюю поверхность

Не специалисты обязательно зададут вопрос – для чего нужно знать данный параметр? Специалисты же ответят – для гидродинамических расчетов, чтобы знать, какая площадь имеет контакт с водой во время движения по трубам.

Внутренняя поверхность пластиковых изделий не зарастает минеральными отложениями

С этим параметром есть несколько связанных нюансов:

ДиаметрЧем он больше, тем меньше шероховатость стенок оказывает влияние на движение рабочей жидкости. Если у трубопровода диаметр большой, а его длина маленькая, сопротивлением трубы можно пренебречь.
ШероховатостьДанный параметр имеет большое значение для гидродинамических расчетов. Например, стальная ржавая внутри водопроводная труба и гладкая полипропиленовая по-разному влияют на скорость рабочей жидкости.
Постоянство внутреннего диаметраСтальные и чугунные изделия из-за коррозии и минеральных отложений со временем изменяют свою внутреннюю площадь. Из-за этого проход для потока уменьшается.

Коррозия на внутренней поверхности уменьшает проход для рабочей жидкости

Формула расчета при этом будет такой – S=π(D-2N)L, где N–толщина стенки, L–длина трубопровода, D–его диаметр.

Расчет объема изоляции, площади антикоррозийного покрытия и укрывного материала

Расчет объема изоляции, площади укрывного материала и антикоррозийного покрытияприходится часто производить при составлении смет и закрытии выполненных объемов. Мы все привыкли пользоваться справочниками или калькулятором для вычисления фактических объемов, но если это можно автоматизировать, то давайте использовать эту возможность.

Для расчета объема изоляции и площади покрывного материала выберите тип изолируемой поверхности и введите значения в соответствующие поля.

Метод определения по заданной температуре поверхности утепляющего слоя

Данное требование актуально на промышленных предприятиях, где различные трубопроводы проходят внутри помещений и цехов, в которых работают люди. В этом случае температура любой нагретой поверхности нормируется в соответствии с правилами охраны труда во избежание ожогов. Расчет толщины теплоизоляционной конструкции для труб диаметром свыше 2 м выполняется в соответствии с формулой:

Формула определения толщины теплоизоляции.

δ = λ (tт – tп) / ɑ (tп – t0), здесь:

  • ɑ – коэффициент теплоотдачи, принимается по справочным таблицам, Вт/(м2 ⁰C);
  • tп – нормируемая температура поверхности теплоизоляционного слоя, ⁰C;
  • остальные параметры – как в предыдущих формулах.

Расчет толщины утеплителя цилиндрической поверхности производится с помощью уравнения:

ln B =(dиз + 2δ) / dтр = 2πλ Rн (tт – tп) / (tп – t0)

Обозначения всех параметров как в предыдущих формулах. По алгоритму данный просчет схож с вычислением толщины утеплителя по заданному тепловому потоку. Поэтому дальше он выполняется точно так же, конечное значение толщины теплоизоляционного слоя δ находят так:

δ = dиз (B – 1) / 2

Предложенная методика имеет некоторую погрешность, хотя вполне допустима для предварительного определения параметров утепляющего слоя. Более точный расчет выполняется методом последовательных приближений с помощью персонального компьютера и специализированного программного обеспечения.

Расчет объема изоляции трубопроводов и укладка материала

    Виды изоляционных материалов Укладка изоляции Расчет изоляционных материалов трубопроводов Устранение дефектов изоляции

Изоляция трубопроводов необходима для того, чтобы значительно снизить теплопотери.

Предварительно нужен расчет объема изоляции трубопроводов. Это позволит не только оптимизировать затраты, но и обеспечить грамотное выполнение работ, поддержание труб в надлежащем состоянии. Правильно выбранный материал позволяет предотвратить коррозию, улучшить теплоизоляцию.

Схема изоляции труб.

Сегодня для защиты трасс можно применять разные типы покрытий. Но необходимо учитывать, как именно и где будут проходить коммуникации.

Для водопроводных труб можно использовать сразу два типа защиты – внутреннюю обмазочную и внешнюю. Для отопительных трасс рекомендуется применять минеральную вату или стекловату, а для промышленных приобретать ППУ. Расчеты выполняются разными методами, все зависит от выбранного типа покрытия.

Расчёты

Углубляемся в математику и считаем.

Обычные цилиндрические

Здесь основой расчёта является формула из школьной программы – вычисление цилиндра:

S = 2 х Pi х R х L, где

  • R – внешний радиус, а
  • L – длина.

Таким образом, таблица площади окраски труб в этом случае примет вид, учитывая, что длина нашего участка 10 метров:

Теперь не составит труда вычислить и примерный расход выбранной краски, зная её укрывистость.

Канализационные цилиндрические

Учитываем диаметры от 70 до 200 с шагом в 20 см, наш ручной калькулятор площади окраски труб даст следующие результаты:

  • 70 – 1,99 кв.м;
  • 100 – 2,83;
  • 120 – 3,39;
  • 140 – 3,96;
  • 160 – 4,52;
  • 180 – 5,09;
  • 200 – 5,65 кв.м.

Профильные

Формула площади покраски трубы такого вида будет состоять из суммы четырех прямоугольников – сторон:

S = 2 х h x L + 2 x w x L, где

  • h – высота прямоугольника одной стороны;
  • w – высота прямоугольника второй стороны;
  • L – длина.

Если принять, что L всё та же – 10 метров, а высоты равны 10 и 5 см, то получается в итоге – 3 квадратных метра.

Конические

Учтём, что трубы представляют собой форму усеченного конуса. Его площадь рассчитывается по формуле:

S = 2 x Pi x R1 x L + Pi x (R1 x R1 + R2 x R2), где

  • R1 – меньший диаметр;
  • R2 – больший диаметр;
  • L – длина.

Если взять в расчёт L в 10 метров, с R1 — 3 см, а R2 – 6, то в результате получаем – 1,90 кв.м.

Гофрированные

При рассмотрении такого варианта необходимо внимательно рассмотреть его геометрию:

  • A – радиус скругление;
  • B – проекция прямого участка на длину;
  • C – шаг гофра;
  • D – проекция прямого участка на диаметр;
  • E – угол скоса прямого участка;
  • F – высота гофра;
  • G – средняя линия гофра, по которому он может вытянуться.

Значит:

  • принимаем за радиус скругления 3 мм;
  • значит, скруглённая часть – (2 x Pi x R) – 18,84 мм;
  • суммарную двойную D примем за 20 мм;
  • получается, что в вытянутом виде у нас – 38,84 мм;
  • если пренебречь углом скоса, то шаг гофра E будет равен двойному диаметру – 12 мм.
  • принимаем длину в 10 метров;
  • отсюда получаем, что складок будет 10000 / 12 или – 866;
  • отсюда, вытянутая длина будет составлять 866 c 38,84 – 33,64 метра (как видим, больше чем в 3 раза длиннее);
  • если взять диаметр вытянутого варианта – 52 мм, то получаем окончательную площадь нашей гофры, ни много, ни мало – 54,92 кв.м.

Виды изоляционных материалов

Для выполнения изоляции трубопроводов используются различные материалы. Они отличаются по типу нанесения, толщине слоя и по своим характеристикам.

К выбору следует относиться внимательно. Битумные покрытия еще не так давно считались самыми востребованными. В некоторых случаях трубу может дополнительно защищать стеклохолст.

Битумные материалы используются для теплоизоляции подземных линий. Они препятствуют возникновению коррозии. Рабочие условия следующие: при обычной наружной прокладке -40/+65°C, для подземного глубинного использования -5/+30°C.

Таблица изоляции медных и стальных труб.

В целях экономии можно применять полимерно-битумные композиции. Монтаж быстрый, качество изоляции трубопровода получается высоким. ППУ – надежный и прочный материал, который может быть использован во время бесканальной или канальной прокладки коммуникаций, для надземного трубопровода.

Получается прокладка «труба в трубе». Процесс работ простой, с ним справится даже новичок. Пенополиуретан в жидком виде наносится на поверхность, после чего он застывает, образуя прочную и крепкую скорлупу.

Антикоррозионная, полиэтиленовая изоляция – это многослойное покрытие, которое наносится только в промышленных условиях.

Такие трубы применяются для транспортировки нефтепродуктов, газовых смесей. Стекловата сегодня применяется тоже часто. Это простой и надежный материал, который наносится просто.

Расчет площади проводится без особых трудностей, но необходимо учесть толщину слоя. Минеральная вата тоже отлично подходит для теплотрасс. Материал может использоваться для утепления труб с разным диаметром.

Выбираем утеплитель

Главная причина замерзания трубопроводов – недостаточная скорость циркуляции энергоносителя. В таком случае, при минусовой температуре воздуха может начаться процесс кристаллизации жидкости. Так что качественная теплоизоляция труб – жизненно необходима.
Благо нашему поколению несказанно повезло. В недалеком прошлом утепление трубопроводов производилось по одной лишь технологии, так как утеплитель был один – стекловата. Современные производители теплоизоляционных материалов предлагаю просто широчайший выбор утеплителей для труб, отличающихся по составу, характеристикам и способу применения.

Сравнивать их между собой не совсем правильно, а уж тем более утверждать, что один из них является самым лучшим. Поэтому давайте просто рассмотрим виды изоляционных материалов для труб.

По сфере применения:

  • для трубопроводов холодного и горячего водоснабжения, паропроводов систем центрального отопления, различных технических оборудований;
  • для канализационных систем и систем водоотвода;
  • для труб вентиляционных систем и морозильного оборудования.

По внешнему виду, который, в принципе, сразу же объясняет и технологию применения утеплителей:

  • рулонные;
  • листовые;
  • кожуховые;
  • заливочные;
  • комбинированные (это скорее уже относится к способу изоляции трубопровода).

Основные требования к материалам, из которых изготавливаются утеплители для труб – это низкая теплопроводность и хорошая устойчивость к огню.

Под эти важные критерии подходят следующие материалы:

Минеральная вата. Чаще всего продается в виде рулонов. Подходит для утепления трубопроводов с теплоносителем высокой температуры. Однако если использовать минвату для изоляции труб в больших объемах, то такой вариант окажется не очень-то выгодным с точки зрения экономии. Тепловая изоляция с помощью минваты производится методом намотки, с последующим ее закреплением синтетической бечевкой или нержавеющей проволокой.

Калькулятор расчета термоизоляции труб отопления при наружной прокладке

На фото трубопровод, утепленный минватой

Калькулятор расчета термоизоляции труб отопления при наружной прокладке

Использовать его можно как при низких, так и при высоких температурах. Подходит для стальных, металлопластиковых и других полимерных труб. Еще одна положительная особенность – пенополистирол имеет цилиндрическую форму, причем его внутренний диаметр можно подобрать под размер любой трубы.

Пеноизол. По своим характеристикам находится в близком родстве с предыдущим материалом. Однако способ монтажа пеноизола совсем иной – для его нанесения требуется специальная распыляющая установка, так как он представляет собой компонентную жидкую смесь. После застывания пеноизола вокруг трубы образуется герметичная оболочка, почти не пропускающая тепло. К плюсам здесь также можно отнести отсутствие дополнительного крепления.

Пеноизол в деле

Калькулятор расчета термоизоляции труб отопления при наружной прокладке

Фольгированный пенофол. Самая последняя разработка в сфере утеплительных материалов, но уже завоевавшая своих поклонников среди российских граждан. Пенофол состоит из полированной алюминиевой фольги и слоя вспененного полиэтилена.

Калькулятор расчета термоизоляции труб отопления при наружной прокладке

Такая двухслойная конструкция не просто сохраняет тепло, а даже является неким обогревателем! Как известно, фольга обладает теплоотражающими свойствами, что позволяет накапливать и отражать тепло к изолируемой поверхности (в нашем случае это трубопровод).

Кроме того, фольгированный пенофол экологичен, слабогорюч, устойчив к температурным перепадам и повышенной влажности.

Как вы сами видите, материалов предостаточно! Выбирать, чем утеплять трубы, есть из чего. Но при выборе не забывайте учитывать особенности окружающей среды, характеристики утеплителя и его простоту монтажа. Ну и не помешало бы произвести расчет теплоизоляции труб, дабы сделать все грамотно и надежно.

Укладка изоляции

Расчет изоляции зависит от того, какая укладка применяется. Она может быть наружной либо внутренней.

Наружная изоляция рекомендована для защиты систем отопления. Она наносится по внешнему диаметру, обеспечивает защиту от потерь тепла, появления следов коррозии. Для определения объемов материала достаточно вычислить поверхностную площадь трубы.

Теплоизоляция сохраняет температуру в трубопроводе независимо от воздействия на нее условий окружающей среды.

Внутренняя укладка используется для водопровода.

Она отлично защищает от химической коррозии, предотвращает потери тепла трассами с горячей водой. Обычно это обмазочный материал в виде лаков, специальных цементно-песчаных растворов. Выбор материала может осуществляться и в зависимости от того, какая прокладка будет применяться.

Канальная прокладка востребована чаще всего. Для этого предварительно устраиваются специальные каналы, в них и помещаются трассы. Реже используется бесканальный способ укладки, так как для проведения работ необходимо специальное оборудование и опыт.Метод применяется в том случае, когда выполнять работы по устройству траншей нет возможности.

Для чего красить трубы

Придание трубе эстетичности — самая очевидная функция покраски. Но она далеко не единственная. В первую очередь трубы красят, чтобы наделить их коррозийной стойкостью. Раньше водопроводы изготавливали из стали без специального защитного покрытия. Такой подход позволял значительно сэкономить.

В конце прошлого века ситуация осложнилась тем, что как такового контроля над строительными фирмами не велось. А тяжелые финансовые условия склонили компании к жесткой экономии.

Поэтому для наладки инженерных коммуникаций чаще всего использовались самые дешевые стальные трубы с тонкими стенками, которые были рассчитаны на монтаж газопроводных систем. Такие водопроводы буквально за десяток лет приходили в негодность. Покраска в этом случае могла бы продлить их срок службы.

На данный момент ситуация улучшилась, но не сильно. И сейчас в бытовых системах отопления и водоснабжения чаще всего используются стальные трубы. Продлить срок службы таких конструкций можно, если выполнить покрасочные работы (прочитайте: «Какую выбрать краску для труб отопления – возможные варианты, характеристики»). А предварительно нужно выполнить расчет краски на трубу.

Рекомендация: для оцинкованных труб не требуется полная покраска антикоррозийным составом. Но участок с резьбой нуждается в защите, так как на нем часто слой цинка разрушается. Поэтому резьбу в оцинкованных трубах необходимо красить.

Расчет изоляционных материалов трубопроводов

Расчеты изоляции для трубопроводов провести несложно, для удобства рекомендуется пользоваться специальными калькуляторами.

Есть ряд действий, которые позволяют предварительно определить объемы материалов. Перед тем как начинать расчеты, следует сразу определиться, какой именно тип утеплителя будет использован. Изоляторы отличаются не только внешне, но и условиям укладки, свойствами.

Для изоляции трубопроводов могут применяться окрасочные вещества.

Качество материалов высокое, слой получается тонким, но прочным, полностью выполняющим все функции. Расчет делается таким образом:

Используется формула вычисления площади цилиндра S=2πr(h+r), где r – радиус основания трубы, h – параметр длины трубы, π – константа, приближенное значение для данного случая используется 3,14. Полученное значение и есть площадь окраски. Далее следует согласно инструкции производителя определить расход материала.

Схема расчета теплоизоляции для трубы.

При использовании обычных изоляционных материалов расчеты проводятся намного проще. Необходимо определить объем для внутренней части трубы и внешней. Для этого применяется формула V=πr2h, где:

    V – объем трубопровода; r – значение радиуса (внешнего или внутреннего); h – длина трубы; π равно 3,14.

Отдельно вычисляется значение внутреннего и внешнего радиуса, полученная разница и будет равна объему всего материала изоляции трубопровода. Обертывание – это вариант внешней изоляции. В данном случае расчет выполняется аналогично по первой указанной формуле, но требуется учитывать толщину материала, так как она оказывает влияние на количество.

Цилиндрические трубы

Удельные потери давления трубопровода калькулятор
Для расчета их площади используют достаточно простую технологию. Формула расчета:

S = 2 * 3,14159 * R * L

, где R – радиус трубы внешней направленности, измеряющийся в мм;

L – непосредственная длина окрашиваемого объекта.

Ну а число 3,14159 — это число «пи» известно еще со школьной скамьи.

Благодаря такому подходу возможно получить существенную выгоду. Ведь не потребуется приобретать лишние банки краски. Кроме того, цилиндрические трубы имеют свою разновидность, которую используют для канализаций. При этом используется та же формула, что касалась обычных цилиндрических труб. Существует важный нюанс: цилиндрические канализационные трубы обладают большими размерами.

Для упрощения измерений важно понимать фактор: за базу всех измерений считают высоту в 90 см. В подавляющем большинстве случаев применяют кольца именно такой величины

Ну а вешний диаметр способен варьироваться от 70 до 200 см. Приведем пример. Если показатель диаметра равняется 70 см, то площадь составит 1, 99 квадратных метров.

Устранение дефектов изоляции

Со временем для изоляции трубопровода потребуется ремонт.

Конечно, правильная эксплуатация позволяет продлить сроки службы не только труб, но и отделки. Периодически требуется проводить осмотр, после чего выполнять частичный ремонт, чтобы не доводить до капитального, т. е.

замены самого слоя изоляции или в худшем случае труб. Как избежать ремонтов? Необходима установка специальных датчиков, контролирующих состояние системы.

Сам ремонт может заключаться в выполнении таких действий:

Регулярно следует проводить осмотр состояния поверхности изоляции. Если есть повреждения, то надо залатать дефектный участок, осмотреть поверхность трубы.

Дальнейший ремонт зависит от того, в каком состоянии находятся трубы. Обычно требуется просто счистить следы коррозии, но в более сложных случаях нужна замена отдельных участков. Затем наносится новый слой изоляции трубопровода.

При ремонте покрытия следует выбирать тот же материал, который и был ранее. Если он по каким-либо условиям не удовлетворяет требованиям, то заменять следует всю изоляцию, чтобы не происходило теплопотерь, не возникло участков, подверженных коррозии.

Для теплоизоляции труб и их защиты от коррозии можно применять разные материалы. Перед тем как приобретать их, следует правильно выбрать покрытие.

Антон Михайлович Дергачев

Никаких проблем. Берем перф и перфорируем)

Интересная инфа, не знал что надо армировать пено-, газоблок

Добавлю в закладки. Как раз планирую ставить каркасник.

В последнее время все чаще задумываюсь о постройке дома, нахожу много подобных полезных статей. Однозначно буду делать пароизоляцию, тем более, что ва.

Спасибо. Очень подробно и понятно, а в моем случае и актуально.

Предлагаем Вам калькулятор для автоматизированного расчета объема изоляции для магистралей различного назначения – канализации, воздуховодов, отопления или газовых трубопроводов. Рекомендуем предварительно ознакомиться с инструкцией.

В условиях нашей страны с ее огромными просторами трубопроводный транспорт является самым эффективным средством транспортировки жидких продуктов. Размеры труб при этом достигают трехметрового диаметра, что позволяет транспортировать по ним большие объемы продуктов. Естественно, что такие магистрали нуждаются в определенной защите от разных факторов:

    коррозии всех видов;промерзания;физического воздействии природных явлений;от несанкционированного вмешательства посторонних лиц.

Все магистрали, включая газопроводы и нефтепроводы, не говоря уже о водных системах, подлежат изолированию работы в температурном интервале -45 + 60 градусов. Массовое применение такой технологической операции требует тщательного расчета потребности в материалах покрытия поверхности труб, чтобы расходы на нее были оптимальными, подсчет изоляции трубопроводов с использованием различных калькуляторов является необходимостью.

Основные моменты проведения вычислений

Калькулятор плитки для ванной и методика расчета

Если рассматривать трубу с точки зрения геометрии, то она представляет собой ничто иное, как простой цилиндр. Поэтому и расчет проводится по соответствующим формулам.

В первую очередь данные вычисления могут быть полезны при необходимости произвести расчёт теплоотдачи любого теплообменника. В результате чего можно определить габариты поверхности, отдающей от теплоносителя тепло. По сути, это значение и будет площадью окрашивания стальной трубы.

Нередко требуется подсчитать теплопотери по пути к установленному прибору отопления. Чтобы определить, какое количество радиаторов либо других отопительных элементов потребуется для монтажа, нужно узнать, сколько у каждого прибора, который рассматривается в качестве варианта для установки, имеется калорий. В некоторых случаях может потребоваться таблица, которая значительно облегчает расчет площади поверхности. Таким образом, можно определить точное количество отопительных радиаторов для обеспечения полноценной подачи тепла. И если длина теплотрассы составляет несколько километров, то проведя точный расчет, можно тем самым сократить финансовые расходы предприятия.

В этом случае требуется сделать все возможное, чтобы уменьшить теплоотдачу до минимальных значений. Чтобы узнать, сколько приобретать теплосберегающего материала для труб, нужно рассчитать площадь поверхности, которую вам нужно защитить от нежелательных теплопотерь. Для этого как раз и может пригодиться таблица. Эти вычисления позволяют узнать площадь покраски профильной трубы.

Ниже в таблице показано, какова площадь покраски 1 кв. м. трубы, в зависимости от габаритов изоляционного слоя:

Площадь поверхности под покраску вместе с расходами на значение расхода краски на 1 кв. м. позволяет определить довольно точный объём нужных закупок. Помимо этого, в этом случае можно самостоятельно определить, насколько мастера правильно и «честно» подсчитали количество материала, требующегося для проведения ремонта. Например, если краски или битумного лака уходит в два раза больше, чем было рассчитано, то значит, оставшееся количество материала уходит «не по назначению».

Изоляционные материалы

Гамма средств при устройстве изоляции весьма обширна.

Их различие состоит как в способе нанесения на поверхности, так и по толщине слоя термоизоляции. Особенности нанесения каждого вида учтены калькуляторами для подсчета изоляции трубопроводов. По-прежнему актуально использование различных материалов на основе битума с применением дополнительных армирующих изделий, например стеклоткани или стеклохолста.

Более экономичными и прочными являются полимерно-битумные составы.

Они позволяют вести быстрый монтаж а качество покрытия при этом получается долговечным и эффективным. Материал, называемый ППУ, надежен и прочен, что позволяет его применение, как для канального, так и бесканального способа прокладки магистралей. Используется также жидкий пенополиуретан, наносимой на поверхность по ходу монтажа, а также и другие материалы:

    полиэтилен как многослойная оболочка, наносится в условиях промышленного производства для гидроизоляции;стекловата различной толщины, эффективный утеплитель из-за своей невысокой стоимости при достаточной прочности;для теплотрасс эффективно используются минеральные ваты расчетной толщины для утепления труб различных диаметров.

Характеристики прокладки сетей и нормативной методики вычислений

Выполнение вычислений по определению толщины теплоизоляционного слоя цилиндрических поверхностей — процесс достаточно трудоемкий и сложный

Если вы не готовы доверить его специалистам, следует запастись вниманием и терпением для получения верного результата. Самый распространенный способ расчета теплоизоляции труб — это вычисление по нормируемым показателям тепловых потерь

Дело в том, что СНиПом установлены величины потерь тепла трубопроводами разных диаметров и при различных способах их прокладки:

Схема утепления трубы.

  • открытым способом на улице;
  • открыто в помещении или тоннеле;
  • бесканальным способом;
  • в непроходных каналах.

Суть расчета заключается в подборе теплоизоляционного материала и его толщины таким образом, чтобы величина тепловых потерь не превышала значений, прописанных в СНиПе. Методика вычислений также регламентируется нормативными документами, а именно — соответствующим Сводом Правил. Последний предлагает несколько более упрощенную методику, нежели большинство существующих технических справочников. Упрощения заключены в таких моментах:

Потери теплоты при нагреве стенок трубы транспортируемой в ней средой ничтожно малы по сравнению с потерями, которые теряются в слое наружного утеплителя. По этой причине их допускается не учитывать. Подавляющее большинство всех технологических и сетевых трубопроводов изготовлено из стали, ее сопротивление теплопередаче чрезвычайно низкое. В особенности если сравнивать с тем же показателем утеплителя

Поэтому сопротивление теплопередаче металлической стенки трубы рекомендуется во внимание не принимать.

Монтаж изоляции

Расчет количества изоляции во многом зависит от способа ее нанесения. Это зависит от места применения – для внутреннего или наружного изолирующего слоя.

Его можно выполнить самостоятельно или использовать программу – калькулятор для расчета теплоизоляции трубопроводов. Покрытие по наружной поверхности используется для водяных трубопроводов горячего водоснабжения при высокой температуре с целью ее защиты от коррозии. Расчет при таком способе сводится к определению площади наружной поверхности водопровода, для определения потребности на погонный метр трубы.

Для труб для водопроводных магистралей применяется внутренняя изоляция. Основное ее назначение – защита металла от коррозии. Ее используют в виде специальных лаков или цементно-песчаной композиции слоем толщиной несколько мм.

Выбор материала зависит от способа прокладки – канальный или бесканальный. В первом случае на дне отрытой траншее размещаются бетонные лотки, для размещения. Полученные желоба закрываются бетонными же крышками, после чего канал заполняется ранее вынутым грунтом.

Бесканальная прокладка используется, когда рытье теплотрассы не представляется возможным.

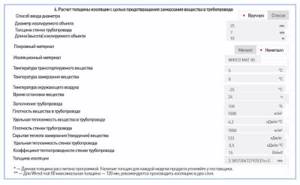

Для этого нужно специальное инженерное оборудование. Расчет объема тепловой изоляции трубопроводов в онлайн-калькуляторах является достаточно точным средством, позволяющим рассчитать количество материалов без возни со сложными формулами. Нормы расхода материалов приводятся в соответствующих СНиП.

Записи по теме:

Опубликовано: Декабрь 29, 2017

(4оценок, среднее: 5,00из 5)Загрузка…

    Дата: 15-04-2015Комментариев: Рейтинг: 26

Правильно произведенный расчет тепловой изоляции трубопровода позволяет существенно увеличить срок эксплуатации труб и уменьшить их теплопотери. Однако для того чтобы не ошибиться в подсчетах, важно учитывать даже незначительные нюансы.

Теплоизоляция трубопроводов предотвращает образование конденсата, снижает теплообмен труб с окружающей средой, обеспечивает работоспособность коммуникаций.

Методика просчета однослойной теплоизоляционной конструкции

Основная формула расчета тепловой изоляции трубопроводов показывает зависимость между величиной потока тепла от действующей трубы, покрытой слоем утеплителя, и его толщиной. Формула применяется в том случае, если диаметр трубы меньше чем 2 м:

Формула расчета теплоизоляции труб.

ln B = 2πλ [K(tт — tо) / qL — Rн]

В этой формуле:

  • λ — коэффициент теплопроводности утеплителя, Вт/(м ⁰C);
  • K — безразмерный коэффициент дополнительных потерь теплоты через крепежные элементы или опоры, некоторые значения K можно взять из Таблицы 1;
  • tт — температура в градусах транспортируемой среды или теплоносителя;
  • tо — температура наружного воздуха, ⁰C;
  • qL — величина теплового потока, Вт/м2;
  • Rн — сопротивление теплопередаче на наружной поверхности изоляции, (м2 ⁰C) /Вт.

Таблица 1

Условия прокладки трубыЗначение коэффициента К
Стальные трубопроводы открыто по улице, по каналам, тоннелям, открыто в помещениях на скользящих опорах при диаметре условного прохода до 150 мм.1.2
Стальные трубопроводы открыто по улице, по каналам, тоннелям, открыто в помещениях на скользящих опорах при диаметре условного прохода 150 мм и более.1.15
Стальные трубопроводы открыто по улице, по каналам, тоннелям, открыто в помещениях на подвесных опорах.1.05
Неметаллические трубопроводы, проложенные на подвесных или скользящих опорах.1.7
Бесканальный способ прокладки.1.15

Значение теплопроводности утеплителя λ является справочным, в зависимости от выбранного теплоизоляционного материала. Температуру транспортируемой среды tт рекомендуется принимать как среднюю в течение года, а наружного воздуха tо как среднегодовую. Если изолируемый трубопровод проходит в помещении, то температура внешней среды задается техническим заданием на проектирование, а при его отсутствии принимается равной +20°С. Показатель сопротивления теплообмену на поверхности теплоизоляционной конструкции Rн для условий прокладки по улице можно брать из Таблицы 2.

Таблица 2

Rн,(м2 ⁰C) /ВтDN32DN40DN50DN100DN125DN150DN200DN250DN300DN350DN400DN500DN600DN700
tт = 100 ⁰C0.120.100.090.070.050.050.040.030.030.030.020.020.0170.015
tт = 300 ⁰C0.090.070.060.050.040.040.030.030.020.020.020.020.0150.013
tт = 500 ⁰C0.070.050.040.040.030.030.030.020.020.020.020.0160.0140.012

Примечание: величину Rн при промежуточных значениях температуры теплоносителя вычисляют методом интерполяции. Если же показатель температуры ниже 100 ⁰C, величину Rн принимают как для 100 ⁰C.

Показатель В следует рассчитывать отдельно:

Таблица тепловых потерь при разной толщине труби и теплоизоляции.

B = (dиз + 2δ) / dтр, здесь:

  • dиз — наружный диаметр теплоизоляционной конструкции, м;
  • dтр — наружный диаметр защищаемой трубы, м;
  • δ — толщина теплоизоляционной конструкции, м.

Вычисление толщины изоляции трубопроводов начинают с определения показателя ln B, подставив в формулу значения наружных диаметров трубы и теплоизоляционной конструкции, а также толщины слоя, после чего по таблице натуральных логарифмов находят параметр ln B. Его подставляют в основную формулу вместе с показателем нормируемого теплового потока qL и производят расчет. То есть толщина теплоизоляции трубопровода должна быть такой, чтобы правая и левая часть уравнения стали тождественны. Это значение толщины и следует принимать для дальнейшей разработки.

Рассмотренный метод вычислений относился к трубопроводам, диаметр которых менее 2 м. Для труб большего диаметра расчет изоляции несколько проще и производится как для плоской поверхности и по другой формуле:

δ = [K(tт — tо) / qF — Rн]

В этой формуле:

  • δ — толщина теплоизоляционной конструкции, м;
  • qF — величина нормируемого теплового потока, Вт/м2;
  • остальные параметры — как в расчетной формуле для цилиндрической поверхности.
Рейтинг
( 2 оценки, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
