Расчет длины профильной трубы на арку. Расчет металлической арки

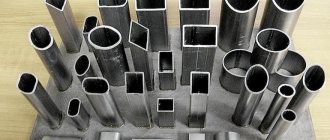

В целях перемещения веществ в жидком и газообразном состоянии редко используется профильная труба. Главной и важной их задачей и функцией является уменьшение веса возводимой каркасной конструкции предполагаемого сооружения. Благодаря нескольким имеющимся ребрам трубы в варианте квадратного и прямоугольного среза, она имеет высокий уровень прочности и надежности.

В тандеме с ее небольшим весом, это обеспечивает минимальное воздействие нагрузочной части на основу сооружения, а как же сокращает опасность и угрожающие жизни человека моменты при создании несущих перегородок. Монтажные работы при создании конструкции, которая изготовлена из прямых труб, не составляют большого труда. Но, касаемо арочных сооружений из профильных труб, в этом случае нужно будет потрудиться, учитывая некоторые нюансы возведения. Профессиональные фирмы оказывают свою помощь в создании изгибов как округлых изделий, так и профильной трубы. Профессиональные цеха оборудованы специальными приборами и инструментами. Конечно же, такие услуги стоят недешево, поэтому, зная некоторые особенности процесса гибки, а также имея элементарный опыт, можно все необходимые деформационные процессы сделать своими руками.

Строительство арки из профильных труб на загородном участке

Где можно применить созданную арку из профильной трубы?

Люди, имеющие свой земельный участок, обязательно стараются привести его в благородный вид, украшают его и декорируют.

Арки из металлических профильных труб можно использовать для:

  • навесной крыши и козырька;
  • мест уличного отдыха, например, беседки;
  • тепличных сооружений;
  • гаражных построек;
  • забора;
  • создания декора, например, переход через имеющийся на участке искусственный пруд;
  • разнообразных лестниц и других приспособлений.

    Козырек из профильной трубы фото

Применяя профильную трубу в целях создания каркасных сооружений, время и силы, затраченные на сам процесс создания, значительно уменьшатся. Кроме того, изогнутые изделия выполняют декоративную функцию, украшая само сооружение, а также выполняют практичную функцию, сводя к минимальному воздействию снежных и ветряных порывов, уменьшая негативные их последствия.

Арки для теплиц из профильной трубы

Чтобы получить ожидаемый результат в процессе создания конструкции и в процессе ее использования в соответствующих целях, нужно, создавая арочное изделие, учитывать и следовать трем элементарным принципам, которые вытекают один из другого. Для начала, арочное изделие должно изготавливаться из профильных труб надлежащего размера. Далее, на уже созданном изделии, должны отсутствовать разломы и волны. Чем аккуратнее будет выполнена работа, тем красивее будет геометрическая составляющая конструкции. Ну и последнее, деформированные профильные металлические трубы, которые являются частями одного элемента, должны быть абсолютно идентичными. Если не следовать этому принципу, в результате можно получить перекошенное сооружение, поэтому не желательно применять профили разного размера.

Рекомендуем: Калитка из профильной трубы своими руками: как правильно сварить

Шаблонные арочные детали

Это способ гарантирует качественную и неиспорченную металлическую трубу. С внешней стороны жесткого изделия, например, бетонная основа или пластина из металла, делается разметка контурных элементов будущей арочной детали. На поверхности жесткой основы по направлению прямой линии в вертикальной плоскости с расстоянием в 5 см монтируются куски углов или иных профильных изделий с помощью сварочного аппарата. Размер высоты отрезков трубы должен быть больше чем срез профильного изделия. Если же для жесткой основы применяется бетонная основа, в ней необходимо просверлить отверстия для прочного крепления стержней из металла, диаметр которых составит около 15 мм. Созданная заготовка и будет служить в качестве шаблонного изделия для многократного его использования. Для того чтобы закрепить один конец будущего профильного изделия понадобится как минимум 4 прочно зафиксированных стержней. Некоторые специалисты в изгибании труб из профиля настоятельно убеждают в том, что для обеспечения прочности необходимо с помощью сварки зафиксировать окончание металлической трубы к стержню или углу, который находится с самого края. Профильную трубу, которую уже закрепили на шаблон, начинают деформировать, прикладывая силу рук. Нужно проявлять бдительность, поскольку с легкостью можно перестараться и разломать изделие. Спешить не нужно, делать все необходимо не торопясь. Вспомогательными приспособлениями могут стать различные рычаги или механизмы, имеющие цепи или канаты. Этот метод создания изгиба профильной трубы уместен для труб с небольшим срезом.

Читать также: Правила работы с лобзиком ручным

Создание арочного элемента с помощью шлифовальной машины

Помимо шлифовальной машины, нужно будет поработать со сваркой. Нужно учитывать, что этот метод рекомендуется применять лишь тогда, когда уже созданная каркасная основа обшивается декоративными материалами или же не предполагается создать прекрасную наружность конструкции. Это обуславливается тем, что даже аккуратно созданные и обработанные шлифовкой соединительные места после сварочных работ невооруженному глазу будут заметны. Первоначальным этапом предстоящей работы являются разметочные мероприятия. Это касается длины участка, который будет впоследствии гнуться и места, в котором он будет располагаться. По всей линии длины на одинаковом расстоянии друг от друга шлифовальной машиной необходимо сделать трехсторонние распилы трубы, при этом наружную ее поверхность постараться не затронуть. Именно после этого процесса и можно начинать изгибать трубу, создавая ее в виде арки. Радиус изгиба определяется сугубо индивидуально. Места, которые предварительно были распилены, необходимо залатать, используя сварочный аппарат. После этого, соединительные места нужно отшлифовать.

Создание арочного элемента из профильных труб при помощи высокой температуры

Этот способ создания изгибов предусматривает применение чистой песочной массы в сухом ее виде. Для начала нужно один из концов профильной трубы закрыть барьерной крышкой из дерева, а затем песочную массу необходимо засыпать в профильное изделие. Заполнив все внутреннее пространство изделия, необходимо со стороны второго его окончания зафиксировать заостренную деревянную палку. Конечно же, используя этот способ деформации профильных труб, нужно иметь заготовку или шаблонное изделие с необходимым радиусом. Участок, который будет подвергаться деформации, отмечают мелом или маркером. Затем, отмеченный участок необходимо разогреть нагревательным прибором, а профильное изделие зафиксировать в шаблонную заготовку. После этого, необходимо начать ее изгибать медленно и без резких движений, доходя до нужного радиуса. Песочная масса, в данной ситуации, служит защитным щитом от различных повреждений и утраты первоначальной формы. Получив необходимый результат, одну из барьерных крышек ликвидируют, а профильное изделие очищают от песочной массы. Рассмотренные методы создания арочных элементов из профильных труб помогут установить на земельном владении небольшие постройки без помощи профессиональных лиц, а своими руками.

Профильные трубы часто становятся материалом для изготовления различных поделок для сада, в частности – их используют для изготовления арок. Привлекательными сторонами такого материала являются не высокий вес изделия, возможность наносить краску на поверхность труб в случае необходимости восстановить цвет или желания придать изделию боле яркий оттенок.

Содержание:

Как можно использовать арку из профильной трубы

Заметим, что область применения металлических профильных изделий не совсем совпадает с их непосредственным назначением, из них крайне редко собираются трубопроводы для передачи газа или жидкости. Чаще всего они служат материалом для сборки облегченных строительных конструкций, в частности – быстро возводимых сооружений. Положительной характеристикой трубных изделий этого вида является повышенная прочность, полученная благодаря наличию дополнительных ребер жесткости.

В числе несомненных преимуществ можно назвать небольшой вес, позволяющий свести к минимуму нагрузки на фундамент или опоры, снизить риски при сооружении несущих элементов конструкций. Если конструкции имеют прямоугольные формы, то работа по монтажу никаких сложностей не вызывает. Совершенно по другому обстоит вопрос в том случае, если потребуются арки из профильной трубы. Тут без специальных знаний, навыков и инструментов обойтись очень не просто.

Конечно, при желании можно воспользоваться услугами, оказываемыми специализированными фирмами и заказать выполнение изгибов на профильных трубах или трубных изделиях круглой формы. Но при желании можно попробовать сделать эту сложную работу самостоятельно.

Особенности арочных сооружений

Зачастую благоустройство участка предполагает сооружение нескольких полезных для хозяйства объектов:

  • гаражей и теплиц,
  • беседок и навесов,
  • столов, скамеечек,
  • времянок и заборчиков.

Живописно будет выглядеть на фоне буйной зелени пергола или просто арка из пластиковой трубы, своими руками сделать ее не так уж сложно.

Профильные пластиковые трубы имеются в продаже в широком ассортименте, с разным поперечным сечением, сборка их выполняется легко.

Если при создании каркасов вышеупомянутых сооружений применять профильные трубы, то процесс монтажа может существенно упроститься и ускориться. Но снова возникает вопрос с использованием гнутых элементов. Кроме того, что они придают конструкциям привлекательность и визуальную легкость, они также способны снизить ветровые нагрузки на конструкцию. Если же речь идет о зимнем периоде, то следует вспомнить о том, что на крыше дугообразной формы не скапливаются снежные массы.

Читать также: Как сварить мангал из газового баллона видео

Расчет арки из профильной трубы можно выполнить при помощи специальной программы или же воспользовавшись он-лайн калькулятором, чтобы получить точный результат потребуется задать длину и высоту хорды. В результате расчетов будет определена глубина прогиба профиля, которую потребуется получить в результате обработки трубы ручным гидравлическим трубогибом или гибочным станком.

Какие требования предъявляются к конструкциям из труб

Чтобы процесс строительства завершился созданием прочного и надежного сооружения следует помнить следующие правила, имеющие тесную взаимосвязь:

  1. Для создания арочной конструкции следует использовать трубы подходящего диаметра.
  2. Гнутые изделия не должны иметь на поверхности изломов, волн, других дефектов. Красивый внешний вид изделия во многом зависит от правильной геометрии арок, входящих в его конструкцию.
  3. Если используемые гнутые профили в составе конструкции не будут абсолютно одинаковыми, то в конечном итоге этот факт может привести к перекосу сооружения, т.е. следует исключить возможность использования разномерных изделий в одной конструкции.

Варианты изготовления дуги

Специалисты ставят под сомнение возможность качественного выполнения задания при помощи ручного трубогиба. Сложности с получением удовлетворительного результата обычно возникают из-за того, что трубогиб хоть и является специальным приспособлением, но предназначен для придания определенной формы трубам коротким и небольшого диаметра.

Изготовление дуги при помощи ручного трубогиба, смотрим видео:

Шанс придать одинаковую форму нескольким высоким аркам на таком устройстве ничтожен. Конечно, мастера могут добиться неплохих результатов, но неопытному работнику будет слишком сложно справиться с такой задачей, набираться же опыта в таком процессе особого смысла нет – арка из трубы своими руками может быть изготовлена другим, более простым способом.

К примеру, можно согнуть трубу с выполнением подрезки. Главным недочетом такого варианта изготовления арки является неаккуратность внешнего вида, применять метод с последующей сваркой можно в случае, если эстетичность изделия не будет иметь особого значения.

Машина для сгибания профиля

Трубогибочные машины – это специализированное промышленное оборудование, использование их нельзя назвать оправданным в том случае, если работа выполняется разово и объемы ее далеко не крупномасштабны. Естественно, в условиях дачного участка использование такой техники будет выглядеть по меньшей мере нелепо.

Второй важный момент – выполнять единичные заказы на таком оборудовании просто нерационально, ведь для изготовления каждого единичного изделия потребуется производить достаточно сложную настройку машины. Обычно результатом такой обработки являются арки с недостаточно точным профилем и боковыми плоскостями, развернутыми пропеллером.

Если объем работ достаточно большой – проще заказать изготовление арок на гибочном станке для профильной трубы в специализированной фирме.

Как сделать арку из профильной трубы своими руками

Конечно, методы о которых будет идти разговор дальше не вызовут ни интереса, ни высокой оценки у специалистов, работающих над изготовлением многочисленных конструкций.

Тем не менее, именно эти старые добрые способы помогут домашним мастерам сделать несколько правильных арок и соорудить из них опору для выращивания вьющихся декоративных растений, теплицу, придомовой навес.

Изготавливаем арки по шаблону

Первое преимущество способа – отсутствие угрозы порчи изгибаемой трубы. Начинают работу с вычерчивания рассчитанного контура на толстом листе металла, в натуральную величину. Далее вдоль начерченной линии наваривают вертикально отрезки профиля, высота этих фрагментов должна превышать размер сечения трубы хотя-бы на 4 или 5 см. Шаг расположения отрезков профиля должен составлять около пяти сантиметров.

Вместо металлического листа для изготовления шаблона можно использовать бетонную плиту, в ней потребуется сделать необходимое количество отверстий и закрепить в них прочные металлические стержни диаметром порядка 12-14 мм. Такую конструкцию также можно будет использовать в качестве шаблона необходимое количество раз.

Чтобы надежно зафиксировать конец арки потребуется как минимум 3 или 4 надежно зафиксированных штыря. Опытные мастера советуют приварить конец профильной трубы к стержню.

Согнуть трубу можно вручную, выполнять работу следует не спеша, аккуратно, при резких движениях изделие может сломаться. Чтобы уменьшить прилагаемые физические усилия можно использовать лебедку или рычаг. Выгнуть качественную дугу таким образом возможно в том случае, если она имеет небольшое поперечное сечение.

Изготавливаем арку, используем болгарку и сварочный аппарат

Такой метод изготовления арки пригоден в том случае, если конструкция из трубы будет спрятана за отделочным материалом – любой сварочный шов, даже если его выполняет мастер, на готовом изделии будет заметен. Не скроет его и тщательная шлифовка.

Работа выполняется в таком порядке:

  • на трубе отмечают отрезок, на котором будет выполняться сгиб,
  • на отмеченном участке через одинаковые промежутки выполняют пропилы, не целой оставляют только внешний участок стенки,
  • пропиленную профильную трубу выгибают под нужным радиусом, сделать это совсем просто,
  • места пропилов сваривают и тщательно шлифуют.

Горячий способ изготовления арки из профильной трубы

Чтобы воспользоваться этим методом потребуется запастись чистым песком. Один конц трубы забивают колышком, в другой засыпают песок, сколько влезет. Затем закрывают второй конец. Для такого метода изготовления арки также потребуется шаблон или болванка рассчитанного радиуса. Наметив участок, на котором будет выполняться изгиб приступают к его нагреву паяльной лампой.

Затем, воспользовавшись шаблоном, выгибают трубу. Заполненная песком труба гарантированно не лопнет, деформации при ее сгибании будут минимальными. Далее пробки выжигают, а песок высыпают из трубы.

Смотрим видео о том, как можно согнуть трубу:

Использование вышеописанных нехитрых приспособлений поможет самостоятельно согнуть арки из профильных и круглых труб, соорудить небольшие оригинальные строения на участке своими руками, не привлекая к работе специалистов.

Чего лучше не делать?

Используя трубогиб ручного управления в целях создания арочного элемента из профиля, в большинстве случаев получается недостаточно качественный и нужный результат. Все это происходит потому, что такой прибор уместен для деформации небольших кусков профильной продукции с маленькими срезами. Большие и идентичные арочные детали, к сожалению, выполнить не удастся. Хотя встречаются такие искусные работники, которые даже таким нелегким способом создают нужные детали. Но, для новичка в этом деле, лучше не рисковать. Для тех, кто ни разу не сталкивался с таким видом работы, имеются более подходящие, понятные и качественные способы создания арочной детали из металла. Помимо описанного варианта деформации, существует еще один, который предполагает процесс подрезания. К недостаткам такого способа относится то, что после таких работ деформированное изделие становится не очень аккуратным. Только из-за этого, метод подрезания и сгибания профильных труб с последующим процессом сварки используют тогда, когда внешний вид готовой детали абсолютно не важен. Специальный станок для изгиба профильных труб относится к техническому оснащению производств. Даже он иногда не может воспроизвести все задуманное. Кроме того, воспользоваться таким станком можно лишь в промышленной среде. В частном секторе, расположившись на земельном участке, такой станок просто неуместен. Помимо этого, разовый заказ может получиться не очень качественным, так как достаточно проблематично настраивать прибор для каждой детали с абсолютной точностью. В таком случае радиусные параметры профильного арочного элемента могут получиться неодинаковыми, а его боковины развернутыми в разные стороны. В случае необходимости создания арок из металла в большом количестве, рекомендуется воспользоваться помощью специализированных фирм, заказав услугу гибки профильных изделий на специальном оборудовании.

Создание деформации профилей самостоятельно

Найти выход из положения с созданием профильных арочных элементов можно, применяя некоторые всем знакомые способы. Конечно же, профессионалы, которые ежедневно сталкиваются с массовым изгибом профильных труб, не оценят их по достоинству. Но в целях облагораживания придомовой территории и тепличных сооружений, такие варианты создания арочных деталей являются приемлемыми и уместными.

шестигранные крепежные элементы

От чего следует отказаться

К сожалению, применяя ручной трубогиб для изготовления арок из профильных металлических труб, добиться хороших результатов получается редко. Дело в том, что данный инструмент приспособлен для изгиба коротких отрезков труб небольшого сечения. А длинные и одинаковые арки с его помощью сделать невозможно. Хотя некоторым умельцам такой процесс подвластен, набираться опыта в подобной работе не стоит. Существуют более простые и качественные варианты изготовления металлических арочных элементов.

Еще один метод гибки профильной трубы – с подрезкой. Его недостатком является неаккуратный внешний вид изогнутой трубы, поэтому подрезают и сгибают металлические профили с дальнейшей сваркой лишь в том случае, когда эстетическая сторона готового изделия не имеет никакого значения.

Профилегибочная машина, относящаяся к промышленному оборудованию, также не всегда себя оправдывает. Во-первых, использовать ее можно только в условиях крупного производства. На приусадебном участке она будет смотреться нелепо. Во-вторых, единичные заказы выполняются не всегда качественно из-за проблем с точной настройкой под каждое изделие. В результате радиус арки из профильной трубы получается неточным, а ее боковые плоскости разворачиваются «пропеллером».

При большом объеме работ металлические арки разумнее изготавливать на профилегибочных машинах, делая заказ в специализированных компаниях.

Калькулятор расчета радиуса лучковой арки — с необходимыми пояснениями

Согласитесь, очень элегантно в интерьере или в оформлении территории участка смотрятся арочные конструкции. Их широко применяют при кладке печей и каминов, уличных комплексов барбекю, при оформлении проходов между комнатами, при строительстве заборов, беседок и других сооружений. Но качественно выложить арку – задача весьма непростая, требующая немалой сноровки и обязательной выверки каждого производимого действия.

Калькулятор расчета радиуса лучковой арки

Чтобы арка не получилась непрочной или перекошенной, необходимо строго контролировать ее размерные параметры. Определиться с некоторыми из них – проблем особых нет: например, ширина проема легко промеряется или задается заранее, высоту свода обычно выбирают, исходя из дизайнерской задумки или доступности свободного места. Но как точно определить радиус той дуги, что будет задавать нижний свод арки? Нет никаких проблем, если арка полуциркульная, то есть составляет ровно половину окружности – ее радиус в этом случае равен половине ширины проема. А как быть с лучковой?

Предлагаем не искать геометрические формулы в интернете, а применить размещенный в данной публикации калькулятор расчета радиуса лучковой арки. Несколько пояснений будут даны ниже.

Пояснения по проведению расчета

Для возведения арки обычно заранее готовят шаблон – так называемое кружало. Чтобы оно в точности соответствовало необходимой «геометрии», без знания радиуса дуги, образующей свод арки, никак не обойтись. Кроме того, необходимо, чтобы линии швов между кирпичами, создающими арочный свод, сходились точно в одной точке – в центре той окружности, частью которой является дуга. Для этого в этом центре забивают гвоздь, к нему привязывают нитку, и по ней выверяют правильность направления каждого шва кладки. Но чтобы безошибочно наметить этот центр, опять же не обойтись без значения радиуса.

Все швы, между кирпичами, образующими арочный свод, должны «смотреть» в одну центральную точку, и это обязательно при кладке контролируется натянутой из этого центра ниткой

Итак, обычно в распоряжении мастера имеются две «стартовых» величины:

Схема, которая поможет правильно определиться с исходными размерными параметрами арки

L – так называемая длина арки, то есть расстояние между ее крайними точками по горизонтали. Обычно это будет ширина дверного проема или, например, ширина каминного топочного окна.

Н – высота арки, то есть расстояние по вертикали от горизонтальной линии (хорды), соединяющей ее крайние нижние точки, и самой верхней точкой свода.

Существует геометрическая зависимость, по которой, основываясь на этих двух величинах, можно точно рассчитать и радиус дуги, задающей нижний свод арки (R). Эта формула заложена в предлагаемый калькулятор.

Необходимо всего лишь последовательно указать на слайдерах значения длины и высоты арки – и программа сразу даст ответ с точностью до миллиметра.

Внимание – исходные данные указываются также в миллиметрах. Сложно ли построить камин для дома самостоятельно?

Сложно ли построить камин для дома самостоятельно?

Безусловно, это задача повышенного уровня сложности, но если есть навыки в выполнении качественной кирпичной кладки, то почему бы не попробовать? Возьмите, например, несложную схему-порядовку, которая приведена в статье нашего портала, посвященной выбору и строительству дровяных каминов для дома.

Что в итоге

Расчет арочных навесов редко делают полностью — фермы считают только для ответственных или крупных объектов, но никак не для небольших построек во дворах частных домов. Для таких строений достаточно посчитать снеговую и ветровую нагрузки. Это нужно, чтобы выбрать подходящую марку профлиста или вид сотового/профилированного поликарбоната.

Кроме того, делают расчет материалов для арочных навесов из металлопрофиля. Он не так прост, как для обычных односкатных и двускатных кровель, поскольку скругленную поверхность нужно «развернуть» на плоскость. Но это не невыполнимая задача: нужно просто подставить значения в формулу или воспользоваться нашим онлайн-калькулятором.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Наверх ↑

Коллектив oprofnastile.ru

Читайте по теме:

Односкатный навес из профлиста

Подробная инструкция, как сделать отдельно стоящий односкатный навес из металлопрофиля — с чертежами, схемами и пошаговым руководством по монтажу.

Навес для авто из металлопрофиля

Подробно рассказываем, как построить навес для машины из металлопрофиля и профнастила: от выбора марки и покрытия профнастила до чертежей и поэтапного руководства по монтажу конструкции.

Выбор пластика: пять убедительных доводов

Пластиковые садовые арки заметно выигрывают у аналогов, выполненных из классических материалов. Ведь на фоне недолговечного дерева и подвергающегося коррозии металла этот практичный и современный материал может похвастаться рядом преимуществ:

  • высокая влагоустойчивость, и как следствие – невосприимчивость к плесени и грибкам;
  • долговечность – изделие рассчитано на 50-летний срок интенсивного использования;
  • стойкость цвета, который не выгорит со временем;
  • устойчивость к низким температурным показателям;
  • отсутствие неприятного запаха.

Арки из пластиковых труб как опора для роз

Привлекательность портала возведенного из пластиковых труб, заключается не только в стильном и лаконичном дизайне, но и в относительно низкой себестоимости. А возможность оперативной установки сооружения делает его оптимальным вариантом для сада или дачи.

Для того чтобы сделать арку из пластиковой трубы своими руками, не нужно быть опытным специалистом в области строительства или профессиональным ландшафтным дизайнером. Достаточно просто придерживаться основных правил и рекомендаций.

Сборка конструкции

Сборку боковых и стропильных ферм можно производить на земле, если есть кран или другое оборудование для подъёма. При их отсутствии эту работу проводят отдельно, то есть сначала крепятся боковые фермы к опорам, а затем стропильные.

Сначала фиксация происходит на нескольких точечных прихватках, после чего обязательно нужно проверить геометрию плоскостей и проварить стыки полностью.

Сборка ферм можно проводить на земле

После сборки каркас зачищается и тщательно загрунтовывается антикоррозийным составом. От качества этой обработки зависит долговечность конструкции.

Расчет точечных креплений поликарбоната

Казалось бы, эка невидаль — поликарбонат. Да прикрутить его саморезами для профнастила и дело с концом! Дешево и сердито, особенно если особенная теплоизоляция на стыках не требуется. Однако срываемые во время сильных ветров листы поликарбоната наводят на мысль, что это не совсем верный подход к решению проблемы и поликарбонатные листы нужно крепить как минимум специально предназначенными для этого креплениями, и даже в этом случае шаг между креплениями следует подбирать не на глаз, а по расчету.

Существует два основных вида креплений для листов поликарбоната — ленточные и точечные. Когда в поликарбонате высверливается отверстие и в обрешетку вкручивается саморез, то это точечное крепление. Крепление поликарбоната с помощью угловых и стыковочных профилей может рассматриваться как ленточное. При креплении листа с помощью разного рода угловых и стыковочных профилей нагрузка на лист передается более равномерно и такие крепления в дополнительном расчете как правило не нуждаются. А вот при использовании точечных креплений в области контакта крепления с поликарбонатом могут возникнуть достаточно большие локальные напряжения.

Как сварить каркас своими руками

Самая простая конструкция навеса — односкатная на основе простых прогонов, так как при её изготовлении отсутствует необходимость загиба профильных труб. Они собираются с помощью ферм с параллельными поясами, закреплённых на опорах под углом.

Односкатный навес является самой простой конструкцией

Далее необходимо сделать несколько шагов:

  1. Сначала нужно отмерить и нарезать из профильной трубы все силовые элементы конструкции.
  2. Для сборки рамы надо разложить элементы на горизонтальной плоскости и по возможности закрепить струбцинами для защиты от ненужных движений. Прихватите места стыка сваркой, убедившись в соответствии размеров по чертежу, проварите стыки полностью.

Сборка рамы проводится в несколько шагов

Изготовление ферм

Металлическая ферма — несущая конструкция с зигзагообразно расположенными силовыми элементами между поясами. Существуют различные конструкции ферм, применяемых при постройке навеса из профильной трубы.

Конструкция фермы конкретного навеса может быть разной

Последовательность изготовления фермы:

  1. Эти элементы свариваются согласно чертежу на горизонтальной плоскости. При этом нужно прижимать их струбцинами сначала на прихватки. Затем, убедившись в правильности размеров, провариваются стыки полностью.
  2. Первая изготовленная ферма будет шаблоном для сварки остальных.
  3. После окончания работ швы нужно зачистить болгаркой, далее просверлить отверстия для крепежа кровли по верхней стороне фермы.

Фермы из профильной трубы делаются по шаблону

Как согнуть трубы

Для арочных ферм необходимо загибать профильные трубы. Для этого можно воспользоваться ручным или электрическим гибочным станком. Если такового нет, то можно сделать данную работу вручную, одним из нескольких способов.

Надрезка

Проводится загиб следующим образом:

  1. Сначала нужно сделать надрезы болгаркой на верхней грани трубы с шагом 10–15 см (зависит от радиуса планируемой арки).
  2. Теперь можно сгибать трубу от середины, предварительно зажав заготовку в тисках.
  3. В конце необходимо заварить расширившиеся пропилы, а также зачистить швы болгаркой.

Надрезка является одним из способов загиба профильной трубы

Набивание песком

Метод, который не требует наличия специальных инструментов. Выполняется эта работа следующим образом:

  1. Сначала нужно заварить или забить пробкой один конец трубы.
  2. Теперь можно засыпать песок в полость, забить пробку с другого конца.
  3. Подогреть резаком, гнуть по нужному радиусу.

Видео: как согнуть трубу без трубогиба

Установка и крепление опор для навеса

Этот этап работ проводится по следующему плану:

  1. Сначала нужно очистить участок, наметить место установки навеса.
  2. Далее надо выкопать ямки (50*50 см, глубиной 70 см) под столбчатый фундамент.
  3. Теперь можно приготовить бетон, смешав цемент, песок и щебень (фракции 5–20) в пропорции 1:2:2.
  4. Залить его в ямки, утрамбовать, вставить закладные. Фундамент нужно оставить на 4–5 дней, прикрыв сверху полиэтиленовой плёнкой. При это каждый день его придётся поливать водой.
  5. Теперь можно приступать к монтажу опор. Их нужно отрезать с запасом 5–10 см, поскольку возможны небольшие неровности площадки.
  6. Выставлять их необходимо поочерёдно, проверяя вертикаль с помощью уровня. Теперь опоры можно приварить к закладным.
  7. Теперь с помощью лазерного нивелира или гидроуровня нужно найти самую низкую точку на опорах, поставить метку на нужной высоте. Её необходимо «перенести» на оставшиеся опоры. Таким образом вы добьётесь того, что все метки будут в одной горизонтальной плоскости.
  8. В конце опоры по меткам нужно обрезать болгаркой.

Схема поможет качественно выполнить работу

Металлические фермы для навесов ↑

Эта конструкция состоит из двух поясов. Верхний пояс и нижний соединены через раскосы и вертикальные стойки. Она способна противостоять существенным нагрузкам. Одно такое изделие, весящее от 50–100 кг может заменить балки из металла большие по весу в три раза. При правильном расчете металлическая ферма в отличие от балок , швеллеров или деревянного бруса не деформируется и не прогибается при воздействии нагрузок.

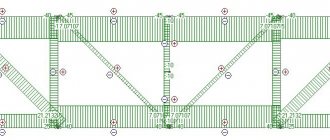

Металлический каркас одновременно испытывает несколько нагрузок, поэтому так важно знать, как рассчитать металлическую ферму, чтобы точно найти точки равновесия. Только так конструкция сможет противостоять даже очень высоким воздействиям.

Обрешетка и толщина покрытия

Начнем с расчета на снеговую нагрузку.

Прежде, чем выяснить, как рассчитать навес из поликарбоната, мы сформулируем пару допущений, на которых основан расчет.

  1. Приведенные данные актуальны для качественного материала без признаков разрушения ультрафиолетом. Поликарбонат без УФ — фильтра становится хрупким уже через 2-3 года эксплуатации на свету.


Отсутствие ультрафиолетового фильтра вызывает ускоренное разрушение поликарбоната.

  1. Мы сознательно пренебрегаем ограниченной деформационной устойчивостью обрешетки, считая ее абсолютно прочной.

А теперь — таблица, которая поможет подобрать оптимальную толщину поликарбоната и шаг обрешетки.

Нагрузка, кг/м2Размеры ячейки обрешетки при толщине поликарбоната, мм
681016
1001050х7901200х9001320х9201250х950
900х900950х9501000х10001100х1100
820х1030900х1100900х1150950х1200
160880х6601000х7501050х7501150х900
760х760830х830830х830970х970
700х860750х900750х950850х1050
200800х600850х650950х7001100х850
690х690760х760780х780880х880
620х780650х850700х850750х950
