Рециркуляция горячей воды в частном доме: что это такое и как правильно сделать циркуляцию водоснабжения – схема ГВС

В систему горячего водоснабжения частного дома входят: нагреватель для воды, трубопровод, имеющий запорную арматуру и смесители, а так же зачастую насос для рециркуляции горячей воды. Нагреватели воды отличаются по мощности, устройству, источнику питания. Наиболее практичными являются газовые нагреватели воды емкостные, и проточные. Также имеются нагреватели воды косвенного нагрева. Они функционируют благодаря теплу, какое отдает котел отопительный или электрический.

Полезные советы

Теплоизоляция должна размещаться вплотную к фитингам, все стыки между оболочкой нужно обязательно проклеить металлизированным скотчем. Если появятся вопросы — пишите мне volkov teploclub. Из него, под действием насоса вода растекается по веткам тёплого пола, отдаёт своё тепло цементной стяжке пола.

Категорически не рекомендуется использование гофрированных шлангов и материала порошковой металлургии. Габариты важны при монтаже.

Как видите, я применил шаровые краны со сгоном американкой.

Что касается самого насоса, для этих целей ведущими производителями сантехнического оборудования Wilo, Grundfos разработаны целые серии приборов.

Пока вода преодолеет определенное расстояние до точки разбора, она успевает остыть. Конечно, надо отметить, что это самый затратный вариант двухконтурного отопления, потому что в ней присутствует большая разводка труб.

Водонагреватель в этой системе выступает основным теплоносителем. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления. Рециркуляция гвс(бойлер и насос гвс)

Читайте дополнительно: Энергоаудит что это

Зачем нужен повысительный насос?

Повысительный насос применяют при недостаточном давлении в водопроводе. Сейчас большинство повысительных насосов работают при наличии разбора воды, то есть насос будет работать пока вы не перекроете воду на смесителе. Это делается при помощи встроенного в насос реле протока. С помощью таких насосов можно перекачивать маловязкие, неагрессивные жидкости без включения твердых частиц и примесей машинного масла.

Технические характеристики:

• Напор 2 метра.
• Температура окружающей среды от 2°С до 40°С.
• Температура перекачиваемой жидкости от 2°С до 60°С.
• Максимальное давление в системе 6 бар.

Монтаж повысительного насоса.

Повысительный насос устанавливается с помощью накидных гаек непосредственно на трубу, по которой осуществляется подача холодной воды. Стандартным размером подсоединения является 0,5 дюйма. После установки насоса, необходимо удалить из него воздух. Как это сделать подробно и с картинками описано в инструкции, которую настоятельно советую прочитать перед тем как делать монтаж. Пример правильного неправильного монтажа рассмотрим на рисунке:

Пример монтажа насоса UPA15-90

Правильная установка повысительного насоса

Так же необходимо помнить, что вал насоса должен располагаться в горизонтальной плоскости. Если этого не сделать, то подшипники не будут смазываться и быстро выйдут из строя! Смотрим на еще один рисунок и делаем выводы.

Техническое обслуживание.

В домашних условиях ограничивается прочисткой реле протока. Если нет желания этим заниматься, то можно установить перед насосом сетчатый фильтр, который будет задерживать шлам.Более сложный ремонт должен осуществляться в авторизованном сервисном центре.

Всесезонная работа полотенцесушителей.

Чтобы полотенцесушители были постоянно горячими необходимо их включить в систему рециркуляции. Последовательно, одно за другим. Это не приведёт к существенному увеличению гидравлического сопротивления трассы и хоть сколько заметному охлаждению горячей воды на потребителях. Упрощенно это выглядит так: Так как полотенцесушителей великое множество я не буду расписывать как подключить полотенцесушитель. Могу подсказать, что пока они не установлены, до чистовой отделки, вместо них можно ставить перемычки из труб. Приведенная на рисунке схема подключения полотенцесушителей позволяет не заботиться о накоплении воздуха в верхнем их них. Воздух будет удаляться через краны горячей воды при открывании любого из них.

Двухконтурное отопление

При этом в пересчёте на погонаж сами трубы обходятся значительно дешевле полипропиленовых и металлопластиковых, а срок их службы несопоставимо выше.

Видео об организации рециркуляции горячей воды. Благодаря этому горячая вода поступает из крана сразу после открытия, к тому же её температура может быть точно отрегулирована вне зависимости от режима работы нагревательного прибора.

Но она эффективна в том, что не приходится сливать холодную воду, то есть, сливать деньги в канализацию.

Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже. Вне зависимости от вида устройства — напольного или настенного — при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Хотя насос здесь будет нелишним в плане равномерного распределения теплоносителя по всем отопительным батареям.

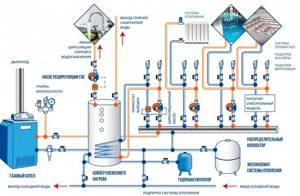

Схема подключения к котлу с автоматическим управлением Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В ней четко определены контуры, по которым теплоноситель будет проходить и возвращаться обратно в бойлер или котел.

Упрощенно это выглядит так: Так как полотенцесушителей великое множество я не буду расписывать как подключить полотенцесушитель. Когда длины ветот не сильно отличаются друг от друга. Циркуляционные насосы обязательно устанавливаются на обратке около отопительного котла. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

Сколько уходит горячей воды впустую?

Работает она от батареек, внешнего питания не требует. Сама же горячая вода из бойлера циркулирует постоянно по водопроводу горячего водоснабжения.

Рекомендую поставить насос на втором этаже. Не самый эффективный вариант, потому что, чтобы получить горячую воду, к примеру, в ванной, расположенной на втором этаже частного дома, придется сливать достаточно большой объем воды, который охладился и находится в трубе, ведущей к ванной комнате. Мои выводы о бойлере косвенного нагрева на 300 литров. ЧАСТЬ 4

Реализация

Какие схемы горячего водоснабжения с рециркуляцией возможны в многоквартирных и частных домах?

Многоквартирные дома

Чтобы создать непрерывную циркуляцию воды, систему ГВС нужно закольцевать.

В многоквартирных домах это достигается следующим образом:

Понятно, что описанная схема водоснабжения с рециркуляцией не будет работать без перепада давлений.

Как он обеспечивается:

Вне отопительного сезона ГВС включается между подающей и обратной нитками;

Летний режим: циркуляция ГВС между подающей и обратной нитками

Во время работы отопления при таком подключении система горячего водоснабжения будет представлять собой байпас для отопительной системы, катастрофически уменьшающий перепад на водоструйном элеваторе. Поэтому ГВС подключается в зависимости от температуры воды из подачи в подачу или из обратки в обратку, а перепад обеспечивают установленные на фланцах между врезками подпорные шайбы.

Современный элеваторный узел с циркуляционными врезками

Если стояки завоздушены

Что делать, если после сброса системы горячего водоснабжения оставшаяся в стояках воздушная пробка препятствует циркуляции, и полотенцесушители остаются холодными?

Для стравливания воздуха служит кран Маевского в верхней точке перемычки. Однако для доступа к нему нужно попасть в верхнюю квартиру по стояку, что не всегда возможно.

Вот простая пошаговая инструкция, которая поможет вам устранить проблему своими руками:

1. Перекрываем любой из соединенных перемычкой стояков ГВС;
2. Открываем до упора один, а лучше — два крана горячей воды в любой квартире по этому стояку. Воздушная пробка вылетает через смеситель на фронте потока воды;

Полностью откройте кран — и воздух из стояка вылетит на фронте потока воды

1. Запускаем стояки в штатном режиме.

Частные дома

Какие схемы рециркуляции горячего водоснабжения можно реализовать в частном доме с автономным приготовлением горячей воды? За создание циркуляционного напора в такой системе вполне предсказуемо будет отвечать циркуляционный насос минимальной мощности (от 25 ватт).

Циркуляцию в контуре ГВС способен обеспечить насос минимальной мощности

Контур ГВС должен быть закольцован по всей длине: после дальнего от водонагревателя сантехнического прибора розлив возвращается к исходной точке. А вот схема подключения водонагревателя зависит от того, есть ли у него дополнительный отвод для рециркуляции.

Схема для бойлера с патрубком для подключения контура с рециркуляцией

Наличие трех патрубков для подключения ГВС и ХВС типично для большинства бойлеров косвенного нагрева и некоторых накопительных электрических водонагревателей.

Бойлер с дополнительным выходом для рециркуляции

Замкнутый контур снабжается только циркуляционным насосом: поскольку температура воды в контуре после его запуска постоянна, проблемы теплового расширения воды решать не приходится, а раз так — предохранительный клапан и расширительный бачок не требуются.

Можно ли задействовать в такой схеме обычный бойлер с двумя выводами (для ГВС и ХВС)? Да, но в этом случае разводка будет заметно сложнее.

Водоснабжение с рециркуляцией: схема для бойлера с двумя патрубками

За постоянную температуру воды в рециркуляционном контуре отвечает трехходовой термостатический смеситель. По мере ее охлаждения он подмешивает горячую воду из бойлера;

Трехходовой смеситель-термостат способен обеспечить постоянную температуру воды на выходе при любых температурах на входе

• Для компенсации расхода горячей воды к трехходовому смесителю подведена холодная вода;
• Обратные клапаны ограничивают движение воды в контуре одним направлением независимо от ее расхода.

Устройство и внешний вид автоматического воздухоотводчика

Какие элементы включает схема водоснабжения многоквартирного жилого дома?

Водомерный узел, который организует подачу воды в дом, отвечает за работу нескольких функций:

1. Учитывает расход воды холодного водоснабжения, то есть, выполняет функцию счетчика воды;
2. Может перекрыть подачу холодной воды в дом при аварийных ситуациях или при необходимости ремонта узлов и деталей, а также для устранения протечек;
3. Служит фильтром грубой очистки воды: подобный грязевой фильтр должна содержать любая схема горячего водоснабжения многоквартирного дома.

Само устройство состоит из следующих узлов:

1. Набор запорной арматуры (кранов, задвижек и вентилей) на входе и выходе прибора. Стандартно это задвижки, шаровые вентили, клапана;
2. Механический счетчик воды, который устанавливается на одном из стояков;
3. Грязевой фильтр (фильтр грубой очистки воды от крупных твердых частиц). Это может быть металлическая сетка в корпусе, или емкость, в которой твердый мусор оседает на дно;
4. Манометр или переходник для врезки манометра в схему водоснабжения;
5. Байпас (обвод из отрезка трубы), который служит для отключения водомера при ремонте или сверки данных. Байпас снабжается запорной арматурой в виде шарового крана или вентиля.

Тепловой пункт

Он же — элеваторный узел, который выполняет следующие функции:

1. Обеспечивает полноценную и непрерывную работу отопительной системы в многоквартирном доме, а также регулирует ее параметры;
2. Доставляет в дом горячую воду, то есть, обеспечивает ГВС (работу горячего водоснабжения). Сам теплоноситель в системе отопления поступает в систему горячего водоснабжения многоквартирного дома прямиком из централизованной теплотрассы;
3. Тепловой пункт может переключать подачу горячего водоснабжения между обраткой и подачей. Это бывает нужно при больших морозах, так как в это время температура теплоносителя на подающей трубе может подниматься до 130-150 0 С, и это при том, что нормативный показатель температуры на подаче не должен превышать 750С.

Основной элемент теплового пункта — водоструйный элеватор, где горячая вода из схемы трубопровода подачи рабочей жидкости в доме смешивается в камере смешения с теплоносителем обратки путем впрыска через специальное сопло. Такими образом, элеватор позволяет пропускать через схему отопления бо́льший объем теплоносителя с низкой температурой, а, так как впрыск производится через сопло, то объем подачи получается небольшим.

Врезать переходники для подключения ГВС можно между задвижками на входе трассы и теплопунктом – это самая распространенная схема подключения. Количество врезок – две или четыре (по одной или по две на подаче и обратке). Две врезки характерны для старых домов, в новостройках практикуется четыре переходника.

На трассе ХВС обычно применяется тупиковая схема врезки с двумя подключениями: водомерный узел подключается к розливу, а сам розлив — к стоякам, через которые осуществляется разводка труб по квартирам. Вода будет перемещаться в такой схеме ХВС только при разборе, то есть, при открывании каких-либо смесителей, кранов, клапанов или вентилей.

Недостатки этого подключения:

1. При длительном отсутствии водоразбора по конкретному стояку вода при сливе долго будет холодной;
2. Врезанные на подводах ГВС из бойлерных полотенцесушители, которые одновременно обогревают ванную комнату или санузел, будут горячими только при водоразборе ГВС именно с конкретного стояка квартиры. То есть, почти всегда будут холодными, что вызовет появление влаги на стенах, плесени или грибковых заболеваний стройматериалов помещения.

Теплопункт с четырьмя подключениями горячего водоснабжения в доме делает циркуляцию горячей воды непрерывной, и происходит это через два розлива и стояки, соединенные друг с другом перемычками.

Важно: если на врезках ГВС установлены механические счетчики воды, то расход водоснабжения будет учитываться без учета температуры воды, что неправильно, так как придется переплачивать за горячую воду, которой не было в пользовании.

Горячее водоснабжение может функционировать по трем вариантам:

1. Из трубы подачи в трубу обратки в котельную. Такая система ГВС эффективна только в теплое время года при отключенной системе отопления;
2. Из подающей трубы в подающую трубу. Такое подключение будет приносить максимальную отдачу в демисезонье — осенью и весной, когда температура теплоносителя невысока и далека от максимальной;
3. Из трубы обратного хода в трубу обратки. Эта схема ГВС наиболее работоспособна в большие холода, при повышении температуры на трубе подачи ≥ 75 0 С.

Для непрерывного движения воды необходим перепад давления между начальной и конечной точками врезки в один контур, и этот перепад обеспечивается ограничением потока. Таким ограничителем служит специальная подпорная шайба — стальной блин с отверстием посредине. Таким образом, вода, которая транспортируется от входной врезки до элеватора, встречает препятствие в виде тела шайбы, и это препятствие регулируется поворотом, который открывает или закрывает подпорное отверстие.

Но слишком большое ограничение движения воды в трассе трубопровода нарушит работу теплового пункта, поэтому у подпорной шайбы должен быть диаметр на 1 мм больше диаметра сопла теплопункта. Этот размер рассчитывается представителями поставщика тепла так, чтобы температура на обратной трубе отопления элеваторного узла лежала в нормативных пределах температурного графика.

Правила монтажа

Чтобы выполнить монтаж рециркуляции горячего водоснабжения, необходимо наличие определенных знаний. Можно обратиться за помощью к квалифицированным специалистам.

При монтаже своими руками необходимо придерживаться нескольких правил:

1. Правильно рассчитать объём водонагревателя. Недостаточный размер накопительной емкости приведет к попаданию в контур воды из трубопровода ХВС. При расчете объема бойлера учитывается количество людей, проживающих в доме.
2. Использовать в обвязке водонагревателя обязательные элементы, рекомендуемые заводом изготовителем. Для безопасного использования бойлера может потребоваться монтаж определенных элементов обвязки. Часто производители поставляют такие элементы в комплекте с водонагревателем.
3. Утеплить трубопровод. Для уменьшения теплопотерь при циркуляции теплоносителя в контуре горячего водоснабжения следует нанести на трубы слой теплоизоляции. Можно использовать полиэтиленовую теплоизоляцию для труб. Утеплению в обязательном порядке подлежат и фитинги.
4. Использовать насос для рециркуляции ГВС. В отличие от помп, предназначенных для перемещения жидкости в системе отопления, диаметр резьбовых соединений рециркуляционных насосов предназначен для соединения с фитингами систем водоснабжения.

Эксплуатация системы рециркуляции ГВС

Рециркуляция ГВС достаточно затратное удовольствие, так как бойлеру придется постоянно подогревать воду, дополнительно затрачивая на это энергоносители, а циркуляционный насос будет постоянно расходовать электроэнергию.

Некоторые специалисты советуют отключать рециркуляцию ГВС летом, но тогда теряется весь смысл ее организации, так как горячая вода требуется ежедневно и круглогодично. Для того, что можно было сэкономить на энергозатратах, придется еще немного потратиться. Например, можно приобрести циркуляционный насос с встроенным, программируемым таймером или установить отдельное управляющее устройство, которое с определенной цикличностью будет прогонять по контуру горячего водоснабжения воду, тем самым не давая ей остынуть. К тому же рециркуляцию ГВС можно отключать на ночь и на то время, когда вас нет дома.

В следующей статье я расскажу об анемостате.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Схема рециркуляции

Изготовление контура, в котором будет постоянно поддерживаться температура воды, возможно при строительстве или глубокой модернизации системы ГВС.

Схема рециркуляции выполняется следующим образом:

1. Прокладка трубопровода. Схема предусматривает замкнутый контур. Труба прокладывается через нужные помещения к дальней точке и обратно к бойлеру.
2. Подключение точек забора воды. Монтаж предусматривает последовательное включение точек водозабора в систему. В дальнем месте потребления воды труба не заканчивается, а возвращается к водонагревателю.
3. Включение в контур насоса. Он необходим для принудительной циркуляции теплоносителя. Лучше включить насос и установить запорное устройство в схему на промежутке, где вода поступает не к потребителям, а к накопительной емкости. Это позволит при необходимости отключить принудительную циркуляцию.

Схема рециркуляции. Источник фото: tolyatty.blizko.ru

Для чего необходима рециркуляция

Трубопровод горячего водоснабжения может иметь различную длину. Если точка забора расположена на большом расстоянии от бойлера, то при открывании крана горячая вода пойдёт не сразу. Необходимо будет подождать некоторое время, пока из трубопровода не вытечет холодная жидкость.

Рециркуляция ГВС может быть и через теплый пол и полотенцесушитель

В частных домах расстояние от места расположения бойлера до точки забора воды может быть достаточно большим. Это делает использование системы горячего водоснабжения некомфортным и приводит к нерациональному расходованию воды. Для поступления горячей воды в момент открывания крана необходима постоянная её циркуляция.

Рециркуляция ГВС представляет собой принудительное перемещение жидкости в контуре горячего водоснабжения с помощью насоса.

Насос периодически перекачивает жидкость. При этом теплоноситель не выходит за пределы контура и возвращается в накопительную емкость. Это позволяет постоянно поддерживать необходимый показатель температуры жидкости в трубопроводе.

Горячее водоснабжение или ГВС

В некоторых малоэтажных домах горячая вода подключена по такой же схеме, стоит на подпоре без циркуляции, этим и объясняется то, что при открытии крана с горячей водой, какое-то время идёт холодная, остывшая вода. Если взять тот же дом в 16 этажей то в таком доме система ГВС устроена иначе. Горячая вода как и холодная так же подаётся в дом по большой трубе, и после счётчика идёт в домовую магистраль

которая поднимает воду, на чердак где она распределяется по стоякам и опускается в самый низ в обратную магистраль. Кстати, счётчики ГВС считают не только объём утерянной (потреблённой) воды в доме. Эти счётчикитак же считают потери температуры (гигоколории)

Температура теряется при проходе воды через квартирные полотенцесушители, которые и играют роль стояков.

При такой схеме, горячая вода всегда циркулирует. Стоит вам открыть кран, горячая вода уже здесь. Давление в такой системе примерно 6-7 кг. на подаче и чуть ниже на обратке для обеспечения циркуляции.

За счтёт циркуляции мы получаем давление в стояке, в квартире 5-6 кг. и тут же видим разницу в давлении между холодной и горячей водой, от 2 кг. Именно в этом и кроется суть передавливания горячей воды в холодную при неисправности сантехприборов

Если вы обратили внимание, что на горячей воде у вас давление всё же больше чем на холодной, то на вводе холодной обязательно установите обратный клапан, а на вводе горячей можно включить в систему регулирующую арматуру, которая поможет выровнять давление примерно в одну цифру с холодной. Пример установки регулятора давления

Готовые решения вопросов с ГВС, горячей водой в ЖКХ

Восстанавливаем горячее водоснабжение согласно ГОСТ, СНиП для МКД в Перми и Пермском крае.

Водоснабжение ХВС, ГВС: Аудит. Анализ. Заключения. Рекомендации.

6 лет юридическому лицу, это значит – работу выполним в срок, а гарантия будет исполнена.

• Кипяток из крана?
• Частые ожоги горячей водой?
• Долго пропускаете горячую воду?
• Чуть теплая вода?
• Утром из крана горячая вода, как холодная?
• Часто меняется температура горячей воды?
• Плохая горячая вода?

У нас есть готовые решения этих вопросов.

Мы поможем Вам. Звоните!

Причины проблем с ГВС

• слабая циркуляция;
• засорение трубопровода;
• заужение диаметра трубопровода;
• неверный расчёт гидравлики приборов учёта;
• разладка настроек оборудования в узле управления;
• не работает автоматическое регулирование температуры;
• засорение теплообменника
• ещё +100 причин.

Позвоните нам. Мы установим причину.

Что выбрать для дома, а что для дачи?

Использовать проточную систему горячего водоснабжения в жилом доме нецелесообразно по многим причинам. Расход воды в домах, где люди проживают постоянно, заметно отличается от расхода в дачных домиках, тем более, если проживает не один человек, а семья.

Проточная система чревата пользователям рядом недостатков:

1. Снижение напора горячей воды в связи с ограничителями, встроенными в обогревающее оборудование.
2. Непредсказуемые перепады температур воды в кране.
3. Ожидание тока воды после открытие крана.
4. Высокий расход электроэнергии или газа, в зависимости от выбранного типа системы.

Однако для дачи, проточная система станет оптимальным решением. Ведь потребность в горячей воде не так высока, стоимость такой системы значительно ниже, а ее размеры компактнее.

Также есть и еще один немаловажный плюс – если при использовании водонагревательного бака нужно ждать воду после включения оборудования, то пользователи проточных систем лишены этой проблемы.

Проточная система – лучше для дачи, использование водонагревательных баков – лучше для дома, но есть и исключения. Например, когда в доме проживает один человек или когда на даче люди проживают не временами, а постоянно. Поэтому каждый случай должен рассматриваться отдельно.

Использование двухконтурного газового котла

Когда число водоразборных точек частного дома невелико и предполагается одновременное использование исключительно умывальников, тогда лучше всего выбрать двухконтурный котел с проточным нагревом воды. Подобные котлы способны производить горячей воды до двадцати литров в минуту. Именно этот вариант самый простой и экономичный.

Для того чтобы смонтировать данную систему горячего водоснабжения, нужно сделать подвод трубы с холодной водой и на выходе из котла уже можно будет получать горячую воду. Необходимо учитывать то, что за определенное время горячая вода будет остывать в трубопроводе и поэтому, для того, чтобы с крана полилась горячая вода, надо будет ждать какое-то время.

Как устроено снабжение общедомовой горячей водой в МКД?

Принцип работы ГВС: Горячая вода в многоквартирные дома поступает по двум схемам:

1. Холодная вода поступает на ЦТП – центральный тепловой пункт. Там она нагревается до необходимой температуры 65-75 С, после чего распределяется по многоквартирным домам.

1. Холодная вода поступает в ИТП – индивидуальный тепловой пункт многоквартирного дома. В тепловом пункте установлены теплообменники. Холодная вода нагревается в теплообменниках до необходимой температуры 63 – 75 С, после чего распределяется по квартирам.

Как выбрать мощность котла для бойлера ГВС

При выборе бойлера необходимо обратить внимание и на мощность нагревательного элемента, который в нем установлен. Например, чтобы нагреть 100 литров воды до температуры 55 оС за 15 минут в бойлере должен быть установлен нагреватель (теплообменник для котла, встроенная газовая горелка или ТЭН) мощностью около 20 кВт

В реальных условиях эксплуатации температура воды в бойлере равна температуре воды в водопроводе только при первом включении нагрева. В дальнейшем, в бойлере почти всегда находится уже подогретая до некоторой температуры вода. Для догрева воды до необходимой температуры за приемлемое время используют нагревательные устройства меньшей мощности.

Но все-таки лучше проверить, сколько времени займет нагревание воды в бойлере. Это можно сделать, пользуясь формулой:

t = m•cw•(t2 – t1)/Q, в которой:t – время нагревания воды, секунды (с);m – масса воды в бойлере, кг (масса воды в килограммах равняется объему бойлера в литрах);cw – удельная теплоемкость воды, равная 4,2 кДж/(кг•K);t2 – температура, до которой должна быть нагрета вода;t1 – начальная температура воды в бойлере;Q – мощность котла, кВт.

Пример: Время нагревания воды котлом мощностью 15 кВт в 200-литровом бойлере от температуры 10°C (принимаем, что вода, поступающая в бойлер, имеет такую температуру) до 50°C составит: 200 x 4,2 x (50 – 10)/15 = 2240 с, то есть около 37 мин.

Схема ГВС с рециркуляцией воды в системе

Использование накопительного водоподогревателя в системе ГВС позволяет организовать рециркуляцию горячей воды в трубопроводах. Все места отбора горячей воды подключены к кольцевому трубопроводу, по которому постоянно циркулирует горячая вода.

Длина участка трубы от каждого места расхода горячей воды до кольцевого трубопровода не должна быть более 2 метров.

Циркуляционный насос системы рециркуляции горячей воды ГВС имеет маленькие размеры и небольшую мощность

Рециркуляцию воды в системе ГВС обеспечивает циркуляционный насос. Мощность насоса невелика, несколько десятков ватт.

Насосы для ГВС, в отличие от насосов отопления, должны иметь максимальное рабочее давление не менее 10 бар. Отопительные насосы часто рассчитаны на максимальное давление не более 6 бар. Другое отличие состоит в том, что насос для ГВС должен иметь гигиенический сертификат, разрешающий применение в системах питьевого водоснабжения.

Вода в системах ГВС постоянно обновляется и содержание кислорода в ней остается достаточно большим. Коррозионная активность горячей воды высокая. К тому же, горячая вода должна соответствовать санитарным требованиям к питьевой воде. Поэтому, для изготовления насосов ГВС применяют стойкие к коррозии цветные металлы или нержавеющую сталь. По этим причинам циркуляционные насосы для ГВС заметно дороже аналогичных для систем отопления.

В некоторых конструкциях трубопроводов ГВС удается создать естественную рециркуляцию воды, без насоса.

В результате циркуляции воды в системе ГВС горячая вода к местам отбора подается постоянно.

В системе ГВС с накопительным подогревателем и рециркуляцией воды режим водоснабжения более стабилен:

• В местах отбора горячая вода присутствует постоянно.
• Отбор воды возможен одновременно в нескольких местах. Температура и напор воды при изменении расхода меняются незначительно.
• Из крана можно забрать любое, сколь угодно малое, количество горячей воды.

Рециркуляционный контур позволяет не только повысить комфортность водоснабжения в удаленных точках дома, но дает возможность подключить к нему контуры теплых полов в отдельных помещениях. Например, в ванной водяной теплый пол будет комфортным круглый год.

В системе ГВС с рециркуляцией воды постоянно расходуется энергия

для работы циркуляционного насоса, а также на компенсацию потерь тепла в самом бойлере и в трубах с циркулирующей водой. Для снижения расхода энергии рекомендуется устанавливать циркуляционный насос со встроенным программируемым таймером, который отключает циркуляцию воды в часы, когда она не нужна. Бойлер и трубы с горячей водой утепляют.

Схема ГВС с бойлером послойного нагрева

В последнее время набирает популярность система ГВС с бойлером послойного нагрева,

вода в котором нагревается проточным водонагревателем. В таком бойлере отсутствует теплообменник, что снижает его стоимость.

Горячая вода расходуется из верхней части бака. На её место в нижнюю часть бака тут же поступает холодная вода из водопровода. Насосом вода из бака прогоняется через проточный нагреватель, и подается сразу в верхнюю часть бака. За счет этого, горячая вода у потребителя появляется очень быстро

— не нужно ждать пока прогреется почти весь объем воды, как это происходит в бойлере косвенного нагрева.

Быстрый нагрев верхнего слоя воды, позволяет устанавливать в доме бойлер меньших размеров, а также снизить мощность проточного нагревателя,

без ущерба для комфорта.

Бойлер послойного нагрева Galmet SG (S) Fusion 100 L подключают к контуру ГВС двухконтурного котла или к газовой колонке. Бойлер имеет встроенный трехскоростной циркуляционный насос. Высота бойлера 90 см., диаметр 60 см.

Производители выпускают двухконтурные котлы со встроенным или выносным бойлером послойного нагрева. В результате, стоимость и габариты оборудования системы ГВС получаются несколько меньше,

чем с бойлером косвенного нагрева.

Вода в бойлере подогревается заранее,

независимо от того, расходуется она или нет. Запас горячей воды в баке позволяет пользоваться горячей водой в доме в течении нескольких часов.

Благодаря этому, нагрев воды в баке можно производить довольно длительное время, постепенно накапливая тепловую энергию в горячей воде. Отсюда и еще одно название бойлера — накопительный водоподогреватель.

Большая продолжительность нагрева воды позволяет использовать нагреватель сравнительно небольшой мощности.

Проблемы

Циркуляция в системе водоснабжения — это процесс, который достаточно легко нарушить. В следующем разделе статьи мы разберем типовые проблемы, которые могут привести к остановке циркуляции и связанному с ней охлаждению стояков ГВС и полотенцесушителей в многоквартирном доме.

Воздушная пробка

• Симптомы: после отключения горячей воды остыл один стояк или группа стояков. У соседей трубы по-прежнему нагреты.
• Причина: воздушная пробка в кольцующей перемычке. Перепада давления в 0,2 атмосферы недостаточно для того, чтобы вытеснить ее в розлив.
• Решение: выгнать воздух через воздушник в верхней точке перемычки. Если это невозможно (к примеру, из-за отсутствия жильцов верхнего этажа), можно перепустить стояк через подвал или водоразборную арматуру в квартирах.

Для этого нужно:

1. Перекрыть один из проблемных стояков ГВС краном или вентилем в подвале;
2. При наличии сбросника на этом стояке — открыть его и дождаться выхода воздуха;

Стояк ГВС снабжен сбросником, позволяющим перепустить его из подвала

1. Если на стояке стоит не сбросник, а заглушка, можно до отказа открыть горячую воду на одном-двух смесителях в любой квартире, расположенной по этому же стояку;

Воздух можно выгнать из стояка через любой подключенный к нему смеситель

1. После стравливания воздуха открыть вентиль или кран у основания стояка.

Перекрытый вентиль

• Симптомы: при водоразборе стояк нагревается сверху от врезки в него подводки ГВС. Очевидно, что вода поступает к подводке через кольцующую перемычку.
• Причины: после отключения стояка кран или вентиль остался полностью или частично закрытым.
• Решение: спуститься в подвал и до отказа открыть запорную арматуру на вашем и объединенных с ним соседних стояках ГВС.

У открытого шарового крана рукоятка всегда направлена параллельно оси корпуса

Отрыв клапана вентиля

Симптомы: вода поступает к подводке через кольцующую перемычку сверху. У основания стояка подачи ГВС в подвале установлен винтовой вентиль. Стрелка на корпусе вентиля направлена в сторону розлива ГВС.

Стрелка на корпусе винтового вентиля указывает единственно возможное направление потока воды

• Причины: отрыв клапана вентиля от штока. Это происходит, если попытаться открыть неправильно установленную запорную арматуру этого типа, преодолевая давление воды на клапан.
• Решение: замена вентиля на шаровый кран (на стальном стояке в этом случае приходится менять сгон на более длинный), установка нового винтового вентиля в правильном положении (со стрелкой по направлению потока).

Вентиль стояка на фото заменен сборкой с шаровым краном

Отсутствие перепада в теплотрассе

В домах с открытым теплоснабжением циркуляционная система горячего водоснабжения нередко останавливается сразу после завершения отопительного сезона. Симптомы — холодные полотенцесушители во всем доме. Причина — в том, что местные «Теплосети» полностью убирают перепад между нитками теплотрассы.

Зачем это делается?

Дело в том, что отопительный сезон закачивается, когда не менее пяти дней подряд на улице держится температура +8 °С и выше. Даже если после остановки отопления грянет новый заморозок — отопление не включат, поскольку в масштабах города повторный запуск связан с колоссальными расходами.

Однако жильцы отдельного дома вполне могут, имея доступ к тепловому пункту, снова включить отопление. Для этого нужно лишь открыть пару так называемых домовых (после водоструйного элеватора) задвижек или кранов. Но в отсутствие перепада это не приведет к возобновлению циркуляции в отопительной системе, а, значит, и к никем не оплачиваемому расходу тепла.

По завершении отопительного сезона циркуляция ГВС может на некоторое время остановиться

Увы, для этого сценария разумное решение отсутствует. Все, что вы можете сделать — подождать пару недель. Как только на улице установится по-настоящему весенняя погода, обеспечивающий циркуляцию перепад вернется.

Виды и схема обвязки бойлера косвенного нагрева

Обвязка бойлера косвенного нагрева ведет за собой соединение труб бойлера с водопроводом. Этот этап считается наиболее значимым, но в то же время тяжелым. Именно от качества обвязки зависит дальнейшая работа бойлера.

Есть несколько способов обвязки. Какой из них лучше подойдет для вас, нужно смотреть на месте.

Виды схем обвязки бойлера:

1. Обвязка с использованием трехходового распределительного клапана и сервопривода. Такую обвязку сделать проще всего. Ее используют, когда предполагается большой расход горячей воды. В этом случае котел подключают к основному и дополнительному контуру. Первый обеспечивает обогрев воды в водонагревательных трубах, а второй делает теплой воду в бойлере. Чтобы легче было делать обвязку, используют трехходовой распределительный клапан. Сервопривод нужен для перенаправления горячей воды в отопление и обратно. Терморегулятор отслеживает температуру воды, когда она достигает необходимой отметки, вода передается сервоприводу, который перенаправляет ее в отопление, после того, как вода остывает, она забирается обратно в котел.
2. Обвязка с использование двух насосов происходит следующим образом: один насос устанавливается на контур отопления, а второй на контуры водоснабжения горячей водой. Насосами управляет терморегулятор, который переключает режимы работы.
3. Обвязка с применением гидравлической стрелки применяется, когда помимо подачи горячей воды и общей системы отопления, котел связан с системой теплый пол. Гидравлический распределитель позволяет предотвратить трудности с системой с системой, в которой каждый из контуров имеет свой насос с рециркуляцией.

У каждого типа обвязки своя схема. Какую из них выбрать нужно решать в зависимости от ваших потребностей. Для частного дома с собственной котельной подойдут все три варианта. Если вы хотите установить в своем доме систему теплый пол, то используйте для обвязки бойлера гидравлическую стрелку.

Накопительный газовый водонагреватель — бойлер

Накопительные бойлеры, вода в которых нагревается газовой горелкой, менее популярны в системах ГВС частного дома. Устройство в доме систем отопления и ГВС с двумя газовыми аппаратами — газовым котлом и газовым бойлером, получается заметно дороже.

Накопительный газовый водонагреватель — бойлер

Газовые бойлеры бывает выгодно ставить в квартирах с центральным отоплением или в частных домах с отоплением твердотопливным котлом и нагревом воды в системе ГВС сжиженным газом.

Газовые водонагреватели также, как и котлы, выпускаются с открытой камерой сгорания и с закрытой, с принудительным удалением дымовых газов и с естественной тягой в дымоходе.

В продаже имеются накопительные газовые бойлеры, которые не требуют подключения к дымоходу. (Бытовые газовые плиты тоже ведь работают без дымохода.) Мощность газовых горелок таких аппаратов небольшая.

Газовые бойлеры объемом до 100 литров предназначены для крепления на стену. Водонагреватели большого объема устанавливаются на пол.

В водонагревателях применяются разные способы зажигания газа — с дежурным фитилем, электронный на батарейках или гидродинамический поджиг.

В аппаратах с дежурным фитилем постоянно горит маленькое пламя, которое вначале зажигается вручную. Какое-то количество газа бесполезно сгорает в этом факеле.

Электронный поджиг работает от электросети или батарейки, аккумулятора.

Гидродинамический поджиг запускается от вращения турбинки, которая приводится в действие потоком воды при открытии крана.

Рециркуляция через бойлер косвенного нагрева

Одноконтурный котел с внешним бойлером косвенного нагрева – наиболее оптимальный вариант организации рециркуляции, который достаточно часто используют в условиях довольно интенсивного потребления горячей воды. В такой связке и используют обычно рециркуляцию горячей воды

Такая система дает возможность одновременного использования двух или большего числа душевых, ванной, джакузи. В собственных домах обычно устанавливают бойлер косвенного нагрева, имеющий объем от ста до тысячи литров.

В подобной системе нагрев воды происходит благодаря прохождению через бойлер, бак большого размера, имеющий трубчатую спираль. По спирали бойлера проходит циркуляция теплоносителя отопительной системы, которая таким образом и производит нагревание воды в бойлере. В данной системе, в отличие от вариантов проточного или накопительного водонагревателя, отопительный котел функционирует круглогодично.

У большинства бойлеров косвенного нагрева бак сделан из эмалированной стали. А отдельные модели премиум класса имеют внутренний бак материал, которого – нержавеющая сталь.

Как выбрать объем накопительного водонагревателя — бойлера

Чем больше объем накопительного водонагревателя — тем выше комфорт пользования горячей водой в доме. Но с другой стороны, чем больше размеры бойлера, тем он дороже, тем выше затраты на его ремонт и техническое обслуживание, тем больше места он занимает.

Размер бойлера выбирают исходя из следующих соображений.

Принято считать, что объем бойлера, выбранный из расчета 20-30 литров на человека, обеспечит минимально необходимый комфорт пользования горячей водой в доме.

Повышенный комфорт обеспечит бойлер, объем которого выбран из расчета 30 — 60 литров на одного пользователя водой.

Высокий уровень комфорта обеспечит водонагреватель объемом из расчета 60-100 литров на одного проживающего в доме.

Для заполнения ванны необходимо израсходовать почти всю воду из бойлера объемом 80 — 100 литров.

Схема горячего водоснабжения с проточным водонагревателем

В качестве проточного водонагревателя можно использовать:

• газовую колонку ГВС;
• греющий контур ГВС двухконтурного отопительного котла;
• электрический проточный подогреватель воды.
• пластинчатый теплообменник, подключенный к контуру отопления.

Проточный подогреватель воды начинает греть воду в момент начала разбора воды

, когда открывают кран горячей воды.

Вся энергия, расходуемая на нагрев, переходит от нагревателя к воде практически мгновенно, за очень короткое время движения воды через нагреватель. Чтобы получить воду необходимой температуры за малый промежуток времени конструкция проточного водонагревателя предусматривает ограничение скорости потока воды. Температура воды на выходе из проточного нагревателя очень сильно зависит от расхода воды —

величины струи горячей воды, текущей из крана.

Для нормального снабжения горячей водой только одного рожка в душе мощность проточного водонагревателя должна быть не менее 10 кВт. Наполнить ванную за разумное время можно от нагревателя мощностью более 18 кВт

. А если при наполнении ванны или работе душа открыть еще и кран горячей воды на кухне, то
для комфортного пользования горячей водой потребуется мощность проточного нагревателя не менее 28 кВт.
Для отопления дома эконом класса обычно достаточно котла меньшей мощности. Поэтому, мощность двухконтурного котла выбирают

исходя из потребности в горячей воде.

Схема ГВС с проточным водонагревателем не может обеспечить комфортное и экономное пользование горячей водой в доме по следующим причинам:

• Температура и напор воды в трубах очень сильно зависят от величины расхода воды. По этой причине при открывании еще одного крана очень сильно меняется температура воды и напор в системе ГВС.
  Одновременно пользоваться водой даже в двух местах очень не комфортно.
• При малом расходе горячей воды проточный водонагреватель вообще не включается и не греет воду.
  Для получения воды необходимой температуры часто приходится расходовать больше воды, чем это необходимо.
• При каждом открытии водоразборного крана проточный водонагреватель запускается вновь. Постоянно то включается, то выключается, что сокращает ресурс его работы. Каждый раз горячая вода появляется с задержкой, только после того, как режим нагрева стабилизируется. Частый перезапуск нагревателя снижает КПД и увеличивает расход энергии. Часть воды бесполезно уходит в канализацию.
• Невозможно сделать рециркуляцию воды в трубах разводки по дому. Горячая вода из крана появляется с некоторой задержкой.
  Время ожидания растет по мере увеличения длины труб от водонагревателя до места разбора воды.
  Часть воды в самом начале приходится бесполезно сливать в канализацию.
  Причем это вода, которая уже была нагрета, но успела остыть в трубах.
• Быстро накапливаются отложения накипи
  на небольшой поверхности внутри камеры нагрева проточного водонагревателя. При жесткой воде потребуется частая чистка от накипи.

В конечном итоге, использование проточного водонагревателя в системе ГВС приводит к не обоснованному росту потребление воды и объема стоков канализации, к увеличению расхода энергии на нагрев, а также к недостаточно комфортному пользованию горячей водой в доме.

Систему ГВС с проточным водонагревателем используют, не смотря на её недостатки, по причине сравнительно низкой стоимости и малых размеров оборудования

.

Система работает лучше, если отдельный индивидуальный проточный водонагреватель установить возле каждого места разбора воды.

В этом случае удобно устанавливать электрические проточные нагреватели. Однако, такие нагреватели во время разбора воды одновременно в нескольких местах могут потреблять из электросети значительную мощность (до 20 – 30 кВт). Обычно электросеть частного дома на это не рассчитана, да и стоимость электроэнергии высока.

Что это такое?

Рециркуляция — это система обвязки отопительного контура, а также линии ГВС, предназначенная для постоянного движения теплоносителя или горячей воды.
Она предназначена для увеличения эффективности использования бойлеров, а также для повышения комфорта жителей при пользовании горячей водой.
Например, при отдаленном расположении крана подачи ГВС от бойлера, вода в трубах быстро остывает. Приходится долго пропускать ее, пока температура не повысится до нужного значения.
Если используется рециркуляция, вода постоянно движется от бойлера к точке водоразбора и обратно. Она не остывает, что дает возможность пользоваться ГВС сразу, без ожидания.

В системах отопления циркуляция обеспечивает оптимальный тепловой режим. В отопительный контур поступает горячий теплоноситель, который проходит через каскад радиаторов и отдает свою тепловую энергию.

Возвращаясь в бойлер, остывший теплоноситель снова нагревается и выходит в тепловой контур на новый цикл. От скорости движения воды зависит эффективность обогрева, равномерная отдача тепла в начальных и конечных точках контура.

В частном доме

Рециркуляция горячей воды в частном доме выполняется путем трубопроводной обвязки бойлера или, реже, отопительного котла.

Есть одно- и двухконтурные модели, способные только подготавливать теплоноситель для отопления, или одновременно подавать теплоноситель и горячую воду для бытовых нужд. Кроме этого, существуют энергозависимые и энергонезависимые модели котлов.

Первые способны работать без подключения к сети электропитания и нуждаются только в подаче топлива. Вторые нуждаются в подключении к сети электропитания. Они оснащены собственными циркуляционными наосами, обеспечивающими передвижение теплоносителя по отопительному контуру.

Как правило, циркуляцию теплоносителя обеспечивает сам котел. Для рециркуляции горячей воды используют дополнительную обвязку, оснащенную циркуляционным насосом.

Ее подключают к бойлеру, проводят до самого отдаленного прибора потребления, и возвращают обратно к бойлеру. Возникает дополнительный расход электроэнергии для питания насоса, но появляется заметная экономия воды, увеличивается удобство пользования ГВС.

В многоэтажном доме

Современные схемы ГВС используют бойлерную систему, при которой сетевая горячая вода в квартиры не подается. Производится нагрев воды косвенным способом в бойлере, из которого горячая вода подается в систему полотенцесушителей и ГВС.

Каждая квартира многоэтажного дома является одним из участков общей схемы рециркуляции. Ее особенностью является движение воды по вертикали — с нижней точки до верхнего этажа, и обратно. Как правило, циркуляцию организуют по линии полотенцесушителей.

Она запитана от трубопровода ГВС, поэтому в бойлере вода никогда не остывает и сохраняет свою рабочую температуру.

Горячая вода поднимается по стояку, соединяется с трубопроводом полотенцесушителей и уходит обратно в бойлер.

Однако, организовать собственную циркуляцию для каждой точки водоразбора (кухонной раковины, умывальника или ванны) невозможно, поэтому вода в отводах от стояка часто остывает.

Решением этой проблемы может стать установка собственного бойлера и монтаж петли рециркуляции. Это эффективная мера, если квартира большая, и приборы расположены далеко от накопительной емкости.

Рециркуляция горячей воды

Рециркуляция горячей воды позволит вам быстро получить достаточное количество горячей воды. Если вы устанавливаете в своем доме водонагревательный котел, то обязательно сделайте его обвязку.

Благодаря рециркуляции создается магистраль, по которой постоянно течет вода и при этом постоянно нагревается, не успевая остыть. Из-за такой системы вы сможете получить воду сразу, как только откроете кран.

Чтобы сделать такую систему, нужно установить рециркуляционный насос. При этом поток горячей воду нужно направить таким образом, чтобы он постоянно проходил через конструкции, нуждающиеся в тепле. Выполнив это условие, вы получите максимальный КПД котла.

Особенности ГВС и расчет объема горячей воды

Расчет количества горячей воды в системе зависит от технических и эксплуатационных факторов:

1. Расчетная температура горячей воды;
2. Количество жильцов в многоквартирном доме;
3. Параметры, которые выдерживают сантехнические приборы, и частота их работы в общей схеме водоснабжения;
4. количество сантехнических приборов, которые подключены к ГВС.

1. Семья из четырех человек пользуется ванной объемом 140 л. Ванна заполняется за 10 минут, в ванной имеется душ с потреблением воды 30 л.
2. В течение 10 минут устройство для нагрева воды должно нагреть ее до расчетной температуры в количестве 170 л.

Эти теоретические расчеты работают при условии средних показателей потребления воды жильцами.

Неисправности

Какие нарушения в работе системы водоснабжения владелец квартиры может устранить самостоятельно? Вот несколько наиболее типичных ситуаций.

Течь вентилей

Описание: течь по штоку винтовых вентилей.

Типичное место течи показано стрелкой

• Причина: частичная выработка сальника или износ резинового уплотнительного кольца.
• Решение: открыть барашек вентиля до упора. При этом резьба на штоке подожмет снизу сальник, и течь прекратится.

Шум кранов

Описание: при открытии крана горячей или (реже) холодной воды слышен сильный шум и ощущается вибрация смесителя. Как вариант, источником шума может быть кран у ваших соседей.

Шумящий у соседей кран может стать источником массы отрицательных эмоций

Причина: деформировавшаяся и раздавленная прокладка на винтовой кранбуксе в полуоткрытом положении становится причиной непрерывной серии гидроударов. Ее клапан с периодичностью в доли секунды перекрывает седло в корпусе смесителя. На горячей воде давление, как правило, заметно больше, поэтому на ней эффект более выражен.

Решение:

1. Перекройте воду на квартиру;
2. Выверните проблемную кранбуксу;
3. Замените прокладку на новую;
4. Снимите ножницами фаску у новой прокладки. Снятая фаска исключит биение клапана в турбулентной струе воды в дальнейшем.

Замена прокладки на винтовой кранбуксе

На фото керамическая кранбукса

Холодный полотенцесушитель

• Описание: полотенцесушитель в вашей ванной комнате остыл и не нагревается.
• Причина: если схема водоснабжения жилого многоквартирного дома использует непрерывную циркуляцию горячей воды, виноват воздух, оставшийся в перемычке между стояками после сброса воды (например, для ревизии и ремонта запорной арматуры).
• Решение: поднимитесь на верхний этаж и попросите ваших соседей стравить воздух из перемычки между стояками ГВС и полотенцесушителей.

Если это по какой-то причине это сделать невозможно, проблема может быть решена из подвала:

1. Перекройте проходящий через вашу квартиру стояк ГВС, к которому подключены ваши подводки;
2. Поднимитесь в квартиру и откройте до отказа краны горячей воды;
3. После того, как через них из стояка выйдет весь воздух, закройте краны и откройте кран на стояке.

Если на стояке установлен сбросник, его можно перепустить прямо из подвала

Сразу после окончания отопительного сезона перепад между нитками трассы может быть нулевым

Поломки в системе разводки водоснабжения горячей или холодной воды

Своими руками можно исправить следующие аварийные ситуации:

Потек вентиль или кран. Это случается чаще всего из-за износа сальника или уплотнителя. Для устранения неисправности необходимо открыть вентиль полностью и с усилием, чтобы приподнявшийся сальник перекрыл течь. Такой прием поможет на некоторое время, в дальнейшем вентиль необходимо перебрать и заменить изношенные детали.

Шум и вибрация вентиля или крана при открывании в системе горячего водоснабжения (реже — холодного). Причиной шума чаще всего бывает износ, деформация или раздавливание прокладки в кранбуксе механизма. Шумы появляются, если кран открывается не до конца. Эта неисправность может вызвать серию гидравлических ударов в трубах, поэтому ее устранение – дело первостепенной важности. Клапан кранбуксы за несколько миллисекунд способен перекрыть седло задвижки в корпусе крана или вентиля, если он не шаровый, а винтовой. Почему риск гидроударов выше в ГВС? Потому что в трубах с горячей водой рабочее давление больше.

Как устраняется неисправность:

1. Перекрыть воду на входе;
2. Выкрутить кранбуксу шумящего крана;
3. Заменить прокладку, но перед установкой снять фаску на новой прокладке, чтобы клапан не вибрировал при открывании при высоком давлении.

Полотенцесушитель не нагревается. Причиной поломки может быть наличие воздуха в системе водоснабжения с постоянной циркуляцией теплоносителя. Обычно воздух скапливается в трубной перемычке, которая монтируется между соседними стояками, после аварийного или планового слива воды. Устраняется проблема стравливанием воздушных пробок. Для этого необходимо:

1. Стравить воздух в самой высокой точке системы – на последнем этаже;
2. Перекрыть стояк горячего водоснабжения, который находится в квартире (стояк перекрывается в подвале дома);
3. Открыть в квартире все краны ГВС;
4. После стравливания воздуха через краны и смесители нужно их закрыть. А на стояке открыть запорный вентиль.

Скрытые неисправности

По окончании отопительного сезона перепад давления между трубами тепловой магистрали может не соблюдаться, и из-за этого полотенцесушители, подключенные напрямую к ГВС, будут холодными. Это не причина для беспокойства – нужно стравить воздух, который выравнивает давление, и обогрев восстановится.
