Холодной водой в своё удовольствие не помоешься. Поэтому та или иная система для получения горячей воды традиционно устанавливается в ванных, моечных, в банях и саунах. В самых древних банях горячей воды не было, что доставляло определенные неудобства. Сейчас необходимость горячей воды в любой бане никто не станет оспаривать.
Для нагрева воды целесообразно использовать основной источник тепла. Чаще всего это банная печь, а для регионов, где нет дров — бак для горячей воды в баню ставится на газовый котел. Разработано множество вариантов нагрева воды, в продаже есть баки любого объема и конфигурации. Здесь мы рассмотрим выбор оптимального варианта для вашей бани или сауны.
Металлические
Поскольку вода горячая, металл остаётся лучшим материалом для баков. Помимо металла применяют также древесину и пластик. Использовать эти материалы можно лишь при условии, что они не контактируют с предметами, нагретыми свыше 90 градусов. В основном же нагрев воды в бане обеспечивается именно металлическими баками.
Вот основные виды таких баков:
- Устанавливаемые на дымоход;
- Подвесные (форм-фактор настенного бойлера);
- Встраиваемые в банную печь;
- Встраиваемые в газовые и другие котлы;
- Выносные для монтажа на плоской поверхности, напольные и настольные, а также подвесные.
Выбор конкретного варианта проводится по внутренним условиям каждой бани. Учитывается мощность источника тепла, его тип (печь или газовый котел), а также необходимое количество горячей воды.
Еще одна особенность — как именно будет использоваться горячая вода в бане. Будет ли это простой кран с горячей водой или душевые, для которых требуется напор. Каждый вариант мы рассмотрим подробнее.
По металлическим бакам получается несколько вариантов их исполнения:
- Стальные с оцинкованием, покрашенные термостойкой краской (не распространены);
- Стальные эмалированные (основной тип баков для бань, бойлеров, кухонных нагревателей);
- Стальные толстостенные оцинкованные без краски (разработаны по примеру оцинкованных ведер и посуды);
- Чугунные литые эмалированные (очень надежные, но встречаются редко);
- Нержавеющие (самый лучший тип баков).
По стоимости самые доступные — эмалированные баки. Они выпускаются массово. Их специально делают для нагрева горячей воды. За небольшие деньги можно найти варианты любой емкости и конфигурации.
Антикоррозийная обработка
Для металлических баков именно коррозия является основной проблемой. Ключевое решение — нержавеющая сталь, но пока что, цена на нее держится в 10 раз выше обычной (в пересчете на вес). В реальности бак из нержавейки стоит дороже обычного стального не в 10 раз, а намного меньше. Так происходит потому, что толщина стенок нержавеющего бака делается меньше. Там не нужен запас на истончение коррозией.
Антикоррозийную обработку баков проводят в заводских условиях. Технологии в этой сфере не стоят на месте и постоянно совершенствуются. Самым прочным сцеплением со сталью отличается цинк. Поверх него наносятся разнообразные защитные слои.
Популярных варианта антикоррозийной защиты два. Это либо краска для бака горячей воды в бане, либо стекловидная эмаль, которая наносится при высокой температуре. Эмалированные баки лучше защищены от коррозии и высокой температуры, чем крашенные.
Общая технология их изготовления такая же, как и для обычной эмалированной посуды. Для баков и посуды используется пищевая эмаль на основе стекла, без добавления свинца.
Информация. В некоторых случаях проводят самостоятельную антикоррозийную обработку баков. Она нужна всем самодельным конструкциям (за исключением нержавейки). Пользоваться нужно только специально разработанными составами и наносить их на очищенную и обезжиренную поверхность.
Параметры бака
Если у вас привычка всё делать собственными руками, тогда конечно нужно стараться и бак сделать самостоятельно. Однако необходимо сделать решение о том, какой будете делать тип бака, подойдёт ли он для вашей парильной комнате, какой вид подогрева вы примените, какой материал будете применять. Стоит отметить, что материал не менее важен, так как если сделаете из плохого материала, значит вероятность того что в будущем придётся ещё раз вкладывать немалые деньги.
Для начала определяемся, чем будем производить подогрев в бане. Есть два варианта: при помощи печи, и при помощи водонагревающего тена. А для более выгодного варианта необходимо посчитать, сколько будут одновременно парится человек. Также нужно учесть какой объём воды вам нужен, какое время на этот процесс вам надо и соответственно какая температура нужна.
Например, для одного человека пятьдесят литров горячей воды – это как-то через меру. А для всей семьи и ещё какой-то небольшой компании друзей нужно минимум от семидесяти литров горячей воды.
Также уделите внимание и толщине стенок бака. От этого будет зависеть равномерный подогрев воды и время хранения температуры в баке. Но запомните, что толщина стенок в баке также влияет на его вес и общую стоимость.
Для нержавеющего бака с общим объёмом до пятидесяти литров нормальная толщина стенок примерно равна 0,8-1 мм. Для нержавеющего бака, но объёмом больше чем пятьдесят литров, толщина стенки по норме должна быть около 1.5 мм.
Не нужно забывать, что не важно из какого материала ваш бак, всё равное надо сделать ввод для воды, а так же самое оптимальное количество выводов. Неважно где вы делаете бак, то ли заказываете в мастерской, толи сами делаете или просто покупаете его в магазине. Значит очень важно учесть все ранее перечисленные параметры. И только тогда сам процесс помывки вам доставит максимальное удовольствие.
На трубу
Такой бак имеет цилиндрическую форму и располагается вокруг трубы. Его преимущество — возможность использования, как банной печи, так и газового котла, причем конструкцию самого бака можно, практически, не менять.
Бак для воды на трубу для бани не занимает в ней места и подходит для компактных строений.
Располагают его на трубе высоко, поэтому насос для горячей воды в баню использовать не нужно. Вся вода поступает самотеком.
Основной недостаток, который имеет бак на трубу для бани — низкий КПД.
Много горячих газов печи выходят, так и не отдав свое тепло короткому участку дымохода, где расположен бак.
Именно поэтому редко можно видеть баки большой емкости. Обычно их ограничивают до 80 л.
Этого вполне хватает, даже если это средняя по размерам баня.
Бак для горячей воды на трубу требует прочной конструкции дымохода и печи.
Внизу дымоход крепится на кирпичную кладку.
Вверху креплению нужно уделить особое внимание, так как там обычно используется непрочное «мягкое» соединение с потолком через теплоизолятор.
Для жесткого соединения теплоизоляторов нужно больше. Жесткие конструкционные материалы очень хорошо проводят тепло, что обязательно нужно учитывать.
Хороших результатов можно достичь, используя готовые комплекты с кронштейнами для дымоходов.
Информация. Система нагрева воды в бане с баком на трубу требует только металлического дымохода. Он обеспечивает отличную теплопередачу. Для самой печи металл необязателен.
По материалу исполнения бак на трубу для бани может иметь только два варианта. Это обычная сталь с антикоррозийной защитой (эмалированная) и нержавеющая. Вторая — предпочтительнее, хотя и значительно дороже.
Водонагреватель на трубе для бани обычно покрывают эмалью в заводских условиях. Оцинковка с покраской не имеют такой термостойкости. Для металлических листов, постоянно находящихся под действием воды и нагрева именно эмаль является лучшей защитой.
Постепенное разрушение эмали связано с тем, что коэффициент теплового расширения стали и стеклянной эмали неодинаков. Из-за этого она постепенно растрескивается, причем, даже если к баку не прилагать механических воздействий.
Важно! Топить печь с установленным баком, когда в нём нет воды, нельзя. В противном случае происходит перегрев стенок пустого бака, и эмаль необратимо портится. Воды необязательно заливать доверху.
Бак на трубу для бани из нержавейки не имеет недостатков недолговечности эмали. Это очень надежное решение. Нержавейка, даже если использована техническая, а не пищевая, все равно имеет высокую гигиеничность и безопасность для человека. Не требуется обработка бака для горячей воды в бане.
Единственный недостаток нержавейки — её высокая стоимость. Для баков она дополнительно увеличивается сложностью их сварки из листов, но, при покупке, нужно помнить, что постепенно она окупается за счет долгого срока службы.
Нержавеющие баки практически вечные и выходят из строя только по причине механических воздействий или из-за некачественной сварки. Приобретать их нужно только у надежных src=»https://rubanya.com/wp-content/uploads/2017/08/bak-trubu.jpg» class=»aligncenter» width=»400″ height=»375″[/img]
Бак для воды самоварного типа для бани берется готовым.
Самостоятельное его изготовление возможно только при наличии хороших сварочных аппаратов и опыта сварки.
Внутренняя труба в самодельных и заводских баках должна быть толстостенной, так как она подвергается действию высокой температуры и пламени.
Кроме того, внутренний просвет трубы дымохода бака не защищается антикоррозийными покрытиями.
Водонагреватель на трубу называют еще баком самоварного типа для бани. Соединение с дымоходом должно быть герметичным. Преимущественно используется фланцевое соединение.
Значение формы банной печи
Именно от данного параметра зависит производительность агрегата и то, насколько он удобен в эксплуатации. Как показывает практика, повышенным спросом пользуются печи, имеющие цилиндрическую форму и фигурную или горизонтальную конструкцию.
Но самыми удобными в эксплуатации являются прямоугольные агрегаты. Причиной этого является наличие у них угловых зон, которые редко накаляются максимально. В результате бытует мнение, что такой каркас способствует сохранению формы печи. Кроме этого от данного параметра зависит равномерность прогрева агрегата.
Правильный разогрев также влияет на устойчивость отопительной конструкции из металла. Подтверждением этому является то, что стенки печей круглой и цилиндрической формы делают усиленными. И хотя высокая степень устойчивости прямоугольной конструкции объясняется наличием у нее холодных углов, она все равно со временем теряет свою первоначальную форму.

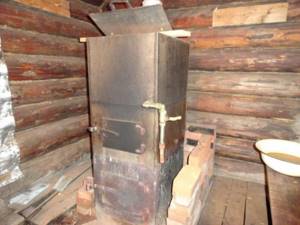

Печь для бани с емкостью для воды
Это решение надежное и долговечное. КПД бака, установленного внутри печи, при правильном изготовлении будет выше, чем для бака на трубе. В местах, где нет дров, можно установить газовый котел в баню с баком для воды.
Модель просто приобретается готовой и устанавливается по инструкции. Также популярны газовые бойлеры. Печь может быть как самодельной, так и готовой, заводского производства.
Каменка для бани с баком для воды хороша в классической компоновке. Такая печь делается из кирпича или керамики с металлом. Бак для воды располагают в верхней части печки, которая, при установке, будет обращена к стене.
На лицевой стороне остается пространство для камней. Горячая вода в бане по такой схеме будет нагреваться намного эффективнее и быстрее, чем если использовать бак на трубе.
При отсутствии готового решения организуется горячая вода в бане своими руками. Схемы тут могут быть самыми различными, но главное — необходимо обеспечить максимально эффективную теплопередачу от печи к воде. Металлические баки с тонкими стенками подходят лучше всего.
Эффективно комбинированное решение: бачок для горячей воды в баню устанавливается наполовину над топливником каменки и на трубу. В металлический бак вваривается колено дымохода. Выход дымохода из топки делается горизонтальным. Передняя часть топливника необходима для нагрева камней.
Каменка с водяным баком для бани на газу
Конструкция почти ничем не отличается от стандартного агрегата, который работает на дровах. Газовые печи для бани просты в эксплуатации. Могут подключаться как к магистральному газопроводу, так и работать от баллонов.
При устройстве печи с баком для воды нужно учитывать следующие элементы, которые отличают ее от других моделей, работающих на другом виде топлива:
- предохранитель (возможность контролировать правильную работу);
- газовая камера (герметичная);
- термостат (позволяющие регулировать температуру);
- баллоны с газом.
Примерный расчет расхода топлива показывает, что для обеспечения качественного прогрева помещения на протяжении 12 месяцев, нужно иметь 65 газовых баллонов (по 50 литров).
Принцип действия печей основывается на прохождении газа через специальную камеру, в которой проходит насыщение кислородом. Он подается через специальную трубу, подключенную к центральному газопроводу или баллону.
Если печь для бани с теплообменником для отопления греется от газовых баллонов, они должны располагаться в специально отведенном месте. Лучше всего устанавливать их снаружи помещения, чтобы жилые постройки находились на большой удаленности.
Котел для бани
Котлы эффективны в тех регионах, где нет дров. Популярны газовые и твердотопливные варианты. Твердотопливные лучше предпочитать на торфе. В отличие от угольных, они не загрязняют окружающий участок.
С котлами возможно два варианта. Либо выполнить подключение бака к теплообменнику в бане (теплообменник ставится в камере сгорания котла), либо установить бак на самом котле.
Информация. В отличие от печей котлы не собирают из кирпича, а приобретают готовыми. Конструкция с теплообменником облает максимальным КПД, кстати, она может быть реализована и без готового дорогого котла. Об этом рассказано ниже.
Можно использовать самодельные котлы для бани из трубы, но это требует хорошего качества исполнения сварочных работ, что является основной сложностью. Распространен вариант изготовления котла и бака из нержавеющей трубы большого диаметра.
Котлы для бани на дровах с баком выпускаются готовыми. Конструктивно, они устроены также, как и обычная банная печь, и отличаются габаритами. Емкость воды в них обычно больше, а площадь для установки камней для парения — меньше.
Из кирпича
Пожалуй, один из самых сложных вариантов, требующий не только хорошего запаса терпения и выносливости, но также и знания различных тонкостей при организации кирпичной кладки. В плюсах зато — очень качественный прогрев даже большого помещения. Другими словами, если вы решили сделать такую печку в бане, то никому точно не будет холодно, так как кирпич основательно прогревает даже самые укромные места в парной.
- сперва возводится фундамент — в высоту он должен быть не более 2 стандартных кирпичей, мелкий гравий и песок смешиваются и насыпаются в подготовленную площадь;
- после уже готовый фундамент укрывают листами рубероида и выкладывают так называемый стартовый ряд, который специалисты называют нулевым — это основание, которое должно быть предельно ровным, поэтому нужно внимательно следить за этим моментом при помощи уровня;
- продолжаем кладку и возводим первые 2 ряда — они задают нужную форму вашей печи, лучше всего использовать для этих целей огнеупорный красный кирпич — у него отменная пожаробезопасность, а ведь именно на этом нижнем уровне температура будет достигать критической отметки;
- фиксируем плотный асбоцементный лист для оформления зольника и начинаем укладывать третий ряд;
- при переходе к кладке четвертого ряда сперва оформляем нишу под каменкой — это и будет основанием для будущей топочной камеры, для этой цели лучше всего выбрать не обычный, а шамотный кирпич, так как у него отменная огнеупорность, не забудьте и о решетке;
- пятый ряд кладки — это последовательно наращивание топочной с оформлением перекрытия каменки, не забудьте оставить небольшой отсек в самом низу — в него будет стекать вода, на случай появления ее излишков;
- как только перейдете на седьмой ряд, уложите камни и смонтируйте дверку для топочной камеры;
- следующий ряд позволяет нам оформить необходимый канал, который и будет служить соединительным элементом между непосредственно топкой и каменкой;
- перед тем, как начнете осуществлять кладку девятого ряда, зафиксируйте горизонтальную задвижку для газохода;
- во время выполнения кладки десятого ряда можно смело оформлять уже вертикальную задвижку, которая поможет разделить печную трубу и каменку;
- укладываем ряд камней и вырезаем стальной лист (толщина — минимум 0,1 см) — он будет служить нам крышкой для печи;
- все последующие финальные ряды укладываются для того, чтобы нарастить будущую печь и подготовить ее основание под намеченную трубу;
- последний штрих — установка трубы и бачка для воды.
Все этапы строительства печки для бани из кирпича — на фото. Предлагаем также и чертежи, которые помогут точнее выполнить работу, если вы делаете все своими руками.
Навесной
Этот вариант конструкции навешивается на стандартную банную печь из металла. Наличие металлических стенок печи обязательно, так как через одну из них тепло передается воде в баке. Широкого распространения такая конструкция не имеет из-за низкого КПД, но ее главное преимущество — максимальная простота.
Бак навесной для бани обычно делается из тонкой нержавеющей стали. Он ставится снаружи печи и располагается в бане на видном месте. Нержавейка является не только идеально подходящим материалом для баков с водой, но имеет красивый внешний вид.
Когда необходим самый простой бак для горячей воды в баню, навесной монтаж подойдет лучше всего. При нем не нужно делать даже разводку труб. Бак поставляется полностью готовым.
Кран в баню для горячей воды тоже идет в комплекте поставки бака при покупке. Патрубок располагается в центре самой нижней точки, а днище обычно плоское или имеет коническую штамповку.
Неудобство такого расположения крана – небольшое расстояние от пола. Кроме того, печь часто ставится в углу бани. Одна ее сторона занята дверцей, а другая баком. Таким образом, получается, что кран находится в очень неудобном месте. Решается эта проблема установкой насоса.
Информация. Для навесного бака банная печь должна быть стандартной. Это — либо готовая конструкция, либо самодельная, но имеющая хотя бы одну плоскую металлическую стенку соответствующего под бак размера.
Навесные баки имеют либо съемную крышку, либо заливную горловину диаметром не менее 10 см. Заливная горловина встречается намного чаще. Она несколько затрудняет мойку и обработку внутреннего пространства, но делает конструкцию более прочной.
Самые дешевые конструкции навесных баков сварены из стального листа и оцинкованы. Срок службы у таких конструкций небольшой. Нержавеющие тонкостенные конструкции набирают популярность.
За счет небольшой толщины стенок они имеют доступную стоимость. Стальные эмалированные баки, в качестве навесных, на печь используются редко.
Основные требования безопасности
Правильное отбивание кирпича
Кирпич отбивают киркой в направлении от себя, ставя его на ребро. Инструмент должен быть прочно насажен на рукоять (расклинен) и прикреплен гвоздем или саморезом. Ручки не должны иметь заусениц, сколов.
Подмости, настилы нужно надежно соединять, чтобы были устойчивыми. Материалы для раствора процеживают, чтобы удалить небольшие куски стекла, острые камни.
Выносной с теплообменником
Нагрев воды в бане с помощью теплообменника отличается высокой эффективностью. Именно этот способ используется в котельных любого масштаба. Теплообменник расположен в пламени печи. По нему циркулирует вода, такой нагрев воды — самый эффективный их всех возможных. Единственное, что ограничивает использование этой системы для бань, это ее сложность и вытекающая отсюда дороговизна.
Преимущества
Выносной бак для горячей воды в баню ставится в любом удобном месте. Тепло к нему передается по циркуляционным трубам, если используется печь или котел. Выносные баки оптимально подходят и для электрических нагревателей.
В сравнении с баком прямо на печи, тепло к выносному баку передается более сложным путем. Длина труб может составлять несколько метров. Конечно, это вызывает дополнительные теплопотери, но и обеспечивает многие преимущества:
- Если бак выносной, то для нагрева воды обязательно используется высокоэффективный теплообменник;
- Место для монтажа может быть любым, можно установить емкости большого объема;
- Монтаж удобно проводить на высоте, например, на чердаке бани для потолочного душа.
Подключение, монтаж, материалы
Подключение бака в бане через теплообменник проводится по такой же схеме, как и в обычной отопительной системе дома. Даже основные комплектующие можно взять те же самые.
Радиаторы не требуются, вместо них вода, нагреваемая в теплообменнике в пламени, накапливается в баке. Получается выносной бак для бани. Монтаж выносного бака в бане может проводиться в любом удобном месте.
Внимание! К материалам для выносного бака в бане требования меньше, чем к бакам на трубе и в печи. В отличие от них, он не подвергается действию температуры выше 90 градусов. Теоретически, его роль может выполнять даже деревянная банная посуда, но такой вариант не рекомендуется.
Выносной бак для бани с теплообменником часто располагают так, чтобы вода поступала самотеком. Это требует верхнего расположения бака, что чревато серьезными последствиями при его падении, либо разгерметизации. Такая установка выносного бака в бане подходит только для небольших емкостей. Для вариантов свыше 50-70 л этот способ точно не рекомендуется.
Изготовление топки печи
В основном дверцы покупают предварительно и уже в готовом виде. Так как сделать их самостоятельно очень сложно. Также приобретают и решетки. Для создания самой топки понадобится труба, длина которой должна быть не менее 2 метров.
Параметры толщины допускаются от 5 мм, но лучше ставить все-таки 10 мм, так как и надежнее и дольше прослужит. Ее разделяют на две части.
Первая необходима непосредственно для самой топки, а также каменки. Размеры этого отрезка должны составлять не мене 0,9 м. Вторая же часть уйдет на создание бака, размеры которого будут 0,6 м.
Далее непосредственно в самой трубе прорезается небольшой отверстие. Ширина его будет 0,2 м, длина — 0,5 м. После чего с помощью сварочного аппарата прикрепляется пластина из металла, на которой будет располагаться колосник. Его желательно купить заранее.
Выносные большой емкости
Бак для воды в баню выносной, если используется большая емкость, устанавливается на полу. Для бань с несколькими моечными и душевыми обязательно требуется установка насоса.
Он создает требуемый напор, что даёт возможность использовать любую современную сантехнику, душ с распылителем, гидромассажные кабинки и многое другое.
При установке насоса нужно предусмотреть, чтобы он не вызывал сильного шума.
Его уменьшает использование пластиковой трубопроводной арматуры и самих труб.
Также установка насоса должна проводиться вне помещения бани.
Сейчас трубы недорогие, и можно сделать колено для насоса в любом удобном месте, например, в сантехническом люке, рядом со счетчиком воды или в подсобном помещении бани.
Компоновка по типу «бак для воды с теплообменником» для бани подходит для нагрева самых больших объемов воды. Емкость бака может превышать сотни литров. В других системах нагрева такие варианты сложно реализуемы.
Информация. Все трубы, соединительная арматура и насос должны быть термостойкими (если используется пластик). Из металлических оптимально подходят обычные стальные трубы на ½ или ¼ дюйма.
Технические характеристики устройств
Объем бака не должен быть слишком большим относительно печи
Важными для эксплуатации являются две характеристики: ёмкость системы и производительность.
При изготовлении простой печки для бани надо знать, что 1 м² теплообменника, на который воздействует открытый огонь, способен «отобрать» у печи мощность равную 10 кВт.
В среднем самодельная печь производит 6–7 кВт тепла, нельзя делать теплообменник слишком объёмным. Существует риск, что большая часть энергии сгоревшего топлива будет потрачена на нагрев воды, а не воздуха парилки.
Из практики известно, что для всего комплекса парных процедур одному человеку требуется около 10 литров воды комнатной температуры или примерно 5 литров жидкости, нагретой до 80 оС. Исходя из этого объёма и изготавливают системы нагрева воды.
Теплообменники
Нагрев воды в бане через теплообменник проще всего осуществить, используя готовые блоки от систем отопления. Теплообменник — самый сложный и ответственный узел. Он размещается в пламени газового котла в бане, в пламени банной печи.
От теплообменника требуется хорошая термостойкость.
Лучший материал — чугун. Отливки из него имеют толстые стенки и служат долго.
Также распространены стальные теплообменники.
Их тоже можно рекомендовать для бани.
По среднесуточному количеству часов эксплуатации баня уступает обычной котельной, или кухонному нагревателю.
Поэтому ее теплообменник вполне может быть стальным с небольшой толщиной стенок. Таким образом, горячая вода в бане через теплообменник будет получаться максимально быстро.
Теплообменник для горячей воды в баню приобретается в комплекте с котлом, печью либо извлекается из отслужившего свой срок оборудования. Источников для получения подобных элементов множество.
Это — газовые водогрейные колонки, одноконтурные и двухконтурные котлы. Конденсаторы холодильников и кондиционеров для теплообменников в пламени не годятся.
Важно! При использовании компонентов от разнородных систем, нужно позаботиться об их конструкционной совместимости и общей герметичности контура. Используете новые переходники и всю соединительную арматуру.
Бак для бани с теплообменником изготавливают из разных материалов. Необходимо обеспечить только совместимость диаметров соединительной арматуры. Комплекты от отопительных сетей подходят оптимально. Также оптимальны комплекты от систем горячего водоснабжения.
Вместо теплообменника, который ставится в камере сгорания котла или топке печи, можно приобрести теплообменник для бани на трубу. Это специальная конструкция заводского изготовления. По внешнему виду он напоминает обычный бак на трубу, но небольшой емкости. Внутри такого кожуха бака нет.
Информация. Преимущество использования теплообменника на трубу — отсутствие необходимости переделывать конструкцию печи. Недостаток — более низкий КПД, в сравнении с теплообменником в пламени.
Выводы
Все способы нагрева воды в бане, описанные в этой статье, широко применяются. Они конструктивно продуманы, безопасны и удобны. Необходимо только обеспечить качественное их выполнение. Как и любые другие системы с водой, банные водонагреватели должны быть герметичными.
Бак для нагрева воды в баню устанавливается в одном экземпляре. Использовать один бак с большой вместимостью, которая рассчитана с запасом, выгоднее, чем несколько меньших баков. В строительстве бани, рекомендуем ознакомиться с другими статьями нашего сайта.
