Как выбрать дренажные трубы для отвода грунтовых вод: расчет и необходимость дренажа, характеристики, стоимость труб


Предварительные расчеты дренажной системы

Сложные расчеты и исследование грунтов проводятся при планировании серьезных и ответственных зданий, инженерных сооружений, дорог, мостов и тоннелей, жилых массивов.

На уровне владельца дачного участка, небольшого загородного дома, гаража, хозяйственных построек сложные расчеты не востребованы, так как достаточно дороги и непонятны в практическом бытовом использовании земельного участка.


Владельцам дачных участков необязательно разбираться в сложных расчетах, которые уже включены в стоимость работ под ключ Источник studway.com.ua

Проектирование сада, огорода и даже жилого дома проводится на основе общих данных о примерном уровне грунтовых вод, близком расположении водоема, информации о глубине колодца или скважины, весенних паводках и другой информации.

В тоже время почти все владельцы частных домов, дач и земельных участков сталкивались с проблемой дренирования, отвода воды и другими вопросами мелиорции и водопользования, что требует устройства дренажной системы для отвода грунтовых вод.

Несмотря на кажущуюся простоту работ, разобраться самостоятельно, какое устройство дренажной системы для отвода грунтовых вод будет оптимальным в конкретном случае, и какие материалы: фильтры, трубы для отвода воды с участка использовать, сложно. Ошибки на этом этапе приводят к необходимости полностью переделывать дренаж, что влечет за собой не только дополнительные затраты, но и необходимость заново менять дизайн и обустройство участка.

Намного проще и экономнее обратиться к профессионалам, которые смогут провести необходимые расчеты и сделать дренажную систему под ключ.

Основные признаки, по которым можно определить необходимость дренажных работ


Явные признаки необходимости водоотведения Источник otoplenie-help.ru
Без дренажа на участке не обойтись, если:

  • В саду и огороде преобладают водолюбивые растения, появился осот, земля мягкая и влажная круглый год, плохо растут деревья, некоторые погибают, в саду на почве и деревьях появился мох. Все это признаки излишней влажности почвы – требуется водоотведение.
  • Высокая влажность в подвальном или цокольном помещении, конденсат на стенах подвала, появление микротрещин на цоколе здания, возникновение перекосов дверных и оконных проемов, ощущение сырости и плесени в помещении. Здание необходимо спасать – без дренажных работ произойдет разрушение фундамента и дома.
  • Даже после выпадения небольших осадков надолго остаются лужи, отмостки трескаются и отходят от цоколя, тротуары и дорожные покрытия проседают – необходим, как минимум, отвод поверхностных вод.


Существенные плюсы обустройства дренажной системы Источник vse-o-kanalizacii.ru

Какие лучше?

Для ливневки

Для сбора поверхностных вод идеально подойдут гладкие трубы из пластика с минимальным коэффициентом жесткости (например SN2).

Не стоит переплачивать за изделия с высокими прочностными характеристиками. Гофра здесь тоже не нужна.

Для отвода подземных вод

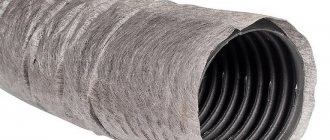

Для отвода подземных вод максимально удачным будет выбор гофрированной многослойной трубы с перфорацией и защитой в виде кокосового фильтра. Да, это изделие- не самое дешевое на рынке. Зато такая труба 100% убережет ваш фундамент от разрушения, а соответственно от гигантских финансовых затрат.

Выбирать трубу следует обязательно исходя из параметра SN.

Виды дренажа

Дренажные системы для отвода грунтовых вод можно разделить на два основных вида: открытый и закрытый:

  • Открытое поверхностное дренирование представляет из себя обычные канавы с уклоном, направленные к естественным водосборникам либо в дренажные колодцы.
  • К закрытым системам отведения воды относятся канавы, наполненные слоем щебня или песка, либо с установленными в них лотками или перфорированными трубами для дренажа грунтовых вод, засыпанные сверху грунтом.


Обустройство закрытой дренажной системы Источник fazenda.dp.ua

Характеристика перфорации

Большинство перфорированных труб имеют гофрированную поверхность и тонкие стенки. Расположение на них отверстий, выполненных в заводских условиях, имеет строго определенную форму и геометрию. Существует несколько видов:


Характеристика перфорации.

  1. На 360°. Отверстия проходят по всей окружности. Такая схема используется на дренах, укладываемых на сильно подтопленные участки.
  2. На 240°. Целой остается одна треть нижней части трубы, применяемой на участках с разным видом грунтов или на склонах.
  3. На 180°. В этом случае верхняя половина просверливается, а нижняя остается целой. Такие дрены используются на участках, где талая или дождевая вода имеет преимущество над грунтовой. Иногда они применяются в виде приложения к ливневым стокам.
  4. На 120°. Такая схема применяется на местности с малым количеством грунтовых вод.

Преимущество перфорированных дренов заключается в том, что они работают всей поверхностью, гарантируя эффективное водоотведение.

Главное – расчет и устройство уклонов

Главный признак правильно устроенной дренажной системы – способность воды сбегать по трубам самотеком без использования насосов.

Это обеспечивает точно вымеренный угол наклона к дренажному колодцу или месту водосброса. Один градус наклона на практике означает, что через расстояние в сто метров дренажная труба погрузится в грунт на один метр (на ровном участке). Создавать быстрое течение путем увеличения угла наклона ни к чему – для выполнения задачи по отводу воды достаточно уклона около двух градусов.

На практике никому не удается выкопать ровную дренажную канаву и с идеальным уклоном. Подсыпка на дно траншеи песка и щебня позволяет точно снивелировать отметки и уклоны.

О трубах

Сегодня практически никто не использует в дренажных работах асбоцементные и керамические трубы для отвода воды под дорогой или на участке. Их качество и цена хорошие, но затраты на монтаж не сравнимы с современными легкими и удобными в работе материалами.


Современные материалы для дренажных систем легкие и удобные Источник chemidream.com

Смотрите также: Каталог компаний, что специализируются на водоснабжении и канализации.

Классификация по виду материала

Полиэтилен. Наиболее распространенный материал для изготовления дренажных труб. Чаще всего продается в гофрированном виде с длиной в бухте до 50 м. Недостаточно термостоек, но это свойство не считается определяющим для трубного дренажа. Сегодня рынок предлагает еще одно оригинальное решение – полимерные материалы дренажные перфорированные немереные длиной без стыков и соединений до 100 м.


Длина изделий из полиэтилена может достигать 100 м Источник trubachom.ru

Полипропилен. Термостоек, прочен, цена выше аналогов из других материалов, используется в дренаже редко.

Поливинилхлорид (ПВХ). Характеризуется высокой сопротивляемостью к агрессивным химическим веществам, высокой прочностью, термостойкостью. Трубы из ПВХ комплектуются фитингами из этого же материала. Наиболее востребованы изделия диаметром 110–200 мм, изготавливаются длиной 6 и 12 м. Характерная особенность: легкая обрезка нужной длины обыкновенной ручной ножовкой по металлу.

О перфорации

Дренажные трубы для отвода грунтовых вод должны иметь отверстия или прорези, их называют перфорацией. Они устроены для попадания воды внутрь водоотводящей системы. Круглые отверстия имеют диаметр от 1,5 до 5 мм. При необходимости прорезаются отверстия шириной 5 мм, длина их не регламентируется.

Количество отверстий и их расположение не имеют стандартных норм, но прорези в гофре должны располагаться на нижней волне. Часто производители делают отверстия только на одной стороне трубы – при укладке надо обратить внимание, чтобы они находились сверху.


Перфорация может быть выполнена в виде отверстий или прорезей Источник gidroplast.ru

О диаметре дренажных труб

Мало кто из частных застройщиков владеет информацией о глубине залегания и толщине пласта грунтовых вод или оперирует цифрами среднегодовых осадков в месте устройства дренажа.

Поэтому руководствоваться нужно среднестатистическими нормами:

  • диаметр основного водоотвода должен находиться в пределах от 160 до 200 мм;
  • дренажные трубы для отвода грунтовых вод для монтажа второстепенных ветвей системы должны быть не менее 110 мм.

Многослойные трубы

Потребность в материалах особой прочности с разнообразными конструктивными решениями и особенностями возникла с востребованностью технологий глубоко заложенных дренажных систем с большими нагрузками на поверхностный слой, в частности, под автотрассами.


Многослойные изделия выдерживают колоссальные нагрузки Источник giropark.ru

Несколько слоев в конструкции трубы придают ей необходимые показатели прочности и долговечности. Верхний слой почти всегда гофрированный – именно он повышает прочностные характеристики дренажной трубы.

Трубы обозначены аббревиатурой SN, цифровой индекс после нее означает максимально возможное заглубление дренажной трубы под дорогой в метрах. Маркировка SN16 означает трубу многослойную с допустимой глубиной погружения 16 метров – это максимальная расчетная глубина для дрен.

Однослойные трубы распространены в строительстве небольших локальных дренажных систем личных домовладений и приусадебных участков. Могут быть гладкими, что характерно для изделий из поливинилхлорида, либо гофрированными, чаще всего изготовленными из полиэтилена.

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Денис1235Участник FORUMHOUSE

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

  • Грунтовое основание в виде ложа.
  • Слой песка или ПГС толщиной около 5 см.
  • Бетон около 7 см.
  • Лоток из асбестоцементной трубы.

При устройстве такой ливнёвки не забудьте уложить металлическую сетку (для армирования) на стыки и оставить деформационный зазор (3-5 мм) между лотками.

Денис1235

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Если считать по ценам 2021 года, то за 1 погонный метр лотка, распиленного из асбестоцементной трубы, ушло около 200 руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

yury_byУчастник FORUMHOUSE

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

yury_by

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап — засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Красим крышку люка.

Делаем врезку в колодец водоотводящей пластиковой «серой» канализационной трубы, выдерживая наклон трассы в 1 см на 1 погонный метр.

Проливаем трубу смесью песка с водой, чтобы между стенками траншеи и трубой не осталось пустот.

Чтобы труба не всплыла, её можно прижать кирпичом или доской.

Ставим крышку, монтируем люк и засыпаем всё грунтом.

На этом изготовление бюджетной ливнёвки завершено.

Видео описание

С советами, как выбрать дренажные трубы, можно познакомиться в видеоматериале:

Стоимость дренажных труб

Цена дренажных труб зависит от многих факторов:

  • материала
  • диаметра изделия;
  • количества слоев;
  • наличия геотекстиля.

Примерные цены на востребованные виды труб представлены в таблице.

Название трубы Диаметр, мм Цена, руб.
Труба дренажная ПНД 63 45–55
Труба дренажная ПНД с геотекстилем 63 50–60
Труба дренажная ПНД 2-слойная 63 65–75
Труба дренажная ПНД 2-слойная с геотекстилем 63 80–90
Труба дренажная ПНД перфорированная с геотекстилем 200 260–180

Дренажные фильтры

Основная проблема дренажных систем – возможное заиливание. Отложения частиц грунта, проникших в трубы, способны создать пробки и полностью прекратить функционирование дренажной системы. Правильно выполненный монтаж позволяет дренажной системе работать бесперебойно десятки лет без дополнительных затрат и с незначительным объемом профилактических работ.

Вид фильтрующего слоя во многом зависит от грунта дренируемого участка.


Чаще всего применяется несколько видов фильтрации Источник th.decorexpro.com

Фильтром может выступать:

  • щебень, гравий, кирпичный и бетонный бой;
  • тканевые материалы (к примеру, геотекстиль);
  • мембраны из полимерных и природных материалов.

Как избавить насыпь от размывания

Чтобы защитить насыпь от размывания, ее борта и продольные склоны укрепляются различными материалами:

  1. Для возведения бортов используют натуральный камень, белый силикатный кирпич или железобетонные плиты. С обоих боков канавы кладут кирпичные или каменные стенки. При этом концы трубы оставляют свободными. Если требуется укрепить борта бетоном, то вначале устанавливают опалубку с подпорками. Между стенками опалубки монтируют арматурный каркас, затем конструкцию заливают бетоном. Спустя неделю, после схватывания бетонной смеси, опалубку с оголовка можно снять.
  2. Вдоль канавы откосы укрепляют щебнем с проливкой цементным раствором, тщательно уплотняя каждый слой.
