Сварка полипропиленовых труб своими руками от А до Я: технология, как правильно сваривать трубы из полипропилена (61 фото)

15.09.2020 Автор: VT-METALL

Вопросы, рассмотренные в материале:

  • Виды водопроводов и правильная сварка труб
  • Как подобрать электроды для правильной сварки труб
  • Способы и советы по правильной сварке труб
  • Предварительные работы для правильной сварки труб
  • Правильная сварка труб: пошаговый алгоритм
  • Техника безопасности при сварке труб

Правильная сварка труб – это настоящее искусство, которое позволяет создать долговечный водопровод. Зачастую в домашнем хозяйстве применяются недорогие и легкие пластиковые трубы или удобные в монтаже профиля. Однако эти варианты не всегда целесообразны.

Чтобы водопровод служил долго, важно правильно организовать весь процесс работы: начиная от выбора электрода и заканчивая технологией сварки.

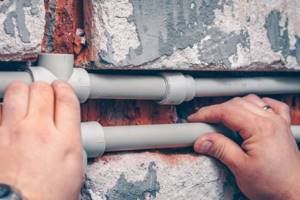

Виды водопроводов и правильная сварка труб

Для перемещения различных материалов и жидкостей используются разнообразные трубопроводы. В зависимости от предназначения они могут быть:

  • технологическими;
  • магистральными;
  • промышленными;
  • трубопроводами газоснабжения;
  • водяными;
  • канализационными.

Трубопроводы изготавливают из керамики, пластика, бетона и металлов.

Правильная сварка труб осуществляется одним из следующих способов:

  1. Механическим, при котором результат достигается за счет трения.
  2. Термическим, в процессе которого материалы плавятся (газовая, плазменная, электродуговая сварка).
  3. Термомеханическим, который выполняется стыковым контактным способом с помощью магнитоуправляемой дуги.

Типы сварки можно классифицировать по различным основаниям. Прежде чем приступить к обработке труб, следует выбрать наиболее подходящий способ. Теоретически любой из них подойдет для работы с трубами разного диаметра. Сваривать трубопроводы можно за счет давления (газопрессовая, холодная, ультразвуковая и контактная сварка) или плавления (электродуговая и газовая). Чаще всего для правильной сварки стыков труб используют ручной или механизированный электродуговой метод.

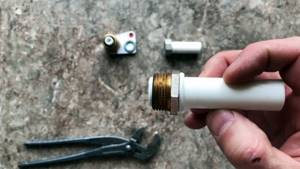

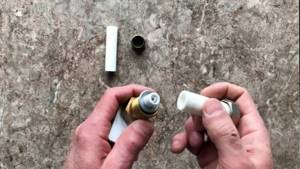

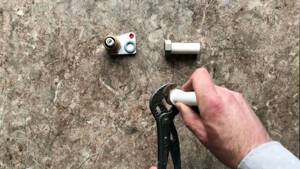

Паяльник для полипропиленовых труб

Данная конструкция работает по принципу электрического утюга. В качестве основы применяют нагревательный элемент из металла. К нему предусмотрены дополнительные насадки, предназначенные для разного диаметра труб.

Для проведения стыковочной сварки трубопровода из полипропилена используются другие типы конструкций. В них имеется нагревательная часть и система, которая отвечает за фиксацию свариваемых частей.

Такое оборудование классифицируют на несколько групп. К ним относятся:

  • Непрофессиональные модели. Они представляют собой небольшие конструкции, разработанные для изделий диаметром 50 мм. Для этого используют сменные насадки;
  • Механическая сварка. Преимуществом такого типа считают надежную сварку для труб с большим диаметром. В комплектации предусмотрены приборный блок, гидроагрегатор, набор сменных насадок. В боковых границах предусмотрены захваты в виде полуколец.

Технические характеристики напрямую зависят от числа дополнительных аксессуаров и производителя. Они разрабатываются для определенных моделей сварочных аппаратов.

Как подобрать электроды для правильной сварки труб

До того, как приступить к сварке труб отопления или любых других, необходимо запастись электродами. Их качество напрямую влияет на надежность полученного соединения, герметичность конструкции, а также на сам процесс сварки.

Электроды представляют собой тонкий стальной стержень со специальным покрытием, обеспечивающий устойчивую дугу во время работы и формирующий сварной шов, который предотвращает окисление металла.

Электроды квалифицируются по типу сердцевины и внешнего покрытия.

В зависимости от типа сердцевины электроды делятся на:

  • расходники с неплавящейся серединкой из графита, электротехнического угля или вольфрама;
  • с плавящейся серединкой – проволокой, толщина которой варьируется в зависимости от типа выполняемых работ.

По типу внешнего покрытия электроды делятся на следующие группы:

  1. С целлюлозным покрытием (марка С). Предназначены для правильной сварки труб большого диаметра, с их помощью монтируют газо- и водомагистрали.
  2. С рутилово-кислотным покрытием (RA). Используются для работы с металлическими трубами отопления или водоотведения. Получаемый сварочный шов покрыт небольшим слоем шлака, удаляемым при постукивании.
  3. С рутиловым покрытием (RR). Позволяют получать аккуратные сварочные швы со шлаком, легко удаляемым с поверхности. Эти электроды применяют для угловых стыков, а также при наваривании второго или третьего слоев металла.
  4. С рутилово-целлюлозным покрытием (RC). Могут использоваться для правильной сварки труб в любых плоскостях, например, при создании длинного вертикального шва.
  5. С основным покрытием (B). Это универсальные расходники, подходящие для работы с толстостенными трубами, деталями, предназначенными для использования при минусовых температурах. Позволяют получить качественный пластичный шов, не подверженный растрескиванию или деформации.

До начала сварочных работ стоит получить консультацию специалистов-сварщиков относительно предпочитаемых ими марок электродов. При этом рекомендаций может быть достаточно много, а различаться расходники могут в зависимости от магазина или города.

Рекомендуем статьи по металлообработке

  • Марки сталей: классификация и расшифровка
  • Марки алюминия и области их применения
  • Дефекты металлический изделий: причины и методика поиска

Между стоимостью и качеством расходников существует прямая связь. С дешевыми электродами затруднительно выполнить правильную сварку труб и получить качественный сварной шов. Следовательно, на этих расходных материалах экономить не нужно.

Подготовка к работе

Прежде чем приступать непосредственно к сварке, следует провести предварительную подготовку. Ее этапы одинаковы вне зависимости от того, какой именно способ будет применен.

Прежде всего, нужно подготовить рабочую площадку достаточного размера, на которой разместится все необходимое оборудование, сами трубы и фитинги (если они используются). Перед началом работы и включением сварочного аппарата в сеть, проверяют целостность электрических кабелей. Также стоит убедиться, что зажим и электронные датчики исправны, ножи торцевателя заточены, а приготовленные для работы вкладыши соответствуют трубам по диаметру. Детали, во время эксплуатации подвергающиеся трению, смазываются, а нагреватель, торцеватель и скребок проходят очистку и обезжириваются.

Обрабатываются и сами трубы: в местах предполагаемых стыков поверхность зачищается. Таким образом, удается избавиться от различных загрязнений, которые помешают создать надежное соединение.

Способы правильной сварки труб

Существуют различные методы правильной сварки полипропиленовых труб и изделий из других материалов электродуговым способом:

  • встык – при этом элементы трубопровода располагаются друг напротив друга;
  • в тавр – в этом случае отрезки трубы располагаются перпендикулярно друг другу (в форме буквы «Т»);
  • внахлест – такой способ подразумевает развальцовку одной из труб, позволяющую надеть ее на другую;
  • угловым способом, при котором элементы располагают под углом 45° или 90° относительно друг друга.

В процессе правильной сварки труб получают следующие разновидности швов:

  • горизонтальные (при вертикальном расположении элементов трубопровода);
  • вертикальные (если трубы расположены вертикально);
  • потолочные (с размещением электрода над головой сварщика, в нижней части заготовки);
  • нижние (для этого приходится наклоняться).

При необходимости соединения стальных труб используется стыковой метод. Кроме того, место стыка должно быть обязательно проварено по толщине стенки заготовки. Лучше всего для этого подойдет нижний поворотный шов.

Для получения качественного сварного соединения в процессе работ следует придерживаться следующих рекомендаций:

  1. Электрод во время сварных работ должен располагаться под углом в 45° или немного меньше. Это позволит уменьшить количество расплавленного металла, попадающего внутрь свариваемого элемента трубопровода.
  2. Для сварки в тавр или встык потребуются 2-3-миллиметровые электроды. Качественное сварное соединение получится при силе тока, варьирующейся от 80 до 110 ампер.
  3. Чтобы получить надежное соединение внахлест, потребуется повысить силу тока до 120 ампер, расходные материалы (электроды) подойдут также 2-3-миллиметровые.
  4. Сварочный шов должен на 3 мм возвышаться под поверхностью свариваемой заготовки, после этого можно говорить о завершении работы.

Правильная сварка профильных труб выполняется точечно, то есть сначала сваривают две точки, расположенные на противоположных сторонах профиля, затем – две другие точки, продолжая работу до прогрева всей трубы целиком. Далее формируют сварочный шов по всему периметру заготовки.

Сооружение трубопроводов.

При сооружении трубопроводов трубы свариваются встык. Сборку труб для сварки делают с помощью специальных приспособлений, которые называют центраторами. Зазор между диаметрами свариваемых труб допускается не больше 1 см.

При сварке происходит образование усиления шва, которое называют гратом. Снаружи он может мешать изоляции, а изнутри проходимости по трубопроводу. Поэтому после сварки удаляют лишнее с помощью специального устройства — гратоснимателя.

Для ускорения прокладки трубопроводов обычно пользуются не отдельными трубами, а сразу секциями, то есть сваренными в цеховых условия частями трубопровода. Основным способом соединения труб в промышленных условиях является автоматическая сварка под флюсом или же сварка встык оплавлением. Это обеспечивает герметичность и прочность сварных швов.

Предварительные работы для правильной сварки труб

До того, как приступить к правильной сварке пластиковых и металлических труб круглого сечения, необходимо предварительно обработать стыки и уточнить ряд нюансов. В первую очередь, диагностируют соответствие трубы определенным техническим характеристикам, которые предъявляются к монтируемой системе, в частности, к водопроводу.

Необходимо:

  • соблюдать геометрические размеры;
  • иметь сертификат качества, особенно если предстоит монтаж трубопровода для подачи питьевой воды;
  • чтобы труба была идеально круглой формы, так как дефекты, приплюснутое или овальное сечение заготовки не допустимы;
  • контролировать толщину стенок на всей протяженности трубы – она должна быть одинаковой;
  • химического состава детали должен соответствовать требованиям ГОСТа – эта информация содержится в технической документации или выясняется в процессе лабораторных исследований.

После этого можно начинать подготовку труб к стыковке и сварке.

В процессе подготовки необходимо выполнить следующие действия:

  • проверить ровность среза на торце трубы, он должен составлять 90°;
  • тщательно очистить свариваемый торец заготовки и 10-миллиметровую область вокруг него, пока не появится металлический блеск;
  • удалить остатки масел, ржавчины, лакокрасочного покрытия с поверхности трубы, обезжирить торцы элемента.

Кроме того, следует проследить за тем, чтобы торец имел правильную конфигурацию. Угол раскрытия кромки должен быть равным 65°, показатель притупления – 2 мм. Получить нужные параметры можно за счет дополнительной обработки.

Правильная сварка труб: пошаговый алгоритм

При электросварке прочное соединение заготовок осуществляется за счет термического процесса. При этом качество шва будет выше, чем при газовой сварке.

Если трубы располагаются в доступном месте и их можно вращать, то необходимо соединить два элемента трубопровода встык одной или тремя точками электросварки, после чего продолжить сваривать заготовки:

  • безотрывно (если есть возможность вращения деталей);
  • с отрывом, начиная снизу, если труба расположена неудобно и нет возможности ее вращать.

Сварочные работы выполняются в два подхода. Первоначально делается первый шов («корень»), закрывающий 2-3 мм стыка заготовок, после чего удаляются появившиеся наплывы и окалины. Затем формируется второй шов, который также зачищается.

Алгоритм правильной сварки труб выглядит следующим образом:

  • Прежде чем приступить непосредственно к работе, необходимо занять устойчивое положение, позаботиться о хорошем освещении пространства.
  • Зажечь дугу, при необходимости увеличив силу тока.
  • Поместить электрод в начало сварочного шва, сформировать сварочную ванну, удерживая постоянно зазор дуги.
  • Достаточно большая сила тока приведет к тому, что частицы расправленного металла будут следовать за теплом.
    Движения должны быть выверенными и осторожными, так как слишком большая сила тока приведет к тому, что металл слишком сильно расплавится, начнет пузыриться и не получится сформировать сварочный шов.
  • В процессе правильной сварки труб необходимо следить за заполняемостью краев, отсутствием подрезов. Если сила тока мала, то сварочная ванна будет равна очертанию электрода. При увеличении силы тока, двигая электрод по кругу или из стороны в сторону, можно сформировать правильный сварочный шов.
    Качеству сварки следует уделять внимание в процессе обработки заготовок, следя за равномерностью заполнения сварочной ванны.
  • Поставить точку, оставив небольшое количество металла.
  • Погасить дугу по шву.

Со временем можно научиться выполнять правильную сварку труб и формировать качественные швы, однако проще будет тем, кто раньше наблюдал за работами со стороны или был помощником сварщика.

Газосварка


Для выполнения газосварки используют баллоны с ацетиленом или газовые генераторы. Использование генераторов, особенно в крупных городах и на предприятиях не актуально.
Такой способ требует больших затрат времени на получение газа и безопасную эксплуатацию сварочного оборудования. Поэтому для сварки металлических труб подключают баллоны с горючим газом.

Применение ацетилена обусловлено его высокой температурой горения. С помощью пропана производят резку стальных труб.

При соединении трубопроводов с толщиной стенки не более 3 мм разделка кромок не нужна. Детали с более толстыми стенками требуют подготовки кромки с одной стороны или двусторонней разделки под острым углом.

При работе с помощью газосварки лучший шов получается в нижнем положении. Возможность выполнить такой шов есть только при поворотном стыке.

Газовая сварка часто используется для сваривания заготовок в неповоротном положении (когда трубу невозможно прокрутить, повернуть). Такая работа доверяется сварщикам с высокой квалификацией, умеющим выполнять швы в потолочном, горизонтальном и вертикальном положении.

Сам процесс представляет собой расплавление огнем горелки кромок деталей, внесение присадочного металла стальной проволоки и формирование катета шва.

Стыки стальных труб, исполненные газосваркой, превосходят стыки, выполненные электросваркой, по наполненности и меньшему разогреву стали.

Техника безопасности при сварке труб

В процессе электротехнических работ, в том числе при сварке труб, необходимо обязательно соблюдать требования техники безопасности. Их нарушение грозит различными травмами, например, термическим ожогом кожи или сетчатки глаз из-за вспышки дуги, ударом электрическим током и т. д.

Чтобы избежать неприятностей, стоит до начала работы обратить внимание на следующее:

  • электрические провода и детали сварочного аппарата должны быть изолированными;
  • корпус сварочного оборудования и дополнительные приборы должны быть заземлены;
  • надевать можно только абсолютно сухую спецодежду и рукавицы;
  • для дополнительной изоляции необходимо использовать галоши или резиновый коврик (для небольшого помещения);
  • обязательно обезопасить глаза и лицо, надев защитный щиток.

Следуя изложенной в статье информации, можно самостоятельно научиться правильной сварке труб на электрическом оборудовании. Однако добиться успеха без практических навыков невозможно. Используя наши рекомендации, можно начинать практиковаться в сварочных работах и со временем получить достойные результаты сварки металлических трубопроводов.

Порядок подготовительных работ

Сварка труб ручной сваркой потребует от вас ряда подготовительных действий:

  1. Зачистить зону сварочных работ от грязи и масел.
  2. Для качественного сваривания элементы трубопровода необходимо установить «встык» и выровнять друг относительно друга.
  3. Выставить оптимальный режим сварки и установить на сварочный аппарат электроды, отвечающие технологическим требованиям.
  4. Перед началом сварочных работ установите на трубах заземляющие контакты.
  5. Чтобы надёжнее закрепить элементы трубопровода друг с другом, сделайте по окружности несколько прихваток – небольших сварных швов, фиксирующих точное положение свариваемых элементов.
