Капельный полив своими руками из полипропиленовых труб

Особенность системы капельного полива состоит в том, что влага, подаваемая через специальную полимерную ленту или капельницы, доставляется непосредственно к корневой системе растений. Благодаря этому, снижается общий расход воды и при этом повышается урожайность сельскохозяйственных культур. Кроме того, капельный полив не приводит к заболачиванию почвы и снижает вероятность появления сорняков – они не получают достаточного количества влаги.

Сделать подобную систему у себя на приусадебном участке не составляет особого труда. Эта статья предоставит вам подробную пошаговую инструкцию по проектированию и обустройству капельного полива с помощью полипропиленовых труб.

Полипропиленовые трубы – основные характеристики

По сравнению с обычным металлическими трубами, изделия из полипропилена обладают набором достоинств, которые делают их неплохим выбором для монтажа системы капельного полива на приусадебном участке.

Полипропиленовые трубы

Стоит выделить такие преимущества ПП труб:

малый вес;
дешевизна;
простота монтажа;
отсутствие конденсата;
практически полное отсутствие отложений на внутренних стенках;
срок службы около 50 лет.

Полипропиленовые трубы и фитинги

В целях стандартизации характеристик все полипропиленовые трубы имеют маркировку, подразделяющую их на четыре группы.

PN10 – трубы, рассчитанные только на холодную воду (до +45 градусов) и исключительно при давлении до 10 атмосфер. В силу относительно слабых характеристик встречаются редко.
PN16 – трубы, рассчитанные на работу при давлении до 16 атмосфер и температуре до +60 градусов. Подходят для системы капельного полива.
PN20 – максимальное рабочее давление составляет 20 атмосфер, выдерживают температуру до +95 градусов.
PN25 – по допустимой температуре схожи с предыдущим типом, давление в них может доходить до 25 атмосфер. Снабжаются армированными прослойками, повышающими прочность трубы.

Обозначение основных показателей на трубе

Виды труб из полипропилена

В магистралях капельного полива рабочее давление не превышает 2-3 атмосфер, а температура воды равна или ниже температуры окружающего воздуха. Потому здесь можно использовать полипропиленовые трубы PN10 и PN16. Применение PN20 и PN25 допустимо, но их характеристики избыточны для подобной системы.

Цены на полипропиленовые трубы

полипропиленовые трубы

Где и примерно по какой стоимости продаются?

Трубы для капельного полива можно приобрести в любой организации, занимающейся водопроводными системами, строительном магазине, интернет-магазине.

Примеры:

Труба ПНД 32 мм. Цена 50 рублей.
Труба ПНД 25 мм. Цена 40 рубля.
Труба ПНД 16 мм. Цена 30 рублей.

Цена труб ПНД зависит от ее диаметра.

Капельный полив своими руками – составление плана

Данная система состоит из нескольких элементов, ознакомимся с особенностями каждого из них.

Емкость для воды. С одной стороны подключается к трубам капельного полива, с другой – к водопроводу, из которого пополняется. Необходима для хранения воды и ее прогревания под солнечным светом до температуры, близкой к таковой у воздуха. Наличие емкости обязательно, так как при подключении магистралей капельного полива напрямую к водопроводу влага, поступающая к растениям, не успеет прогреться и будет слишком холодной. Как результат – сельскохозяйственные культуры будут испытывать «стресс», что скажется на их состоянии и на урожайности.

Бак для воды

Шаровой кран – при его открытии вода из емкости поступает в магистраль системы, процесс капельного полива начинается.

Резьба шарового крана может быть внутренней и наружной

Фильтр – необходим для очистки воды от примесей и мелких частичек грязи. Если пренебречь его установкой, то со временем система капельного полива засорится и выйдет из строя.

Узел для подключения капельных линий: кран, фильтр и редуктор давления воды

Емкость с удобрениями – растениям с капельной системой полива потребуется большое количество питательных веществ.
Магистральный трубопровод – основная линия всей системы, доставляет воду к ответвлениям. С другого конца от емкости оснащается либо заглушкой, либо краном, используемым для промывки системы или слива из нее воды.
Отводы доставляют воду непосредственно к грядкам. В качестве отводов могут использоваться либо капельные ленты, либо полипропиленовые трубы малого диаметра со смонтированными по всей длине капельницами. Соединяются с магистралью с помощью фитингов-тройников.

Отводы в системе капельного полива

Если система капельного полива является автоматизированной, то она дополнительно оснащается контроллером, набором датчиков влажности, температуры и уровня освещенности, а также электромагнитными клапанами, заменяющими собой обычные шаровые краны.

Простая схема капельного полива на участке

Проектирование капельного полива для теплицы или приусадебного участка разбивается на несколько шагов, выполняемых последовательно.

Шаг 1. Определите площадь участка, для которого необходимо обустроить капельный полив. Произведите замеры, вычислите число и длину грядок, расстояние между ними, а также количество растений на каждой из них.

Область смачивания при капельном поливе на разных грунтах

Шаг 2. Высчитайте количество воды, необходимое для полива всех сельскохозяйственных культур на участке. В среднем, на один квадратный метр требуется от 15 до 30 литров воды в сутки. Более точные значения вычислите с помощью таблицы, приведенной ниже.

Таблица №1. Суточная потребность некоторых сельскохозяйственных культур в воде.

Тип сельскохозяйственной культуры	Расход воды, л/сутки
Помидоры, один куст	1,5
Огурцы, один куст	2
Картофель, один куст	2,5

Примите во внимание, что расход воды на каждое отдельное растение — это величина непостоянная. Значение меняется в зависимости от средней температуры, уровня осадков и характеристик почвы, на которой произрастают культуры. Излишний полив также вреден, как и недостаточный, поскольку приводит к загниванию корней растения.

Шаг 3. Исходя из полученной на предыдущем этапе цифры, определите объем емкости для воды и сечение магистрального трубопровода. В таблице ниже даны значения максимально возможного расхода жидкости в зависимости от диаметра трубы. Объем бака и сечение основной магистрали выбирайте с небольшим запасом по характеристикам. Этот небольшой резерв может понадобиться в случае увеличения расхода воды на полив.

Таблица. Зависимость максимального расхода воды от диаметра трубопровода.

Диаметр трубы, мм	Расход воды, л/час
16	600
20	900
25	1800
32	3000
40	4800
50	7200

Шаг 4. Определите число и длину отводов, подключаемых к общей магистрали. Если в качестве непосредственного средства доставки влаги к растениям применяется лента для капельного полива, то исходите из правила: одна грядка – один отвод с лентой. А при использовании полипропиленовых труб и капельниц с одного отвода можно обеспечить полив сразу двух грядок.

При наличии магистралей и отводов большой длины, для поддержания давления в системе необходимо использование насоса.

Схема системы капельного полива

Шаг 5. Определите расстояние между капельницами, подключаемыми на отводах из полипропиленовых труб. Одна капельница может «запитать» два растения на одной грядке (или четыре при расположении отвода между соседними грядками) при наличии соответствующего переходника.

Шаг 6. Возьмите двойной тетрадный лист в клетку или чертежную бумагу-миллиметровку и нарисуйте эскиз будущей системы капельного полива. Перенесите на него расположение бака с водой, емкости с удобрениями, крана, фильтра, магистральной трубы, фитингов-тройников и отводов.

На схеме должно быть указано размещение трубопровода, капельных шлангов и отдельных капельниц, а также запорной арматуры

Пример расчета капельного полива на 1200 м2

Шаг 7. Подсчитайте количество материалов, необходимых для обустройства системы полива. Созданные на предыдущих этапах проектирования выкладки и эскиз помогут вам в этом.

Простой капельный полив из ведер и садовых шлангов

Способы соединения труб из полипропилена на дачном участке

Традиционно для сборки водопровода из полипропиленовых труб используют специальный паяльник, примерно такой, как на приведенном фото. Качество сборки пластикового водопровода зависит от двух факторов – наличия навыков выполнения монтажных операций и характеристик самого паяльника. Не стоит пытаться собрать водопровод с помощью самодельных устройств, лучше взять в аренду на пару дней высококлассное оборудование, которым можно спаять трубы водопровода, что называется, на пятерку.

Принцип пайки довольно прост – на насадках паяльника разогревается соединительная муфта и торец трубы, после выдержки детали просто соединяются руками с небольшим усилием.

Метод прост, но в условиях дачного участка применим не так просто, так как протянуть электросеть к месту спайки водопровода даже с помощью кабель-катушки не всегда представляется возможным. Часть деталей можно спаять в дачном домике, но все равно примерно 30% паяльных работ с пластиковыми трубами придется выполнять практически на грядках.

Если на дачном участке нет электроэнергии, то пластиковый водопровод можно склеить специализированным клеем на основе дихлорэтана. Склеенный стык обладает практически такой же прочностью, как и паяный вариант, но работа с дихлорэтаном требует осторожности, так как растворитель относится к категории веществ, опасных для здоровья.

Установка емкости

Бак с водой должен располагаться на определенной высоте, чтобы сила тяжести, действующая на жидкость, создавала давление в трубах системы капельного полива. В среднем емкость поднимают на высоту 2 метра – таким образом, в магистрали обеспечивается давление, достаточное для эффективного полива 40-50 квадратных метров. Если же участок с грядками имеет большую площадь, то либо бак поднимают выше, либо устанавливают в основной магистрали насос.

Шаг 1. Постройте опору для емкости. Проще всего ее изготовить из бруса с большим сечением и толстых широких досок. Брус вбейте на некоторую глубину в грунт, сверху уложите дощатый настил. Для большей прочности между подпорками установите поперечины. Вместо бруса и досок можно использовать кирпичи или стальные трубы.

Емкость для воды с опорой из дерева

Шаг 2. Смонтируйте на емкости соединение с магистралью капельного полива. Установите штуцер и кран на высоте 5-10 сантиметров от дна емкости – так в трубопровод не попадут крупные частицы пыли и грязи.

Шаг 3. С противоположной стороны емкости установите соединение с водопроводом. Используйте запорный клапан с поплавковым механизмом – устройство будет автоматически открываться для пополнения бака и закрываться, когда уровень воды достигнет максимума.

Запорный клапан с поплавковым механизмом, установленный в баке для воды

Шаг 4. Поднимите и установите емкость на опору. Непосредственное подключение бака к водопроводу отложите на последний этап обустройства системы капельного полива.

Из-за больших габаритов емкость вместе с опорой следует устанавливать вне теплицы

В качестве емкости можно использовать открытый бак – в таком случае он будет частично пополняться за счет дождя. Но при этом озаботьтесь установкой хорошего фильтра – вместе с осадками в емкость будет попадать много пыли, мусора и листьев, из-за чего возможно засорение труб.

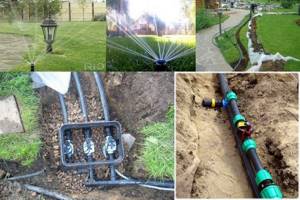

Приборы и устройства, применяемые в системах летнего водоснабжения

Чтобы сделать систему водоснабжения более практичной, применяют такие приспособления:

Штуцер для быстрого присоединения шланга к крану. С одной стороны имеет пружинный захват, с другой – «ерш», который вставляется в шланг.
Гофрированные шланги, которые в сложенном состоянии занимают очень мало места.
Шланги и специальные комплектующие для капельного полива.
Распылители и поливочные пистолеты со специальными муфтами (аквастоп), которые автоматически перекрывают воду при замене поливочного устройства (кран при этом закрывать не нужно).
Дождевальные и поливочные головки.
Приборы для организации автоматического полива – таймер или датчики влажности грунта.

Если централизованного водопровода рядом с участком нет, и в качестве источника воды предполагается использовать колодец или скважину, понадобится насос.

Прокладка основной магистрали и отводов

Так как в качестве материала для главной магистрали и отводов используются полипропиленовые трубы, необходимо ознакомиться с тем, как их правильно резать и соединять друг с другом.

Получить чистый срез без заусенцев и деформаций можно с помощью специальных ножниц-труборезов, рассчитанных на работу с изделиями из пластика. Если же по каким-либо причинам приобретение подобного инструмента невозможно, то в качестве альтернативы используется ножовка по металлу или, при работе с трубами малого сечения, острый канцелярский нож. Но при этом качество среза снизится, а это повлияет не долговечность трубы и качество соединения с другими элементами системы.

Нож для резки пластиковых труб

Сложнее дела обстоят с соединением полипропиленовых труб с фитингами и другими элементами.

Всего существует три способа:

с помощью пайки;

с помощью обжима;

с помощью холодной сварки.

Первый способ дает прочное и долговечное соединение, способное выдержать большое давление в системе. Но для него вам потребуется наличие специальной паяльной машины с набором насадок и некоторые навыки работы с подобным инструментом.

Инструмент для пайки полипропиленовых труб

Шаг 1. Осмотрите фитинг и отрезок трубы на предмет наличия дефектов или брака.

Шаг 2. Обезжирьте внешнюю поверхность трубы в месте предполагаемого стыка и внутреннюю поверхность фитинга.

Инструкция по резке и пайке полипропиленовых труб

Шаг 3. Установите на паяльный инструмент соответствующую насадку – отверстие в части для трубы должно соответствовать внешнему диаметру, а в части для фитинга – внутреннему сечению.

Шаг 4. Прогрейте паяльный инструмент и насадку.

Шаг 5. Одновременно вставьте трубу и наденьте фитинг в соответствующие им части насадки. Выждите время, указанное в инструкции к инструменту. Паяльник разогреет внешнюю часть трубы и внутреннюю часть фитинга.

Таблица сварки полипропиленовых труб разной толщины стенок

Шаг 6. Одновременно снимите фитинг и вытащите трубу с насадки и соедините их друг с другом на глубину прогрева. Держите в течение пяти секунд, затем дайте некоторое время на остывание соединения.

Главный недостаток применения паяльной машины – необходимость в паяльном инструменте. Стоит он довольно дорого, а применять его всего один раз нецелесообразно.

Кроме того, подобное соединение получается неразборным. Альтернативой может служить использование компрессионных фитингов и обжимного ключа. Однако в случае с полипропиленовыми трубами качество и герметичность подобного соединения оставляют желать лучшего. Более простым и дешевым способом соединения является «холодная сварка» с помощью специального клея.

«Холодная сварка» для склейки полипропиленовых труб

Цены на холодную сварку

холодная сварка

Шаг 1. Изучите фитинг и трубу на предмет дефектов. Если дефекты отсутствуют, произведите стыковку без клея, выполните разметку глубины соединения с помощью маркера.

Шаг 2. Обезжирьте и очистите склеиваемые поверхности трубы и фитинга.

Шаг 3. Нанесите клей на внешнюю сторону трубы и внутреннюю сторону фитинга.

Шаг 4. Состыкуйте элементы между собой. Проследите за тем, чтобы они соединялись ровно, без перекоса в одну из сторон. Держать их в подобном положении следует от 15 до 30 секунд. Подача воды в таком соединении допустима только спустя 24 часа.

Соединение ПП труб методом «холодной сварки»

Сделать трубопроводы системы капельного полива разъемными и легко демонтируемыми можно с помощью фитингов типа «американка».

Перед началом монтажа основной магистрали и отводов необходимо решить, какой способ расположения труб предпочтительнее – поверхностный или глубинный. В первом случае все элементы системы просто укладываются на землю (или над ней с помощью скоб-держателей). Трубы, лежащие на поверхности, легко ремонтировать и заменять, но при этом их можно также запросто повредить по неаккуратности.

Поверхностный монтаж труб

При глубинном залегании основные и вспомогательные коммуникации укладываются в узкую траншею глубиной от 0,3 до 0,75 метра. Осмотр и обслуживание труб в этом случае затрудняется, но при этом они не мешают ходить по участку и собирать с растений урожай. Определившись со способом залегания магистралей, можно приступать к их установке.

Укладка магистралей в неглубокой траншее

Шаг 1. Присоедините к баку с водой и шаровому крану фильтр тонкой очистки. Если предполагается установка емкости с удобрениями, насоса и контроллера для автоматического капельного полива – произведите их монтаж.

Фильтр для капельного орошения

Шаг 2. При помощи уголкового фитинга и отрезка трубы соответствующего размера доведите магистраль до высоты примерно 5-10 сантиметров над землей. Установите скобу-держатель в качестве опоры.

Шаг 3. Нарежьте отрезки полипропиленовых труб по расстоянию между отводами. Учтите также «швы» между частями магистрали и фитингами.

Шаг 4. Последовательно устанавливайте и подключайте отрезки на фитинги-тройники. При этом выдерживайте уклон – конец магистрали должен быть ближе к земле, чем начало. Это необходимо для эффективного слива воды перед началом холодов.

Шаг 5. На конце основной трубы установите либо заглушку, либо шаровой кран. Последний предпочтительнее, потому что, открывая его, вы получите возможность быстро слить воду или прочистить трубы от скопившихся в них засоров.

Схема трубопровода для капельного полива

Далее перечень действий зависит от того, какой из типов отводов вы выбрали – капельную ленту или трубку с капельницами.

Вариант №1. Капельная лента

Сначала рассмотрим вариант с лентой. Толщина ее стенок и шаг расположения отверстий выбирается в зависимости от того, какую сельскохозяйственную культуру планируется снабжать влагой.

Подключенные через старт-коннекторы капельные ленты

Таблица №3. Шаг расположения отверстий на капельной ленте в зависимости от выращиваемых культур.

Шаг, сантиметры	Для каких с/х культур подходит
10	Морковь, лук, чеснок
20	Огурцы, клубника и земляника
30	Огурцы, помидоры, картошка, баклажаны
40	Бахчевые

Капельная лента и фитинги с кранами

Последовательность действий выглядит следующим образом.

Схема сборки капельного полива своими руками, фото

Шаг 1. К тройникам перпендикулярно основной магистрали установите старт-коннекторы с кранами.

Установка крана и капельной ленты

Шаг 2. Капельную ленту разделите на части, по длине равные протяженности грядок (с небольшим запасом).

Шаг 3. Один конец капельной ленты зафиксируйте в старт-коннекторе.

Шаг 4. Второй конец капельной ленты закройте заглушкой или сверните и перевяжите изоляционной лентой.

Подключение тройника для отвода с капельной лентой

Капельная лента не лучшим образом подходит для тех участков, где во множестве встречаются птицы и грызуны, которые могут легко повредить ее тонкие стенки.

Вариант №2. Трубка с капельницами

Во втором случае вам понадобятся полипропиленовые трубы малого диаметра (к примеру, 16 см для небольших грядок), регулируемая капельница с отводами, гибкие трубки сечением 3-5 мм и стойки турбулентные. На одном отводе может быть 1, 2 или 4 выхода, соответственно, одна капельница может снабжать влагой 1, 2 или 4 куста.

Комплектующие

Шаг 1. С помощью пайки или холодной сварки к тройникам перпендикулярно магистрали присоедините трубы-отводы.

Шаг 2. С определенным шагом в трубе-отводе просверлите отверстия. Диаметр отверстий должен соответствовать диаметру уплотнителя капельницы.

Сверление отверстий

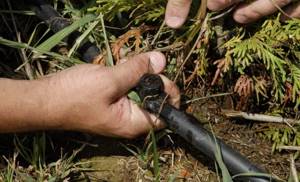

Шаг 3. Вставьте в отверстие уплотнитель капельницы, потом саму капельницу. Далее смонтируйте ответвление, к нему подсоедините соответствующее число гибких трубок с турбулентными стойками на конце. Затем вставьте их в землю рядом с растениями.

Подключение капельниц с турбулентными стойками

Шаг 4. Установите на конце отводной трубы заглушку.

Шаг 5. Повторите два предыдущих этапа со всеми отверстиями на отводных трубах.

Заключительные этапы монтажа системы капельного полива – подключение бака к водопроводу, наполнение его жидкостью и своеобразный стресс-тест, в ходе которого нужно удостовериться в том, что все элементы системы работают должным образом.

Капельный полив в действии

Для большего понимания устройства капельного полива рекомендуем ознакомиться со следующим видео.

Видео — Как сделать капельный полив своими руками

Автоматизация системы капельного полива

На сегодняшний день ручное управление для системы капельного полива применять нецелесообразно – оно требует ежедневного присутствия на приусадебном участке, что обеспечить можно только в тех случаях, когда вы либо проживаете там, либо у вас достаточно свободного времени, чтобы приезжать туда через сутки.

Система капельного полива

Простейший вариант автоматизации системы – установка специализированного микрокомпьютера. Он состоит из программируемого контроллера, набора микросхем с памятью, LCD-дисплея, управляющих кнопок и корпуса, стойкого к воздействию влаги и перепадов температур. Микрокомпьютер устанавливается на центральной магистрали и в нем задается программа регулярного полива. Включение и выключение выполняется с помощью электромагнитных клапанов, заменяющих собой обычные шаровые краны.

Контроллер для автоматического капельного полива

Цены на контроллеры для автоматического полива

контроллеры для автоматического полива

Но подобная система не учитывает состояние окружающей среды, потому всегда существует риск того, что растения либо не получат нужного количества влаги, либо получат ее в избытке. Решение этой проблемы – установка комплекса датчиков погоды и влажности. В зависимости от погоды и влажности почвы, программа полива будет корректироваться в сторону увеличения или уменьшения объемов воды, направляемых к каждому растению.

Капельный полив из пластиковых бутылок своими руками
Устройство подобной системы выглядит следующим образом: около каждого отдельного растения в теплице вкапывается пластиковая бутылка, в которой выполнены отверстия малого диаметра. Детальнее читайте в этой статье.

Система капельного полива на основе полипропиленовых труб и капельниц не только освободит вас от работы, связанной со снабжением растений водой, но и поможет существенно повысить скорость их роста и урожайность.

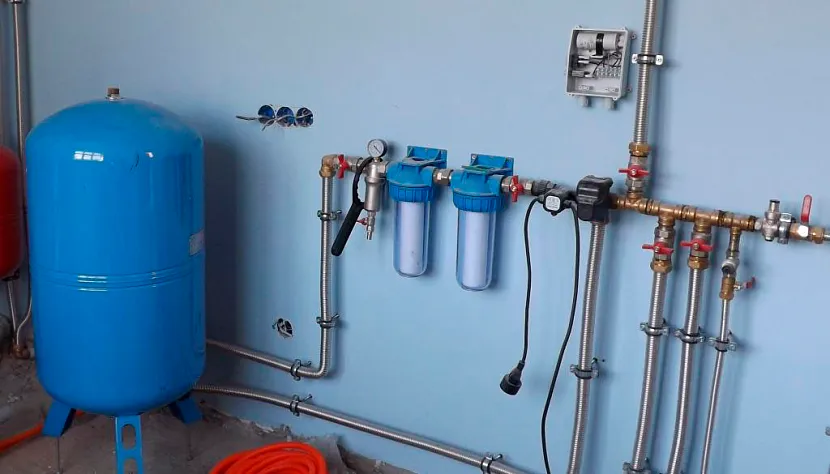

Нужен ли водопровод на даче

Живя в квартире или частном доме человек привыкает пользоваться водопроводом, воспринимает его как что-то постоянное. Однако на даче ситуация другая. Здесь часто приходится налаживать свой быт постепенно. Одним из важных вопросов является необходимость регулярного полива садовых и огородных растений.

Конечно, можно носить воду в вёдрах. Однако если её нужно много, приходится искать решение проблемы. Самостоятельно сделанный водопровод из пластиковых труб может стать эффективным решением проблемы.

Его сделать нетрудно – это по силам даже тем, кто не имеет профессиональных навыков такой работы. Однако для того, чтобы сделать его качественно, нужно хорошо понимать, что необходимо делать и в какой последовательности.
