Труба полиэтиленовая ПЭ 100 (ПНД) SDR – маркировка

• Особенности Состав
• Технические характеристики труб ПЭ 100
• Производство ПЭ 100
• Сертификат соответствия – что это?

Популярность полимерных материалов в хозяйстве, промышленности и быту объясняется просто: универсальность применения, ряд отличных характеристик и главное – невысокая стоимость. Для транспортировки газа, питьевой, технической воды и других жидкостей наиболее часто используют полиэтиленовые трубы – нетоксичные, прочные и долговечные. Причем самым востребованным для коммуникационных систем является продукт марки ПЭ-100. Что означает аббревиатура «ПЭ-100» и какова ее расшифровка?

Особенности

ПЭ-100 – это марка материала, из которого изготавливаются трубы. Цифровое обозначение после букв «ПЭ» (полиэтилен) обозначает показатель его плотности, от чего напрямую зависит прочность и вес трубы, а значит, сфера ее использования. Полимерные трубы, маркированные таким образом, имеют особенности и технические показатели, которые обусловили их высокую популярность при проведении магистралей водоснабжения и других коммуникационных систем.

Состав

Что представляют собой трубы ПЭ 100 по структуре? Это изделия из высокоплотного полимера (ПНД – полиэтилена низкого давления). Такой полиэтилен получают путем полимеризации при высоких температурах и низком давлении с применением катализаторов. В результате на основе этилена создаются крупные молекулы полимера со свободными ответвлениями, связь между которыми и определяет степень плотности продукта. Чем выше кристалличность, тем больше цифровое значение ПНД.

Благодаря сгруппированной кристаллической структуре, то есть крепким межмолекулярным связям, трубы ПЭ-100 обладают высокими техническими показателями в сравнении с аналогичными изделиями с более низкой плотностью, позволяющими использовать их в наиболее жестких эксплуатационных условиях. По своим свойствам эта продукция уступает разве только стальным трубам в отношении механической прочности.

Технические характеристики труб ПЭ 100

Материал ПНД ПЭ-100 имеет уникальные технические свойства, дающие возможность создавать качественные, надежные изделия. Трубы ПЭ-100 изготавливают различных размеров: диаметр – от 10 до 1600 мм, толщина стенки – от 2 до 60 мм. Продаются изделия смотанными в бухты, либо отрезками в 3-12 м. Трубы такой маркировки обладают следующими техническими свойствами:

• возможностью использования при температурном диапазоне от -60 до 130⁰C;
• при транспортировке содержимого выдерживают давление до 20 атмосфер;
• оболочка имеет высокую стойкость к растрескиванию;
• невысоким модулем упругости, снижающий риск возникновения гидроудара при транспортировке жидкости;
• самым малым весом погонного метра изделия из всех видов труб для транспортировки;
• низкой теплопроводностью, что уменьшает появление конденсата с наружной стороны трубы;
• невысоким модулем деформации, обеспечивающим прочность при сжатии и растяжении (предел прочности – около 1000 часов);
• устойчивостью к воздействию химических реагентов, погодных и биологических разрушителей.

Это интересно!

Производство труб ПЭ-100 дороже, чем аналогичных изделий с более низким показателем плотности, однако за счет меньшего расхода материала (стенки труб ПЭ-100 тоньше) в результате готовые изделия обходятся потребителю дешевле.

Производство ПЭ 100

ПЭ 100 получают из этилена методом полимеризации путем воздействия катализаторов в условиях низкого давления и высоких температур. В результате получается полимер высокой плотности с крепкими молекулярными связями, по структуре представляющий собой жесткий и прочный термопласт. ПЭ 100 используют для формования литьевым или выдувным способом различных емкостей для высоких нагрузок, применяемых в промышленности и народном хозяйстве:

• напорных труб для транспортировки технических жидкостей, водопровода, газовых и канализационных коммуникаций;
• монтажных элементов (кранов, фитингов) для трубопроводных магистралей;
• изготовления вытяжек и воздуховодов, устойчивых к химическим средам;
• деталей для технических агрегатов и т.д.

Важно!

Ошибочно мнение, что высокая плотность материала затрудняет соединение изделий из него путем сварки: упорядоченность молекулярной структуры ПЭ-100 упрощает этот процесс. Если немного повысить температуру спайки, шов получится более ровным и аккуратным, чем в изделиях из полиэтилена более низкой плотности.

Сертификат соответствия – что это?

Качество всей продукции из полиэтилена ПЭ-100 обязательно должно быть подтверждено сертификатом соответствия, который выдают органы технического регулирования и метрологии. Кроме того, на каждом изделии указывается ГОСТ, которому оно соответствует, вместе с номером конкретного документа. Например, для водопроводных питьевых труб ПЭ-100 это ГОСТ №18599-2001 (плюс цветовое обозначение – продольными синими полосами вдоль изделий). На газопроводные трубы производителем наносится надпись ГОСТ Р 50838-2009 (начиная с 2019 — ГОСТ Р 58121.2-2018) и маркировка полосой оранжевого либо желтого цвета.

Важно!

Отсутствие цветового обозначения и указания номера ГОСТ говорит о том, что труба не соответствует стандартам, а значит, изготовлена из вторсырья и может использоваться только в технических целях. Более подробно о ГОСТах на ПНД трубы Вы можете прочитать в нашей статье «ГОСТы по полиэтиленовым (ПНД) трубам»

Отличие марки полиэтилена ПЭ 100 от ПЭ 80

В современных условиях при проведении коммуникаций и строительстве трубопроводных магистралей выбор падает на трубы ПЭ 80 и ПЭ 100: их свойства оптимальны для этих целей. Однако последний вид труб ПНД все-таки более востребован. Чем выгодно отличаются трубы ПНД с показателем 100 от аналогичных изделий ПЭ 80?

Преимущества

Факторы, которые влияют на выбор в пользу труб с маркировкой ПЭ-100, следующие:

• изделия обладают более высокой плотностью, чем аналогичные ПЭ-80, поэтому толщина стенки трубы меньше, но способность поддерживать необходимое давление от этого не снижается;
• ПЭ-100 одного номинального диаметра с трубой ПЭ-80 имеет пропускную способность на 20% выше, а потеря давления на треть ниже;
• погонный метр трубы ПЭ-100 легче на 20% того же размера изделия из ПЭ-80, что упрощает транспортировку и монтаж коммуникаций;
• показатель стойкости к растрескиванию трубы из ПЭ-100 в несколько раз выше;
• материал ПЭ-100 лучше переносит низкие температуры, устойчив к механическим повреждениям, поэтому трубы из него можно использовать в более жестких условиях;
• полиэтилен ПЭ-80 обычно используется для производства труб малого диаметра.

Заинтересовали полиэтиленовые трубы ПЭ-100?

Наша предлагает широкий выбор труб собственного производства для холодного водоснабжения всех нужных размеров по низким ценам!

Интересно? Нажми на этот текст и посмотри какие трубы у нас есть!

Недостатки

Из недостатков марки ПЭ-100 можно отметить более высокую стоимость по сравнению с аналогичным материалом индекса 80 в связи с лучшими качественными показателями. Кроме того, трубы ПЭ-80 обладают лучшей гибкостью, чем изделия с показателем 100.

И еще один момент: ПЭ-100 имеет более высокую температуру плавления. С одной стороны, это расширяет сферы его использования, с другой – усложняет монтажные работы.

Об уходе

Полиэстер не занимает много времени на уход. Изделия из п/э рекомендуется стирать вручную, в деликатном режиме или «синтетика». Воду использовать холодную или с нагревом не выше 40°. Изделия из полиэстера и натуральных волокон следует сортировать на разные закладки.

Важно! После стирки в горячей воде на полиэстере появляются некрасивые заломы. А отбеливатель способен испортить одежду.

Для светлых тканей разрешены универсальные моющие средства, цветным требуются порошки и гели для тонкого текстиля. Добавление в воду для полоскания антистатического препарата предотвратит «искрение» и треск при носке.

Материал боится интенсивного отжима и выкручивания. Обороты при стирке в машине должны быть минимальными.

Выстиранные вещи встряхнуть и повесить для просушивания, которое не займет много времени. Гладить полиэстер приходится нечасто, и делают это при минимальной температуре с изнаночной стороны.

Пятна с материала без труда удалит мыльный раствор. В нем нужно смочить тканевую салфетку и обработать пятно. Промыть чистой водой и высушить. От жирных отпечатков на полиэстеровых материалах легко избавиться с помощью геля для посуды. Его наносят на загрязненный участок и оставляют на 7-10 минут. Осталось смыть состав и постирать вещь в тазу с мыльной водой.

Избавиться от блеска и потертости на ткани можно попробовать путем отпаривания. Нужно восстановить придавленные однообразными движениями волокна. Операция проводится с помощью утюга и проутюжильника, увлажненного в растворе уксуса.

Классификация и виды труб из ПЭ-100

Трубы из полиэтилена ПЭ-100, производимого под низким давлением, классифицируют по назначению и согласно свойствам.

По назначению

В зависимости от вида использования трубы марки ПЭ-100 подразделяются на различные категории.

• Водопроводные.
  Маркируются полностью синим либо черным цветом с синими продольными полосами. Если транспортируется питьевая вода, ГОСТ 18599-2001 предъявляет дополнительные требования к производству.
• Газовые.
  Цвет коммуникаций – желтый либо черный с желтыми/оранжевыми полосами вдоль трубы. Изготовление регламентируется ГОСТ Р 50838-2009 (Однако, начиная с 2021, последним ГОСТом для газовых труб является ГОСТ Р 58121.2-2018);
• Канализационные.
  Могут изготавливаться сразу вместе с раструбами, что облегчает их монтаж. Такой тип труб используется и для коллекторов.
• Дренажные
  – для отвода грунтовых вод от зданий, имеют гофрированную конструкцию.
• Оросительные.
  Используются для равномерного полива насаждений.
• Обсадные.
  С помощью этого вида труб ПНД обустраиваются водяные скважины: никакие сдвиги грунта их не разрушат.

Технические трубы ПЭ-100 обладают пониженными требованиями, не маркируются цветом, могут выполняться из вторсырья, могут содержать пузырьки воздуха, инородные включения, применяются для транспортировки технических жидкостей.

По свойствам

Высокая плотность материала ПНД, прочность на разрыв и деформацию, в то же время гибкость и пластичность позволяет изготавливать из ПЭ-100 напорные трубы различной нагрузки. По свойствам выделяются:

• Высоконапорные изделия. Имея толщину стенки до 7 см, могут применяться с давлением до 20 атмосфер.
• Слабонапорные трубы. Должны выдерживать давление до 6 атмосфер.
• Безнапорные коммуникации, к которым нет специальных требований по нагрузкам – обычно это технические системы.

Маркировка ПНД труб

Трубы ПЭ-100 на заключительном этапе производства обязательно маркируются: на них наносится полная информация о конкретном продукте. На трубе указывается:

• название компании-производителя (возможен логотип фирмы);
• материал изготовления – полиэтилен (ПЭ);
• индекс плотности ПЭ – 100;

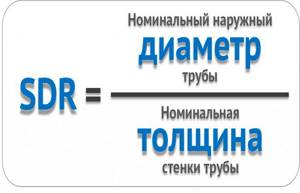

• индекс SDR – величина отношения наружного диаметра к толщине стенки трубы, показатель допустимой нагрузки: труба с тонкой стенкой имеет более высокий SDR;
• наружный диаметр трубы, толщина стенки (в мм);
• ГОСТ, которому соответствует изделие.

Кроме этого, применяется маркировка труб по всей длине цветными полосами, отражающими предназначение продукции.

Кстати, более подробную информацию о маркировке SDR Вы можете прочитать в другой статье «Что такое SDR в маркировке полиэтиленовых труб?»

Параметры, влияющие на качество изделий

Подбирая ПЭ трубы для эксплуатации в определенных условиях, следует ориентироваться на некоторые параметры:

1. Исходный материал, из которого выполнили изделие. Он предназначен для работы при определенном давлении транспортируемой среды. ПЭ 63, имеющий микропористую структуру, обладает малоприятным свойством подсасывать воздух внутрь системы. Это приводит к вибрации изделия и возникновению в водопроводной системе довольно сильных и неприятных шумов. Чтобы избежать этих эффектов приходится снабжать конструкцию трубопровода отсекателями, воздухоуловителями и другими подобными устройствами;
2. Типоразмеры и коэффициент SDR. Наружный диаметр ПЭ труб варьируется в пределах от десяти до тысячи двухсот миллиметров. Толщина стенки производителем устанавливается в соответствии с коэффициентами SDR, определяющими допустимое соотношение с наружным диаметром. Т.е., большее значение диаметра не обязательно означает большей толщины стенок изделия. Чем выше значение SDR, тем, соответственно, ниже значение толщины стенки и рабочего давления, которому может подвергаться изделие. Возрастание толщины стенок отражается на пропускной способности, так как оно происходит за счет уменьшения внутреннего сечения;
3. Способ прокладки трубопровода. Он играет определенную роль, если применяется закрытая прокладка и не используются предохранительные короба. В таком случае важное значение приобретает показатель кольцевой прочности трубы, ведь она будет испытывать не только давление рабочей среды изнутри, но и дополнительное давление грунта извне. При закрытой прокладке приходится подбирать изделия с более толстыми стенками, чтобы они выдерживали дополнительное давление грунта, и большего диаметра, чтобы добиться высокой пропускной способности.

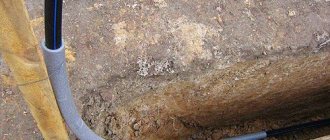

ПЭ трубы прокладываются скрытым способом, так как на них губительно влияет ультрафиолет

Применение ПНД труб ПЭ 100

ПНД трубы ПЭ-100 различной маркировки применяют в различных сферах жизнедеятельности — и для промышленных нужд, и в пищевой отрасли.

• ПЭ 100 SDR 41
  – самые легкие трубы, выдерживающие давление жидкости до 2,5 кг*с/см2, используются для транспортировки холодной воды;
• ПЭ 100 SDR 26
  – среднелегкий тип с допустимой нагрузкой до 4 кг*с/см2 применяют для перекачки питьевой, хозяйственно-технической воды, пищевых жидкостей – молока, вина, сока;
• ПЭ 100 SDR 17 – изделия повышенной прочности со средней тяжестью, выдерживающие давление в 6 кг*с/см2 применяют для монтажа напорных трубопроводов большого диаметра для транспортировки воды или газа;
• ПЭ 100 SDR 11
  – наиболее тяжелые трубы, долговечные, сверхпрочные, с допустимой внутренней нагрузкой в 10 кг*с/см2, используются для монтажа коммуникаций с сильным напором жидкости – водопроводов, канализационных коллекторов.

Способы монтажа труб ПНД

Коммуникационные сети с помощью труб ПНД ПЭ-100 создаются следующими способами:

• Компрессионно-фитинговым, который применяется для монтажа систем слабого напора (оросителей, водопроводов) с помощью компрессионных фитингов и зажимных гаек. Выполняется гаечным ключом с применением небольшого усилия, легко демонтируется.
• Электросварно-фитинговым. Выполняется сварочным аппаратом с применением специальных фитингов, соединение неразъемное. Самый прочный вид соединения, используется для создания напорных водо- и газопроводных систем.
• Раструбным. Основной сферой применения такого способа являются безнапорные системы – например, канализация.

Важно!

Для осуществления раструбного монтажа труб ПЭ-100 необходимо наличие раструбов у изделий и уплотнительных колец.

Преимущества ПЭ трубы перед другими трубами

Трубы из ПНД обладают многими достоинствами и превосходят показатели коммуникационных систем из других материалов.

• Не нуждаются в катодной защите, а значит – в трудоемком обслуживании.
• При одинаковых условиях эксплуатации срок годности ПЭ труб вдвое выше металлических.
• Высокий коэффициент растяжения препятствует лопанью изделия при замерзании воды.
• Небольшой вес ПЭ трубы облегчает и удешевляет транспортировку, монтаж коммуникации.
• Высокая устойчивость к химическим, агрессивным средам и отсутствие коррозии.
• Низкая теплопроводность уменьшает потери тепла и образование наружного конденсата.
• Несложный многократный монтаж-демонтаж системы при низких затратах.
• Физико-химические свойства полиэтилена ПНД дают возможность применять трубы для транспортировки любых, даже агрессивных веществ.
• ПЭ выгоден для монтажа водопровода: он не взаимодействует с водой, а значит, не придает ей металлический привкус.
• Ремонт и обслуживание полиэтиленовых трубопроводов требуют минимальных усилий и вложений.

Интересно, что монтаж и реконструкция ПЭ коммуникаций обходится на 40% дешевле, чем работа с транспортными магистралями из других материалов.

Чем обусловлен выбор ПНД в качестве материала

Производство классического полиэтилена основано на методе полимеризации этилена, относящегося к органическим газам. Полимеризация представляет собой процесс объединения молекул этилена в особые цепочки, протекающий в специальной барокамере при температуре в полтораста градусов и под давлением в двадцать атмосфер. В результате образуется новый материал, обладающий характеристиками, обеспечившими полиэтиленовой трубе широкое распространение:

• выдерживает давление в три-пять Мпа;
• кубометр ПНД весит всего 900 кг;
• проявляет незначительное расширение при нагреве. Тепловое расширение не превысит трех процентов от габаритных параметров даже при разогреве конструкции из ПНД до предельно допустимой температуры в семьдесят градусов;
• может эксплуатироваться в довольно ограниченном температурном диапазоне. Если температура опускается ниже нуля, то ПНД начинает стекленеть. При достижении температуры в 40º С труба из ПНД лишается кольцевой жесткости.

Рассмотренные свойства, присущие ПНД, очерчивают границы возможного применения полиэтиленовой трубы. Ее используют, по обыкновению, при монтаже внутри помещений или в траншеях, где укладывают ниже уровня промерзания грунта.
