Зачем нужен вентклапан для канализационного стояка, и как его установить?

Вентиляционный отвод канализационной системы предназначен для поступления воздуха в зону разрежения, образующуюся каждый раз при сливе воды, устранения неприятного запаха и шума. Воздушный клапан для канализации может заменить классическое устройство, фановую трубу, и при этом не имеет типичных неудобств, связанных с эксплуатацией последней, в том числе – обледенения и сужения выходящего на открытый воздух отвода в холодное время года, а также вероятность попадания неприятных запахов в открытые окна дома.

Устройство и принцип действия воздушного клапана

Воздушный канализационный клапан представляет собой корпус, диаметр которого соответствует аналогичному параметру трубы (следовательно, параметры потока в нем идентичные), оснащенный штоком или мембраной, закрывающими обращенное наружу входное отверстие.

В состоянии покоя давление, существующее в трубопроводе, удерживает шток или мембрану в закрытом положении, «придавливая» их изнутри. В то время как при спуске воды увеличивается скорость потока, в трубопроводе образуется разрежение, клапан или мембрана открываются, впуская внутрь необходимое для выравнивания давления количество воздуха. При нормализации параметра закрывающее устройство возвращается в исходное положение.

Важная особенность: Обратный ход воздуха с неприятным запахом из канализационной системы в жилое помещение исключается из-за разницы давлений в период, когда отверстие открыто. Из зоны низкого давления в зону высокого воздух перемещаться не может.

Принцип действия вакуумного канализационного клапана
Существуют также и комбинированные модели, работающие как на впуск воздуха, так и на его выпуск. Место установки подобных устройств требуется тщательно продумать, не всегда целесообразно размещать их в ванной или в туалете, возможен вынос за пределы жилых помещений или установка в специальном блоке.

Рекомендации по установке клапана

При установке важно соблюдать правила, которые помогут максимально раскрыть эффективность клапана для канализации:

• Установка допустима только в отапливаемое помещение. Это поможет избежать поломки клапана из-за низких температур.

Установленное устройство под ванной Источник homemasters.ru

Виды воздушных клапанов

Выше уже упоминалось, что конструктивно обратные воздушные клапаны для канализации могут иметь мембрану или шток. Работают такие модели практически одинаково эффективно, однако, пластичные мембраны более подвержены износу, их приходится периодически менять.

• Некоторые виды устройств могут быть установлены только на одно место слива (раковину, унитаз и пр.). Эти автоматические устройства отличаются небольшой пропускной способностью.
• Воздушный клапан для канализации 110 мм может монтироваться на общий стояк, таким образом обеспечивая вентиляцию одновременно нескольких канализационных труб.
• Комбинированные модели универсальны и обладают преимуществами изделий, как первой, так и второй категории.

На фото аэратор для канализации
Очевидно, что локальные (предназначенные для одной трубы) модели имеют меньший диаметр, чем способные обеспечивать вентиляцию целой системы. В большинстве случаев для этих целей используются модели Ду 50 мм.

По способу монтажа клапан (аэратор для канализации) может быть:

• резьбовым,
• фланцевым,
• муфтовым.

Фановый клапан для канализации 110 и 50 мм

Существует множество различных видов устройств. Наибольшей популярностью пользуются фановые клапаны 50 и 110 мм.Они подходят для оснащения большинства канализационных систем. Прежде чем выполнять установку устройства нужно ознакомиться с его характеристиками и принципом функционирования. Структура детали довольно простая. Устройство имеет несколько составных частей.

Оно состоит из:

1. Крышки. Деталь нужна для защиты от попадания грязи.
2. Резиновой прокладки. Элемент делает передвижение штока плавным и ограничивает его.
3. Штока. Компонент нужен для контроля разности показателей давления внутри магистрали.
4. Технического отверстия. Его задача пропускать воздух внутрь устройства.
5. Корпуса изделия.

Принцип работы детали довольно простой. Во время слива внутри магистрали появляется разница показателей давления. Из-за этого возникает шум. Клапан реагирует на это и открывает крышку, пропуская воздух. Это способствует стабилизации показателя давления. Далее крышка прибора закрывается. Это предотвращает появление нежелательного запаха в здании.

Наиболее современным решением можно обозначить обратный канализационный клапан Ottima — благодаря системе двух заслонок и защите от грызунов https://agpipe.ru/kanalizacionnye-truby-pvh/obratniy_klapan_dlya_kanalizacii

Установка детали позволяет решить несколько задач.

Эта деталь незаменима, если:

1. Нет возможности провести вентиляционный канал через кровлю.
2. Во время строительства здания не сооружен фановый канал, применяемый для вентилирования канализации.

Рассматриваемая деталь в основном используется в частных двух- или одноэтажных домах.

Иногда деталь ставят на первых двух этажах многоквартирных построек для обеспечения достойного уровня защиты.

Подбор детали зависит от размера сечения каналов. Выпускается два стандартных вариант фанового клапана: 50 и 110 миллиметров. Устройства большего сечения монтируют на стояки, а меньшего на отводы от них. Прибор 50 мм можно ставить на стояки максимум от двух устройств сантехнического назначения.

Каждая модель имеет свои особенности.

Клапан может иметь в своей конструкции:

• резиновую мембрану;
• шток.

Оба компонента реализуют одну и туже функцию. Отметим, что детали, оснащенные штоком более долговечные. Цена клапанов может быть от 2 до 20 долларов США. На стоимость влияет качество детали и производитель. Перед тем, как купить прибор протестируйте его на исправность.

Установка оборудования

Воздушный клапан для невентилируемых канализационных стояков – не единственный вариант установки оборудования. Клапаны могут дублировать классическую схему вентиляции, устанавливаться вместо или вместе с фановыми конструкциями.

Основным требованием при выборе места монтажа является сохранение окружающей температуры выше 0° C. Это позволит избежать замерзания и нарушения в работе оборудования.

Большое значение имеет высота, на которой проводится установка воздушного клапана для канализации.

• При отсутствии трапа для слива воды в полу клапан помещают на 10 см выше, чем место нахождения наиболее высокого отвода сантехнического прибора или водопотребляющей техники.
• При наличии трапа клапан ставят выше уровня пола на 35 см.

Важно: Соблюдение таких расстояний обеспечивает защиту фанового клапана от попадания в него загрязнений.

Нужно выбрать место монтажа таким образом, чтобы к нему был обеспечен легкий доступ для ревизии и ремонт. Если вакуумный клапан для канализации диаметром 110 мм предполагается закрывать панелями, гипсокартонной или иной конструкцией, необходимо снабдить такие сооружение специальными дверцами или лючками, чтобы избежать необходимости полного демонтажа при ремонтных работах.

Варианты установки канализационных аэраторов

Местом монтажа выбирают свободный конец трубы или ее раструб.

В некоторых случаях целесообразна установка воздушного канализационного клапана на чердаке или в специально отведенном бытовом помещении.

После выбора места монтажа и покупки полностью соответствующего требованиям и подходящего по геометрическим параметрам (диаметр) изделия, клапан устанавливается в соответствии с его конструкцией (на резьбу, во фланец, с использованием муфты). Важно обеспечить герметичность стыков и проверить этот параметр после окончания монтажных работ.

Не нужно путать воздушный и обратный клапан для канализации. О последнем у нас на портале есть отдельная статья.

Если вам интересно узнать, для чего используется фановая труба для канализации в частном доме, то мы об этом тоже рассказали в другой статье.

А особенности самостоятельного строительства торфяного туалета на участке вы найдете тут https://okanalizacii.ru/postrojki/tualet/torfyanoj-tualet-dlya-dachi-svoimi-rukami.html

Признаки неполадок в работе канализации

Нарушения в работе канализации можно выявить по характерным признакам.

Такими являются:

• наличие посторонних звуков;
• распространение неприятных запахов.

В домах с давно установленной канализационной сетью необходимо в первую очередь проверить на наличие повреждений все элементы сети. Отклонения в работе новой системы могут свидетельствовать о неправильной ее установке.

Если при осмотре удалось исключить такие причины возможных повреждений, как трещины в трубопроводах, засоры в сточных трубах или вентиляционных каналах, неправильный уклон труб, то причиной проблем, скорее всего, является недостаточный приток воздуха. В таком случае устранить неполадки в системе поможет установка вакуумного клапана.

Причин неправильной работы канализации может быть несколько: засорение в трубах, нарушения правил монтажа, перекрытие жильцами верхних этажей вентиляционного (фанового стояка). Иногда источник неприятностей может выявить лишь специалист

Особенности эксплуатации

Правила относительно выбора и установки воздушных клапанов в канализационных системах квартир и частных домов были включены в СНиП лишь около 10 лет назад. Решение об обязательном монтаже подобного устройства принимается специалистом, однако считается, что использование аэратора не может снизить эффективность и качество работы системы. В целом это утверждение справедливо, однако важно следить за состоянием оборудования и его исправностью.

Нарушениями могут стать залипания мембраны или штока в определенном положении.

• Если стопор произошел в положении «открыто», появляется риск проникновения в помещение неприятных запахов из канализации.
• Если клапан заклинивает в закрытом положении, может сорвать гидрозатворы.

В то же время простота конструкции и связанная с этой особенностью высокая надежность и долговечность оборудования в совокупности со своевременно проводящимися ревизиями клапанов позволят избежать аварийных ситуаций.

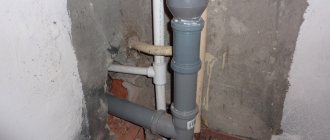

Канализационный воздушный клапан 110 мм, установленный на стояке

Установка аэраторов вместе с традиционными вентиляционными отводами или фановыми приспособлениями практически исключает вероятность критического изменения давления в системе и срыва гидрозатворов.

Иногда возникает ситуация, когда эффективно работавший несколько лет воздушный клапан перестает «справляться с обязанностями», хотя какие-либо поломки или неисправности отсутствуют. Чаще всего это связано с изменениями в работе самой канализационной системы, например, с установкой стиральной машины, сбрасывающей воду под напором. При высокой скорости потока давление в трубопроводе изменяется более резко, поэтому на новый агрегат лучше поставить дополнительный индивидуальный клапан.

Как правильно выбрать устройство?

Помимо ориентировки на горизонтальное и вертикальное расположение системы канализации, номинальное давление, установочные размеры и способ крепления при выборе аэратора нужно учитывать еще ряд нюансов.

При покупке вакуумного клапана для системы канализации стоит руководствоваться следующими критериями:

• типоразмер – диаметр устройства, который должен совпадать с сечением трубы;
• способ монтажа – открытый или закрытый;
• наличие мембраны или штока в запорном механизме;
• метод подключения – горизонтальный/вертикальный;
• наличие теплоизоляционной стенки стояка;
• номинальные показатели предельного давления для конкретного устройства;
• материал, из которого изготовлен аэратор – он должен быть того же типа, что и трубопровод.

Все элементы устройства должны быть выполнены из прочных материалов, способных противостоять агрессивной среде канализационной системы и прочим разрушающим факторам.

Важно, чтобы на случай поломки механизма, сохранялась возможность регулировать его работу вручную.

Цена фановых клапанов варьируется в зависимости от диаметра, бренда и типа устройства. Аэратор диаметром 50 мм будет стоить от 45 до 200 рублей, а с сечением 110 мм – от 120 до 1 250 рублей.

Обеспечить достойную защиту от неприятных запахов и обратного поступления загрязненной воды может только надежный клапан, являющийся основой всей конструкции. Так как аэраторы могут служить прекрасным переходом для проникновения грызунов из канализации в жилые помещения, на правильно сконструированных моделях предусмотрена на этот случай защита.

Практическая сторона вопроса

Народ выбирает воздушный клапан для вентиляции канализации по нескольким причинам. Это, прежде всего вменяемая цена, высокая надежность и простая инструкция по монтажу. Это приспособление любой нормальный хозяин легко может установить самостоятельно.

Пару слов о ценах

Как я уже говорил, стоимость фирменных аэраторов вполне доступна, особенно если учесть, что, по сути, такой клапан ставится один раз и на всю оставшуюся жизнь. Максимум, что возможно придется делать, это периодически, в среднем 1 раз в 10 – 15 лет менять уплотнение.

Разные виды аэраторов.

Требования к установке

• Начнем с того, что подобные приспособления монтируются исключительно в отапливаемых помещениях, не обязательно, чтобы оно было жилое, главное чтобы температура не опускалась ниже нуля;
• Если вы устанавливаете аэратор в квартире на отдельную ветку, то он должен находиться выше основной горизонтальной трубы минимум на 100 мм. Но если в помещении имеется слив, вмонтированный в пол, то клапан устанавливается уже на 350 мм выше от уровня пола;

Аэратор с наружной резьбовой фиксацией на трубе.

• На отдельной горизонтальной ветке в квартире канализационный вентиляционный клапан ставится, за крайним сантехническим прибором (если считать от центрального стояка);
• Расстояние от ближайшего гидрозатвора до клапана, стартует от 200 мм.

Сифон с аэратором.

Сама же установка зачастую не вызывает затруднений. На любой заводской клапан есть инструкция. Но даже если по каким-либо причинам ее не оказалось, все подобные приспособления монтируются двумя способами.

Если есть резьба, то они просто вкручиваются. Если же резьбы нет, что случается чаще, то аэратор садится в подходящий по диаметру раструб на силикон.

Клапан с уплотнением для установки в раструб.

Самодельный аэратор

Сколько бы ни стоил заводской аэратор, а наш человек, в любом случае попытается его собрать своими руками. Сказать правду, сделать такой клапан для обычного двухэтажного коттеджа или городской квартиры не составит большого труда.

• Основу такого аэратора составляет заглушка для канализационной трубы нужного вам диаметра;
• Сам механизм состоит из пружины от стандартной шариковой ручки, самореза который сможет свободно двигаться внутри этой пружины, длиной 45 мм, пластиковой мембраны и поролонового уплотнителя;
• Вначале вырезаем круглую мембрану из пластика и по центру делаем отверстие по диаметру самореза. Я для этих целей использовал днище старого ведра из-под краски;
• В качестве уплотнителя можно взять фольгированный пенофол (вспененный полиэтилен покрытый фольгой) или простой поролон. Диаметр уплотнительного круга делается на 10 мм шире, чем пластиковая мембрана. Также как и в мембране, в центре уплотнения вырезается отверстие для самореза;
• Теперь берем нашу пластиковую заглушку на трубу и в центре протыкаем шилом отверстие. После чего высверливаем еще 3 – 4 отверстия диаметром порядка 5 мм, на расстоянии 20 – 30 мм от центра. Не забудьте после высверливания изнутри снять фаску с краев, дабы не торчало ничего лишнего;
• Уплотнитель нужно будет приклеить к пластиковой мембране;
• Теперь пришло время собрать наш аэратор. Надеваем пружину на саморез. За ней, надеваем мембрану с приклеенным уплотнением и слегка вкручиваем саморез в проколотое шилом отверстие изнутри заглушки. Вот в принципе и все, самодельный аэратор готов, осталось только смазать края силиконом и посадить его на трубу.

Самодельный аэратор.

Прежде чем устанавливать самодельный клапан, его следует отрегулировать. Здесь просто нужно дунуть в каждое отверстие, если воздух идет с усилием, то ослабьте саморезом давление пружины. После чего попробуйте втянуть воздух в себя, если мембрана пропускает, то саморез нужно наоборот слегка завернуть.

Можно поступить еще проще. В конце сливной ветки квартиры устанавливаем заглушенный косой отвод для клапана. Снизу отводной трубы, рядом с заглушкой высверливаем отверстие диаметром 10 мм.

После этого вырезаем из гладкой резины мембрану диаметром 40х60 мм, накладываем ее изнутри на отверстие и фиксируем на болт, как показано на схеме. После чего закрываем заглушку.

Примерно лет на 5 вам хватит, потом резину придется поменять, так как она со временем теряет свою эластичность и деформируется.

Схема самодельного вентиляционного клапана для канализации.

Отзывы

Вакуумные клапаны хорошо зарекомендовали себя среди потребителей. Преимущество этих устройств связано с их универсальностью и простотой использования. Особого внимания заслуживают вакуумные клапаны таких компаний, как Ostendorf и McAlpine.

Стоимость продукции этих брендов варьируется от восьми до двадцати долларов США. Это достаточно дорогое оборудование. Но оно обладает отличными эксплуатационными характеристиками долговечностью. Отзывы о приборах этих производителей очень хорошие. Но для оснащения больших зданий лучше использовать фановый стояк.
