Теплообменник из медной трубки своими руками

Теплообменники – это общее название приспособлений, объединённых принципом работы.

Они применяются в химической, нефтяной, газовой, прочих промышленных отраслях.

В быту их используют для повышения КПД самодельных печей, в бойлерах косвенного нагрева, для совместной работы разных теплоносителей, когда один из них более дорогой (чтобы сэкономить средства), в общем, везде, где нужно охладить, нагреть или передать температуру жидкости или газу.

Как это работает, для чего и каким образом можно сделать теплообменник своими руками.

Устройство системы

Итак, назначение приспособления – передавать температуру от одной среды к другой. Источниками тепла и теплоносителями могут быть различные жидкости, газы и пар. Нестабильные среды разделяются материалом, имеющим для этого подходящий показатель теплопроводности. Простейший пример теплообменника – обычный комнатный радиатор. Источник тепла – вода в отоплении. Нагреваемая среда – воздух в комнате. А разделяющий материал – металл, из которого сделан радиатор.

Большую роль в том, какой использовать промежуточный материал, имеет его степень теплопроводности. Лидерами по этому показателю являются серебро и медь. Но по понятным причинам, чаще всего применяется медь.

Медь в 7,5 раз лучше передаёт тепло, чем сталь, а пластик в 200 раз хуже, чем сталь. Получается, что при прочих равных условиях, 1,7 метра медной, 12 метров стальной и 2000 метров пластиковой трубы передадут одно и то же количество тепла.

По назначению, разделяют теплообменники на:

Первые содержат в себе холодный газ или жидкость. Контактируя с ним, разогретый теплоноситель остывает.

Нагреватели же наоборот, содержат в себе разогретый газ (жидкость), который делится теплом с циркулирующей холодной жидкостью (газом).

Устройство поверхностного теплоомбенника

И «нагреватели» и «охладители» могут различаться по конструкции:

Поверхностные (тот случай, когда среды контактируют через промежуточную поверхность).
Регенеративные (поочерёдная подача холодной и горячей среды к специальной насадке, которая, нагреваясь и охлаждаясь, регулирует температуру сред).
Смесительные (подача одной среды непосредственно в другую и их перемешивание).

Надо сказать, что поверхностные теплообменники используются чаще всего. Они значительно отличаются по форме. Здесь можно выделить три типа:

Пластинчатые (множество пластин, собранных в кассеты, по лабиринтам которых проходит жидкость).
Змеевики (тонкая трубка, закрученная в спираль).
Труба в трубе.

Отопление на двух видах топлива может быть очень удобным, особенно когда возникают перебои с одним из источников обогрева. Котлы отопительные комбинированные имеют две камеры сгорания и производятся в разных исполнениях: газ – электричество, газ – уголь и так далее. Конструкцию системы и способы монтажа рассмотрим далее.

Особенности выбора терморегулятора для радиатора отопления рассмотрим тут.

Привычные способы отопления в некоторых ситуациях могут оказаться неудобными. Отопление без газа и дров может быть хорошей альтернативой. Здесь https://microklimat.pro/sistemy-otopleniya/bez-gaza-i-drov.html рассмотрим способы организации обогрева помещения без использования дров и газа.

Монтаж трубопроводов

Мы уже упоминали, что для трубопроводов лучше использовать трубы диаметром 3/4″, такой диаметр наиболее часто используется во всех отопительных системах и подходит по всем показателям для теплообменника бани.

Трубы могут быть металлическими или пластиковыми. Можно пользоваться и гибкими гофрированными шлангами, но нужно иметь в виду, что у них значительно меньше диаметр условного прохода, а это негативно сказывается на скорости водяного потока.

Дадим несколько советов по монтажу трубопроводов.

Старайтесь максимально сокращать длину трубопроводов, не делайте много поворотов и изгибов трубы. Ваша задача – создать наиболее благоприятные условия для циркуляции воды.

При использовании пластиковых труб не допускайте их перегрева в местах соединения с теплообменниками. Наличие внутри воды не допустит их полного прорыва из-за потери прочности, вызванного нагревом, но деформации возможны.

Не забывайте в самом низком месте поставить сливной кран. Если баня длительное время не используется, то в зимний период нужно спускать всю воду из системы.

Во время соединения трубопроводов предусматривайте возможность их демонтажа для выполнения ремонтных или регламентных технических работ.
Старайтесь, чтобы длина горизонтальных участков трубопровода была минимальной. Все такие участки монтируйте под углом не менее 10°. Такие мероприятия положительно сказываются на скорости потока воды.

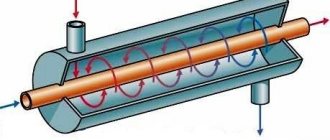

Изготовление теплообменника «труба в трубе» своими руками

Принцип работы, плюсы и минусы

По названию понятно, что теплообменник представляет собой большую трубу, внутри которой расположена меньшая. Охлаждающая или нагревающая среда перемещается по внутренней трубе, а жидкость, которую нужно охладить, подаётся во внешнюю.

Теплообменник из трубы может состоять из нескольких звеньев, соединённых последовательно.

Такая несложная конструкция имеет преимущества:

подходит для любых теплоносителей;
просто изготовить самостоятельно;
легко чистить;
служит долго;
подходит для работы под давлением (в отличие от пластинчатых);
можно подобрать скорость движения жидкостей, путём изменения размеров труб.

Однако всё нужно тщательно рассчитывать, а трубы могут обойтись довольно дорого.

Изготовление

Трубки разного диаметра (желательно медь) – 2шт.
Тройники т-образные (диаметр такой же, как у большей трубки) – 2 шт.
Короткие трубки одинаковой длины, диаметр = выходу тройника. – 2 шт.
Сварка и электроды, либо мощный паяльник и припой для меди.
Болгарка.
Рулетка.

Использовать будем тонкостенные медные трубки. Выбираем подходящие по длине отрезки так, чтобы диаметр одного был минимум на 4мм больше другого (зазор будет по 2 мм с каждой стороны).

На наружную трубку с двух сторон привариваем тройники (боковой стороной).
Вставляем внутрь трубку меньшего диаметра и, проваривая торцы большей трубки, фиксируем в ней внутреннюю трубку.
К выходам т-образных тройников привариваем короткие трубки, по которым будет подходить жидкость.
Если была использована не медная, а стальная заготовка, её эффективность будет значительно ниже. Имеет смысл увеличить площадь рабочей поверхности, сделав батарею из отдельных теплообменников. Они последовательно соединяются небольшими отрезками труб, приваренных то к одному, то к другому тройнику. В результате должна получиться змейка.

Маркировка

На внешней стороне труб обязательно присутствуют надписи. Чтобы сделать правильный выбор, нужно разбираться, что они обозначают. Не все виды труб подходят для реализации определенной задачи. Маркировку наносит производитель. В металлопластиковых изделиях материалы наружного и внутреннего слоя могут различаться.

Какие встречаются обозначения:

PE—R. Обозначает, что для изготовления внутреннего и наружного слоев использовался полиэтилен.
PP—R. Материал изготовления — полипропилен.
PE—X. В составе присутствует сшитый полиэтилен. Встречается и другая маркировка, свидетельствующая о способе сшивки материала.
PE—RT. Изготавливается из термостойкого полиэтилена.

После этих обозначений указывается диаметр и толщина трубки. Еще одна маркировка, которую можно встретить — PN, которая говорит о номинальном давлении, которое выдерживает изделие. Единицей измерения обычно выступают бары. Дополнительно обозначаются максимальная температура и тип допустимого теплоносителя.

Сборка воздушного пластинчатого теплообменника своими руками с вентилятором

Сделаем из пластинчатого теплообменника бытовой обогреватель. Его можно, например, подсоединить к котлу с водяной рубашкой.

готовый пластинчатый теплообменник, небольшого размера;
патрубки для воздуховода;
вентилятор;
фанера для сборки каркаса (её размеры должны совпадать с размерами боковых стенок теплообменника) – 4 шт;
фанера для фронтальной части каркаса – 1 шт;
лист металла;
брусок (такой длины, чтобы хватило на рамку и 4 коротких бруска);
саморезы;
рулетка;
электролобзик;
шуруповёрт.

Из фанерных кусков сбивается ящик. Внутренние углы фиксируются при помощи брусков на саморезы. Теплообменник должен плотно вставляться в каркас.
На одну сторону каркаса крепим лист металла, посередине прорезаем отверстие, в которое будет вставлен вентилятор.
Делаем рамку из бруска. Крепим её на противоположной стороне каркаса.
К рамке приделываются патрубки для воздухоотвода.

Искрогашение

Любая палатка имеет отверстие для горячей дымовой трубы (дымоход). Кроме того, место вокруг печи всегда защищают огнеупорным ковриком на случай вылета горячих углей. Некоторые производители палаток рекомендуют откатить основание палатки и поставить изделие прямо на землю.

По трубе дымохода из печи поднимается не только горячий углекислый газ, но и искры. Если труба короткая, то они могут попасть на крышу палатки и стать причиной пожара. Чтобы этого не произошло, трубу дымохода делают длинной, чтобы в ней было не менее 2–2,5 м. Пока искра будет лететь по такому пути, она успеет погаснуть. Следовательно, дымоход выполняет роль искрогасителя.

Также техника безопасности подразумевает, что все предметы, которые могут загореться, должны находиться подальше от работающей печи. Ещё одна опасность — это угарный газ. Он должен выходить строго в дымоход. И сама палатка должна быть спроектирована так, чтобы в неё регулярно попадал чистый воздух.

Водяной теплообменник для печи своими руками

Для повышения КПД котла с водяным контуром. Металлическая конструкция из труб большого диаметра будет встраиваться в печь и подключаться к отопительному трубопроводу.

Несколько общих рекомендаций:

Диаметр труб не должен быть менее 2,5 см. Иначе теплообменник будет замедлять движение жидкости.
Приблизительный расчёт площади теплообменника: 1м 2 на 3-5 кВт мощности печи.
Но если печь не только отапливает дом, но и греет воду, теплообменник должен «забирать» более 1/10 части тепла.

Конструкция теплообменника – две горизонтальные трубы, между которыми наваривается батарея из 6-9 труб того же диаметра.

Выход теплообменника делается в верхней части, вход (по которому будет подаваться обратка) – в нижней.
На входном и выходном патрубках нарезается резьба для присоединения к трубам отопления.
Установка в полости топки начинается на стадии закладки фундамента печи.
По мере строительства рядов печи, трубчатая конструкция всё время крепится и контролируется её положение (к выходу теплоносителя немного выше от уровня).
Когда печь закончена, теплообменник подсоединяется к отоплению. Делается это при помощи муфты. На одном из концов нарезается длинная резьба, накручивается узкая гайка, потом муфта до упора. Резьбы на второй трубе оборачивается лентой ФУМ, паклей и т. п., потом муфта скручивается в обратную сторону. Чтобы не тёк стык на первой трубе, резьба тоже оборачивается лентой ФУМ и прижимается гайкой.
Система с теплообменником заполняется водой и производится пробная топка.

Трубы из металлопластика для отопления: особенности использования, обзор производителей и цены

В ходе проведения ремонта, обустройства дома или дачи, у владельца могут возникнуть сложности при выборе подходящих труб. Случаются аварийные ситуации, когда старый трубопровод дает течь, и возникает риск затопления. Чтобы избавиться от таких проблем, следует ставить новые качественные коммуникации. На современном рынке большим спросом пользуются трубы из металлопластика для отопления.

Что делать с регулятором мощности?

Маленькое, недорогое устройство значительно сэкономит средства и поможет выставлять на теплообменнике нужную вам температуру.

Чтобы установить его на трубку теплообменника, нужно клеммами подключить термостат, а потом провода питания.

Избежать лишней работы, можно, купив регулятор со встроенным устройством нагрева. По цене ощутимой разницы не будет.

Теплообменник может стать отличным дополнением к печи, он повысит её эффективность. Его можно установить на вентиляционных отверстиях и греть проходящий в дом воздух, обеспечить дом горячей водой, заставить обычную печь отдавать больше тепла и много другое.

Печь на даче – не лишняя конструкция, так как в межсезонье погода может быть непредсказуемой. Кирпичная печь для дачи своими руками: виды печей, правильный выбор места, рекомендации по работе.

О том, как правильно рассчитать мощность отопительного котла, читайте в этой статье.

Советы и рекомендации

Теплообменник важно правильно спроектировать, рассчитать экономическую эффективность, процент гидравлики, обозначить потери тепла, рассчитать конструкцию по геометрическим параметрам агрегата и его узлов, рассчитать тепловую изоляцию устройства.
Выбирайте конструкцию для изготовления своими руками по-проще, сделать заводской агрегат практически невозможно.
Присоединить теплообменник к системе можно при помощи штуцеров, один поставить внизу для входа холодной воды, второй сверху для входа горячей.
При установке обменника ставьте трубы под уклоном согласно схеме.
При установке агрегата к печи и использования для топки угля в качестве материала для обменника лучше подобрать чугун, он долговечный, непрогораемый.
Для изготовления обменника своими руками возьмите любую модель для примера и следуйте ее параметрам.
При использовании печи в целях обогрева и водоснабжения обменник должен забирать на себя не более десятой части вырабатываемого тепла.
Пеллеты – хорошее горючее и дешевое по цене, не выделяется сажа, для чистоты очень важно.
Проверьте швы у обменника, нельзя допустить их течи, под давлением или высокими температурами в негодность может прийти вся конструкция.
Правильно производите расчеты, иначе труды дорого вам обойдутся.
Теплообменник по типу труба в трубе легко чистится, долго служит, просто изготовляется, может работать под давлением. Считается самым приемлемым вариантом при собственноручном изготовлении.

Как видите изготовить теплообменник самостоятельно не трудно. Для простой конструкции достаточно бака, двух медных трубок разных по диаметру, змеевика и вентилятора. За счет устройства можно не только обогреть помещение, но и охладить его.

Вещь, подобно обменнику в той, или иной форме имеется практически в каждом доме. Подойдите к работе конструктивно и обстоятельно, изготовьте чертежи, определитесь с выбором материала, следуйте вышеописанной инструкции по изготовлению, сборке и подключению устройства.

При желании и последовательных действиях соберете конструкцию не хуже магазинной, в доме будет тепло и уютно, а устройство – работать безотказно в течение длительного времени.

Видео на тему

Такой процесс может быть осуществлён несколько раз в одной системе, ведь частным случаем теплообменника является и радиатор отопления, и газовый или электрический котёл.

Наиболее распространённая модель теплообменника, используемая в системе отопления, представляет собой 2 металлические ёмкости, которые подобно матрёшке находятся одна в другой, и через металлическую стенку производят передачу тепла.

Достоинства такого механизма заключается в том, что благодаря герметичной конструкции не происходит взаимное перемешивание однородных сред, а при использовании разных по физическим свойствам теплоносителей не происходит перемешивания.

«Зимняя» схема

Чтобы обустроить солнечный коллектор, работающий круглый год, нужно использовать другой теплоноситель. Вместо воды применяют антифриз. Придется использовать совершенно другую схему. Для этого нужно применять бойлер, работающий на основе косвенного нагрева. Суть заключается в том, что нагретый солнечной энергией теплоноситель проходит сквозь змеевидный теплообменник в бойлер, и нагревает воду, находящуюся внутри емкости.

Для обеспечения нормальной работы рассматриваемой схемы нужно применение предохранительного клапана, автоматического воздухоотводчика и манометра.

Делаем своими руками

Прежде, чем приступать к изготовлению теплообменника, необходимо определиться с тем какой принцип передачи тепла будет реализован в таком устройстве.

Изготовление пластинчатого теплообменника

Для изготовления такого устройства необходимо приготовить следующие материалы и инструменты:

сварочный аппарат;
болгарка;
2 листа нержавеющей рифлёной стали толщиной 4 мм;
плоский лист нержавеющей стали толщиной 4 мм;
электроды;

Процесс сборки:

Из нержавеющей, рифлёной стали нарезаются квадраты со стороной 300 мм, в количестве 31 шт.
Затем, из плоской нержавейки нарезается лента шириной 10 мм и общей длиной 18 метров. Данная лента разрезается на отрезки длиной 300 мм.
Рифлёные квадраты свариваются друг с другом, полосой 10 мм с двух противоположных сторон, таким образом, чтобы каждая следующая секция была перпендикулярна предыдущей.
В итоге, получается 15 секций, обращённых в одну сторону, и 15 в другую в одном корпусе кубической формы. Рифлёная поверхность таких секции позволяет эффективно передавать теплоту от одного теплоносителя другому, при этом, не происходит взаимное перемещение различных или однородных сред.
В том случае, когда используется для передачи тепла не воздушная масса, а жидкость, к тем секциям, в которых будет циркулировать вода, приваривается коллектор из нержавеющей стали. Коллектор изготавливается из плоской нержавейки. Для этой цели болгаркой вырезаются прямоугольники: 300 *300 мм – 2 шт; 300 *30 мм – 8 шт. Таким образом, получится комплект, из которого сваривается 2 коллектора, которые напоминают по своей форме квадратную крышку от коробки.
В каждом из коллекторовделается отверстие, к которому приваривается патрубок для последующего соединения с трубами отопительной системы или обеспечения горячим водоснабжением.
Отверстия на коллекторах делаются у одного из углов а, а при установке их на теплообменник входной патрубок должен быть расположен в нижней части такой конструкции, а выходной – в верхней.

Рассмотренный выше теплообменник устанавливается открытой стороной в систему циркуляции горячих газов.

Таким образом, раскалённый газообразный теплоноситель будет передавать теплоту рифлённым стенкам нержавеющих пластин, которые, в свою очередь, будут нагревать жидкость.

Чертеж:

Изготовление” водяного теплообменника для печи

Обычная дровяная печь может не только отапливать помещение традиционным способом, но и использоваться для нагрева воды для отопления комнат, в которых данный обогревательный прибор не установлен.

Для изготовления такого устройства понадобятся следующие материалы и инструменты:

труба стальная диаметром 325 мм, длиной 1 метр;
труба стальная диаметром 57 мм, длиной 6 метров;
стальной лист толщиной 4 мм;
сварочный аппарат;
электроды;
газовый резак;
белый маркер;

Процесс изготовления:

Цилиндр из трубы диаметром 325 мм устанавливается вертикально на стальной лист и обводится маркером или мелом.
Обведённая окружность вырезается газовым резаком. Затем по получившемуся металлическому блину изготавливается ещё одна окружность такого же диаметра.
В каждом из таких блинов вырезается 5 отверстий диаметром 57 мм. Такие отверстия должны быть равноудалены друг от друга, а также от середины блина и его края. Блины привариваются к цилиндру таким образом, чтобы их отверстия располагались напротив друг друга.
Труба 57 мм нарезается болгаркой на отрезки длиной 101 см. Необходимо подготовить 5 таких отрезков.
Каждый отрезок трубы устанавливается в отверстия таким образом, чтобы края этой трубы на 1 мм выходили из отверстий верхних и нижних “блинов”. Электросваркой отрезки труб свариваются. В результате, получается металлический цилиндр, внутри которого находятся трубы меньшего диаметра. По этим трубам будет проходить горячий воздух и дымовые газы, в результате чего, труба будет нагреваться и через свои стенки передавать тепло жидкости, которая будет находиться внутри цилиндра.
Для осуществления циркуляции жидкости внутри металлического цилиндра, в нижней и верхней его части привариваются патрубки. Снизу такой конструкции будет подаваться холодная вода, в верхней – осуществляться забор нагретой таким образом жидкости.

Воздушный теплообменник

Воздушный теплообменник – это пластинчатый прибор, который изготавливается по тому же принципу, как и вышеописанный в данной статье пластинчатый теплообменник, только с той лишь разницей, что коллектор на такое устройство не устанавливается.

Как в вертикальной, так и в горизонтальной плоскости, через устройство в качестве теплоносителя используется газ. Только для нагрева используются горячие газы образованные в результате горения топлива, а в качестве нагреваемого газа выступает воздух, который для большей эффективности может подаваться через теплообменник принудительно с помощью вентилятора.

Труба в трубе

Теплообменники такой конструкции очень просты в изготовлении и в эксплуатации.

Для того, чтобы изготовить такой прибор самостоятельно, понадобятся следующие материалы и инструменты:

электросварка;
электроды;
болгарка;
труба диаметром 102 мм, длиной 2 метра;
труба диаметром 57 мм. длиной 2 метра;
стальной лист толщиной 4 мм;

Газовое оборудование

Хорошей альтернативой может послужить проведение газового отопления. Здесь используется магистральный газ. Такие котлы эффективные и надежные. КПД составляет 87% у самой простой модификации. У дорогих конденсационных модификаций этот показатель приближается к 97%.

Отопительный прибор компактный, безопасный и автоматизированный. Ему требуется обслуживание не чаще 1 раза в год. При этом в котельную приходится ходить исключительно для того, чтобы изменить настройки и проследить за их нормальным функционированием. По сравнению с твердотопливным, это довольно бюджетный агрегат.

Газовое оборудование имеет свои нюансы

Промывка теплообменника

Своевременная промывка и очистка таких устройств, позволяет служить таким приборам много лет безотказно. Особенно нуждаются в своевременной очистке теплообменники, которые в качестве теплоносителя используют разогретые газы от сжигания твёрдого топлива.

Как правило, в таких системах, пластинчатые каналы забиваются сажей, что резко снижает КПД такого устройства, а при чрезмерном забивании рабочих отверстий продуктами горения, устройство может полностью выйти из строя.

Для качественной очистки таких теплообменников, устройство полностью демонтируется и каналы, тщательно очищают от сажи с последующей промывкой пластин.

Контур, в котором циркулирует вода повышенной жёсткости, необходимо промыть специальным средством от накипи или раствором лимонной кислоты. При значительном слое известковых отложений, производят механическую очистку пластин. Для этой цели, коллектор срезается болгаркой по шву. Пластины очищаются от накипи, затем коллектор приваривается на прежнее место.

Подобным образом происходит очистка системы теплообмена “труба в трубе”. Если не удаётся химическим способом эффективно удалить накипь, труба разрезается, накипь удаляется механическим способом. Затем происходит сборка устройства.

Существует 2 типа теплообменников:

Поверхностный

Наиболее распространённый тип теплообменника, который получил распространение не только в системах отопления зданий, но и во многих производственных процессах. В качестве теплоносителя, который может быть использован для передачи тепла в таких устройствах, используется не только вода, но и водяной пар, различные минеральные масла и химические вещества.

Поверхностные модели разделяются на рекуперативные и регенеративные:

Рекуперативные – передают тепло через стенку теплоносителя.
Регенеративные – такие теплообменники функционируют в периодическом режиме. Сначала горячий теплоноситель нагревает поверхность теплообменника, затем к стенкам, которые аккумулировали тепло, подводится холодный теплоноситель.

Смесительный

При использовании такого вида устройств, происходит проникновение горячего теплоносителя в холодный. В результате такого смешивания, происходит прямая передача тепла. В системе отопления такой вид теплопередачи используется редко.

Обычно, смесительный способ, применяется при солнечном нагреве воды, когда теплоноситель из теплогенератора поступает в накопительную ёмкость, в которой происходит смешивание, горячей и холодной жидкости.

Эффективность банной или отопительной печи можно повысить, оснастив ее водяным или воздушным теплообменником. Установка теплообменника на дымоходе позволит решить сразу две задачи: нагреть воду для отопительной системы или контура ГВС и выполнить теплоизоляцию дымохода.

Виды ТО

Схема и принцип работы рекуперативного теплообменника
По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель
Отличаются методом соединения внутренних пластин:

В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Принцип работы

Дымовая труба металлической печки, установленной в бане, доме или гараже, при топке сильно нагревается. В зависимости от конструкции печи ее температура может быть от 200 до 500 градусов, что делает ее опасной в противопожарном плане, а случайное прикосновение к ней может вызвать сильный ожог.

Тепло от дымовой трубы можно использовать во благо, разместив на ней теплообменник: бак или змеевик. Теплоносителем в этом случае обычно выступает вода, а в некоторых случаях — воздух. При контакте теплоносителя с нагретыми стенками дымовой трубы их температура выравнивается: дымоход охлаждается, а вода или воздух в теплообменнике, напротив, нагреваются.

При нагреве теплая вода поднимается в верхнюю часть теплообменника, а оттуда по выходному штуцеру и трубе в систему или накопительный водяной бак. На место нагретой воды через входной штуцер поступает холодная. По мере нагрева циркуляция продолжается, в результате чего вода в накопителе способна нагреться до высокой температуры.

Воздушные теплообменники действуют по схожему принципу: снизу происходит забор холодного воздуха, после нагревания он поступает по трубопроводу в обогреваемые помещения. Так можно обогреть мансарду в дачном доме или комнату отдыха в бане, которые топятся периодически. Устройство водяного отопления в них невозможно, так как придется регулярно сливать и заливать в систему теплоноситель.

Особенности эксплуатации

Существует ряд требований, которых обязательно нужно придерживаться при эксплуатации данного устройства, чтобы оно прослужило максимально долго, не нанося абсолютно никакого вреда.

Трубы теплообменника (при наличии таковых) нежелательно фиксировать на стенах помещения неподвижными крепежами ввиду высокой температуры и, как следствие, расширения металла.
Если необходимо уплотнить соединение трубопровода с теплообменником, то для этого можно использовать только тот материал, который выдерживает высокую температуру.
Не стоит заливать воду в уже разогревшуюся кирпичную печь с теплообменником.
Если производительнос ть печи низкая, то устанавливать на нее габаритный теплообменник нежелательно, т. к. он будет отбирать у нее слишком много энергии.

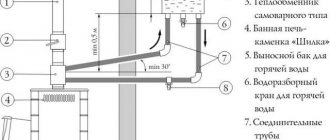

Бак с подключением водяного контура

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;
бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
медные или стальные трубы или гибкая подводка для ГВС;
шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Как опознать подделку

Обустраивая трубопроводы, очень важно использовать качественные трубы, что позволит системе прослужить десятки лет. Подделкам попросту не под силу выдержать существующие нагрузки, спустя 2–3 года они могут дать течь. Помимо этого, в продукции низкого качества со временем разрушается алюминиевый слой, что тоже может стать проблемой.

Несколько советов, которые помогут отличить подделку:

К трубам должен прилагаться сертификат. Конечно, если документы имеются, это не значит, что изделие качественно на 100 %, но если их не будет, это уже повод задуматься. Если поставщик добросовестный, он обязательно к каждой партии прикрепляет соответствующий документ, свидетельствующий об оригинальности изделий.
Визуальные характеристики. Маркировка и внешний вид трубы должны быть такие же, как указано на сайте производителя. Нужно быть бдительным, покупая продукцию.
Качество среза трубы. Если алюминий сварен встык — все нормально, если же шов сделан «внахлест» — изделие невысокого качества. Обратить внимание нужно и на толщину алюминия — по всему диаметру она должна быть идентична. Это же касается наружного и внутреннего слоев.

Придерживаясь этих правил, вероятность покупки контрафакта можно свести к минимуму. Залог эффективности системы отопления — правильно установленные качественные трубы.

Простая конструкция: змеевик

Установка бака-теплообменника на дымоход связана с проведением сварочных работ, что по силам далеко не каждому. Более простая конструкция — змеевик, обернутый в виде спирали вокруг дымовой трубы. Змеевик можно изготовить из медной или алюминиевой трубки — эти металлы легко гнутся, имеют высокую теплопроводность и не подвержены коррозии.
Диаметр трубки выбирают так, чтобы было удобно ее подключать к штуцерам водяного бака-накопителя. Для гибки удобнее трубы с диаметром не более 28 мм. Длина в любом случае не должна превышать 3 метров — это обязательное условие для естественной циркуляции теплоносителя. Для подключения нагревательного змеевика к баку используют гибкую подводку для горячей воды.

Такую конструкцию теплообменника можно использовать для получения горячей воды, реже — для отопления небольших помещений. Максимальная эффективность нагрева достигается, если установить змеевик на дымоход простой печи типа буржуйки с высокой температурой дымовых газов.

Змеевик на дымоход своими руками

Теплообменник из трубы обычно устанавливают на дымоход металлической печи, установленной в гараже или мастерской, для получения теплой воды или отопления. Возможна также установка змеевика на банную печь.

Необходимые материалы:

труба из меди, алюминия или стали — около 3 метров;
гибкая подводка для ГВС диаметром ¾ дюйма — 2 штуки необходимой длины;
накопительный бак, оснащенный поплавковым краном для подачи воды и сливным краном для ее потребления;
шаровый вентиль для слива системы.

Последовательность выполнения работ:

Самое сложное при выполнении такого теплообменника — согнуть трубу в виде спирали, не уменьшив ее сечения. Медные трубы диаметром меньше 28 мм можно согнуть с помощью трубогиба без нагрева. Стальные и алюминиевые, а также трубы большего диаметра перед формовкой необходимо разогреть паяльной лампой.
Также можно использовать такой способ: трубу заполняют сухим песком и плотно затыкают ее концы деревянными заглушками. Гнут трубу по шаблону — трубе, имеющей диаметр дымохода, после чего убирают заглушки и высыпают песок, трубу промывают под большим напором воды.
На концах трубы нарезают резьбу и устанавливают переходники для подключения к системе.
Трубу устанавливают на дымоход. Для улучшения теплопередачи можно произвести пайку змеевика на дымовую трубу оловом, предварительно обезжирив места пайки и удалив окислы ортофосфорной кислотой.
Бак вешают на стену или устанавливают на опору выше уровня размещения змеевика. Подключают нагреватель к бачку с помощью гибких шлангов. В нижней точке системы устанавливают сливной кран.

При использовании теплообменника-змеевика в закрытых системах отопления необходима установка циркуляционного насоса! Теплоноситель может закипеть, и при плохой циркуляции возможен гидроудар с разрушением элементов системы!

Видео: получение горячей воды от теплообменника-змеевика, установленного на дымоходе

«Летняя» схема

Данный вариант удобен для летнего душа. Если он будет располагаться на улице, то емкость, аккумулирующая горячую воду, должна монтироваться там же.

Если речь идет о разводке внутри здания, то и емкость с жидкостью нужно устанавливать в доме.

Рассматриваемая схема функционирует на основе естественной циркуляции. Коллектор нужно монтировать ниже бака, где будет скапливаться теплая вода, примерно на один метр. Это связано с различной плотностью холодной и горячей жидкости. Чтобы соединить коллектор с емкостью необходимо применять трубы с сечением от 0.75 дюйма и выше.

Чтобы эффективно сохранять воду в теплом состоянии стенки емкости нужно подвергнуть утеплению. Для этой цели необходимо использовать минеральную вату. Ее толщина должна быть минимум десять сантиметров. Если над бойлером располагается кровля, нужно дополнительно для утепления использовать полиэтилен.

Отметим, что естественная циркуляция — не самый лучший способ обустройства системы на основе солнечного коллектора. Поскольку она создает слабый уровень движения жидкости в трубопроводе. Если коллектор будет находиться слишком далеко, вода в процессе поступления в бак будет остывать. Чтобы увеличить эффективность системы нужно использовать специальный циркуляционный насос.

Данная схема не зря называется «летней». Она способна нагревать воду исключительно в теплое время года. В холодный период жидкость необходимо сливают из системы. Иначе замерзая она может повредить используемый трубопровод.

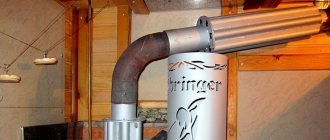

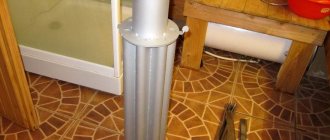

Воздушный бак

Усовершенствовать обычную буржуйку или банную печь с прямым дымоходом можно, если установить на воздушный теплообменник на дымоход. Он представляет собой цилиндрический корпус, по которому проходят несколько полых труб. Подсос воздуха происходит снизу, нагреваясь в трубе, он выходит из теплообменника, увеличивая КПД печи на 15-20%. Воздуховоды можно вывести в соседнее помещение, обогрев таким образом от одной печи несколько комнат или секций гаража.

Видео: как сделать воздушный теплообменник на дымоход

Еще одна оригинальная конструкция печи с воздушным теплообменником на дымоходе для отопления гаража показана в видео-ролике. С помощью такой печки можно отопить не только гараж, но и любой хозяйственное помещение, включая сельскохозяйственные постройки и теплицы.

Из гофротрубы

Дешевый и простой способ устройства воздушного теплообменника — использование для этой цели гофрированных вентиляционных труб. Их оборачивают вокруг неутепленной части дымохода, в результате воздух в гофре прогревается и за счет тепловой конвекции поступает в соседние комнаты. Чтобы гофротруба прогревалась эффективнее, можно обернуть ее вместе с дымоходом несколькими слоями фольги.

Система с гофротрубой удобна для отопления гаража, в котором установлена простая буржуйка из чернового металла. Такая печь быстро нагревает воздух, но он поднимается к потолку, из-за чего на уровне пола температура остается низкой. Если вывести воздуховоды ближе к полу, можно создать естественную циркуляцию нагретого воздуха, и во всем объеме гаража температура станет примерно одинаковой.

Теплообменник колпакового типа

Теплообменники в виде колпака обычно используют для отопления мансарды или второго этажа. Принцип его действия заключается в том, что нагретый от дымохода воздух поднимается под потолок, где задерживается колпаком и, постепенно остывая, опускается вниз, в комнату.

Колпак можно выполнить или оцинкованного металла или огнестойкого гипсокартона и вывести воздуховоды в нужном месте. Иногда колпак декорируют камнями, которые, нагреваясь, служат дополнительным теплоаккумулятором.

Установка батареи

После произведения всех расчетов начинают выполнять основную работу. Первое, что нужно сделать — обработайте антисептиком все компоненты конструкции, состоящие из древесины. Если части модулей сделаны из металла, их обрабатывают антикоррозийным веществом. Для этой цели проще всего использовать мастику, применяемую для защиты днищ автомобильного транспорта.

После высушивания обработанных компонентов их нужно собрать в единую конструкцию. Далее осуществляется укладка металлопластиковых труб, закрепляемых посредством специальных держателей.

Чтобы трубные конструкции свободно проходили через борта коробов в них сверлят дыры. Делать их нужно сверху и снизу модуля. В первом случае, отверстие применяется для захода нагретой жидкости, а во втором для прохладной.

Чтобы монтировать несколько секций по вертикали или одну большую, где будут уложены несколько спиралей, нужно нижний вход каждой из них соединить с верхним входом лежащей внизу. Необходимо придерживаться этого принципа при коммутировании отсека. Нижний конец подключается к общему коллектору, применяемому для подачи прохладной жидкости.

Верхние концы труб верхнего горизонтального ряда секций подключается к трубе-коллектору, используемой для подачи подогретой жидкости.

Помните, что спиральный коллекторный контур допустимо устанавливать на металлический лист, монтируемый рядом со зданием. Главное, чтобы он монтировался с южной стороны постройки. Основание из металла ускорит нагрев жидкости и будет способствовать сохранению температуры в трубопроводе, поскольку обладает отличной теплопроводностью и теплоемкостью.

Солнечный коллектор также можно уложить в коробах на кровле. При этом важно, чтобы они лежали параллельными рядами по всей площади крыши.

Самодельный накопитель тепла – смотреть видео:

Теплообменники, змеевики – для большинства из нас эти термины непонятны. Другое дело радиаторы, сушилки и батареи, ведь мы сталкиваемся с ними каждый день. К слову, это тоже теплообменники, точнее, некоторые из типов.
В этой статье речь пойдет о том, как самому изготовить теплообменник.
Змеевик для печи
Содержание пошаговой инструкции:
Видео — Как самому сделать теплообменник

Недостатки

Несмотря на множество плюсов, устройство нагревательного элемента на трубе дымохода имеет и недостатки. Один из них, наиболее важный — резкое снижение температуры дыма в месте установки теплообменника. Это может грозить ухудшением тяги и образованием конденсата, повышенным отложением сажи внутри трубы.

Кроме того, при подключении системы отопления, например, гаража нужно просчитать объем теплоносителя, чтобы избежать закипания воды и разрыва труб. Сварные швы должны быть полностью герметичными.

Любая конструкция теплообменника существенно увеличивает КПД печи. Для безотказной работы системы необходимо не реже двух раз в год проводить визуальный осмотр всех ее элементов, а при необходимости — своевременный ремонт, чистку от накипи, замену прокладок и другие необходимые работы по обслуживанию. В этом случае системы нагрева воды и отопления будут безотказно работать в течение долгого времени.

Плюсы и минусы

К явным преимуществам теплообменника можно отнести:

простоту его изготовления и установки;
отопление можно сделать комбинированным, кроме обогрева установить водяную систему отопления;
топливо для устройства может быть разнообразным: твердым, газо – жидкообразным;
приборы красивы внешне, можно придать интерьеру национальный стиль.

Недостатков у теплообменника два:

отсутствует автоматический контроль за нагревом носителя;
КПД не слишком высок.

Теплообменник с использованием трубной доски

Выбираем материал

Змеевик традиционно изготавливается из трубы, протяженность и диаметр которой определяются желаемым уровнем теплоотдачи. Эффективность работы конструкции будет зависеть от теплопроводности используемого материала. Чаще всего используются трубы:

медные с коэффициентом теплопроводности 380;
стальные с коэффициентом теплопроводности 50;
металлопластиковые с коэффициентом теплопроводности 0,3.

Медный или металлопластиковый?

При одинаковом уровне теплоотдачи и равных поперечных размерах длина металлопластиковых труб будет в 11, а стальных в 7 раз больше, чем медных.

Именно поэтому для изготовления змеевика лучше всего использовать отожженную медную трубу.

Ищем подручные средства

Учитывая высокую стоимость материалов, будет уместно рассмотреть возможность использования уже отслуживших свое изделий, но еще не выработавших полностью ресурс. Это не только снизит затраты на изготовление теплообменника, но сократит время на выполнение монтажных работ. Как правило, предпочтение отдается:

любым радиаторам отопления, не имеющим течи;
полотенцесушителям;
радиаторам от автомобилей и другим похожим по конструкции изделиям;
проточным водонагревателям.
