Изоляция для медных труб кондиционирования

Алюминий — враг сплит-системы

Применение алюминиевой трубы в монтаже кондиционера — худшее решение, так как по своим физическим показателям, алюминий сильно уступает меди по следующим факторам:

• в отличии от меди, алюминий поддается коррозии;
• предел прочности на разрыв у алюминия меньше в три раза относительно меди.

Плюсы и минусы медных труб

Достоинства медных труб:

• длительный срок службы – трубопроводы из меди могут прослужить больше 50 лет;
• благодаря пластичности можно изготовить трубочки с маленьким диаметром – при необходимости применения маленьких трубочек в компактных изделиях альтернативы меди нет;
• морозостойкость – при замерзании жидкости внутри трубы ее не разорвет;
• стойкость к коррозии;
• небольшие габариты – трубки имеют очень тонкие стенки;
• устойчивость к колебаниям температуры;
• устойчивость к ультрафиолетовому излучению;
• малая проницаемость для газов – при монтаже всевозможных систем транспортировки газов низкого давления часто выбирают изделия из меди;
• при транспортировке воды по медным коммуникациям концентрация меди в воде не превышает нормативных показателей, вода не становится вредной для здоровья людей; медь можно применять и в медицине, и в пищевой промышленности;
• химическая инертность;
• рабочие температуры до 100°С;
• медные стенки имеют очень гладкую поверхность, трубы практически не зарастают отложениями солей кальция и магния; имеют малое гидравлическое сопротивление;
• легкая утилизация – медь можно переплавлять и многократно повторно использовать в производстве;
• трубы можно гнуть без потери герметичности;

Основными недостатками применения медных трубопроводов являются:

• достаточно большая цена;
• ограничения по рабочему давлению труб с большими диаметрами; трубочки маленьких диаметров выдерживают давление наравне со стальными;
• ограничение по рабочим температурам;
• несколько более сложный монтаж, чем монтаж пластиковых трубопроводов;
• меньшая механическая прочность, чем у стали и пластика; трубу можно смять, можно проколоть (нарочно; случайно проколоть сложно – но дети с шаловливыми ручками есть в каждой семье).

Основные факторы против использования алюминия

Замена медной трубы в системах кондиционирования на алюминиевую, не то что нежелательна, а не допускается, разберемся почему:

• стыкование алюминия и меди. У алюминия и меди разные коэффициенты температурного расширения, в итоге получаем разгерметизацию системы, что приводит к утечке фреона и некорректной работе оборудования, при всем этом образуется коррозия металла на стыке алюминия и меди из-за химического взаимодействия этих металлов.
• обмерзание теплообменника внутреннего блока, а также фреономагистрали;
• монтаж с использованием алюминиевой трубы называется «некачественный», в итоге при выходе системы из работы вы получаете не гарантийный случай и все расходы по восстановлению системы придется компенсировать за свой счет.
• А если вам повстречались монтажники, которые рассказывают вам про огромные плюсы алюминиевой трубы, то смело прекращайте с ними дальнейшее дело, в выигрыше останетесь вы, а они не сорвут очередной куш.

Не стоит занижать важность монтажа сплит-системы, начиная с самой недорогой и заканчивая элитными брендами, в обоих случаях 50% должной работы оборудования будет зависеть от того, как был произведен монтаж, настройка, в том числе какие были использованы расходные материалы.

Задача нашей компании состоит в том, чтобы вы приобрели надежную систему, подходящую по всем критериям именно для вас, а также чтобы был произведен высококачественный монтаж с использованием тех расходников и материалов, что рекомендуются самими заводами изготовителями и только после этого мы будем уверены в том, что вы останетесь довольны на 100% после всей проделанной работы.

Особенности прокладки и сварки

Работа по прокладке медных труб в системах кондиционирования строится по следующему алгоритму:

• разметка трассы с определением расположения блоков;
• штробление стен или другие дополнительные работы, если таковые требуются;
• прокладка трассы.

В большинстве случаев медная трубка для кондиционеров укладывается в короб. Важно, чтобы расположение дренажного канала для отведения конденсата было под уклоном. Изоляция выполняется тогда, когда таковая отсутствует в исходном изделии. Независимо от вида магистрали – жидкостная или газовая – она обязательно стягивается пластиковыми хомутами.

Когда прокладка завершена, и трасса надежно зафиксирована, монтируются оба блока (внутренний, наружный). Далее они вместе с трубами соединяются в одну систему, осуществляется проверка стыков на герметичность.

В ходе эксплуатации необходимо периодически проверять силу обхвата элементов, поэтому на участках с легким доступом используются стыковка с помощью фитингов. В местах, где отрезки стыкуются пайкой, предварительно проводится обезжиривание и тщательная очистка труб. После этого наносится жидкий или пастообразный флюс, далее с помощью горелки нужные места равномерно нагреваются, наносится припой. Излишки флюса удаляются после естественного остывания стыка.

Следует отметить, что кондиционерные медные трубки отличаются простотой и удобством установки и эксплуатации. Отожженные элементы можно согнуть под различными углами, при этом полностью исключается вероятность разрывов или деформирования изделия.

Изоляция для медных труб кондиционирования — технические характеристики

Для обустройства системы кондиционирования нужно использовать медные трубопроводы. Они лучше всего подходят для транспортировки фреона. Прокладываются два трубопровода. По одному поступает фреон в газообразном состоянии, а по другому в жидком.

Медь считается наиболее пластичным металлом. Она стойкая к коррозийным процессам. Этот металл идеально подходит для циркуляции фреона. Спайку и развальцовку медных труб выполнить достаточно просто.

Поэтому монтаж такого трубопровода не является технически сложной задачей. После завершения прокладки нужна качественная теплоизоляция трассы кондиционера. В этой статье вы узнаете, как пошагово выполнить эту задачу.

Изоляция труб в системах кондиционирования

Изоляция трубным изолятором предотвращает потери тепла при работе кондиционера. Наилучшей эффективностью обладает изоляция из каучука, что благодаря высокой теплопроводности способствует надежной эксплуатации прибора. Также изоляция помогает снизить нагрузку на компрессор.

Изоляция медных труб

Изоляция каучуком требует дополнительной обмотки нейлоновой лентой, что защищает провод от воздействия солнца, а также от механических ударов. Эта лента играет важную роль и в случае ее отсутствия возможны неприятные последствия: изоляция может разрушиться, а компрессор выйти из строя.

Почему используется дорогостоящая медь, а не более дешевый пластик?

Трубы используются при монтаже трассы сплит-систем. Медь является металлом, который практически не подвержен коррозийным процессам, не боится температурных перепадов и прямых солнечных лучей. Особенно важен тот факт, что она не вступает в реакцию с хладагентами, только с хлором, который в них содержится. В результате этой реакции на внутренней части трубы образуется защитный слой. Выглядят медные трубки для установки кондиционеров очень эстетично, не портят общий вид, служат более 100 лет.

Трубы отличаются высокой прочностью, при этом отрез при надобности сделать очень легко при помощи трубореза. Словом, у меди масса преимуществ перед дешевыми аналогами, именно поэтому в работе мастера используют именно этот материал.

Ценовая разница

Стоимость меди постоянно растет и зависит от валютного курса. Снижение количества, качества добываемого металла, его возрастающий дефицит способствуют постоянному росту цен на медную продукцию. Поэтому вопрос поиска альтернативы, способной заменить медь в области производства систем кондиционирования, является одним из актуальных.

Использовать алюминий в криогенном оборудовании стали совсем недавно (холодильники, автомобильные кондиционеры). Стоимость стабильна и дешевле меди почти в три раза, запасы в природе большие. Это открывает большие перспективы для промышленного производства изделий из этого металла

Преимущества использования

• алюминиевая труба для монтажа кондиционеров хорошо гнется, без заломов, требует меньше усилий. Используются те же инструменты, что и при работе с медью.
• низкая температура плавления. Это делает спаивание элементов более быстрым (в 4 раза), значительно экономит время, газ, паяльные стержни. Нет необходимости в дополнительном оборудовании, обтачивании швов и т.д. Сварочные швы при этом гораздо прочнее самого металла. Паяльная лампа и газ те же, что и для меди.
• за счет большей мягкости на развальцовку труб тратится меньше усилий, набор инструментов тот же. Прочность труб обеспечивается их большей толщиной.
• расширение до 30%.
• теплопроводные характеристики почти в два раза ниже, чем у меди. Это способствует более низкой конденсации патрубков в системе.
• коррозийная устойчивость выше, скорость реакции окисления меньше. Это позволит поддерживать чистоту внутри труб криогенной системы более долгое время.
• широкий температурный диапазон от -80⁰ С до 120⁰ С.
• алюминиевая труба для монтажа кондиционеров легче, поэтому доставлять ее можно 50- и 100-метровыми бухтами. Это позволяет уменьшить количество отходов, сварочных швов и снизить вероятность протечек.

Виды

Трубы для кондиционеров классифицируются по нескольким параметрам.

Основные виды в зависимости от:

Технологии их производства:

• холоднодеформированный трубный прокат;
• трубы для кондиционеров, сделанные методом сваривания с дальнейшим горячим отпуском;
• прессованные.

Технологической обработки:

• закаленные;
• нагартованные;
• полунагартованные;
• анодированные;
• искусственносостаренные;
• естественносостаренные.

Формы сечения:

• квадратные;
• прямоугольные;
• круглые;
• фасонные.

Толщины стенок:

• тонкостенные (до 5 мм);
• толстостенные.

Круглая алюминиевые трубы

Гальваническая коррозия

Раньше совместное использование меди и алюминия не представлялось возможным. Они образуют «гальваническую пару» металлов. При их недостаточно плотном соединении возникает электрохимическая реакция. Медь окисляется и происходит коррозия алюминия. Поэтому при закреплении гайкой нельзя использовать обычный алюминиевый патрубок вместо медного. В этом случае соединение не будет монолитным, так как есть вероятность разрушения раскатанного алюминиевого патрубка, что неизбежно приведет к коррозии.

Современные технологии позволяют решить эту проблему путем производства алюминиевых патрубков с медными наконечниками. С помощью высокотехнологичного оборудования методом межмолекулярной сварки медь приваривается к алюминиевой трубке. В итоге получается качественный материал для передачи хладагента между внешним и внутренним блоками кондиционера по приемлемой цене.

Прутки медной трубы в оболочке

Монтаж кондиционера с использованием медных комплектующих

Установка кондиционера в современных домах происходит следующим образом:

1. Выбор места расположения внешнего и внутреннего боков.
2. Бурение в стене отверстия, имеющее диаметр 40 мм, для прокладки трубок и кабелей.
3. Монтаж крепления внутреннего и внешнего блоков.
4. Прокладка медных труб, а также их изоляция.

Изоляция повышает эффективность работы кондиционера, предотвращает скапливание влаги внутри трубок.

• Обрезка медных трубок труборезом и последующая развальцовка свободных концов. Обрезать медные трубы можно только специальным труборезом, поскольку обычные ножовка или болгарка могут спровоцировать попадание мелких частиц внутрь трубы и циркуляцию их по системе. Такие частички особенно опасны для капиллярных трубок, имеющих диаметр 0,4-0,8 мм.
• Очистка краев среза.
• Развальцовка концов труб для их соединения с внутренним блоком.



  Развальцовка концов медных труб

  Развальцовка играет важную роль в надежности работы кондиционера. Правильно выполненная развальцовка защищает систему от протечек фреона.

• В результате развальцовки получаются трубки с одетыми гайками.
• Соединение трубок с внутренним блоком.
• Вывод трубы наружу и соединение с внешним блоком.
• Прокладывание трубки для слива конденсата.
• Армирование кабеля специальным скотчем.
• Вакуумирование системы специальным вакуумным насосом.
• Отключение вакуумного насоса и подключение кондиционера к сети.
• Проверка всех блоков и систем на предмет правильной работы.

Как утеплить трассу кондиционера?

Теплоизоляция позволяет снизить потери мощности оборудования. Некоторая его часть может уходить через теплоотдачу трубопровода. Теплоизоляция позволяет предотвратить возникновение конденсата. Показатель толщины утеплителя зависит от диаметра труб кондиционирования.

Процедура изолирования занимает достаточно много времени. Поскольку нужно не только обмотать трубопровод утепляющим материалом, но и разместить его в проделанном в стене отверстии.

Выполнение работы включает в себе такие этапы:

1. Расчет места размещения системы. Нужно корректно расположить медные трубки и блоки кондиционера. Далее проводится разметка на стене, облегчающая выполнение задачи. Затем выполняют штробление стен.
2. После создания штроб переходят к подготовке трассы. Трубная бухта разматывается до определенной длины. На трубки надевается утеплитель. Его нужно заранее приобрести в необходимом объеме. Для более эффективного решения задачи нужно обмотать трассу кондиционера специальной обмоточной лентой из тефлона.
3. Чтобы обустроить трубопровод большой длины применяют пайку медной конструкции. Рекомендовано не допускать надломов трубопровода. Это может привести к его повреждению. В результате из системы произойдет утечка хладоносителя. Нужно предельно внимательно устанавливать систему.
4. Готовую трассу укладывают в подготовленные для нее каналы. Крепят трубы посредством дюбельных гвоздей и применения монтажной ленты. Монтаж системы нужно делать заподлицо.
5. После укладки трубопровода штробы замазывают, придавая стенам красивый внешний вид. После завершения этого этапа выполняют монтаж блоков кондиционера, осуществляют его наладку и проводят тестовый запуск оборудования.

После окончания работ нужно выполнить опрессовку трубопровода. Для этого используют азот, который готовят заблаговременно. Этот этап позволяет избежать случайного пробоя конструкции в стенке. Его реализация дает возможность избежать возможных демонтажных работ для устранения неполадок. Рекомендуется оборудовать систему манометром. По его показателям есть возможность определять наличие и число существующих утечек или их отсутствие.

В качестве альтернативы обмоточной ленте можно использовать гофро-трубу подходящего диаметра. Она прекрасно подходит при укладке трубок в штробах. Если речь идет о монтаже трубопровода в декоративном коробе, использовать гофро-трубу нет смысла. Будет удобнее использовать обмоточную ленту.

Теплоизоляция для медных труб

У меди множество преимуществ, но у материала есть и минусы. Один из них высокая теплопроводность. Такое свойство может оказать влияние на изменение технических характеристик перемещаемой среды по трубопроводам.

Изоляция для медных труб.

Именно теплоизоляция медных труб позволяет сохранить температуру перемещаемой жидкости, газа или другого вещества. Благодаря теплоизолятору, например, горячая вода будет, не остывая, доходить до точки назначения.

Домовладельцы, собственники квартир, коммерческих объектов и даже арендаторы помещений нередко желают выполнить скрытую прокладку инженерных коммуникаций. Для этого трубопроводы монтируются в строительных конструкциях здания.

Такой способ позволяет создать в комнате запланированный интерьер определенного стиля. Кроме того, сэкономить полезное пространство, которое можно будет использовать для установки мебельных предметов.

При прокладке медных трубопроводов в стене из кирпича, бетона или другого материала также не обойтись без изоляции. Использование утеплителя позволяет решить следующие задачи:

• Исключить образование на поверхности коммуникаций конденсата. Поэтому штукатурка или другой отделочный материал не будет мокнуть.
• Защитить поверхности элементов систем от негативного воздействия бетонных растворов, некоторых штукатурных и шпаклевочных смесей.
• Предотвратить деформацию труб в результате усадки строения или даже незначительного расширения меди.

Инженерные сети часто скрыто прокладываются в штробах — это заранее подготовленные канавки в кирпичных или бетонных стенах. После укладки трубопровода углубления в конструкциях здания заделываются обычно штукатурным раствором.

Чем изолировать трассу?

Для решения задачи можно использовать материалы разных производителей. Наиболее актуальной является следующая теплоизоляция:

Утеплитель K-FLEX представляет собой гибкий эластичный материал. Он производится из особого сырья — вспененного каучука с закрытыми порами. Теплофизические и эксплуатационные характеристики этой теплоизоляции отличаются высоким качеством. Низкий показатель теплопроводности и паропроницаемости делает применение этого материала очень удобным. Утеплитель долговечный. Обладает высоким уровнем санитарной, пожарной и коррозийной безопасности.

Продукция считается одной из самых лучших на рынке. Ее производитель имеет безупречную репутацию среди потребителей. Теплоизоляция K-FLEX является одной из самых надежных и эффективных. Она идеально подходит для изолирования трубок кондиционера.

Изоляция фирмы Energoflex также может быть использована для решения рассматриваемой задачи. Ассортимент продукции этого бренда очень широкий. Компания производит теплоизоляцию из вспененных полимеров, специально для систем кондиционирования. Материал характеризуется закрытоячеистой поверхностью. Он обеспечивает достойный уровень влагозащищенности и паропроницаемости.

Расходные материалы для установки кондиционеров

L-образные кронштейны крепятся к наружной стене и на них устанавливается наружный блок сплит-системы. Все монтажные отверстия кронштейнов должны быть задействованы. Чем мощнее и тяжелее монтируемый блок, тем больше сами кронштейны, и в них предусмотрено большее число отверстий под крепеж. Для кронштейнов может использоваться разнообразный крепеж. В стандартном монтаже небольших бытовых кондиционеров используется 4 анкера 10х100 мм. Если фасадная стена представляет из себя сложную сэндвич конструкцию, например, кирпич-утеплитель-пеноблоки, то могут применяться крепежные элементы других типов.

Медные трубы, по которым будет протекать фреон, соединяют наружный и внутренний блоки кондиционера, образуя замкнутый контур. Этот контур должен быть максимально герметичным, поскольку нежелательные утечки фреона уменьшают эффективность работы кондиционера и требуют частой дозаправки фреона. Медные трубы соединяются с блоками кондиционера с помощью резьбовых фитингов под развальцовку. Такие соединения при колебаниях уличной температуры в течение года могут ослабляться, вследствие чего на развальцованных соединениях труб возможны небольшие утечки фреона. Для того, чтобы избежать неприятных последствий утечек, и не оказаться в разгар жары с неработающим кондиционером, рекомендуется проводить ежегодное техническое обслуживание.

Техническое обслуживание кондиционера – это диагностика, выявление, устранение и профилактика проблем в работе системы.

В техническое обслуживание входит следующий вид работ:

• Чистка внутреннего блока, включая воздухозаборные решетки, фильтры и теплообменник, антибактериальная обработка дезинфицирующим составом.
• Проверка функционирования и при необходимости чистка дренажной системы.
• Очистка корпуса и теплообменника внешнего блока кондиционера.
• Проверка целостности системы прохождения хладагента, измерение давления нагнетания и всасывания в контуре. Устранение мелких нарушений герметичности системы и дозаправка фреоном .
• Тестирование работы кондиционера во всех режимах, проверка индикации режимов.
• Проверка работы компрессора и вентилятора: выявление посторонних шумов, измерение пусковых и рабочих токов.
• Контрольные замеры температуры воздуха на входе и выходе кондиционера.

Максимальная и минимальная допустимая длина медного трубопровода межблочной коммуникации указывается производителями кондиционеров в руководстве по эксплуатации.

В любом случае, длина фреонопровода не должна быть меньше трёх метров для бытовых моделей кондиционеров, на это обязательно нужно обратить внимание. Встречается ещё такой термин, как маслоподъёмная петля. Петля необходима при перепаде высот между внутренним и наружным блоком больше 5-7 метров. Для бытовых серий такой случай — редкость, но иногда встречается. Для полупромышленных и промышленных кондиционеров большой перепад высот встречается чаще.

Правильная маслоподъёмная петля должна быть выполнена малым радиусом и иметь небольшую глубину, то есть, должна создать пробку из масла, но не накопить его большое количество. Медные трубы должны отрезаться только специальным инструментом — труборезом. После отрезки торец медной трубы должен быть в обязательном порядке обработан риммером. Это приспособление для снятия заусенцев и выравнивания поверхностей труб после резки. Ровная торцевая поверхность трубы необходима для качественной вальцовки и обеспечения высокой герметичности соединений.

Для того чтобы кондиционер правильно работал, медные трубы по всей длине должны быть теплоизолированы, в том числе и в месте прохождения сквозь стену.

Теплоизоляция кондиционера производится из синтетического каучука, поставляется в двухметровых трубках. Бывает черного и серого цвета, однако на теплоизоляционные свойства цвет никак не влияет. Применяется для предотвращения тепловых потерь и образования конденсата на поверхности трубок кондиционера.

Внимание! Проследите, чтобы фреоновые трубы, проходящие в отверстие наружной стены, были тоже теплоизолированы! Часто встречается ошибка, когда теплоизоляцию натягивают на наружные и внутренние медные трубки только до отверстия в стене. Такой способ теплоизоляции фреоновых коммуникаций допускается только в крайнем случае: когда невозможно пробурить отверстие необходимого диаметра при большой концентрации арматуры в фасадной стене (обычно бывает в нижних этажах многоквартирных высоток). В этом случае, в самой стене фреоновые трубки остаются без теплоизоляции, а отверстие в стене запенивается монтажной пеной. При попадании воздуха в отверстие в стене на трубках со временем начнет образовываться конденсат, который будет стекать внутрь стены. А так как стены всегда имеют микротрещины и поры, будь то кирпичные или бетонные конструкции, то, рано или поздно, у вас на стенах могут появиться потёки или тёмные пятна плесени.

Теплоизоляции также подлежат гайки соединений медных труб с внутренним блоком кондиционера для предотвращения образования конденсата. Случается, что для облегчения фиксации внутреннего блока на монтажной пластине, неквалифицированные монтажники нарушают целостность теплоизоляции во внутреннем блоке. Теплоизоляция во внутреннем блоке выполнена из пенопласта и её повреждение может также привести к образованию конденсата и потёкам на стенах.

Медные трубы, теплоизоляция, дренажный шланг и электрический кабель вместе образуют фреонопровод, или «трассу».

Перед тем, как собранный фреонопровод пропускается в отверстие в наружной стене, медные трубы обязательно закрываются заглушками на концах. Это исключает попадание в трубы строительной пыли, песка, грязи и т.п. Иначе при первом же запуске кондиционера грязь неизбежно попадет в компрессор, а последствия будут примерно такими же, как если насыпать в двигатель автомобиля крупный песок: компрессор кондиционера очень быстро выйдет из строя.

• Медные трубки должны быть полностью изолированы теплоизоляцией по всей их длине, без разрывов. Предложения монтажников пропустить оголенные медные трубы и запенить монтажной пеной отверстие и тем самым «теплоизолировать» медные трубки, категорически не принимаются!
• Для создания единого теплоизоляционного покрова, места стыков отрезков теплоизоляции обязательно заматывают гидроскотчем.
• Крепление наружных коммуникаций. Коммуникации (трубки, кабели), проходящие по уличной стене, должны быть надежно закреплены. Монтажник должен закрепить коммуникации к наружной стене как минимум в одной точке, Так как при сильном ветре незакрепленные коммуникации раскачиваются и медные трубки в местах вальцовок на внешнем блоке могут лопнуть. Это приведет к утечке фреона из кондиционера.
• Коммуникации, проложенные по внешней стене открытым способом, должны быть обмотаны армированным скотчем или тефлоновой лентой, чтобы теплоизоляция медных трубок не разрушалась под воздействием окружающей среды. Если уличная часть коммуникаций укладывается в декоративный короб, то сплошная обмотка скотчем или тефлоновой лентой не обязательна.

Декоративный короб используется при монтаже внутреннего блока кондиционера для того, чтобы скрыть трассу внутри помещения. Применяется обычно короб стандартного размера 60х60 мм. Если коммуникации будут проходить в декоративном коробе, то щели между коробом и внутренним блоком, замазываются белым силиконовым герметиком или закрываются специальными пластиковыми накладками.

Дренажный шланг желательно использовать гофрированный, цельный (без разрывов), с жёсткой пластиковой спиралью. Место крепления уличного дренажного шланга с дренажным шлангом от внутреннего блока обязательно фиксируется изолентой и металлическим хомутом. Уклон дренажной трубы должен составлять не менее 1 сантиметра на 1 метр длины (больше — лучше, меньше — недопустимо!). Крепление дренажного шланга должно быть надежным. Желательно через каждый метр длины жестко фиксировать дренажный шланг для исключения провисания и образования всевозможных петель, в которых может застаиваться конденсат. При появлении провисаний в дренажной системе образуются водяные пробки и конденсату из внутреннего блока кондиционера некуда стекать, кроме как в комнату — по стене, обоям, на пол или на мягкую мебель.

Важно! После монтажа кондиционера монтажники должны провести испытания дренажной системы. Для этого в дренажную трубку со стороны внутреннего блока заливается вода, и проверяется свободный выход воды на улицу. Если это не сделано, Вы должны попросить монтажника продемонстрировать проходимость дренажной системы. Это потребует не более 2 минут и 0,5 литра простой чистой воды. А в дальнейшем поможет сохранить Вам время и нервы.

При выборе места установки кондиционера необходимо учесть, что участок стены, на котором планируется закрепить внутренний блок, должен быть прочным, способным выдержать вес блоков сплит-системы. Вокруг внутреннего блока должна быть обеспечена беспрепятственная циркуляция воздуха. Зазор между верхней панелью внутреннего блока и потолком должен составлять не менее 170 – 200 мм. Крепление внутреннего блока осуществляется с помощью монтажной пластины, входящей в комплект поставки. Монтажная пластина крепится к стене с помощью винтов и закрепляется к стене строго по уровню. В этом случае обеспечивается нормальный отвод конденсата, образующегося при работе кондиционера. Нельзя размещать внутренний блок рядом с источниками тепла и влажности, нельзя устанавливать блок вблизи дверного проёма. Не должно быть никаких препятствий для воздуха, выдуваемого из внутреннего блока. Желательно чтобы возле внутреннего блока и под ним оставалось свободное пространство для осуществления сервисного обслуживания.

Вокруг наружного блока кондиционера должно быть достаточно свободного пространства для эффективного теплообмена. Сброс тёплого воздуха должен осуществляться в таком направлении, чтобы не причинять неудобства соседям. Наружный блок должен монтироваться на ровном, прочном основании. Расстояние до ближайшего препятствия должно составлять не менее 500 мм от лицевой стороны и не менее 400 мм от боковых сторон наружного блока.

Вакуумирование — завершающий и один из самых важных этапов в монтаже кондиционеров! Название операции говорит само за себя — в системе кондиционирования создается вакуум, путём откачивания воздуха из фреоновых труб и внутреннего блока.

Что влечет за собой игнорирование данной операции?

Фреон (хладагент), содержащийся в каждом наружном блоке, содержит также и масло, предназначенное для смазки компрессора. Это масло крайне гигроскопично, то есть может поглощать влагу, в том числе и из воздуха. Если не выполнить вакуумирование, то в герметичной системе (наружный блок — фреоновые трубки — внутренний блок) останется воздух, насыщенный влагой, и со временем компрессорное масло потеряет свои технологические свойства. Масло перестанет смазывать движущиеся детали компрессора, что может досрочно вывести компрессор из строя.

Поскольку вакуумный насос — не дешёвое оборудование, нерадивые монтажные бригады находят выход из положения – продувают систему фреоном, содержащимся в наружном блоке.

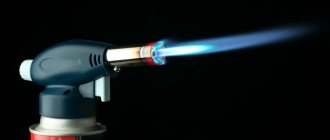

Пайка медных труб с применением медно-фосфорного припоя

Если факел пламени горелки ярко синего цвета и средней величины, то это свидетельствует о том, что газовая смесь содержит равное количество кислорода и газообразного топлива. Благодаря такой пайке металл будет нагреваться равномерно.

Если факел пламени горелки небольшой и бледно-голубого цвета, то это значит, что в газовой смеси находится много кислорода. Во время такой пайки поверхность металла будет окисляться, свидетельством чего станет появление темного налета на металле.

Гарантом надежности паяного соединения является подготовка медной поверхности. Она должна быть очищена от грязи, масла, краски и прочих веществ, которые могут препятствовать нанесению припоя на металлические поверхности.

Соединяя методом пайки две медные трубы необходимо обеспечить выполнение следующих условий:

• труба меньше диаметра должна входить в трубу большего диаметра не меньше, чем на длину своего диаметра;
• зазор между стенками наружной и внутренней трубы должен находиться в пределах 0,025-0,125;
• прогрев выполняют равномерно по всей длине и окружности соединения;
• использование горелки нужного размера с уменьшающимся пламенем. При перегреве основной металл начинает сильнее взаимодействовать с припоем, в результате, такое соединение будет иметь значительно меньший срок службы.

Припой не будет равномерно распределяться между соединяемыми трубами, когда внутренняя труба больше нагрета, чем наружная и в обратном порядке. Необходимо полностью равномерно разогревать всю поверхность свариваемых труб, только в этом случае припой будет равномерно проникать в зазор соединений.

Если пруток твердого припоя расплавится от контакта с прогретыми трубами, то это означает, что они достаточно прогреты. Чтобы улучшить процесс пайки пруток твердого припоя предварительно прогревают пламенем горелки.

Известно, что припой проникает в соединение труб под действием капиллярных сил и чтобы облегчить процесс его растекания необходимо предварительно позаботиться о чистоте поверхности свариваемых соединений и соблюдать необходимый зазор. Также следует не забывать, что припой всегда движется к источнику теплоты.

Таблица размеров медных труб для кондиционеров

Подбор труб для кондиционера

Медная труба для систем кондиционирования подбирается по следующим параметрам:

Разновидности труб для кондиционера

Промышленными предприятиями выпускаются два основных вида труб из меди:

• отожженные или мягкие;
• неотожженные или твердые.

Отожженные трубы обладают следующими параметрами:

• прочностью в пределах 210 – 220 тысяч кПа;
• разрывным удлинением 50% – 60%.

Отожженные трубы преимущественно изготавливаются длиной от 15 до 50 м, поставляются в бухтах и отличаются высокой гибкостью и малой способностью к деформации.

Трубы для кондиционера повышенной прочности

Неотожженные трубы наделены следующими характеристиками:

• прочностью 280 – 300 тысяч кПа;
• разрывным удлинением 10% – 15%.

Медные трубы такого вида, как правило, поставляются прутками, длина которых не превышает 5 м. Для защиты внутренней части от пыли и иных загрязнений на концы труб устанавливаются специальные заглушки.

Труба, изготовленная без дополнительного отжига

Подбор размеров труб

При определении размеров наиболее важным параметром является диаметр медной трубы для кондиционера.

В настоящее время выпускаются медные трубы диаметром от 6 мм до 100 мм.

Стандартные размеры труб и их технические характеристики

Для кондиционеров преимущественно используются трубы диаметром (в дюймах):

• 3/4;
• 1/4;
• 1/2;
• 3/8;
• 5/8.

Русские алюминиевые трубы

Сегодня российские производители предлагают высококачественные алюминий-патрубки для установки криогенного оборудования. Они отливаются из металла марки AD0. Этот сплав на 99% состоит из алюминия, свариваемый, характеризуется высокой устойчивостью к коррозии, достаточной прочностью. Производители дают на него несколько лет гарантии и определяют эксплуатационный срок в 15 лет.

Отзывы говорят о том, алюминий-трубы российского производства отличаются от китайских аналогов более высоким качеством сырья, что влияет на стойкость к коррозии в процессе эксплуатации.

Медные трубы по ГОСТ 32598-2013 для систем водоснабжения и отопления

Стандарт ГОСТ 32598-2013 устанавливает сортамент (размеры), технические требования, методы контроля, приемки испытаний медных труб предназначенных для систем водоснабжения водяного и парового отопления.

Размеры медных труб по ГОСТ 32598-2013

В таблице представлены рекомендуемые значения диаметра и толщины медных труб для отопления.

Обозначение труб по ГОСТ 32598-2013

В обозначении трубы по ГОСТ 32598-2013 указываются те же данные, что и по стандарту EN 12735-1, кроме того присутствует и дополнительная информация. В маркировке трубы следует указать:

• Способ изготовления (Д — тянутая);
• Форма (КР — круглая);
• Состояние (М — мягкое, для отожженной трубы; П — полутвердое; Т — твердое, для неотожженной трубы);
• Размеры (Наружный диаметр х толщина стенки х длина);
• Форма поставки (отрезок, бухта, БТ — бухта свободной намотки, БУ — бухта упорядоченной намотки, БС — бухта спиральной намотки — БС);
• Марка меди;
• Стандарт.

Схема обозначения представлена на рисунке.

Пример обозначения

Для обозначения отожженной медной тянутой трубы, круглого сечения диаметром 10 мм, толщиной стенки 0,8 мм из меди марки М1р используется маркировка:

ГОСТы, ТУ и другие стандарты.

Технические условия трубки медной для кондиционеров определены по ГОСТ 617-2006, ТУ184450-106-181-2006 и ТУ 48-21-769-85. Высокая точность изготовления и отделки трубки медной для кондиционеров регламентируется ГОСТ 26877-2008 Металлопродукция. Методы измерений отклонений формы. Марки первичной меди должны соответствовать ГОСТ 859-2001. Химический состав меди и сплавов определяется по ГОСТ 13938.1 — ГОСТ 13938-15, ГОСТ 9717.1 — ГОСТ 9717.3, ГОСТ 1652.1 — ГОСТ 1652.13, ГОСТ 9716.1 — ГОСТ 9716.3. Для каждой импортной марки Европейского EN12735-1. и Американского ASTM B280 стандарта можно подобрать отечественную марку по ГОСТ 859-2001.

Монтаж медных труб для кондиционеров

Монтаж трубопроводов между внешним и наружным блоками кондиционера вполне выполним своими руками. Если вы приобрели отожженные трубы нужной длины, то монтаж проводится без применения сварки.

Необходимые инструменты и материалы

Для монтажа медных трубок Вам понадобятся:

• труборез для медных труб или ножовка по металлу;

• развальцовка;

• напильник, наждачная бумага;
• лента ФУМ;
• ключи гаечные и ключ газовый;
• ветошь.
• не лишним окажется трубогиб – он позволит аккуратно согнуть трубы без складок и деформаций.

Меры предосторожности

При работе по резке и зачистке медных изделий обязательно наденьте защитные очки.

Перед заправкой кондиционера фреоном обязательно следует проверить работу системы, заполненной воздухом. Стыки обмазывают мыльной пеной, включают кондиционер и дают поработать несколько минут – утечку будет видно.

Ход работ

Работы проводят после установки кондиционера. Сначала тщательно вымеряют расстояние от внешнего до внутреннего блока. Трубу обрезают с большим запасом по длине. Теплоизолированные изделия очищают на концах от утеплителя. На неутепленные трубы надевают изоляцию.

Затем тщательно зачищают концы труб от заусенцев. Надевают накидные гайки с резьбой так, чтобы резьба была вровень с концом заготовки. Развальцовывают с помощью специального приспособления – развальцовки. Производить эту работу необходимо аккуратно – нельзя, чтобы на трубках образовывались трещинки, волны и складочки. В результате получится надежное герметичное соединение гайки с трубкой.

Крепят трубопровод к штуцеру наружного блока с помощью гайки. Нельзя сильно зажимать соединение – можно повредить трубку.

Затем трубопроводы размещают внутри комнаты, подвешивают на кронштейнах. Трубки для кондиционеров гибкие, их можно согнуть при необходимости просто вручную. С помощью трубогиба повороты будут более аккуратные.

Затем необходимо повторить все операции (резку, зачистку от заусенцев, развальцовку) и закрепить трубопровод на внутреннем блоке.

Особенности монтажа

Трубки необходимо утеплять – для этого существуют всевозможные готовые чехлы из вспененного полиуретана или полиэтилена, иногда с покрытием слоем фольги. На неутепленной трубе будет оседать и капать на мебель конденсат. Если длина коммуникации больше полуметра, то необходимо установить специальные крепления.

Профессиональная теплоизоляция труб кондиционеров

Теплоизоляция труб необходима для их утепления и защиты от конденсата. Материал для изоляции должен обладать повышенной прочностью, но при этом легко резаться и аккуратно прилегать к трубе по всей ее длине. Правильное крепление теплоизоляции поможет сохранять кондиционеру производительность на должном уровне.
оказывает такие услуги:

• продажу и доставку систем кондиционирования от лучших производителей;
• монтажные работы различной сложности;
• обслуживание и ремонт климатической техники.

Компания выполняет крупные заказы в короткие сроки, при этом возможна бесплатная доставка. Качество продукции подтверждено сертификатами соответствия государственным стандартам. При оформлении покупки выдается гарантия производителя на кондиционеры и другую климатическую технику.

Если остались вопросы, позвоните по телефону указанному на сайте и наши менеджеры окажут вам квалифицированную помощь.
