Медные трубы: характеристики материала для применения на практике

Еще в 20-30 годы ушедшего столетия использовались повсеместно медные трубы для водопроводной системы. Человечеству такой металл известен давно, равно как и известные его сплавы (бронза и латунь). Даже по истечении столетия медные трубы не утратили своей актуальности, их используют для водопровода и поныне.

Медные трубы: отличительные особенности
Выпускаются пятиметровыми хлыстами медные трубы. Они скручены в компактные бухты от 20 до 50 метров. Если сравнить их со стальными трубами, то у медных при увеличенном диаметре малая толщины стенки. Такие трубы ТВ несколько раз легче и удобнее стальных аналогов. Они также могут выдержать достаточно высокое рабочее давление, если сравнить с трубами из стали.

Медные трубы характеризуются очень гладкими стенками, причем их шероховатость в 100 раз ниже, нежели у стальных. Это значит, что именно такой трубопровод обладает большой пропускной способностью, причем на протяжении всего срока эксплуатации.

Сегодня на отечественном рынке представлен материал, который внутри состоит из меди, а снаружи покрыт полимером. Это нужно больше для эстетической красоты. Все дело в том, что полимер может принимать самые разные оттенки, а значит, водопровод также может быть выполнен в разном цвете. Кроме того, полимерное покрытие защищает материал трубы от пагубного воздействия влаги, повышенной температуры, света или химических веществ. Особенно это актуально, когда предстоит прокладывать водопровод в земле.

Где используются медные трубы?

Используются такие трубы для монтажа системы отопления, поскольку медь обладает высокой теплопроводностью и долговечностью. Также они получили широкое применение для трубопровода, который транспортирует различные газы и масла. Незаменимы такие трубы и для монтажа системы кондиционирования и вентиляции.

Однако особенно медная труба востребована для монтажа системы водопровода. При этом использовать их можно и для подачи горячей, и для подачи холодной воды.

Секреты монтажа медной трубы

Укладывать материал несложно, поскольку он легко гнется. Использовать для соединения трубопровода можно медные фитинги с пайкой. Можно также произвести запрессовку с уплотнительным кольцом.

Без спайки монтировать медные трубы невозможно. Мягким припоем выполняется соединение труб для горячего и холодного водоснабжения. Трубы выдерживают рабочую температуру до 110 градусов.

Термостатические смесители — для большего комфорта и безопасности!

Как выполняются работы по опрессовке отопительной системы?

Источник: www.684015.ru

Области применения медных труб

Медные трубы давно уже заняли достойное место в строительстве трубопроводов. Они успешно конкурируют с таким современным материалом как пластиковые и металлопластиковые трубы.

Где используются медные трубы?

Такие трубы используют в прокладке водоснабжения, их можно применять и для питьевой воды. Медные трубы можно использовать в качестве труб отопления, причем и на солнечной энергии, и на любом виде топлива (жидкость, газ). Этот вид труб используют и для водостока. При этом стоит не забывать, что цена на медную трубу высока.

Стальные оцинкованные трубы

Традиционное решение.

Стальные трубы для водопровода встречаются во многих домах, построенных 15 лет назад и более. Трубы делают из высокоуглеродистой стали, покрытой изнутри и снаружи цинком для защиты от коррозии.

Подвержены коррозии в местах соединения.

Это их главный недостаток. В процессе сварки защитное цинковое покрытие испаряется и сталь начинает контактировать с водой. То же происходит при резьбовых соединениях: нанесение резьбы также нарушает оцинковку.

Срок службы не превышает 20 лет.

Коррозия приводит к протечкам в местах стыков, вода приобретает металлический вкус.

Цена не высока и зависит от диаметра.

Например, труба с внутренним диаметром в 25 мм обойдется не дороже 200 рублей за погонный метр.

Достоинства медных труб:

1. Не подвергаются коррозии.

2. Очень пластичны.

3. Не доставляют неудобств при монтаже.

4. Медь обладает бактерицидными свойствами.

5. Не боятся морозов (не трескаются), а так же сильно высоких температур (не плавятся, не деформируются).

6. Длительный срок эксплуатации, более 50 лет.

7. Не боятся хлорированной воды.

8. Не подвержены образованию известкового налета.

9. Прекрасно переносит резкие перепады температур.

10. Герметичны. Если их использовать в качестве газовых труб, то можно не бояться, она никогда не пропустит газ наружу.

11. Не боятся солнечного света.

12. Можно подвергать окрашиванию в любой цвет ждет придания более эстетичного вида.

13. Даже трубы с малым диаметром имеют большую пропускную способность.

14. Обладают высокой теплопроводностью, поэтому часто используются для «теплого пола».

Полипропиленовые трубы

Если бюджет, выделенный на строительство, не слишком велик, то неплохим вариантом обустройства водопровода будут полипропиленовые трубы. Они обходятся дешевле других полимерных изделий, а по характеристикам даже местами их превосходят: рабочая температура полипропилена составляет +95 градусов, а давление – до 20 атмосфер. Кроме того, стоит отметить и срок службы, который в среднем составляет около 50 лет. Остается лишь определиться, какие полипропиленовые трубы лучше, чтобы сделать окончательный выбор.

Недостатком полипропиленовых изделий является отсутствие пластичности, поэтому монтаж трубопровода под углом возможен только при помощи соответствующих фитингов. Неразъемные соединения таких труб осуществляются посредством специального паяльника. В любом случае, перед приобретением нужно тщательно разобраться в том, какие пропиленовые трубы лучше для водопровода, и подготовить необходимое для монтажа оборудование.

Недостатки медных труб:

1. Нельзя соединять медные трубы со стальными.

2. Вода, которая будет течь по трубе должна быть без вредных примесей, нитратов, иначе могут образовываться налеты.

3. Цена на медную трубу выше, чем на пластиковую или металлопластиковую.

4. Соединительные детали для монтажа труб (всякого рода фитинги) стоят недешево.

Если вы остановили свой выбор на медных трубах, то обязательно проконсультируйтесь со специалистами о правилах их эксплуатации. При правильном применении и должном уходе такие трубы прослужат вам очень долго.

Источник: homeprorab.info

Итоги

Как видим медные трубы для отопления – хороший, но не идеальный вариант. Много у такого материала плюсов, но не меньше минусов. Возможно появление коррозии — это может стать следствием неправильно подобранного состава теплоносителя, высокого давления или гидроудара. Причем стоит учесть, что срок службы медных систем отопления напрямую зависит от правильного проектирования и монтажа, то есть, даже если будут использоваться качественные оставляющие, но их спаяют или проложат «кривыми» руками, длительной эксплуатации не будет. А специалистов, которые грамотно работают с медью сегодня ой как немного, и стоят их услуги (в довесок к материалам) тоже очень недешево. Возможно, потому и достаточно редко ставят ее сегодня, тем более что есть неплохая замена – полипропилен (армированный) или металлопластик.

Напоследок несколько видео-уроков с полезной информацией. В этом видео есть немного о типах припоев.

А в этом видео материале рассказывается о том, как делают медные фитинги. Интересно…

Особенности труб из меди

В вопросе эксплуатационных характеристик медь — практичный и надёжный материал. Медные трубы отличаются следующими полезными свойствами:

Устойчивость к высоким температурам. Медные трубы для отопительных систем способны выдерживать температурные воздействия от −100ºC до +250 ºC.
Медным трубам не страшно давление до 30 атмосфер и более. Из-за пластичности они не разрушатся, даже если вода в них замёрзнет.
Медь устойчива к коррозии, она не реагирует на ультрафиолетовое излучение и активные химические вещества, которые содержатся в теплоносителях общих сетей. Срок службы медных труб достигает 100 лет.
В сравнении с полимерами, коэффициент температурного расширения меди ниже. Поэтому ее используют на выходе из теплогенераторов.
Малая шероховатость внутренней поверхности труб снижает гидравлическое сопротивление в трубопроводных системах. Поэтому для работы в таких системах требуются медные трубы меньшего диаметра, чем в случае со стальными изделиями. Также из-за этого внутри медных трубопроводов не накапливаются отложения.
Трубы из меди безвредны для человека, обладают антибактериальными свойствами.

По этим причинам медные трубы далеко не первое тысячелетие ценятся людьми.

Недостатки меди и изделий из нее

Конечно, как и любой другой строительный материал, медные трубы обладают некоторыми недостатками, среди которых можно выделить:

Высокая стоимость изделий из меди.
Достаточно высокая электропроводность материала. В результате трубопровод может пострадать в результате влияния на него блуждающих токов.
При прохождении изделий через стену необходимо использовать специальные защитные кожухи. Это делается для того, чтобы защитить трубопровод от негативного воздействия конструкций.
В одном трубопроводе одновременно нельзя использовать медные и алюминиевые изделия. Это может стать причиной образования электрохимической коррозии.
Если речь идет о стальных трубах, то они должны располагаться перед медными изделиями. Это позволит снизить риск возникновения коррозийных процессов.

Качество, доказанное 5 тысячелетиями

Медь — один из самых надёжных и долговечных металлов. Самые ранние металлические водопроводы найдены в Египте. Там же нашли и фрагменты первой трубы, предназначенной для отвода дождевой воды. Она состояла из звеньев, изготовленных из листового металла. Для соединения кусков трубы не использовались ни заклёпки, ни способ фальцовки или пайки. Они соединялись «внахлёст»: фрагменты с одного конца сужены, каждое звено вставляется и надёжно фиксируется в предыдущем. Оценочное время создания такого трубопровода — 2500 г. до н. э.

Основные характеристики меди и ее использование в разных отраслях

В наше время медные изделия широко применяются во многих сферах: для подведения водопровода, отопления, газопровода. Медная трубка – это один из самых значимых элементов при обустройстве систем кондиционирования, холодильного оборудования.

Теплопроводность меди – еще одно ее преимущество. Высокая теплопроводность дает возможность применять медные трубы в различных теплопроводных устройствах. Благодаря высоким техническим характеристикам, медь практически не имеет равных.

Где используют медные трубы

В производственной области медные трубы используются всюду: от кристаллизаторов до радиолокационных и гелиосистем, тепловых насосов. То же касается и бытовой сферы — обнаружить медные трубы можно практически в любой части дома, ведь с их помощью создаются:

трубопроводы горячего и холодного водоснабжения;
отопительные системы;
тёплые полы;
холодильная техника;
системы кондиционирования.

Это объясняется и надёжностью медных труб. Также трубы из меди, используемые в трубопроводах горячего или холодного водоснабжения, могут без риска развития коррозии соединяться с трубами из других материалов: латуни, пластика и стали.

Изделия из меди с изолирующим покрытием

Помимо всего прочего, медные трубы могут иметь дополнительный изоляционный слой. В зависимости от этого, они делятся на несколько типов:

Изделия с вспененной изоляцией на основе каучука, пенополиуретана и пенополиэтилена. Такие трубы используются для снижения потери тепла в отоплении и системе горячего водоснабжения. Толщина изоляционного слоя сожжет достигать 3 см.
Медные трубы с полиэтиленовым покрытием, толщина которого достигает 2,5 мм. Изделия зачастую имеет диаметр 12 – 54 мм. Зачастую используются в системе отопления и холодного водоснабжения.
Изделия с полиэтиленовой изоляцией толщиной до 3 мм. Трубы прокладываются скрытым методом в монолитной конструкции. Изделие имеет конструктивные особенности, которые позволяют сохранить целостность трубопровода при колебаниях температуры.

Трубы из меди не подвергаются коррозийным процессам. Поэтому нет потребности в наложении защитного слоя. Но, что касается дополнительной изоляции, то она не будет лишней, особенно когда речь идет о сооружении системы отопления и водоснабжения. Особенно часто такие трубы используются для прокладки наружных сетей, которые подвергаются серьезным нагрузкам под воздействием внешней среды.

Поставка медных труб

Какие бы медные трубы вам ни требовались — для водоснабжения и отопления, для холодильной техники, систем кондиционирования или для теплообменного оборудования, — заказать их вы можете в компании УГМК-ОЦМ.

Изделия отвечают требованиям мировых и национальных стандартов. Производство осуществляется на «Ревдинском заводе по обработке цветных металлов». Заказать медные трубы вы можете как оптом, так и в розницу. Возможна доставка в любой город России.

Источник: www.ocm.ru

Преимущества медного водоснабжения, сравнение медных, стальных, пластиковых и полипропиленовых труб

Для монтажа водопровода в России сегодня часто используют металлопластиковые и полипропиленовые трубы. О меди вспоминают в последнюю очередь. В Европе же этот материал используют для санитарно-технического оснащения зданий с 19 века. Под таким оснащением дома подразумеваются трубопроводы холодной и горячей воды, канализационные и газовые трубы, устройства подогрева воды, газовые приборы.

В ряде стран после периода бурного роста популярности пластиковых труб появилась обратная тенденция — возврата к медным трубам. Как застройщики, так и покупатели жилья уже в течение первых лет эксплуатации отметили существенно меньшую частоту аварий при использовании медных труб.

Надёжность водопроводных труб в зависимости от материала

Системы водоснабжения и отопления — одни из самых дорогостоящих инженерных коммуникаций. От надёжности применяемых материалов зависит уровень затрат, необходимых для обслуживания таких систем в дальнейшем. Распространённые сегодня в России стальные трубы уже давно вызывают массу вопросов как специалистов, так и у рядовых потребителей — такие трубы ржавеют, протекают и не отличаются продолжительным сроком эксплуатации.

Пришедшие им на замену пластиковые трубы также оправдали себя только по части дешевизны. На практике они оказались не лучшим решением: исследование ВЦИОМ, проведённое в 2006 г., выявило, что в первые 3 года использования пластиковых труб аварии происходят в 8 квартирах из 100 (на примере жилищного фонда г. Саратов). При этом вред наносится как непосредственно хозяевам квартир, так и соседям. Для собственников жилья первоначальная экономия на трубах привела к дополнительным затратам на ремонт как своей, так и соседних квартир. Затраты на ремонт таких труб в случае аварий ложатся на собственников квартир и домов.

Исследование показало, что медные трубы по соотношению «цена — качество» обладают серьёзными преимуществами перед прочими видами водопроводных труб.

Преимущества медных труб

Преимущества медных труб объясняются природными свойствами меди. Среди них:

Антикоррозийные свойства. При взаимодействии меди с хлорированной водой образуется прочный слой патины, что дополнительно продлевает срок эксплуатации таких труб, чего не скажешь о пластиковых трубах. Медные трубы гарантированно прослужат вам многие годы. Срок службы меди составляет от 50 до 100 лет.
Хорошая теплопроводность. Благодаря высоким показателям теплопроводности меди — 401 Вт/(м*С) — медные трубы часто применяются в системах отопления. В водоснабжающих системах они могут использоваться в ПВХ-оболочке — это помогает избежать потерь тепла.
Бактерицидность. Вода, проходящая по медным водопроводным трубам, частично обеззараживается. О полной очистке речи не идёт, но медные трубы часто применяются в системах биологической очистки воды в качестве дополнительного очищающего элемента.
Пластичность. Из-за упругости меди, произведённые из неё водопроводные трубы получаются пластичными, хорошо поддающимися обработке и устойчивыми к температурным перепадам.

Медные трубы переносят температурные воздействия от -100ºC до +250ºC и давление до 200 атм., а также не разрушаются при многократной заморозке и разморозке. Через них в воду не попадут вредные вещества, газы и запахи.

Есть ли у медных труб недостатки?

Среди недостатков, которые приписывают медным трубам, основным является их высокая стоимость в сравнении с пластиковыми или стальными изделиями. В действительности медные трубы — одно из самых экономичных решений, т. к. их срок службы достигает 50-100 лет и с лихвой покрывает расходы. На фоне общей суммы, в которую обходится ремонт средне-статической городской квартиры, стоимость водопровода из медных труб относительно невелика.

Недостатком медных труб считается сложность монтажа. Пайка водопроводных медных труб — работа, требующая определенных навыков, но при этом варить стальные трубы с помощью ацетиленовой горелки ничем не проще. Но сравнение медных труб с другими разновидностями водопроводных труб — тема, заслуживающая отдельного рассмотрения.

Сравнение медных, стальных и полипропиленовых труб

При выборе материала водопроводных труб ориентируются на средний срок эксплуатации, эксплуатационные свойства и сложность монтажа. На этих качествах мы и сконцентрируем внимание:

Срок эксплуатации. Срок эксплуатации медных труб составляет от 50 до 100 лет. Полипропиленовые трубы не способны составить им конкуренцию даже при строгом соблюдении температурных режимов. При температуре +75 °С и давлении в 7,5 атмосфер (средняя температура и давление в системах отопления высотных зданий зимой) срок службы полипропиленовых труб составит максимум 20-25 лет.
Что касается стальных оцинкованных труб, их долговечность зависит от качества металла и изготовления, от воды, её кислотности и агрессивности в отношении металла. Стальные трубы прослужат максимум 15-20 лет.
Монтаж. Соединить детали медного водопровода можно несколькими способами: с помощью накидных гаек и развальцовки труб, либо пайкой. Чаще для этих целей применяется пайка, выполняемая с помощью специальных горелок, припоев и флюсов. При наличии опыта соединить детали медного водопровода можно и с помощью обычной паяльной лампы. Что касается металлопластиковых труб, для их монтажа достаточно набора инструментов, состоящего из ножниц для резки труб, калибратора, разводного ключа, рожковых ключей, плоскогубцев и дрели. Для установки полипропиленовых труб вам также потребуются специальные ножницы и оборудование для раструбной сварки — нагреватель или паяльник.

Использование медных труб в различных трубопроводных системах — плюсы и минусы

Несмотря на то, что пластиковые коммуникации повсеместно вытесняют металлические, медная труба остаётся приоритетной для обустройства коммуникаций у рачительных хозяев. Используют медные изделия и на производстве, например, для транспортировки газов под давлением или при эксплуатации трубопроводов в высокотемпературном режиме.

Для монтажа коммуникаций из меди следует знать особенности материала, маркировку диаметра для подбора фитингов, совместимость европейской и отечественной продукции.

Сильные и слабые стороны медного водопровода

Трубы из меди схожи со своими ближайшими конкурентами (стальными коммуникациями) по прочностным и температурным характеристикам. Однако медь более предпочтительна за счет уникальных свойств.

Основные плюсы медных труб

Трубы из меди имеют свои положительные и отрицательные моменты. Для начала рассмотрим преимущества медного трубопровода.

Коррозийная стойкость и пластичность

Пожалуй, главный аргумент в пользу медного водопровода – иммунитет к появлению ржавчины. Это свойство объясняет длительность бесперебойной работы инженерных сетей и минимизирует негативное воздействие на сантехнические приборы.

Пластичность – это качество объясняет ряд значимых эксплуатационных преимуществ трубопровода из меди:

податливость материала в обработке – трубы можно сгибать для создания сложных магистральных сетей с использованием ручного инструмента;
удержание заданной формы – этим свойством не могут похвастаться мягкие полимерные изделия;
возможность применения соединительных фитингов;
вероятность деформаций без механической деструкции;
скачки температуры не вызывают изменений линейных параметров;
выдерживание циклов заморозки/разморозки с сохранением целостности.

Еще один момент – повышенная стойкость к гидроударам. Показатель разрушающего давления позволяет не бояться за целостность системы при «скачках» водонапора.

Гладкость поверхности и бактерицидность

Архиважный аргумент в пользу водопровода из меди. Высокая однородность материала обеспечивает идеально ровное покрытие, что снижает молекулярные связи металла, а значит, сокращается образование солей и оксидов.

Медный сплав обладает антибактериальным свойством – циркулируя по трубам, вода частично обеззараживается. Дополнительный плюс – на стенках не размножаются колонии микроорганизмов.

Стойкость к химическим реагентам и УФ-лучам

Медь не разрушается при взаимодействии с солевыми растворами, формалионом и разбавленными неокисляющими кислотами. При контакте с хлором не образует оксидов, опасных для человека.

Медь не теряет своих характеристик под действием УФ-излучения, чего не скажешь о коммуникациях из термопластичных полимеров.

Наравне с хорошими показателями прочности, трубы из сплава меди несколько легче по весу стальных собратьев. Это облегчает их транспортировку и монтаж. Бесспорное преимущество медного трубопровода – возможность многократного применения.

Минусы трубопровода из меди

Медный трубопровод имеет и свои отрицательные моменты. Рассмотрим их детальнее.

К числу недостатков водопровода из меди относятся:

Высокая цена. При сравнении со стоимостью аналогов медные изделия проигрывают. Обустройство сети из «желтого» металла обойдется в несколько раз дороже установки пластиковой или стальной магистрали.
Трудоемкость монтажа. Все технологии стыковки медной арматуры (сборка на фитингах или пайка) – достаточно сложные процессы, требующие навыков работы.
Непереносимость кислот. Использовать медные трубы для транспортировки кислой среды с уровнем рН более 9 нельзя. Вода с таким показателем непригодна для питья.
Теплопроводность. Параметр в 1,7 раз больше показателя алюминиевых изделий и почти в шесть раз превышает теплопроводность стали. При транспортировке горячей среды труба нагревается – возрастают тепловые потери, есть риск получения ожога. В системах холодного водоснабжения на трубопроводе образуется конденсат.

Разрешить проблему можно за счет использования покрытия из поливинилхлорида или полиэтилена. Наружный рукав предотвращает появление конденсата, «остужает» поверхность, сохраняет температуру транспортируемой среды и снижает шум.

Трубы из меди с внешней термоизоляцией применяются только в тех случаях, когда необходимо снизить воздействие внешней среды на поставляемую системой воду. Нужны они также для того, чтобы предупредить ледяной затор, способный нарушить функционал водопровода.

Самим же медным трубам процессы замерзания с последующим оттаиванием не угрожают. Пластичность меди позволяет сохранять герметичность даже в случае, если трубопроводу пришлось слегка деформироваться под воздействием ледяной пробки.

Дополнительными минусами использования медного проката считаются электропроводимость, а также несовместимость с алюминиевыми и стальными элементами водопровода. Для предотвращения риска поражения током на стадии монтажа следует позаботиться о правильном заземлении оборудования.

Веским недостатком медных труб является возникновение электрохимической коррозии, появляющийся в результате контакта меди с иными материалами:

Характерные особенности материала

Медь относится к химически инертным металлам. В отличие от стали, она не подвергается коррозии, обладает большей пластичностью, гладкостью поверхности. Благодаря химической устойчивости к внешним воздействиям, трубопроводы из меди могут служить около 80 лет без замены.

На поверхности металла образуется зеленоватый карбонат меди или патина. Этот налёт выполняет роль естественного защитного слоя, поэтому его не рекомендуют счищать.

Обратите внимание! Патина является показателем старинности изделия и считается вполне аристократическим налётом. В современном дизайнерском мире патину получают искусственно, для придания вещам благородства.

Единственным недостатком труб и фитингов из меди можно назвать их высокую стоимость. Однако затраченные средства позволят забыть о проблемах с водоснабжением или отоплением навсегда.

Медные коммуникации не поддаются ни внешней, ни внутренней деформации. Для производства труб и комплектующих используют специальную, очищенную медь, которая на 99,9% состоит из химически чистого металла. Для придания медным эстетичности, их хромируют или красят.

Преимущества применения меди

современный пластик не может сравниться по прочности и износостойкости

В основном медь используется из-за своих технологических свойств.

Основное преимущество медного материала — это стойкость к высоким температурам. При достижении температуры в 600 градусов структура металла изменяется и становиться твёрдой, но эластичной. Температура плавления при этом составляет около 1084 градуса. Это позволяет использовать трубопроводы из меди не только для прокладки системы горячей воды, но и также для проведения отопления.
Этот металл отличается ещё и хорошей теплопроводностью, а, значит, использование меди при проведении системы отопления, охлаждения или даже в кулерах компьютера, полностью себя оправдывает.
Медь — это уникальный природный материал, который не покрывается коррозийным налётом и даже через огромный промежуток времени. Может появиться только тонкий зелёный налёт, который легко можно удалить влажной тряпкой. На внутренних стенках труб не оседает известковый налёт. Учитывая эти две специфики материала, трубы имеют тонкую толщину стенок.
Трубы и фитинг, выполненные из медного материала обладают бактерицидными свойствами, поэтому можно не бояться, что через время на трубопроводе начнёт образовываться плесень или грибок.
В отличие от других металлов, медный материал за счёт своей гибкости очень легко устанавливать в короб или стены, при этом можно не бояться, что труба где-то покроется трещинами или лопнет.

Кроме сантехнической и газовой сферы, этот металл используется ещё и в электрике, архитектуре и производстве техники.

Как производятся медные трубы?

Различают два способа производства:

Производство бесшовной медной трубы более распространено. Суть изготовления заключается в холодном прокате заготовочной медной гильзы до нужного диаметра. Для этого:

Нагревают медную болванку и проделывают в ней отверстие на специальном стане – прошивном. Получают заготовочную гильзу. Размер болванки и гильзы зависит от желаемого диаметра будущего изделия.
Гильзу прокатывают на специальных станках, увеличивая диаметр до нужного размера. При изготовлении медной трубы большого диаметра болванку или гильзу могут нагревать несколько раз.

Производство сварной медной трубы проводится с использованием листового материала, который накручивают на заготовку нужного размера. В месте соединения стенок шов заваривают. Такой способ производства встречается все реже.

Эксплуатационные характеристики и физические свойства медных труб зависят от их дальнейшей обработки.

Различают отожжённые и неотожженные изделия.

Отожжённые медные трубы более пластичны. Их транспортировка и продажа осуществляется в бухтах. В одной бухте может быть до 50 м.
Неотожженные трубы продают прямыми отрезками. Они обладают большей жёсткостью в сравнении с трубопрокатом, который не подвергался тепловой обработке.

Обратите внимание! Кроме привычных круглых изделий, производители предлагают медные трубы с квадратным или прямоугольным сечением. Однако их производство дороже, что влияет на конечную цену изделий.

Чем отличается отожженная медная труба от неотожженной

Отличия обусловлены дополнительным отжигом полученного металлопроката.

Путем применения вытяжки, прокатки или прессования получают неотожженные (твердые) трубы. Показатель прочности у них составляет 340-450 Мпа на разрыв, а предел деформации — 6%.

Для изготовления мягкого отвода готовую продукцию подвергают дополнительному обжигу — нагреву до 600-700 градусов. Благодаря термической обработке отожженные медные отводы приобретают большую пластичность и гибкость (предел растяжения доходит до 40% от первоначальной длины).

Их выпускают в бухтах по 25 или 50 метров длиной.

В этой технологии и заключается разница между неотожженными (твердыми) и отожженными видами.

Отожженные отводы благодаря пластичности приобретают такие преимущества, как возможность:

Ускоренного монтажа трубопроводов сложной конфигурации.
Деформироваться, а затем принимать первоначальную форму под механическим воздействием. Достаточно отметить, что отожженные изделия выдерживают до 5 циклов заморозки без каких-либо повреждений.

Стоимость отожженной продукции несколько выше ее неотожженного аналога.

Технология производства отожженных и неотожженных труб

Процесс выглядит так:

Производство меди начинается с добычи сырья. Добываемые руды перерабатываются на обогатительных фабриках.
Из обогащенной руды производят медные концентраты, из которых выплавляют в слитках черновую медь чистотой в 98-99%.
Из этих слитков либо горячим прессованием, либо горячей прокаткой производят трубные заготовки. Далее они проходят этапы холодной катанки, затем холодного волочения, где им задаются необходимые типоразмеры.
Завершающими операциями являются отжиг, чистовое волочение. Мягкие или отожженные трубы подвергают дополнительно отжигу — нагреву до 700 градусов. После остывания изделия приобретают требуемые характеристики.

Преимущества медных труб

Медные трубы обладают следующими положительными качествами:

Устойчивы к коррозии. Их не разрушает перепад температур, эксплуатация в режиме от +200 градусов по Цельсию, замораживание.
Пластичны. В отличие от стальной или чугунной, медная труба не лопнет при замораживании отопительной системы. Хотя коэффициент расширения у меди ниже, чем у железа.
Имеют исключительно гладкие внутренние стенки. Это предотвращает возникновение очагов кальцинации солей на внутренней стенке. Медная труба редко «зарастает» отложениями солей даже при эксплуатации в агрессивных средах.
Термоустойчивость и пластичность позволяют использовать тонкостенные медные трубки, собранные в сложные схемы разводки, при высокотемпературных режимах.

Сферы применения

Существует несколько ситуаций, когда лучше выбрать этот материал:

Актуальный вариант для установки системы отопления из медных труб — подключение к твердотопливному котлу. Связано это с тем, что такие системы подвергаются длительному воздействию высоких температур (свыше 100 градусов по Цельсию).
По сравнению с другими материалами медь лучше, если она сложной формы.
Монтаж будет 100% оправдан, если у хозяина дома достаточно средств, он хочет получить наивысший показатель долговечности.

Рассматривая другие варианты, нужно обратить внимание на пластик или нержавеющую сталь.

Использование медных трубопроводов

Антикоррозийные свойства меди, её пластичность, термоустойчивость, высокая теплопроводность позволяют использовать изделия из этого металла в воздушных, отопительных, водоснабжающих и изоляционных коммуникациях.

В зависимости от диаметра, медные трубы находят применение:

В системах кондиционирования и конвекторного отопления. Здесь используют лёгкие, тонкостенные изделия диаметром 8-10 мм.
В холодильных установках.
В системах водоснабжения для «домашней» разводки. Используют трубы 15-25 мм в диаметре.
В системах автономного отопления. Диаметр от 20 до 32 мм.
В системе водоотведения используют трубы наибольшего диаметра. Слив монтируют диаметром 40-50 мм.

Благодаря долговечности и благородному внешнему виду медные трубы используют часто в качестве предмета интерьера, который выполняет функцию изолятора электрической проводки.

Обратите внимание! Монтаж медных трубопроводов имеет свою специфику, поскольку соединение труб и фитингов проводят без использования резьбы.

Правила подбора труб для различных систем

Каждый трубопровод отличается особыми характеристиками, поэтому при выборе труб следует учитывать все параметры.

Выбор труб для систем водоснабжения и водоотведения

Для системы водоснабжения преимущественно используются трубы круглого сечения диаметром 8 мм – 22 мм. Толщина стенки таких труб не превышает 1 мм.

Чтобы определить оптимальный наружный диаметр медных труб для системы водоснабжения в помещении, специалистами используется сложная математическая формула. Более простой способ определения диаметра следующий:

если давление в водоснабжающей системе превышает 3 атмосферы, то минимальный диаметр составляет 8 мм;
если к коллектору подключается более одного водоразборного крана, то минимальный диаметр труб составляет 15 мм;
если подключение системы водоснабжения производится от центрального коллектора, то устанавливается первая соединительная медная труба диаметр 20 мм;
если в системе вода подается под давлением менее 2 атмосфер, то диаметр устанавливаемых труб соответсвенно увеличивается на один типовой размер, то есть вместо 8 мм следует использовать 10 мм и так далее (таблица типовых размеров ниже);
если длина частного водопровода с точки ввода до точек потребления более 20 м, то для получения нормального напора воды во всех устройствах требуется увеличить номинальные размеры труб также на один типовой размер.

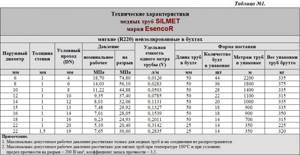

Стандартные типовые параметры медных труб

Для систем водоотведения используются трубы диаметром от 32 мм до 42 мм.

Выбор труб для отопительной системы

Для расчета диаметра трубы в системах отопления используются такие параметры, как:

схема проведения трубопровода;
коэффициент сопротивления трубы;
скорость движения теплоносителя в системе;
диаметры входного и выходного отверстий.

Определить диаметр труб самостоятельно практически невозможно из-за сложности проведения расчетов, поэтому для определения параметра можно воспользоваться таблицей ниже или методикой расчета.

Расчет оптимального диаметра труб для отопительной системы

Диаметр трубы в системе отопления не может быть больше выходного диаметра отопительного оборудования.

О медных трубах в системе отопления подробно рассказано на видео.

Подбор труб для газоснабжения

В зависимости от давления в системе газопроводы разделяются на следующие виды:

с низким давлением (менее 0,005МПа);
с средним давлением (0,005 МПа – 0,3 МПа);
с высоким давлением (более 0,3 МПа).

Медные трубы разрешено применять исключительно при монтаже газопроводов с низким и средним давлением, то есть для бытовых газопроводов.

Рекомендуем: Геотермальное отопление: что это такое, принцип работы системы и варианты для частного дома за счет тепла земли, отзывы владельцев

По нормативным документам для прокладки трубопровода применяются медные трубы:

диаметром не более 15,9 см;
толщиной стенки до 5 мм.

Более точный расчет диаметра производится исключительно специалистами.

Особенности монтажа медных трубопроводов

Главной особенностью монтажа медных трубопроводов является то, что здесь не используют привычное для металла резьбовое соединение.

методом капиллярной пайки;
обжимным соединением.

Капиллярная пайка более распространённый способ соединения таких коммуникаций. Она обеспечивает высокую прочность в месте соединения и хорошую герметичность трубопроводу. Паяное соединение позволяет эксплуатировать коммуникации в условиях высоких температур и давления.

Пайка проводится холодным или высокотемпературным методом. Разница в использовании припоя. Холодная пайка для изделий из меди предпочтительна, поскольку нагрев меняет физические свойства этого металла (отжиг). Для устранения вредного воздействия нагрева, при высокотемпературной пайке изделию дают остыть естественным образом, не ускоряя процесс.

Обратите внимание! Эффект капилляра образуется в месте стыковки только если зазор (между трубой и фитингом под пайку) составляет не более 0,4 мм. Локация подачи припоя значения не имеет.

Для обжимного соединения используют специальные самофиксирующиеся или компрессионные фитинги. Укрепить прессованное соединение помогают хомуты или особые фланцы. Соединение без пайки оставляют доступным для осмотра и контроля. Использование коммуникаций, которые смонтированы при помощи обжимных фитингов, ограничивается холодным водоснабжением без нагнетания давления.

Как паять

В бытовых системах с рабочей температурой применяется низкотемпературная пайка с помощью припоя и специальных фитингов. Пайку рекомендуется применять при устройстве «теплого пола», прокладке системы в стенах, за обшивкой – во всех тех случаях, когда систему невозможно наблюдать визуально.

Подготовка к капиллярной пайке

Для монтажа медных конструкций важно тщательно промерить место прокладки коммуникаций, нарезать заготовки нужных размеров, зачистить, откалибровать, изогнуть.

Для резки труб используют труборез или ножовку с новым полотном. Затем зачищают с помощью напильника торец заготовки, калибруют с помощью ручного калибратора – сначала внутренний диаметр, затем наружный.

Место пайки зачищают с помощью металлических щеток и наждачной бумаги до блеска. Обязательно необходимо очистить заготовку от стружки.

Приспособление для зачистки труб

Низкотемпературная пайка

Для пайки зачищенные места обезжиривают и покрывают флюсом (обе поверхности – и на заготовке, и внутри на фитинге). На одну заготовку надевается специальный фитинг, в фитинг вставляется другая заготовка. Иногда развальцовывают конец одной заготовки и вставляют одну заготовку в другую.

Затем фитинг (место соединения) прогревают горелкой до температуры 250-500°С (температура горения припоев). Прутком припоя прикасаются к краю фитинга или стыку заготовок – припой расплавляется и под воздействием капиллярного эффекта просачивается между фитингом и заготовкой (двумя заготовками). Затем место соединения охлаждают – получается герметичное и прочное паяное соединение.

Следует иметь в виду, что в помещении с чистовой отделкой монтировать таким способом систему отопления нежелательно – открытый огонь от газовой горелки повредит отделке. Нюансы выполнения низкотемпературной пайки можно увидеть на нашем видео:

Маркировка

Маркировка внешнего, внутреннего диаметра и толщины стенки изделия проводится как в мм, так и в английских дюймах. Переводить одно в другое несложно. За 1 дюйм принимают диаметр 25,4 мм. Однако на практике это округляется до привычных 25 мм. Также принято округлять и другие размеры в мм относительно дюйма.

Соответственно, расхожие определения в разговорной речи специалистов звучат так:

диаметр в 50 мм называют двухдюймовым;
труба в 15 мм – полдюймовой;
32 мм – на дюйм с четвертью;
20 мм – на три четверти дюйма.

Существуют специальные таблицы для перевода размеров в дюймах в метрическую систему мер. В таблице «Параметры медных труб ГОСТ 617-90» даётся справочная информация соответствия эквивалентов для внешнего диаметра трубы (включает размер внутреннего + толщина стенок).

Обратите внимание! Двойная система мер объясняется исторически сложившейся мерной системой в дюймах, и принятой позже, метрической системой мер в мм, см, м. Таблицей перевода значений диаметра в дюймах в цифры современной системы мер удобно пользоваться при выборе труб и фитингов, произведённых в разных странах.

Маркировка и стоимость

Трубы для отопления изготавливаются, маркируются согласно ГОСТам. Например, изделия с толщиною стенок 0.8–10 мм изготавливаются по стандартам ГОСТ 617-90. Другое обозначение касается чистоты меди, регулируемая ГОСТ 859-2001. При этом разрешены пометки М1, M1р, М2, M2р, М3, M3.

По маркировке, которая указана на изготавливаемой продукции, можно узнать следующую информацию:

Форма поперечного среза. Обозначаются буквами КР.
Длина — этот показатель имеет разные маркировки. БТ — бухта, МД — мерная, КД — кратная мерность.
Способ изготовления изделия. Если элемент сварной, на нем указывается буква С. На тянутых изделиях ставится буква Д.
Особые эксплуатационные особенности. Например, повышенные технические характеристики обозначаются буквой П. Высокий показатель пластичности — ПП, повышенная точность среза — ПУ, точность — ПС, прочность — ПТ.
Точность изготовления. Стандартный показатель обозначается буквой Н, повышенный — П.

Чтобы визуально понимать, как читать маркировку, нужно разобраться с простым примером — ДКРНМ50х3.0х3100. Расшифровка:

Изготавливается из чистой меди, обозначаемой маркой М1.
Изделие тянутое.
Форма — круглая.
Мягкая.
Внешний диаметр — 50 мм.
Толщина стенок — 3 мм.
Длина изделия — 3100 мм.

Европейские производители применяют особую систему маркировки DIN 1412. На элементы систем водоснабжения, отопления они наносят обозначение EN-1057. Оно включает в себя номер стандарта, по которому изготавливаются трубы, дополнительный элемент входящий в состав — фосфор. Он нужен для повышения устойчивость к появлению ржавчины.

Медные трубы на заводе
