Какую прокладку можно устанавливать при подключении газовой плиты?

Если вы пользуетесь газовыми баллонами в быту, то наверняка знаете, что безопасность должна стоять на первом месте. Согласитесь, ничто не добавляет уверенности так, как спокойствие за себя, своих близких и имущество. В этом смысле все решает прокладка на газовый баллон — очень дешевое и простое средство. От ее качества и размера напрямую зависит безопасность использования оборудования. Было бы неплохо защитить себя от взрыва, разрушений или возможного пожара, не правда ли?

Мы расскажем вам о требованиях к прокладкам и правилах их использования. Вы узнаете, каких они бывают размеров, видов, какие имеют особенности зависимо от применяемых материалов. Вместе с этой информацией вам будет проще сделать выбор по покупке нового или замене старого уплотнителя.

Прокладки используют на многих соединениях. В газовой сфере уплотнители применяют на баллонах, шлангах, трубопроводах. Это делают ради безопасности и с целью минимизировать потери топлива. Прочитайте статью и узнайте об этом больше.

Для чего нужны прокладки на баллон?

Их применяют как уплотняющие детали в точках присоединения вентиля (крана) к горловине газового баллона и к редуктору. В первом случае уплотнитель монтируют на корпус емкости и в горизонтальном положении, во втором — между штуцером крана и редуктором, вертикально. Внутри вентиля также есть прокладки: под маховиком, в корпусе узла и в его клапане.

Уплотнитель исключает или препятствует утечке газа. Резиновые прокладки повышают герметичность, улучшают механические характеристики, сохраняют детали соединений в рабочем состоянии. Без сальников не обойтись в комнатах с маленькими окнами или без них, помещениях с застойным воздухом, непроветриваемых территориях.

Прокладки улучшают работу редукторов. Последние присоединяют при подаче газа через шланг для понижения или стабилизации давления. В процессе обычный показатель в 16—50 или предельный в 150—250 атмосфер доходит до значений от 1 до 16, и вероятность взрыва возрастает по сравнению с состоянием, когда баллон не используют. Уплотнитель риск снижает.

После длительной эксплуатации баллонов уплотнители деформируются. Их меняют примерно так же часто, как и краны баллонов.

Кроме уплотнительных, с газовыми баллонами используют транспортировочные прокладки: кольца одевают на широкую часть корпуса, в 2 местах.

Редукторы к газовым баллонам, шланги. Выбор и установка.

Давление в бытовом газовом баллоне может меняться в довольно больших пределах в зависимости от состава газа (процента пропана в нем) и температуры окружающей среды. Для работы газовой плиты или другого газового оборудования нужно вполне определенное давление. Причем давление для газовых приборов совсем небольшое. Так придумано специально в целях безопасности.

Вашему вниманию подборка материалов:

В

се, что нужно знать об отоплении и климат-контроле Особенности выбора и обслуживания котлов и горелок. Сравнение топлива (газ, дизель, масло, уголь, дрова, электричество). Печи своими руками. Теплоноситель, радиаторы, трубы, теплый пол, циркуляцинные насосы. Чистка дымоходов. Кондиционирование

Для получения низкого давления из высокого внутри баллона применяется редуктор

— устройство, которое поддерживает стабильное давление на выходе вне зависимости от входного.

Газовый редуктор накручивается прямо баллон (тоже в целях безопасности, чтобы минимизировать длину коммуникаций, находящихся под высоким давлением). На баллоне и на прижимной гайке редуктора левая резьба. Так что накручивать надо в ту сторону, в которую обычно мы откручиваем.

Между редуктором и баллоном устанавливается прокладка. Эти прокладки обычно изготавливаются из специальных синтетических материалов или натуральной кожи. Но я использую силиконовые прокладки. Силиконовые прокладки надежнее герметизируют, но они горючи. В случае возникновения пожара такая прокладка прогорит, начнется утечка газа, и произойдет взрыв. Так что применение таких прокладок стандартами запрещено. Гайку редуктора нужно затягивать умеренно. Опасна как недостаточная затяжка (будет проходить газ), так и перетяжка (можно повредить прокладку, гайку, баллон или редуктор). Признаком нормальной затяжки является жесткая фиксация редуктора на баллоне, но при этом усилие, которое необходимо прикладывать для дальнейшей затяжки продолжает оставаться небольшим.

Пропан практически не имеет запаха. Так что его утечку очень трудно обнаружить. Для решения этой проблемы в него добавляют специальные ароматические, противно пахнущие, добавки. Утечка газа становится легко диагностируемой.

Проблема в том, что резиновые газовые трубки, которые обычно используются для подключения редуктора к газовой плите, немного пропускают газ. Объемы этой утечки столь незначительные, что стандарты ее допускают. Но трубка постепенно начинает довольно интенсивно пахнуть этими самыми ароматизаторами. Это сильно усложняет диагностику утечки. Я пробовал покупать импортные шланги, но эффект получается таким же, только через большее время. Постепенно стал применять силиконовые шланги. У силиконового шланга есть два недостатка. Он не армированный (давление небольшое, но все же резиновые шланги зачем-то армируют), и он очень любит перегибаться и перекрывать подачу газа. Идеальным решением стало помещение силиконовой трубки диаметра, подходящего на редуктор, внутрь толстого резинового армированного газового шланга. Нужно выбрать шланг подходящей толщины, чтобы силиконовая трубка легко в него входила. Мажем трубку вазелином. Заталкиваем ее внутрь шланга. Надеваем концы на редуктор и штуцер от плиты и затягиваем хомутами.

Материалы для уплотнителя

В производстве используют паронит, резину и фторопласт.

Благодаря адгезивности паронит плотно заполняет щели и промежутки. Соединения специально защищают графитом, чтобы материал к ним не приклеивался. Биологические и климатические факторы воздействуют на паронит слабо, а уплотнитель с минеральными добавками уцелеет после контакта с агрессивными углеводородами. С превышением идеального размера шайбы эффект от нее становится минимальным.

Резину применяют из-за эластичности, способности к восстановлению формы. Среди свойств еще отмечают аморфность и упругость. Последний показатель растет вместе с температурой среды. Твердость регулируют степенью вулканизации, пластификаторами и наполнителями.

Уплотнители изготавливают из бутадиен-нитрильного каучука с верхним пределом температуры на уровне +120…+130 °C и фторкаучука, который выдерживает до +150…+200 °C.

Фторопласт проявляет устойчивость к химическим и коррозийным процессам. У материала также выявили атмосферостойкость, тепло- и морозостойкость. Из-за низкой газопроницаемости фторопласт стали применять в частных домах и бытовых газовых разводках. После возгорания он быстро затухает, а коэффициент трения находится в пределах 0,4—0,05 при нагрузке 1—20 кгс/см².

На практике используют и силиконовые профили, но общие стандарты безопасности запрещают устанавливать материал на газовом и огневом оборудовании. Силикон надежно герметизирует, проявляет высокую температурную стойкость, но легко воспламеняется.

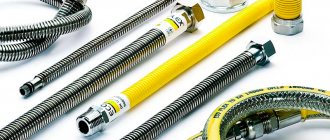

Разновидности газовых гибких рукавов

Нынешний рынок предлагает достаточно обширный перечень газовых шлангов. Помимо материала, понадобится выбрать еще и производителя. И в данном случае лучше не экономить. Вещь покупается один раз и на долго. Сэкономив 500 рублей, можно потом сильно потратиться на здоровье и ремонт, если труба начнет пропускать газ. Поэтому разберемся для начала в разновидностях.

Резинотканевый


Имеет очень много преимуществ, которые позволяют использовать его в газовой системе:

  • легкий монтаж;
  • хорошая гибкость;
  • невысокая стоимость;
  • различные размеры;
  • отличная электроизоляция.

Недостатком таких резиновых деталей является плохая жесткость. Сегодня промышленность выпускает шланги из специального материала высокой эластичности. Поэтому срок их эксплуатации может достигать 10 лет.

Очень важно! Подсоединение должно осуществляться только специальным газовым шлангом. Запрещается использовать водопроводные шланги, тем более самопальные.. Стоимость таких шлангов обычно не превышает 7 долларов

Стоимость таких шлангов обычно не превышает 7 долларов.

Сильфонный металлический

Профессиональные газовщики считают его самым подходящим для газовых систем. Срок эксплуатации таких шлангов может быть больше 25 лет. Он без каких-либо сложностей подключается к газовой плите. Сильфонные системы могут подсоединяться к котлам и колонкам, причем они совершенно безопасны.

Если у вас на кухне стоит газовая плита, оборудованная электрическим розжигом, чтобы подсоединить сильфонное устройство, между ним и краном создается особое изолирующее соединение.

Данный тип шланга свободно гнется и может выдержать большое давление, достигающее 6 атмосфер. Он выдерживает значительный перепад температур начиная от -50 градусов и заканчивая нагревом до 200 градусов. Главным недостатком сильфонного шланга считается его стоимость. Она во много раз выше аналогичных газовых подводок.

К преимуществам таких сильфонных металлических систем можно отнести:

  • изготавливается из нержавейки;
  • соответствует ГОСТу;
  • отвечает всем техническим требованиям;
  • защищен от любых механических воздействий специальным полимерным покрытием;
  • способен выдержать любое механическое воздействие;
  • гарантийный срок эксплуатации превышает 30 лет;
  • выдерживает напряжение в 1500 Вольт.

Кислородный


Его также можно подключать к газовым плитам, однако при этом нужно учесть несколько очень важных моментов:

  1. Внутренний диаметр должен превышать 16 миллиметров;
  2. Поверхность, контактирующая с кислородом, должна быть хорошо очищена от масла. В противном случае шланг перегреется и произойдет повреждение материала.

К достоинствам кислородных шлангов относятся следующие характеристики:

  • выдерживает повышенное давление. Оно может достигать 20 атмосфер;
  • очень простая установка;
  • низкая стоимость;
  • богатый ассортимент;
  • не проводит электрический ток.

Линейка размеров и модели прокладок

Эффективность прокладки для газового баллона зависит от ее размеров и габаритов агрегата. В случае с транспортировочными кольцами внутренний диаметр должен быть немного меньше диаметра баллона. Для уплотняющих колец внутри соединений имеет значение точное соответствие по габаритам.

Шайбы для наружных конструкций подбирают по внешнему и внутреннему диаметру. Все виды уплотняющих прокладок испытывают большие нагрузки, поэтому их совместимость с оборудованием зависит от показателей давления.

Кольца для горловин и редукторов имеют плоскую конфигурацию. Их размеры регулирует ГОСТ 15180-86. В документе описали параметры плоских эластичных прокладок из фторопласта, паронита, резины и материалов на их основе. Стандартизированными изделиями уплотняют фланцы и соединительные части, которыми являются элементы крана газового баллона и различные фитинги.

Размерный ряд прокладок соотносится с условным проходом (DN, Dу) в миллиметрах и условным давлением (PN, Pном, Pу) в МПа. Оба показателя также называют номинальными.

Первый отображает внутренний диаметр конструктивного элемента, по которому движется газ. Номинальное давление выступает в качестве условного показателя, который установили исходя из расчетов прочности при температуре +20 °C.

Размеры уплотнительных прокладок по ГОСТу:

Условный проход (DN), ммУсловное давление (PN), МПаНаружный диаметр прокладки (D), ммВнутренний диаметр прокладки (d), мм
100,1 – 0,633814
101,0 – 4,04514
150,1 – 0,634320
151,0 – 4,05020
200,1 – 0,635325
201,0 – 4,06025
250,1 – 0,636329
251,0 – 4,06929
320,1 – 0,637538
321,0 – 4,08138
400,1 – 0,638545
401,0 – 4,09145
500,1 – 0,639557
501,0 – 4,010657
650,1 – 0,6311575
651,0 – 4,012675

Требования к уплотнительным изделиям

Прокладка должна соответствовать чертежу. Смещение формы допускается в пределах на размер, который указывают в специальных таблицах.

На рабочих поверхностях (Р) нельзя ставить шайбы с трещинами, пузырями или пористостью. В случае с нерабочими (НР) не используют только прокладки с трещинами, а по другим параметрам делают исключение.

На поверхностях обоих типов можно устанавливать прокладки с некоторыми дефектами, если они не превышают допустимые значения:

  1. Отпечаток на поверхности изделия. При глубине, длине и ширине, допустимой для размера прокладки.
  2. Скол длиной до 0,3—1,5 мм, в зависимости от толщины уплотнителя.
  3. Выпрессовка высотой до 0,3—1,5 мм. Значение тоже зависит от толщины шайбы.
  4. Углубления, возвышения и включения. До 0,3—5 мм.
  5. Недооформленность. До 0,3—5 мм, исходя из толщины прокладки.
  6. Втянутая кромка. С размером до 0,3—1 мм.

Перед установкой прокладки очищают от грязи и пыли и таким же образом готовят целевую поверхность. Кольца крепят без ударных нагрузок, при непродолжительном растяжении.

Состояние уплотняющей прокладки можно определять по узлу, в котором она установлена. После смены агрегата или снятия самого изделия она подлежит дальнейшей эксплуатации в случае неизменности внешнего вида, сохранения габаритов.

Критерии распространяются в том числе на уплотнители и транспортировочные кольца для газовых баллонов с пропаном на 2, 5, 10, 12, 15, 20, 27, 40, 50 литров и более. Под нормы подпадают изделия для баллонов с метаном на 47, 50, 67, 80, 85, 96, 100, 123, 132, 160 и 185 литров.

Похожие товары

Прокладка фторопластовая MasterPof набор 4 шт

Доставка онлайн-заказов

Товары, заказанные в интернет-магазине ОБИ, доставляются по Санкт-Петербургу и Ленинградской области в пределах 50 км от КАД. Стоимость доставки автоматически рассчитывается при оформлении онлайн-заказа, исходя из веса товара и зоны доставки.

Минимальная сумма заказа для бесплатной доставки:

Доставим Ваш заказ бесплатно, если адрес доставки располагается в первой зоне доставки онлайн-заказов, а также:

  • >3 000,00 ₽ — для заказов весом до 5,0 кг
  • >8 000,00 ₽ — для заказов весом до 30,0 кг

Курьерская служба доставляет малогабаритные заказы (весом до 30 кг) до дверей покупателя, крупногабаритные — до подъезда (калитки, ворот) дома. Доставка включает бесплатную выгрузку товаров из машины и их перенос в пределах 10 м.

Дата и время доставки

Доставка на следующий день возможна при размещении заказа до 18:00. Вам будет предложен на выбор один из двух 7-часовых интервалов доставки:

  • — с 10:00 до 16:00
  • — с 15:00 до 22:00

Если вы хотите сократить период ожидания, за дополнительную плату можно выбрать один из 3-часовых интервалов доставки:

  • — с 10:00 до 13:00 +350,00 ₽.
  • — с 13:00 до 16:00 +300,00 ₽.
  • — с 16:00 до 19:00 +300,00 ₽.
  • — с 19:00 до 22:00 +350,00 ₽.

Перенос даты и изменение временного интервала доставки возможно не позднее, чем за 24 часа до согласованной ранее даты и времени.

Подробнее ознакомиться с условиями работы курьерской службы можно в разделе Доставка интернет-заказов.

Порядок замены прокладки

Смена уплотнительного кольца на горловине корпуса часто совпадает с заменой вентиля. Прокладку обновляют, если выявляют проблему с ней или краном.

К замене вентиля прибегают, если:

  • не удается сдвинуть маховик, прокручивать его стало труднее;
  • есть деформация вентиля или его деталей;
  • в помещении ощущается запах газа;
  • не состоялся плановый технический осмотр.

Прокладки меняют с точным алгоритмом действий. Сперва сам баллон относят как можно дальше от построек. Маховик вентиля медленно откручивают, после чего выпускают газ. Вентиль аккуратно демонтируют, плавно и не повреждая корпус.

Оставшийся в баллоне конденсат выливают. Затем остаются простые технические действия: установить новую прокладку, другой вентиль (если нужно). В конце проверяют герметичность.

Самостоятельные манипуляции запрещают правила, но в крайнем случае и при наличии навыков можно не ждать специалистов. Некоторые разновидности вентилей можно частично разбирать в помещении и без спуска газа, например для замены внутренних сальников.

Замена прокладки между вентилем и редуктором заберет меньше времени. Достаточно будет перекрыть маховик, отсоединить редуктор и установить уплотнитель между его гайкой и штуцером крана.

Некоторые редукторы работают не через вентиль, а сразу от баллона. В таком случае его следует отнести на улицу, чтобы выпустить газ.

Проверка герметичности газовых соединений

После установки редуктора (после каждой заправки баллона) необходимо проверить герметичность соединения и самого редуктора. Редукторы со временем изнашиваются и могут начать пропускать газ. Для проверки герметичности проще всего использовать жидкость для мыльных пузырей. Наносим ее на места соединений, на сам редуктор и на места соединения трубок с редуктором и штуцером. Открываем вентиль баллона. Если утечка есть, то появится пузырение.

(читать дальше…) :: (в начало статьи)

123

:: Поиск

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи. сообщений.

Как узнать, сколько газа в баллоне? Давление после заправки и в процессе эксплуатации Как узнать наполненность баллона. Какое давление газа при замене гарантировано. Как связано давление в пропановом баллоне и количество оставшегося газа? Как определить, полностью ли заправили баллон или обманули? Читать дальше…

Здравствуйте. Хотел приобрести газовую пушку на магистральном газе, но давления не хватило, пушка не загорается. Звонил что бы узнать давление газа в магистрали, но в газовой службе не дают ответа. Скажите, чем (каким прибором компрессором) можно нагнетать 2,5 атмосферы для газовой пушки. Возможно ли это, спасибо за помощь Читать ответ…

Если нет централизованного газопровода, можно ли использовать баллон для подключения газовой колонки? Читать ответ…

Поменял редуктор на газовом баллоне, и, при открытии вентиля, газ под высоким давлением вышел через конфорки. Снова поставил старый редуктор, но теперь, приоткрытом вентиле и выключенных конфорках уходит газ. При поджиге спичкой происходит кратковременая вспышка. Что делать? Есть запах газа. Читать ответ…

Скажите, баллон нужно закрывать после каждого использования, или для длительного неиспользования Читать ответ…

Может ли редуктор под давлением постепенно откручиваться от баллона. Читать ответ…

Где приобрести уплотнительные кольца для газового вентиля баллона Читать ответ…

Функции газового редуктора при опустошении баллона. Читать ответ…

Еще статьи

Отопление газовыми баллонами, баллонным сжиженным газом, пропаном, про… Делюсь опытом отопления дома баллонным газом….

Редуктор газовый. Принцип работы. Устройство. Регулировка выходного да… Как устроен газовый редуктор. Принцип действия. Как отрегулировать давление на в…

Неисправности кранов плиты. Почему погасает, не регулируется огонь? … Обзор неисправностей кухонной газовой плиты. Слабое или слишком сильное горение,…

Вязание. Ажурный стиль, Ажурная свежесть, Восточная сладость, Ажурные … Как вывязать следующие узоры: Ажурный стиль, Ажурная свежесть, Восточная сладост…

Вязание. Листочек в фигурном обрамлении, Веселые ромбики, Ажурные рядо… Как вывязать следующие узоры: Листочек в фигурном обрамлении, Веселые ромбики, А…

Вязание. Рядочки из цветов. Плетенная малинка. Рисунки. Схемы узоров… Как вывязать следующие узоры: Рядочки из цветов. Плетенная малинка. Подробная ин…

Вязание. Горизонтальная штриховка. Кудряшки. Звездное небо. Рисунки. С… Как вывязать следующие узоры: Горизонтальная штриховка. Кудряшки. Звездное небо….

Вязание. Березовые листочки. Воздушность. Рисунки. Схемы узоров… Как вывязать следующие узоры: Березовые листочки. Воздушность. Подробная инструк…

Выводы и полезное видео по теме

Устранение утечки газа с помощью подручных инструментов и замена внутренней прокладки вентиля:

Уплотняющие элементы на газовых баллонах следует менять при первых признаках повреждений или потери герметичности. Их изготавливают из трудновоспламеняющихся материалов вроде паронита, фторопласта и специальной резины. Кольца выпускают для емкостей и узлов любых размеров, поэтому за качество уплотнения можно не сомневаться.

В магазинах хозтоваров есть прокладки для газовых баллонов на 12, 27, 50 л и емкостей с менее распространенными размерами. Сами баллоны следует хранить вне жилых домов, квартир и технических этажей, в стороне от путей эвакуации.

Пишите комментарии по теме статьи, задавайте вопросы, обменивайтесь важной информацией. Если вы покупали прокладку на газовый баллон, расскажите, из какого материала приобрели изделие и довольны ли его качеством. Блок для связи расположен ниже.

Некоторые материалы могут использоваться в качестве замены парониту, в зависимости от условий эксплуатации.

Паронит – это прокладочный листовой материал. Его производят путем прессования каучука, асбеста и порошковых составляющих. Материал нашел широкое применение во многих сферах – газовой промышленности, при обустройстве горячего и холодного водоснабжения, в металлообработке и электроннике, в нефтегазовой и химической промышленности и во многих других сферах. Паронит следует с осторожностью применять в системах, где существуют резкие температурные перепады.

Виды

Соединительные шланги для приборов бытового использования необходимы в каждом доме. Для того чтобы осуществить процесс их присоединения к газовым плитам, колонкам или котлам, стоит использовать некоторые дополнительные элементы, такие как переходник, прокладки и многое другое.

Диэлектрическая вставка

Диэлектрическая муфта является фитингом-отсекателем, что способствует защите центров приборов, которые потребляют газ, от блуждающего тока и его влияния. Данный узел является очень важным и эффективным. Его врезают на стечении кранов и подводок к прибору, что потребляет газ. А также вставку фиксируют между редукторами и газовыми счетчиками. На случай ее отсутствия работоспособность приборов страдает от блуждающего тока, так как они довольно восприимчивы к скачкам тока.

Но также в трубопроводе может произойти образование искры, которая повлечет за собой пожар. Именно поэтому установка диэлектрических вставок является обязательной согласно правилам безопасности пользования газовым оборудованием.

В настоящее время существует несколько видов данного приспособления.

  • Диэлектрические муфты, имеющие резьбовые торцы. Их монтаж происходит между газопроводами и приборами, что работают на голубом топливе.
  • Диэлектрические втулки. Данные приспособления имеют вид вкладышей, что не проводят ток. Установка втулок осуществляется на месте сопряжения деталей газопровода.

Хомут

Основным предназначением червячного хомута является надежность фиксации, а также герметичность во время процесса подключения газового оборудования, где используется резиновый шланг и штуцеры. Материалом для изготовления хомутов является оцинкованная сталь, которая обеспечивает элемент прочностью, долговечностью и удобством при монтаже. Благодаря вышеперечисленным особенностям хомуты обеспечивают герметичность систем.

Данный вид комплектующих имеет различные типы сечения, благодаря чему их можно подбирать в соответствии с сечением трубопроводов. Червячная зажимная конструкция имеет вид цельной стальной ленты, которую необходимо надевать на шланг, после чего зажимать при помощи винта регулировки. В некоторых хомутах имеются дополнительные детали, которые способствуют большей плотности соединения.

Тройник

Во время прокладывания трубопроводов из ПВХ нередко возникает необходимость в разделении потоков. Данную функцию выполняют тройники, которые имеют вид трубопроводной арматуры. Газовый тройник может быть прямым, а также переходным. Судя по способу присоединения к трубе – приварным, резьбовым.

Штампованный вариант имеет возможность выдерживать от –30 до +3000 градусов Цельсия. Их изготавливают из труб, что лишены швов. Сварные изделия, в свою очередь, производят из листовой стали и свариваются по швам. Существует классификация тройников по типу креплений:

  • сварной;
  • фланцевый;
  • резьбовой.

Резиновая прокладка

Быстроразъемные резиновые фланцевые прокладки по-другому называются межфланцевыми. Они имеют вид резинового кольца и применяются для уплотнения и улучшения герметичности фланцевого соединения.

Паронит или фторопласт – что лучше?

На природный газ устанавливают только прокладки, произведенные из паронита. Несмотря на то, что давление газа небольшое, в данном случае решающую роль играет пожароопасность. При возникновении возгорания паронитовые прокладки дадут дополнительное время на свое прогорание, в то время как фторопласт может «потечь» от обычного нагрева близко расположенной газовой конфорки. В связи с этим, основные параметры выбора паронитовых прокладок базируются на температуре эксплуатации, скорости и катастрофичности отказа.

Для проведения сантехнических работ целесообразнее заменить паронит фторопластом. Он хорошо переносит воздействие высоких температур, агрессивных сред и высокого давления. Фторопластовая прокладка является самым инертным материалом в условиях эксплуатации, например, полотенцесушителя. Следовательно, обеспечит долговечность конструкции.

Паронит или силикон?

По сравнению с силиконом, паронит более теплостоек, в то время как силикон целесообразно применять при низких температурах. Силиконовые прокладки применяются для трубопроводов с маленьким давлением и относительно низкими температурными характеристиками. Их используют при обустройстве внутренней системы водопровода в помещении.

При температуре более 150 градусов силикон можно использовать лишь кратковременно. При недостатке или отсутствии поступления кислорода в систему данный материал размягчается – возникает пористость и снижается твердость, следовательно, прочность изделия снижается. Если в конструкции предполагаются вышеперечисленные условия, рекомендовано применять паронитовые прокладки.

Наша продукция:

  • 2.196
  • 2.82

Для повышения механической прочности паронита, может применяться армирование металлической сеткой. Получаемый в результате этого материал имеет наименование ферронит или по определению ГОСТа – паронит армированный (ПА).

Прокладка паронитовая (ГОСТ 481-80) делится на несколько типов, подходящих разным видам соединений:

  • уплотнитель для фланцев;
  • уплотнитель для газа;
  • для радиаторов;
  • для воды.

производит и реализует паронитовые прокладки для нефтегазовой промышленности, сферы коммунального хозяйства, металлургической отрасли, пищевой промышленности, для ремонтно-строительных задач, торговых домов, магазинов.

Паронит или картон?

Для установки в системе двигателя лучше использовать паронит. Он не разъедается синтетикой, в то время как картон разъедается водой, если затянут неплотно. Помимо этого, паронит всегда можно подтянуть, а картон подлежит только замене.

По сравнению с картоном, паронит более предпочтительный вариант. Прокладки, произведенные из картона, не используются в газовой системе и системе водоснабжения в связи со своими «низкими» техническими характеристиками.

АО «Тамбов АТИ» – производитель прокладок из паронита

Наше предприятие изготавливает прокладки из любых материалов – паронита (асбестового и беазасбетового), фторопласта, терморасширенного графита, резины ТМКЩ, МБС и картона, в том числе и по индивидуальным заказам. По вопросам приобретения или заявки на изготовление обращайтесь в отдел продаж по многоканальному телефону в Москве +7 (495) 789-69-88.

Если вы пользуетесь газовыми баллонами в быту, то наверняка знаете, что безопасность должна стоять на первом месте. Согласитесь, ничто не добавляет уверенности так, как спокойствие за себя, своих близких и имущество. В этом смысле все решает прокладка на газовый баллон — очень дешевое и простое средство. От ее качества и размера напрямую зависит безопасность использования оборудования. Было бы неплохо защитить себя от взрыва, разрушений или возможного пожара, не правда ли?

Мы расскажем вам о требованиях к прокладкам и правилах их использования. Вы узнаете, каких они бывают размеров, видов, какие имеют особенности зависимо от применяемых материалов. Вместе с этой информацией вам будет проще сделать выбор по покупке нового или замене старого уплотнителя.

Прокладки используют на многих соединениях. В газовой сфере уплотнители применяют на баллонах, шлангах, трубопроводах. Это делают ради безопасности и с целью минимизировать потери топлива. Прочитайте статью и узнайте об этом больше.

Техника безопасности

Любые монтажные работы, производимые с газовыми приборами, требуют обязательного выполнения всех требований техники безопасности. Подключенный гибкий шланг обязательно должен быть всегда перед глазами. Категорически запрещается его закрывать. Он должен быть всегда расположен в доступном для визуального осмотра, месте.


Запрещается пользоваться газовым рукавом нестандартных размеров. Они должны соответствовать существующим нормативным документам.

Шланг не нужно красить, так как краска может стать причиной его быстрого растрескивания. Если вы хотите сделать внешний вид рукава красивее, его можно закрыть самоклеящейся бумагой.

Напрямую соединяется резиновый рукав с краном, если он расположен на отпуске. Если резьба имеет нестандартные размеры, разрешается использовать переходник.

При эксплуатации газовой техники очень важно соблюдать правила безопасности и существующие нормы эксплуатации. От этого зависит пожаробезопасность установок, работающих на газу

Для чего нужны прокладки на баллон?

Их применяют как уплотняющие детали в точках присоединения вентиля (крана) к горловине газового баллона и к редуктору. В первом случае уплотнитель монтируют на корпус емкости и в горизонтальном положении, во втором — между штуцером крана и редуктором, вертикально. Внутри вентиля также есть прокладки: под маховиком, в корпусе узла и в его клапане.

Уплотнитель исключает или препятствует утечке газа. Резиновые прокладки повышают герметичность, улучшают механические характеристики, сохраняют детали соединений в рабочем состоянии. Без сальников не обойтись в комнатах с маленькими окнами или без них, помещениях с застойным воздухом, непроветриваемых территориях.

Прокладки улучшают работу редукторов. Последние присоединяют при подаче газа через шланг для понижения или стабилизации давления. В процессе обычный показатель в 16—50 или предельный в 150—250 атмосфер доходит до значений от 1 до 16, и вероятность взрыва возрастает по сравнению с состоянием, когда баллон не используют. Уплотнитель риск снижает.

После длительной эксплуатации баллонов уплотнители деформируются. Их меняют примерно так же часто, как и краны баллонов.

Кроме уплотнительных, с газовыми баллонами используют транспортировочные прокладки: кольца одевают на широкую часть корпуса, в 2 местах.

Подключение газовой плиты самостоятельно

Такой вариант сотрудничества будет удобен и нам и Вам.

Чаще всего, мы включаем в эксплуатацию шланги сильфного типа UDI-GAS. Эти шланги могут быть использованы для:

— работы с газовой сетью отопительных систем, бытовых систем нагревательного оборудования, которые работают от газовых магистралей и баллонов;

— работ с теплоносителями на жидком топливе (ТОСОЛ);

— работ бытовой техники с неагрессивными жидкостями разной температуры.

При установке этого типа шланга будут использованы следующие расходные материалы:

— шланг AISI 316L из нержавейки аустенитного типа;

— приваренные к шлангу концевые фитинги, также из нержавеющей стали, маркировка AISI 303;

— накидные гайки из нержавейки или никелированной латуни;

— прокладки под гайки из алюминия.

Установка предусматривает, что шланг сможет выдержать температуру от -50 до 130 градусов, критическое давление в 33 атмосферы при номинальном давлении 11 атмосфер.

Данное оборудование позволяет нам гарантировать Вам безопасность и длительный срок службы установки. Не шутите с газовым шлангом, пригласите для его установки опытного мастера. Мастера, для которого подключение газового шланга не в новинку.

Просмотры: 6560

Материалы для уплотнителя

В производстве используют паронит, резину и фторопласт.

Благодаря адгезивности паронит плотно заполняет щели и промежутки. Соединения специально защищают графитом, чтобы материал к ним не приклеивался. Биологические и климатические факторы воздействуют на паронит слабо, а уплотнитель с минеральными добавками уцелеет после контакта с агрессивными углеводородами. С превышением идеального размера шайбы эффект от нее становится минимальным.

Резину применяют из-за эластичности, способности к восстановлению формы. Среди свойств еще отмечают аморфность и упругость. Последний показатель растет вместе с температурой среды. Твердость регулируют степенью вулканизации, пластификаторами и наполнителями.

Уплотнители изготавливают из бутадиен-нитрильного каучука с верхним пределом температуры на уровне +120…+130 °C и фторкаучука, который выдерживает до +150…+200 °C.

Фторопласт проявляет устойчивость к химическим и коррозийным процессам. У материала также выявили атмосферостойкость, тепло- и морозостойкость. Из-за низкой газопроницаемости фторопласт стали применять в частных домах и бытовых газовых разводках. После возгорания он быстро затухает, а коэффициент трения находится в пределах 0,4—0,05 при нагрузке 1—20 кгс/см².

На практике используют и силиконовые профили, но общие стандарты безопасности запрещают устанавливать материал на газовом и огневом оборудовании. Силикон надежно герметизирует, проявляет высокую температурную стойкость, но легко воспламеняется.

Линейка размеров и модели прокладок

Эффективность прокладки для газового баллона зависит от ее размеров и габаритов агрегата. В случае с транспортировочными кольцами внутренний диаметр должен быть немного меньше диаметра баллона. Для уплотняющих колец внутри соединений имеет значение точное соответствие по габаритам.

Шайбы для наружных конструкций подбирают по внешнему и внутреннему диаметру. Все виды уплотняющих прокладок испытывают большие нагрузки, поэтому их совместимость с оборудованием зависит от показателей давления.

Кольца для горловин и редукторов имеют плоскую конфигурацию. Их размеры регулирует ГОСТ 15180-86. В документе описали параметры плоских эластичных прокладок из фторопласта, паронита, резины и материалов на их основе. Стандартизированными изделиями уплотняют фланцы и соединительные части, которыми являются элементы крана газового баллона и различные фитинги.

Как выбрать?

Для газового шланга стоит выбирать только качественные комплектующие, так как от них зависит безопасность. Вот почему стоит отдавать предпочтение только товарам, которые имеют сертификаты качества.

При выборе диэлектрической муфты стоит в первую очередь определиться с диаметром ее резьбы:

  • 15 мм;
  • 20 мм;
  • 25 мм.

Благодаря вышеперечисленным разновидностям резьбы установка муфт происходит абсолютно точно, так как в настоящее время муфты с другими показателями не используют. А также пользователь может подобрать идеальный вариант вставки для газопровода по типу соединения:

  • «бочонок», когда два конца оснащены наружной резьбой;
  • «бочонок», когда один конец имеет внутреннюю, а второй внешнюю резьбу;
  • «муфта» – две стороны оснащены внутренней резьбой.

Среди проверенных производителей качественных диэлектрических втулок можно выделить такие марки: TuboFlex, Lavita, а также модели Viega Sanpress 2267-22X1 и Viega G3 Sanpress 2267-20X1.

Червячные хомуты для шлангов могут иметь одну или несколько вспомогательных. Данными элементами можно считать ленты и винты

При выборе приспособления стоит обратить внимание на силу прижима винта, то есть при слабом прижатии он способен перескакивать резьбу, а при чрезмерном – прокручивается. Хомуты не являются универсальными, поэтому для каждого типа шлангов стоит подбирать правильное приспособление

Например, ABA Nova подходит для жесткого армированного шланга, а «Шору А» для силиконовых с повышенной мягкостью.

При выборе тройника для газового шланга 9 мм стоит отдать предпочтение приспособлению из латуни. Такой вид тройника довольно популярен в настоящее время, так как он способствует простому разветвлению на несколько газовых потребителей. Идеальным дополнением к нему станет червячный хомут.

При выборе прокладок для газового шланга большинство потребителей отдает предпочтение резиновым. Покупка данного вида приспособлений обусловлена их преимуществами:

  • низкой газопроницаемостью;
  • высокой усталостной прочностью;
  • устойчивостью к стираниям;
  • доступной ценой.

Требования к уплотнительным изделиям

Прокладка должна соответствовать чертежу. Смещение формы допускается в пределах на размер, который указывают в специальных таблицах.

На рабочих поверхностях (Р) нельзя ставить шайбы с трещинами, пузырями или пористостью. В случае с нерабочими (НР) не используют только прокладки с трещинами, а по другим параметрам делают исключение.

На поверхностях обоих типов можно устанавливать прокладки с некоторыми дефектами, если они не превышают допустимые значения:

  1. Отпечаток на поверхности изделия. При глубине, длине и ширине, допустимой для размера прокладки.
  2. Скол длиной до 0,3—1,5 мм, в зависимости от толщины уплотнителя.
  3. Выпрессовка высотой до 0,3—1,5 мм. Значение тоже зависит от толщины шайбы.
  4. Углубления, возвышения и включения. До 0,3—5 мм.
  5. Недооформленность. До 0,3—5 мм, исходя из толщины прокладки.
  6. Втянутая кромка. С размером до 0,3—1 мм.

Перед установкой прокладки очищают от грязи и пыли и таким же образом готовят целевую поверхность. Кольца крепят без ударных нагрузок, при непродолжительном растяжении.

Состояние уплотняющей прокладки можно определять по узлу, в котором она установлена. После смены агрегата или снятия самого изделия она подлежит дальнейшей эксплуатации в случае неизменности внешнего вида, сохранения габаритов.

Критерии распространяются в том числе на уплотнители и транспортировочные кольца для газовых баллонов с пропаном на 2, 5, 10, 12, 15, 20, 27, 40, 50 литров и более. Под нормы подпадают изделия для баллонов с метаном на 47, 50, 67, 80, 85, 96, 100, 123, 132, 160 и 185 литров.

Порядок замены прокладки

Смена уплотнительного кольца на горловине корпуса часто совпадает с заменой вентиля. Прокладку обновляют, если выявляют проблему с ней или краном.

К замене вентиля прибегают, если:

  • не удается сдвинуть маховик, прокручивать его стало труднее;
  • есть деформация вентиля или его деталей;
  • в помещении ощущается запах газа;
  • не состоялся плановый технический осмотр.

Прокладки меняют с точным алгоритмом действий. Сперва сам баллон относят как можно дальше от построек. Маховик вентиля медленно откручивают, после чего выпускают газ. Вентиль аккуратно демонтируют, плавно и не повреждая корпус.

Оставшийся в баллоне конденсат выливают. Затем остаются простые технические действия: установить новую прокладку, другой вентиль (если нужно). В конце проверяют герметичность.

Самостоятельные манипуляции запрещают правила, но в крайнем случае и при наличии навыков можно не ждать специалистов. Некоторые разновидности вентилей можно частично разбирать в помещении и без спуска газа, например для замены внутренних сальников.

Замена прокладки между вентилем и редуктором заберет меньше времени. Достаточно будет перекрыть маховик, отсоединить редуктор и установить уплотнитель между его гайкой и штуцером крана.

Некоторые редукторы работают не через вентиль, а сразу от баллона. В таком случае его следует отнести на улицу, чтобы выпустить газ.

Обязательные меры предосторожности

Перед заменой вентиля газового баллона необходимо использовать меры предосторожности. Работы должны проводиться так, чтобы обезопасить человека от потенциальных опасностей и сохранить оборудование в рабочем состоянии

Используются следующие меры предосторожности при подготовительных работах по замене газового вентиля:

  1. Стравливать остатки содержимого баллона можно только на открытом пространстве. Исключение можно делать только для азота, воздуха и аргона.
  2. Рабочее помещение должно быть хорошо проветриваемым, хотя желательно проводить работы на улице.
  3. В пределах рабочего места должен находиться только один закрытый газовый баллон.
  4. Откручивать маховик необходимо медленно с целью предупреждения его электризации.
  5. К замене вентиля можно приступать только после окончательного выравнивания давления в баллоне и снаружи.

При вкручивании вентиля в баллон используется фум-лента или специальные смазки, которые обеспечивают повышенную герметичность и прочность соединения. При замене крана такие уплотнители сильно усложняют процесс его демонтажа. Для решения этой проблемы можно разогреть вентиль феном.


Экономить на газовой фум-ленте не стоит, ведь качественный материал избавит от необходимости перекручивать вентиль из-за утечек газа

Нагревать запорную арматуру можно только после стравливания газа с баллона и закрытия крана. В таком случае процедура безопасна и не приведет к непредсказуемым ситуациям.

Альтернативой фену может стать обматывание вентиля тканью с последующим обливанием её кипятком. При таком методе нагрева на выходной штуцер следует накрутить любую подходящую заглушку для предупреждения попадания туда воды.

После соблюдения всех мер предосторожности и прогрева запорной арматуры можно приступать к выкручиванию вентиля, что в домашних условиях может стать нелегкой задачей. Если кроме замены запорного устройства баллона вам потребуется еще и замена крана, установленного на газовый трубопровод, советуем изучить порядок и правила выполнения этой работы

Если кроме замены запорного устройства баллона вам потребуется еще и замена крана, установленного на газовый трубопровод, советуем изучить порядок и правила выполнения этой работы.

Выводы и полезное видео по теме

Устранение утечки газа с помощью подручных инструментов и замена внутренней прокладки вентиля:

Уплотняющие элементы на газовых баллонах следует менять при первых признаках повреждений или потери герметичности. Их изготавливают из трудновоспламеняющихся материалов вроде паронита, фторопласта и специальной резины. Кольца выпускают для емкостей и узлов любых размеров, поэтому за качество уплотнения можно не сомневаться.

В магазинах хозтоваров есть прокладки для газовых баллонов на 12, 27, 50 л и емкостей с менее распространенными размерами. Сами баллоны следует хранить вне жилых домов, квартир и технических этажей, в стороне от путей эвакуации.

Пишите комментарии по теме статьи, задавайте вопросы, обменивайтесь важной информацией. Если вы покупали прокладку на газовый баллон, расскажите, из какого материала приобрели изделие и довольны ли его качеством. Блок для связи расположен ниже.

Как грамотно подобрать газовый шланг

Приобретать такие устройства необходимо только в специальных магазинах, которые имеют сертификаты на каждое изделие.

Очень важно! Никогда не приобретайте Китайские шланги. У них даже рукава, имеющие лицензию, изготавливаются из особо тонкой резины

Она очень быстро приходит в негодность. В стране выпускается большое количество подделок, которые трудно отличить от настоящих.


Оплетка газового шланга должна иметь желтую отметку. Она ставится только на газовый шланг, на водопроводном ставится сине–красная линия.

Все шланги выпускаются разных размеров, чтобы их можно было подключать в самых разных условиях. Самым распространенным диапазоном считается один–два метра. Обычно делается крепежная резьба с размерами – 1/2″–3/4″.

Торцы могут быть снабжены двумя гайками. Так называемые гайка-гайка, иногда гайка со штуцером. Этот шланг получил название «гайка-штуцер». Мамой называют гайку с внутренней резьбой, штуцер с наружной резьбой зовется папой.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
