Оголовок на скважину – что это, зачем устанавливать, виды и особенности монтажа

Оголовки водопропускных труб

Размеры и цены

Оголовки водопропускных труб от

С конструктивной точки зрения выпускаются раструбные, коридорные, воротниковые, а также портальные и обтекаемые оголовки. Такие элементы представлены входными и выходными изделиями, но только правильно подобранная конструкция является гарантией качественного функционирования системы.

Раструбный вариант

Элемент имеет откосные крылья, представлен стенкой, которая нормально относится к оси продольного типа, а также парой стенок, имеющих вариативную высоту и располагающуюся под определённым углом, благодаря чему удерживаются все откосы. Наличие угла 20-30° помогает создавать максимально благоприятные условия для прохождения водного потока, поэтому такие изделия часто применяются в безнапорных и полунапорных водопроводных системах.

Воротниковый вариант

Элемент отличается характерной эллиптической формой. Воротниковые оголовки имеют явно срезанное относительно полости откоса крайнее трубное звено, окаймлённое специальным поясом воротникового типа. Такая особая конструкция пользуется повышенным спросом при обустройстве трубопроводных систем. Обеспечивая максимально благоприятные условия для потока воды, данный вариант изделий достаточно сложен в изготовлении.

Конический и портальный варианты

Первый вид – это элемент, представленный полым усечённым конусом. Изделие портального типа является вертикальной подпорной стеной, надёжно удерживающей откос насыпи. При этом конические звенья предназначены для труб одноочкового и многоочкового вида с отверстием 1.0, 1.25, 1.5 и 2.0 м. Под коническое звено оголовка требуется монтировать специальные лекальные блоки. Портальные стенки состоят из прямоугольного блока, имеющего специальный проём, полностью соответствующий размерам отверстия оголовка.

Стандарты и маркировка продукции

Характеристики выпускаемых изделий регламентируются действующими межгосударственными стандартами. Маркировка продукции представлена одной или двумя стандартными буквенно-цифровыми группами, которые разделены дефисом. В первую группу входят обозначения типа и номинальные размеры. Все выпускаемые изделия подвергаются испытанию на прочность и стойкость к трещинам.

Доставка Оголовки водопропускных труб

Доставка Оголовки водопропускных труб осуществляется собственным транспортом в г. Москва, Московская, Орловской, Рязанской, Калужской и другим областям России! Расчет доставки можно заказать в разделе Доставка.

При доставке Оголовки водопропускных труб необходимо соблюдать меры предосторожности. Транспортировать тяжеловесный груз согласно ГОСТ разрешено только в горизонтальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем одновременно нескольких изделий.

При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.

Оголовки водопропускных труб цена в Москве

Оголовки водопропускных труб цена за штуку. Цена зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать Оголовки водопропускных труб напрямую от производителя . Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.

Наша компания может предложить вам оптимальный баланс между качеством и стоимостью.

Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.

Зайдите ознакомиться с ценами и убедитесь, что сотрудничество с нами будет выгодным для вас.

Наш осуществляет свою деятельность с октября 2003 года.

Купить Оголовки водопропускных труб на заводе ЖБИ

Выгодно купить Оголовки водопропускных труб без посредников на . Новые Оголовки водопропускных труб всегда есть в наличии на наших складах. Сейчас мы наращиваем производственную мощность и ищем новых надежных партеров.

Если Вы всерьез настроены на сотрудничество – свяжитесь с нами по телефонам, указанным во вкладке «Контакты».

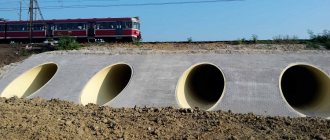

Водопропускные трубы для автомобильных дорог

В данной статье будут рассмотрены водопропускные трубы, их основные особенности, строительство котлована и фундамента, а также конструкции, используемые для строительства водопропускных труб.

Трубы водопропускные для автомобильных дорог – это искусственные сооружения, пропускающие под дорожными насыпями небольшие постоянные или действующие периодически водотоки.

В ряде случаев такие трубы могут также играть роль тоннельных путепроводов или скотопрогонов.

В процессе проектирования дороги, особенно в случаях, когда насыпь имеет небольшую высоту, чаще всего встает выбор между одним из двух возможных типов сооружения – труба или малый мост.

Труба водопропускная является предпочтительным вариантов в случае незначительных отличий технико-экономических показателей данных сооружений по следующим причинам:

• Водопропускная труба не вызывает нарушения непрерывности как земляного полотна, так и верхнего строения данного пути;
• Эксплуатация и ремонт водопропускных труб обходятся дешевле, чем в случае малого моста;
• В случае, когда засыпка над трубой имеет высоту, превышающую 2 м, снижается влияние временных нагрузок на сооружение и практически исчезает с увеличением данной высоты.

Особенности водопропускных труб

В зависимости от материала тела трубы различают следующие типы труб:

• Водопропускные трубы железобетонные;
• Полимерные;
• Бетонные;
• Металлические.

Кроме того, трубы водопропускные железобетонные и другие различаются по следующим параметрам:

• Форма поперечного сечения: прямоугольные, круглые и овоидальные;
• Количество очков в сечении: одно-, двух- и многоочковые;
• Работа поперечного сечения: напорные, работающие по всей длине полным сечением, и полунапорные, работающие полным сечением около входного оголовка и неполным – на остальном протяжении трубы.

Железобетонные водопропускные трубы также имеют следующие значения диаметров отверстий:

• В случае, если длина водопропускной (редко канализационной) трубы не превышает 30 м, диаметр отверстия должен составлять как минимум 1 метр;
• При длине до 15 м – минимум 50 см в случае устройства в пределах быстроточной трубы;
• Устройство водопропускных труб для внутрихозяйственных дорог допускает диаметр отверстия в 50 см при длине трубы, не превышающей 10 метров.

Важно: засыпка над плитами или звеньями труб до нижнего уровня одежды дороги должна иметь толщину не менее 50 сантиметров.

Трубы железобетонные водопропускные и автодорожные мосты (средние и малые) могут располагаться на участках автодорог, профиль и план которых принят для дорог данной категории. Трубы обычно оборудуются в безнапорном режиме, исключением могут быть напорный или полунапорный режим с целью пропускать расчетный расход воды.

Кроме того, запрещается строить трубы водопропускные в случае наличия ледохода или наледей, а при устройстве на ручьях и реках, где имеются нерестилища рыб, обустройство труб требует разрешения рыбнадзорной инспекции.

Конструктивные особенности оголовков

Каждый домовладелец должен хорошо понимать, как устроен оголовок для скважины, для чего он нужен. Эта информация поможет сделать осознанный выбор в пользу того или иного устройства и не разочароваться в покупке.

Все выпускаемые стандартные оголовники имеют простое устройство. В их конструкции присутствует:

• Крышка – это основной элемент устройства.

На этой части размещаются почти все остальные детали. Крышка изготавливается в форме диска. Он имеет внутреннее кольцо, диаметр которого подбирается под сечение обсадной трубы. В центральной части диска находится отверстие. Оно используется для закрепления ПНД трубопровода. Обычно его диаметр составляет 25, 32 или 40 мм.

На заметку! Когда выполняется установка оголовка на скважину, то его часть, которая выступает за внутреннее кольцо, опирается на торец обсадной трубы.

Производители выпускают крышки с разным наружным диаметром. Стандартные модели используются на обсадных трубах, у которых размер сечения составляет 90-160 мм. В конструкции каждой крышки еще присутствуют отверстия под болты и электрический кабель.

Один из вариантов крышки оголовника Источник eco-kotly.ru

• Фланец – деталь в форме кольца, которая оснащена отверстиями под болтовой крепеж.

Этот элемент оголовка надевается на обсадную трубу. Потом он болтами соединяется с крышкой. В результате образуется единая конструкция, которая неподвижно и герметично фиксируется на поверхности трубы.

• Карабин для фиксации троса.

Он нужен для подвешивания погружного насосного оборудования.

• Уплотнитель в виде кольца из резины.

Данная деталь размещается между фланцем и крышкой. Она обеспечивает герметизацию соединения. За счет резинового кольца оголовок плотно удерживается на обсадной трубе.

• Рым-болты со шляпкой в виде кольца.

Один из этих элементов может быть повернут вниз. При таком исполнении к нему цепляется трос, на котором подвешивается насос. Рым-болты облегчают монтажные работы. Они позволяют устанавливать тяжелые насосы вместе с оголовком при использовании лебедки.

• Цанговый зажим, который находится в центре устройства.

Он представляет собой компрессионный фитинг для неподвижной фиксации трубы.

Оголовник с центральным цанговым зажимом в виде компрессионного фитинга Источник cstor.nn2.ru

• Ввод для электрокабеля, исключающий его прямой контакт с крышкой.

Он представляет собой гермоввод, который вкручивается в оголовник. В результате получается герметичное отверстие. Оно соответствует всем требованиям эксплуатации скважин.

• Клеммная коробка, присутствующая не у каждого оголовника.

Этот элемент используется для соединения проводки из дома с питающим кабелем насоса.

• Болты для соединения крышки и фланца вместе с уплотнительным резиновым кольцом.

На заметку! Устройство оголовка скважины на воду может иметь антивандальное исполнение. У такого варианта шляпки болтов утапливаются в крышку. Поэтому для их откручивания и затягивания используют специальный ключ.

О строительстве водопропускных труб

Расчет водопропускных труб при строительстве включает в себя также следующие нюансы:

• Бровка земляного полотна в местах подхода к трубе должна возвышаться относительно расчетного уровня воды как минимум на 50 сантиметров, а в случае работающих в полунапорном и полунапорном режиме труб – как минимум на 1 метр;
• Оголовки водопропускных труб должны включать в себя портальную стенку и два откосных крыла, которые заглубляют в грунт на 25 сантиметров ниже глубины его промерзания и устанавливают на основание из щебенки, толщина которого составляет 10 сантиметров.

Важно: естественный грунт, расположенный ниже глубины замерзания, заменяют на песчано-гравийную смесь.

В соответствии с несущей способностью труб их классифицируют на три группы:

1. Первая группа – расчетная высота засыпки грунтом составляет 2 метра;
2. Вторая – 4 метра;
3. Третья – 6 метров.

Важно: в зависимости от условий конкретного строительства при переходе через водоток или другие препятствие допустимо применение труб, имеющих другую расчетную высоту засыпания грунтом.

Котлованы для водопропускных труб

При разработке котлованов под фундаменты для водопропускных труб чаще всего не предусматривают крепление. Устойчивость стенок такого котлована невозможно обеспечить только в условиях водонасыщенного грунта со значительным притоком воды – в таком случае осуществляют разработку грунта, защищая его креплением.

Кроме того, крепление котлована предусмотрено в случае строительства трубы, расположенной на небольшом расстоянии от эксплуатируемых сооружений – в таком случае крепление обеспечивает устойчивость этих сооружений.

Различные характеристики котлована зависят от целого ряда факторов:

• Технологию разработки и очертание котлована проектируют в соответствии с конструкцией и фундаментом трубы, а также – видом и состоянием грунтов основания;
• При назначении крутизны откосов учитывают глубину котлована и характеристики разрабатываемого грунта;
• В случае нанесения гидроизоляционного слоя на конструкцию трубы или выполнения других работ, предусматривающих пребывание в котловане людей, расстояние вертикальная стенка котлована должна находиться на расстоянии минимум в 70 см от боковой поверхности фундамента;

Важно: если подобные работы не планируются, данную величину можно уменьшить до 10 см.

Железобетонные трубы водопропускные

В случае безопалочного бетонирования фундамента размеры котлована принимаются равными размерам самого фундамента;

• В случае разработки котлована с откосами расстояние от подошвы откоса до фундамента не должно составлять менее 30 см.

В любом случае размеры котлована должны быть увязаны с возможностями используемого землеройного оборудования. Кроме того, при строительстве котлована следует предотвратить его заполнение грунтовыми и поверхностными водами, для чего по периметру котлована отсыпаются грунтовые валики.

В случае сооружения трубы на месте постоянного водотока производят строительство запруд либо при помощи канав русло отводят в сторону.

Удаление воды, проникающей в котлован, может осуществляться двумя способами:

1. В низовой части котлована устраивают выпуск в канаву для отведения воды, что чаще всего применяется в случае строительства косогорных труб.
2. Обеспечивают водоотлив механизированный. Для этого низовую часть котлована оборудуют ограждаемым приямком, вода из которого откачивается с помощью насоса.

Важно: приямок должен быть расположен вне контура фундамента, чтобы обеспечивать водоотведение на протяжении всех фундаментных работ, включая засыпку пазух.

По мере того, как котлован углубляются, ограждения приямка также опускают.

Фундамент

Осуществляя строительство водопропускных труб, монтаж фундамента из сборных элементов для водопропускной трубы выполняют следующим образом:

1. Производят укладку блоков фундаментов оголовков, доводя до подошвы фундамента самой трубы.
2. Производят засыпание пазух фундаментов оголовков до равного уровня.
3. Выполняют засыпку пазух оголовочных фундаментов грунтом местным.
4. Места сопряжений фундаментов с разной глубиной заложения засыпают смесью песка и гравия или песка и щебня.
5. Смесь уплотняют послойно и заливают раствором цемента.
6. Производят одновременную укладку фундаментов оголовков и посекционный монтаж фундамента трубы.

Важно: монтаж выполняют последовательно с места, где находится выходной оголовок водопропускной трубы, двигаясь в направлении входного оголовка. При многорядной кладке выполняют перевязку швов.

Процесс обустройства монолитного фундамента включает в себя следующие операции:

Полезно: фундамент имеет несложные очертания, поэтому для изготовления опалубки можно применять обычные инвентарные щиты.

В случае обустройство сборно-монолитного фундамента подготавливают подушку или основание, куда затем в межсекционные швы устанавливается опалубка.

Промежутки между находящейся в швах опалубкой и сборными элементами заполняют смесью бетона. В регионах со слабым грунтом используются также свайные фундаменты.

После того, как устройство фундамента и засыпка пазух завершены, начинают монтаж сборных оголовков и непосредственно тела трубы.

Для монтажа сборных труб используют самоходные краны, определяя их грузоподъемность в соответствии с массой блоков оголовков, тела трубы и фундамента, учитывая возможный вылет стрелы крана. Порядок монтажа зависит от условий местности и того, какая конструкция выбрана для оголовочного участка трубы.

Коротко о главном

Скважинный оголовок – это крышка или заглушка обсадной трубы подземного водоисточника. Монтаж устройства выполняется для предотвращения попадания в источник мусора, уменьшения теплопотерь, более удобного монтажа дополнительного оборудования, предотвращения кражи насоса.

Производители изготавливают оголовники из металла и полимера. В конструкции устройств обычно присутствует нижний фланец, стягивающие болты, верхняя крышка, уплотнительное кольцо, отверстие для кабеля и ПНД трубы.

Монтаж оголовка на обсадную трубу выполняется под 90°. Сначала на нее надевается фланец и уплотнительное резиновое кольцо. Потом в источник опускается электронасос, предварительно соединенный с ПНД трубой и питающим проводам. Эти элементы выводятся через верхнюю часть оголовника. В завершение она соединяется с фланцем путем закручивания болтов.

Защиту от замерзания воды обеспечивают путем дополнительной изоляции оголовка. Для этого строят теплоизолированный короб над скважиной или монтируют нагревательный кабель. При наличии кессона утепляют его стены и люк.

Оценок 0

Прочитать позже

Конструкции водопропускных труб

Как уже было сказано, водопропускными называют гидротехнические сооружения водопропускного типа в виде искусственной структуры гражданского или промышленного назначения.

Подобные конструкции обычно сооружают непосредственно на естественном или искусственном водоеме, либо на небольшом отдалении от него. Чаще всего водопропускные сооружения выполняются в виде водопропускной трубы, расположенной над автомобильной дорогой.

Кроме того, водопропускные железобетонные трубы могут использоваться для корректировки или изменения русел малых речек.

Строительство таких сооружений чаще всего сегодня выполняется с использованием металлических гофрированных конструкций (МГК), применяемых для следующих объектов:

• Трубы водопропускные в полотне железных и автомобильных дорог в качестве альтернативы для труб из бетонных колец;
• Сооружения водопропускные, укрепляющие и изменяющие русла рек;
• Альтернатива мостам с одним пролетом в виде арочных сооружений;
• Мосты многопролетные, пролет которых достигает 18 м, в качестве альтернативы мостам из бетона или металла.

Сборные гофрированные металлические конструкции

Металлические гофрированные сборные конструкции (СМГК) имеют более низкую стоимость при строительстве водопропускных сооружений по сравнению с железобетоном, а также имеют целый ряд преимуществ перед конструкциями других типов:

• Адаптивность, позволяющая благодаря различным поперечным сечениям труб подобрать для условий конкретного строительства наиболее подходящий вариант;
• Низкий вес облегчает транспортировку листов СМГК, а их упаковка в паллеты существенно уменьшает занимаемое листами пространство;
• Простота монтажа, позволяющая выполнять строительство трубы при помощи листов СМГК без специальных навыков и квалификации;
• Высокая прочность и гибкость конструкции, обеспечиваемые при использовании совместно с засыпным грунтом. Кроме того, это обеспечивает большую, чем у конструкций из бетона, сейсмостойкость;
• Длительный срок службы, достигающий 80-100 лет, как показывает многолетняя практика применения таких конструкций;
• Низкая стоимость, позволяющая снизить затраты при использовании СМГК на 30-50% по сравнению с применением других материалов;
• Возможность строительства водопропускных труб СМГК в условиях любого климата.

Габионные конструкции водопропускных труб

Широкой популярностью при строительстве водоотводных и водопропускных труб и сооружений, а также — при строительстве стабилизирующих и удерживающих сооружений, подпорных стен и локальных очистных дорожно-мостовых сооружений, пользуется также применение габионных конструкций.

В готовом виде такое сооружение представляет собой укрепленную габионами водопропускную трубу необходимого диаметра.

Габионы получили столь широкое распространение благодаря целому ряду положительных характеристик:

• Гибкость, прочность и сопротивление нагрузкам;
• Стойкость к негативным воздействиям влаги и атмосферных осадков;
• Способность дренирования, не требующая дополнительно затрат на монтаж обратного фильтра и дренажной системы;
• Возможность использования с сооружениями других типов;
• Простота монтажа и эксплуатации конструкции;
• Низкие временные строительные и эксплуатационные расходы;
• Экологическая безопасность и эстетичный внешний вид;
• Надежность и долговечность эксплуатации.

Вот и все, что хотелось рассказать о том, что собой представляют водопропускные трубы для автомобильных дорог. Следует дополнительно заметить, что строительство данных сооружений (как и монтаж канализационных труб или установке металлопластиковых труб своими руками) требует особой тщательности и соблюдения требований и норм строительства и безопасности, поскольку их нарушение может вызвать не только повреждение или разрушение самой трубы, но и дороги, под которой данная труба пролегает.

Виды водопропускных труб, способы и сферы использования

Сферой применения водопропускных труб стало дорожное строительство. С помощью такой трубной продукции обустраивают своеобразную альтернативу мостового сооружения. Размеры тоннелей, для создания которых используется водопропускная труба, иногда имеют довольно приличные габариты.

С помощью данных изделий строят искусственные сооружения, способные пропускать под дорожными насыпями незначительные объемы постоянных или периодически возникающих потоков воды. Иногда такие трубы выполняют функцию путепроводов или используются для перегона скота.

При проектировании дорожных магистралей, когда насыпь будет иметь незначительную высоту, выбирают один из двух типов искусственных сооружений: возведение малого моста или прокладка труб.

По ряду причин в некоторых случаях устройство водопропускной трубы под дорогой становится лучшим вариантом:

1. Такое конструкционное решение не приводит к нарушению целостности земляного полотна и верхней части строения дорожного пути.
2. Обслуживание и эксплуатация водопропускных конструкций обойдутся дешевле, чем ремонт моста.
3. Если высота засыпки над трубами превышает двухметровую отметку, влияние оказываемых временных нагрузок понижается, а с увеличением высоты слоя может практически исчезнуть.

Определение и необходимость использования оголовка

Оголовок скважины – устройство для оформления верха обсадной трубы, которая размещается в горной выработке, когда создается автономное водоснабжение. Этот элемент изготавливается в виде заглушки. Он размещается на торце обсадной трубы. Его функции такие же, как и у надстройки над колодцем.

Чтобы четко уяснить, для чего нужен оголовок на скважину, рассмотрим основные моменты:

• Защита водоисточника, так как после установки предотвращается попадание в скважину разного мусора, пыли, грязи, осадков. Зимой так называемая заглушка еще препятствует образованию льда в верхней части скважинного канала в результате замерзания поверхностной воды.
• Герметизация и снижение теплопотерь в зимний период. Крышка плотно прилегает к обсадной трубе, что уменьшает отток тепла из водоисточника. Часто дополнительно в канале монтируют нагревательный кабель, чтобы полностью исключить замерзание воды. Благодаря герметичному соединению заглушки с обсадной трубой требуется меньше электрической энергии для обогрева.

Так называемая заглушка герметично соединяется с обсадной трубой Источник homeli.ru

• Надежная фиксация дополнительного оборудования благодаря прочной конструкции. Крышка позволяет закрепить трос с карабином, за который зацепляют погружной электронасос. Заглушка сконструирована таким образом, чтобы можно было удобно разместить электрокабель для питания насосного агрегата.
• Защита от кражи электронасоса. Ведь большинство моделей домовладельцы приобретают за приличные деньги. Так, Grundfos SP9 стоит примерно 2000 у. е. Скважинная крышка сконструирована таким образом, что для неопытного человека будет затруднительно ее снять и извлечь из водоисточника дорогостоящее оборудование.
• Удобное соединение трубопровода от насосного агрегата с водопроводом, который прокладывается до дома. От погружного оборудования труба выводится через специальное отверстие в скважинной крышке. Оно расположено в ее центральной части. После вывода трубопровода через отверстие в оголовке его обрезают по месту и соединяют посредством компрессионного фитинга с водопроводной магистралью.

Подключенный оголовок к водопроводной магистрали посредством компрессионных фитингов Источник eurobion.info

• Искусственное поддержание уровня в водоисточнике. Это особенно актуально для скважин с небольшой глубиной, в которых из-за низкого расположения зеркала воды возникает область разрежения. Она препятствует повышению уровня.

Существуют традиционные и усовершенствованные модели крышек для скважин. Устройства в обычном исполнении быстро не позволяют извлечь насосное оборудование. Для его демонтажа необходимо предварительно раскрутить болты, чтобы снять крышку с обсадной трубы. Нужно также насос отключить от электрокабеля и отсоединить от трубопровода. Из-за этого увеличивается время, которое требуется для технического обслуживания и ремонта погружного насосного оборудования.

Конструкция новых моделей предусматривает наличие съемной центральной части. Поэтому не требуется тратить время на раскручивание болтов. Кроме того, современный оголовок на трубу скважины имеет клеммную коробку. Она позволяет быстро отключать и подсоединять электрокабель.

Перевернутый оголовник с клеммной коробкой Источник ecobt.ru

Виды водопропускных труб

В зависимости от материалов изготовления данная трубная продукция бывает:

• железобетонной;
• бетонной;
• полимерной;
• металлической.

Помимо этого, водопропускные трубы отличаются по ряду параметров:

• форме поперечного сечения – оно бывает круглым, прямоугольным и овальным;
• количеству очков в сечении – одно, два и больше;
• особенности функционирования поперечного сечения.

Что касается последнего параметра, то они могут быть:

• напорными трубами, которые работают полным сечением по всей протяженности;
• полунапорными изделиями, функционирующими полным сечением лишь у входного оголовка;
• безнапорной продукцией, работающей по всей протяженности неполным сечением.

В свою очередь железобетонную продукцию различают по величине диаметра отверстия:

• когда длина изделия не превышает 30 метров, его размер должен быть минимум 100 сантиметров;
• при протяженности до 15 метров– от 50 сантиметров;
• устройство водопропускной трубы для внутрихозяйственной дороги позволяет использовать изделия с 50-сантиметровым диаметром отверстия при условии, что их длина не больше 10 метров (прочитайте: «Какую водопропускную трубу под дорогой проложить – виды, особенности, преимущества материалов»).

Как правило, данный вид трубной продукции обустраивают в безнапорном режиме, а два других варианта задействуют при необходимости пропускать определенный (расчетный) объем воды.

Законодательством запрещена укладка водопропускных труб при наличии на местности наледей или ледохода. Что касается укладки на речках, где нереститься рыба, то для этого потребуется разрешение, выданное инспекцией рыбнадзора.

Особенности монтажа оголовка

Домовладелец должен обладать полной информацией об оборудовании водоисточника, чтобы контролировать его монтаж, который выполняют наемные мастера. В частности, он обязан знать, какое устройство имеет оголовок для скважины, как установить его правильно рекомендуют специалисты.

При необходимости монтажа скважинной крышки вместе с электрическим насосом лучше обратиться в специализированную компанию. Ведь специалисты обладают всем необходимым инструментом и расходным материалом. Они выполнят работы с соблюдением правил нормативных документов и гарантируют бесперебойное функционирование оборудования.

Обычно установка начинается с измерения необходимой длины электрического кабеля, напорного трубопровода и троса. Затем эти элементы подготавливают с учетом выполненных замеров.

Перед монтажом скважинного оголовка подготавливают электрокабель, трос и ПНД трубу нужной длины Источник eco-kotly.ru

Монтаж водопропускных систем

При проведении расчетов для прокладки водопропускных систем в обязательном порядке учитывают ряд нюансов:

1. Бровка земполотна в местах подхода к конструкции должна располагаться минимум на 50 сантиметров выше уровня потока. Если трубы будут функционировать в напорном и полунапорном режиме, тогда этот параметр увеличивается до 1 метра.
2. У оголовков должны присутствовать некоторые элементы водопропускных труб, а именно 2 откосных крыла и портальная стенка. Их в процессе строительства нужно заглубить в почву на 25 сантиметров ниже, чем уровень промерзания грунта. Монтаж производят на 10-сантиметровое основание из щебня. При этом находящийся ниже отметки промерзания природный грунт меняют на смесь, состоящую из песка и гравия.

В зависимости от несущей способности изделия делят на 3 группы:

• первая – высота засыпки их грунтом равна 2 метра;
• во второй этот параметр –4 метра;
• в третьей –6 метров.

Но согласно условиям отдельных проектов при обустройстве перехода через водяной поток или препятствия иного вида допускается использование труб, для которых применяют иную расчетную высоту засыпки землей.

Обустройство котлованов

Обычно крепление при подготовке котлованов для укладки таких изделий не задействуют. В данном случае устойчивость стенок нет возможности обеспечить только, если грунт является водонасыщенным, а объем притока воды в нем значителен. Для решения проблемы потребуется разработка почвы и защита ее крепежной конструкцией.

Кроме этого, крепление котлована предусматривают, когда укладка водопропускных труб производится на близком расстоянии от эксплуатируемых построек.

На характеристику котлована влияют следующие нюансы:

1. При проектировании работ технология разработки объекта и его очертаний зависят от конструкционных особенностей трубы, а также от характеристик грунтов основания.
2. При вычислении крутизны откосов принимают во внимание глубину котлована и состояние имеющихся грунтов.
3. При необходимости нанесения на трубы слоя гидроизоляции или выполнения других видов работ, во время проведения которых в котловане будут находиться рабочие, вертикально расположенная стенка объекта должна располагаться на расстоянии не меньше 70 сантиметров от боковой поверхности фундамента. Когда такие мероприятия не запланированы, этот параметр можно сократить до 10 сантиметров.
4. При безопалочном методе бетонирования параметры котлована должны соответствовать параметрам фундамента.
5. При обустройстве котлована, имеющего откосы, расстояние от их подошвы до фундамента не может составлять менее 30 сантиметров.

Размеры котлована следует сопоставлять с возможностями землеройной спецтехники. При обустройстве котлованов необходимо предотвращать заполнение их водами — поверхностными или грунтовыми – для этого вдоль их периметра насыпают небольшие земляные валы.

Если труба сооружается в местах с постоянным водотоком, строят запруды, либо русло речки отводят в сторону, прокладывая канавы.

Удалить воду из котлована можно одним из следующих способов:

1. В его низовой части сооружают выпуск в канаву – этот метод задействуют при прокладке косогорных труб.
2. Обустраивают водоотлив механического типа. Для этого в низовой части оборудуют ограждаемый приямок, а воду из него откачивают насосом.

Защита от замерзания

Для эффективной эксплуатации водоисточника недостаточно знать, как правильно установить оголовок на скважину. Необходимо еще обеспечить защиту воды от замерзания. Для этого лучше всего подходит так называемая заглушка из пластика. Однако с данной задачей устройство из полимера на 100% не исправляется, когда зеркало воды в глубинном источнике находится рядом с оголовником.

Для полного исключения замерзания выполняют дополнительное утепление. Одним из вариантов является теплоизоляция стенок, люка и других элементов кессонного колодца, если ранее было выполнено его создание.

На заметку! Кессон монтируется, когда верхняя часть обсадной трубы находится ниже поверхности земли. Колодец обязательно теплоизолируют, если в нем монтируют насос, автоматику, фильтрующую систему, реле, гидробак.

Кессон обязательно утепляется при монтаже дополнительного оборудования Источник global-bur.ru
Еще одним вариантом утепления является создание теплоизолирующего короба. Это простой способ, позволяющий предотвратить замерзание воды в скважине. Он реализуется путем строительства над водоисточником деревянного ящика, который утепляются, например базальтовой ватой. Применяют также и более дешевые теплоизоляторы – пенопласт, тряпки и даже бумагу.

Замерзание воды в источнике можно также предотвратить, если использовать нагревательный кабель. Его размещают в напорном трубопроводе, который находится в скважине. Для эффективной работы такой защиты хорошо герметизируют входное отверстие.

На заметку! Лучшим вариантом подключения нагревательного электрокабеля является использование на оголовнике коробки с клеммниками. Поэтому при выборе данного варианта защиты от замерзания воды рекомендуется приобретать скважинную заглушку именно в таком исполнении.

Обустройство фундамента

Сооружение фундамента для прокладки труб с использованием сборных элементов осуществляют в определенном порядке:

1. Укладывают фундаментные блоки оголовков, доведя их до подошвы основания трубы.
2. Засыпают пазухи фундаментов оголовков до получения равного уровня.
3. Делают засыпку пазух оголовочного фундамента, задействуя местный грунт.
4. В места, где фундаменты сопрягаются с разными глубинами заложения, насыпают смесь песка с гравием или со щебнем.
5. Засыпку сначала уплотняют послойно и потом заливают цементный раствор.
6. Создание фундаментов для оголовков и посекционную укладку фундамента трубы делают одновременно.

Работу начинают с места расположения выходного оголовка трубы, передвигаясь в сторону входного оголовка.

1. Монолитный фундамент обустраивают поэтапно:
2. Изготавливают и устанавливают опалубку.
3. Приготавливают бетонную смесь и заливают ее.
4. Ухаживают за уложенным слоем бетона.
5. Демонтируют опалубку.
6. Засыпают пазухи.

При обустройстве оснований сборно-монолитного типа сначала готовят подушку или основу и в межсекционные швы помещают опалубку. Имеющиеся пустые промежутки заполняют бетонной смесью. На местности со слабыми грунтами строят свайный фундамент.

После завершения обустройства основания и засыпки пазух приступают к укладке сборных оголовков и тела трубы.

Чтобы выполнить укладку сборной конструкции, например из стальных водопропускных труб, нужны самоходные краны. Последовательность и порядок проведения монтажа зависят от особенностей местности и вида выбранной конструкции для оголовочного участка.

Гидротехнические объекты из водопропускных изделий

Такого типа строения возводят либо непосредственно на водоеме, либо на незначительном удалении от него. Чаще всего можно увидеть водопропускные конструкции из трубной продукции над полотном дорог.

Нередко трубы водопропускные бетонные задействуют для изменения направления русла небольшой реки.

Строительство гидротехнических сооружений в настоящее время обычно выполняют с применением металлических гофрированных конструкций (сокращенно МГК).

Их используют в определенных случаях:

1. При создании водопропускных объектов, предназначенных для укрепления и изменения русла малых рек.
2. При строительстве альтернативы мостовым переходам, имеющим один пролет в форме арки.
3. При укладке труб в полотне автомагистралей или железных дорог в качестве замены бетонных колец.
4. Для возведения многопролетных мостов, в которых промежуток между пролетами достигает 18 метров, в качестве альтернативы мостовым переходам из металла или бетона.

Особенности подбора скважинного оголовка

Перед тем как поставить оголовок на скважину, нужно его правильно подобрать. Для исключения ошибки выбор выполняют на основе маркировки устройства. Она представляет собой комбинацию из цифр и букв.

Оголовники маркируются буквами и цифрами Источник eco-kotly.ru

Каждый используемый символ в маркировке имеет свое значение:

• ОС – сокращенное обозначение оголовка скважинного;
• А – антивандальное исполнение;
• П – пластмассовое устройство (отсутствие буквы означает, что изделие изготовлено из металла);
• Б – буквенный символ используется при маркировке продукции Джилекс, которую полностью можно не отсоединять от обсадной трубы для демонтажа или установки насосного оборудования вместе с кабелем, тросом и напорной трубой (устройства Джилекс оснащаются извлекаемой центральной частью);
• 90-110 – внешний диаметр обсадных скважинных труб;
• 25, 32 или 40 – размер сечения цангового зажима для фиксации пластиковой трубы такого же наружного диаметра.

На заметку! Некоторые производители для маркировки оголовков используют свои комбинации символов. В этом случае рекомендуется воспользоваться консультацией продавцов в специализированных магазинах или менеджеров компании, в которой приобретается и заказывается монтаж оголовка на скважину.

Сборные МГК

Сборного типа гофрированные металлоконструкции (сокращенно СМГК), используемые при обустройстве водопропускных сооружений, имеют меньшую стоимость по сравнению с железобетонной продукцией.

Они обладают рядом преимуществ:

1. Благодаря наличию разнообразных поперечных сечений можно легко подобрать изделия для проведения конкретных строительных работ.
2. Незначительный вес позволяет без проблем транспортировать листы СМГК, а возможность их упаковывать в паллеты уменьшает заполняемое ими пространство.
3. Несложный монтаж позволяет укладывать трубы из листов СМГК без наличия специальной квалификации и особых навыков.
4. Гибкость и прочность получаемой конструкции, обеспечиваемая при их применении вместе с засыпным грунтом. Благодаря этому возведенное строение имеет большую сейсмостойкость по сравнению с сооружениями из бетона.
5. Продолжительный срок эксплуатации, который может достигать 80-100 лет, подтверждением чему является многолетний опыт использования конструкций.
6. Невысокая цена позволяет снизить сумму затрат за счет использования СМГК примерно на 30-50%, если сравнивать с применением других материалов.
7. Выполнять работы по прокладке труб из СМГК можно в различных климатических условиях.

Водопропускные металлические трубы гофрированные по мнению специалистов являются наиболее выносливыми к нагрузкам. Это преимущество объясняется тем, что железо как материал лучше всего справляется с внешними воздействиями по сравнению с бетоном и пластиком.

Существенным недостатком, который препятствует повсеместному распространению труб из данного материала, является то, что они в большой степени подвержены коррозийным процессам, а значит, боятся влаги.

Габионные конструкции

При обустройстве стабилизирующих и удерживающих, отводящих воду и водопропускных объектов, подпорных стен и локальных очистных конструкций дорожно-мостового типа стали широко востребованными габионные изделия.

В уже построенном виде подобный объект имеет вид водопропускной трубы определенного диаметра, укрепленную габионами, которые приобрели популярность по причине наличия у них следующих положительных качеств:

• прочность;
• гибкость и сопротивляемость нагрузкам;
• устойчивость к негативному воздействию осадков и влажного воздуха;
• обладание возможностью дренирования, которому не требуются дополнительные расходы на монтаж специальной конструкции и обратного фильтра;
• несложное проведение строительных работ;
• простота, надежность и продолжительность эксплуатации;
• эстетичный вид и экологическая безопасность;
• небольшие временные и финансовые затраты на строительство;
• возможность эксплуатации с сооружениями разных типов.

Проведение работ с применением водопропускной трубной продукции необходимо выполнять особо тщательно, с соблюдением строительных норм и требований, поскольку их нарушение приводит к разрушению и трубы, и дорожного полотна, под которым она проложена.

Видео описание

Об особенностях конструкции и тонкостях монтажа оголовника Джилекс рассказано в следующем видеоматериале:
Когда подбирается оголовок-заглушка, учитывают советы опытных специалистов. Профессионалы рекомендуют для неглубокой скважины, в которой маломощный насос будет находиться не на большом удалении от поверхности земли, выбрать пластиковую модель. Если же тяжелый электронасос погружается на значительную глубину для перекачивания существенного объема воды, лучше приобрести для скважины крышку из металла.

Кроме того, рекомендуется осторожно использовать клеммную коробку при эксплуатации мощного насосного оборудования. Причина такого совета в том, что этот способ не позволяет обеспечить 100% надежность соединения проводов при большом электротоке. Из-за него клеммные планки перегреваются. В результате происходит оплавление электрокабеля и пластмассовой скважинной крышки.

На заметку! В кессоне всегда повышенная влажность. Несмотря на надежную изоляцию клеммной коробки, все равно происходит коррозия контактов. По этой причине рано или поздно может возникнуть их перегрев или случится короткое замыкание в электроцепи.
