Ремонт шарового крана своими руками- что внутри? Инструкция +Видео

Ремонт шарового крана можно осуществить своими руками. Стоит заметить, что люди привыкли называть все механизмы регулировки подачи воды кранами. Это ошибочно.
Запорный шаровой кран предназначен для установки непосредственно на трубы подачи воды или ее перекрытия.

А шаровой однорычажный смеситель – это устройство устанавливающееся на раковину, мойку и ванну для подачи и смешивания воды при помощи шара с полостью.

Не путайте со смесителем с катриджем, где при помощи дисков специальной формы подается и смешивается вода, потому что внешне их трудно отличить непрофессиональным взглядом.

Течет кран на кухне как починить самостоятельно

Для ремонта кухонного крана понадобятся:

• нож с острым концом;
• шестигранный и разводной ключ;

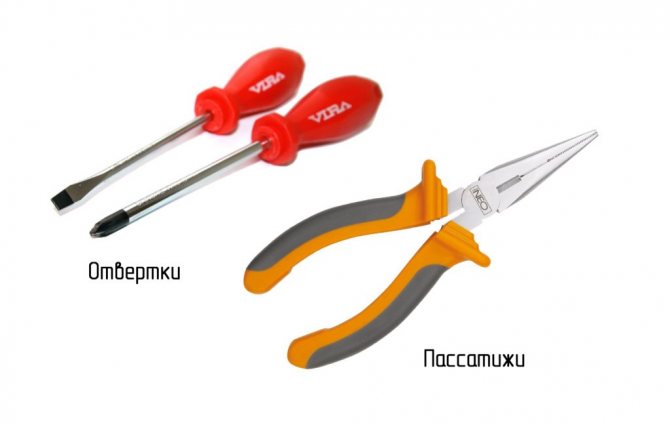

• отвертки;
• новый картридж, кран-букса, резиновая прокладка и др. – зависит от того, какую именно деталь вы будете менять;
• WD40 – технический аэрозоль, который пригодится, если детали «прикипели» друг к другу. Впрочем, можно обойтись традиционным постукиванием молотка по отвертке, но велик риск повреждения смесителя.

Независимо от того, какой смеситель у вас установлен, перед началом ремонта необходимо перекрыть подачу воды в системе и слить ее остатки в раковину или отдельную емкость. Для этого достаточно открыть кран. Затем можно приступать к его ремонту с учетом конструктивных особенностей.

Для ремонта однорычажного смесителя понадобится шестигранный ключ

Ремонт однорычажного кухонного смесителя

Главные принципы ремонта – последовательность действий и аккуратность.

1. С помощью тонкой отвертки или ножа подденьте и снимите декоративную заглушку на корпусе крана.
2. В образовавшемся отверстии вы увидите винт, соединяющий рычаг и регулировочный шток. Выкрутите его с помощью шестигранного ключа.
3. Снимите с корпуса рычаг и открутите декоративный кожух. Это можно сделать даже руками, если детали не прикипели друг к другу.

Снятие декоративного кожуха

1. Под ним будет располагаться стопорная (зажимная) гайка. Аккуратно открутите ее разводным ключом или путем постукивания молотком по отвертке.
2. Если вы разбираете шаровой смеситель, то под гайкой увидите уплотняющую манжету. Осмотрите ее на предмет загрязнений, деформаций и разрывов. Вытащите шар. Осмотрите его поверхность – она должна быть ровной и чистой. Необходимо вынуть уплотнители и подпирающие пружины – их плохое состояние может дать течь крана.
3. Если вы разбираете смеситель с картриджем, то извлеките его и подвергните тщательному осмотру.
4. Замените вышедшую из строя деталь.
5. Соберите кран в обратном порядке.

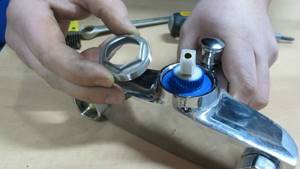

Установка нового картриджа

Для продления срока службы изделия и обеспечения плавного хода его трущихся частей можно использовать специальную силиконовую смазку.

Снятие маховика смесителя

Ремонт двухвентильного смесителя

Что делать, если у вас на кухне капает двухвентильный кран? Практически все то же самое.

• На маховике вентиля поддеваете и снимаете декоративную заглушку.
• С помощью отвертки откручиваете винтик, фиксирующий маховик.
• Снимаете маховик. Перед вами будет кран-букса.
• Против часовой стрелки выкручиваете ее и осматриваете.

Извлечение кран-буксы

• Если это букса червячного типа и у нее повреждена прокладка, заменяете ее отдельно – покупаете в магазине (стоит копейки) или самостоятельно вырезаете из резины подходящей толщины. Буксу с керамическими дисками меняют целиком.
• Собираете кран в обратном порядке.

Общая схема работ по ремонту смесителя

Все максимально просто и слегка напоминает конструктор. Но течь крана – не единственная проблема, с которой вы можете столкнуться в процессе его эксплуатации на кухне.

Полуоборотный

Эволюция двухвентильной конструкции завершилась модернизацией запорно-регулирующего механизма. Вместо клапана с резиновой прокладкой в буксе установили полуоборотный дисковый керамический затвор. Современный распределитель на душ реализуют аналогичной головкой.

Процесс разборки полуоборотного крана сводится к следующему:

• Отвинчиваем крышечку (бывают пластиковые, на защелках) на барашке рукой или пассатижами.


  Убираем декоративную заглушку.

• Выкручиваем винт, крепящий ручку к штоку.


  Выкручиваем винт крепления барашка.

• Стягиваем рукоятку.


  Стягиваем рукоятку.

• Откручиваем декоративный колпачок.


  Откручиваем декоративный колпачок.

• Откручиваем соответствующим ключом головку.


  Выкручиваем головку.

• Извлекаем кран-буксу.


  Извлекаем кран-буксу.

Видеоинструкция:

Другие поломки смесителей и профилактика неисправностей

Качество воды во многих городах оставляет желать лучшего, поэтому со временем аэратор в кране может загрязняться. С внутренней стороны на нем «нарастают» твердые отложения. Когда их становится слишком много, напор и качество воды значительно ухудшаются. Решение проблемы – замена аэратора. В идеале он легко откручивается разводным ключом, но для прикипевшей детали понадобится WD40 или простукивание молотком.

Кран течет, а в процессе осмотра вы обнаружили в нем трещину? Тогда пора идти за новым изделием. На короткое время помощником может стать силиконовый герметик.

Продлить срок службы смесителя можно, если установить фильтр для воды и пользоваться прибором аккуратно, не закручивая слишком сильно вентили и не перемещая рычаг резко и до упора.

Вывод

В итоге хочется заметить, что ассортимент этой продукции на рынке достаточно широк и некоторые производители вносят свои конструктивные новшества. Мы рассказали о самой распространенной системе. Но не пугайтесь, если в вашем смесителе обнаружится дополнительное уплотнение или еще одна прокладка, основа, как правило, остается неизменной.

Ассортимент разных смесителей.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Особенности устройства основных видов кухонных смесителей

Такие изыски, как термостатические и бесконтактные смесители, хороши для ванных комнат. В кухне за место под солнцем ведут борьбу более практичные модели – традиционные двухвентильные и однорычажные. Общими элементами для них являются: корпус, носик (излив), аэратор, уплотнительные прокладки. В остальном они существенно различаются.

Устройство двухвентильных кранов

Привычные глазу краны с двумя вентилями устроены довольно просто. Под маховиком, который вы крутите при эксплуатации конструкции, скрывается кран-букса – ее запорный элемент. Ниже представлено устройство такого смесителя для кухни в картинках.

Буксы в двухвентильном смесителе (в разрезе)

В изделиях, где для подачи или перекрывания воды требуется совершить несколько оборотов маховика, устанавливаются червячные буксы. В основе их работы лежат вращательно-поступательные движения. Чем сильнее вы открутите вентиль, тем больше прокладка буксы отойдет от так называемого «седла». Следствием этого является поступление воды во внутреннюю полость смесителя, а затем и в его носик (излив).

Червячная кран-букса для смесителя

В моделях, где для подачи воды достаточно совершить всего половину оборота, устанавливаются буксы с керамическими пластинами. При открывании крана отверстия в них совпадают, и вода поступает в носик.

Кран-буксы с керамическими пластинами

Стоимость кран-букс невелика, они всегда доступны в сантехнических магазинах, а их замена крайне проста.

Устройство и виды однорычажных смесителей

Более современными и практичными являются модели кранов с одной регулирующей напор и температуру ручкой (рычагом). Смешивание воды в них осуществляется в полом шарике с тремя отверстиями или в специальном картридже.

Смесительный элемент в шаровых моделях имеет три отверстия, два из которых входные – предназначены для поступления в эту миниатюрную емкость горячей и холодной воды, а одно выходное – для подачи в раковину воды заданной температуры.

Устройство шарового смесителя

Сам шарик располагается на двух «седлах» из резины. Его смещение относительно них, осуществляемое при движении рычага, и позволяет регулировать напор, температуру изливаемой воды. Сверху шар фиксируется уплотнительной манжетой и стопорной гайкой.

Схематическое устройство шаровой модели кухонного крана

Принцип работы смесителя с картриджем, который заменяет шар, аналогичен. При этом внутреннее строение у них принципиально различное. В наличии все те же три функциональных отверстия, но внутри картриджа не полость, а специальные диски из металлокерамики. За счет их смещения относительно друг друга и степени перекрытия подающих отверстий при повороте рычага происходит регулировка подачи воды.

Сменные керамические картриджи

Как разобрать аэратор для воды

Аэратор является сборной конструкцией. Состоит из пластикового, металлического корпуса с вставленными внутри сетками.

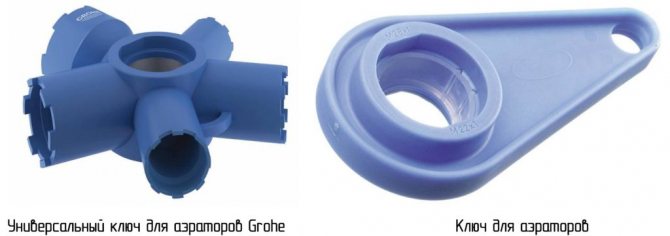

В любом сантехническом магазине есть специальный пластиковые ключи для откручивания аэратора. Если дома такого инструмента нет, то с задачей справится разводной ключ.

1. С помощью рожкового или разводного ключа нужно захватить аэратор и вращать по направлению хода часовой стрелки, если смотреть на кран сверху. Чтобы не повредить корпус – проложить тонкий материал, кожу между инструментом и аэратором.
2. Несколько сеток, сложенных друг на друга в определенной последовательности – конструкция аэратора. Чтобы извлечь содержимое корпуса – нажать пальцем на сетку, из которой вытекает вода. Появится небольшой цилиндр.
3. Для извлечения сеток – плоскую отвертку просунуть в боковое отверстие цилиндра. Так выйдет двойная сетка. Кончиком ножа поддеть сетку и отделить от фильтра грубой очистки.
4. Извлечь тонкие сферические сетки из корпуса.

Можно приступать к чистке комплектующих. После мытья собрать все в обратной последовательности. В результате вода, вытекающая из крана, будет насыщена кислородом.

Шаровый кран самый популярный вариант

Наиболее распространенной на сегодняшний день конструкцией смесителя можно смело назвать шаровый кран. Он представляет собой механизм с одной поворотной ручкой. При движении ручки вверх-вниз регулируется напор воды, вправо-влево – ее температура. Популярность такого устройства объясняется не только простотой и удобством его эксплуатации, но и повышенной надежностью.

Устройство однорычажного смесителя

Для того, чтобы ответить на вопрос «как отремонтировать шаровый смеситель», нужно понимать, как работает система. Вот так шаровый кран выглядит в разрезе.

Делается это по следующему алгоритму:

• Перекрываем и сливаем воду;
• Демонтируем смеситель;
• Поддеваем ножом или отверткой декоративную заглушку и снимаем ее;
• Выкручиваем винт;
• Снимаем рычаг;
• Вынимаем картридж и устанавливаем на его место новый;
• Производим сборку.

Вот и все. Теперь ваш смеситель точно будет работать как новый.

Засор в аэраторе

Когда вода в ванной течет тоненькой струйкой, а в кухне бьет мощным потоком, говорить о вине водоканала не приходится. Так, как починить смеситель в ванной, если упало давление воды? Самой частой и легко устраняемой причиной такой неполадки является засор аэратора.

Проверить, ваш ли это случай, очень просто. Отвинтите аэратор и откройте кран. Если напор воды нормализовался – виновник найден. Очень ржавый аэратор лучше заменить, а просто засорившийся достаточно промыть, направляю струю воды на внешнюю его поверхность. Теперь устанавливаем деталь на место и все готово.

Засор в водопроводной трубе или шланге

Если простые манипуляции с аэратором не возымели действия, скорее всего, засорилась труба или шланг. Довольно часто в домах со старыми металлическими трубами, отпавшая от их внутренней поверхности ржавчина перекрывает сечение, что и приводит к падению давления в смесителе. Справится с проблемой поможет прочистка труб, но лучше все же заменить их на пластиковые. Внутренняя поверхность современных труб из полимеров очень гладкая и не подвержена коррозии, а значит, не «зарастает».

Если же возможности заменить трубопровод пока нет, вооружитесь тонким тросом-«змейкой», отсоедините трубу с двух сторон и принимайтесь за прочистку.

Неполадки с переключателем «душ-ванна»

Теперь переходим к ответу на вопрос, как отремонтировать смеситель в ванной, если подача воды в душ прекращается сама собой. Рычаг-переключатель самопроизвольно опускается, и вода течет только через кран.

Причиной такой неисправности может стать износ прокладок золотника. Если испорчена только верхняя прокладка, снимать смеситель не придется. Поскольку «на глаз» определить это невозможно, для начала стоит заменить именно ее, а уж потом делать выводы:

• Отвинчиваем накидную гайку шланга и снимаем его;
• Тонким крючком или шилом поддеваем прокладку;
• Новую прокладку смачиваем водой и устанавливаем на место;
• Собираем смеситель.

Если таким образом поломку устранить не удалось, придется менять нижнюю прокладку:

• Перекрываем воду;
• Снимаем гибкий шланг, открутив накидную гайку;
• Снимаем излив и переходник;
• Снимаем переключатель и извлекаем эксцентрик;
• Вынимаем золотник;

Тонкой отверткой или крючком снимаем нижнюю прокладку (верхняя у нас уже заменена);

Если верхняя прокладка золотника уже была заменена, делать это повторно не нужно

• Новую прокладку надеваем, смачиваем водой и устанавливаем золотник обратно;
• Собираем смеситель.

На кухне смеситель эксплуатируется гораздо активнее, чем в ванной комнате, поэтому из строя выходит значительно чаще. В редких случаях единственное решение возникшей проблемы – покупка нового прибора и приглашение слесаря-сантехника, в остальных можно справиться самостоятельно. Решив выполнить ремонт смесителя на кухне своими руками, вы сэкономите на услугах специалиста и получите немаловажный опыт. Необходимо лишь вооружиться теорией и инструментами.

• Течь из-под гайки в месте излива воды, из-под ручки (рычага) или вентилей смесителя в рабочем состоянии.
• Нарушено правильное движение рычага или вентилей (заедают, прокручивают, не фиксируются в нужном положении и др.).
• При нормальном давлении воды в системе струя недостаточно мощная.
• Вода капает из закрытого крана.

Больше всего вопросов вызывает проблема течи крана. И здесь нужно знать «врага» не только в лицо, но и изнутри. Речь идет об устройстве смесителей.

Устройство

Чтобы понять, как разобрать шаровый кран, следует изучить его конструкцию. На рис. 1 и 2 представлена схема конструкции однорычажного шарового крана.

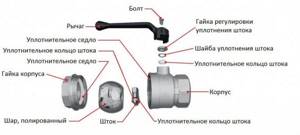

Рисунок 2. Схема сборки шарового крана.

Шаровые смесители отличаются своей надежностью и долговечностью благодаря входящему в их конструкцию неразборному картриджу. Все детали смесителя подгоняются очень точно относительно друг друга. Однако такие смесители все же иногда выходят из строя. Знание устройства таких кранов и понимание принципа их работы поможет без труда справиться с их разборкой и ремонтом. На рис. 3 изображена схема принципа работы шарового смесителя.

В основе конструкции таких смесителей лежит полый шар, имеющий отверстия и штырек для крепления его к ручке. В этот шар холодная и горячая вода подается через две водопроводные трубы, после чего, смешавшись в нем, попадает в излив.

При повороте рычага влево или вправо происходит регулировка подачи горячей или холодной воды за счет перекрытия отверстий в шаре. Аналогично поднимая и опуская рычаг, можно отрегулировать силу напора воды.

Когда необходим разбор

Разбирают смесители для профилактического обслуживания и ремонта. Время, которое проходит до поломки прибора, зависит от нескольких обстоятельств:

• вида и качества материала, из которого кран изготовлен;
• степени очистки воды;
• с какой интенсивностью используется.

Если не проводить профилактического обслуживания, срок службы сокращается. Мельчайшая твердая частица, застрявшая под уплотнителем, приводит со временем к протечке. Поэтому каждые 2 года смеситель разбирают, чистят, меняют прокладки.

Часто замена прокладки устраняет неисправность.
Наиболее часто причина неисправности кроется в резиновых прокладках. Чем интенсивнее пользуются водораспределительной арматурой, тем быстрее они изнашиваются, появляется течь.

При некоторых поломках изделие не восстанавливается, требуется монтаж нового.

Замена узлов или деталей после разборки возможна в таких случаях:

• появилась протечка картриджа;
• недостаточный напор из шарового смесителя, открытого полностью;
• вода одновременно течет из гусака и душевой лейки;
• сломался кнопочный переключатель душевого отвода.

Минимальная разборка требуется при засорении фильтра, которое появляется от плохо очищенной воды.

Проблемы с эксплуатацией шарового смесителя

Какие же проблемы наиболее часто встречаются при использовании шарового типа смесителя?

Если не считать те случаи, когда причиной поломки являются механические повреждения, то есть трещина на корпусе или же есть проблема с водоснабжением, например, постоянно течет вода со ржавчиной, то наиболее распространенными являются нижеуказанные неполадки.

Наиболее распространенные неполадки:

• ослабленный напор при условии, что напор в системе водоснабжения не уменьшился;
• протечка воды;
• тяжелая регулировка температуры (невозможно установить теплую воду).

Наиболее частой проблемой является протечка смесителя. Ее причина – это засорение пространства между шариком и седлами в картридже. Даже микроскопическая соринка способна нарушить герметичность крана и впоследствии деформировать седло.

Напор не тяжело регулировать, меняя положение штока, связывающего рычаг и шарик между собой. Меняя положение штока, можно так выставить положение труб, чтобы обеспечить необходимый напор в кране.

Также могут возникнуть проблемы вследствие засорения затвора. Эта проблема легко решается доставанием аэратора, его очисткой и возвратом в первоначальное положение. Чтобы в будущем избежать возникновение засоров, необходимо установить фильтры для воды, которые смогут улавливать твердые элементы, которые и засоряют смеситель.

Переключатели душа

Устаревшую шаровую конструкцию вытесняют поршневые (золотниковые) переключатели: эксцентриковые и кнопочные. Первые размещены в центральной расточке корпуса или отдельно присоединяемом диверторе. Вторые характерны однорычажным вариантам, находятся на носике.

Из центральной расточки плунжер вынимают следующим образом:

• Отсоединяем гусак, снимаем ручку аналогично шаровому переключателю.
• Выкручиваем штоковую футорку. Вынимаем вместе со штоком-эксцентриком.
• Зацепив мелким шестигранником, извлекаем вниз поршень.

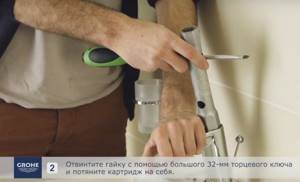

Разборку кнопочного варианта рассмотрим на примере Grohe:

Последовательность операций:

• Отсоединяем душевой шланг.
• Удерживаем отверткой клапан от вращения.
• Отвинчиваем колпачек-кнопку.
• Шестигранником выкручиваем механизм в сборе.

Процесс замены дивертора KOHLER:
