Установка шарового крана на металлическую трубу


Конструктивные особенности

На сегодняшний день шаровые краны получили самое широкое распространение. При этом отметим, что наиболее распространен муфтовый способ подключения, но подсоединение может проводится и путем сварки. Подобные модели имеют следующую конструкцию:

  1. Корпус крана выступает в качестве основного элемента. Тот момент, что подсоединение проводится при применении технологии сварки определяет использование специальной стали, которая может выдерживать воздействие высокой температуры. Корпус характеризуется отсутствием различных выступов, за счет чего исключается вероятность накопления грязи.
  2. Шар применяется в качестве основного запорного элемента. При его изготовлении используется нержавеющая сталь, в центральной части расположено отверстие с различной проходимостью.
  3. Управление проводится за счет рукоятки. Она имеет форму, которая упрощает управлением устройством.
  4. Шпиндель применяется для непосредственной связи рукоятки с шаром. Форма подобного элемента довольно сложная, что позволяет проводить установку нескольких уплотняющих колес. Стоит учитывать, шпиндель устанавливается изнутри, за счет чего обеспечивается высокая степень надежности при эксплуатации устройства под давлением.
  5. Внутри крана есть седло шара, которое изготавливается из тефлона. Подобный материал характеризуется высокой устойчивостью к механическому воздействию.
  6. Стопорный штифт ограничивает вращение рукоятки.

Особое внимание уделим тому, что подводящий и отводящий патрубки представлены трубками из металла, который хорошо поддается сварке. На поверхности нет резьбы и других элементов, за счет которых усложняется процесс сварки

Устройство однорычажного смесителя

Конструкция крана с одним рычагом представлена такими элементами:

Исходя из типовых особенностей однорычажного крана, устройство может оснащаться шаровым или керамическим картриджем. Устройство шарово-картриджных моделей представлено полным шаром, имеющим отверстия и соединенным с рукоятью при помощи штырька. Посредством парных входных отверстий происходит наполнение шаровой камеры холодной и горячей водой, с последующим ее перемешиванием и поступлением в излив (носик). Регулировка температуры и водного напора осуществляется за счет шаровых поворотов. Входным отверстиям свойственно уплотнение тефлоном.

Смеситель с картриджем из керамики имеет пару вплотную притертых керамических пластин (шайб), сдвигающихся во время поворота ручки. Водное смешивание и изливная подача происходит благодаря совмещению предусмотренных шайбовых отверстий. Некоторые модели отличаются наличием ограничивающего кольца, контролирующего подачу горячей воды. Наружная поверхность картриджных отверстий имеет защиту в виде силиконовых или пластиковых прокладок из резины. Для обеспечения малошумного функционирования и ограничения смесителя от гидравлических ударов, верхняя шайба оснащается мелкими рубцами или полосками. Разборку шарового крана данного типа невозможно осуществить – потребуется лишь его полная замена.

Установка шарового крана

В этой статье расскажу, как правильно делается установка шарового крана на трубы водопровода и отопления, но сначала расскажу немного о плюсах и минусах шаровых кранов. На данный момент, такие вентиля самые распространенные, популярные, и очень практичные и удобные, несомненным их плюсом перед кранами старого образца является то, что не надо менять прокладки, так как у них другое устройство и принцип работы. Внутри крана находится шар, в одном положении он открыт, а при повороте на 90 градусов вода перекрывается, но есть и большие минусы у шаровых кранов: При плохой воде шарик может зашлаковаться, и если его не проворачивать год, особенно на горячей воде, то закрыть его становится очень трудно, а порой и невозможно, так что нужно хотя бы раз в 2 месяца его провернуть, чтобы сбить солевые отложения.

Если с крана идет ржавая вода, то при открытии-закрытии окалина или песок могут повредить поверхность шара, и тогда кран будет протравливать в закрытом положении. На шаровых кранах среднего качества, при частом открывании и закрывании (чаще всего встречается на горячей воде и отоплении) начинает течь из-под сальника, конечно его можно подтянуть, но во многих случаях гайка поджимающая сальник крутится вместе с рычажком, и продолжает капать, а в некоторых кранах вообще не присутствует сальник и при течи его можно только выбросить, и установить новый. И еще один минус, нельзя устанавливать шаровый кран в помещении, где может быть температура меньше 0 градусов зимой, при замерзании воды, его разрывает.

Как установить шаровый кран на трубу

При установке шарового крана на трубу, необходимо:

1. Если делаете замену крана, то необходимо снять старый, очистить резьбу от льна, и попробуйте накрутите кран. Не раз встречался с тем, что при снятии старого вентиля 2-3 витка сгнивает, в таком случае надо дорезать резьбу. Кран на трубу должен накручиваться не менее 4-ёх витков!

2. Если при демонтаже старого крана резьба осталась в нормальном состоянии, но при установке кран накручивается менее 4-ёх оборотов, обязательно прогоните резьбу плашкой!

3. Проверяете, без льна кран накручивается 4-5 оборотов, наматываете лен. и закручиваете на 4-5 оборотов.

4. Если делаете монтаж водопровода или отопления, то сначала точно отмеряете где будет устанавливаться шаровый вентиль, отрезаете в нужном месте, нарезаете резьбу на трубе, и накручиваете на 4-5 оборотов.

И как обычно несколько советов, если у Вас централизованная подача отопления, и в системе высокое давление, используйте шаровые краны фирмы Bugatti, они зарекомендовали себя очень хорошо, не устанавливайте кранов на которых нет сальника, если он начнет течь, то Вы ее не сможете устранить до замены крана.

Шаровые краны бывают с внутренней резьбой с обеих сторон, внутренняя — наружная, наружная — наружная, и внутренняя с одной стороны, а с другой американка, поэтому просчитайте, и покупайте те, которые нужны для дальнейшего соединения водопровода или отопления.

Смотрите видео, установка, монтаж шарового крана, и как нарезать резьбу на трубе .

Ответы знатоков

Александр Ерёмин:
Лучше фум-ленту на резьбу…

ban:

для уплотнения применяются фторопластовые ленты ФУМ, ФЛУП, и тому подобные материалы. кстати, уплотняются оба конца.

Илья Прохоров:

Кран один из лучших (фирма производитель) . Прокладку не нужно, нужна обмотка на наружную резьбу, которая будет вкручиваться во внутреннюю резьбу крана. Для удобства можете взять «Тангит унилок», там все просто и очень надежно!

RantaHun:

фумом обмотай +

Владимир:

Может будет и совсем плохо .При обратном включении вода будет стремиться вырвать клапан из штока, а он там просто завальцован .Тогда кран ну никак не перекроет воду, И ещё одна неисправность может возникнуть этот самый клапан будет болтаться . кран будет «петь » .Нормально -напор воды должен стремиться выдавить клапан ,Вентили: а — со специальной втулкой; б — с накидной гайкой; 1 — корпус; 2 — гайка; 3 — шайба; 4 — прокладка резиновая; 5 — клапан; 6 — прокладка; 7 — шток; 8—головка корпуса; 9 — сальник; 10 — специальная втулка: 11 — маховик; 12 — шайба; 13 — винт; 14— накидная гайка; 15 — втулка сальника; 16—кольцо сальника

Как правильно ставить шаровый кран

ваван бик:

ПРОТИВ САЛЬНИКА ТАК НЕ НАДО

Владимир:

да нифига плохого не будет!когда надо чтобы держал на все 100% — в шахте слесаря именно так и ставят вентили!

Александр Егоров:

седло будет сильнее изнашиваться

Сергей:

шаровым пох, а у кран-букс прокладку будет выдавливатьи из сальника бежать даже с закрытым краном

и еще у шаровых разборных корпус как бы из 2 половинок. Если малую часть ко входу прикрутить и йобнуть по крану и он оторвется или треснет — хр ен перекроешь

Как правильно ставить шаровый кран

KERK:

На поработавшем (изношенном) кране может даже запорную шайбу сковырнуть давлением. И получишь постоянно закрытый вентиль!:):):):):):):)Или постоянно открытый-если раком встанет…

Сергей Мартынов:

Нечего не будет если только они не с обратным клапаном или с грязевым фильтром.

Вольный ветер:

Сильно! При аварии вентиля, перекрыть или исправить не получится, затопишь весь дом….

Особенности получаемого соединения

Несмотря на достаточно широкое распространение муфтового и фланцевого методов подключения, некоторые шаровые краны подключаются при применении сварки. Подобный способ подключения можно охарактеризовать следующим образом:

  1. Можно провести подключение шарового крана даже к трубе, на которой нет резьбы или нельзя присоединить фланец.
  2. Получаемый шов характеризуется высокой надежностью. При соблюдении технологии сварки соединение сможет выдержать высокую нагрузку.
  3. После выполнения монтажных работ нельзя будет провести демонтаж для обслуживания или замены запорного элемента. Исключение можно назвать случай, когда проводится разрезание металла.
  4. При нарушении технологии сварки получаемый шов получается низкокачественным, при длительной эксплуатации может появится течь.
  5. Сварные швы характеризуются относительно невысокой устойчивостью к гидравлическому удару.

Как показывает практика, сварное соединение может выдерживать достаточно высокую нагрузку и прослужить в течение длительного периода. Именно поэтому сегодня часто можно встретить в промышленности ситуацию, когда шаровой кран подключается именно при применении подобной технологии.

Установка газового вентиля

Подготовительный этап

Чтобы поменять газовый вентиль на кухне самостоятельно, требуется подготовить:

  • новый кран;
  • два газовых ключа. Один ключ требуется для откручивания резьбы, а второй для удержания нижней трубы в неподвижном состоянии. В противном случае можно повредить трубопровод, ведущий непосредственно к газовой плите;
  • средство для герметизации резьбового соединения. Подойдут ФУМ-лента, нить Тангит Унилок или обычная льняная нить. При использовании льняной нити необходима дополнительная обработка герметизирующего материала краской;

Специальная нить для герметизации резьбового соединения

графитовая смазка, предназначенная для газовых вентилей;

Специальный состав для газовых приборов

заглушка для трубы. Если производить замену вентиля вдвоем, то можно обойтись без применения заглушки.

Процесс замены

Замена газового вентиля производится по следующей схеме:

  1. перекрывается подача газа в жилое помещение. Для этого ручка газового вентиля поворачивается в положение перпендикулярно трубе;

Как установить шаровый кран

Газовый вентиль в положении «закрыто»

  1. вентиль откручивается от трубы. Если открутить резьбу не получается, то резьбовое соединение рекомендуется обработать составом WD-40, который обеспечит плавность хода. Если в квартире установлен приварной вентиль, то он срезается при помощи болгарки, а на трубах нарезается резьба;
  2. на место вентиля устанавливается временная заглушка. Если работу по замене газового вентиля производить вдвоем, то вместо заглушки можно использовать палец напарника. Такая процедура облегчит процесс установки нового крана;
  3. на резьбу накручивается герметизирующая нить;

Как установить шаровый кран

Намотка льняной нити для придания резьбовому соединению герметичности

  1. поверх нити наносится слой графитовой смазки;

Как установить шаровый кран

Окончательная подготовка резьбы к установке вентиля

  1. устанавливается новый кран.

При проведении работы рекомендуется в помещении открыть окна и выключить все электрические приборы. Данные действия приведут к максимальной безопасности.

Процесс самостоятельной замены газового вентиля представлен на видео.

Проверка герметичности

После установки газового вентиля рекомендуется проверить герметичность устройства и полученных соединений. Для этого:

  • открывают кран и начинают подачу газа к плите;
  • подготавливают насыщенный мыльный раствор, который наносят на кран и места соединения.

Как установить шаровый кран

Поиск утечки газа при помощи мыльного раствора

Если устройство и резьба пропускают газ, то в месте пропуска будут образовываться небольшие мыльные пузыри. При обнаружении утечки необходимо быстро устранить проблему.

Самостоятельно выполнять работу по замене газового вентиля рискованно

Любое неосторожное действие или нарушение правил безопасности может привести к взрыву. Поэтому рекомендуется выполнять замену с помощью квалифицированных специалистов

Открытие и закрытие вентилей

Определить, открыт или закрыт вентиль, можно по нескольким признакам в зависимости от вида установленного устройства.

Определение положения шарового вентиля

Для определения состояния шарового вентиля можно использовать:

  1. управляющую ручку;
  2. выточку, расположенную на штоке.

Шаровой вентиль может быть оснащен двумя типами ручек:

  • рукоять, представляющую собой продолговатый элемент, прикрепленный к корпусу устройства;
  • ручку-бабочку, состоящую из двух аналогичных частей, расположенных симметрично относительно точки крепления.

Вентиль закрывается, если ручка поворачивается перпендикулярно устройству и направлению трубопровода, и открывается, если ручка поворачивается в направлении оси устройства и соответственно трубопровода.

Как установить шаровый кран

Определение состояния вентиля по ручке, установленной на устройстве

Определить состояние вентиля по ручке поможет следующий видеоролик.

Если ручки сломаны или по каким-либо причинам полностью отсутствуют, то можно ли узнать положение вентиля? Для определения состояния устройства при рассматриваемых обстоятельствах можно воспользоваться выточкой, расположенной на штоке.

Как установить шаровый кран

Элемент, по которому можно определить положение вентиля

Если выточка расположена параллельно трубопроводу, то вентиль открыт и пропускает жидкость (газ). Если выточка располагается перпендикулярно направлению труб, то вентиль закрыт и движение жидкости по системе невозможно.

Как установить шаровый кран

Определение положения вентиля по выточке

Для удобства использования шарового крана на корпусе устройства располагаются специальные выступы, которые предназначены для ограничения поворота ручки и, как следствие, продления периода использования устройства.

Определение положения пробкового вентиля

В какую сторону открутить пробковый вентиль, если на устройстве отсутствует ручка, и как узнать положение вентиля в таком случае?

Чтобы определить положение вентиля, не имеющего ручки, необходимо:

  1. найти на верхней части штока шлиц (риску);
  2. визуально узнать состояние устройства.

Как установить шаровый кран

Определение состояния пробкового крана при отсутствии ручки

Чтобы закрыть вентиль любого типа, необходимо вращать управляющую ручку или крепежный шток в направлении движения часовой стрелки. Для открытия вентиля ручка вращается в обратном направлении, то есть против движения часовой стрелки.

Конструкция двухвентильного смесителя

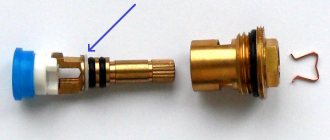

Двухвентильному крану свойственно наличие литого латунного или стального корпуса, тыльная сторона которого оснащена резьбовым патрубком, подключающим приспособление к водопроводу. Корпус смесителя отличается наличием рабочих узлов – кран-букс (вентильных головок), регулирующих подачу, напор и температурный показатель воды. Кран-буксу различают по наличию прокладки из резиновых материалов или диска из керамики. Для обеих конструкций допускается взаимозамена, состоящая в использовании любой вентильной головки для одного корпуса.

Смесители с двумя вентилями могут быть:

Инструкция по проведению сварочных работ

Как установить шаровый кран

Установка шаровых кранов в технологическую линию должна проводится исключительно с учетом требований проекта, а также распространенных стандартов. Основными рекомендациями назовем нижеприведенные моменты:

На момент проведения работы категорически запрещается проводить фиксацию устройства за рукоятку или другие технологические элементы. Это связано с тем, что оказываемая нагрузка может привести к весьма серьезным последствиям. Даже незначительная деформация штока становится причиной снижения герметичности всего устройства.

Проводить сварочные работы можно исключительно в открытом положении устройства. При этом нужно убедится в том, что внутри не будет различных загрязнений, которые могут попасть внутрь при транспортировке.

На момент выполнения сварки рекомендуется снять рукоятку. Часто при ее изготовлении применяется материал, который может пострадать от попавших капель раскаленного материала.

При монтаже в вертикальном положении сварка верхнего шва проводится в полностью открытом положении. Нижний шов получается при полностью закрытом положении, что позволяет исключить вероятность появления эффекта обратной тяги теплого воздуха.

При диаметре в диапазоне от 10 до 125 миллиметров рекомендуется использовать электрическую сварку, при большем показателе это условие обязательно.

Скос трубы должен идеально подходить для запорного элемента

Именно поэтому в случае низкого качества поверхности проводится срезание конца и его тщательная подготовка.

При непосредственной сварке нужно уделять внимание тому, чтобы корпус крана не нагревался. Это связано с тем, что слишком высокая температура может привести к весьма плачевным последствиям

Считается перегревом нагрев корпуса до температуры 100 градусов Цельсия в зоне расположения седла. Стоит учитывать, что в большинстве случаев применяется специальная охлаждающая жидкость и смоченная ткань. Сварка может проводится в несколько этапов для снижения вероятности перегрева поверхности. Повышение пластичности становится причиной деформации поверхности и потери герметичности всей конструкции.

После получения шва на протяжении длительного периода запрещается проводить открытие и закрытие арматуры. Делать это можно исключительно после того, как поверхность полностью остыла. В противном случае внутренние элементы могут быть повреждены.

Строительная длина патрубков не должна быть укорочена. Это связано с тем, что она выбирается с учетом вероятности нагрева основной конструкции.

После завершения работы проводится проверка качества шва согласно установленным требованиям. Для защиты поверхности проводится нанесение лакокрасочного покрытия. Завершающим этапом становится промывка крана для удаления мусора, который мог попасть внутрь конструкции на момент сварочных работ.

Советы специалистов

Знаний о том, как соединить с металлическим краном, недостаточно для устройства надёжного трубопровода холодного водоснабжения. Вам могут потребоваться советы специалистов и по таким вопросам:

  • из каких материалов лучше собирать трубопроводы разного назначения: например, трубы ПНД лучше всего подходят для наружных участков сетей водоснабжения (подъём воды из скважин, её транспортировка до точки ввода в дом, для систем полива и обеспечения хозяйственных нужд);
  • как составлять схемы прокладки трубопровода с указанием мест установки запорной и других видов арматуры;
  • как подбирать материалы и комплектующие по количеству с учётом потерь на отходы и по качеству для сборки трубопроводов – предпочтение лучше отдавать продукции известных торговых марок или следовать рекомендациям специалистов;
  • какие выбрать способы соединения элементов трубопровода с учётом конкретных условий монтажа и проч.

Нежелание прислушиваться к рекомендациям специалистов может привести к самым негативным последствиям. В лучшем случае вы можете получить протекающий кран, а в худшем – затопить свой дом горячей или холодной водой.

Выбор газовых вентилей

Если обнаружена неисправность в работе газового вентиля, то устройство рекомендуется заменить в кратчайшие сроки. В первую очередь необходимо подобрать новый вентиль. При выборе специалисты рекомендуют учитывать:

  • вид вентиля;
  • основные параметры устройства.

Виды

Вентиль газовой трубы может быть:

пробковым. В корпусе пробкового крана размещается конический элемент, приводимый в движение маховиком. В коническом элементе (пробке) находится отверстие, которое при совмещении с отверстием в трубе пропускает газ к оборудованию. В качестве уплотнительного материала, герметизирующего соединение крана с трубами, выступает сальник;

Вентиль пробковый в разрезе

шаровым. Устройство газового вентиля шарового типа отличается от пробкового тем, что в основе запорного механизма располагается шар, выполненный из прочного металла. Шар имеет отверстие, которое при повороте маховика располагается вдоль газопровода и таким способом пропускает газ к потребителю.

Как установить шаровый кран

Вентиль для газопровода с шаровым запорным механизмом

Специалисты рекомендуют для бытового газопровода использовать шаровые крана, так как они являются более надежными.

По способу соединения с трубами бытовой шаровой кран может быть:

резьбовым. Вентиль соединяется с трубами газопровода резьбовым соединением;

Вентиль, устанавливаемый резьбовым соединением

фланцевым. Соединение с трубами осуществляется при помощи фланцев, которые в свою очередь фиксируются болтами;

Вентиль для газа, фиксируемый фланцами

приварным, то есть устанавливаемым с помощью сварочного аппарата.

Как установить шаровый кран

Газовый кран, устанавливаемый методом сварки

Резьбовые и фланцевые краны являются многоразовыми, то есть при необходимости можно снять устройство с газовой трубы, проверить его работоспособность, провести ремонт и установить на прежнее место. Приварной вентиль можно установить только один раз.

Основные параметры подбора

Чтобы подобрать запорный вентиль для газа, рекомендуется обратить внимание на следующие факторы:

  • диаметр трубопровода. Запорный элемент вентиля должен полностью перекрывать трубу в квартире. Если вентиль будет большего или меньшего размера, то герметичность крана будет не полной;
  • шаг и диаметр резьбы на трубопроводе. Чтобы быстро произвести замену устройства, необходимо полное совпадение указанных параметров. В противном случае потребуется приобретение и установка дополнительных переходников;
  • материал, из которого изготовлен вентиль газопровода. Целесообразнее приобретать латунные краны, так как они отличаются более длительным периодом службы. В продаже также можно встретить силуминовые, цинковые и пластиковые краны. Различить материал, примененный для изготовления вентиля, можно по весу. Латунные краны более тяжелые, чем краны из других материалов. Кроме этого можно осмотреть место, где нарезана резьба. Латунь имеет желтый оттенок, а все остальные материалы (кроме пластика) серый;

Вентиль для газа, изготовленный из латуни с никелированным покрытием

  • на корпусе вентиля не должно быть сколов, наплывов, трещин и других дефектов. Наличие этих факторов свидетельствует о несоблюдении правил изготовления изделия, что приведет к сокращению срока службы;
  • целесообразнее приобретать вентили известных производителей. Например, можно выбрать краны, произведенные компаниями Bugatti (Италия), Dungs (Германия), Broen Ballomax (Польша).

Соблюдение простых правил при выборе вентиля для газа позволит подобрать надежное устройство с длительным сроком эксплуатации.

Металлопластик или полипропилен

Соединение полипропиленовых труб
Соединение полипропиленовых труб

Современное сантехническое оборудование – это, в первую очередь, пятислойные трубы из металлопластика, завоевавшие особую популярность благодаря своим многочисленным преимуществам перед другими типами труб:

  • уплотненному внутреннему слою полиэтилена;
  • эластичной алюминиевой прослойке трубы, сохраняющей заданную при монтаже форму и конфигурацию;
  • соединению внутреннего и наружного слоев полиэтилена трубы с ее алюминиевой прослойкой с помощью клея;
  • прочному слою антикоррозийного полимера;
  • не обязательному соблюдению точных расчетных размеров при монтаже труб из металлопластика.

При монтаже сантехнического оборудования применяют и другой тип труб — полипропиленовые трубы. Их преимущества перед металлопластиковыми – экономическая выгода (полипропиленовые трубы как минимум втрое дешевле), а также простота монтажа. Их без особой сложности можно соединять даже с металлическими трубами.

Высококачественного соединения полипропиленовых труб между собой, а также долговечного и надежного соединения полипропиленовых труб с металлическими можно достичь при условии, если в обязательном порядке учесть толщину их стенок.
