Полипропиленовый кран: сферы применения, советы по выбору и монтажу

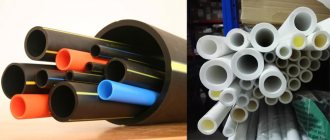

Трубопроводы из полипропиленовых труб пользуются широкой популярностью благодаря высокой стоимости, долговечности использования и простоте монтажа. При строительстве таких трубопроводов, как правило, используется аналогичная фурнитура, то есть пропиленовый кран и другие фитинги. Как правильно подобрать и произвести монтаж крана из полипропилена, читайте далее.

Фурнитура для пластиковых трубопроводов

Кран полипропиленовый и его основные характеристики

Кран шаровый пропиленовый используют для решения тех же задач, что и его металлические собратья. Но изделия из этого полимера выгодно отличаются от тех, своим малым весом и простотой присоединения. Благодаря этому, скорость монтажа полипропиленовых систем существенно выше, что металлических. Кроме этого, клапаны из полипропилена обеспечивают низкие гидравлические потери, кстати, они не нуждаются в дополнительном уходе.

Механизм действия полипропиленового клапана абсолютно идентичен работе латунного шарового запорного устройства. Для закрытия движения рабочей среды, применяют затвор, имеющий форму шара, с отверстием, проделанном по центру. Шток с закрепленным на нем шаром вокруг оси, надежно закрывает движение потока.

Виды трехходовых кранов

Особенности конструкции предполагают деление трехходовых смесителей на несколько видов:

Параметры	Виды трехходовых кранов
Тип затворного механизма	Шаровые, пробковые (цилиндрические, конусные)
Диаметр проходного отверстия в затворе	Полнопроходные, редуцированные (диаметр канала в затворном механизме несколько сужен)
Форма канала в затворном механизме	Т-образные, L-образные
Способ управления	Ручные (рычаг, бабочка), с электроприводом, с пневмоприводом
Способ соединения	Резьбовые (муфтовые, штуцерные, цапковые), сварные, фланцевые

Использование привода в комплекте с выносным термодатчиком, контроллером или ручным переключателем позволяет автоматизировать процесс управления. Модели с пневматическим приводом безопаснее электрических сервоприводных аналогов.

Шаровые клапаны или вентили – что лучше?

При выборе запорной арматуры необходимо учитывать следующее. Кран полипропиленовый может работать без перебоев несколько десятков лет. По заявлениям, которые делают производители этой продукции, они могут проработать до 50 лет. Конусные клапаны в отличие от их, тем, что на поверхности концентрируется накипь, и можно быть уверенным, что она рано или поздно станет непреодолимым препятствием при закрытии или открытии крана. Ко всему прочему, нельзя сравнивать габаритные размеры шаровых и конусных изделий. И еще, конусные клапаны, требуют проведения регулярного осмотра.

Краны шаровые полипропиленовые не страдают такими недостатками. Кроме, малого веса и высокой надежности они выглядят гораздо симпатичнее, чем остальные модели запорной арматуры. Для производства шаровых клапанов применяют такие материалы, как:

• сталь;
• латунь;
• чугун;
• полиэтилен;

С учетом всего вышесказанного можно сделать простой вывод – изделия шаровые превышают конусные по все параметрам.

Отличия от вентилей

Другим распространенным видом запорной арматуры являются вентили, которые обеспечивают перекрытие потока при помощи конусообразного запирающего элемента. Поэтому нередко возникает вопрос, что лучше: шаровые клапаны или вентили. Необходимо учитывать, что при использовании вентиля не обеспечивается полное открытие проходного диаметра, что приводит к определенным гидравлическим потерям. Кроме того, на поверхности конуса неизбежно собирается накипь, что со временем приводит к тому, что напор жидкости значительно снижается и запорная арматура просто выходит из строя. С учетом данных особенностей эти устройства требуют регулярного осмотра.

Шаровые краны исключают гидравлические потери и не накапливают накипь в процессе эксплуатации. Их срок службы может достигать 50 лет, полностью сохраняя свои эксплуатационные характеристики в течение всего этого периода. Также они отличаются меньшим весом и более компактными габаритами, что делает их намного более удобными в эксплуатации. Таким образом, особенности полипропиленовых кранов и их основные характеристики позволяют однозначно утверждать, что шаровые клапаны сегодня являются наиболее предпочтительным видом запорной арматуры и намного превосходят конусные вентили по всем параметрам.

Базовые параметры и конструктивные особенности

У каждой модели шарового крана, свои, собственные базовые параметры. Например, краны, изготовленные, из пропилена марки PPRC, могут работать в любой среде. Максимальное давление, на которое рассчитаны эти краны, составляет 20 МПа, а предельная температура может достигать 95 градусов по Цельсию. Надо понимать, что краны из этого материала могут работать и при предельном давлении до 75 МПа.

Кран полипропиленовый включает в свой состав:

• корпус, с установленной в него рукоятью;
• затвор в виде шара из коррозионной стали с отверстием равным рабочему диаметра трубы, на которую он будет устанавливаться;
• несколько уплотнителей и пр.

Шаровой кран в разрезе

Уже было отмечено, что отверстие в шаровом затворе должно быть равным рабочему диаметру трубопровода. Это равенство не допускает гидравлических потерь при движении рабочей среды. Краны этого класса могут быть использованы на всех типах труб из полипропилена и на армированных, и на обыкновенных.

Конструктивные свойства

Главная особенность крана — подвижный шаровой запор, изготовленный из латуни. Иногда в качестве антикоррозийной защиты используют хром.

В шаре есть пропускное сквозное отверстие для жидкости:

• В открытом положении отверстие расположено по направлению потока.
• В закрытом монолитные стенки шара полностью перекрывают воду.

Для регулировки положения шара используется кран, который поворачивает его на 90 градусов. У него есть всего два положения: открыто, закрыто. Если применять ПП кран для корректировки плотности потока, высока вероятность образования полостей в корпусе и выхода из строя механизма.

Кран состоит из следующих элементов:

• Полипропиленовый корпус.
• Составной корпус затворного узла.
• Шаровой латунный затвор со сквозным отверстием.
• Уплотнитель. Изготавливается из каучука или тефлона и размещен за пределами пропускного отверстия.
• Поворотный кран.
• Латунный шток. Для защиты от коррозии может быть хромирован, как и затвор. Для дополнительной герметизации и монолитности конструкции оснащен сальниковыми кольцами, как правило, из эластомера.
• Крепежный винт. Обеспечивает соединение вентиля со штоком.

Обратите внимание! Иногда попадаются изделия с обточенным в нижней части шаром, в образовавшемся отверстии формируется «отстойник», в котором скапливаются содержащиеся в жидкости частицы или накипь. Производители применяют такую схему для экономии металла. Подобные краны использовать не рекомендуется, так как они недолговечны и создают уйму проблем.

Какой кран лучше пластиковый или металлический

Краны отличаются первую очередь своим назначением. Одни из них могут быть использованы для работы с холодной водой, другие для взаимодействие с горячей. Назначение кранов определяет их конструктивные особенности. Одни модели кранов выполняют разборными, другие разъемными. Краны ПП с разъемной конструкцией монтируют там, где может встать вопрос об отсоединении его от сети. Кстати, разъем может быть установлен и с одной, и с двух сторон корпуса клапана.

Также ещё бывает трёхходовой кран шаровый

При подключении разборного крана применяют накидные гайки. Их устанавливают в системы, где применяется арматура, выполненная из металла, в стальные трубопроводы и рядом с радиаторами отопления.

Разборные краны из пропилена имеют два исполнения – прямое и угловое. Если с прямыми кранами все понятно, то достоинство угловых заключается в том, что они подсоединяются к магистрали напрямую, без помощи вспомогательных муфт. Такая конструкция не только облегчает монтаж, но и повышает ремонтопригодность изделия. Благодаря конструкции клапана его можно быстро разобрать и выполнить ремонт.

ВАЖНО! Существуют клапаны, которые нужны для работы с различными средами. Полости таких изделий могут быть изготовлены из нержавеющей стали, латуни, покрытой хромом и пр.

Производители выпускают клапаны разного цвета. Более того, на стадии изготовления, на корпус наносят цветную маркировку, которая может рассказать, для чего предназначен тот или иной кран. К примеру, синяя полоса обозначает, что это изделие предназначено для взаимодействия с холодной рабочей средой.

Процедура спайки полипропиленовых элементов

Когда все нужные инструменты и материалы заготовлены, можно переходить к выполнению задачи. Она делится на два этапа: подготовительный и непосредственно спайка арматуры для полипропиленовых трубопроводов. В первую очередь нужно подготовить место для работы.

В наборе аппарата для сварки имеется специальная струбцина. Она используется для закрепления станка, например, к столу. Такое крепление очень надежное, аппарат не будет шататься. Поэтому работать с ним будет удобно. Но в некоторых ситуациях спайка выполняется не за рабочим столом, а непосредственно рядом с водопроводом. На такой случай в станке имеется ручка для удержания на весу.

Особенности покупки шарового крана из полипропилена

Перед тем как приобрести кран полипропиленовый необходимо его внимательно осмотреть на его поверхности не должно быть никаких повреждений. При вращении штока, надо убедиться в том, что он проворачивается с небольшим усилием.

И еще, не имеет смысла приобретать шаровый клапан на рынках или малопонятных магазинах. Практика показывает, что там действительно возможно сэкономить, но никаких гарантий качества нет и быть не может.

Клапан, изготовленный серьезным производителем, продается только через специализированные торговые точки.

Особенности выбора

В выборе рекомендуется основываться на качестве изделия:

1. Отсутствие трещин, сколов, поверхность изделия ровная.
2. Поворот штока должен сопровождаться усилием. В случае, если прокручивается свободно, значит, стоят плохие уплотнители.
3. Рекомендуется приобретать краны от серийных производителей. Гораздо меньше шансов, что попадется некачественная продукция.

Не стоит приобретать на рынках в целях экономии. Стоимость качественного шарового крана не может быть ниже стандартных рыночных расценок.

Несколько ценных советов

При выборе крана из полипропилена необходимо помнить несколько простых вещей:

• резьба на корпусе клапана должна соответствовать резьбе на патрубке;
• приобретение бывшего в употреблении клапана может привести к протечкам, со всеми вытекающими последствиями, в виде затопленных соседей.
• важное значение имеет торговая марка. Дело в том, что многие европейские производители переносят свои предприятия в страны третьего мира, но не всегда выполняют контроль качества.

Для монтажа крана целесообразно пригласить специалистов – сантехников. Самостоятельная установка запорной арматуры может закончиться печально. Надо помнить о том, что рабочее давление составляет до 8 МПа.

Этап соединения

Когда со всей подготовкой покончено, можно переходить к основному этапу пайки. Подготовленная труба вставляется в первую тефлоновую насадку, а муфта крана — во вторую. В инструкции написано время нагревания полипропилена, следуйте рекомендациям.

Когда указанный период прошел, труба с муфтой должны в достаточной степени расплавиться. Теперь идет спайка изделий. Одно из них вставляется в другое в полном соответствии с разметкой. При выполнении задачи точность и скорость являются первостепенными. Ни в коем случае нельзя крутить трубу в муфте, когда они объединены, это приведет к дефекту конструкции.

На этом сварка полипропиленовых труб завершена. Остается протереть металлические элементы аппарата от остатков расплавленного материала. В таком случае паяльник не потребует чистки для дальнейшего использования.

Определить качество спайки можно визуально, в месте стыка трубы с запорным элементом должна образоваться небольшая кромка расплавленного полипропилена. Само соединение в случае успешной сварки будет полностью ровным, без каких-либо деформаций.

Окончательно определить надежность соединения элементов водопровода можно уже после подачи воды. Если задача выполнена в полном соответствии с выдвигаемыми требованиями, рекомендациями и по инструкции к паяльной установке, то стык между полипропиленовой трубой и запорным шаровым краном будет надежным и герметичным. Такое соединение прослужит максимальный срок, скорее всего, без каких-либо проблем или возникновения протечек.

Но нужно проверить не только герметичность спайки. Стоит убедиться еще и в правильной работе запорного механизма. Шаровые краны для полипропиленовых труб должны полностью закрываться и открываться без особых усилий даже тогда, когда водопровод функционирует.

Тонкости монтажа

Место для монтажа определяется исходя из того, что рукоять крана должна спокойно вращаться. После этого необходимо выполнить подмотку резьбы и привернуть его к концу трубы. Кран должен наворачиваться с некоторым усилием, это происходит, потому что подмотка вдавливается в резьбу, препятствуя образованию протечек. Аналогичная операция выполняется с другим концом крана.

При монтаже недопустимо использование ключей типа КТР (газовых). Для монтажа этих изделий применяют только сантехнический инструмент.[art_yt id=”L-q8efMCeZA” wvideo=”640" hvideo=”360" position=”center” urlvideo=”https://www.youtube.com/watch?v=L-q8efMCeZA” namevideo=”Полипропиленовый шаровый кран” desc=”Разновидности и принципы действия полипропиленовых шаровых кранов.” durationmin=”4" durationsec=”35" upld=”2012-10-11" tmburl=”https://i.ytimg.com/vi/L-q8efMCeZA/maxresdefault.jpg” thumbnailwidth=”1280" thumbnailheight=”720"]

Сейчас читают

• Вся подноготная информация про краны шаровые 3 4
• Что необходимо знать про краны шаровые муфтовые
• Краны проходные для стиральной машины и не только
• Важные моменты про кран для отопления шаровый

Подготовка труб, вентилей, арматуры

Первый шаг — изучение инструкции к паяльному аппарату. В ней написаны все рекомендации, а также ограничения по использованию станка. В инструкции также имеется таблица, по которой можно определить время нагрева элементов трубопровода.

Далее выполняется подготовка рабочего места, как уже было упомянуто выше. Нужно закрепить сварочный аппарат с помощью струбцины, подключить его к сети. Установить режим работы на 260 oC. Температура выставляется на специальном регуляторе.

Теперь нужно зачистить тефлоновые вставки и надеть их на станок. Остается дождаться разогрева сварки. На протяжении всей работы нельзя выключать паяльник. Выставленный температурный режим не допустит перегрева тефлоновых вставок. А вот занижать температуру ни в коем случае нельзя. Полученное соединение будет ненадежным, со временем износится и даст течь.

Теперь можно переходить к подготовке труб. Для начала нужно сделать отрезки подходящих размеров. Все срезы следует тщательно обработать. Снимается армирующий слой. С помощью ножниц-резака отрезается край трубы, теперь нужно снять фаску конусовидным резаком. Спаиваемые поверхности следует обезжирить, очистить от грязи, пыли и устранить неровности.

Монтаж вентиля для полипропиленовых труб выполняется под определенным углом, чтобы ручка находилась в правильной плоскости. Для этого нужно нанести разметку для сварки на трубе и муфте. В противном случае запорный механизм будет неудобно использовать, а иногда и совсем невозможно.

Срок службы трехходового крана

Период безаварийной работы прибора определяют:

• Особенности конструкции.
• Материал, из которого он изготовлен.
• Соответствие его технических характеристик реальным условиям эксплуатации.

На стальные «тройники» производители дают гарантию в 5-7 лет, но при умеренной интенсивности они вполне могут прослужить и 50 лет. Срок службы пластиковых моделей, как правило, не превышает 2 лет.

Правила эксплуатации трехходового крана

Установленный в систему «тройник» требует периодического осмотра на предмет износа и протечек. При обнаружении протечки можно попробовать подтянуть резьбовое соединение. Если протечку устранить не получилось, смеситель придется разбирать. Очень часто изнашиваются именно уплотнительные кольца. Их замена и очистка элементов от окалины продлевает срок службы прибора.

Чтобы сократить степень износа устройства, его нужно периодически смазывать специальным сантехническим средством.

Частые ошибки и проблемы при установке трехпроходного крана

Ошибки, допущенные при установке «тройника», не только сокращают срок его службы, но и негативно отражаются на работе всей магистрали:

1. Неправильное подключение патрубков увеличивает гидравлическое сопротивление.
2. Использование моделей с уплотнителями из фторопласта в системах с рабочей температурой свыше 150 °C потребует замены трехходового смесителя уже через 2-3 месяца.
3. Монтаж в труднодоступном месте усложнит процедуру профилактического обслуживания.

Советы специалистов

1. При монтаже латунный корпус легко повредить. Чтобы этого не допустить, под гаечный ключ лучше подложить плотную тканевую прокладку.
2. Для установки трехходового клапана на пластиковые трубы нужны специальные переходники.
3. Вместо «тройника» можно использовать 2 обычных двухходовых крана. Работать они должны по реверсивной схеме: когда открывается один, другой закрывается.

Частые ошибки и проблемы при установке

Главная ошибка при сборке водопровода — неровная установка отдельных пластиковых труб относительно друг друга. Образовавшийся перекос испортит прочность готового соединения, быстро сломается при активной эксплуатации. После обрезания труб нужно проверять срезы. Они должны быть ровными, без выступающих неровностей. Часто возникают проблемы при подключении смесителя. В этом случае необходимо точно рассчитать разводы труб, их соединение с кранами. Проверить целостность трубопровода после проведения работ.

Характеристики

Такой кран используется для перекрытия потока воды, движущегося по полипропиленовым трубам. Эти изделия хороши тем, что изготавливаются из легкого материала – полипропилена, благодаря чему монтаж занимает совсем немного времени. Результат – высокая проходная способность и полное отсутствие необходимости в дальнейшем уходе.

Возможно, Вас заинтересует информация-кран шаровый латунный

Важнейшей особенностью конструкции считается подвижный запор

, выполненный в форме шара. При перекрытии воды этот шар начинает вращаться вокруг своей оси (к слову, перпендикулярной потоку), перекрывая тем самым проходное отверстие.
