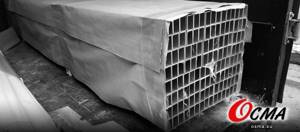

Нержавеющая квадратная труба – это изделие, которое активно применяется не только в различных сферах промышленности, но и в быту. Такие трубы, которые относятся к категории профильных, могут производиться разными методами и, следовательно, соответствовать требованиям различных нормативных документов (ГОСТов).
Долговечность, легкость и простой монтаж – свойства нержавеющей стали, не нуждающиеся в рекламе
Сферы применения
Где используется профильный нержавеющий прокат:
- Машиностроение и судостроение — глушители для автотранспорта, гидравлические цилиндры, отводные трубы газовых турбин и моторов, части различных валов и клапанов, фурнитура для автомобилей
- Мебельное производство — ножки, стойки и каркасы предметов мебели.
- Строительство — опоры, стойки, колонны ферм, дымоходы, лестницы и лестничные ограждения, каркасы для карнизов и навесов.
- Пищевая промышленность — перерабатывающие установки (особенно для шоколада, майонеза), грили, теплообменники печей.
- Производство торгового оборудования — стеллажи, оснащение баров, ресторанов.
- Химические и нефтеперерабатывающие производства — установки для изготовления щелочей, кислот, кольцевые коллекторы.
- Жилищно-коммунальное хозяйство.
- Медицина — изготовление оборудования, различных имплантатов.
Технические характеристики и свойства
Параметры профильной трубы из нержавеющей стали:
- Вид профиля трубного проката.
- Геометрические размеры ширины, высоты и длины отрезка.
- Толщина стенки.
- Масса 1 метра погонного.
- Марка стали и ее характеристики.
Для производства профильных нержавеющих изделий в основном используют марку аустенитной стали AISI 304 (российский аналог 08Х18ХН10). Это кислотостойкий материал, не подвержен коррозии, способен краткосрочно выдержать воздействие температур до +900 °С. Плотность металла составляет 7,9–7,93 г/см2, модуль упругости — 193–200 ГПа, модуль сдвига на уровне 86 ГПА.
Срок службы
Профильный металлопрокат из нержавеющей стали может эксплуатироваться без потери первоначальных свойств не менее 50 лет.
Особенности конструкции
Основная конструктивная особенность профильной трубы из нержавеющей стали — форма профиля. Именно от конфигурации сечения зависит ряд технических характеристик профильного трубного проката.
Доступные Размеры
10х10х0.810х10х0.910х10х110х10х1.210х10х1.415х15х0.815х15х0.915х15х115х15х1.215х15х1.415х15х1.520х20х0.820х20х0.920х20х120х20х1.220х20х1.420х20х1.520х20х225х25х0.825х25х0.925х25х125х25х1.225х25х1.425х25х1.525х25х225х25х2.525х25х330х30х0.830х30х0.930х30х130х30х1.230х30х1.330х30х1.430х30х1.530х30х230х30х2.530х30х330х30х3.530х30х432х32х435х35х0.835х35х0.935х35х1.435х35х1.535х35х235х35х2.535х35х335х35х3.535х35х435х35х536х36х440х40х1.440х40х1.540х40х240х40х2.540х40х340х40х3.540х40х440х40х540х40х642х42х342х42х3.542х42х442х42х542х42х645х45х245х45х345х45х3.545х45х445х45х545х45х645х45х745х45х850х50х250х50х2.550х50х350х50х3.550х50х450х50х4.550х50х550х50х650х50х750х50х855х55х360х60х260х60х2.560х60х360х60х3.560х60х460х60х560х60х660х60х760х60х865х65х670х70х370х70х3.570х70х470х70х570х70х670х70х770х70х880х80х380х80х3.580х80х480х80х580х80х680х80х780х80х880х80х980х80х1080х80х1190х90х390х90х490х90х590х90х690х90х790х90х8100х100х3100х100х4100х100х5100х100х6100х100х7100х100х8100х100х9110х110х6110х110х7110х110х8110х110х9120х120х6120х120х7120х120х8120х120х9140х140х6140х140х7140х140х8140х140х9150х150х7150х150х8150х150х9150х150х10180х180х8180х180х9180х180х10180х180х12180х180х14
Как производятся
Изготавливают профильные трубы из нержавеющей стали по двум технологиям:
Готовое изделие формируют из заготовки в форме металлической ленты (штрипса). Профилируют трубу круглого сечения.
Технология изготовления из штрипса
Способ позволяет получить профильную трубу из нержавеющей стали со швом. Сваривание полос листовой стали выполняется с помощью высокочастотной электросварки, лазерной или плазменной сварки в обычной среде, а также вольфрамовыми электродами в инертном газе (TIG-сварка). Сам процесс производства выглядит следующим образом:
- Штрипс нарезается из листовой нержавеющей стали на специальных прокатных станах и подается в листогибочный стан.
- Металлическая лента формуется на вальцах листогибочного стана в круглую заготовку с открытыми краями.
- Кромки свариваются одним из выбранных видов сварки. Лишний металл (грант) удаляется резцами.
- Заготовка калибруется на вальцах до заданной формы профиля.
- Готовое изделие нарезается на отрезки нужной длины.
Чтобы снять внутренние напряжения, профильная труба из нержавеющей стали подвергается термической обработке (отжигу). Нагрев заготовки происходит до +550…650 °С в течение 60–90 минут с последующим постепенным остыванием (отпуском). В результате она становится более прочной и долговечной.
Основные виды
Профильные трубы, для которых используется нержавеющая сталь, как указывает ГОСТ, могут быть произведены по разным технологиям. В зависимости от этого они делятся на следующие виды:
- сварные, полученные из листового проката;
- изготовленные из круглых труб по горячекатаной технологии;
- сделанные по холоднокатаной технологии.
ГОСТ строго оговаривает предельные отклонения геометрических параметров профильного трубопроката из нержавеющей стали, к которым, в частности, относятся:
- прямые углы, формирующие профиль (отклонение по данному параметру не может превышать 1,5° в любую из сторон);
- кривизна, измеряемая на отрезке поверхности, составляющем 1 метр (не более 2 мм).
В ассортименте нержавеющих профильных труб можно найти изделие подходящей формы и нужных размеров
На современном рынке представлено большое разнообразие видов профильных труб, изготовленных из нержавейки. На характеристиках наиболее популярных и востребованных видов таких изделий стоит остановиться подробнее.
Профилирование
Такая технология производства профильных нержавеющих труб подразумевает использование в качестве исходных заготовок бесшовные холодно- и тепло-деформированные трубы круглого сечения. Нужную форму профиля они приобретают при прохождении через калибровочные вальцы в холодном или нагретом до высокой температуры состоянии.
Далее холоднодеформированная профильная труба подвергается термической обработке. На последнем этапе металлопрокат режется на отрезки и проходит контроль качества поверхности, испытания на растяжение, проверку геометрических размеров.
Нормативные документы
Технические условия производства, химический состав сырья, геометрические параметры для каждой формы сечения профильных труб из нержавейки регламентируют несколько нормативных документов (ГОСТов).
Стандарты и ГОСТы
Российские производители, выпускающие профильную трубную продукцию из коррозионно-стойкой стали, в зависимости от применяемой технологии используют следующие стандарты:
- ГОСТ 11068-81 — для электросварного трубного проката.
- ГОСТ 9940-81 — для бесшовных труб, изготовленных по методу профилирования.
- Сортамент и типоразмеры профильного трубного проката из нержавейки устанавливают следующие нормативные документы:
- ГОСТ 8639-82 — для квадратного профиля.
- ГОСТ 8645-68, ГОСТ 8645-78, ГОСТ 8645-86 — прямоугольного сечения.
- ГОСТ 8642-68 — на овальные трубы.
ГОСТ нормы и виды данного металлопроката
Метод производства в данном случае зависим от требований ГОСТ. Например:
- ГОСТ 9941 81 определяет метод производства, в результате которого получаются трубы нержавеющие электросварные.
Из сырья создают неширокую ленту, и ее наматывают на барабанный вал. В нем будущую трубную заготовку выгибают в цилиндр. Его крайние части сваривают одним из методов сварки.
Это может быть электродуга, электронный пучок, использование высокочастотных точек, плазмы или лазера. Вариант «пучков» при изготовлении электросварных нержавеющих труб применяют не очень часто, так, как он является довольно дорогостоящим, ведь все техпроцессы выполняются в вакууме.
Электросварная металлопродукция применяется для изготовления трубопроводов и разнообразных конструкций.
Протяженность электросварных труб следующая: мерная длина – от 5 до 9 метров; немерная длина – от 1,5 до 9 м. Граничное отклонение по протяженности видов краткой и мерной длины не может превышать +15 мм.
Указанный нормативный документ распространяется на виды электросварного трубного сортамента с габаритами стенки от 0,7 до 5 мм.
- Трубы нержавеющие бесшовные так же производят в соответствии к ГОСТу.
Сырьевая основа для бесшовного изделия это круглые заготовки, получаемые литьем или прессовкой. Выпуск по нормам включает в себя пару этапов «прогонки» сквозь вальцы. В них труба получает нужные габариты и объем. Далее бесшовная продукция калибруется и режется на части необходимого размера.
По температурному режиму определяют такие виды: холоднодеформированные; теплодеформированные; горячедеформированные. Первые два вида бесшовных трубных материалов нормирует документ – 9941 81.
Это варианты с внешним объемом от 0,6 до 27,4 см, и габаритами стенок от 0,3 до 21 мм. Для последнего типа бесшовных вариантов применяют другие стандарты, это 9940 81. Такие нормы предусматривают объемы от 58 до 326 мм и толщину стенок от 3,6 до 31 мм.
ВАЖНО! На практике производство нержавеющего трубного проката не всегда ограничено нормами. По договоренности с клиентом продукция может быть изготовлена с другими габаритами объема и стенок.
Виды, сортамент: размеры и сечения
Различают разные виды профильных труб из нержавеющей стали в зависимости от формы сечения. Она может быть:
- Овальной.
- Прямоугольной.
- Квадратной.
- Плоскоовальной.
- Каплевидной.
- С полыми ребрами.
Выпускаются также трубы из нержавейки и других конфигураций профиля: в виде трапеции, ромба, параллелограмма, треугольника, шестигранника и т.п. Но их в основном производят зарубежные компании по европейским или американским стандартам.
Классификация профильных труб по типу обработки поверхности следующая:
- Шлифованные.
- Матовые.
- Полированные до зеркального блеска.
Квадратные
Квадратные профили отличаются высокой прочностью и надежностью. Их плюс — наличие четырех ребер жесткости, которые увеличивают стойкость к изгибающим нагрузкам. Производство труб с квадратным профилем и их сортамент регламентирует ГОСТ 8639-92, в соответствии с которым наружные размеры граней составляют от 10×10 мм до 180×180 мм. Минимальная толщина стенки — 0,8 мм, максимальная — 14 мм. Длина изделий может быть:
- Немерной. Бесшовные горячедефорированные — от 4 до 12,5 м, бесшовные холоднодеформированные и электросварные — от 1,5 до 11 м.
- Мерной. Бесшовные горячедефорированные — от 4 до 12,5 м, бесшовные холоднодеформированные — 4,5–11 м, электросварные — от 5 до 9 м.
- Кратной мерной. С припуском на каждый рез по 5 мм.
Прямоугольные
Нержавеющий трубный прокат прямоугольного профиля выдерживает высокие нагрузки, такие же по величине, что и полнотелые изделия. Кроме того, он удобен в монтаже, транспортировке и складировании. Находит применение в строительной сфере и машиностроении для изготовления каркасных металлоконструкций, опорных стоек.
Нормативные документы предусматривают возможность выпуска нержавеющих прямоугольных труб с нестандартными размерами, например расширенным диапазоном толщины стенки от 0,8 до 20 мм и размерами граней от 28×25 мм до 230×100 мм.
Длина отрезков по ГОСТу 11068-81 бывает:
- Мерной (5–9 м).
- Немерной (1,5–9 м).
- Кратной мерной (не более 9 м с припуском 5 мм на каждый рез).
Матовые
Профильные трубы с матовой внешней поверхностью используются в качестве элементов конструкций, к декоративности внешнего вида которых не предъявляются высоких требований. Например, для монтажа:
- Производственных стеллажей.
- Рабочих площадок.
- Опорных конструкций и т.д.
Шлифованные
Шлифованные нержавеющие профильные трубы сочетают эстетичность внешнего вида с высокой прочностью, износостойкостью и долговечностью. У них отсутствуют плоскостные и структурные изъяны, они востребованы в тех сферах, где требуется безупречная гладкость поверхностей.
Для обработки профильного проката из нержавеющей стали используют 2 технологии:
- Электрохимическую. Заготовку погружают в раствор концентрированной кислоты. Если шлифуется внешняя поверхность, то далее изделие окружают электродами круглой формы. Для обработки внутренней поверхности электрод вставляется в полость трубы. Затем к ним подается электрический ток.
- Абразивную. Для первичной обработки используют грубые абразивы с зерном фракции 180–320 мкм, полированная поверхность получается при использовании абразивных материалов с более мелким размером зерна. Для финальной полировки применяют войлочные шлифовальные ленты.
Нержавеющие трубы со шлифованной поверхностью наделены декоративными качествами, поэтому используются для оформления интерьеров, изготовления элементов корпусной мебели, ограждений, перил.
Отличия квадратных профильных труб
Профильная труба нержавейка с квадратным сечением сочетает характеристики температурной и химической устойчивости, сопротивления кручению и изгибу, и долговечности без существенной коррозии. Изделия просты в обработке и монтаже, а их стоимость выгодно отличает их от привычных круглых изделий.
Труба нержавеющая матовая Труба нержавеющая зеркальная Труба нержавеющая шлифованная
Скачать прайсТрубы квадратные
| Наименование | Цена руб./м |
| Трубы нерж. ЭСВ ЭСВ квадратные 10×1 имп шлиф AISI 201 | 47 |
| Трубы нерж. ЭСВ ЭСВ квадратные 10×1.5 имп шлиф AISI 201 | 72 |
| Трубы нерж. ЭСВ ЭСВ квадратные 10×1.5 имп шлиф AISI 304 (08Х18Н10) | 108 |
| Трубы нерж. ЭСВ ЭСВ квадратные 15×1 имп шлиф AISI 304 | 130 |
| Трубы нерж. ЭСВ ЭСВ квадратные 15×1 имп шлиф AISI 304 (08Х18Н10) | 147 |
| Трубы нерж. ЭСВ ЭСВ квадратные 15×1.5 имп шлиф AISI 304 (08Х18Н10) | 174 |
| Трубы нерж. ЭСВ ЭСВ квадратные 20×1 имп шлиф AISI 201 | 102 |
| Трубы нерж. ЭСВ ЭСВ квадратные 20×1 имп шлиф AISI 304 (08Х18Н10) | 128 |
| Трубы нерж. ЭСВ ЭСВ квадратные 20×1 имп шлиф AISI 430 | 111 |
| Трубы нерж. ЭСВ ЭСВ квадратные 20×1.2 шлиф AISI 304 (08Х18Н10) | 187 |
| Трубы нерж. ЭСВ ЭСВ квадратные 20×1.2 имп шлиф AISI 201 | 117 |
| Трубы нерж. ЭСВ ЭСВ квадратные 20×1.2 имп шлиф AISI 304 (08Х18Н10) | 176 |
| Трубы нерж. ЭСВ ЭСВ квадратные 20×1.2 имп шлиф AISI 430 | 133 |
| Трубы нерж. ЭСВ ЭСВ квадратные 20×1.2 имп шлиф(240) AISI 430 | 133 |
| Трубы нерж. ЭСВ ЭСВ квадратные 20×1.5 имп зеркало AISI 201 | 157 |
| Трубы нерж. ЭСВ ЭСВ квадратные 20×1.5 имп зеркало AISI 304 (08Х18Н10) | 230 |
| Трубы нерж. ЭСВ ЭСВ квадратные 20×1.5 имп мат AISI 304 (08Х18Н10) | 227 |
| Трубы нерж. ЭСВ ЭСВ квадратные 20×1.5 имп шлиф AISI 201 | 156 |
| Трубы нерж. ЭСВ ЭСВ квадратные 20×1.5 имп шлиф AISI 304 (08Х18Н10) | 240 |
| Трубы нерж. ЭСВ ЭСВ квадратные 20×1.5 имп шлиф AISI 430 | 162 |
| Трубы нерж. ЭСВ ЭСВ квадратные 20×1.5 имп шлиф(240) AISI 201 | 156 |
| Трубы нерж. ЭСВ ЭСВ квадратные 20×2 имп шлиф AISI 201 | 210 |
| Трубы нерж. ЭСВ ЭСВ квадратные 20×2 имп шлиф AISI 304 (08Х18Н10) | 306 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×1 матовая AISI 304 (08Х18Н10) | 153 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×1 имп шлиф AISI 201 | 147 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×1 имп шлиф AISI 304 (08Х18Н10) | 204 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×1 имп шлиф AISI 430 | 163 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×1.2 имп шлиф AISI 201 | 169 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×1.2 имп шлиф AISI 304 (08Х18Н10) | 226 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×1.2 имп шлиф AISI 430 | 188 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×1.5 шлиф AISI 201 | 179 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×1.5 имп зерк AISI 304 (08Х18Н10) | 275 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×1.5 имп зеркало AISI 201 | 179 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×1.5 имп матовая AISI 304 (08Х18Н10) | 282 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×1.5 имп шлиф AISI 201 | 179 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×1.5 имп шлиф AISI 304 (08Х18Н10) | 298 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×1.5 имп шлиф AISI 430 | 220 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×1.5 имп шлиф(240) AISI 201 | 179 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×1.5 имп шлиф(240) AISI 304 (08Х18Н10) | 275 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×2 матовая AISI 304 (08Х18Н10) | 393 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×2 имп зерк AISI 304 (08Х18Н10) | 398 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×2 имп зеркало AISI 201 | 237 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×2 имп матовая AISI 304 (08Х18Н10) | 362 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×2 имп шлиф AISI 304 (08Х18Н10) | 360 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×2 имп шлиф(240) AISI 304 (08Х18Н10) | 360 |
| Трубы нерж. ЭСВ ЭСВ квадратные 25×2 имп шлиф. AISI 201 | 237 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1 шлиф AISI 304 (08Х18Н10) | 193 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1 имп зерк AISI 201 | 167 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1 имп шлиф AISI 201 | 167 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1 имп шлиф AISI 304 (08Х18Н10) | 224 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1 имп шлиф AISI 430 | 162 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1 имп шлиф(240) AISI 201 | 167 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1.2 матовая AISI 304 (08Х18Н10) | 308 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1.2 шлиф AISI 201 | 197 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1.2 имп зеркало AISI 304 (08Х18Н10) | 270 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1.2 имп мат AISI 304 (08Х18Н10) | 267 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1.2 имп шлиф AISI 201 | 195 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1.2 имп шлиф AISI 304 (08Х18Н10) | 267 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1.2 имп шлиф AISI 430 | 200 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1.5 матоваяAISI 304 (08Х18Н10) | 356 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1.5 имп зерк AISI 304 (08Х18Н10) | 341 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1.5 имп зеркало AISI 201 | 211 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1.5 имп матовая AISI 304 (08Х18Н10) | 341 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1.5 имп шлиф AISI 201 | 217 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1.5 имп шлиф AISI 304 (08Х18Н10) | 341 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1.5 имп шлиф AISI 430 | 237 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×1.5 имп шлиф(240) AISI 201 | 217 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×2 матовая AISI 304 (08Х18Н10) | 556 |
| Трубы нерж. ЭСВ ЭСВ квадратные 30×2 имп шлиф AISI 304 (08Х18Н10) | 437 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×1 шлиф AISI 304 (08Х18Н10) | 331 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×1 имп шлиф AISI 201 | 223 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×1 имп шлиф AISI 304 (08Х18Н10) | 292 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×1 имп шлиф AISI 430 | 226 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×1.2 имп зеркало AISI 304 (08Х18Н10) | 365 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×1.2 имп шлиф AISI 201 | 250 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×1.2 имп шлиф AISI 304 (08Х18Н10) | 361 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×1.2 имп шлиф AISI 430 | 283 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×1.5 матоваяAISI 304 (08Х18Н10) | 488 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×1.5 шлиф AISI 304 (08Х18Н10) | 421 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×1.5 имп зеркало AISI 201 | 300 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×1.5 имп зеркало AISI 304 (08Х18Н10) | 448 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×1.5 имп матовая AISI 304 (08Х18Н10) | 495 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×1.5 имп шлиф AISI 201 | 304 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×1.5 имп шлиф AISI 304 (08Х18Н10) | 448 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×1.5 имп шлиф AISI 430 | 329 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×1.5 имп шлиф(240) AISI 201 | 300 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×2 AISI 304 (08Х18Н10) | 650 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×2 мат AISI 201 | 391 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×2 матовая AISI 201 | 391 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×2 матовая AISI 304 (08Х18Н10) | 596 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×2 шлиф AISI 201 | 391 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×2 шлиф AISI 304 (08Х18Н10) | 636 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×2 имп зеркало AISI 304 (08Х18Н10) | 590 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×2.5 матовая AISI 304 (08Х18Н10) | 911 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×2.5 имп шлиф AISI 304 (08Х18Н10) | 762 |
| Трубы нерж. ЭСВ ЭСВ квадратные 40×3 имп шлиф AISI 304 (08Х18Н10) | 919 |
| Трубы нерж. ЭСВ ЭСВ квадратные 50×1.5 мат. AISI 304 (08Х18Н10) | 663 |
| Трубы нерж. ЭСВ ЭСВ квадратные 50×1.5 матовая AISI 304 (08Х18Н10) | 608 |
| Трубы нерж. ЭСВ ЭСВ квадратные 50×1.5 имп зерк AISI 304 (08Х18Н10) | 636 |
| Трубы нерж. ЭСВ ЭСВ квадратные 50×1.5 имп шлиф AISI 304 (08Х18Н10) | 636 |
| Трубы нерж. ЭСВ ЭСВ квадратные 50×1.5 имп шлифованный AISI 430 | 437 |
| Трубы нерж. ЭСВ ЭСВ квадратные 50×2 матовая AISI 304 (08Х18Н10) | 845 |
| Трубы нерж. ЭСВ ЭСВ квадратные 50×2 шлиф AISI 304 (08Х18Н10) | 901 |
| Трубы нерж. ЭСВ ЭСВ квадратные 50×2 имп зерк AISI 304 (08Х18Н10) | 947 |
| Трубы нерж. ЭСВ ЭСВ квадратные 50×2 имп шлиф AISI 304 (08Х18Н10) | 942 |
| Трубы нерж. ЭСВ ЭСВ квадратные 50×3 матовая AISI 304 (08Х18Н10) | 1307 |
| Трубы нерж. ЭСВ ЭСВ квадратные 50×3 имп шлиф AISI 304 (08Х18Н10) | 1368 |
| Трубы нерж. ЭСВ ЭСВ квадратные 60×1.5 имп шлиф AISI 304 (08Х18Н10) | 683 |
| Трубы нерж. ЭСВ ЭСВ квадратные 60×2 матовая AISI 304 (08Х18Н10) | 1044 |
| Трубы нерж. ЭСВ ЭСВ квадратные 60×2 имп мат AISI 304 (08Х18Н10) | 1021 |
| Трубы нерж. ЭСВ ЭСВ квадратные 60×2 имп шлиф AISI 304 (08Х18Н10) | 965 |
| Трубы нерж. ЭСВ ЭСВ квадратные 60×3 имп матовая AISI 304 (08Х18Н10) | 968 |
| Трубы нерж. ЭСВ ЭСВ квадратные 60×3 имп шлиф AISI 304 (08Х18Н10) | 1675 |
| Трубы нерж. ЭСВ ЭСВ квадратные 80×1.5 имп шлиф AISI 304 (08Х18Н10) | 890 |
| Трубы нерж. ЭСВ ЭСВ квадратные 80×2 матовая AISI 304 (08Х18Н10) | 1570 |
| Трубы нерж. ЭСВ ЭСВ квадратные 80×2 имп матовая AISI 304 (08Х18Н10) | 1319 |
| Трубы нерж. ЭСВ ЭСВ квадратные 80×2 имп шлиф AISI 304 (08Х18Н10) | 1153 |
| Трубы нерж. ЭСВ ЭСВ квадратные 80×3 матовая AISI 304 (08Х18Н10) | 2269 |
| Трубы нерж. ЭСВ ЭСВ квадратные 80×3 имп шлиф AISI 304 (08Х18Н10) | 2162 |
| Трубы нерж. ЭСВ ЭСВ квадратные 100×2 имп шлиф AISI 304 (08Х18Н10) | 1623 |
| Трубы нерж. ЭСВ ЭСВ квадратные 100×3 имп матовая AISI 304 (08Х18Н10) | 2499 |
| Трубы нерж. ЭСВ ЭСВ квадратные 100×3 имп шлиф AISI 304 (08Х18Н10) | 2499 |
| Трубы нерж. ЭСВ ЭСВ квадратные 100×4 имп матовая AISI 304 (08Х18Н10) | 3575 |
| Трубы нерж. ЭСВ ЭСВ квадратные 100×4 имп шлиф AISI 304 (08Х18Н10) | 3575 |
| Трубы нерж. ЭСВ ЭСВ квадратные 120×3 имп шлиф AISI 304 (08Х18Н10) | 2883 |
| Трубы нерж. ЭСВ ЭСВ квадратные 120×4 имп шлиф AISI 304 (08Х18Н10) | 4010 |
Типоразмеры и маркировка
Маркировку профильных нержавеющих изделий наносят на их внешнюю сторону на заводе после изготовления. Она состоит из информации о типоразмере изделия, а также марки стали и товарного знака производителя.
Для примера расшифруем маркировку 100×100х5 09Г2С:
- Первые две позиции означают размер ребер в мм. В данном случае 100 мм и 100 мм, так как труба с квадратным профилем.
- Третья — толщину стенок.
- Четвертая — марку стали (ставится при необходимости).
Этапы производства
Технология изготовления влияет на характеристики итоговой продукции, но независимо от выбранных методов, процесс производства состоит из таких этапов:
- Размотка и нарезка штрипса узкими полосами требуемой длины.
- Сварка полос для создания непрерывной ленты, чтобы ускорить производство.
- Формировочный станок сворачивает круглую заготовку без загиба краев.
- Шов проваривается по выбранной технологии.
- Зачищается образовавшийся выступающий грат.
- Придается нужный профиль для формировки готового изделия на калибровочных вальцах.
- Проводится неразрушающий контроль шва вихревым током.
- После получения продукции задаются требуемые размеры нержавейки, и она нарезается под визуальным контролем.
Преимущества и недостатки
Профильные трубы из нержавейки обладают следующими качествами и преимуществами:
- Высокими прочностными характеристиками при небольшом весе.
- За счет плоских граней более удобные в монтаже, чем трубы круглого профиля.
- Стойкостью к перепадам температур.
- Способностью выдерживать любого вида нагрузки (поперечные, на растяжение и кручение), так как распределения их на стенки происходит под прямым углом.
- Высокой коррозионной стойкостью, большим сроком эксплуатации.
- Жаропрочностью.
- Хорошей свариваемостью.
- Эстетичным внешним видом.
- Износостойкостью.
- Морозостойкостью.
- Полной инертностью к химическим воздействиям.
К минусам профильных изделий можно отнести:
- Относительно высокую стоимость.
- Невозможность применения для трубопроводов подачи воды и разводок систем отопления.
Советы, как выбирать
Выбирать профильные трубы из нержавеющей стали следует с учетом условий эксплуатации, опираясь на показатели:
- Максимальной нагрузки.
- Длительности и интенсивности механических, тепловых и химических воздействий.
В зависимости от этих параметров подбираются технические характеристики изделий:
- Марка стали.
- Форма и размеры профиля.
- Толщина стенок.
- Технология производства.
Качество покупаемой нержавеющей продукции должно быть подтверждено заводскими сертификатами.
Классификация
Трубы из нержавейки различаются по геометрическим характеристикам в зависимости от диаметра и формы сечения трубы, а также по типу обработки поверхности. По форме сечения трубы могут быть круглыми, квадратными и прямоугольными. В соответствии с типом обработки, они делятся на:
- Матовые
- Шлифованные
- Полированные
Толщина стенки трубы позволяет разделять нержавеющие трубы на толстостенные с большой прочностью и тонкостенные. Тонкостенные трубы характеризует высокая гибкость, поэтому они необходимы для изготовления сложных конструкций.
Как согнуть нержавеющие трубы
При сгибании подобных изделий важно не допустить изменения исходной конфигурации поперечного сечения, образования заломов на их внутренней поверхности. Деформация ослабит несущую способность такой детали, снизит ее пропускную способность, увеличит вероятность коррозии.
В промышленных условиях изгиб труб из нержавеющей стали выполняют следующими способами:
- Обкатка.
- Намотка.
- Вальцовка.
- Волочение.
- Гидростатический.
- Проталкиванием.
- С применением двух опор.
Такие технологии гибки труб позволяют получить качественный результат, но требуют специального оборудования.
В домашних условиях согнуть нержавеющий профиль можно ручным трубогибом. При этом для поддерживания стенок изнутри используют:
- Чистый сухой песок и две заглушки. Вначале устанавливается одна из заглушек. Затем труба в месте будущего изгиба через свободный конец засыпается песком, тщательно трамбуется и забивается другой заглушкой. Далее труба гнется вокруг болванки нужного размера.
- Пучок проволоки. Полость трубы забивается до отказа отрезками толстой проволоки. После выполнения гибки проволока поочередно вынимается.
- Пружину соответствующей формы. Она должна быть навита из проволоки толщиной 2–4 мм такой формы, чтобы свободно помещаться в полости трубы в месте изгиба. По окончании гибки пружина вынимается с помощью проволоки, предварительно оставленной снаружи.
Чтобы согнуть профиль со значительным радиусом изгиба, предварительно нагревают стенки паяльной лампой или газовой горелкой. Нагретый металл легче гнется.
Советы по монтажу
При сборке металлоконструкций из нержавеющих профильных труб соединение деталей выполняется путем сваривания или крепления хомутами. Фиксировать элементы можно электродуговой, газовой или контактной сваркой.
При электродуговой сварке важно правильно выбрать электрод. От его диаметра зависит качество сварного шва. Если он будет слишком тонким, то сварочный процесс будет прерываться, при слишком большом сечении электрода возможен прожиг тонкостенной трубы.
Электродуговую сварку нельзя выполнять на открытых площадках. Такие работы проводятся в специальных помещениях. При этом концы свариваемых деталей должны быть предварительно зачищены и обезжирены.
Контактный вид сварки формирует сварочный шов повышенной надежности. Для ее применения нет ограничений по температуре окружающей среды и других погодных условий.
Общие рекомендации для проведения любого из видов сварки следующие:
- При выборе температурного режима сварки следует исходить от толщины металла, так как профильные изделия более подвержены деформации, чем круглого сечения.
- Чтобы сохранить внутренний просвет профиля, нужно не допускать попадания расплавленного металла внутрь профильной нержавеющей трубы.
- При выполнении сварки требуется тщательно проверять геометрическое совпадение торцов свариваемых деталей, чтобы не возникло перекосов в металлоконструкции.
Альтернатива профильным трубам
Применение профильной нержавеющей трубы не всегда технически и экономически целесообразно. Стоит она недешево. Кроме того ее нельзя использовать для прокладки трубопроводов, транспортирующих жидкие и газообразные среды под высоким давлением. Особенно это касается электросварных изделий со швом: из-за наличия внутри таких трубопроводов различных углов в местах изгиба могут быстро образоваться засоры. Для устройства подобных коммуникаций используются только трубы круглого сечения. И это не обязательно должна быть нержавейка.
Современная трубная продукция из армированного полипропилена не уступает по ряду технических характеристик нержавеющей, но обходится намного дешевле. Профильные изделия из пластика чаще используются и в качестве вентиляционных коробов. Они выпускаются в белом цвете, поэтому более гармонично вписываются в интерьер кухонь и санузлов.
Альтернативным вариантом для сооружения дымохода может стать сэндвич-труба из оцинковки. Оцинкованная сталь такая же огнестойкая и пожаробезопасная, как и нержавеющая, но менее устойчива к коррозии от конденсата. Зато цена оцинкованных сэндвич-дымоходов намного меньше, как и стоимость монтажа. А чтобы замедлить коррозийное разрушение металла, поверхности дымохода покрываются специальной жаростойкой краской для оцинковки.
Хорошим качеством обладают также алюминиевые трубы. Они легкие, коррозиестойкие, это неплохой вариант для изготовления элементов декора в помещениях, деталей мебели и других слабо нагружаемых конструкций.
Особенности эксплуатации
Конструкции из профильных нержавеющих труб со временем не теряют несущей способности и презентабельный внешний вид. Они не нуждаются в окраске, хорошо моются средствами бытовой химии, в составе которых отсутствует хлор. Засохшие загрязнения нельзя соскабливать, удалять металлической щеткой: используйте только мягкую ткань или поролоновые губки.
Возможные проблемы
В отдельных случаях металлопрокат из нержавеющей стали может подвергаться коррозии. Очаги ржавчины появляются на стенках изделий при длительном контакте с концентрированным раствором хлора. Чтобы устранить причину коррозии, необходимо тщательно смыть насыщенную хлором жидкость. Процесс ржавления деталей из нержавейки замедлится, и они сохранят антикоррозийные свойства.
Упаковка, транспортировка и хранение
Для удобства транспортировки профильные нержавеющие трубы увязывают в пакеты или плотно укладывают в деревянные контейнеры, выстеленные водонепроницаемой бумагой. Пакеты связывают проволокой или металлической лентой в трех или четырех местах в зависимости от веса. Для застропки при погрузочно-разгрузочных работах пакеты и контейнеры снабжаются специальными хомутами.
Перевозят их любым видом транспорта. Пакеты укладывают на пол вагона или в кузов автомашины в штабеля, разделяя ряды прокладками.
Хранят профильный нержавеющий прокат на стеллажах в закрытых складских помещениях или под навесом, где они будут защищены от попадания атмосферной влаги.
Специфика эксплуатации продукции
Подобно остальным видам профильных труб, прямоугольные изделия могут изготавливаться по полному циклу, начиная с распаковки штрипсы, так и формировкой круглой трубы по профилю. Производство возможно проводить электросварным или бесшовным методом, однако при бесшовном варианте итоговая стоимость заметно возрастает и теряется основное преимущество продукта. Поэтому для перегона жидкостей профильные изделия не применяются, зато используются практически во всех остальных случаях.
Нередко прямоугольные нержавеющие трубы получают вальцеванием готового продукта круглой формы, при этом достигнув ряда преимуществ. Это снижение затрат при увеличении сечения, простота изготовления и снижения себестоимости для производителя, что позволяет покупателям приобрести дешевую нержавейку хорошего качества.
Труба нержавеющая матовая Труба нержавеющая зеркальная Труба нержавеющая шлифованная
Скачать прайсТрубы прямоугольные
| Наименование | Цена руб./м |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 20x10x1.5 шлиф AISI 201 | 122 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 20x10x1.5 шлиф AISI 304 | 177 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 30x15x1.5 шлиф AISI 201 | 162 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 30x15x1.5 шлиф AISI 304 (08Х18Н10) | 254 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 40x20x1 зеркало AISI 304 (08Х18Н10) | 226 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 40x20x1 шлиф AISI 304 (08Х18Н10) | 226 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 40x20x1 шлиф AISI 430 | 169 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 40x20x1 шлиф(240) AISI 304 (08Х18Н10) | 226 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 40x20x1.2 шлиф AISI 304 (08Х18Н10) | 254 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 40x20x1.2 шлиф AISI 430 | 200 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 40x20x1.5 зеркало AISI 201 | 220 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 40x20x1.5 зеркало AISI 304 (08Х18Н10) | 336 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 40x20x1.5 матовая AISI 304 (08Х18Н10) | 436 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 40x20x1.5 шлиф AISI 201 | 220 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 40x20x1.5 шлиф AISI 304 (08Х18Н10) | 336 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 40x20x1.5 шлиф AISI 430 | 238 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 40x20x1.5 шлиф(240) AISI 304 (08Х18Н10) | 365 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 40x20x2 матовая AISI 304 (08Х18Н10) | 462 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 40x20x2 шлиф. AISI 304 (08Х18Н10) | 485 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 40x30x1.5 зеркало AISI 304 (08Х18Н10) | 393 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 40x30x1.5 шлиф AISI 304 (08Х18Н10) | 391 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 50x20x2 шлиф AISI 304 (08Х18Н10) | 474 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 50x25x1.5 матовая AISI 304 (08Х18Н10) | 503 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 50x25x1.5 шлиф AISI 304 (08Х18Н10) | 421 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 50x25x1.5 шлиф AISI 430 | 312 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 50x25x1.5 шлиф(240) AISI 430 | 312 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 50x25x2 матовая AISI 304 (08Х18Н10) | 660 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 50x25x2 шлиф AISI 304 (08Х18Н10) | 552 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 50x30x1.5 шлифованная AISI 304 (08Х18Н10) | 428 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 50x30x1.5 шлифованная AISI 430 | 332 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 60x30x1.5 матовая AISI 304 (08Х18Н10) | 626 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 60x30x1.5 шлиф AISI 304 (08Х18Н10) | 476 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 60x30x1.5 шлифованная AISI 201 | 336 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 60x30x1.5 шлифованная AISI 430 | 382 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 60x30x2 зеркало AISI 304 (08Х18Н10) | 692 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 60x30x2 матовая AISI 304 (08Х18Н10) | 794 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 60x30x2 шлиф AISI 304 (08Х18Н10) | 688 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 60x40x1.5 зеркало AISI 304 (08Х18Н10) | 573 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 60x40x1.5 матовая AISI 304 (08Х18Н10) | 648 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 60x40x1.5 шлиф AISI 201 | 375 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 60x40x1.5 шлиф AISI 304 (08Х18Н10) | 573 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 60x40x1.5 шлиф AISI 430 | 382 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 60x40x2 матовая AISI 304 (08Х18Н10) | 832 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 60x40x2 шлиф AISI 304 (08Х18Н10 | 745 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 60x40x2 шлиф AISI 430 | 543 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 60x40x2 шлиф(240) AISI 304 (08Х18Н10) | 745 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 80x40x1.5 матовая AISI 304 (08Х18Н10) | 812 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 80x40x1.5 шлиф AISI 304 (08Х18Н10) | 682 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 80x40x2 шлиф AISI 304 (08Х18Н10) | 901 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 80x40x3 матовая AISI 304 (08Х18Н10) | 1470 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 80x40x3 шлиф AISI 304 (08Х18Н10) | 1461 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 100x50x2 матовая AISI 304 (08Х18Н10) | 1392 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 100x50x3 матовая AISI 304 (08Х18Н10) | 1766 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 100x50x3 шлиф AISI 304 (08Х18Н10) | 1825 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 100x60x3 матовая AISI 304 (08Х18Н10) | 2104 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 120x60x3 матовая AISI 304 (08Х18Н10) | 1917 |
| Трубы нерж. ЭСВ ЭСВ прямоугольные 120x60x3 шлиф AISI 304 (08Х18Н10) | 2056 |
