Размеры профильных труб
Рассказывая о характеристиках профильных труб, для начала следует рассмотреть, каких размеров бывают профильные трубы. Поскольку производство этих изделий достаточно развито практически во всём мире, размеры металлической профильной трубы могут быть любыми – в зависимости от её предназначения.
Кроме того, благодаря широкому развитию стандартизации, могут различаться любые размеры проф. труб – значения сторон фигуры сечения, толщина стенки, длина профильной трубы. Читайте также: «Размеры профильных труб – варианты производства и использования».
Основные геометрические параметры изделия
Государственным стандартом оговаривается целый перечень геометрических параметров, которым должны соответствовать металлические профильные трубы, имеющие квадратное сечение. К таким параметрам относятся:
- h – размеры сторон или высота профиля;
- b – ширина профиля (данный параметр может отличаться от высоты, если труба имеет прямоугольное сечение);
- t – толщина стенки;
- R – радиус закругления (наружный), измеряемый в месте пересечения стенок.
Параметры поперечного сечения квадратных профилей по ГОСТу 30245-2003
В нормативном документе указано, что геометрические параметры профильных квадратных труб могут иметь отклонения, которые должны находиться в представленных ниже пределах.
По наружному радиусу закругления
- для изделий с толщиной стенки до 6 мм – 1,6t–2,4t;
- для изделий с толщиной стенки 6–10 мм – 2,0t–3,0t;
- для труб, толщина стенки которых больше 10 мм, – 2,4t–3,6t.
По высоте/ширине сторон стальной трубы
- для труб, высота / ширина сторон которых составляет 100 мм и менее, – от ±0,5 мм до ±1%;
- для изделий с размерами сторон, превышающими 100 мм, – ±0,8%.
По углу пересечения сторон трубы (900), измеряемому в поперечном сечении профиля
- ±1030´.
Изготовление труб
Как несложно догадаться, эти изделия получают из обычных труб круглого сечения. Размеры профилированной трубы зависят от проектируемой нагрузки на неё при эксплуатации.
Суть процесса производства – придание планируемой формы заготовке нужного диаметра в результате горячего или холодного деформирования (детальнее: «Как происходит производство профильных труб – варианты продукции, оборудование, технологии»). Для обеспечения качества крепления с помощью специфической обработки на трубе-заготовке наращивают сварной шов.
К примеру, любых характеристик и размеров металлические квадратные трубы можно получить двумя способами:
- с применением обкаточных валков круглые трубы равномерно сжимаются, в результате чего получается квадратный профиль;
- лист соответствующего металла или сплава разрезается по шаблону, заготовки сгибаются в коробчатые сечения и фиксируют сварным швом.
Область применения
Холоднокатаная продукция предназначена для изготовления каркасов, опор, а также при производстве различных видов мебели.
Толстостенные профтрубы нашли применение при возведении складских и торговых объектов, а также на фермах и объектах, где необходимо использовать особо прочные конструкции.
Горячекатаные профили популярны среди компаний, которые занимаются производством дверей, ограждений и прочей продукции схожего назначения из металла.
Зачем нужны профильные трубы
Все виды профильных труб обладают неоспоримыми преимуществами перед обычными круглыми трубами:
- такие трубы выдерживают, не деформируясь, значительно большие нагрузки;
- они дешевле неполых (сплошных) изделий аналогичной формы за счёт экономии материала;
- по той же причине эти трубы легче;
- такие изделия просто изготовить и можно использовать при сборке конструкций любой формы;
- профильные трубы отличаются повышенной прочностью и устойчивостью к агрессивному внешнему воздействию.
Размеры трубы квадратного сечения или любой другой формы зависят от её предназначения. Определяющее значение имеет и материал, из которого труба изготовлена. Так, изделия из особо стойких марок стали устойчивы к влиянию солёной воды, влажного ветра и других неблагоприятных факторов.
Например, благодаря использованию особых сортов стали возможно применение профильных труб в арктическом, приморском и других видах климата. Это позволяет достаточно быстро возводить облегчённые металлоконструкции.
Можно также, используя изделия соответствующих размеров, перейти от использования тяжёлых материалов на основе цемента к облегчённым материалам, а значит, строить более высокие здания со значительно меньшей нагрузкой на фундамент.
Существует достаточно много возможных профилей труб.
Требования к длине трубы квадратного сечения
Стальные профильные трубы, имеющие квадратное сечение, в соответствии с требованиями нормативного документа, могут выпускаться немерной, мерной, а также кратной мерной длины. При выполнении нарезки следует придерживаться следующих требований, которые регламентирует ГОСТ.
- Длина нарезанных профильных изделий должна находиться в интервале 4–13 м.
- Наиболее распространенными длинами труб, отпускаемых со склада производителя, являются 6 и 12 метров.
- Изделия мерной и кратной мерной длины не должны иметь отклонения по ней более 60 мм.
- Длина труб, отпускаемых со склада производителя, определяется заказчиком, но она должна находиться в пределах, оговоренных в нормативном документе.

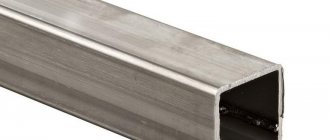

Длинные квадратные трубы
Виды профильных труб
Выбор таких труб довольно разнообразен. По геометрии выделяют профильные трубы прямоугольного сечения, квадратного, овального и плоскоовального.
Каждый из перечисленных выше видов применяется в конкретной сфере человеческой деятельности.
Например, плоскоовальные трубы отличаются повышенной гибкостью, поэтому используются в мебельном производстве для создания разнообразных элементов декора.
Прямоугольные и квадратные изделия, благодаря стандартной форме, легко применять в построении конструкций, которые в процессе дальнейшей обработки или эксплуатации должны стоять на ровной поверхности (прочитайте: «Виды труб прямоугольного сечения, их преимущества и применение»). Они используются как строительная арматура, основа распорных рамных конструкций, многих бытовых приспособлений.
Стандартизация изделий
Производящиеся в Российской Федерации профильные трубы должны соответствовать ГОСТу 13663-86.
Согласно этому документу, по методике изготовления трубы делятся на:
- бесшовные горячей деформации;
- бесшовные холодной деформации;
- электросварные холодной деформации;
- электросварные.
По профилю соответствующие ГОСТу изделия бывают:
- прямоугольными (ГОСТ 8645-68);
- квадратными (ГОСТ 8639-83);
- овальными (ГОСТ8642-68).
Определяются ГОСТом и такие характеристики профильных труб, как размер сторон профиля, толщина стенки и длина выпускаемой трубы
В зависимости от планируемой нагрузки на трубу и предполагаемых окружающих условий – как природных, так и технологических – трубы изначально выпускают с оцинковкой или без неё (так называемые чёрные трубы).
Конечно, после окончания сборки конструкции, если есть необходимость, можно дополнительно защитить профильные трубы лаком, краской или другими покрытиями. Это не только гарантирует устойчивость изделия к коррозии и механическому износу, но и придаёт эстетичный внешний вид, что важно при изготовлении предметов бытового использования.
Кроме того, дополнительная обработка готовой конструкции из профильных труб позволяет снизить травмоопасность изделия и обеспечить различные виды изоляции изделия (тепло-, гидро-, электроизоляцию).
Ознакомиться и скачать ГОСТ 30245-2003 и ГОСТ 30245-94
Ознакомиться с содержанием документа государственного стандарта 30245-2003, регламентирующего основные параметры, нюансы изготовление и эксплуатации квадратных труб, а также скачать данный ГОСТ можно ниже.
ГОСТ 30245-2003
ГОСТ 30245-2003 Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. Технические условия
Довольно часто, задавшись целью ознакомиться с сортаментом квадратных труб, люди ищут ГОСТ 30245-94, который на данный момент уже утратил актуальность в связи с тем, что на смену ему пришел более новый документ государственного стандарта. Но если все-таки есть желание сравнить их и выяснить, какие были внесены изменения, то данный ГОСТ можно бесплатно скачать ниже.
ГОСТ 30245-94 Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. Технические условия
