Труба чугунная напорная раструбная — характеристики и виды, сортамент и сфера применения, обзор ГОСТа 9583 – 75

Несмотря на то, что строительный рынок заполняется пластиковыми трубами, чугунный вариант изделий по-прежнему востребован. Их новый качественный уровень обеспечивается специальными добавками, благодаря которым трубы становятся более прочными.

Хотя раструбные чугунные детали относятся к самым старым трубным чугунным изделиям, их популярность с годами только растет. Такое уважение они заслужили своими высокими антикоррозионными свойствами, а также длительным сроком эксплуатации.

Следует знать, что с помощью битума, специальных мастик, цементно-песчаных растворов осуществляется дополнительная антикоррозионная защита, что способствует увеличению срока эксплуатации.

При использовании чугунных напорных раструбных труб ГОСТ 9583 – 75, постоянно увеличивается сеть водонапорных подземных магистралей. Но если быть честным, то чугунная напорная раструбная труба (ЧНР) уступает своим пластиковым аналогам в бытовой сфере, например при прокладке внутридомовых водопроводов. Связано это, прежде всего, с их невысокой эстетичностью.

Гарантия качества

При приобретении раструбных изделий из чугуна, к ним обязательно должен прилагаться сертификат (на фото) – документ, подтверждающий качество товара.

В нем должна быть указана информация о:

• фирме-изготовителе;
• заказчике, с указанием официального названия;
• номерах партий и стандартов;
• точном названии детали, а также о его параметрах;
• испытательном давлении, других данных, которые получили в ходе испытаний.

Как вывод, в этом документе должно быть указано соответствие раструбных деталей из чугуна стандартам ГОСТ.

Вывод

Не пугайтесь, на первый взгляд, заумных и запутанных документов. В любом случае с ними лучше ознакомиться. Можно сделать вывод, что производимая чугунная продукция до сих пор имеет своего потребителя, а значит, всегда будут новые предложения от производителей. И с этими предложениями уже стоит разбираться, какие качественные, а какие нет.

Источники

• https://trubaspec.com/vidy-trub/kharakteristiki-trub-vchshg-osobennosti-proizvodstva-i-ispolzovaniya.html
• https://gidroguru.com/trubi/materialy/chugun/2232-chugunnaya-vodoprovodnaya-truba-po-gostu-9583-75
• https://ProTryby.ru/sortament-chugunnyh-rastrubnyh-napornyh-trub
• https://trubinfo.ru/chugunnye/diametry-chugunnyh-trub.htm
• https://TrubaMaster.ru/vodoprovodnye/truby-chugunnye-kanalizacionnye-gost.html
• https://o-trubah.com/materialy/chugunnye/vchshg-truba/
• https://TrubyGid.ru/ves-chugunnoj-truby

[свернуть]

Область применения

Раструбный вариант изделий служит для:

• монтажа канализационных систем, а также для водопроводов, которыми обустраивают коммуникационные жилые и промышленные объекты;
• сооружения трубопроводов напорного типа;
• противопожарного и теплового снабжения;
• монтажа нефтепроводов;
• создания магистралей, обслуживающих химическую и горнодобывающую промышленность.

В бытовых целях, чаще других используются напорные раструбные чугунные трубы 100 мм, в меньшей мере – 200. Их цена – относительно высокая, но этот минус полностью компенсируется высоким качеством и долгим сроком эксплуатации (60-80 лет!).

Преимущества изделий из чугуна

Характеристики безнапорных и напорных материалов практически одинаковые:

• — гарантированный срок эксплуатации 80 лет;
• — самый маленький процент аварий трубопроводов, если сравнивать с любым другим материалом;
• — неизменность характеристик транспортируемой среды, в том числе и питьевой воды;
• — высокие показатели пластичности, устойчивости к механическим воздействиям (ударам) и износу;
• — устойчивость к гидравлическим ударам достигает 550 Н/мм²;
• — высокие шумоизоляционные показатели;
• — возможность укладки на глубину до 10-и метров;
• — способность выдерживать температуру до -60°С;
• — быстрый и несложный монтаж, возможность уложить по дуге без применения соединительных элементов;
• — низкие затраты на монтаж и обслуживание;
• — возможность полностью утилизировать.

Все вышеперечисленные качества, размеры, наличие или отсутствие антикоррозийного покрытия определяют применение:

• — напорные и безнапорные системы канализации в быту и промышленности (монтаж стояков, лежневок, выпусков, коллекторов);
• — напорные трубопроводы больших размеров для водоснабжения поселков, кварталов и микрорайонов в городах;
• — наружные отопительные сети с температурой до +150°С;
• — трубопроводы для транспортировки нефтепродуктов;
• — пожарные и мелиорационные трубопроводы;
• — установки для опреснения морской воды;
• — сваи с бетонным наполнением для фундаментов;
• — отводные каналы в сельском хозяйстве (на фермах);
• — трубопроводы для отвода подземных и атмосферных вод;
• — обсадные элементы в глубинных скважинах.

Плюсы и минусы

Изделия из чугуна отличаются:

• значительной прочностью;
• повышенной износостойкостью;
• низкими эксплуатационными расходами, поскольку необходимость в ремонте практически отсутствует;
• легкостью монтажа и демонтажа;
• хорошей шумоизоляцией;
• повышенной пожаробезопасностью;
• стойкостью к возможным изменениям температурных показателей;
• более низкой подверженностью к растяжению.

Кроме того, для стояков из чугуна характерна предельная надежность. С их помощью очень легко транспортировать жидкие среды, при этом полностью сохраняются первоначальные эксплуатационные свойства.

Плюс к этому, часто для водоотведения, как внутри домов, так и снаружи, отдельные детали могут быть закопаны в землю или встроены в стену.

К недостаткам можно отнести:

• хрупкость – один из немногих недостатков ЧНР, который может отрицательно повлиять на проведение монтажных работ. В связи с этим, необходимо затратить время на проверку возможных сколов, трещин, появляющиеся во время транспортировки;
• стоимость, которая выше, чем деталей из пластика;
• большой вес, что создает некоторые неудобства при транспортировке и монтаже;
• шероховатость и неровность поверхности внутри. Это может стать причиной возникновения задержки отходов, с дальнейшим скоплением на отдельных участках, что значительно сократит пропускную способность.

Кроме того, существуют некоторые ограничения относительно местности монтажа и дальнейшего использования деталей. Например, не рекомендуется монтировать раструбные изделия из чугуна на солончаковых грунтах, в сейсмически активных зонах, поскольку это не только может значительно уменьшить сроки эксплуатации, но и вообще привести к полному разрушению трассы.

Чугун или сталь

Те, кто был в подвалах Петергофа, наверняка обратил внимание на массивные трубы, снабжающие водой его знаменитые фонтаны. Это один из старейших функционирующих до нашего времени чугунных водопроводов. Он строился на века; при этом строители царской резиденции, прямо скажем, не особенно считались с затратами.

Во второй половине прошлого века на первое место вышла экономическая целесообразность. В самом деле, зачем строить водопровод с полуторавековым ресурсом, если уже через 40 лет район города будет расширяться и перестраиваться с прокладкой новых магистралей?

Именно тогда получили массовое распространение стальные магистральные водопроводы – сравнительно дешевые и, главное, куда более технологичные в плане монтажа.

Совет: электросварка и наружная гидроизоляция битумом выполняются куда быстрее, чем ручная чеканка с заливкой раструба.

Последствия экономии вполне предсказуемы и ощущаются до сих пор:

• Ресурс уложенной в грунт трубы, несмотря на гидроизоляционные мероприятия, редко превышает 30-40 лет. По прошествии этого времени многочисленные свищи в ней делают объем потерь питьевой воды неприемлемым.

Любопытно: по подсчетах местных властей, в Севастополе, городе, где живет автор статьи, за счет износа сети водоснабжения теряется 40% воды.

• Мало того: стальная труба активно обрастает изнутри известковыми отложениями и ржавчиной. За пару десятков лет просвет может снизиться в 3 – 4 раза с соответствующим падением напора и проходимости.

Так выглядит внутри старый стальной водопровод.

А как на этом унылом фоне выглядит чугун?

• При должном качестве внешней гидроизоляции реальный срок службы уложенной в грунт трубы составляет не меньше века.
• Трубопровод практически не зарастает изнутри.

Чугунный водопровод в подвалах Петергофа.

Единственная проблема чугунного водопровода – большая чувствительность к подвижкам грунта: там, где стальная труба слегка деформируется, чугунная лопнет.

Сортамент и цены

Как записано в ГОСТ 9583 75, существует 3 класса чугунных изделий с раструбом, которые определяются по толщине стенок:

1. Класс «А», с толщиной стенки (в мм) от 7,4 до 28,4.
2. Класс «ЛA», с толщиной стенок от 6,7 до 22,5.
3. Класс «Б», с толщиной стенок от 8 до 28.

Трубы чугунные напорные соединением класса А, Б и ЛА предназначаются для использования в водонапорных системах.

По стоимости, чугунные детали немного дороже от изделий из пластика или стали. Цена за 1 метр чугунной напорной трубы с раструбом зависит от Ду, толщины стенок.

В таблице наведены приблизительные цены трубы класса А за 1 м.

Условный проход (Ду), мм	Толщина стенок, мм	Длина, м	Цена, дол
65	7,4	1	12
100	8,3	1	22
125	8,9	1	42

Существует 4 вида чугуна, использующиеся для производства труб: белый, серый, ковкий, высокопрочный. Последний вариант чаще всего используют при производстве чугунных напорных высокопрочных труб. Для их изготовления используют распространенный метод литья во вращающуюся форму или полунепрерывного литья.

Без них не может обойтись строительство и реконструкция водоснабжающих систем ни в одной урбанизованной или промышленной зоне.

Связано это с их необыкновенными прочностными и деформационными показателями.

Для чугунных раструбных труб допускается наличие диаметральных прогибов в процессе функционирования. Что характерно, что детали из чугуна не изменяют при этом своих технических характеристик.

Благодаря этому, они легко могут выдержать значительное почвенное покрытие, что достигает толщины 8-10 метров, чего нельзя сказать о пластиковых аналогах.

ПРАВИЛА ПРИЕМКИ

3.1. Трубы предъявляются к приемке партиями. Партия должна состоять из труб одного размера и класса. Количество труб в партии устанавливается предприятием-изготовителем.

3.2. Внешний вид, размеры и способность выдержать испытательное гидравлическое давление проверяется на каждой трубе.

3.3. Для проверки механических свойств отбирают одну трубу от партии. По требованию потребителя для проверки на твердость может быть подвергнуто до 1% труб от партии.

3.4. При получении неудовлетворительных результатов испытания хотя бы по одному из показателей по нему проводят повторные испытания на удвоенной выборке, взятой от той же партии. Результаты повторных испытаний распространяются на всю партию.

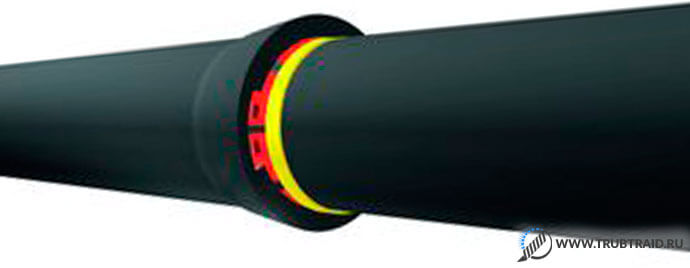

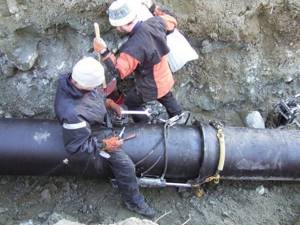

Резиновые кольца для чугунных напорных труб

Для качественного функционирования стояков с раструбами из чугуна необходимы уплотнительные резиновые кольца. Эти детали для напорных изделий предназначены для повышения герметичности соединений. Их удачно используют при монтаже нефтепроводов, водоснабжающих, а также канализационных систем. Уплотнительные резиновые кольца с круглым сечением производятся по ГОСТу с материала, включающий в себя каучук.

Поэтому, они характеризуются:

• повышенной эластичностью;
• электробезопасностью;
• возможностью использования в системах с резким колебанием температур и атмосферного давления;
• простотой монтажа;
• устойчивостью к атмосферным воздействиям;
• стойкостью к масленым, химически агрессивным средам.

Плюс к этому, резиновые кольца для чугунных напорных труб отличаются различной твердостью, конфигурацией, назначением, окраской.

Для них характерна компактность, поэтому изделия занимают внутри раструбов очень мало места. Группа резины, из которой произведены уплотнители, определяет температурные параметры, находящиеся в пределах -60 °С — +250 °С.

Смотреть видео:

Что такое ВЧШГ?

Прежде всего следует отметить, что для термина труба ВЧШГ расшифровка довольно проста: это труба из высокопрочного чугуна с шаровидным графитом.
Как известно, чугун содержит большое количество углерода. Путём обработки сплава в сталеплавильном аппарате форсированным доступом воздуха, насыщающего расплав кислородом, получают сталь, в которой углерода значительно меньше. Излишки углерода уходят в образовывающийся в процессе плавки углекислый газ.

Сталь по сравнению с чугуном обладает следующими преимуществами:

• большая устойчивость к резким (ударным) нагрузкам;
• лучшие показатели пластичности и вязкости, обеспечивающие дополнительную прочность материала.

Основной недостаток стали – склонность к коррозии, затрудняющая применение сплава в системах канализации. Для решения этой проблемы можно создавать на поверхности стальных труб защитное покрытие (цинковое, хромовое и т.д.) или выпускать сталь специальных нержавеющих марок (с добавлением в состав ванадия, титана, хрома и других веществ), однако в том и другом случае цена изделий заметно повышается.

Выход из положения был найден в 1943 г., когда во время очередного съезда Американской Ассоциации Литейщиков была внесена идея о возможности модифицировать форму содержащегося в чугуне графита с целью управлять его свойствами. В результате через очень непродолжительное время учёный К. Миллис добился замены в сером чугуне ранее существовавшей пластинчатой формы графита на шаровидную.

Осуществить это получилось при введении в расплав магния в небольшом количестве. В результате конечному покупателю стал доступен очень устойчивый к коррозии недорогой материал, в русском языке и обозначаемый аббревиатурой ВЧШГ.

МЕТОДЫ ИСПЫТАНИЙ

4.1. Осмотр труб проводят без применения увеличительных приборов.

4.2. Для контроля механических свойств от отобранной трубы отрезают три образца для испытания на кольцевую прочность.

После испытания один из образцов используется для определения твердости.

4.3. Испытание прочности на изгиб должно проводиться на кольцах шириной 25 мм, отрезаемых от гладкого конца трубы. Кольцо поддерживается двумя диаметрально расположенными опорами и нагружается посредством этих опор изнутри (черт. 5).

4.4. Для контроля прочности металла методом испытания на изгиб раздавливанием от отобранной трубы отрезают один кольцевой образец шириной 0,5 DH — для Dy до 600 мм включительно и 300 мм — для Dy более 600 мм.

Образец устанавливают на закрепленную на прессе нижнюю призматическую металлическую опору с наклонными внутренними гранями, составляющими угол 15° с горизонтальной поверхностью и имеющую сверху резиновую прокладку толщиной не более 15 мм, твердостью (60 ± 5) единиц по Шору.

Образец нагружают через закрепленную на прессе верхнюю металлическую планку с резиновой прокладкой такой же толщины и твердости. Ширина металлической планки должна быть:

30 мм — для труб диаметром до 300 мм включ.;

60 мм » » » 400—600 мм » ;

100 мм » » » 700—1000 мм »

К образцу прикладывают нагрузку (черт. 6) и плавно повышают до разрушения образца не ранее чем через 15 с. Нагрузка при разрушении образца фиксируется по показанию контрольной стрелки на шкале силоизмерителя пресса.

Черт. 5
