Типы шаровых кранов, виды, конструкция, сфера применения

Запорная арматура эксплуатируется в сетях отопления, подачи холодной и горячей воды, газоснабжения для перекрытия потока жидкостей и газов. При этом в зависимости от условий использования, транспортируемого рабочего тела и габаритных размеров трубопроводов, используются различные типы шаровых кранов.

Для рядового потребителя, самостоятельно занимающегося монтажом различного вида бытовых систем, на рынке представлена масса разновидностей шаровых кранов. Для того, чтобы выбрать подходящую модель, следует знать отличительные особенности шаровой запорной арматуры, область ее применения, технические характеристики устройств, расшифровку буквенных и цифровых символов на корпусе.

Рис. 1 Шаровая арматура в обвязке отопительных приборов и оборудования

Назначение и функции запорной арматуры

Изделия запорной арматуры относятся к специальному типу изделий для трубопроводных магистралей, назначение которых заключается в оперативном регулировании скорости потока рабочего носителя для обеспечения заданных параметров технологического процесса. Действие запорной арматуры направлено на закрытие, открытие, смену направления и скорости движения рабочего газа/жидкости. Кроме того, к запорной арматуре следует отнести спускные и контрольные изделия, служащие для сброса носителя из трубопроводных систем, технологических аппаратов, и подачи носителя в контрольно-измерительные приборы.

Арматура данного типа присутствует во всех трубопроводных магистралях промышленных производств, технических объектах бытового назначения (отопление, газо-, водоснабжение, канализация и т.д.), и составляет не менее 80% от общего количества используемых изделий в магистрали. Наибольшее распространение в качестве запорных элементов получили задвижки, вентили, краны, клапаны и затворы.

Выбор материалов, из которых изготавливаются данные детали, в настоящее время достаточно широк:

• металлы (титан, алюминий);
• сплавы (чугун, сталь, бронза);
• полимерные и синтетические материалы, например, поливинилиденфторид (ПВДФ), хлорированный поливинилхлорид (ХПВХ), полиэтилен (ПЭ), полипропилен (ПП).

При выборе запорного изделия руководствуются следующими техническими характеристиками: присоединительный диаметр, назначение и материал, из которого изготавливается корпус и рабочая часть трубопровода, скорость закрытия. Специальные требования: продолжительные сроки службы, высокая прочность, надёжность, безопасность, коррозионная устойчивость материала к рабочей среде, герметичность, простота монтажа и удобство эксплуатации.

Следует отметить, что рабочая среда трубопровода достаточно быстро повреждает изделия запорной арматуры, происходит истирание уплотнительных элементов, износ, коррозионные процессы, поэтому необходимо своевременно проводить технический контроль оборудования, промывку систем магистралей, ремонт или замену изделия.

В зависимости от назначения в составе технического объекта запорная арматура делится на категории:

• промышленная (общепромышленная, специальная) – используется в производствах различного рода деятельности, в том числе народного хозяйства;
• судовая – эксплуатируется в заданных специфических условиях морского и речного транспорта;
• сантехническая – трубопроводная арматура бытового назначения, применяется в газовых плитах, колонках, ванных, котлах и т.д.;
• изготовленная по спецзаказу – разрабатывается, изготавливается и эксплуатируется в соответствии с особыми заданными техническими требованиями, например, в уникальных, экспериментальных промышленных объектах.

Функции, выполняемые данным типом арматуры обширны: регулирующая, распределительно-смесительная, предохранительная, защитная, запорная, фазоразделительная.

В данной статье рассмотрим виды запорной арматуры, действие которой направлено на изменение площади поперечного сечения трубопровода для регулирования скорости потока носителя или полной его остановки.

Как выбрать кран

Чтобы не ошибиться с выбором крана, следует учитывать ряд важных моментов:

• Предназначение устройства. В соответствии с ГОСТ изделия для газопроводов идентифицируются по черной или желтой окраске рукоятки, для сетей холодного водоснабжения – по голубой. Красным цветом маркируются шаровые краны, предназначенные для сетей горячего водоснабжения.
• Способ монтажа детали. На магистралях, предназначенных для транспортировки кислотных, щелочных сред, либо жидкостей с высокими температурами, предпочтение отдается устройствам под приварку.

Помимо номинального прохода, на маркировке изделия присутствует информация о значениях номинального (PN) и рабочего давления, предельной допустимой температуры эксплуатации, дате выпуска детали.

При покупке устройство следует внимательно осмотреть на наличие брака – зазубрин, сколов, вмятин. Также стоит проконтролировать комплектацию, куда обязательно включаются:

• Корпус.
• Стальной или латунный шар.
• Уплотнительная шайба.
• Ручка управления.
• Регулировочная гайка.
• Шток уплотнения.

Также, стоит быть внимательным, чтобы вместо дорогого и долговечного латунного изделия не приобрести за те же деньги низкокачественную подделку из силумина, которая прослужит, в лучшем случае, 2-3 года. Распознать попытку обмана можно по весу – настоящая латунь очень тяжелая.

Для подключения душевых кабин, стиральных и посудомоечных машин, внутренней разводки системы водоснабжения подойдут разборные краны с резьбовым креплением. Вообще, при выборе между цельносварными и разборными деталями лучше отдать предпочтение последним, поскольку они легко поддаются ремонту, просты в эксплуатации, компактны, а также характеризуются хорошим уровнем герметичности.

Что касается стоимости, это не тот вопрос, где следует любым способом пытаться сэкономить. Дешевый кран плохого качества не только прослужит на порядок меньший срок, но и имеет все шансы стать причиной серьезных неприятностей – от затопления соседей снизу до опасной для жизни утечки газа.

Самыми дешевыми ожидаемо считаются изделия умельцев из Поднебесной, наиболее дорогими – итальянские устройства. Российские краны относятся к средней ценовой категории, предлагая разумный компромисс между экономией и качеством.

Маркировка

При внимательном рассмотрении шарового крана, на нём можно обнаружить некоторые символы. Эти знаки несут в себе много полезной информации, как, например, бирки на одежде. Умение расшифровки этих данных позволят понять, подходит ли вам это устройство.

Нанесение маркировки регламентируется ГОСТ Р 52760. В документе сказано, что производитель обязан указать на видной части изделия или на отдельной табличке необходимую для покупателя информацию. Как правило, на шаровых кранах указывают следующие данные:

• DN — непосредственно, диаметр внутреннего прохода.
• PN — значение максимального давления. Как правило, указывается в атмосферах.
• Величины расчётного и рабочего давления.
• Материал, из которого сделан корпус шарового крана.
• Одна или несколько стрелок, указывающих направление потока.
• Минимальная и максимальная температура, при которой устройство может работать.
• Дата изготовления.

Ремонт арматуры

Выделяют три вида ремонта:

• плановый осмотр;
• текущий ремонт;
• капитальный ремонт.

В первом случае элементы очищают от загрязнений, производят профилактическую смазку. Возможна промывка заглушек от песка и прочих отложений, нарушающих герметичность стыка.

Текущий ремонт выполняют по месту установки деталей. Предварительно отключают участок от подачи рабочей жидкости. Для зачистки уплотнительных элементов фитинги демонтируют, уплотнитель срезают с помощью ножа. Если на дисках имеются царапины, их убирают наждачной бумагой и затирают специальной пастой.

Капитальный ремонт производят при обнаружении сложных дефектов. Арматуру демонтируют и ремонтируют в заводских условиях. Для ремонта применяют шлифовальные станки, разнообразные притиры. Для восстановления соединительной поверхности подходят абразивные пасты. После обработки смывают притирочные материалы и производят алмазную шлифовку. Неподлежащие ремонту элементы заменяют новыми.

Правильно подобранная арматура является залогом безаварийной работы системы трубопроводов любой сложности и назначения

Особенно это важно при организации нефте и газопроводов, трубопроводов высокого давления, промышленных предприятий и энергетических комплексов

В видео можно узнать об особенностях работы и конструкции подобных изделий:

Просмотров: 786

Устройство и принцип работы

Корпус запорного приспособления представляет собой отрезок трубы, расширенный в средней части. В расширении установлено седло из уплотнительного материала, внутри которого находится главный элемент – шар, он же затвор или пробка.

Шар может свободно вращаться внутри седла. В запорной арматуре у него только одно сквозное отверстие.

В регулирующих устройствах и кранах, перенаправляющих поток, могут быть 2 или 3 отверстия. Если кран служит для регулирования напора горячей или холодной воды, то отверстий два, если устройство является смесителем, то отверстий три.

Шаровой кран приводят в действие поворотом рычага, к которому через шток присоединен шаровой затвор с отверстием. Разворачивая отверстие относительно оси трубопровода, мы открываем/закрываем проход среде или пропускаем ее частично

Принцип работы очень прост: когда ось отверстия в шаре оказывается совмещённой с осью корпуса крана, из него начнёт поступать вода.

Т.е. когда пробка развернута так, что ее отверстие совпадает с направлением трубопровода, как бы продолжая его. В этой позиции поток жидкости, пара, газа проходит по трубопроводу, в том числе через кран, свободно.

При повороте шарового затвора на 90º проход для воды, пара, газа перекрывается той стороной, на которой нет отверстий. В этой позиции течение среды полностью останавливается, потому что она упирается в сплошную стенку затвора.

Однако этим простым приспособлением можно и регулировать параметры потока. При повороте на 45º, к примеру, течение будет перекрыто лишь наполовину.

Для управления шаром используется шток, соединённый с рычагом. По обеим сторонам штока располагаются уплотнительные кольца. Отверстие в корпусе, через которое проходит шток, так же оснащено шайбой и уплотнительным кольцом.

Шаровой однорычажной смеситель оснащен затвором с двумя отверстиями для пропуска холодной и горячей воды и еще одним отверстием для выхода смешанной струи

Краны шарового типа изготавливаются из латуни или различных марок стали. Латунные устройства считаются более надёжными, срок их службы превышает 10 лет. Изделия из стали очень редко применяются в быту, в основном используются для промышленных трубопроводных систем.

Совсем недавно производители стали выпускать краны, корпус которых выполнен из высокопрочного пластика. В отличие от латунных, такие устройства не подвержены коррозии, стоят значительно дешевле.

Единственный недостаток пластиковых изделий заключается в том, что их нельзя использовать для горячей воды.

Все уплотнительные кольца выполнены из резины высокой плотности, это самые “слабые” места крана, которые становятся причиной протечек, но легко заменяются при помощи обычного ремкомплекта

Эти краны получили наибольшее распространение в быту. Особенностью их конструкции является то, что шар не связан жёстко со штоком и может двигаться под действием воды, прижимаясь к уплотнительному кольцу, таким образом герметизируя кран.

Плавающий шар используется в механизмах, номинальный размер которых не превышает 20 см. Такие устройства устанавливаются в системах внутреннего водо- и теплоснабжения. Практически во всех бытовых смесителях отечественного и импортного производства также установлен плавающий шаровой механизм.

Исполнение корпуса кранов с плавающим шаром может быть как сварным, так и разборным. Уплотнительные элементы могут быть различной жёсткости. Небольшие бытовые устройства обычно являются разборными и имеют мягкие уплотнители.

Краны с плавающим затвором устанавливаются на магистралях диаметром до 200 мм с постоянным движением рабочей среды. Шар под напором среды прижимается к уплотняющим кольцам, герметизируя арматуру

Есть краны, в которых запорный элемент зафиксирован на оси штока, а уплотнения прижимаются к шару при помощи стяжных болтов или пружин. Для облегчения закрывания/открывания цапфа оснащена подшипниками.

Данная конструкция является самой надёжной, но ввиду высокой стоимости используется в быту крайне редко и обычно на самых ответственных участках системы водоснабжения.

Описание устройства

Почему кран называют «шаровым»? Ответ прост — внутри устройства есть металлическая сфера. При повороте вентиля она пропускает либо препятствует прохождению воды или газа по трубам. Подобное запорное устройство особенно популярно в частных домах или квартирах.

В зависимости от производителя, а также от целей использования, размеры шаровых кранов могут меняться, поэтому необходимо это учитывать при покупке. Но тем не менее, если сравнивать размеры современных изделий с теми, которые производились 10 лет назад, то нынешние будут значительно компактнее, надёжнее и функциональнее, чем их предшественники.

В каждом устройстве есть следующие детали:

• Корпус. В нём и располагается металлическая сфера, препятствующая или способствующая прохождению газа или воды.
• Накручиваемая часть. Благодаря ей можно при необходимости разобрать шаровой кран.
• Рабочая часть, то есть металлический шар.
• Уплотнители. Чтобы сфера из металла прилегала плотно, требуются различные материалы, которые способствуют этому.
• Приводной шток — уменьшает усилия при повороте вентиля.
• Управляющий рычаг — непосредственно сам вентиль.

Запас прочности изделий рассчитан на сильные потоки жидкости, которые будут постоянно проходить через шаровой кран. Поэтому подобные устройства можно безбоязненно ставить даже в самые «водонапорные» места.

Монтаж и правила эксплуатации

Устройство шарового водопроводного крана позволяет легко установить его самостоятельно там, где это требуется. Кран необходимо монтировать в таком месте, чтобы в процессе эксплуатации он не мешал и не подвергался механическим воздействиям.

Одновременно с тем к крану должен быть обеспечен беспрепятственный доступ на случай контроля работы, исправления устранимых повреждений и демонтажа при необходимости замены.

Монтаж запорного устройства производится на металлические или пластиковые трубы по следующему алгоритму:

Снимается старый кран (при его наличии), очищается резьба от остатков пакли и герметика. Производится плотная намотка резьбового уплонителя. Накручивается новое, подходящее по размеру запорное устройство

Обратите внимание, что резьба, на которую накручивается изделие, не должна быть гнилой, на ней должно быть не меньше четырёх витков. В противном случае необходимо менять всю трубу или её часть.

При монтаже водопровода с нуля, прежде всего, необходимо наметить место, где будет монтироваться кран. Затем труба отрезается в этом месте, делается соответствующая резьба, на которую накручивается запорное устройство.

У вас водопровод из металлопластиковых труб? О видах трубореза для такого трубопровода можно прочесть а другой нашей статье.

В обоих случаях перед монтажом нужно обратить внимание на стрелку, указывающую направление потока и обязательно соблюдать это условие. Перед тем как прикрутить кран рекомендуется обмотать резьбу ФУМ-лентой

Это обеспечит максимально надёжную герметизацию.

После установки необходимо проверить работоспособность запорного устройства. Для этого надо включить воду и проконтролировать, нет ли утечек, постепенного образования капель, подтёков. Также необходимо убедиться, что управлению краном ничего не мешает, т.е. рычаг или “бабочка” имеют свободный ход.

Для монтажа устройства методом приварки используется электросварка

В процессе сварки важно не повредить шаровой механизм и уплотнительные кольца

Сначала приваривается один патрубок, затем второй, при этом на вертикальных участках кран должен быть установлен в положении “закрыто”, а на горизонтальных – “открыто”.

Используя фитинг и контргайку шаровой кран можно установить не только на металлическую или пластиковую трубу, но и соединить им трубы из разных материалов

Эксплуатация шаровых механизмов не вызывает сложностей, они используются или в закрытом, или в открытом виде. Осуществлять регулирование водоподачи при помощи шарового крана теоретически можно.

Однако стоит учесть, что такой кран является, прежде всего, запорным устройством и слишком интенсивная эксплуатация приведёт к быстрому износу уплотнителей. Для регулирования потока лучше использовать смесители шаровой конструкции или игольчатый вентиль, если смеситель установить невозможно.

Нельзя устанавливать бытовые краны там, где по трубам проходит техническая вода, содержащая твёрдые примеси, т.к. они быстро повредят уплотнительные кольца, выводя запорное устройство из строя.

Перед покупкой шаровых регулирующих кранов для устройства водопровода необходимо свераться с планом и определить, сколько проходных и поворотных штук потребуется

Сфера применения в бытовом хозяйстве

Владелец квартиры в многоэтажке, собственник индивидуального дома, сталкивается с шаровыми кранами в следующих видах коммуникаций:

• Краны шаровые отвечают за перекрытие общей линии подачи холодной и горячей воды в квартирах, их устанавливают рядом с водными счетчиками около канализационных стояков.
• При помощи шаровых кранов осуществляют отключение и подачу холодной воды на смеситель, унитаз, располагая их на трубах перед гибкой подводкой.
• Также краны ставят для отключения и подачи воды на стиральные машины, посудомоечную технику.
• В любой газоподающей магистрали перед плитой или другим газопотребляющим прибором устанавливают запорную газовую арматуру.
• В системах отопления краны играют важную роль, с их помощью сливают и заливают теплоноситель, перекрывают поток жидкости перед водонагревательным оборудованием и котлами, теплообменными радиаторами, циркуляционным насосом, расширительным баком и другими узлами для того, чтобы можно было провести их ремонт, обслуживание или замену без слива рабочей среды.
• В системах индивидуального водоснабжения посредством кранов перекрывают подачу воды во внутридомовую магистраль, отсекают от трубопровода различное оборудование, подают воду для полива растений.

Рис. 3 Основные детали и физические характеристики типового крана

Общие сведения

Водопроводные краны делятся на два основных вида

1. Смесители. Устанавливаются на мойку, умывальник, ванную, душ. Регулирую подачу и смешивание воды в одной точки.
2. Запорные арматуры, монтируются на водопроводные трубы и выполняют функцию перекрытия в системе.

Вентильные краны

Запорный кран с вентилем. В кранах с вентилем или барашком внутри установлена кран-букса, которая и производит перекрытие жидкости. Когда барашек раскручивается, из выходного отверстия, поднимается кран-букса и освобождает проход. При закручивании крана, она опускается и перекрывает поток воды, для увеличения герметизации на ней установлена резиновая прокладка.

Детали крана

• Барашек (вентиль)
• Шпиндель
• Уплотнительная гайка
• Корпус
• Шайба с прокладкой
• Гнездо.

Корпус (его часто называют елочкой) по центру имеет излив, а с двух сторон вентиля с кран-буксами. Один барашек контролирует подачу горячей воды, другой холодной. В центре потоки смешиваются и попадают в излив.

Шаровой кран для установки на трубы.

Перекрытие воды происходит благодаря шару, в котором по центру сделано отверстие. При повороте рычага, шар разворачивается, и по центру образуются проход для воды. Когда рычаг возвращается в исходное положение, шар разворачивается, отверстием перпендикулярно к трубе, а целые сферические стороны шара перекрывают трубы.

Рекомендация. Перекрытие крана должно происходить плавно, не допуская резких движений. Это поможет снизить риск повреждения водопроводной магистрали.

Устройство шарового крана

Шаровые запорные арматуры делятся на:

• Полнопроходные с равнозначными диаметрами трубы и крана
• Редукцированными. Диаметр фитинга меньше сечения трубы. Краны данного вида минимизируют возникновение гидравлического удара.

Тип монтажа

• Резьбовой. Резьба может быть, как внутренняя, так и внешняя. Фитинг соединяется муфтой или ввинчивается в трубу.
• Комбинированной. На фитинге есть два вида резьбы. С одной стороны внешняя с другой внутренняя.
• Приварной. Запорный кран приваривается к трубопроводу.
• Фланцевый. Фланец – это отдельная деталь, круглой или квадратной формы с отверстиями по периметру, для болтов или шпилек. Фланцы привариваются к трубе и фитингу, после производится их соединение с использованием герметичной резиновой прокладки.

Шаровой однорычажный смеситель

Производители предлагают две модели механизма:

• Шаровой. Смешивание и подача воды происходит благодаря трем отверстиям в картридже.
• Керамический. Подача и регулировка воды осуществляется благодаря отполированным металлокерамическим пластинам. Устройство крана довольно сложное. Большой популярностью конструкция не пользуется.

Бесконтактные смесители

У таких смесителей нет, ни рычага, ни вентилей. Срабатывают они от сенсора. Датчик срабатывает на движение объекта. Модели делятся на — стандартные и высокотехнологичные. Стандартные смесители имеют только подачу воды от сенсора. Параметры выставляются с помощью рычагов установленных на корпусе.

Высокотехнологичные могут регулироваться жестом. Или иметь сенсорную панель, на которой выставляются требуемые параметры. Выпускаются модели с пультом дистанционного управления и множеством других дополнительных функций.

Недостаток таких смесителей в их энергозависимости, высокой стоимости и при поломке, скорее всего, придется покупать новое устройство.

Технические характеристики и требования ГОСТ

Для подбора подходящего изделия нужно знать частоту использования и его назначение. Так, запорная арматура с диаметром 1-1,5 дюйма подходит для нечастого применения и не рассчитана на постоянные высокие нагрузки. В противном случае она выйдет из строя.

Для бытовых целей подходят элементы диаметром 0,5-0,75 дюйма. Краны на 0,5 дюйма применяют для установки на трубы водоснабжения, а изделия 0,75 дюйма используют для систем отопления с циркуляционным насосом.

Модели с большим диаметром подходят для производственных целей или специального использования. Для бытовых нужд вполне достаточно арматуры размером 0,5-1,5 дюйма.

Лучшие материалы и производители

Металл или сплав, из которого изготовлен шаровой кран играет, существенную роль при его использовании. Некачественный материал способен сломать устройство в самый короткий срок. Как следствие, сломанное изделие будет стоить финансовых затрат на его замену.

Обычно шаровые краны изготавливаются из латуни или латуни, покрытой никелем. Эти материалы в течение долгого времени отлично зарекомендовали себя. Вместе с тем не рекомендуется приобретать изделия, материалом для которых послужил силумин. Краны, изготовленные из силумина, могут треснуть или буквально развалиться во время установки, особенно если их изготовил недобросовестный производитель.

На рынке шаровых запорных изделий, бесспорно, лидирует компания ValTec. Она давно зарекомендовала себя как качественного и надёжного производителя сантехники. Поэтому в первую очередь стоит акцентировать внимание на изделиях этой фирмы.

Если моделей от ValTec нет, можно приобрести устройства от компании Bugatti. Она также отличается отличным качеством, но присутствует на рынке сантехники меньше своего конкурента. Отечественные производители также хотят вырваться в лидеры. Например, Бологовский арматурный завод, который после «застоя» пытается наверстать упущенное за счёт низкой цены и качественных изделий.

Большая востребованность шаровых кранов оказала значительное влияние на разнообразие продукции, уровень конкуренции и качество изделий. Но, несмотря на богатый выбор, следует помнить, что для каждой цели существует кран определённого размера. Поэтому при покупке необходимо руководствоваться таким принципом.

Приобретение изделия неподходящего диаметра может стоить нервов, времени и, возможно, денег. Поэтому выбирая модель для отопления, не стоит замахиваться на размеры в 1-2 дюйма. Иначе — требование о возврате, лишняя беготня и снова поиск подходящего изделия.

Какие параметры важны при выборе шарового крана ?

Многие наши заказчики сталкиваются с необходимостью установить кран шаровый на объекте, но у них нет марки.В таком случае можно произвести подбор необходимого Вам крана. Рассмотрим какие параметры важны при подборе обратного клапана. — диаметр клапана, Ду

— обычно он совпадает с диаметром трубопровода. Стандартный ряд диаметров в миллиметрах и дюймах: 6, 8, 10 (3/8 дюйма), 15 (½ дюйма), 20 (¾ дюйма), 25 (1 дюйм), 32 (1 ¼ дюйма), 40 (1 ½ дюйма), 50 (2”), 65 (2 ½ дюйма), 80 (3 дюйма), 100 (4 дюйма), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800мм.
— условное давление клапана, Ру
— Стандартный ряд давлений: 10, 16, 25, 40, 63, 100, 160 кгс/см2. При выборе условного давления стоит учитывать тот факт, что для стабильной и долгосрочной работы крана необходимо чтобы рабочее давление было в 2 раза меньше номинального. Например у Вас в трубе давление 12 кгс/см2. Необходима установка крана на 25кгс/см2. Если установить кран на 16 кгс/см2, то в течении нескольких месяцев кран может выйти из строя.
— материал корпуса
— особенности материала корпуса различных кранов описана в настоящей статье в пункте 3.
— тип присоединения
— особенности материала корпуса различных кранов описана в настоящей статье в пункте 4.
— конструкция клапан
— особенности конструкций шаровых кранов описана в настоящей статье в пункте 8.
— уплотнение в затворе
— особенности уплотнений различных кранов описана в настоящей статье в пункте 7.
— производитель оборудования
— это весьма немаловажный параметр, т. к. на рынке сейчас очень много низкокачественных китайских кустарных кранов, которые вроде подходят по всем параметрам, но в процессе эксплуатации доставляют так много головной боли, что экономия выходит боком. Вторая крайность это многие европейские и американские бренды пытаются продавать свое оборудование в 3-5 раз дороже нормального по качеству товара. Как быть рядовому покупателю? В этом случае желательно получить консультацию людей, которым Вы доверяете — сантехники, монтажники, авторитетные продавцы.

Основные критерии выбора оборудования

Если стоит вопрос о замене газового крана, то самостоятельно делать это не рекомендуется. Такими работами имею право заниматься лишь специалисты, причем у них должна быть лицензия на эти виды работ. Делать замену газовых труб, кранов самому просто непозволительно. Вы можете подвергнуть опасности не только свою жизнь, а и жизнь ваших родных и соседей.

Эту информацию должен знать любой домовладелец и квартиросъемщик. Именно работники газовых хозяйств проводят периодический осмотр состояния газового оборудования или в случае неполадок, хозяин жилья вызывает аварийную службу газа. Они в свою очередь устанавливают, что вышло из строя, а жильцы покупают все необходимое для устранения поломок. В данном случае узнаем по каким критериям лучше выбирать газовый кран.

Как ранее было сказано, популярностью пользуются шаровые краны, хотя специалисты в этой отрасли говорят, что пробковые служат больше – срок их службы около 20-ти лет. Вот только их надо обслуживать и иногда смазывать. А шаровые – нет.

Так что при выборе следует обращать внимание на все мелочи, даже на внешний вид изделия и учитывать следующие обстоятельства:

1. Диаметр газового вентиля обязательно должен совпадать с диаметром трубы. Конечно же, вентили меньшего, большего диаметра просто не подойдут для работ.
2. Шаг резьбы. Если вы берете резьбовой запорный механизм, то он должен соответствовать шагу резьбы на газовой трубе. Так вам не придется покупать всяких переходников, которые будут громоздить конструкцию.
3. Обратите внимание на материал изделия. Все же для газа лучше использовать краны из латуни. Это проверенный временем материал. Он будет служить вам долго и без проблем. Латунь имеет желтоватый тон и кран из латуни тяжелее, чем из различных видов стали.
4. Смотрите внимательно на внешний вид. Изделие должно быть без царапин, трещин, сколов. Не должно быть дефектов ни на поверхности, ни внутри. Не стесняйтесь внимательно рассматривать кран для газа, вы же не хотите его менять часто. Не следует также и экономить на покупке.

Выбирайте краны известных компаний, так как эти производители с ответственностью относятся к своей продукции, потому что не хотят терять клиентов. И для них важна репутация их фирмы. К таким производителям можно отнести германскую компанию Dungs , итальянскую фирму Bugatti .

Виды шарового крана

Существует два основных типа шаровых кранов:

1. Полнопроходные
   . Внутренний шар в таком типе имеет отверстие, диаметр которого соответствует самому сечению трубопровода. Это предоставляет возможность снизить гидравлические потери по сравнению с запорной арматурой другого типа.
2. Стандартнопроходные или редуцированные
   . Отверстие в сфере такого устройства на один типоразмер меньше диаметра трубы. Такой шаровой кран газовый устанавливают там, где допускается частичная потеря напора.

По направлению потока и числу патрубков они делятся на:

1. Угловые
   . Их используют при работах в местах изгиба и труднодоступных участках.
2. Проходные
   . Самый распространенный вариант, не меняющий направления потока.
3. Трехходовые
   . У них имеется два входных патрубка и один выпускной. Используются при монтаже на разветвленных магистралях в случае, когда требуется смешать разные среды.
4. Многоходовые
   . Способны соединить еще большее количество потоков и смешать их содержимое.

Муфтовый шаровой кран

Такие изделия оборудуют внутренней конической или цилиндрической резьбой. Как правило, кран шаровой с накидной гайкой устанавливаются на трубах, диаметр которых варьируется в пределах от 1,5 до 4 см. Основная сфера применения – коммунальное хозяйство. Их устанавливают в домах и квартирах на трубах с горячей и холодной водой, батарея и тому подобное. Монтировать и демонтировать такой кран легко и просто, он легкий, удобный в применении, к тому же владелец может сам выбрать комфортное для него положение ручки – на работе регулирующего механизма это никак не скажется.

Фланцевый шаровой кран

Этот вид выбирают в случаях, когда предусмотрена частичная разборка и сборка трубопровода, а также его соединительных элементов. Газовые краны шаровые этого типа устанавливают и в тех помещениях, где запрещено применять сварку. Они способны работать даже в загрязненной, илистой среде, что во многом определяет область их применения. Такая запорная арматура крепится к трубопроводу с помощью специальных пластин – фланцев. Их стягивают гайками и болтами или гайками и шпильками. Такой кран шаровый угловой можно монтировать и демонтировать.

Сварной шаровой кран

Этот тип используется на производстве, где пролегает ответственный или труднодоступный участок трубопровода. Шаровой кран под приварку наделяет перекрытие полной герметичностью и обеспечивает прочное и надежное соединение. Такое изделие отлично зарекомендовало себя при транспортировке жидких, паровых и газовых сред, масел. Такая запорная арматура не требует обслуживания и профилактических работ, поэтому часто применяется на магистральных линиях и отдаленных участках коммуникаций.

Комбинированный шаровой кран

Это универсальное изделие, которое можно применять во всех вышеописанных сферах. С одной стороны оно может иметь муфтовое соединение, а с другой – фланцевое или приварное. Это более дорогая разновидность, являющая собой комбинацию из трех вышеописанных моделей. Кран шаровый полнопроходной используется повсеместно – в газовой промышленности, горячем и холодном водоснабжении, системах отопления, пищевой, химической и других областях. Отсутствие застойных зон предоставляет возможность эксплуатировать эту запорную арматуру и в вязких средах.

Классификация газовых кранов

Еще с детства нас учили, что с газом шутить нельзя. Да и сейчас любой школьник знает, телефон газовой службы: 104. В школе с раннего детства объясняют, куда звонить, если в доме слышен запах газа.

Трубы, вентили и другие составляющие материалы для подачи газа должны отличаться особым качеством. Эти элементы конструкций должны служить человеку не менее десяти лет, причем их следует периодически проверять, а в случае надобности заменять.

Однако осуществлять покупку газового оборудования придется самому хозяину помещения. Выбрать его не составит труда, если изучить, каким требованиям оно должно соответствовать. Так, основные характеристики газовых кранов практически все сводятся к надежности вентилей. Размеры зависят от диаметра трубы. Именно поэтому диаметры газовых кранов должны совпадать с размером трубы.

Чаще всего – это 24, 27 мм. Производители выпускают газовые вентили и клапаны, размер резьбы газовых кранов может быть трех типов. Если смотреть маркировку изделия, то там в обязательном порядке по ГОСТу должна быть указана следующая информация: вид изделия и тип крана

По принципу действия

Далее рассмотрим, какими бывают виды газовых вентилей. Если судить по принципу действия, то их можно поделить на пробковые и шаровые.

Пробковые газовые краны – их принцип действия основан на работе пробкового механизма. Принцип достаточно прост: достаточно повернуть ручку крана и пробка тоже повернется внутри корпуса. А там пустотелая конструкция, благодаря этому газ может спокойно проходить внутри корпуса через трубу к месту назначения.

Когда же ручку крана поворачивают назад, то там уже будет закрытое пространство и потому газ уже не пройдет через препятствие. Единственное, что корпус крана и пробка должны герметично прилегать друг к другу. Роль герметика выполняет сальник крана.

Шаровые газовые краны несколько отличаются от пробковых тем, что внутри находится шар, который и играет роль запорной системы. Если шар повернуть в одну сторону, то через отверстие в нем пройдет газ, таким образом, кран откроется. Если же в другую сторону, то закрытая поверхность не пропустит потоки газа. Обычно такой шарик делают металлическим. Причем материал применяют прочный.

Служит изделие длительное время и особого ухода за шаровым краном не нужно, в отличие от пробкового, который требуется периодически обслуживать. Шаровые конструкции на рынках появились не так уж и давно, но пользуются особой популярностью, ведь у них есть свои достоинства. В частности – невысокая стоимость изделия, простота в применении, прочность и надежность, длительный срок службы.

Так же эти краны могут эксплуатироваться при низких и высоких температурах, точнее в пределах от -55 до +75 градусов Цельсия. Вот потому специалисты и советуют применять именно такие газовые краны в бытовых целях.

По методу соединения с трубами

Если смотреть по методу соединения кранов с трубами, то их можно поделить на следующие виды:

• краны с резьбовым соединением – их с трубой соединяют прокручивая до полного контакта. Чтобы газ не травил, применяют специальные прокладки;
• краны с фланцевым креплением – соединяют специальными фланцами, которые представляют собой металлические диски, а вот их крепят уже болтами;
• краны с приварным методом соединения – такие запорные механизмы попросту устанавливают сварочным аппаратом, без каких либо резьб и фланцевых вспомогательных дисков и болтов.

Краны первых двух методов крепления (резьбовые и фланцевые) можно применять многоразово , их можно снимать с труб, затем крепить обратно. А вот приварные механизмы используются лишь один раз, повторное применение невозможно.

По материалу изделия

При покупке газового крана в обязательном порядке необходимо обращать внимание и на материал изделия. Это важная составляющая, ведь чем прочнее материал, из которого производят запорные механизмы, тем длительнее его срок службы. А для газовых труб краны должны быть самыми качественными.

Именно по сырью, из которого изготовляют краны, они и получили свои названия. Латунные краны, пожалуй, самые распространенные изделия на рынке.

Правда, имеются и некоторые недостатки у этих конструкций. Если вам понадобится кран для подводки газа к плите, котлу, то да, вы найдете таковые краны из данного материала. Для труб маленького диаметра существует небольшой выбор изделий, и то не для всех. Еще латунь реагирует на высокие температуры. Если нагреть изделие выше 200 °С, то пользоваться после этого им уже будет невозможно. Также латунь не применяют в нефтехимической промышленности.

Кроме того, многие производители в последнее время в целях экономии латунь заменяют на хрупкий силумин и не всегда предупреждают об этом, потому покупателю следует внимательно относиться к продукции, выбирая ее в тех точках, где нет сертификации изделий. Силуминовые краны при ремонте могут пропускать газ из-за микротрещин, это недопустимо и небезопасно.

В СССР чаще других использовали чугунные газовые краны. Качество этих изделий было на высоте, но сейчас производители перестали изготавливать их, ведь данная отрасль не стоит на месте, а развивается. Появляются новые виды стали, которые не так дорого стоят, как чугун, а имеют свойства схожие с ним. Потому и не делают уже чугунные механизмы для контроля подачи газа.

Сейчас кроме латунных изделий часто встречаются:

• Углеродистые вентили – у них огромное разнообразие диаметров, но их чаще всего используют для воды, они не подходят для подачи даже слабоагрессивных сред. Также, если температура минус сорок, то материал теряет свои свойства, не пригоден к применению.
• Легированные краны – довольно-таки схожи с углеродистыми по типу применения, единственное их отличие, что они выдерживают температуру до – 60 °С.
• Нержавеющие краны – чаще применяют на больших производствах. Они отличаются стойкостью к разным температурным перепадам, не боятся агрессивных сред, не ржавеют.

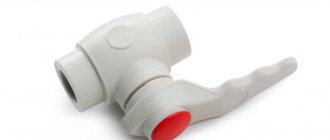

Полипропиленовые краны

При использовании пластиковых труб, эстетичнее будет использование кранов, облитых полипропиленом. Обычно так рассуждают неопытные сантехники. На самом деле, лучше использовать обычные латунные краны с переходом на полипропилен через муфту.

Кран, залитый полипропиленовой оболочкой, на первый взгляд кажется идеальным решением. Не портит общий вид пластикового трубопровода, не требует дополнительных деталей для соединения с общим узлом.

Дело в том, что залитые пластиком краны обладают более низкой надежностью. Кран состоит из двух принципиально разных материалов (металл и пластик), с разными плотностями и тепловыми расширениями. Из-за разных свойств зачастую возникают проблемы в виде протечек или поломок. Мировые производители признают недостатки полипропиленовых кранов и ведут работу над ошибками, но пока рано утверждать, с полной уверенностью, о надежных кранах подобного типа.

Гораздо более надежным решением будет латунный кран с двумя муфтами, с резьбой. В муфте так же имеются два материала, металл и пластик, но эти детали неподвижные, в отличие от крана.

Помимо надежности, в использовании обычных кранов есть и эстетическая сторона: кран можно крутить по оси и придавать ему более ровное положение. Запаянный пластиковый кран уже не повернуть на трубе, нужно очень четко сделать пайку с первого раза, исправить пайку можно будет только впаиванием нового крана.

На самом деле, латунные краны предоставляют больше возможностей. Их можно заменить без пайки, если в комплекте к крану идет американка, соединение разъемное на случай иного ремонта. Американка приобретает актуальность при монтаже в труднодоступных местах.

Ко всему прочему, обычные краны обладают, как правило, более меньшими размерами, да и ассортимент изделий гораздо более широкий.

Так же как и латунные, полипропиленовые краны бывают двух типов: вентильные и шаровые

Обратите внимание, шаровые краны можно использовать только в двух положениях: открытое и закрытое, регулирование недопустимо. Так утверждают все производители

Однако на этот счет, в процессе работы сантехником, сформировалось другое мнение…

Вышесказанное справедливо для дорогих, качественных изделий, ну а в наших реалиях, как правило, приходится иметь дело с бюджетными кранами. Так вот, если сравнивать два бюджетных изделия, вентиль и шаровый кран — по надежности выигрывает шаровый, даже при постоянной регулировке. Хотя вентиль конкретно предназначен для регулирования, он выходит из строя очень быстро. Такое мнение сформировалось за многие годы работы. Эти размышления справедливы как для латунной запорной и регулирующей арматуре, так и для изделий, залитых полипропиленом.

Ну и напоследок хочется сказать: экономить на кранах не стоит, равно как и на всей сантехнике. Трубы и все комплектующие стоит закупать в надежных магазинах, делать это следует не торопясь и вдумываясь!

Советы по замене газовых кранов

В квартирах или домах газовые коммуникации служат многие года. Единственное, что они требуют периодических проверок и ухода (покраски труб). Самые уязвимые части таковых конструкций – это газовые краны. Еще бы, ими пользуются по несколько раз в день, а то и больше. Вот из-за больших нагрузок газовые краны и ломаются. Особенно часто происходят поломки газовых кранов из некачественного сырья. Пластиковые изделия выходят из строя быстрее других.

Не все знают, когда кран подлежит замене. Ответ прост – когда вы ощущаете неприятный аромат, характерный для газа, то необходимо проверить, где запах насыщенней. Если утечка в зоне газового крана, то его и следует заменить.

Осмотрите изделие, может заметите на нем трещинки или другие повреждения. Может кран туго поворачивается или наоборот – слишком свободно вертится, тогда можно смело утверждать, что устройство вышло из строя. Но самостоятельно заменять запорное устройство нельзя. Не испытывайте судьбу – вызывайте работника газовой службы.

Он бесплатно вам заменит газовый кран, ваша задача только купить правильный механизм, который подойдет к вашим газовым трубам и прослужит много лет. О правилах выбора мы рассказали выше.

Если возникла необходимость менять устройство, то сделайте следующее:

1. Для начала наберите номер газового хозяйства, сообщите о своей проблеме диспетчеру.
2. Купите подходящий кран, учтите диаметр труб, шаг резьбы, другие нюансы. Выбирайте не самое дешевое изделие.
3. Подготовьте документацию специалистам по газу. Скорее всего вам понадобятся: технический паспорт, документация о газоснабжении.
4. Когда работник приедет, он попросит зажечь конфорку, закрыть вентиль, контролирующий подачу газа. Так топливо выйдет из трубы.
5. Все работы по замене или ремонту газового оборудования должны проводиться в хорошо проветриваемом помещении.
6. Мастер заменит кран и проверит его работу, также он должен сделать проверку на утечку газа.
7. Когда ремонт газовых коммуникаций будет закончен, то специалист попросит технический паспорт и внесет запись о проделанных работах.

Установление утечки природного топлива производится путем применения мыльной пены. Пену наносят на места стыков и кран, а затем внимательно следят за пеной. Если есть утечка газа, то на этом участке начинают образовываться пузыри.

Конструкционные отличия

Вентиль устроен таким образом, что внутри рабочая среда дважды меняет свое направление, изгибаясь под прямым углом, тем самым, увеличивая гидравлическое сопротивление. Основными структурными элементами являются:

• шпиндель;
• бугельный узел;
• золотник.

При приведении устройства в действие запорный механизм, двигаясь по направлению потока, садится на седло. В этом состоит принципиальное отличие клапана от крана. В момент закрытия уплотнительные поверхности не испытывают трения, что способствуют снижению количества задир.

Уплотнение подвижного соединения бывает сальниковым, сильфонным, мембранным (диафрагмовым). Применение неметаллических уплотнительных колец улучшает герметичность стыка, предотвращает возможность протечки.

Кран состоит из корпуса, пробки (затвора), имеющей сквозное отверстие для прохода транспортируемого продукта. При повороте рукояти на 90⁰ происходит полная остановка хода среды. Существует три типа устройства:

• проходные ‒ движение вещества остается неизменным;
• угловые ‒ меняют направление потока под прямым углом;
• трехходовые ‒ оснащены одним выходным и двумя входными патрубками, соединяют жидкости разной температуры в струю. Их используют для сантехнических нужд (смесители).

Приборы также различаются внешним видом. Ручка клапана представлена в форме «барашка». Кран оснащен простой рукоятью, прикрепленной к штоку.

Корпус обоих приспособлений изготавливают из стали, чугуна, бронзы, латуни. Материал выбирают исходя из эксплуатационных условий. Стальные изделия характеризуются повышенной износостойкостью, устойчивостью к температурным деформациям. Чугунные аналоги отличаются стойкостью к коррозии. Латунные ‒ применяют при работе с неагрессивными средами. Бронзовые ‒ обладают высокими прочностными и антифрикционными свойствами.
