Змеевик для печи: способы подключения, разновидности, принцип работы +Видео

Печь считается традиционной конструкцией для обогревания зданий. Но если она установлена в большом доме с несколькими этажами, то ее мощности может быть недостаточно для равномерного прогревания всех комнат. Выходом здесь может быть змеевик для печи, который еще называют теплообменник.
Его подключают к прибору обогрева, затем он проводится по каждому помещению и тем самым обеспечивается идеальное и одинаковое прогревание всего строения.

Особенности организации печного отопления с водяным контуром

Печь с водяным контуром совмещает в себе преимущества двух типов отопления и равномерно рассредоточивает тепло по всем комнатам. По сути обычная печь становится некой вариацией твердотопливного котла, только кроме теплоносителя в объединенной системе нагревается и корпус, который также обеспечивает обогрев.
По окончании горения, батареи быстро остывают, но еще некоторое время тепло будет исходить от разогретых стенок, что способствует более плавному охлаждению помещения. От обычной дровяной печи агрегат с водяным контуром отличается наличием радиатора (он же змеевик, котел, теплообменник).

Он может устанавливаться непосредственно в топку, но это чревато протечками или даже взрывом, вызванным закипанием теплоносителя. Более безопасный вариант – установка теплоносителя в колпак дымохода. К тому же это повысит КПД печи, большая часть горячих паров будет уходить на обогрев теплоносителя, а не улицы.

Строительство печи: установка теплообменника

Чаще теплообменник изготавливают из трубы или листовой стали с толщиной стенок не менее 3-5 мм. Минимальное значение размера тепловой рубашки 4 мм. Можно приобрести уже готовый змеевик из чугуна. В любом случае тепловой зазор между печью и регистром должен быть не менее 1-1,5, чтобы гарантировать возможность достаточного его расширения.

Организовать систему печного отопления с контуром лучше еще на стадии планирования дома, но только, взвесив все «за» и «против». Модель печи выбирают, отталкиваясь от размера и планировки отапливаемого жилья. Водяной контур проектируют исходя из правил обустройства отопительных конструкций.

Теплообменник из листовой стали можно изготовить самостоятельно

Можно также перестроить уже имеющуюся печь, но в таких случаях теплообменник часто занимает значительный объем полезной площади печки, который на него не был рассчитан. Чтобы компенсировать этот фактор, теплообменник готовят заранее, а ориентируясь на его габариты перестраивают печь.

Как правильно выбрать?

При выборе основополагающую роль играет цена на теплообменник для печи. От выбора материала зависит конструктивное решение. Второй по важности аспект – возможность изготовления.

И окончательно завершает выбор, место, где печь будет стоять. Учитывать надо что именно требуется достичь. Нужна отопительно-варочная печь или обогрев гаража, будет ли это каменка для бани или печка для отопления деревенского дома. Для каждого варианта есть свои особенности и тонкости.

Главное: точно рассчитать какую площадь надо отапливать, нужна ли попутно горячая вода, сколько единиц топлива возможно тратить в отопительный сезон и многое другое. Итог всех прикидок должен быть один – ориентируясь на финансы, доступные материалы, нужды, подобрать максимально подходящую конструкцию.

Что лучше в разных вариантах:

• Для бани – нуждается в комплексном варианте. Первоочередная задача – нагрев воды и двух помещений. Предбанник и парилка, плюс возможно душ. Здесь лучше использовать змеевик для печного отопления и нагрева воды. Так же дополнительный нагрев парилки улучшает качество пара в русской бане. Читайте также: Теплообменник для банной печи своими руками.
• Для дома – учитывайте нужные функции. От этого зависит выбор конструкции. Чаще всего в деревенских домах стараются строить универсальные отопительно-варочные печи. Теплообменники сюда возможно установить широко используемые, которые просты в изготовлении и решают не менее трёх задач – отопление, приготовление еды, подогрев воды. Распространенный вариант использования теплообменник в кирпичную печь для отопления, с ёмкостью.
• Для гаража – тут выбор проще, ведь здесь нагрев воды не обязателен и важно только отопление. Такие условия упрощают выбор. Отлично подойдут самодельные горизонтальные теплообменники для печи отопления, сооружённые из подручных материалов – старые чугунные батареи, автомобильные радиаторы и тому подобное.

Материалы для теплообменников

Чаще всего теплообменник изготавливается, как трубная конструкция. Это и понятно, ведь труба уже в своем готовом виде имеет полость, по которой может двигаться вода или другая жидкость. А соответственно трубы, изготовленные из разных материалов, могут быть использованы в процессе изготовления теплообменника.

1. Пластиковые трубы, сюда же входит и металлопластик. Если их сравнивать со стальными трубами, то можно отметить, что их теплопроводность раз в двести ниже, по сравнению со сталью.
2. А вот медная труба имеет более высокую теплопроводность, чем стальная. И разница эта составляет в 7,5 раз.

Теперь представьте, сколько метров каждой трубы необходимо, чтобы они одинаково обеспечивали теплом проходящий по трубам теплоноситель. Навскидку получается так:

• Металлопластиковой трубы нужно будет 4000 м.
• Стальной – 25 м.
• И медной всего лишь 3,5 м.

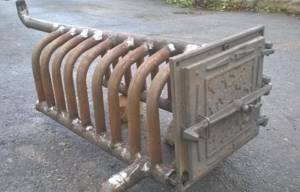

Конструкция теплообменника

Вот теперь становится понятным, какой материал лучше, а который вообще не стоит использовать. Сразу же оговоримся, что эти сравниваемые показатели берутся для труб одного диаметра. Единственный момент, который смущает в этом соотношении, это стоимость труб. К примеру, 3,5 м медной трубы практически стоит столько же, сколько 25 м стальной.

К тому же сталь прочнее и лучше выдерживает тепловые нагрузки. Зато медь пластичнее, что позволяет избегать сложных монтажных и сборочных процессов и придавать теплообменнику различную форму, к тому же без большого труда. То есть, эти небольшие отклонения все же приходится учитывать, выбирая материал для изготовления теплообменника своими руками.

Печь с медным теплообменником, конечно, работает в несколько раз эффективнее. Показатель пластичности материала дает возможность минимизировать его размеры, к примеру, скручивая в спирали. Кстати, сам размер теплообменника никоим образом не влияет на работоспособность прибора, ведь в данной конструкции наиважнейшим показателем является площадь отбора тепла. А, значит, чем больше витков спирали будет в приборе, тем больше площадь соприкосновения.

Изготовлен из меди

В настоящее время самодельный медный теплообменник может работать по-разному. Есть два пути нагреть теплоноситель:

• Пропустить его по внутренним полостям, передавая тепловую энергию от внешнего источника. Так в основном работают все традиционные отопительные котлы и печи.
• Пропустить теплоноситель по межтрубному пространству, а по внутренним полостям теплообменника пропустить энергоноситель, к примеру, насыщенный пар.

То есть, технология нагрева теплоносителя будет зависеть от того, какой источник тепла вами будет использован. Кстати, такие системы могут работать не только на нагрев, но и на охлаждение.

Стальной вариант

Стальная конструкция

• Для изготовления своими руками теплообменника требуется труба из жаропрочной стали с толщиною стенки не меньше 5 мм.
• Проварить такую толщину и не оставить раковин или других дефектов может квалифицированный сварщик.
• Необходимо подобрать конструкцию узла, чтобы она точно подходила к конструкции камеры сгорания котла. И не только по размерным показателям, но и по форме, и по точному и равномерному расположению деталей и частей. Здесь необходимы уже инженерные знания.
• Необходимо разбираться в вопросах теплотехники. Небольшая ошибка может привести к тому, что теплообменник вроде бы находится в зоне отбора тепловой энергии, а ее оказывается недостаточно для обеспечения отопительной системы дома.

Основные нюансы создания змеевика своими руками

Есть некоторые правила, которые следует учитывать при самостоятельном создании змеевика:

• В теплообменнике могут образовываться пустоты, которые не должны быть больше пяти миллиметров. В противном случае, путем воздействия горячих паров газа от печи возможно закипание воды в устройстве;
• Для змеевика берутся трубы более трех миллиметров толщиной, иначе при меньшем размере стенок трубы может происходить прогорание элементов;
• При внутреннем расположении устройства между отделением топки и устройством теплообменника нужно оставлять зазор в двенадцать миллиметров для восполнения возможного экспансии частей из металла в процессе нагревания воды.

Особенности конструкции

Чтобы вы смогли представить, как работает теплообменник, хотим предложить вам одну очень простую конструкцию, которая с недавних пор завоевала огромную популярность у дачников. По сути, это обычная солнечная батарея, потому что источником тепла будут являться солнечные лучи, которых в летнее время в избытке.

Принцип работы

Для этого вам потребуется деревянная площадка, которую лучше всего покрасить в черный цвет. Теперь на ней соберите змеевик из резиновых шлангов, стальных или медных труб, пластиковых труб. Это на ваше усмотрение, не забывайте о показателях теплопроводности. Соедините трубы в змеевик. Чем чаще витки, тем лучше. Один конец змеевика подсоединяется к водопроводу, второй к месту отбора горячей воды. К примеру, к смесителю летнего душа.

Ставите площадку под наклоном так, чтобы солнце всегда было направлено на нее. Вот вам готовый, дешевый теплообменник, изготовленный своими руками, который использует бесплатную солнечную энергию.

На этом примере видно, что собой представляет теплообменник для печи, как он работает. Самое главное, что сделать его своими руками несложно. Важно знать его конструкцию, размеры и выбрать материал для изготовления.

Выше уже говорилось о том, что существует достаточно большое количество теплообменников, отличающихся друг от друга чисто конструктивными особенностями. Рассмотрим еще два вида, которые сильно отличаются от змеевика.

Есть теплообменник, который называется водяная рубашка. В этом случае процесс теплового обмена происходит от одной емкости к другой. И неважно эти емкости частично закрытые или открытые полностью. Устройство такой печи с теплообменником состоит в том, что одна емкость вставлена в другую. Кстати, данный вид встречается чаще всего в твердотопливных котлах небольшой производительности.

Вид теплообменника

Неплохое устройство, где-то даже экономичное. Но есть у него один недостаток – такое теплообменное устройство не может работать при большом давлении теплоносителя. То есть, такие котлы могут быть использованы только в системах с естественной циркуляцией теплоносителя. Своими руками изготовить теплообменник данного типа сложно, конечно, если вы – сварщик высокого разряда, то проблем не должно быть.

И самая сложная конструкция, но и самая эффективная – это теплообменник под названием трубная доска. По сути, это три разных объема:

• Два представляют собой емкости.
• Третий – это трубная система, соединяющая эти резервуары.

Почему сложная? Представьте себе две вертикально стоящие емкости с прямоугольным или цилиндрическим сечением, а их соединяет огромное количество труб.

• Во-первых, обе емкости должны быть герметично сварены. Для их изготовления обычно используются металлические листы толщиною не меньше 5 мм.
• Во-вторых, соединяются они стальными трубами, под каждую из которых в емкостях вырезается отверстие соответствующего диаметра.
• В-третьих, все трубы с двух сторон привариваются к резервуарам. Наверное, не надо даже напоминать, что сварочные швы должны быть на самом высоком уровне.

Так вот вся эта конструкция работает на отбор тепловой энергии от внешнего источника. Но основная часть отбирается все же в трубной части узла. Кстати, эта конструкция может быть собрана как из стальных труб, так и из медных. Второй вариант сложнее, потому что придется проводить развальцовку каждого края трубы, а процесс этот непростой и под силу не каждому домашнему мастеру. Тем более, что разговор идет о герметичной конструкции.
