Здесь вы найдете информацию о труборезах.
Ниже смотрите список записей сайта на эту тему, а под списком полезную информацию о данном инструменте и оборудовании.
Трубы присутствуют во многих конструкциях различных по своему назначению. Поэтому диапазон типоразмеров и материалов, из которых они изготовлены очень большой. Инструмент необходимый для обработки труб по этой причине отличается разнообразием. Здесь дается информация о всех видах труборезов, применяемых в работах с различными трубами.
Устройство и принцип действия
Оборудование для резки труб должно обеспечивать необходимую длину труб при сохранении ровной поверхности реза. Режущий инструмент, обеспечивающий эти требования, выполняется обычно в виде роликов, резаков (резцов) и дисков. Для его размещения спроектирован корпус, позволяющий инструменту выполнять свою роль. Габариты корпуса соответствуют типоразмерам обрабатываемых труб и содержат элементы базирования заготовок. Подача режущего инструмента осуществляется специальными механизмами, встроенными в конструкцию корпуса.
Электрический разъемный труборез Exact PipeCutting System 360. Фото Сварби-68
Различают следующие принципы действия труборезов.
- Труба находится в неподвижном состоянии и режущие элементы устройства вращаются вокруг нее. Обычно так режутся трубы на закрепленных трубопроводах.
- Здесь само устройство находится в неподвижном состоянии. Вращаться трубу заставляет отдельный специальный привод. Обычно такой принцип действия характерен при обработке труб большого диаметра.
Оборудование для продольной резки нержавеющей стали
Продольную резку нержавеющей стали лучше всего выполнять на станке. Конструктивно он оснащен двумя синхронизированными валами, рабочим столом с регулируемыми направляющими. Двусторонние ножи крепятся на валах упорными винтами. Металлический рулон закрепляют на загрузочной тележке, которая двигается по специальным направляющим, а затем фиксируется на разматывающем барабане. После этого кромки металла подрезаются поперечными ножницами, а затем дисковыми ножами нарезаются отдельные ленты.
Преимущество технологии заключается в ровных срезах и отсутствии в местах реза заусенцев. При соблюдении технологий и правил резки готовые изделия будут качественными и не требующими дополнительной обработки. Такая методика продольной резки нержавеющей стали используется для производства штрипс для труб.
Конструктивно оборудование включает в себя стол и дисковые ножи специальной формы, которые выполняют продольную резку нержавеющей стали. Точность обработки достигается за счет направляющих, подающих металл и обеспечивающих разрезы в нужных местах. Оборудование может быть механическим или электромеханическим, на качество обработки его тип не влияет, но сказывается на стоимости готовой продукции.
Сферы применения
Труборез находит себе применение как в быту в виде простых устройств, так и в других различных сферах жизнедеятельности как агрегат с механизированным приводом.
Ручной труборез с хомутной защелкой Ridgid. Фото 220Вольт
Применение пластиковых труб в квартирах увеличивает спрос на бытовой труборез у обычных пользователей. Из других мест применения устройства для резки труб выделим лишь некоторые основные:
- строительство зданий и сооружений;
- оборудование и ремонт инженерных сетей (водоснабжение, канализация, отопление, нефтяные и газовые трубопроводы и другие);
- монтаж и ремонт труб в судостроении;
- трубы из цветного металла в холодильной технике и кондиционировании.
Резка под углом
В данном случае мы расскажем, как выполнить разрез трубы под углом в 45º. Разметка понадобится и в этом случае тоже (подробнее: «Как отрезать трубу под углом – варианты разметки для круглой и профильной трубы»).
Для ее нанесения понадобится квадратный бумажный лист, который нужно сложить по диагонали. Полученный треугольник оборачивают вокруг трубы и фиксируют. Так получится угол 45º.
Можно конечно попробовать опустить трубы под нужным уклоном в воду, тогда граница мокрой поверхности послужит в качестве разметки. Однако лучше всего воспользоваться специальным приспособлением для угловой нарезки – стуслом.
По форме стусло выглядит как перевернутая буква «П». В его противоположных стенках уже проделаны готовые отверстия с разными углами. Достаточно лишь поместить трубу внутрь приспособления и произвести нарезку, проводя ножовкой по выбранным пазам.
Итоги
Таким образом, произвести самостоятельно ровный отрез трубы из любого материала достаточно просто. В этом деле есть лишь несколько хитростей, который позволят вам быстро и качественно произвести все работы и соорудить себе нужный объект для хозяйства или дачи. Отметим также, что лучше проверить замеры несколько раз, прежде чем начинать резку, ведь можно случайно ошибиться и испортить материал, понеся при этом дополнительные финансовые потери.
ГОСТы
Многообразие различных вариантов конструкций создает трудности для создания типовых цепочек труборезов, объединенным единым стандартом. Назначение, технические характеристики отданы на откуп производителям, чтобы не ограничивать устройство в инновационном развитии.
Электрический труборез Exact PipeCutting System 170 (220 В, ф.диска 140 мм, 1 кВт, 5,7 кг.). Фото Сварщик Алтая
Единственным видом труборезов, на которые существует ГОСТ – это кумулятивные. Все они одноразового применения и применяют строго регламентированные взрывчатые вещества. ГОСТ Р 55784 – 2013 является важным документом исполнение которого гарантирует надежную работу кумулятивных труборезов.
Виды
Для разделения по видам существуют определенные критерии. Они могут предназначаться для резки определенного материала труб, отличаться по типу привода, конструкцией режущего инструмента, мобильностью при выполнении работ.
Для металлических, стальных, нержавеющих и других типов труб
Трубы изготавливаются из различных видов материалов, обладающих определенными прочностными, пластическими и другими механическими характеристиками. Изготовить универсальный труборез под все виды и типоразмеры материалов практически невозможно.
Ручной труборез Hobbi для труб из цветных металлов диаметром от 3 мм до 28 мм. Фото Анталекс
Производитель стремится охватить максимальный ассортимент обрабатываемых труб, но определенное направление по виду материала все же присутствует.
Стационарные станки и переносные инструменты
Стационарные устройства для резки устанавливаются на площадях промышленных объектов. Эффективность их использования зависит от загрузки оборудования, она должна быть максимально высокой.
Переносная машина-труборез CG2-11L (ручной привод) Feji. Фото Главный сварщик
Переносные труборезы используются в мобильном варианте. Для этого к ним предъявляются повышенные требования к минимальным весовым и габаритным характеристикам. Конструктивное исполнение некоторых видов труборезов, например, разъемных обеспечивает возможность транспортировки для работы в полевых условиях.
По типу привода
По типу привода различают следующие виды: ручные, электрические, гидравлические, пневматические.
- Ручные труборезы находят применение в основном в быту. Работа выполняется за счет применения физической силы и большой объем работ разово сделать трудно. Однако для периодических работ в домашних условиях это хороший вариант.
Роликовый ручной труборез Профи Fit. Фото Промснаб
- Электрический труборез подойдет для трудоемких по времени работ. Обязательным условием является наличие электрической сети. Вариант с источником питания в виде аккумулятора дает возможность работать без присутствия сетевого электроснабжения и увеличивает мобильность трубореза. Определенный дискомфорт вызывает наличие шума при работе.
Аккумуляторный труборез Exact PipeCut P400 Battery. Фото Техновелд
- Пневматический труборез использует в работе силу сжатого воздуха. В ресивер закачивается компрессором воздух под давлением, который в необходимый момент приводит в движение механизмы устройства.
Пневматический труборез EXACT AIR360 System. Фото ВсеИнструменты.ру
- Труборез с гидроприводом действует с помощью поршневого насоса, создающего давление гидравлической жидкостью. Высокое давление дает возможность получить устройство с повышенными характеристиками по мощности. Однако в плане производительности действий этот труборез проигрывает электрическому аппарату.
Российского и зарубежного производства
Зарубежные производители инструмента по резке труб значительно превосходят российских в ассортименте выпускаемой продукции. На это есть свои причины – они имеют многолетнюю историю развития своих производств.
Российский сегмент этого рынка начал образовываться только в последнее время, где стали появляться , «ТЕХНОМАШХОЛДИНГ» и некоторые другие.
Труборез СИБРТЕХ 25-75 мм. Фото ВсеИнструменты.ру
Иностранные компании в своем большинстве имеют официальных представителей на российском рынке. Среди них выделяются известные во всем мире американские , «REED», немецкие , «EXACT», «REMS», французская «VIRAX», тайваньская «JONNESWAY» и другие.
Материал, вес, размер
Корпус трубореза должен быть прочным и иметь жесткую конструкцию. Ручные должны кроме этого обладать хорошей эргономичностью и иметь небольшой вес. Поэтому известные фирмы изготавливают корпус из легких и прочных сплавов.
К переносным труборезам предъявляются такие же требования как и в отношении материалов корпуса. При этом устройство должно иметь компактную конструкцию для удобства транспортировки и возможности работы в стесненных условиях.
Храповый труборез EXPERT 42 мм. KRAFTOOL с корпусом из алюминия. Фото ВсеИнструменты.ру
Стационарные труборезы не имеют особых ограничений в плане специальных материалов, весовых и габаритных характеристик.
Справка. Другие виды этих инструментов по металлу более подробно проанализированы в отдельной статье.
Электрические труборезы
При большом объёме подобного рода работ целесообразно применять инструмент с внешним приводом, хотя их цена и заметно выше. Особенно удобны (при наличии стационарной сети переменного тока) электрические труборезы.
Типовая конструкция трубореза с электрическим приводом для реза пластичной стали включает в себя:
- Ударопрочный корпус, снабжённый вентиляционными щелями.
- Приводной высокооборотистый электродвигатель, рассчитанный на напряжение 220 В.
- Три упорных ролика, обеспечивающие необходимую точность реза.
- Режущая фреза, закрепляемая в резцедержателе на валу двигателя, и ограждённая от упорной зоны.
- Понижающий редуктор.
Масса электрических труборезов не превышает 1,5 кг, однако во многих конструкциях предусмотрено крепление инструмента к слесарному верстаку. Смазки рабочей зоны во время разрезания не требуется. Конструкция электрических труборезов для реза более прочного металлопроката отличается отсутствием редуктора, в связи с чем число оборотов режущего инструмента достигает 3000…4000 в минуту. В таких условиях подача смазки в зону разделения обязательна. Рабочий инструмент изготавливают из твёрдого сплава марок ВК5 или ВК8, а сам диск закрывают съёмным кожухом.
В конструкцию гидравлического трубореза входят рабочий цилиндр, шток и поршень, а необходимое давление создаётся компактным гидронасосом, который входит в комплектацию. Ход резца регулируется изменением величины давления рабочей жидкости — воды. Гидравлические труборезы могут использоваться в любых условиях, однако по мощности уступают моделям с электроприводом.
Как выполнять резку, как пользоваться инструментом
Определенная последовательность действий важна при использовании ручного трубореза. При механизированном способе требуется только правильно выставить труборез относительно разметки реза.
Работа с роликовым устройством требует большей продолжительности во времени при резке труб. После каждой подтяжки прижимного приспособления пройтись роликом по периметру реза следует не один раз. Силу прижима следует соизмерять с прикладываемым оператором усилием.
Важно: увеличение прижимного усилия приведет к быстрому износу ролика.
Резцовый труборез REMS PAC CT 113100. Фото 220Вольт
При работе с дисковым резцом глубину реза можно выполнить за один раз и дальше выполнить отрезку трубы за один проход. При резке труб большого диаметра на некоторых стационарных установках выполняется вращение трубы относительно режущего инструмента.
Труборез для стальных труб — изготовление своими руками
Хотя бюджетный ручной труборез для стальных труб китайского производства можно приобрести за сумму в пределах 1000 руб, иногда для хозяйственных целей есть смысл изготовить подобное приспособление самостоятельно при наличии соответствующего инструмента.
Для изготовления трубореза обязательно нужен сварочный аппарат, болгарка для нарезания металлических деталей, дрель или перфоратор со сверлом по металлу. Из деталей понадобится короткий отрезок профильной трубы, кусок мотоциклетной (велосипедной) цепи, роликовый резак для трубореза, две маленькие металлические пластинки, болт и втулка под его размер.
Правила эксплуатации и ухода

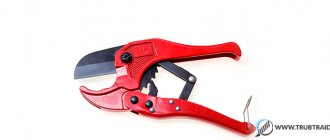

Ножничный труборез для полимерных труб NEO 0-45 мм. Фото ВсеИнструменты.ру
Правила по уходу и эксплуатации прописаны в инструкции, которая прилагается при его покупке. Для пользователей, не имевших опыта работы с таким устройством, надо внимательно изучить инструкцию. Кроме других рекомендаций, изложенных в инструкциях, необходимо строго соблюдать следующие.
- Режущий инструмент аппарата всегда должен быть заточенным. Работа тупым инструментом приведет к его быстрой поломке, что может сказаться и на работоспособности других частей конструкции.
- Регулярно смазывать вращающиеся части трубореза, а также прижимное устройство для обеспечения плавности его работы.
- Чистить устройство сразу после работы.
- Следить за целостностью электрошнура и розетки электротрубореза. Кнопка должна нормально работать. Перегружать электрическое устройство не допускается.
Соблюдение правил по уходу и эксплуатации сделает работу трубореза без потерь времени на ремонт.
Альтернативные инструменты для резки
Цепной труборез NEO. Фото 220Вольт
Резка труб с помощью труборезов далеко не единственный способ такой обработки. Из механизированных самыми распространенными являются:
- резка с помощью болгарки;
- резка дисковыми пилами;
- применение ленточнопильных станков;
- обработка труб на токарных станках.
Тепловое действие на стенку трубы, также широко применяется для резки труб:
- с помощью газопламенной горелки;
- использование энергии луча лазера;
- плазменная резка струей ионизированного газа.
У каждого из способов есть свои преимущества и недостатки.
Резьбонарезной инструмент
С помощью резьбонарезного инструмента создают наружную, внутреннюю резьбу на цилиндрических поверхностях. Для нарезания внутренней резьбы используют метчики. Инструментом, который называется трубный клупп, нарезают наружную резьбу на трубах. На цельных цилиндрических заготовках (болты, шпильки) резьбу нарезают с использованием так называемых плашек. Подбирают необходимый инструмент по виду резьбы, а метчики еще и по типу отверстий (глухое, сквозное).
