Пошаговое руководство по выбору правильной трубы для бани: внешняя или внутренняя?

Чтобы угарный газ не скапливался в парной, необходимо продумать отвод дыма для банного комплекса еще на этапе строительства. Верно подобранные и смонтированные дымоходы определяют уровень комфорта в парной даже больше, чем сама конструкция. В данной статье расскажем, какая труба лучше для дымохода печи в бане и на что обращать внимание при выборе материалов и способе монтажа.

Особенности конструкции дымохода

Правильно устроенный дымоход для бани выведет продукты сгорания топлива, обеспечит сохранность тепла и пожаробезопасность. Он может быть двух видов — наружный и внутренний.

Внешний

Внешние дымоходы были изобретены в Америке. Основное их преимущество — в высокой степени безопасности конструкции.

В этом варианте труба соединяется с печью, а дымоход выходит через стену на улицу. Минусы этой системы:

• больший расход топлива;
• необходимость утепления, находящейся на улице трубы.

Внутренний

Внутренние дымоходы располагаются вертикально, поэтому, обеспечивается хорошая тяга. Плюсом этой конструкции станет быстрый нагрев бани, поддержание тепла в помещении, а также малый расход топлива. Недостатки станет:

1. сложность монтажа;
2. слабая противопожарная защищенность парилки;
3. сложности в ремонте и уходе;
4. опасность внутреннего задымления.

Часто сооружают комбинированные дымоходы — кладка из кирпича с вмонтированной внутрь металлической трубой.

Типы печных дымоотводов

Дымоходы для бань отличаются:

• по материалу изготовления;
• по конструкционным особенностям и по месту установки.

На протяжении многих лет дымоходы для банной печи традиционно делали из обожженных кирпичей. Сейчас все большую популярность стали приобретать металлические изделия.

По месту расположения и конструкционному решению они бывают двух видов:

• дымоходами, установленными внутри помещения и проходящими через потолочное перекрытие и кровлю;
• конструкциями, выведенными через стену и поднимающимися по ней снаружи строения (прочитайте: «Как сделать дымоход в бане через стену – варианты устройства»).

Выбирают оптимальный вариант с учетом преимуществ и недостатков каждого типа труб для дымоотведения.

Элементы системы дымоотвода

Основная деталь дымоходной системы — труба для печки. Есть 3 типа с разными размерами — 250, 500, 1000 мм в диаметре.

Следующий элемент системы — дроссель-клапан. Он используется для регулировки тяги. Представляет собой трубу с вмонтированной поворотной заслонкой и выведенной наружу рукояткой.

Для монтажа потребуются также тройники, крышка, термоизоляция, сборник конденсата, соединения, зольник, специальные переходники, разные защитные элементы. Некоторые из них являются обязательными, а другие служат дополнением к системе отведения продуктов горения.

Трубы из черного металла

Черный металл применяется крайне часто при изготовлении труб. Главное достоинство заключается в небольшой стоимости. Следует учитывать, что в сравнении с кирпичной кладкой трубы из черного металла обходятся примерно на 80% дешевле. Однако стоит учитывать и достаточно большое количество недостатков:

1. Большой вес. Трубы из черного металла, как правило, имеют достаточно большой вес. Поэтому существенно усложняется работа по ее креплению.
2. Высокая пожароопасность. Стенки стальных труб нагреваются за короткий срок до достаточно высокой температуры. В результате этого материалы вокруг могут нагреваться и возгораться.
3. Недолговечность конструкции по причине коррозионной неустойчивости. Как хорошо известно, металлы подвержены воздействию воды, в результате чего на поверхности появляется коррозия. Из-за этого металл начинает прогнивать и прочность существенно снижается.

Кроме этого не стоит забывать о том, что при нагреве печи на трубе может образовываться достаточно большое количество конденсата. Подобная система имеет намного больше недостатков, чем достоинств. Однако одна положительная сторона зачастую становится решающей – если нужно сэкономить, то именно трубы из черного металла подходят больше других материалов.

Безопасность конструкции

Баня — объект повышенной пожароопасности. Поэтому при ее проектировании нужно правильно подбирать материалы и обустраивать систему дымоотвода по всем техническим нормам. К беде может привести:

• неправильное обустройство прохода дымовой трубы через кровлю и перекрытие;
• засорение отходами горения (при несвоевременности чистки или если отверстие для этого не было предусмотрено);
• перегрев печи.

Наиболее надежной считается трехслойная конструкция дымохода. Тяга в ней создается за счет прогрева воздуха между средней и наружной трубой. Благодаря этому, дым от горелки продвигается вверх и замещается свежим воздухом. Внешняя оболочка в многослойной трубе чаще всего изготавливается из легкого бетона.

Место стыков труб не должно попадать в пространство между потолком и крышей. Их скрепляют хомутами и промазывают герметиком.

Внешняя труба должна точно соответствовать расчетному размеру, иначе тяга будет плохой, а это будет угрожать жизни посетителей бани.

Устройство внутренних металлических дымоходов

После завершения установки каменки приступают к обустройству дымоходной конструкции, выполняя работу от патрубка банной печи. Это может быть как началом металлического дымохода, так и участком конструкции дымоотведения, соединяющим отопительный агрегат с кирпичной трубой.

Поскольку дымоходы бывают двух типов, то их монтаж отличается. Когда трубу размещают внутри банной постройки, то практически вся конструкция располагается вертикально. Установку из отдельных элементов выполняют таким образом, чтобы каждая выше расположенная деталь была помещена на находящуюся ниже. Этот способ называется монтажом «по дыму».

При использовании сэндвич-труб, изображенных на фото, их устанавливают иначе, применяя метод «по конденсату». Его суть в том, что для обустройства внутренней части системы верхнюю трубу помещают в раструб нижнего элемента. Для наружной части конструкции задействуют способ «по дыму».

Благодаря такому устройству дымохода скопившаяся в трубе влага сможет беспрепятственно стекать вниз и попадать в конденсатосборник, не касаясь теплоизоляционного материала, который в случае переизбытка в нем влаги теряет присущие ему свойства.

Места стыка элементов следует располагать так, чтобы соединение не находилось на уровне кровли, а также не попадало на чердачное и межэтажное перекрытие. Если отопительный агрегат планируется монтировать в непосредственной близости от деревянных стен, их необходимо обезопасить от возгорания или перегрева. Для этого используют жаростойкие материалы, такие как асбестовые плиты, которые крепят в два слоя.

При монтаже водогрейных баков самоварного типа, их нужно располагать недалеко от топочного отделения, непосредственно над ним или на чердаке, если горячую воду нужно будет распределять не на одно помещение, а на два – моечную комнату и душевую.

Перед тем, как приступить к установке труб, места их соединения следует промазать жаростойким герметиком и после завершения работы дополнительно зафиксировать при помощи особых широких хомутов.

Когда при соединении отдельных деталей дымохода между ними остаются значительные зазоры, то часть, которую нужно вставить, уплотняют. Для этого задействуют асбестовый шнур – им обматывается труба.

Первый из участков конструкции, прикрепляемый к патрубку агрегата, нельзя делать многослойным, он должен быть выполнен из одностенной металлической трубы со специальными соединениями, в которой имеется задвижка. Этот элемент регулировки дымохода (шибер) используют для создания и поддержания требуемого уровня тяги на время, пока баня прогревается. После завершения топки задвижка позволяет отопительному агрегату долго сохранять тепловую энергию.

Чтобы легче было прокладывать трубу через перекрытие, желательно задействовать короб. Высота его стенок должна превышать толщину преграды на 30 –40 сантиметров. Между стенками короба и трубой оставляют расстояние, равное минимум 18 –20 сантиметров.

Порядок монтажа этого элемента следующий:

1. В потолке вырезают отверстие квадратной формы так, чтобы в него вошел короб, нижнюю часть которого закрепляют на потолочном перекрытии.
2. Через сделанное в дне отверстие дымоотводящую трубу выводят на чердак.
3. Потом короб полностью до самого верха наполняют жаростойким материалом, имеющим небольшой вес, например, минватой или керамзитом средней фракции. Утеплитель нужно уложить максимально плотно.
4. На чердаке короб накрывают металлической крышкой, оборудованной круглым отверстием. Его помещают на выступающую часть трубы.

Как правило, элементы дымохода располагают в чердачном помещении вертикально, но иногда они могут попасть на бруски обрешетки. В этом случае в конструкции делают небольшой изгиб, используя отводы.

Когда трубу прокладывают через кровлю строения, со стороны чердака крепят лист металла или асбеста. Он должен иметь отверстие круглой или овальной формы – это зависит от угла наклона крыши. Вокруг трубы, чтобы обезопасить элементы стропильной системы от возможного возгорания, следует уложить жаростойкую изоляцию, применив асбестовые плиты или минеральную вату (прочитайте также: «Как изолировать трубу в бане – проверенные способы изоляции»).

После того, как уложен кровельный материал, выполняют гидроизоляционные мероприятия, поскольку в зазоры между покрытием постройки и трубой иногда может попадать влага. На трубу надевают эластичный элемент. Его фиксируют на поверхности крыши с помощью влагостойкого герметика, а затем надежно закрепляют, используя крепежи для кровли. Поверх трубы устанавливают защитный зонт — он не допустит попадания внутрь конструкции различного мусора, сухих листьев, веток, пыли и осадков.

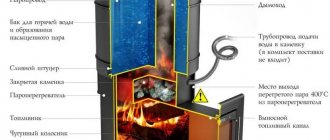

Водяной бак на трубе для бани

При строительстве бани стоит предусмотреть, откуда будет подаваться горячая вода для мытья. Целесообразнее водяной бак устанавливать рядом с воздуховодом. Емкость будет нагреваться по мере прохождения горячего воздуха через трубу. Теплообменники изготавливают из чугуна, эмалированной и нержавеющей стали. Самым популярным является последний вариант.

Установить его можно возле печи и на трубе, проходящей через чердак бани. Схема обустройства схожая, но на чердаке проще наполнять бак водой. Так как теплообменник находится не в парном отделении, то можно от насоса подвести водопровод с краном. Вода в бак будет подаваться автоматически.

Правила кладки дымохода из кирпича

Кладку следует начинать сверху печки. Предварительно на печь устанавливается насадная труба. Кладка кирпича ведется, как при возведении стен, но существует ряд нюансов:

• Чтобы печь исправно давала тепло, а дым уходил по каналам, требуется внимательно следить за уровнем конструкции. Использовать измерительный прибор нужно после каждого выложенного ряда.
• Строя дымоход из кирпича, впрочем, как и печь, необходимо использовать не стандартный раствор, в который входит цемент и песок, а добавлять в смесь глину. Пропорции раствора таковы: 2: 5: 1.
• Толщина слоя раствора должна варьироваться в пределах от 5 до 10 мм. Показатель, равный сантиметру, является критичным. Если превысить его, то кладка довольно быстро разрушится;
• Стыки между кирпичами должны быть тщательно заделаны. Если пренебречь этой процедурой, то искры могут попасть в помещение.
• Монтаж должен производиться исключительно из целых кирпичей. Использование четвертей и половинок может привести к необходимости увеличения расхода раствора, что недопустимо.

Из вышесказанного следует сделать следующий вывод: дымоход из кирпича имеет массу несомненных преимуществ, но его монтаж осложнен многими факторами. Поэтому установить его своими руками, не имея соответствующего опыта, вряд ли получится.

Материалы для дымохода

Перед тем как разбираться, как устанавливать трубу в бане, важно узнать какой вариант будет предпочтительнее. Выбор материалов для дымоотвода зависит от финансовых возможностей, технических условий, требований пожарной безопасности, а также эстетического вкуса хозяев помещения.

Кирпич

Этот материал издавна используется в строительстве, на сегодняшний день также популярен, как и раньше. Его достоинствами являются:

1. широкий выбор (легко подобрать подходящий к дизайну вариант);
2. привлекательный внешний вид;
3. отличные теплообменные качества;
4. устойчивость к высоким температурам;
5. относительно низкая цена, хотя есть более дешевые варианты.

Этот материал имеет ряд недостатков: риск скопления конденсата, недолговечность, а также необходимость сооружения фундамента.

Сталь

При выборе дымохода для бани многие отдают предпочтение металлическим конструкциям. Они бывают из черного железа или нержавеющей стали. Такие вариант — оптимальное решение из-за наличия следующих преимуществ:

• эстетичный вид;
• длительный срок эксплуатации;
• простота монтажа;
• разная стоимость на любой кошелек;
• небольшой вес (фундамент строить не нужно);
• разнообразие конструкций.

Так же часто ими гильзуют кирпичные дымоходы.

Керамика

Керамические трубы хорошо переносят высокие температуры, не подвергаются воздействию щелочами, кислотами, им не страшна коррозия.

На гладком наружном и внутреннем контуре не накапливается сажа и пыль. Однако это очень дорогой материал, поэтому он мало распространен в нашей стране.

Стекло

Это довольно экзотический и непривычный, но самый эффективный вариант для банной печи. Стекло не боится коррозии, не только легко чистится, но и не собирает на стенках сажу и грязь. Влага ему не страшна, поэтому стеклянный дымоход самый безопасный и надежный. Монтаж его сложный и требует наличия профессионализма. Еще одним минусом является крайне высокая стоимость системы.

Сэндвич труба на банную печь

Конструкция состоит из двух труб разного диаметра, поставленных одна в другую, а зазор между ними заполнен изоляцией, способной выдержать высокие температуры. Если планируется установка конструкции своими силами, то в качестве теплоизоляционного материала лучше выбрать керамзит, асбест или минеральную (базальтовую) вату.

Если приобрести готовые сэндвич трубы для бани, то работу можно будет выполнить гораздо быстрее и проще.

Внешний тип дымохода: преимущества

Если ваша парилка не на Крайнем Севере, то вариант обустройства бани с внешним дымоходом несет несомненные преимущества перед громоздким, дорогим, сложным в устройстве внутренним каналом дымоотведения.

Внешний тип дымохода так называется от того, что труба идет вне помещения. Вывод осуществляется от печи горизонтально через стену. Вертикальная часть располагается на улице.

Преимущества внешнего типа дымохода:

• Высокая пожарная безопасность. Малая протяженность дымоотвода в помещении, одно технологическое отверстие в стене для вывода снижают риск возникновения возгорания в разы, в сравнении с устройством внутреннего дымохода.
• Легкость монтажа. Все составные части монтируются ступенчато, продаются готовыми. Устройство внешней трубы своими руками не требует специальных навыков обращения с металлом, не требует специальных инструментов.
• Небольшие размеры. Поскольку основная часть трубы проходит по улице, помещение остается в распоряжении парильщика полностью.
• Простота выбора нужного диаметра и длины трубы. Готовые трубы рассчитаны для использования с определенными печами. Консультант по отопительному оборудованию поможет подобрать оптимальный диаметр трубы дымохода к вашей печи.
• Простота устройства тепло и гидроизоляции отверстия стены. Вы можете приобрести готовый комплект для обустройства технологического отверстия согласно всем правилам и требованиям безопасности. В комплект входит горизонтальный участок трубы, два фитинга (внешний, внутренний), пакет с теплоизоляцией нужного типа в необходимом количестве. Стоимость простого переходника небольшого диаметра начинается от 1000 рублей. Цена фирменного набора из нержавейки доходит до 3500 рублей.

Рекомендуем ознакомиться: Как самому соорудить короб из гипсокартона для маскировки труб в туалете?

Готовые комплекты для дымохода продаются как полностью, так и отдельными сегментами. Удобно использовать готовые сэндвич трубы (с теплоизоляцией).

Рекомендуется приобретать минеральную вату с характеристикой не менее 800 градусов. Минвата с теплоустойчивостью в 200-300 градусов во влажной среде быстро приходит в негодность, теряя теплоизоляционные свойства.

Правильная конструкция внешнего и внутреннего дымоотвода

Как правильно сделать дымоотводящую систему.

Современные модули из нержавеющей стали или керамики позволяют выполнять процесс монтажа самостоятельно. Главное, соблюдать необходимые требования:

• хорошая тяга в системе (если конструкция выполнена негерметично и неправильно, но создастся обратная вытяжка, что опасно для жизни и здоровья);
• обеспечение безопасной работы дымохода, при установке должны быть учтены все нюансы;
• эстетичный вид (хотя это не первостепенной важности вопрос, но от этого зависит внешний и внутренний вид дома);
• долговечность эксплуатации

В правильном воздуховоде на внешней и внутренней поверхности не должна накапливаться сажа и конденсат. Хороший дымоход обладает низкой теплопроводностью. Есть также требования к форме и сечению системы. Оно не должно быть меньше, чем у котла или печи.

Самым лучшим считается круглый канал. Его легко чистить, воздух беспрепятственно выходит наружу. На крыше монтируется фартук, служащий защитой от попадания осадков.

Потолочно-проходной узел для бани

Не секрет, что деревянные, каркасные и даже каменные банные постройки часто подвержены пожарам. Горят в первую очередь из-за самодельных печных труб. Дымоходы для бань, а чаще всего узлы прохождения крыши и потолочного перекрытия, остаются главной угрозой, независимо от того, какой материал был выбран для изготовления трубы.

Выбирая дымоход для печи в баню, следует учитывать особенности оборудования узлов перехода в плите потолочного перекрытия:

• Кирпичная труба. Используется повсеместно для каменных печей большой массы и размеров, обычно русских, финских и голландских моделей. Узел перехода собирается в виде усиливающего пояса в процессе кладки коробки дымохода. При профессиональной укладке кирпича и хороших материалах правильный дымоход для бани может перестоять саму печку и банную постройку;
• Дымоходы из нержавейки в исполнении «сэндвич» и обычные однокорпусные металлические трубы из легированного металла. Для устройства переходного узла используют дополнительный пояс из базальтового волокна, уложенный в деревянный короб;
• Керамические трубы промышленного изготовления. Удобны в установке и подсоединению к печи бани, не требуют столь частой чистки, как в случае c кирпичными трубами. Узел прохождения перекрытия изготавливается в виде накладных муфт.

Любые другие варианты изготовления дымоходов считаются либо недостаточно эффективными, либо небезопасными в условиях бани. Например, популярная еще 20-25 лет назад схема изготовления составного дымохода из кирпича и асбестоцементной трубы сегодня считается небезопасной.

Важно! Если есть выбор, то лучше всего для дровяных и брикетных банных печей делать дымоходные трубы в виде неразъемной конструкции без уплотнений и стыков. Любая, даже совсем небольшая трещинка или щель могут стать причиной утечки раскаленного угарного газа и, как следствие, привести к пожару.

Например, дымоход из кирпича в бане, самый тяжелый и сложный из всех существующих конструкций, по праву можно считать наиболее безопасным, если, конечно, труба выложена по всем правилам печной науки. Узел прохождения кровли или перекрытия надежно защищен воротником, если не экономили на кирпиче и кладочном растворе, то риск утечки продуктов горения минимален. По той же причине следует отказаться от составных конструкций, когда к кирпичной основе для дымохода в бане достраивается труба из асбестоцемента.

Экономный и правильный способы обустройства узла прохода в бане

Кроме того, выбирая определенную схему дымохода, необходимо помнить, что придется регулярно чистить, особенно, если топка печи изготовлена из обычного красного кирпича и рассчитана только на дровяное топливо. Особенно, если для ускорения процесса протапливания бани хозяева, не подумавши, используют смолистые дрова. Откладывающаяся сажа и есть причина большинства проблем с плохой тягой, длительным прогревом и образованием черных сажевых потоков, проступающих черными пятнами на потолке бани.

Устройство прохода

Конструктивно схема установки проходных узлов, что для кирпичных, что для металлических или керамических дымоходов, примерно одинакова. Нюансы устройства могут зависеть от характера потолочного перекрытия и используемых материалов.

Узел прохождения состоит из трех основных деталей:

• Несущего короба из металла;
• Термоизоляции, закрывающей промежуток между деталями перекрытия и поверхностью дымоходной трубы;
• Изолирующей подшивки, в бане чаще всего используют двухслойный вариант, внутренний подслой делают нашивкой базальтового картона, для наружного используется вагонка или деревянные панели.

Короб можно сделать и деревянным, если труба дымохода изготовлена по схеме «сэндвич» с термоизолирующим волоконным слоем, толщиной не менее 80 мм. При этом максимальная температура наружной поверхности не должна быть выше 180оС. Это наиболее важный параметр дымохода, касающийся безопасности бани.

Даже для сэндвича требуется изоляция из прессованного волокна

Как выбирать

Степень нагрева дымохода при максимальной тепловой нагрузке – вещь достаточно условная. Например, для металлической и керамической трубы температура поверхности дымохода может легко достичь 400-600оС.

Дымоход у печи бани -700оС, на перекрытии – 550-600оС

Все зависит от конструкции печи для бани, высоты и уровня тяги в канале, поэтому, насколько нагреется наружная поверхность, угадать невозможно. Поэтому нагрев дымохода проверяют лучиной при полном «прогоне» печи бани с загрузкой топки самыми сухими березовыми дровами. Если щепка дымит при контакте, значит, более 200оС, если загорелась, то все 350-400оС. Более точно и безопасно можно измерить бытовым ИК бесконтактным термометром, но зачем это нужно вообще?

Во-первых, существуют ограничения СНиП №2.04.05-91, которыми вообще запрещена эксплуатация печей в бане, дымоходы которых перегреваются в узлах прохода до 400оС. Во-вторых, размер короба и расстояние от поверхности трубы до деталей потолочного перекрытия бани зависят от материала дымохода и рабочей температуры.

Например, для кирпичной трубы горючие элементы должны находиться на удалении не менее 130 мм. Если размер канала составляет 150х150 мм, то размер деревянного короба должен быть не менее 55х55 см.

Для керамической трубы удаление от поверхности дымохода должно быть не менее 25 см, без изоляции расстояние может быть сокращено до 13 см при использовании термоизоляции и облицовки из дымоходного профильного кирпича. Аналогичные условия существуют и для дымоходов из нержавеющей стали.

Например, для стандартной печи бани мощностью в 15 кВт рекомендуемый внутренний диаметр дымохода для банной печи составит 15х15 см или 200 см2.

Понятно, что для деревянного потолочного перекрытия в бане было бы удобнее установить деревянный короб, он проще в изготовлении и креплении на перекрытие. Кроме того, существует возможность точно подогнать корпус короба по размеру перекрытия бани без дополнительных затрат и переделок.

Короб с засыпной термоизоляцией

Термоизоляция внутри короба

Простейший вариант термоизоляции – это базальтовое волокно, оно не горит, выдерживает длительный нагрев при высокой температуре трубы. Материал выпускают в виде толстых панелей или более тонких гофрированных полотнищ, которые чаще всего и используются для термоизоляции керамических и кирпичных дымоходов.

Дымоход бани с защитой на керамзите

Все остальные типы искусственного волокна либо не подходят по водопоглощению, либо по уровню содержания фенолов. Например, минеральное волокно может легко выйти из строя после впитывания конденсата. Не подходит для теплоизоляции также бытовой утеплитель, используемый для крыш и стен каркасных вариантов бани. Такой материал из-за перегрева быстро теряет прочность волокна и постепенно превращается в пыль.

Из засыпных термоизоляторов можно предложить гранулированный вермикулит. Керамзит или обожженная глина хуже держит нагрев, но вполне подойдет для термоизоляции дымоходов в банях с бетонным перекрытием.

Проектирование системы

До того как представить пошаговое руководство оборудования дымохода своими руками в бане отметим основные моменты устройства:

1. правильный выбор диаметра трубы и формы конструкции;
2. оптимальное место размещения (ближе к внутренней стенке бани, так будет обеспечена хорошая теплоизоляция);
3. высота дымохода (не менее 4,5 метров);
4. труба должна возвышаться над крышей не меньше чем на 50 см;
5. место соединения с кровлей тщательно изолируется;
6. в системе обязательно устанавливается задвижка (шибер), который позволит регулировать тягу;
7. стену рядом с дымоходом защищают негорючими материалами;
8. внешнюю часть конструкции белят или красят, тогда при нарушении герметичности в местах прохождения дыма краска станет темнее.

Как вывести дымоход через потолок

Обустройство прохода дымоотвода через перекрытие — ответственный момент. Из-за неправильного монтажа часто случаются пожары. Согласно правилам безопасности, нужно исключить прямой контакт горячей трубы с легковоспламеняющимися материалами. Для этого сооружается специальный узел в виде короба из негорючего оцинкованного или нержавеющего металла.

Все работы следует выполнять согласно нормативам.

Изготовить такой узел можно самостоятельно. Размеры листа железа должны превышать размер выреза под трубу.

Как смонтировать пересечение стены

Если наружная стена бани выполнена из кирпича или другого негорючего материала, то монтаж проходного отверстия осуществляется легко. Вырезается круглое сквозное отверстие, куда потом вставляется металлическая гильза.

Можно обойтись и без нее, если проем просверлен идеально кругло под наружный размер сэндвича. Также не получится поставить гильзу, когда дымоход через стену проходит под углом, отличным от 90°.

Стыков в толще стены не должно быть. В отверстие вставляется труба, пространство вокруг нее заполняется огнестойким уплотнителем. Остается только установить и присоединить ее к вертикальному участку. Если же баня построена из дерева, то стоит руководствоваться теми же правилами, что и при устройстве потолочно-проходного узла.

Как выбрать размер и форму дымоотвода

Наиболее оптимальной конфигурацией трубы для дымохода является цилиндр. Такая форма не будет создавать препятствий для выхода дыма и сажа будет меньше откладываться на стенках.

Наружная конструкция, кроме практического, имеет декоративное значение. Ее делают так, чтобы не нарушить общий дизайн сооружения.

Диаметр трубы

Сечение дымохода зависит от мощности печи и строго оговорены в СНиПах. Нише написаны основные размеры вытяжного отверстия в зависимости от мощности печи:

• 140×140 мм для печей до 3,5 КВт;
• 140×200 мм для печей 3,5 — 5,2 КВт;
• 140×270 мм для печей 5,2 — 7,2 КВт.

Диаметр не должен быть меньше выходного отверстия печи или котла.

Высота трубы

Высоту дымохода рассчитывают с учетом высоты строения, типа крыши, а также размеров соседних зданий. При проектировании особенно важно учесть высоту трубы, расположенную над крышей здания. Так согласно СНиПам она должна возвышаться над крышей не менее чем:

1. 0,5 м над коньком тогда, когда труба расположена на расстоянии до 1,5 м от конька снизу;
2. вровень или чуть выше конька, если она находится на расстоянии 1,5 — 3 м от конька вниз;
3. при расстоянии более 3 м от конька, труба дымохода должна быть на одном уровне или немного выше линии, проведенной вниз от конька, под углом в 10° к горизонту;
4. высота вентканала для плоских крыш составляет 1 м;
5. если труба на 1,5 м выше уровня крыши, её необходимо дополнительно фиксировать растяжками.

Место стыков труб не должно попадать в пространство между потолком и крышей. Их скрепляют хомутами и промазывают герметиком. Внешняя труба должна точно соответствовать расчетному размеру, иначе тяга будет плохой.

Основные нормы и правила

Перед тем, как изолировать трубу в бане от потолка, следует изучить следующие требования СНиП:

1. Для обеспечения оптимальной силы тяги следует возводить трубу дымохода высотой не менее 5 м;
2. Между трубой дымохода и ближайшими горючими элементами должно быть соблюдено минимальное расстояние в 250 мм;
3. В случае, если материалом для кровли используются материалы с недостаточной защитой от возгорания, требуется установка искроуловителя;
4. Между верхним печным перекрытием и потолком должно соблюдаться определенное расстояние: для труб из металла – это более 1,5 м, для кирпичных дымоходов – 0,5 м.

Устройство дымоотвода своими руками

Как сделать дымоход, не прибегая к помощи специалистов? Перед тем как браться за такую сложную работу учтите все моменты за и против такой установки. Ведь от правильной работы системы будет зависеть безопасность посетителей бани!

Приступая к монтажу трубы в бане, в первую очередь нужно купить или изготовить самостоятельно все элементы конструкции дымохода. Сделать своими руками трубу можно только специальным инструментом и имея опыт в этом деле. Намного проще купить готовые детали и собрать из них всю систему. Такая работа по силам всем, кто умеет и любит выполнять все строительные работы самостоятельно.

Какой инструмент и материалы понадобятся

Для монтажа приготовьте такой инструмент:

• лобзик;
• стамеска;
• болгарка;
• отвертка;
• шуруповерт;
• уровень;
• рулетка.

Перед сборкой конструкции потребуются следующие материалы:

1. хомуты для закрепления стыков;
2. оголовок, который служит защитой от осадков;
3. элементы для создания перехода сквозь перекрытие и конструкцию крыши;
4. материалы для изоляции;
5. тройники и переходники, необходимые для организации углов на пути дыма.

Перед тем как выводить трубу в бане через крышу или стену, заранее подготовьте также металлические защитные листы, закрывающие часть стены и потолка от воздействия высоких температур.

Последовательность монтажа дымохода

Схему установки продумайте заранее. Она будет проходить в несколько этапов. В первую очередь в потолке и крыше проделываются отверстия равные размеру трубы плюс десять сантиметров.

Если между полом чердака и крышей расстояние более 1,5 метра, то на чердачном этаже устанавливается разгрузочный узел.

Подготовка отверстий для прохода

Типы проходов дымоотвода могут быть такими: через стену, потолочное перекрытие, кровлю. При установке металлической, керамической или сендвич трубы сначала подготавливают проходное отверстие. Определятся место, где она должна пройти через кровлю. Размечается размер, соответствующий установке крышной разделки, и вырезается проем в перекрытии с внутренней стороны крыши.

При необходимости укладываются балки, которые усилят конструкцию и будут поддерживать потолок, а также крышу. Затем снаружи монтируют проходные узлы (короб в перекрытии).

Защитный короб для дымохода

Этот узел предназначен для вывода печной трубы через крышу или перекрытие. Чаще всего для изготовления коробов применяется оцинкованное железо, нержавейка, медь и профилированный лист.

Данные материалы обладают такими свойствами, как устойчивость к повышенным показателям по влаге, перепадам температур и отсутствие коррозийных процессов, а также длительным эксплуатационным сроком. Изготавливается защитный короб по размерам, которые снимаются с готового дымохода или согласно заранее подготовленным чертежам.

Советы по сборке

После сооружения дымохода, а также некоторого времени использования важно позаботиться о регулярной очистке системы. Самый проверенный способ почистить дымоход – применение механических инструментов

Для этого подойдут специальные ерши, гири, в некоторых случаях лом и кувалда.

Работа трубочистом – занятие грязное, потому из бани заранее все выносят, поверхности закрывают газетами или пленкой:

Самый простой метод – использование специального ершика, которым можно прочистить дымоход. Ершик достаточно вставить в трубу, затем надлежит аккуратно толкать его вверх, пока не иссякнет сопротивление из-за накопившейся сажи. Его не следует вертеть вокруг оси, иначе есть риск, что он застрянет в трубе, и его придется доставать частями. Еще один действенный метод очищения дымохода – горение осиновых дров. Способ поможет при небольшом количестве сажи на поверхности трубы. При горении осиновых полен создается лучшая тяговая сила, которая способна вынести сажу из трубы.

• Подобными свойствами обладают картофельные шкурки. Но для подготовки нужного количества материала придется вплотную заняться чисткой не одного килограмма овощей.
• Частыми в применении стали современные способы защиты трубы от сажи с использованием химических средств. Современные препараты включают специальные компоненты, которые при сгорании выносят за собой сажу. Компоненты могут действовать в качестве разделителя сажи, она в результате сама отвалится со стенок трубы.

Считается, что лучшее время для чистки дымохода – после дождя. Во влажной среде проще осуществить уход за трубой. Своевременная чистка труб станет залогом качественного горения дров. Это позволит сохранить тепло в бане. О том, как сделать правильный дымоход для бани, смотрите в видео ниже.

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

• Обязательно применяйте потолочно проходной короб, даже если используете сэндвич. Его заполняйте керамзитом, пеностеклом или минеральной ватой. Не засыпайте околотрубное пространство землёй, тем более песком. Песок имеет свойство сильно нагреваться и долго сохранять тепло.
• Самая оптимальная высота дымохода – 4,5-5 метров. Пытайтесь придерживаться этих параметров.
• Верхний край трубы должен возвышаться над коньком не меньше 50 сантиметров. Но, а если крыша плоская, то здесь уже высота должна быть не менее метра. При большой высоте дымохода, монтируются специальные оттяжки.
• В парном помещении, если труба проходит возле стены или перегородки, то на стену обязательно устанавливается защитный экран. Он может быть в виде нержавейки или базальтового картона.
• При монтаже «флешки» рекомендуется пользоваться специальным термо и атмосферостойким герметиком. Он отлично справляется с возложенной на него задачей. Кстати, во время сборки сэндвич дымохода, часто применяют тот же термогерметик, а иногда и обжимные хомуты.
• Если используется горючий кровельный материал, то наличие искрогасителя обязательно. Его можно сделать самостоятельно, применив отработанный воздушный «КАМАЗовский» фильтр.
• Старайтесь избегать стыков сэндвич труб в потолочном проходе. В этом месте дымовой канал должен быть цельным.

Предлагаем ознакомиться: Вентиляция в бане схема и устройство

Цитата мудрости: Если хочешь, чтобы мир изменился, стань этим изменением.

Как чистить дымоход

После ответа на вопросы как правильно установить конструкцию для отвода дыма, и какие бывают материалы, разберемся, как ухаживать за дымоходом. Если в вашу баню или сауну поставляются дрова, топливные брикеты, уголь или другие виды твердого топлива, то потребуется время от времени выполнять чистку дымоотвода. Существует два эффективных способа удаления накипи из труб.

1. Механическая чистка щеткой — старый и надежный способ. Он требует определенных знаний, времени, силы и специальных инструментов. Для кирпичного дымохода лучше взять стальной ерш, а для металлического — пластиковый.
2. Прочистка химическими средствами. Есть два вида веществ — для профилактики (порошкообразная добавка к дровам) и полено «трубочист». В нем содержится большая доза активных веществ, которые при сгорании удаляют всю накопившуюся сажу.

Расстояние от дымохода до конька

Ошибки и погрешности в расчетах высоты дымоходной трубы грозят серьезными проблемами. Из-за неудачных вычислений ощутимо снизится сила тяги. Печь сложно, а порой невозможно станет разжечь.

Более суровый результат промахов превратится в завихрения в дымоходе. Итог завихрений, обратного движения продуктов горения – задымление помещений со всеми вытекающими угрозами и тяжелыми последствиями.

Ветер, сталкиваясь с наружным отрезком дымохода, изменяет направление собственного движения. Проще говоря, наткнувшись на стенку трубы, горизонтальный воздушный поток стремится ее обойти и поворачивает вверх. «Смена курса» формирует в районе атакованной стенки разрежение воздуха, благодаря которому дым будто высасывается из выходного отверстия дымохода.

Ясно, что для хорошей тяги в дымоходе необходимо воздействие ветра. Если горизонтальному движению воздушных потоков мешают непреодолимые препятствия, то отвод дымовых газов не сможет происходить в нормальном режиме.

Коньковое ребро скатной крыши может стать подобной препоной, если не соблюден диктат соотношения высоты и расстояния между ним и дымовой трубой.

Четкий технологический регламент

Правила оптимального подбора высоты дымовой трубы относительно конька крыши регламентированы сборником СНиП 2.04.05-91 в подразделе, посвященном печному отоплению. Согласно техническим предписаниям:

• Общая длина дымового канала от колосниковой решетки до выходного отверстия должна быть не менее 5 м. В домах с бесчердачной кровельной конструкцией допускается высота дымохода меньше 5 м при условии устойчивой тяги.
• Высота участка дымохода над плоской кровельной конструкцией должна быть не менее 0,5 м.
• Дымовая труба обязана возвышаться над коньком на 0,5 м или более, если расстояние между ней и коньковым ребром по горизонтали не превышает 1,5 м.
• Устье дымохода должно быть вровень с коньковым ребром по высоте или несколько выше его, если расстояние по горизонтали между трубой и линией конька находится в интервале 1,5 – 3,0 м.
• Выходное отверстие дымохода должно быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

Высота расположенных рядом с дымоходом вентиляционных и вытяжных труб принимается равной высоте трубы отопительного агрегата.

Наиболее рациональным расположением дымохода скатных крыш считается максимальное приближение к коньковому ребру, потому что:

• В любом варианте проектирования дома со скатной крышей расположение рядом с коньком обеспечит максимальное расстояние от дна колосника до устья дымохода.
• Воздействию воздушных потоков на дымоход не помешает коньковый барьер.
• Наибольшее приближение к коньку гарантирует самые низкие затраты на сооружение дымового канала.

Если между коньковым ребром и трубой не больше 1,5 м, то с определением высоты несложно справиться обычным методом построения модели дома. Для его реализации действовать будем следующим образом:

• На выполненной в удобном масштабе схеме дома параллельно поверхности земли проводим прямую линию.
• От нее в месте пересечения кровли с дымоходом вверх откладываем в том же масштабе полметра.
• В полученной точке проводим новую горизонталь. Она укажет минимальную высоту, на которой имеет право находиться устье дымохода.

Аналогичным методом находим лимит высоты дымохода, если между коньковым ребром и трубой расстояние по горизонтали больше 1,5 м, но меньше 3,0 м. Только действий выполняем меньше. От вершины крыши просто откладываем горизонталь, которая укажет минимальную высоту наружного отрезка дымового канала.

Самый сложный процесс вычислений высоты трубы над коньком скатной крыши характерен для ситуаций, когда между дымоходом и коньковым ребром больше трех метров. Тогда продвигаться в определении параметров дымохода надо или математическим, или графическим путем.

Следует помнить, что завышать размеры отрезка дымовой трубы, выходящего за пределы кровельной конструкцией, категорически не рекомендовано. От слишком сильного ветрового напора высокий дымоход может опрокинуться. В ситуациях, когда по техническим причинам формирования высокого участка трубы над кровлей избежать не удалось, положение ее укрепляют растяжками.

Графическая и математическая методика

Разберем наиболее сложный вариант определения высоты дымохода, удаленного от конькового хребта больше чем на 3,0 м. Яркий пример подобных проектных решений дома с крупногабаритными эксплуатируемыми пристройками. Отопительный агрегат обычно устанавливается так, чтобы была возможность обрабатывать все жилые помещения.

Нередко бывает, что расположенная практически в центре сложно-составного сооружения печь с дымоходом, пересекает кровельную конструкцию в районе пристройки или близко у края основного ската, т.е. в значительно удаленной от конька точке. Если расстояние от предполагаемого уровня колосника до запланированного выходного отверстия дымовой трубы, составляет 5 или более метров, то установка ее возможна.

Значит, нужно только рассчитать высоту участка дымохода по отношению к коньку двускатной, ломаной или вальмовой крыши. Для поиска минимального предела высоты удаленного от конька дымохода используют два способа:

• Графический. Согласно ему высота наружного участка дымохода определяется путем геометрических построений.
• Математический. Согласно ему размер наружного отрезка трубы определяется с помощью известных со школьной поры тригонометрических формул.

Принцип графических построений схож с вышеописанными методами получения значения предельной высоты дымохода. В удобном для работы масштабе вычерчивается схема дома с нанесением точных размеров и соблюдением пропорций.

В вершине крыши прочерчивается горизонталь, от которой вниз при помощи транспортира откладывается угол в 10º. Пересечение предполагаемой оси симметрии дымовой трубы и прочерченной под отложенным углом линии даст в итоге искомую величину. Отсеченный линиями отрезок следует измерить и перевести высоту в реальное значение согласно указаниям масштаба.

При необходимости проект дома можно подкорректировать посредством перемещения оси дымохода в горизонтальном направлении. Незамысловатые действия помогут найти оптимальное положение канала.

Не забываем, что между кровельным покрытием и короткой стороной дымохода должно быть не менее 0,5 м. А если печь работает на твердом топливе, то к полуметрам прибавляют еще 15 см на обустройство выдры или организацию металлической защиты узла кровли из профнастила или металлочерепицы.

Математический способ опирается на применение тригонометрических формул. Усвоенная в классе наука помогает быстро и точно определить минимальную высоту дымохода, используя всего лишь две известные величины.

Алгоритм математических вычислений:

• Измерим лазерным нивелиром ширину дома и его высоту в коньке, включая высоту стен и кровельной конструкции. За неимением недешевого прибора ширину дома можно замерить обычной рулеткой. Аналогично поступить с высотой стены и фронтона, которые нужно будет затем сложить.
• Измерим расстояние между центральной осью дома и центральной осью запланированного дымохода.
• Вычерчиваем схему дома со стороны фронтона в удобном для дальнейшей работы масштабе. Наиболее приемлемый для начинающих проектировщиков масштаб 1:100. Он означает, что в 1 см чертежа будет отображено расстояние в 1 м реальной постройки. Применение удобного масштаба пресечет промахи и ошибки при переводе размеров.
• Отмечаем на чертеже центральную ось дымохода.
• Через вершину дома, она же. конек, проводим вспомогательную горизонтальную линию. Ее и центральную ось дымохода нужно продлить до пересечения.
• С помощью транспортира откладываем вниз 10º в точке, обозначающей коньковое ребро. Проводим согласно полученному направлению линию до пересечения с центральной осью дымовой трубы.
• Получили прямоугольный треугольник, один из катетов которого поможет определить формула a = b × tgα.

В формуле: a – значение, на которое труба должна быть ниже конькового хребта; b – расстояние от центральной оси дома до центральной оси дымохода; α = 10º (регламентированный строительными правилами уклон, отложенный от горизонта).

После напряженных вычислений получаем значение, которое надо вычесть из общей высоты дома, измеренной по коньку. Не забываем, что общая высота дымохода от колосниковой решетки до выходного отверстия должна составлять 5 м, и минимальное расстояние от кровельного покрытия до устья не менее 0,5 м.

Если после проведения измерений и перевода размеров в натуральный формат схема отвечает строительным требованиям, значит, вариант удачен и позволяет сооружать дымоход на запланированном месте. Если нет, придется поискать подходящее решение опытным путем, перемещая центральную ось трубы ближе к коньку или в обратном направлении.

Сэндвич-трубы

Современным строительным материалом можно назвать сэндвич-трубы. Их особенности заключаются в нижеприведенных моментах:

1. Структура многослойная, что определяет большую толщину. Произвести материал подобного типа стало возможно только при появлении современных технологий.
2. Каждый слой отвечает за определенные функции. Примером можно назвать то, что снаружи расположены изоляционные материалы, внутри более прочные, которые могут выдерживать существенную нагрузку.
3. Стоимость сэндвич панелей весьма велика. Это связано с высокой сложностью производства сэндвич панелей, а также применение довольно большого количества дорогих материалов.
4. При создании дымохода должна соблюдаться технология, иначе конструкция не будет обладать должными эксплуатационными качествами.

Кроме этого следует учитывать долговечность дымохода – многие производители гарантируют срок службы более 10-ти лет.

Ошибки при строительстве дымохода

Стоит обратить внимание на ряд ошибок, которые допускаются при строительстве дымоходов непрофессионалами:

• Использование непригодных материалов, таких как асбест и алюминий. Это может привести к возникновению пожара.
• Самовольное изменение диаметра дымохода, может уменьшить КПД или разрушить строение бани.
• Объединение нескольких дымоходных систем в одну.

Еще несколько характерных ошибок строительства дымохода приведены в представленном видео.

Иногда, кажется, что построить дымоход в бане своими руками можно быстро, без чьих-либо советов. Но возведение дымохода довольно ответственная процедура, требующая соблюдения правил, наличия навыков и изучения современных методик. Это убережет вас от ошибок, а построенный вами дымоход в бане прослужит надежно и долго.
Рекомендуем вам еще:

Особенности монтажных работ

Есть довольно много особенностей по проведению монтажных работ, которые нужно учитывать. Примером назовем нижеприведенную информацию:

1. Для начала создается отверстие под дымоход соответствующего диаметра.
2. Проводится установка металлического фартука.
3. После выполнения подготовительного этапа проводится монтаж непосредственно самого дымохода. Для начала проводится подготовка креплений с шагом около 20 сантиметров.
4. Выполняется сборка конструкции, после чего проводится подсоединение трубы к печи.
5. Устанавливается шибр.
6. Последним элементом конструкции, которая монтируется, становится наружная часть трубы, возвышающаяся над крышей.
7. Специалисты рекомендуют закреплять защитные гибки, которые не позволят осадкам попадать внутрь печи.

В целом можно сказать, что особых проблем при выполнении данной работы не возникает. При проведении монтажных работ следует уделять внимание изоляции трубы от наружных материалов, которые при сильном нагреве воспламеняются.

В заключение отметим, что перед выполнением работы следует провести разработку соответствующего проекта. Также для реализации проекта понадобятся самые различные инструменты, а также помощь, так как подъем трубы и другие работы выполнить одному сложно.

❌ Не нарушать правила по высоте дымохода

Что в бане, что в доме дымоход работает одинаково, и высота его имеет принципиальное значение. От нее зависит тяга в трубе, а значит и нормальная безопасная работа печи.

Иначе можно попасть в такую же ситуацию, как Джонни Стасс. Вот какой комментарий он оставил:

У нас сегодня был порывистый ветер, чуть не у горели в бане. Оказалось, труба ниже конька на полметра.

Мы уже писали на эту тему в предыдущих публикациях. Ссылки в конце статьи.

Как избежать проблем

Даже если установка дымохода выполнена грамотно и эксплуатируется он по всем правилам, могут появиться проблемы, самая главная из которых – засорение трубы.

Вместе с дымом через нее выходят сажа, копоть, крупицы пепла. Часть из них постепенно оседает на внутренней поверхности трубы, уменьшая ее диаметр и снижая тягу.

Если с этим не бороться, то со временем снизится теплоотдача печи, нагрузка на дымоход будет расти, что может привести к его преждевременному износу. Кроме того, образовавшийся толстый слой сажи может воспламениться и стать причиной пожара.

Определить засорение трубы можно по следующим признакам:

• Цвет дыма. При нормально работающем дымоходе он прозрачен, если же появились темные клубы – пора чистить дымоход.
• Цвет пламени. Его язык» должны иметь светло-оранжевую, а не ярко-красную окраску.
