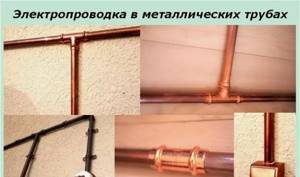

Разновидности и особенности применения металлических труб для электрических проводов

В деревянных домах, а также в зданиях, при сооружении или отделке которых использовались легковоспламеняющиеся материалы, специалисты рекомендуют выполнять монтаж электропроводки в трубах.

Впрочем, данная технология применима и при выполнении ремонта кирпичных и бетонных зданий, потому ее изучение будет полезно мастерам в любом случае.

При прокладке в толще пола нужно позаботиться о защите

Применение пластиковых труб для электропроводки

Трубы ПНД для электропроводки считаются материалами нового поколения, у которых присутствует целый ряд неподдающихся сомнению преимуществ, в сравнении с трубами из металла.
Трубы ПНД для кабеля имеют следующие преимущества:

  • высокая устойчивость к коррозии и химическим веществам;
  • продолжительное время эксплуатации (вплоть до 50 лет);
  • низкий вес, благодаря чему такие трубы легко перевозить и прокладывать;
  • нет надобности в дополнительной защите проводов;
  • попавшая внутрь трубы влага не начнет ее разрушать изнутри;
  • трубы небольшого сечения легко гнутся;
  • относительно невысокая стоимость материала;
  • можно собрать готовую систему, не имея особых знаний и умений по такому типу работ.

Гладкие трубы для электропроводок из ПВХ делаются методом непрерывной экструзии, и отличаются низкими показателями линейного расширения, жесткостью и устойчивостью. Такие трубы идеально подходят для прокладки электропроводки в бетонных конструкциях. Бывают ПВХ трубы сечениями 16-50 мм, при том, что их длина не превышает 3 метров.

Гладкие трубы предназначены для защиты кабеля от механических повреждений. Их можно укладывать в качестве открытой проводки по потолку из слабо- и негорючих материалов. Бывает множество разновидностей ПВХ труб: жесткие, гладкие, армированные и гофрированные. И все они отличаются своими особенностями, которые будут актуальными в каждом отдельном случае. К примеру, трубы с гладкими стенками используются для укладки и защиты проводов в стенах жилых зданий, а также сооружений административного и промышленного назначения. Главной их целью является получение предельно надежной системы электропроводки.

Гладкие одностенные ПНД трубы подходят для заливки бетоном, а также для прокладки их в кирпичных стенах. Соединение их осуществляется специальными тройниками, муфтами, отводами и так далее.

Положительные качества таких труб:

  • продолжительность эксплуатации не менее 50 лет;
  • не боятся низких температур;
  • сечение труб не меняется во время всего срока эксплуатации, на внутренних стенках не скапливаются какие-либо отложения, а на внешних не собирается влага;
  • отличная ровная поверхность труб, которую не нужно обрабатывать или вскрывать краской;
  • не представляют опасности для окружающей среды, плюс, с ними очень легко и безопасно работать;
  • небольшой вес и умеренная цена.

Правила проведения монтажных работ


При прокладке проводки в металлорукаве необходимо принять меры по его заземлению
На этапе установки труб для электропроводки важно соблюдать следующие правила:

  • Работа должна проводиться в 2 этапа. Сначала схематически изображается начало и конец труб, которые подводятся к распределительному щитку, аппарату управления, электроприемнику. Далее вычисляют подходящие точки крепления, углы изгибов, а также места для монтажа коробов.
  • При установке металлические жилы проводки подлежат обязательному заземлению при помощи гибкой медной перемычки, ведущей от корпуса к трубе. В качестве альтернативы допускается применение заземляющих гаек.
  • Перед затягиванием трубы важно продуть, потом выровнять.
  • В коробах нужно всегда оставлять запас для подсоединения в случае появления нештатных ситуаций. Делать соединение в трубах категорически запрещено. Сопротивление между трубой и проводами не менее 0,5 Мом.

Монтаж должен проводиться таким образом, чтобы при необходимости проводку без особых усилий можно было извлечь. Соединения выполняются при помощи муфт и фитингов.

Различие кабелей и проводов в зависимости от материала жилы

Жилы проводов и кабелей специализированного назначения могут быть сделаны из различных металлов, но главным образом в электротехнике используются алюминий и медь. У каждого из них есть свои определенные свойства, преимущества и недостатки, которые надо учитывать при подборе материала жилы для конкретной цели.

Алюминиевые жилы

Изобретение сравнительно недорого способа добычи алюминия сделало переворот в глобальном развитии электрификации, ведь по уровню электропроводности этот металл стоит на четвертом месте, пропуская вперед только серебро, медь и золото. Это позволило максимально удешевить производство проводов и кабелей и сделать всеобщую электрификацию реальностью.

Такие электрические провода и их виды выделяются низкой стоимостью, химической устойчивостью, высоким уровнем теплоотдачи и маленьким весом – они определяли массовость электрификации в промышленных и бытовых условиях в течение более чем полувека.

В свете сравнительно недавнего господства алюминия на рынке проводов, человеку непосвященному может показаться странным запрет положениями ПУЭ на использование этого материала в быту. Точнее нельзя использовать алюминиевые провода сечением меньше чем 16 мм², а это и есть самые распространенные из них для монтажа домашней электропроводки. Понять почему существует запрет на использование этих проводов можно ознакомившить с их достоинствами и недостатками.

+ Плюсы алюминиевых проводов

  1. Легче медных.
  2. Значительно дешевле.

— Минусы алюминиевых проводов

  1. Алюминиевые жилы сечением до 16 мм² могут быть только однопроволочными, а значит, их можно использовать только для укладки стационарной проводки и без изгибания под острым углом. Все гибкие провода и кабели всегда делались из меди.
  2. Химическая стойкость алюминия определяется оксидной пленкой, которая образуется при его контакте с воздухом. Со временем, при постоянном нагреве контакта вследствие протекания через него электрического тока, эта пленка ухудшает электропроводимость, контакт перегревается и выходит из строя. Т. е. алюминиевым проводам требуется дополнительное обслуживание, а контакты, через которые проходят мощные токи, покрывают специальной смазкой.
  3. Аморфность материала – если зажать между собой два алюминиевых провода, то со временем контакт ослабнет, так как алюминий частично «вытечет» из-под гнета.
  4. Пайка может проводиться только с использованием специальных средств, а сварку получится выполнить в камере с инертным газом.
  5. Хорошая электропроводность наблюдается только у чистого алюминия, а примеси, неизбежно остающиеся при производстве, ухудшают этот показатель.

Как итог – алюминий это хороший выбор при необходимости сэкономить здесь и сейчас, но в долгосрочной перспективе его применение обойдется дороже – из-за сравнительно невысокого срока службы и необходимости в регулярном обслуживании. По этой причине и дополнительным соображениям безопасности, использовать его для прокладки новых силовых линий ПУЭ категорически запрещает.

Медные жилы

По электропроводимости медь находится на втором месте, всего на 5% уступая по этому показателю серебру.

По сравнению с алюминием у меди есть только 2 существенных недостатка, из-за которых долгое время она использовались гораздо реже. В остальном, медь выигрывает по всем параметрам.

+ Плюсы медных проводов

  1. Электропроводность в 1,7 раз выше алюминия – меньшее сечение провода пропустит то же количество тока.
  2. Высокая гибкость и эластичность – даже одножильные провода выдерживают большое количество деформаций, а из многожильных получаются шнуры для электроприборов повышенной гибкости.
  3. Пайка, лужение и сварка проводятся без использования дополнительных материалов.

— Минусы медных проводов

  1. Стоимость – в несколько раз дороже алюминия.
  2. Высокая плотность – бухта медного провода, одинаковой с алюминием длины и сечения, будет весить в 3 раза больше.
  3. Медные провода и контакты окисляются на открытом воздухе. Впрочем, на переходное сопротивление это практически не влияет и в случае необходимость «лечится» смазыванием поверхности уже затянутого контакта.

Как итог, хоть медь и является более дорогим материалом, но в целом его использование экономически выгоднее, так как он долговечнее, требует меньше усилий при монтаже и внимания при обслуживании.

От чего защищает заземление

Благодаря заземлению можно обезопасить домочадцев от удара током при касании к трубам. Воздействие электрического тока проявляется следующим образом:

0,6 – 1,5 тыс. мкАЧеловек ощущает воздействие электрического тока в своем теле.
2 – 4 тыс. мкАНачинают дрожать пальцы, остановить это человек не может.
5 – 7 тыс. мкАКисти сводят судороги.
10 – 15 тыс. мкАБез помощи окружающих самостоятельно человеку не удается разжать пальцы той руки, в которой находится проводник.
20 – 25 тыс. мкАДыхание затруднено, самостоятельно не удается высвободиться от воздействия проводника, появляются сильные боли.
50 – 80 тыс. мкАНарушения в работе сердца, наступает паралич дыхательной системы.

Ассортимент металлических труб для электропроводки довольно обширен, чтобы приобрести наиболее подходящий вариант, требуется ознакомиться с особенностями конструкции, ее преимуществами и недостатками.

Выбор металлических труб для прокладки кабеля

Электрокабель можно проложить практически в любых трубах.

Минимальным требованием к кожуху является отсутствие ржавчины, заусенцев и внутренних неровностей.

Выбирают металлические трубы по разным параметрам: цене, декоративности

Обращают внимание на устойчивость труб против образования коррозии, а также на то, насколько просто монтировать систему

  • Наиболее декоративными являются медные и латунные трубы, они лучше других справляются с задачей оформления электропроводки, проложенной открытым способом, и не требуют покраски. Тонкостенные трубы при этом позволяют придать кожуху любую необходимую форму без применения фасонных элементов, а толстостенные – дополнительно подчеркнуть нарочитую грубость коммуникации, собрав трубопровод с применением фитингов.
  • Нержавеющие трубы – самые дорогие, но надежные и простые в монтаже: их не нужно красить, они гладкие внутри и снаружи, не подвержены коррозии и подходят для прокладывания кабеля любым способом.
  • Оцинкованные имеют те же плюсы, что и нержавеющие, но их цена ниже, поэтому нередко предпочтение отдают оцинковке. Однако, срок службы у оцинкованных труб меньше вдвое.
  • Стальные трубы, не имеющие защитного покрытия, и алюминиевые перед монтажом потребуется покрасить изнутри и снаружи, чтобы предотвратить окисление. Если электрокабель в стальном кожухе укладывают в цементную стяжку, внешнюю поверхность трубы можно не окрашивать.
  • Гофрированные трубы удобны в монтаже, так как легко приобретают необходимую форму. Их недостаток – слабый уровень защиты кабеля от сдавливания и удара, поэтому гофру не следует использовать для подземных коммуникаций и в помещениях, где высок риск сильного физического воздействия.

В строительных магазинах можно выбрать расходники для прокладывания электрокабеля на любой вкус. Но подойдут и трубы, оставшиеся после демонтажа газо– или водопровода.

Важно предварительно осмотреть будущий кожух и оценить его состояние: если трубы не имеют трещин, внутренних швов и других неровностей, их можно использовать. Если труба не имеет защитного покрытия, ее необходимо покрасить. Изнутри покраску производят, протягивая губку с краской или наливая краску в вертикально расположенную трубу

Изнутри покраску производят, протягивая губку с краской или наливая краску в вертикально расположенную трубу

Если труба не имеет защитного покрытия, ее необходимо покрасить. Изнутри покраску производят, протягивая губку с краской или наливая краску в вертикально расположенную трубу.

Вывод

Монтаж электропроводки в стальных трубах, а также использование для обустройства коммуникаций гофрированных кожухов из технополимеров позволяют решать самый широкий спектр задач. Используя данную методику, мы не только защитим проводники от механических повреждений, а стены конструкции от возможного возгорания, но и существенно облегчим себе жизнь при ремонте или модификации проводки.

Видео в этой статье поможет освоить основы монтажа таких систем, так что новичкам стоит изучить его особенно внимательно.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Почему водопроводные трубы не подходят для кабеля

Возможно, Вы неоднократно видели, как прокладку кабеля (например, до распределительного щитка частного коттеджа) выполняют в земле с помощью труб для технической воды. Так вот, это далеко не самое лучшее решение.

Полиэтиленовые трубы для технической воды — не целесообразны с точки зрения безопасности и экономии

Правда в том, что водопроводные трубы, если они без воды, очень резво горят (когда применяются как положено, с водой, то, ясное дело, не горят). Сразу основательный аргумент «против». В принципе, прокладывать кабель в водопроводных трубах можно, но только если вся конструкция закапывается под землю. В этом случае там нет кислорода, значит, нет и опасности горения.

А что до механической защиты? Здесь тоже большой вопрос. Электротехнические трубы для кабеля рассчитаны на то, что должны выдерживать нагрузку извне в виде сдавливания. А водопроводные держат напор воды изнутри, потому их производят стойкими на распор — это совершенно разная специфика и, соответственно, конструкция.

Надо также отметить экономическую нецелесообразность такого метода. Дело в том, что стоимость напорных водопроводных труб выше, чем электромонтажных.

В общем и целом, водопроводные трубы для проводки не используют потому, что:

  1. они дороже
  2. они горючие.

Но уж если в наличии есть лишний десяток метров водопроводной — до ближайшей хозяйственной постройки на дачном участке можете закопать ее с кабелем. Но электромонтажная все-равно на порядок лучше для прокладывания в земле, потому что укреплена именно от процесса сдавливания снаружи.

Не нуждаетесь в таком сомнительном компромиссе? Тогда придется выбирать из изначально предназначенных вариантов, чтобы проложить кабель в трубах.

Последовательность прокладки

Подготовительные работы

Итак, все материалы приобретены, можно приступать к монтажу. И здесь стоит начать с составления плана.

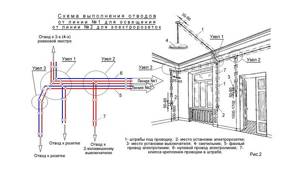

Оптимальная с точки зрения трудозатрат разметка стен

Для начала на стены наносим разметку, по которой будет вестись прокладка.

При этом стоит придерживаться ряда правил:

  • Во-первых, чем меньше поворотов будет содержать трасса, тем проще будет при необходимости выполнять замену проводников.
  • Во-вторых, участки с двумя или более изгибами трубы нужно делать не длиннее 5 метров – по тем же соображениям.
  • Максимальный угол поворота – 900. Если делать более крутые изгибы, при попытке протяжки практически любой кабель будет застревать.

Совет! Гнуть стоит только тонкостенные металлические и гофрированные кожухи. Толстостенные стальные, а также пластиковые трубы лучше соединять с помощью фитингов, следя за тем, чтобы с внутренней стороны не формировались заусенцы, которые могут стать причиной повреждения изоляции.

  • Чтобы при ремонте нам не приходилось каждый раз искать провода путем сверления нескольких отверстий в стенах, все горизонтальные участки лучше прокладывать на одном уровне. Либо же поступить еще проще, уложив их в толще пола.
  • Также желательно располагать кабель-каналы на удалении от отопительных труб, иначе проводка в медной трубе также кабели в тонкостенных трубках из стали или латуни будут нагреваться.

Штробление стен

Начертив на поверхностях основные линии и отметив места установки выключателей/розеток, приступаем к работе.

В случае с деревянным зданием трудоемкость будет невелика (можно просто скрыть кожухи под обшивкой), а вот в кирпичных или бетонных стенах придется прорезать штробы:

  • Для начала проделываем углубления для установки распределительных коробок, розеток и выключателей. Они должны иметь достаточные размеры для монтажа этих деталей вровень с поверхностью стены.

Работа штроборезом

Обратите внимание! Инструкция запрещает скрывать крышки распределительных блоков под штукатуркой или обшивкой.

  • Затем с помощью перфоратора с долотом или специального штробореза формируем в стенах каналы для закладки труб.
  • На последнем этапе просверливаем отверстия, через которые коммуникации будут проходить из одной комнаты в другую.

Совет! При работе с перфоратором или штроборезом необходимо соблюдать правила техники безопасности и охраны труда. Так что наличие пластиковых очков и респиратора для защиты от пыли является обязательным, да и шумоизоляционные наушники лишними не будут.

  • При укладке кабелей в толще пола на лагах предусматриваем в опорных конструкциях пазы, в которых затем будут проложены трубы с проводниками.
  • Выбирая размещение таких пазов, следим, чтобы на элементы не воздействовало излишнее давление, т.е. размещаем их ниже уровня пола минимум на 10-15 мм.

Кожухи, заведенные в отверстия в лагах

Установка оборудования

После этого приступаем к монтажу всех деталей нашей электросети:

  • Вначале устанавливаем распределительные коробки. Желательно брать металлические, но в ряде случаев достаточно и более дешевых пластиковых – лишь бы их размер позволял разместить внутри все соединения проводов.
  • Точно так же монтируем подрозетники и пластиковые «стаканы» для установки выключателей.

Фото установленных подрозетников

Совет! Во всех этих устройствах необходимо предварительно удалить крышки со специальных отверстий для заведения проводов.

Далее переходим к прокладке самих труб. Как мы отмечали выше, можно использовать разные материалы, однако они должны обеспечивать достаточную механическую защиту и термостойкость. К примеру, для стальных труб толщина стенки должна подбираться в соответствии с такими требованиями:

Сечение провода, мм2Толщина стенки, мм
МедьАлюминий
2,5 и менее4 и менеелюбая
62,5
6102,8
6-1016-253,2
1635-503,5
25-35704

При прокладке труб может использоваться две технологии:

  • В первом случае в кожух заводится так называемая протяжка – полимерный шнур или тонкая стальная проволока с высокой эластичностью. С помощью этих элементов мы сможем затянуть в трубу необходимые нам проводники.

Протяжка с присоединенным проводом

  • Во втором случае провод сразу закладываем в трубу, оставляя небольшой запас на соединение в распределительной коробке.

Обе методики достаточно легко реализуются своими руками, потому выбор во многом определяется вашими личными предпочтениями, а также конкретной рабочей ситуацией. Однако первый способ все же является предпочтительным, особенно если мы планируем провести несколько проводов разного сечения.

  • Трубы с заведенными протяжками или кабелями укладываем в штробы или размещаем между брусьями обрешетки.
  • Фиксируем все детали, используя либо хомуты на анкерах (для кирпичных и бетонных конструкций), либо специальные металлические клипсы (для дерева).
  • Присоединяем концы труб к распределительным коробкам, а также к подрозетникам и основаниям для выключателей.

Пластиковые трубы с протяжками

Совет! Если проводка монтируется во влажном помещении, то все стыки и места соединения стоит загерметизировать во избежание попадания влаги и короткого замыкания проводов.

  • Отдельную трубу прокладываем для подключения к щитку и счетчику.

Прокладка и подключение

Самая трудоемкая часть работ на этом заканчивается.

Однако расслабляться не следует – нам предстоит максимально аккуратно завести провода ы кожухи выполнить подключение:

  • Используя протяжки, укладываем кабели в трубах, выводя концы в распределительные коробки и подрозетники.
  • При необходимости соединяем проводники, используя скрутки или (что и безопаснее, и удобнее) специальные клеммные колодки. Все места соединения тщательно изолируем.

Обратите внимание! Соединение двух проводов внутри трубы категорически запрещено. Все контакты необходимо организовывать только на участках, к которым есть доступ.

Подключение через клеммную колодку

  • Выведенные провода присоединяем к клеммам выключателей и розеток.
  • После завершения работ проверяем сопротивление изоляции. Делается это для того, чтобы выяснить, не была ли нарушена ее целостность при монтаже системы.

Если при формировании каналов использовались металлические элементы, то для обеспечения электробезопасности в случае пробоя изоляции также стоит подключить заземляющий контур.

Виды клипс для крепления проводов

При монтаже открытой проводки, крепление провода или кабеля к потолку либо к стене можно выполнять различными способами. Один из часто применяемых вариантов монтажа основан на использовании специальных крепежных элементов – клипс.

В зависимости от того, какой проводник необходимо проложить, осуществляется его крепление в трубе, гофрированном рукаве, либо открыто, предъявляются ли требования к внешнему виду проводки, используются клипсы для проводов и кабелей, имеющие различные конструкции и размеры.

Ниже представлен обзор этих монтажных изделий.

Клипсы для монтажа гофры или трубы ПВХ

В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы — защелки, изображенные на фото:

Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур.

Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм.

Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.

Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния.

Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов.

В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика).

Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, как провести кабель через гофру, мы рассказали в отдельной статье.

На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.

Применение труб с тонкими стенками

Несколько слов о специфике изделий данного типа. Коль скоро речь идёт о технической продукции, её определение должно содержать цифры, а не субъективную оценку принадлежности к тому или иному классу. Так вот: в сортамент труб стальных тонкостенных входят изделия с толщиной стенки не более 1,5 миллиметров либо если значение коэффициента, определяемого по формуле

Dвн. – внешний диаметр, а S ст. – толщина стенки, лежит в диапазоне 12,5…40.

В качестве хорошего примера использования тонкостенной продукции металлопроката можно назвать системы пневматических и гидравлических приводов в автомобилестроении, авиации и судостроении.

Конечно же, вышеуказанная сфера применения тонкостенных стальных труб далеко не единственная. Их можно встретить в таких отраслях производственной деятельности, как:

  • строительство;
  • сфера ЖКХ;
  • мебельное производство;
  • котельные энергопредприятия.

Из стальных труб можно изготовить архитектурные элементы или предметы декора

В быту данные изделия тоже не редкость. Но здесь чаще всего их применяют, когда инженерная коммуникация должна обладать умеренной прочностью, достаточной для выдерживания лишь невысоких нагрузок. Речь, в данном случае идёт в первую очередь о трубе стальной тонкостенной для электропроводки.

Гофротрубы

В продаже можно встретить даже разновидности таких труб с очень большими сечениями, которые укладываются в бетон или цементную стяжку.

Рекомендуемые сечения труб для различных целей таковы:

  • для монтажа выключателей и розеток – 20 мм;
  • под установку элементов освещения – 16 мм;
  • прокладывая линию между коробочками и распределительными щитками – 25 мм;
  • для выполнения соединений между этажами – 40 мм.

Отметим наиболее существенные преимущества гофротруб для домашнего использования:

  • электропроводка будет надежно защищена от повреждений механического характера;
  • возможность быстрой прокладки без дополнительных элементов;
  • негорючесть материала – благодаря этому опасность возгорания проводов исключена;
  • качественная изоляция электропроводов;
  • гибкость трубы позволяет выполнить линию любой конфигурации, проходящую по кратчайшей траектории.

Регламентирующие документы

Характеристики медной декоративной трубы и доборных элементов для электропроводки

Технология электромонтажных работ регламентируется единым сводом строительных норм и правил, которые обязательны к выполнению для любой организации, производства или ведомства.

В качестве регламентирующих документов выступают следующие положения:

  1. ПУЭ (издание No7) – правила устройства электроустановок для новых и реконструируемых зданий с оборудование, работающим при напряжении до 500 кВт.
  2. СНиП (2.08.01–89, 2.09.04–87) – нормативные акты, предписывающие общие положения, нормы проектирования, правила монтажа и приёма работ.
  3. ПТБ (153–34.0–03.150) – правила безопасности при проведении электромонтажных отладочных работ.

Производство стальных электротехнических труб регламентируется ГОСТом под No 10704–91, 10706–76 и международным стандартом CEI EN под No 50086–1. ГОСТ содержит полный перечень характеристик и технических требований к изделию.

Технические и эксплуатационные характеристики жёстких гладких труб из ПВХ регламентируются межгосударственным стандартом, принятым в 2014 году — ГОСТ 32126.1–2013. Старый ГОСТ 50827–95 более не действует.

Преимущества и недостатки прокладки в почве

Преимущества прокладки силовых коммуникаций в почве:

  1. Почва служит в определенной степени механической защитой коммуникаций – при подземной прокладке не страшны ураганы, наледи, снег, ветер, движение габаритного транспорта.
  2. Иногда надземная прокладка просто невозможна – если на пути находится автомагистраль, геологические препятствия).
  3. Коммуникации не повредят ни недоброжелатели, ни воры; не погрызут грызуны и не повредит скопление сидящих птиц.
  4. При обрыве или КЗ земля служит заземлителем – это понижает до минимума возгорание проводки в доме, попадание напряжения на конструкции здания и инженерные системы (это предохранит человека в случае аварии от травмирования электрическим током).
  5. Невидимые коммуникации не портят дизайн участка. Особенно это актуально при разводке освещения по участку или подъезду к участку.

Недостатки:

  1. Земляные работы повышают стоимость прокладки коммуникаций, требуют времени, трудозатрат и определенных усилий по восстановлению поверхности почвы – вынутая земля будет оседать несколько лет. Если холмик разровнять, то через пару лет на месте траншеи появится канавка.
  2. Прокладка в трубах сложнее и дороже, чем провешивание кабеля по воздуху.
  3. Монтаж трубопровода также усложняет работы.
  4. При поворотах коммуникации придется оборудовать колодец.
  5. Самое неприятное – при повреждении кабеля его замена достаточно сложна, требует времени, иногда просто невыполнима (например, при промерзании почвы на значительную глубину выкопать траншею вручную невозможно, а копать экскаватором на участке – значить повредить насаждения, площадки, возможно, забор или постройки).

Для чего провода прокладывают в трубах

Согласно ПУЭ 2.2.20 (Правила устройства электроустановок) токопроводы, подверженные механическому воздействию, должны быть дополнительно защищены. Кроме того, прокладка в трубе даёт следующую защиту:

  • от растяжения, сдавливания, излома, прокола;
  • предохраняет горючее основание или пожароопасное помещение от возгорания при КЗ (короткое замыкание);
  • не позволяет солнечным лучам и атмосферным осадкам разрушать изоляцию.

Такой способ применяется в основном в промышленных помещениях и при прокладке в почве, земле.

Материалы изготовления трубок для электропроводки

Выбор материала, из которого изготовлен канал, зависит от вида и особенностей помещения, где планируется делать разводку.

Трубы могут быть сделаны из:

  • пластика;
  • меди;
  • латуни;
  • стали.

При изготовлении изделий из пластика используют поливинилхлорид (ПВХ), полиэтилен высокого (ПВ) и низкого (ПН) давления (Д). Продукция из поливинилхлорида пользуются у потребителей высоким спросом, поскольку она имеет доступную цену, отличается хорошими показателями прочности и устойчивости к высоким температурным режимам. Наиболее распространены ПВХ трубы диаметром от 16 до 60 миллиметров.

У пластиковых изделий внутренняя поверхность гладкая и такая их особенность облегчает проведение работ, связанных с заменой проводников. Они также обладают небольшим весом и устойчивостью к коррозийным процессам. Кроме этого каналы из полиэтилена и поливинилхлорида являются диэлектриками и поэтому их можно считать дополнительным изоляционным контуром.

Латунные или медные тонкостенные трубки подойдут в случае проведения монтажа на поверхности стен и при обустройстве скрытой проводки. Гнутся такие изделия легко, и им не требуется декоративное оформление.

Пластиковые или металлические? — вот в чем вопрос

Выбор зависит от того, какую проводку и в каких условиях Вы планируете выполнять. И также требует опираться на нормативы, прописанные в ПУЭ. Но это общие слова, потому сразу перейду к конкретике.

Металлические трубы практически не применяются в электромонтаже

И это первое, что Вам нужно знать. Трубы из нержавеющей или оцинкованной стали, алюминия, латуни в продаже встречаются все реже, они становятся гораздо менее востребованы и уходят в прошлое. В основном из-за невозможности конкурировать по стоимости с пластиковыми аналогами при тех же примерно эксплуатационных характеристиках.

Где не обойтись без металлорукавов, так это при монтаже электросетей в пожароопасных зонах: как внутри, так и вне помещений (ПУЭ, глава 7.4 «Электроустановки в пожароопасных зонах»).

В деревянном здании для электромонтажа требуется оцинкованный металлорукав

В работе трудоемко, по финансам затратно, но при организации электропроводки в доме из древесины «игра стоит свеч» – а точнее, дорогого стоит ваше спокойствие.

То есть, металлорукав более чем оправдан при монтаже кабеля в деревянных домах, складах, в производственных помещениях, где повышенный риск возгорания. А вот полиэтилен, как горючий материал, категорически не рекомендуется. Зато рекомендуется в большинстве других ситуаций.

Подробнее о преимуществах пластиковых труб

Чаще всего для их производства применяют ПВХ (поливинилхлорид), полипропилен, ПНД и ПВД (полиэтилен низкого или высокого давления соответственно), полиамид (самый высокий уровень устойчивости и цены). Производятся в двух типах — жесткие и гофрированные. Преимущества пластиковых систем:

  • живучесть (при правильной эксплуатации до 30-50 лет),
  • легкость самой конструкции, а также простота монтажа,
  • механическая прочность,
  • устойчивость к коррозии,
  • широчайший ассортимент размеров и крепежных аксессуаров.

Для простоты понимания, где и какие трубы целесообразны, распределим их по сфере применения.

Стойкость к горению — обязательное качество для электромонтажа внутри помещений

Гладкая труба из ПВХ

В основном для проводки внутри зданий прокладывают гофрированные и гладкие трубы из ПВХ (поливинилхлорида). Главное достоинство такого материала в том, что он не поддерживает горение. В том числе за счет герметизации с применением муфт в процессе монтажа. Горение невозможно там, где нет поступления кислорода.

Однако, ПВХ быстро разрушается и трескается под воздействием солнечных лучей, потому не применяется при внешних монтажных работах. А что применяется? Смотрите ниже.

Наружная электропроводка требует иных решений

Здесь не обойтись без труб из полиэтилена низкого давления (ПНД) или полиамида. Это материалы, устойчивые к морозам, влаге, агрессивным веществам и ультрафиолетовому излучению. Они защищают кабель при прокладывании от повреждений, выполняют функцию защиты от возгорания.

Гофра из ПНД с зондом для протяжки

Визуально подходящие для наружного размещения трубы производят в черном цвете, как минимально восприимчивом к разрушительному воздействию ультрафиолета.

А если закладывать в землю?

При закладывании в траншею лучше всего полиэтиленовая (опять-таки ПНД), причем двустенная (двухслойная). Зачем двустенная? Наружная гофра помогает достичь высокой прочности и способности выдерживать высокие нагрузки, а внутренняя ровная поверхность обеспечивает быструю и легкую протяжку кабеля по всей длине.

Двустенная защитная красная гофра в бухте

Часто трубы для закладки в землю выполняют в оранжевом или красном цвете, что не лишено смысла. Яркий цвет бросается в глаза и дает понять — здесь проложен кабель в трубах, не копать и не бурить!

В продаже встречается два вида: не армированные и армированные (более прочные, так как в их конструкции применяется стальная проволока). Вторые закладывают на участках с потенциально высокими нагрузками на сжатие. Что касается диаметров, при монтаже на коттеджных и дачных участках зачастую достаточно диаметра 40-50 мм, а для промышленных объектов вплоть до 200 мм.

Для удобства и наглядности соберу рекомендации в виде таблицы

Рекомендованные материалы труб в зависимости от способа электромонтажа

А вообще без трубы можно? Можно (конкретные условия читайте в ПУЭ), особенно если прокладывать в траншеях бронированные кабели с высокими гидроизоляционными характеристиками. НО нерационально: прокладывание простого кабеля в защитной трубе обойдется дешевле, чем спец бронированных марок.

Особенности методики

Преимущества монтажа в трубах

Как мы отметили во вступлении, электропроводка в трубах прокладывается тогда, когда необходимо защитить конструкции от возможного возгорания.

Впрочем, эта ситуация далеко не единственная, ведь у данного решения есть и другие плюсы:

  • Во-первых, трубчатый кожух (даже самый простой пластиковый, не говоря о стальном или медном) хорошо защищает проводники от механических повреждений. Это касается как проводов, проложенных в толще стены, так и кабелей под полом, потолком и за фальш-перегородками.

Обратите внимание! Очень часто в трубах прокладывают кабели за пределами дома, которые по тем или иным причинам нельзя убирать с поверхности под землю.

  • Во-вторых, в трубе изоляция проводника не испытывает эксплуатационных нагрузок и не подвергается воздействию агрессивных внешних факторов, в первую очередь влаги. Да и от крыс, которые довольно часто «организуют» замыкания, такой монтаж защищает неплохо.

Фальш-стены из гипрока хорошо горят, так что без кожуха монтировать проводку очень рискованно

  • Наконец, использование пустотелых трубчатых каналов позволяет легко демонтировать и заменять поврежденные проводники. При этом не приходится снимать отделку и вскрывать толщу стены: достаточно просто открыть ближайшую распределительную коробку.

Естественно, все эти преимущества можно реализовать лишь при условии правильного подбора труб и качественно проведенного монтажа всей системы.

Выбор материала

Для укладки скрытой проводки внутри трубчатых каналов могут использоваться самые разные материалы. У каждого из них есть как достоинства, так и недостатки, и главные из них мы постарались проанализировать в таблице ниже:

Материал трубыПлюсыМинусы
Пластик (ПВХ, полиэтилен, полипропилен)
  • Низкая цена.
  • Простота в обработке и монтаже.
  • Малая масса, оказывающая сравнительно небольшую нагрузку на несущие конструкции.
  • Диэлектрические свойства.
  • Устойчивость к коррозии под воздействием влаги.
  • Отсутствие конденсата.
  • Стойкость к воздействию кислот, щелочей и т.д.
  • Сравнительно небольшая механическая прочность (исключая усиленные модели).
  • Невысокая температура плавления.
  • Значительное температурное расширение.
Сталь
  • Высокая прочность.
  • Значительная термостойкость.
  • Отсутствие эксплуатационных и температурных деформаций.
  • Умеренная цена (можно использовать обычные водопроводные трубы).
  • Сложность в обработке.
  • Значительная масса.
  • Коррозия под воздействием влаги и сильных кислот/щелочей.
  • Электрохимическая коррозия.
  • Риск конденсатообразования при перепадах температуры.
  • Электропроводность, которая повышает риск замыкания при повреждении изоляции проводов.
Медь или латунь
  • Химическая инертность.
  • Простота в монтаже.
  • Презентабельный внешний вид, позволяющий проводить открытый монтаж.
  • Небольшая механическая прочность.
  • Термостойкость ниже, чем у стали.
  • Существенная теплопроводность, которая может привести к перегреву проводов.
  • Высокая цена.

Нужно отметить, что вся вышеприведенная информация справедлива в первую очередь для обычных труб.

В то же время сегодня для скрытой и полускрытой прокладки активно применяются гофрированные модели:

Металлическая гофра для кабелей

  • Для пластиковых разновидностей гофрированная форма обеспечивает существенное повышение механической прочности. Это происходит за счет изменения геометрии поперечного сечения – грани гофрированных частей выступают в качестве ребер жесткости.
  • Стальные гофороканалы также обладают преимуществом перед цельными трубами: использование стенок особой формы позволяет облегчить конструкцию без ухудшения механических характеристик путем уменьшения толщины металла.

Обратите внимание! Также эти кожухи легко гнутся с применением минимального набора инструментов, что существенно упрощает монтаж. Да и стоимость разводки снизится, поскольку для оформления поворотов не придется приобретать специальные фитинги.

  • Идеальным же решением с точки зрения надежности, простоты обустройства и экономии средств являются стальные гофрированные трубы в защитной пластиковой оболочке. Их использование дает возможность смонтировать разводку в кратчайшие сроки, при этом провода внутри каналов будут надежно защищены как от повреждений, таки от влаги.

Набор деталей для скрытой прокладки

Некоторые правила монтажа

Перед монтажом кабельной трассы из металлических тонкостенных труб для электропроводки, следует ознакомиться с такими правилами:

концы каждого отрезка изделий нуждаются в предварительной очистке от заусенцев и раззенковке; максимально допустимый угол изгиба стального канала составляет 90 градусов; существует ограничение на длину отрезков: до 10 метров в случае прямой трубы, до 5 метров – при наличии 2 изгибов; выполняя изгиб, важно следить за целостностью поперечного сечения изделия; металлический канал должен выполняться как часть СУП (системы уравнивания потенциалов).

В случае невозможности выполнения условия по выбору длины труб, согласно правилам, требуется установка протяжной коробки без дополнительных стыков.

Физическая суть СУП состоит в необходимости соединения всех проводящих частей в единую систему так, чтобы минимизировать либо вовсе исключить разность потенциалов между ними. Для этого в нее должны быть включены:

  • заземляющее устройство;
  • главная (Г) заземляющая (З) шина (Ш), смонтированная в щите (Щ) учета (У) электроэнергии (Э) либо вводном щите;
  • все элементы из металла конструкции постройки.

Если придерживаться указанных правил, то можно существенно облегчить монтаж и замену электропроводки.

Применение трубной продукции из металла

Когда используют металлические трубы для электропроводки, возможны трудности, связанные с протяжкой кабеля через них. Это можно решить несколькими способами. Самый простой из них – это вставить в канал стальную проволоку, к ее концу прикрепить кабель и потом втянуть его внутрь.

Если труба имеет большую длину, тогда в нее можно поместить шарик, к которому привязана прочная лента или нить. Чтобы сделать его передвижение легче, задействуют тальк. К концу ленты прикрепляют стальную проволоку и помещают в отверстие патрубок воздушного компрессора, после чего включают прибор. Шарик под давлением перемещается по каналу и втягивает за собой ленту или нить. Для нарезки изделия пользуются болгаркой или ножовкой.

Чтобы проложить электропроводку к розеткам и выключателям, выбирают продукцию, имеющую диаметр 20 миллиметров, для осветительных приборов –16 миллиметров,25 миллиметров для подсоединения распределительных или щитов и коробов и для межэтажных соединений –40 миллиметров. Протяженность каналов, как правило, составляет от 3 до 5 метров.

Нормы ГОСТа

Регламентируется бесшовная металлическая труба, предназначенная для электропроводки, по ГОСТу документом № 8732-78. Основным показателем для их ценообразования является вес. Также в ГОСТе имеется таблица, которая помогает правильно соотнести величину стенки и объем.

Толщина стенки, мм
Обыкновенные
Толщина стенки, мм
Легкие
Наружный диаметр, ммУсловный проход Dy, мм
2,82,3526,820
3,22,833,525
3,53,048,040
3,53,060,050
4,03,275,565
4,03,588,580
4,03,5101,390
4,54,0114,0100

На этапе строительства важно позаботиться о хорошей изоляции, в противном случае могут возникнуть серьезные проблемы.

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
