Крепежи для труб — примеры лучших изделий и приспособлений для монтажа металлических или полимерных труб

Если ваши монтажные работы дошли до таких предметов как трубы, то ненароком встает вопрос об их креплении как друг с другом, так и к поверхности. Решение этого вопроса кроется в обычных изделиях, которые специально предназначены для этих целей, – хомутах. С их помощью можно не только соединять трубы между собой, но и монтировать их в потолок, на пол и даже к стене. В нашей статье вы можете посмотреть фото крепежа для труб.

Факторы для выбора креплений

Самый важный критерий, определяющий выбор владельца или мастера, это вид самого трубопровода.

Как выбрать крепеж для труб:

• Материал, из которого изготовлены основные детали. Для пластиковых труб потребуются более качественные крепежи, предотвращающие повреждение наружного покрытия. Но для обустройства дома и частного двора могут применяться и металлические, чугунные (особенно, в домах старой постройки), трубы из асбестоцемента.
• Расположение трубопровода (по поверхности земли, под землей, под водой).
• Для уличных конструкций важно знать особенности рельефа и климата. Например, металлические хомуты могут быстро повредиться от воздействия грунтовых вод, которые близко подходят к поверхности почвы.
• Очень важно знать, что будет перемещаться по трубам (газ, вода, канализационные отходы). Немаловажное значение имеет давление внутри трубопровода, создаваемое при перемещении вещества.

При выборе крепления труб к стенам мастера всегда должны учитывать свойства подлежащего материала (его качественный состав, прочность, наличие строительных дефектов).

Определение и виды трубопроводов

Базовым стандартом прокладки трубопроводов считается ГОСТ 32569-2016. Документ действует с начала 2015 года и содержит требования к стальным технологическим трубопроводным сетям. Применительно к аналогичным сооружениям промышленных предприятий до сих пор актуален ГОСТ 14202-69, принятый еще в СССР и действующий с 1971 года.

В соответствии с нормативной базой, под трубопроводом понимается инженерное сооружение линейного типа, которое предназначено для перемещения жидкостей или газов, реже –сыпучих веществ. Транспортирование происходит за счет давления или перепада высот.

Основные конструктивные элементы линейного сооружения:

• непосредственно трубы;
• узлы соединения труб в единую систему;
• арматура, которая используется для управления движением газа или жидкости;
• крепеж, функция которого – фиксация к несущей поверхности или конструкции.

Выбору крепежа способствует определение вида трубопровода. Для классификации сооружений используются разные признаки:

• материал производства – металлические (сталь, чугун), пластиковые (полиэтилен, ПВХ и другие схожие по характеристикам материалы), железобетонные и асбестоцементные;
• способ прокладки – наземные, подземные, подводные и плавающие;
• вид перемещаемого вещества – вода (отопление, водоснабжение, канализация и дренаж), газ (газоснабжение), нефть и нефтепродукты, пар;
• масштаб – магистральные (на дальние расстояния), технологические (внутри здания или комплекса зданий), коммунальные (от поставщиков коммунальных услуг к потребителям), машинные и судовые (внутри транспортного средства);
• температура рабочего вещества (холодные, средне- и высокотемпературные);
• давление, которое создается в трубе (низкое, среднее и высокое);
• назначение – газо- и водоснабжение, канализация, отопление;
• тип и масштаб объекта – многоквартирный или частный дом, промышленное предприятие, коммунальные системы населенного пункта.

В большинстве ситуаций – для любых трубопроводных систем промышленных предприятий, коммунальных служб и многоквартирных домов – требования к крепежу регламентируются указанными выше ГОСТами. От подрядчика требуется выбрать поставщика или производителя изделий. Обычно для этого используется финансовый критерий.

При прокладке инженерных сетей частного дома вопрос комплектования трубопровода решается исполнителем или заказчиком работ самостоятельно с учетом большого количества разных параметров.

Достоинства металлических креплений

Сегодня наиболее известны два типа крепежей, используемых для организации трубопровода: выполненные из металла и пластика.

К преимуществам металлических приспособлений относят:

1. Особенную прочность. Наиболее популярны крепления из стали, обладающие устойчивостью к действию влаги, абразивных составов и химически агрессивных растворов.
2. Обширная область применения. Металлические крепежи используются для всех типов трубопроводов, независимо от их назначения.
3. Широкий выбор типов креплений. Это могут быть хомуты, скобы различных форм, кронштейны, анкера, шпильки, болты.
4. Возможность ремонта детали.

Отдавая предпочтение металлическим конструкциям, владелец дома или дачи выбирает высокое качество и долговечность применения. Однако, большой вес и отсутствие пластичности являются существенными недостатками железных деталей.

Кроме того, некачественный производитель может нарушать технологию изготовления креплений, что приведет к коррозии, быстрому разрушению детали.

Преимущества пластикового крепления

Современная альтернатива металлическим деталям – это крепежи, выполненные из пластика. В производстве используется универсальный ПВХ, полистирол и полипропилен.

К достоинствам данных приспособлений относят:

1. Прочность, которая чуть уступает металлическим деталям.
2. Малый вес конструкции, что существенно снижает нагрузку на трубы и подлежащую стену.
3. Длительный срок эксплуатации, который ничуть не уступает металлическим деталям.
4. Огромный выбор доступных форм креплений (анкера, скобы, кронштейны).

Кроме того, подобные изделия весьма удобно перевозить, например, доставляя детали на дачу. Все этапы строительных и монтажных работ легко проводить с использованием пластиковых креплений.

Преимущества хомутов для крепления труб

Важное значение для проведения ремонтных работ имеет форма крепежа, которую соотносят с видом и размером трубопровода. Одни из наиболее популярных видов крепежей для труб на сегодня – это хомуты.

К особенностям хомутов относят:

1. Данная деталь может быть изготовлена из пластика или иметь металлическую основу. По своему назначению делятся на опорные, обжимные и направляющие типы конструкции. Хомуты в монтажном деле относятся к универсальным видам креплений, поскольку используются для самых различных труб, различного диаметра, давления, назначения. Роме того, хомуты могут дополнительно снабжаться шпильками, лентами, клипсами и многими другими строительными приспособлениями.
2. Установка хомута не требует никаких особых знаний и опыта.
3. Как правило, хомут располагают в скрытых нишах, в трубопроводах под стенами и напольным покрытием. Причина подобного выбора кроется в непрезентабельном виде детали.
4. Классический хомут имеет два кольца, шпильку с крепежом, дюбель для монтажа к стене.

Для самостоятельного монтажа необходимо провести разметку, отметить точки расположения дюбеля, просверлить намеченные точки. Первым монтируют дюбель, затем устанавливают хомут. В последнюю очередь монтируют трубы и фиксируют их с помощью двух колец.

Как соединить

Помимо основных крепежных изделий, нужно и вспомогательные, которые будут служить для соединения всей конструкции в единое целое:

1. В деревянную поверхность можно забивать гвозди. Также используются прокладки или шайбы, чтобы упрочнить все;
2. Болты, винтовые изделия – подходят для крепежа, если есть винтовая резьба. Любой вид крепежа можно фиксировать с помощью них. Они простые в работе и универсальные;
3. Саморезы или шурупы – первый вариант универсален, второй чаще ввинчивают на дерево;
4. Дюбели – служат для того, чтобы закрепить шуруп или саморез;
5. Гайки или шайбы – иногда предусмотрены проектирование системы трубопровода, так что их нужно обязательно использовать. Усиливают надежность крепежа и его герметичность.

Преимущества использования клипс

Для крепления пластиковых труб в доме, в ванной комнате или санузле широко применяются клипсы. Такие сантехнические крепежи для труб могут быть одинарные и двойные, и обладают некоторой долей эластичности.

Подобный факт позволяет использовать детали для удерживания холодных и горячих труб.

Процесс монтажа ничуть не отличается от установки хомута, но для фиксации трубы понадобится сделать некоторое усилие. Признаком успешной установки служит характерный щелчок.

Советы по выбору

Выбирают держатели таким образом, чтобы внутренний диаметр клипсы соответствовал наружному сечению отвода, а крепеж плотно прилегал к его поверхности.

При выборе состыкованной ленты клипс обращают внимание на то, чтобы она не рассыпалась при малейшем прикосновении.

Нередко попадаются изделия с защелками, которые не выдерживают и двух-трех действий по открыванию и закрыванию.

Примерная цена

Стоимость держателей для пластиковых труб начинается от полутора рублей и зависит от наличия на клипсе или в её комплекте таких атрибутов, как защелка и дюбель, одинарный или парный узел. Во всяком случае ваш семейный бюджет от их приобретения не пострадает.

Кронштейн для фиксации труб

Кронштейн изготавливается из различных металлических сплавов, и относится к наиболее надежным креплениям для труб.

Данная деталь представляет собой консоль с крепежным винтом, позволяющую фиксировать трубу на некотором расстоянии от подлежащей стены.

Использование кронштейна допустимо для труб горячего водоснабжения, где необходима возможность расширения удерживающей конструкции. Благодаря своей форме и надежности фиксации, кронштейны широко применяются для удерживания трубопровода на стене, на полу, на стенах.

Как осуществляется крепеж клипсами

Крепежные работы с клипсами отличаются простотой. Их может проводить и человек неискушенный в ремонтных делах.

Начинают рабочий процесс с разметки разводки и точек размещения держателей. Для этого используют уровень, большую линейку и строительный карандаш.

В отмеченных точках просверливают отверстия перфоратором, используя бур с размером диаметра под применяемые дюбеля.

Далее держатели прикрепляются саморезами через вставленные в отверстия дюбеля.

Трубы защелкивают с небольшим усилием в пластмассовые клипсы и получают надежно закрепленную конструкцию.

Рекомендуемый шаг крепления

Расстояния между точками крепежа, называемое шагом крепления, должно составлять примерно 100 см при прокладке труб отопления, 110 см – водопроводной системы.

Если пластиковые трубы имеют диаметр от 110 см, шаг составит 160 см и 190 см соответственно.

Якорная скоба

Новинка, позволяющая фиксировать две рядом расположенные трубы, существенно облегчила задача мастерам и владельцам новых домов.

Скоба представляет собой дюбель и две пластиковые скобы, по форме напоминающие якорь. Подобная деталь предназначена для удерживания только труб под теплый водяной пол.

Конструкция

Большая часть крепежа производится и из металла, и из пластика. Область использования, характеристики и критерии выбора определяются конструкцией изделий.

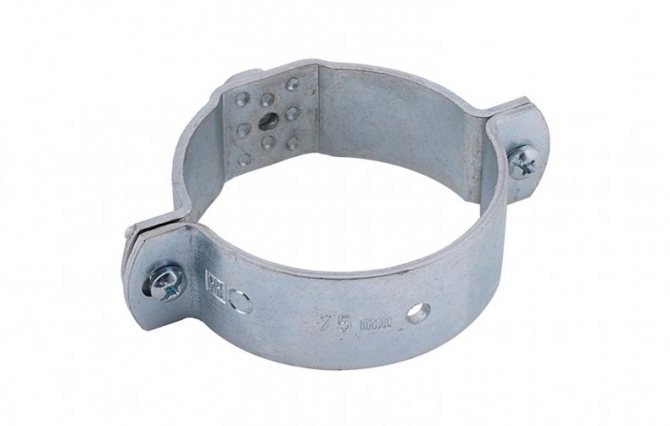

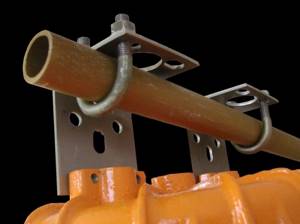

Хомут

Самая распространенная разновидность крепежа. Выпускается из металла или пластика. Производится трех видов – опорные, обжимные, направляющие. Популярность хомутов в качестве крепежа объясняется рядом факторов:

• универсальность. Применяются для прокладки трубопроводов любого диаметра и назначения;

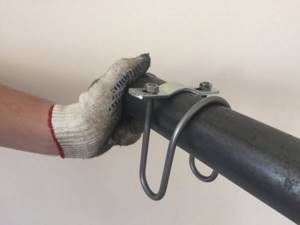

• разнообразие. С точки зрения конструкции различают несколько видов хомутов – U-образные, с фиксирующей шпилькой, клипсы, ленты и другие;
• простота монтажа в сочетании с хорошими эксплуатационными свойствами, включая надежность, долговечность, практичность;
• низкая цена изготовления.

Единственным заметным недостатком хомутов становится непрезентабельный вид. Это сводит к минимуму монтаж в жилых помещениях и на виду.

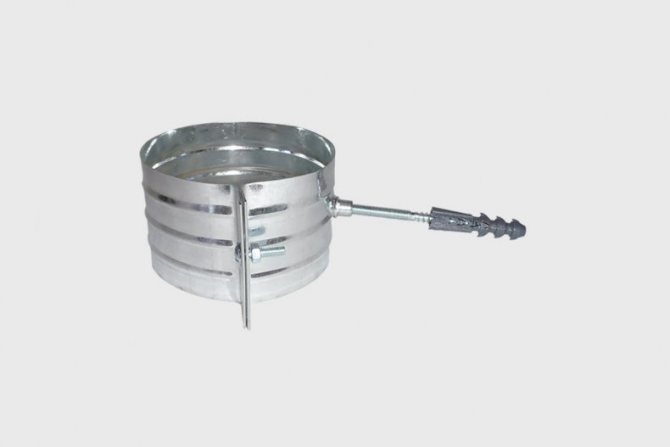

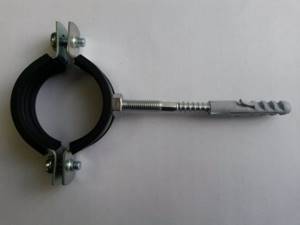

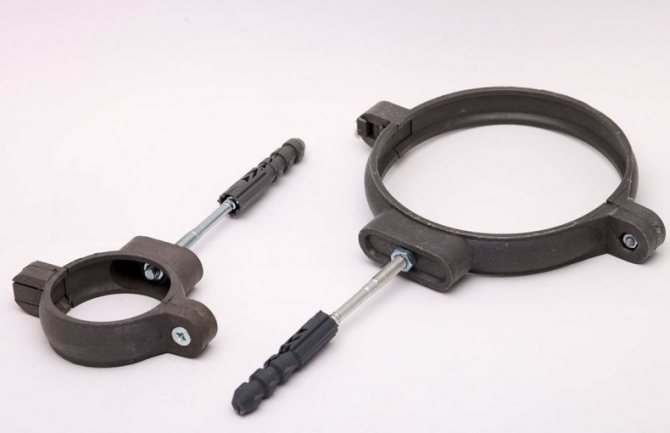

Стандартная конструкция хомута включает три элемента:

• два полукруглых кольца. Комплектуются прокладками из резины и соединительными болтами. Предназначены для фиксации труб;
• шпилька с креплением. Приваривается к одному полукольцу. Базовая функция – фиксация хомута к несущей поверхности или конструкции;
• пластиковый дюбель. Используется в том случае, если трубопровод крепится к кирпичной или бетонной стене.

Технология установки включает следующие этапы:

1. Разметка точек размещения на несущей конструкции.
2. Сверление отверстий под дюбель или другой соединительный крепеж.
3. Монтаж дюбеля.
4. Установка хомута.
5. Монтаж трубы.
6. Работы по креплению и фиксации трубы двумя полукольцами с помощью соединительных болтов.

Изготавливается из полистирола, реже — других пластмасс с аналогичными технико-эксплуатационными свойствами. Обычно используется при прокладке сетей водоснабжения. Фиксация происходит защелкиванием, то есть вставлением трубопровода внутрь клипсы. При этом прикладывается усилие, так диаметр трубы несколько меньше входного расстояния.

Различают два вида клипс – одинарные и двойные. Второй вариант предназначен для водопровода, когда рядом проложены две трубы – горячего и холодного водоснабжения. С помощью специальных соединительных элементов клипсы складываются в конструкцию для любого количества параллельно расположенных труб.

По конструкции клипсы делятся на:

• разборные. Имеют вид скобы, которая крепится к несущей поверхности саморезом или дюбелем;
• цельные. Дюбель выступает частью конструкции. Такой вариант несколько дороже, но удобнее в работе.

Порядок прокладки труб с фиксацией клипсами выглядит так:

1. Разметка положения крепежа.
2. Сверление отверстий под соединительный элемент (дюбель).
3. Установка дюбеля и клипсы.
4. Фиксация трубопровода защелкиванием клипсы.

Кронштейн

Разновидность настенного, напольного и потолочного крепления. Применяется в сетях горячего водоснабжения и отопления, эксплуатация которых допускает линейное расширение трубопровода при нагревании. Предусматривает свободную фиксацию трубы.

Кронштейн представляет собой опорный элемент в виде консоли, позволяющий закрепить трубопровод на некотором расстоянии от поверхности несущей конструкции. Изготавливается из металла или пластика. Часто используется в комплекте с другими крепежными элементами – опорами, подвесками, хомутами.

Зажим

Устройство зажима напоминает клипсу. Отличие состоит в закрытости конструкции. Удержание трубы происходит не защелкиванием, а надежной фиксацией с помощью специального зажима с резьбовым соединением.

Различают два типа зажимов. В первом фиксация трубы и дюбеля в стене происходит с применением одного самореза, во втором – для этого предназначены два соединительных элемента.

Основная область практического использования подобных зажимов – металлопластиковые трубопроводы. Единственным отличием технологии монтажа от описанного для клипс становится необходимость предварительного открытия фиксатора и последующего закрытия на финальной стадии установки.

Дюбель-крюк/якорная скоба

Дюбель-крюк представляет собой дюбель с одним или двумя крюками на внешнем конце, которые предназначены для удержания труб. Отличие якорной скобы состоит в использовании для крепления хвостовика определенной формы, напоминающей якорь и удерживающейся в несущей конструкции за счет зазубрин.

Дюбель-якорь относится к универсальным типам крепежа. Якорная скоба предназначена для фиксации трубы к теплоизоляционному материалу и имеет узкую область практического применения – монтаж теплых водяных полов. Изготавливается из ударопрочного полистирола, что объясняется особенностями монтажа и условий эксплуатации.

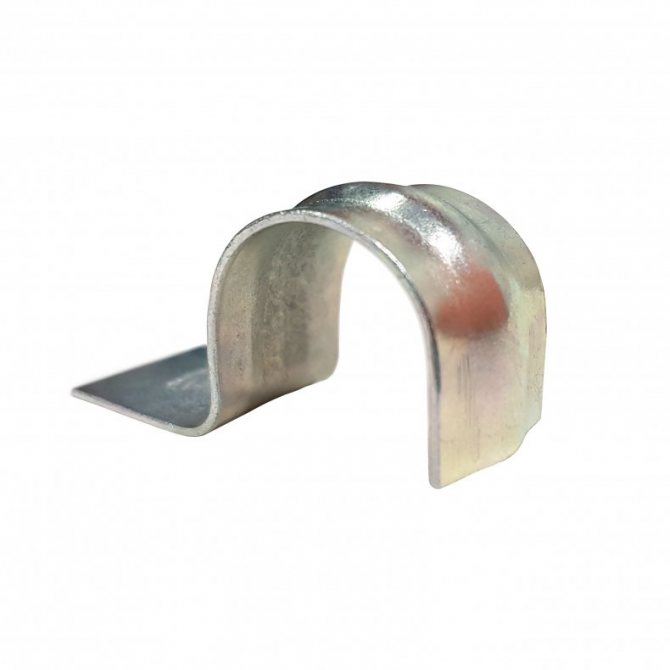

Скоба

Выпускается в нескольких вариантах, обычно – из оцинкованной стали. Самые популярные виды скоб – однолапковая (для минимальных нагрузок), двухлапковая (стандартная конструкция) и Р-образная (применяется для гибких трубопроводов в виде шлангов или гофров).

При необходимости скоба комплектуется прокладкой из резины. Наличие дополнительного элемента минимизирует вибрации, возникающие при работе трубопровода, и надежнее фиксирует его к несущей поверхности.

Соединительный крепеж

Отдельного рассмотрения заслуживают крепежные изделия, которые предназначены для соединения отдельных элементов в единую систему и удержания в несущей конструкции. Обычно с подобной целью используются:

• гвозди. Экзотичный вариант. Применяется для крепления к деревянным поверхностям. В качестве дополнительных элементов используются резиновые шайбы и прокладки;
• винты, болты. Классический вид резьбового соединения. Активно применяется для любых типов крепежа. Плюсы – доступность, универсальность, предельная простота конструкции, надежность. В виде дополнительных элементов комплектуются шайбами, прокладками, гроверами;
• шурупы, саморезы. Первый вариант используется для деревянных поверхностей, второй – универсальный и имеет более широкую область практического применения. Часто комплектуются прокладками, шайбами и другими элементами для увеличения герметичности и надежности узла;
• анкеры, дюбели. Используют схожий принцип фиксации. Внутри несущей конструкции устанавливается элемент (в виде конической гильзы для дюбеля, произвольной формы для анкера), к которому крепится шуруп, саморез или другие соединительные элементы;
• резьбовые шпильки. Изготавливается в виде прямого металлического штыря, на поверхности которого нарезается резьба – полностью или частично. Монтаж происходит с помощью гаек. Один из самых популярных видов соединительного крепежа. Изготовление качественных изделий требует грамотной организации производства и использования высокоточного оборудования. Прежде чем заказать резьбовые шпильки, нужно убедиться в квалификации производителя или поставщика;
• клепки. Применяются для прокладки трубопроводов нечасто. Используют безударный принцип фиксации с помощью специального инструмента и одностороннего монтажа;
• гайки, шайбы, прокладки, гроверы. Специальные фиксирующие элементы: основной (гайки) и дополнительный (остальные). Применяется для повышения надежности крепежного узла, а также увеличения герметичности стыков отдельных элементов. Часто установка дополнительных элементов выступает обязательным требованием ГОСТов и технических регламентов по прокладке трубопроводов.

Сегодняшний в России реализуется самый разный крепеж для прокладки трубопроводов. Разобраться самостоятельно в видах и типоразмерах изделий далеко не просто. Самый простой способ приобрести подходящий крепеж – обратиться к профессионалам, которые давно и продуктивно занимаются выпуском и поставкой продукции.
