Приобретая полиэтиленовые трубы для устройства коммуникационных систем в домашних либо производственных целях, вы можете увидеть нанесенную на них маркировку с набором различных данных о конкретном изделии. Она содержит:
- информацию об изготовителе трубы,
- номера стандартов ГОСТ, в соответствии с которыми она изготавливалась,
- сокращение «ПЭ», означающее, что трубы сделаны из полиэтилена – термопластичного полимера углеводорода «этилен», и его марку (ПЭ-100, ПЭ-80 и т.п.),
- диаметр изделия и толщину материала его стенок,
- а также аббревиатуру SDR с определенным индексом.
В этом случае SDR полиэтиленовых труб является прочностной величиной, по которой можно наиболее точно определить возможности трубных изделий.

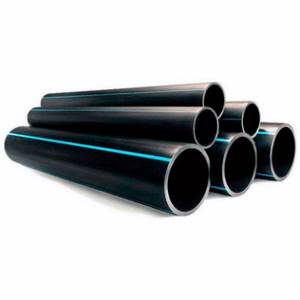

Маркировка Труба ПЭ
Маркировка Труба ПЭ указывает на то, что сырьем для производства послужил полиэтилен (ПЭ), полученный путём полимеризации этилена, обладающий высокими термоизоляционными и диэлектрическими свойствами.
Трубы ПЭ обладают гибкостью, прочностью, также они не токсичны, что позволяет использовать их при проведении водопровода (в том числе и питьевого).
Достоинства труб ПЭ:
- трубы из полиэтилена не реагируют на щелочные препараты, соляную кислоту, бензин, спирт, различные масла;
- устойчивы к ударам, не крошатся при минусовых температурах, стенки труб паронепроницаемы;
- лёгкий и простой монтаж путём горячей спайки. При грамотной эксплуатации может функционировать несколько десятков лет;
- гладкая внутренняя и внешняя поверхность не подлежит коррозии растворёнными в воде солями, органическими растворителями, бактериями и микробами, не имеют известкового нароста;
- повышенная пропускная возможность по сравнению с металлическими изделиями;
- высокий коэффициент линейного расширения полиэтилена позволяет стенкам трубы растягиваться в случае, если зимой там замёрзнет вода;
- полиэтиленовые трубы не требуют теплоизоляции.
Какие ещё характеристики нужно учесть
Помимо SDR не лишним будет узнать вес 1 погонного метра. Так вы сможете рассчитать объём трубы, что поможет вам заказать транспортное средство нужной кубатуры.
Полиэтилен. Обратите внимание, что выбирая трубу по СДР, вы должны знать марку полиэтилена, из которого изготовлена труба. Сегодня большинство производителей используют ПЭ 100. Новейшее сырье обладает улучшенной структурой и повышенной плотностью, что обеспечивает продолжительную эксплуатацию готового изделия.
ГОСТы и ТУ. Трубы ПЭ изготавливаются по ГОСТ в том случае, если они будут использоваться в напорных сетях, транспортирующих питьевую и хозяйственную воду. Отличить такую трубу можно по синим полосам, нанесённым вдоль корпуса. Кстати, жёлтые полосы используют для маркировки газовых ПЭ труб. Общепринятым ГОСТ для водопроводных труб является 18599-2001. Что касается ТУ (технических условий), то здесь ситуация другая. Нет единого предписывающего документа, каждый производитель создаёт его самостоятельно. Конечно, не из «воздуха», а руководствуясь допусками всё того же ГОСТ.
Форма выпуска. Традиционно полиэтиленовые трубы делают в отрезках и бухтах. Первые представляет собой хлысты длиной 6, 16 метров. Бухты — это смотанные в рулон трубы малых диаметров (от 10 до 63 мм). Остальные типоразмеры поставляются в отрезках. Информация об этом обычно содержится в описании, либо её сообщает менеджер в ходе телефонного разговора.
Маркировка SDR

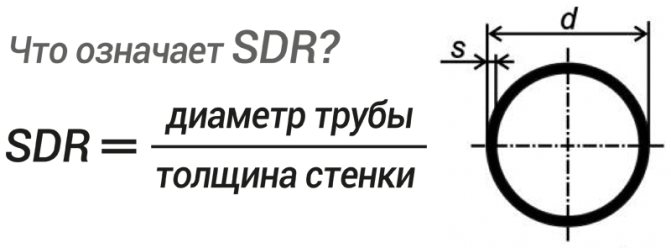

SDR (Standart Dimension Ratio) представляет собой отношение наружного диаметра полиэтиленовой (или любой другой) трубы к толщине ее стенки.
Таким образом, с увеличением показателя SDR истончается стенка трубы, и наоборот, толщина стенки растет с уменьшение показателя, т.е. чем больше значение SDR, тем тоньше труба.
Раньше показателем эксплуатационных характеристик полиэтиленовых труб был норматив MRS (Minimum Required Strength), показывающий минимальную нагрузку, при которой трубы останутся целыми и неповреждёнными.
ГОСТ 18599-2001, который имеет название «Трубы напорные из полиэтилена», регламентирует качество труб и описывает их основные технические параметры, в том числе диаметры полиэтиленовых труб.
Классификация электросварных фитингов
Существует несколько разновидностей таких фитингов, как электросварные муфты для полиэтиленовых труб, их размеры варьируются от 2 до 31,5 см.
По своим характеристикам электросварные муфты для полиэтиленовых трубок независимо от размеров отличаются друг от друга. Одни используются для герметизации водопроводной системы, другие – газовой.
Однако на сегодняшний день уже выпускаются электросварные изделия универсального вида, которые можно использовать трубопроводах любого назначения.
Видео 2
Область применения
Большую область применения охватывают электросварные муфты для полиэтиленовых труб. Размеры чаще всего используют от 2 до 11 см. Они являются незаменимым элементом во время монтажа трубопроводных систем любого назначения и проведения инженерных конструкций.
В основном муфта ПЭ100 используется при выполнении ремонтных работ в тесных условиях, к примеру, в траншее.
Из-за минимального количества времени, которое нужно для их сварки, изделие ПЭ100SDR11 является идеальным решением для ликвидации аварийных ситуаций.
Также ее используют во время монтажа ветвистых трубопроводных систем и при создании дополнительных веток от уже смонтированного водопровода.
И в любых других случаях, когда осуществление сварочного соединения встык осуществить нет возможности.
Видео 3
По технологии установки ПЭ100 SDR11 может выполняться в большом диапазоне температурных режимов, что позволяет осуществлять монтажные и ремонтные работы и в зимнюю стужу и в летнюю жару.
Правильный выбор электросварных фитингов
Сегодня на строительном рынке можно увидеть огромный ассортимент электросварных муфт ПЭ от разных производителей
Изначально стоит обратить внимание на отзывы покупателей и рекомендации профессионалов
Видео 4
При правильной установке по всем ГОСТам и нормам муфты для полиэтиленовых трубопрокатных изделий служат верой и правдой долгие годы. Используя данные фитинг, в итоге, образуется однородная герметичная конструкция.
Главное помнить, что на итоговый результат влияет, как качество соединительного элемента, так и сварочного аппарата.
Трубы ПЭ 80 SDR 21
Трубы низкого давления, применяемые в частном домостроении при проведении безнапорной канализации в небольшом одноэтажном строении, а также питьевого водопровода. Для создания напорных водных систем в высотных зданиях они не пригодны, потому что тонкие стенки не выдержат такой большой нагрузки. Также их нельзя закапывать в землю, давление грунта чревато аварией.
Маркировка SDR 21 говорит о том, что при постоянной нагрузке в 6 атмосфер при температуре воды в 20°С трубы будут бесперебойно служить до 50 лет. Они начинают деформироваться при температуре воды свыше +40°С.
Трубы ПЭ 80 SDR 17
Труба полиэтиленовая SDR 17 отличается средним значением соотношения наружного диаметра выпускаемых на сегодняшний день труб к толщине их стенки. Трубы ПЭ 80 SDR 17 рекомендованы к применению в очень широком диапазоне. Для систем водопровода, предназначенных для подачи питьевой воды, для водопроводов хозяйственного назначения от сооружений, где производится водоочистка, до потребителя, также для монтажа оросительных систем.
Выбор этих труб для монтажа коммуникаций малоэтажного дома считается оптимальным, так как при их монтаже будет обеспечена высокая прочность, легкость трубопроводов, а затраты на приобретение материала будут сравнительно невысокими.
При температуре воды 20°С трубы выдержат нагрузку в 8 атмосфер. Он хороши в частном домостроении, однако для высотных домов такие трубы не пригодны.
Области применения в быту труб из полипропилена (ПП) и их эксплуатационные параметры
Полипропиленовые трубопроводы, соединяемые методом пайки, находят широкое применение в бытовом хозяйстве для прокладки внутренних коммуникаций холодного и горячего водоснабжения, отопления, а также снаружи в кессонных колодцах скважин.
Различают три основные разновидности полипропиленовых труб: из обычного рандом сополимера PP-R, армированного стекловолокном и алюминиевой фольгой. Более современные разработки ведущих мировых производителей из термостабилизированного или армированного базальтовым волокном ПП намного дороже традиционных и встречаются на рынке не так часто.
Трубы ПЭ 80 SDR 13,6
Трубы ПЭ 80 SDR 13,6 являются трубами низкого давления и рекомендованы к использованию при монтаже трубопроводов, транспортирующих холодную питьевую воду, для различных нужд в загородных домах, а также трубы позволяют перемещать жидкие пищевые продукты (вино, сок, молоко). По сравнению с чугунными или стальными трубами, полиэтиленовые аналоги гораздо прочнее, при этом они лёгкие и монтируются путём горячей спайки.
Они принадлежат к категории изделий из полиэтилена низкого давления, что делает их самыми прочными среди марки ПЭ-80. Ведь её рабочим давлением можно считать 10 атмосфер. Стенки трубы способны выдержать диапазон температур от -40°С до +60°С, поэтому могут эксплуатировать в северных широтах.
Общие отличия
На данный момент выпускаются полиэтиленовые трубы с SDR от 6-ти до 41, для которых возможны нагрузки, представленные в следующей таблице по «классам давления»:
| SDR 6 | SDR 7,4 | SDR 9 | SDR 11 | SDR 13,6 | SDR 17 | SDR 17,6 | SDR 21 | SDR 26 | SDR 33 | SDR 41 |
| 25 атм | 20 атм | 16 атм | 12 атм | 10 атм | 8 атм | 7 атм | 6 атм | 5 атм | 4 атм | 4 атм |
Таким образом, стандартный размерный коэффициент может использоваться при определении назначения трубы для конкретных систем – напорных и безнапорных, а именно:
- Трубы с индексом SDR 26-41 применяются для безнапорных (самотечных) канализационных отводов;
- С показателями 21-26 уже могут использоваться для внутридомового слабонапорного водообеспечения малоэтажек;
- Изделия, индексированные показателем от 11-ти до 17-ти, могут послужить для постройки слабонапорных водопроводных и оросительных систем;
- Трубы с SDR выше менее 9-ти подойдут для напорных систем, предназначенных к подаче воды, устройству напорных канализационных коллекторов и даже газопроводов.
ПЭ 100 SDR 26
Для производства таких труб используется полиэтилен ПЭ100, отличительными качествами которого являются высокая плотность, благодаря чему трубы из этого материала превосходят изделия из ПЭ80 по многим показателям, в том числе долгосрочной прочности и устойчивости к растрескиванию.
Это трубы используются для транспортировки хозяйственной и питьевой воды в городских условиях и за городом, также использовать в системах канализации, при проведении артезианских скважин, создании мелиорационной системы. На фабриках и заводах они послужат для подачи молока, сока или вина.
Кроме того, качественные показатели материала позволили значительно снизить толщину стенок изделия, что облегчило его вес, но при этом их пропускная способность выше на 10-15%. Рабочим давлением можно считать 6,3 атмосферы.
Марки полиэтилена
Марка ПЭ 80, ПЭ 63, ПЭ 100 соответствует прочностному показателю MRS 8; 6,3 и 10, т. е. означает минимальную длительную прочность полиэтилена, из которого изготовлены данные трубы. Трубный полиэтилен этих марок получают из жесткого полимера с линейным строением и высокой степенью кристалличности. Данные изделия обладают хорошей стойкостью к большей части неорганических и органических кислот, нефтеуглеродам, щелочам, соли и т. д.
Полиэтилен марок ПЭ 100, ПЭ 80 и ПЭ 63 получил широкое распространение в настоящее время, его основной отличительной чертой является плотность, прочность и конечно стоимость.
Выпускается и труба ПЭ 32 SDR, ее качество регламентируются ГОСТом 18599-2001, сферой ее использования является водоснабжение (при номинальном давлении 2,5 атм.) и канализация.
Создается впечатление, что ПЭ 100 самая надежная, стойкая и более дешевая марка полиэтилена, на самом деле каждая из этих марок имеет свое индивидуальное применение.
Газопроводная труба
Кроме того, такие трубы имеют визуальное отличие в зависимости от назначения. Например, трубы с голубой (синей) полосой используются для устройства питьевого водопровода, а изделия с желтой полосой применяют для прокладки газопровода.
Труба ПЭ 100
Для нее характерно высокое рабочее давление, максимальный предел прочности и устойчивость к механическим воздействиям. Для ее изготовления применяют сертифицированное сырье. Качественные характеристики дали возможность уменьшить толщину стенок этой продукции и снизить ее вес. Трубы этой марки чаще всего используют для следующих целей:
- монтаж водопроводов и газопроводов;
- устройство трубопроводов для подачи пищевых продуктов в жидком виде (соки, молоко, вино, пиво и т. д.).
Процесс монтажа ПЭ трубопровода
Труба ПЭ 80
Эти изделия износостойки, довольно легки, для их изготовления используется пластик среднего давления. Трубы этой марки относятся к трубам низкого давления, основное предназначение которых состоит в монтаже слабонапорной и безнапорной канализации в многоквартирных жилых домах. Кроме того, их можно использовать для устройства напорного водоснабжения малого диаметра на небольшой по площади территории.
Изделия сертифицированы и могут быть использованы по назначению.
Труба ПЭ 80
В то же время специалисты не советуют их использовать в ряде случаев. Из-за небольшой толщины стенки не рекомендуется вести монтаж газопровода и магистрального трубопровода из таких изделий.
Труба ПЭ 63
Полиэтилен этой марки имеет в своем составе в основном молекулы этилена, для него характерна кратковременная прочность, в тоже время он склонен растрескиваться и разрушаться. В силу указанных характеристик он реже применяется в гражданском и промышленном строительстве для устройства дренажных систем дорожных коммуникаций, подвалов зданий, фундаментов и площадок.
Эти трубы находят применение при прокладке электрических кабелей и оптико-волокнистых линий, где они используются в качестве футляра для инженерных коммуникаций. Иногда применяются данные трубы в сельском хозяйстве, с их помощью организуется водоотвод влаги c переувлажненной местности и болот.
ПЭ 100 SDR 21
Трубы ПЭ 100 SDR 21 применяют для строительства водопроводов. Проходя по трубам этого вида, вода сохраняет свои вкусовые качества и характеризуется отсутствием посторонних запахов. Их нередко применяют не только в загородном строительстве, для создания мелиоративных и оросительных систем, при проведении загородного водопровода. Полиэтилен высокой прочности способен выдержать большой напор, и трубы ПЭ 100 SDR 21 могут применяться как элемент системы холодного водоснабжения в высотных домах.
Эти трубы обладают прекрасными показателями прочности, и идеально подходят в качестве водопровода. Они совместимы с металлическими трубами (сталь, чугун) при использовании специальных переходников. Процессы коррозии, другие виды разрушения и засоры таким трубам не страшны. При постоянной температуре воды +20°С трубы смогут выдержать давление в 8 атмосфер.
ПЭ 100 SDR 17
Трубы с пометкой ПЭ 100 SDR 17 являются трубами нового поколения. Их особенностью являются уникально высокие показатели прочности, что оказывает значительное влияние на усиление эксплуатационных характеристик труб из полиэтилена. Они хорошо переносят постоянное давление в 10 атмосфер.
Трубы этого вида рекомендованы к использованию в системах напорного водоснабжения и газопроводах. При этом такие трубы считаются идеальными для монтажа трубопроводов, имеющих большое поперечное сечение. При изготовлении труб этого вида оказывается весьма существенной экономия материала в связи с возможностью уменьшения толщины стенки при сохранении высокой прочности изделия. Технические характеристики таких труб позволяют их широкое использование при строительстве трубопроводов, отличающихся большой протяженностью.
Советы, как выбирать
ПНД – оптимальный выбор для монтажа в грунте или цокольных помещениях без ультрафиолетовых лучей, резких скачков температуры и механических колебаний. При выборе вида, размера труб руководствуются назначением и условиями эксплуатации. Сначала определяют назначение трубопроводов – напорные и безнапорные, герметичные или нет. Силовые, телефонные или интернет-сети прокладывают в кожухах из трубок большего размера, нередко эти трубопроводы не герметизируются.
Второй важный фактор – рабочее давление в водопроводе или давление грунта на безнапорные сети. От этих факторов зависит выбор конструкции трубы (гладкостенная, гофра, гофра двухслойная, раструбная). Кроме того, учитывают температурный режим – перегрев земли летом, промерзание зимой.
Выбор параметров трубы для канализации зависит от веса вышележащего слоя грунта. Если глубина залегания больше 5–6 м или канализация находится под площадкой для автомобилей, используют гофрированные двухслойные трубы с большой кольцевой жесткостью. Гофру применяют и при глубокой закладке водопроводов, большом слое стяжки над системой теплого пола.
При выборе материалов в магазине лучше выбирать товар известных брендов. Гофра однозначно лучше импортного производства. Гладкостенные трубы можно выбирать и отечественных производителей.
Примерная цена и лучшие производители
Лучшие отечественные , «Казаньоргсинтез», «ТехСтройПолимер», «ПолиПластик», «БалтЭнергосистемы». Импортных производителей множество, но качество импортных труб ПНД ненамного выше отечественных, а вот цена существенно отличается. Определять наличие и цены труб иностранных производителей нужно отдельно по каждому региону: ассортимент и цены очень разные!
Цена ходовых изделий отечественного производства:
- 1 м гладкостенной водопроводной трубы Ø 32 мм стоит от 50 мм, Ø 40 мм – от 70 рублей;
- 1 м однослойной гофротрубы Ø 50 мм стоит примерно 60 рублей; Ø 63 мм – 90 рублей; Ø 110 мм – 150 рублей;
- раструбная ПНД конструкция ходового размера 110 мм и длиной 2 м стоит около 300 рублей; гофрированная – порядка 400 рублей.
ПЭ 100 SDR 11
Труба ПЭ100 SDR 11 изготавливается из полиэтилена, получаемого при низком давлении. При этом высокая плотность материала позволяет использовать такие трубы для водопроводов с высоким давлением. Применяемый для изготовления труб материал обеспечивает высокое качество и экологическую безопасность питьевой воды.
Надёжные и крепкие, они способны выдерживать постоянное давление в 16 атмосфер на протяжении 50 лет. Такая надёжность и толерантность к агрессивным средам даёт возможность применять эти трубы для газификации населённых пунктов. Им не страшны блуждающие токи, они легко выдерживают переменные грунтовые нагрузки. Трубы этой марки могут прокладываться методом протяжки в грунте. Плотность полиэтилена позволяет использовать их в качестве канализационных коллекторов.
