С момента появления первых газовых приборов и до недавнего времени их подключали только стальными трубами.
Сейчас все кардинально изменилось: в обиход прочно вошли гибкие газовые шланги, которые уже успели практически вытеснить своих устаревших предшественников. Они гораздо удобнее в эксплуатации, проще и быстрее подключаются к магистрали.
Не знаете какой тип шланга выбрать из предлагаемого рынком ассортимента? Давайте будем разбираться вместе – в статье рассмотрены основные виды изделий, применяемых для подключения газа, выделены их преимущества и недостатки.
Также мы приводим полезные рекомендации по выбору лучшего варианта гибкой подводки. Материал дополнен видеосоветами и наглядными фото с изображением шлангов из различных материалов.
Отличия газового шланга от водопроводного
Для людей несведущих все шланги на одно лицо. И отличия между ними они видят разве что по толщине, длине и цвету. А между тем, когда подключают патрубок не по назначению, недалеко до аварии. И если газовый шланг на месте водопроводного просто даст протечку, которая максимум повлечёт за собой порчу отделки интерьера, то подобная ситуация с газовой магистралью однозначно приведёт к серьёзной аварии.
А все дело в материале для изготовления и самой конструкции шланга. Ведь даже патрубки для газа редко бывают универсальными. В большинстве случаев различия у рукавной продукции достаточно широки. А для использования всегда учитывается состав вещества и его агрегатное состояние.
Изначально все шланги разделяют на 2 вида. Для жидкостей и для газообразных веществ. Затем в ход идут температурные показатели и давление, под которым будет подаваться жидкость или газ. Но такая глубина знаний простому обывателю и не нужна. Для того, чтобы не запутаться и не наделать ошибок, достаточно обращать внимание на два показателя.

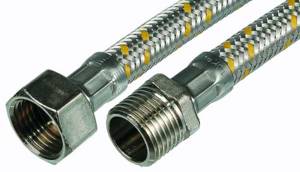

Гибкая газовая подводка Источник sovet-ingenera.com
Вся газовая продукция маркируется жёлтым цветом. Гибкий шланг для газовой плиты всегда будет отличаться от водопроводного, жёлтой нитью в оплётке по всей своей длине. Бывают редкие исключения, но тогда на продукцию обязательно навешивается жёлтая бирка или ставится заглушка такого же цвета. Синие или красные вплетения указывают на холодную или горячую воду.
Второй показатель более надёжен и даёт развёрнутую информацию. Это паспорт изделия. Но у продавца также можно попросить сертификат качества. Поскольку газовые шланги могут отличаться материалом и методом изготовления, а также характеристиками для эксплуатации, то не лишним будет узнать все эти сведения.
Если покупать рукавную продукцию не с рук, а у официального торговца, то он всегда выдаст документ, в котором чётко указано для какого из веществ данный шланг предназначен. А для газовых патрубков есть маленький нюанс. В комплекте к ним всегда присутствует специальная паронитовая прокладка, которая уплотняет соединение.
Комплект газового патрубка Источник vestnikao.ru
Это нужно знать ценные советы
До приобретения гибкого шланга необходимо сверить размерность резьбы на выходе у плиты, ее классификацию и принадлежность к прямому или угловому типу. Если выход прямого типа (направлен в стену), необходимо приобретать рукав с угольником на конце.
Газовый шланг нельзя красить — это ускорит его растрескивание. Более привлекательный вид можно создать с помощью оклейки специальной бумагой или клеенкой.
А еще категорически запрещено наглухо зашивать газовые коммуникации фальш-панелями из гипсокартона и прочими конструкциями – это затруднит проведение сервисных работ с отдельными элементами.
Для камуфлирования системы подачи газа используют разборный короб, который при необходимости легко демонтируется. В этом случае, ко всем конструкционным элементам газовой системы будет постоянный доступ.
Запрещено использовать лишние соединения. Самостоятельное усложнение газовой конструкции, согласно техническому регламенту, может повлечь за собой наложение штрафа или отключение от газоснабжения
Если для подключения газовой плиты был вызван мастер, необходимо проконтролировать корректность выполнения работы: лишний сгон из краника на опуске должен быть выкручен, гибкая подводка напрямую подсоединена исключительно с краном, расположенным на трубе ответвления, а другой ее конец — только с выходом газовой плиты.
А также допускается использование переходника. Любые дополнительные установки запрещены.
История подсоединения газовых плит
Во времена, когда в домах поселились кухонные плиты, использующие природный газ, домохозяйки вздохнули посвободнее. Готовка пищи ускорилась, а ещё отпала необходимость пользоваться неудобными печками на керосине или электричестве.
Каждая печь соединялась с домашним газопроводом посредством стальной трубы. Конструкция получалась жёсткой и надёжной. Она препятствовала сдвижению газовой плиты даже ни на сантиметр. А поскольку подвод голубого топлива в каждую кухню был строго в определённом месте, то планировка помещения исходила от этого параметра.
Газовая плита стояла в чётко определённом месте. И если её нужно было передвинуть по комнате для переделки интерьера, то требовалось обращение в несколько инстанций. Разрешение на перенос получали в городском газовом хозяйстве, у пожарников и коммунальщиков. Причём могли и отказать на законных основаниях.
Кислородный рукав Источник store.fubag.ru
Но примерно лет 30 назад ситуация изменилась. Для бытовых нужд появилась возможность использовать рукава для кислорода. Они изготавливались по технологии, которая применяется для автомобильных покрышек. Сплетается основа из сверхпрочных кордовых нитей, а затем заливается резиной. Достоинством конструкции была относительная гибкость, и способность выдерживать внутреннее давление до 20 атмосфер.
Но кислородный шланг для газовой плиты имел существенные недостатки:
- Его нельзя было красить.
- Самый минимальный диаметр патрубка был 16 мм.
- Он начинал растрескиваться при попадании на него масла.
Была попытка создать вариант гибкого шланга для газа с более приемлемыми показателями для бытовых целей. Появились патрубки с резиново-тканевой основой. В них заменили кордовую нить на специальную текстильную. Но срок службы газового шланга для плиты так и не увеличилась.
Поскольку таким патрубком можно было пользоваться не больше 10 лет, его запретили для использования в квартирах. Но выпуск их не прекратился. Ими продолжают пользоваться на дачах, подключаясь к газовым баллонам.
Резиновый шланг с тканевым вплетением Источник allegroimg.com
Смотрите также: Каталог компаний, что специализируются на автономной газификации загородных домов
Инструкция по самостоятельному подключению
Оплата услуг газовщика за выполнение монтажных работ не слишком высока, но многие домашние мастера предпочитают все делать самостоятельно. Это посильное занятие, требующее покупки комплектующих и теоретических знаний.
А еще для подключения понадобится подготовить следующие инструменты и купить материалы:
- ключи: газовый № 1, разводной 22-24;
- отвертка для затягивания хомута, если требуется;
- уплотнители (нить локтайт 55, лен, ФУМ – лента);
- прокладка ½;
- газовый рукав;
- шаровой кран 1/2′;
- кисточка и мыльный раствор, которые потребуются для контроля выполнения работ.
А также пригодится ветошь и пластмассовая пробка. Тряпка будет использоваться в качестве временного перекрытия от утечки газа. Зауженный край пробки нужно подогнать под отверстие подающей трубы. Если в процессе извлечения, самодельная деталь застрянет, с помощью штопора ее легко можно удалить.
Шаг #1: Демонтаж старой плиты
Перекрытие крана на опуске — первоочередная задача для обеспечения безопасности выполняемых работ. Далее, необходимо открутить контргайку, расположенную на отводе и снять муфту. Если у старой плиты муфта и контргайка были ранее окрашены — это значительно усложнит процесс их демонтажа.
Иногда выполнить эту процедуру не удается, тогда потребуется обрезать подводку болгаркой.
Демонтаж газовой плиты производится после отсоединения от трубы-проводника газовой магистрали. Возникшие сложности с откручиванием контргайки на металлической трубе решаются обрезкой подводки
В процессе выкручивания сгона, расположенного в кране опуска, ключом необходимо придерживать сам краник. Его не придется снимать, если не планируется замена крана. Когда с установкой плиты планируют повременить, дополнительно устанавливается заглушка на опуске.
Шаг #2: Выполнение замены крана
Бывают ситуации, когда стена расположена в предельной близости от крана и нет возможности его демонтировать. В таком случае необходимо отогнуть крепление и установить между стеной и трубопроводом клин. Однако это делают так, чтобы была возможность дальше выполнять работу.
Необходимо подготовить кусок ветоши, достаточный для полного перекрытия трубы после демонтажа старого крана. Следующим будет его срывание без полного раскручивания. А также потребуется заготовить выбранный вид уплотнителя. Не стоит забывать в процессе работы тщательно проветривать помещение для устранения паров газа.
После выкручивания краника выход из трубы плотно фиксируется пальцем, а затем мокрой ветошью. Основные действия направлены на максимальное устранение выхода газа из трубы. При этом резьба на ответвлении не должна быть закрытой, т. к. она будет покрываться выбранным уплотнителем.
Перед намоткой уплотнителя, резьба на опуске подлежит тщательной очистке. Далее, осуществляется непосредственно ее обмотка. Этот процесс обеспечивает надежную и герметичную фиксацию нового краника, который после плотно закручивается. Последнее действие — установка ранее снятой ручки на кран.
С помощью мыльной пены производится контроль герметичности подсоединения краника и газовой трубы. Если работа была выполнена корректно, установку газового шланга можно продолжать
Если газовая техника впервые подключается к магистрали, потребуется обязательно вызвать мастера-газовщика. В его присутствии производится контрольная проверка оборудования на предмет утечки газа при открытом вентиле. В том случае, если работник газовой службы не обнаружил нарушений, он должен внести в реестр установленную марку плиты.
Шаг #3: Подсоединение гибкого шланга к плите
С помощью уплотнителя обматывается наружная резьба штуцера шланга. После этого, его необходимо вкрутить в краник на трубе ответвления. Присоединение гибкого шланга к коллектору проводится на финишном этапе.
Далее обязательно этап тестового открывания краника на опуске на предмет утечки газа. Используя мыльную пену, кисточкой обрабатываются стыковочные места. Если при открытии газового крана происходит вспенивание, работа должна быть переделана.
Необходимо сверить резьбу, расположенную на коллекторе плиты. Достаточно часто она составляет 3/8′. В этом случае потребуется установить переходник на 1/2′, с уплотнителем
Когда работа по замене газового шланга производится в частном доме, где применяется баллонный газ, потребуется дополнительная замена сопла на меньший диаметр. Если этого не сделать, горелки будут выпускать слишком много копоти, которая любит оседать на мебели и посуде в кухне.
Современная продукция
Резиновые изделия для технических целей постепенно становятся архаизмом. Долго не служат и начинают растрескиваться. Но даже и без этого недостатка использование проблематично уже чисто в эстетическом плане. Их непрезентабельный вид может испортить интерьер, а покрасить шланг нельзя.
Но технологии постоянно развиваются и для кухонных печек на сегодняшний день выпускаются:
- сильфонные газовые рукава;
- резиновый армированный патрубок;
- газовый шланг ПВХ.
Современная продукция надёжна в техническом плане и имеет вполне эстетический вид. Но у каждого из видов есть только свои достоинства. Чтобы понять, какое из преимуществ можно использовать в своём доме, необходимо изучить каждый тип подробнее.
Резиновый армированный шланг
Это изделие наиболее распространено из-за своей невысокой цены и достаточной надёжности в эксплуатации. По внешнему виду полностью копирует водопроводный патрубок, но за одним исключением. По всей его длине вплетена жёлтая нить.
Газовый шланг с внешним армированием Источник allegroimg.com
Шланги выпускают трёхслойными. Внутренняя оболочка состоит из полимеров, которые не дают основе из вулканизированной резины растрескиваться и протекать. А по внешней стороне располагается оплётка из стальной нити, повышающая жёсткость и прочность базового слоя. Дополнительно металлический корд предохраняет патрубок от механических воздействий.
Поскольку при производстве изделия используется резина, то срок эксплуатации ограничен десятью годами. Требуется диэлектрик. Но в остальном шланг зарекомендовал себя, как надёжный и прочный элемент газового оборудования, удобный в монтаже.
Армированный рукав ПВХ
Изделие также, как и предыдущее, состоит из 3 слоёв, но отличается в выполнении. Армирующая сетка заключена между одинаковыми пластами поливинихлорида. Отличия только в цвете. Внутренности обычно черные, а внешнее покрытие делают жёлтым по всей площади и длине.
Газовый шланг из ПВХ Источник stroi-baza.ru
Газовый шланг поливинилхлоридный армированный полиэфирной нитью имеет следующие преимущества:
- Не требует диэлектрика, поскольку не проводит электричества.
- Подходит для смеси из баллона и для состава из газовой магистрали.
- Выдерживает давление в 20 раз превышающее рабочее в трубопроводе.
- Имеет разную длину. От 40 см до 5 м.
- Значительно дешевле сильфонных аналогов.
- Меньше подвержен растрескиванию, чем простой резиновый шланг.
- Срок службы от 12 до 20 лет.
Минусом выступает недостаточная жёсткость.
Что такое сильфонная подводка и в чем ее преимущества
Сильфонный газовый шланг – это гофрированная труба, которая изготавливается из нержавеющей стали. На концах шланга установлены специальные штуцеры для сооружения прочного и безопасного соединения. Крепление подводки к трубам и оборудованию производится при помощи накидных гаек, выполненных из такого же материала. Для увеличения уровня герметичности в месте соединения устанавливаются металлические или пластиковые уплотнительные кольца.
Как правило, уплотнительные прокладки входят в комплект гибкой подводки.
Комплектация подводки
Преимуществами сильфонного шланга перед иными видами гибкой подводки, предназначенной для подключения газового оборудования, являются:
- прочность и жесткость. По заявкам производителей срок использования сильфона составляет до 25 лет;
- возможность корректной работы при различных температурах;
- неподверженность прямым солнечным лучам;
- возможность выдерживать высокое давление;
- возможность растяжения, причем при увеличении длины до 50% прочность подводки не снижается.
К недостаткам можно отнести стоимость оборудования, которая в 2 – 3 раза выше цены на резиновые аналоги.
Критерии оптимального выбора
От правильного выбора изделия часто зависит дальнейшая сохранность жилища. Поэтому задача по приобретению предстоит серьёзная, с большой ответственностью. Но существуют рекомендации, которые значительно сужают круг поиска и впоследствии облегчают покупку.
Последовательность действий по выбору шланга:
- Измерить расстояние от магистрали до плиты. Шланг ни в коем случае не должен оставаться в натянутом положении. Лучше всего, когда он немного провисает. Это обезопасит соединение при вынужденном передвижении плиты. Например, при уборке. Это нетрудно обеспечить, поскольку длина газового шланга для плиты максимально доходит 7 метров.
- Необходимо рассмотреть разъёмы газовых кранов. Приёмных на плите и на выходе с магистрали. Потому что стандартный шланг имеет разную комплектацию. Бывает, что обоих концах располагается гайка с резьбой внутри. Есть модели с гайкой и со штуцером.
- Также нужно замерить диаметр штуцеров и на оборудовании, и на магистрали. Обычно применяются полудюймовые гайки, но возможны исключения.
Штуцера на газовом патрубке Источник allegroimg.com
Что делать, если диаметр газопровода не совпадает с патрубком котла
Иногда вход на котле с диаметром газопровода может не совпадать. Например, газовый патрубок напольного котла «Навьен» исполнен под 1/2″, а труба газопровода — 3/4″. Можно ли подключить аппарат используя сильфонную подводку ДУ-15 1/2″, а не 3/4″? Такой переход допустим, так как он местный и не оказывает значительного сопротивления.
Современный частный дом, и тем более квартиру в многоквартирном доме, не возможно себе представить без газового оборудования. Это может быть и плита, и нагревательный котел, и отопительный котел, и другие бытовые приборы.
Подача газа в дом или квартиру осуществляется по системе трубопроводов, а от нее к каждому отдельному потребителю по средствам гибкой подводки. Гибкая подводка для газа может быть выполнена сразу в нескольких вариантах.
Коротко о главном
Подводя итоги следует сказать, что хоть самым надёжным соединением является жёсткая подводка металлической трубой, современные реалии требуют манёвренности при установке газовой плиты. Это в первую очередь необходимо для создания красивого интерьера. Но и практическая сторона играет немалую роль.
От того в каком месте будет находиться плита, будет зависеть насколько легко и комфортно хозяйка справиться с приготовлением пищи, а также с домашними делами. На помощь в решении этой задачи приходят гибкие рукава, специально изготовленные для газового оборудования.
Патрубки отличаются между собой незначительно. Обычно свойствами материалов, применённых при изготовлении. А в основном надёжно выполняют свои функции. И выбор определённой модели, как правило, зависит от места расположения плиты, её разъёмов на кранах и сопутствующих обстоятельств. Например, будет ли соприкасаться газовый патрубок с другой бытовой техникой.
