Чтобы обеспечить правильное функционирование дымоходу, необходимо позаботиться о том, чтобы он был надежно зафиксирован. Для дымоходов из кирпича или керамики роль фиксатора играет цементный фундамент, в который встраивается дымоходная труба. Современные дымоходные сэндвич-трубы благодаря небольшому весу не требуют заливки фундаментом, а устойчивость всей конструкции достигается с помощью настенных кронштейнов.
Что собой представляет
Устройство предназначено для крепления как печного, так и котлового дымоотвода к стене и удержания его в вертикальном положении. Оно предохраняет трубу от смещения по вертикальной оси под воздействием ветровых нагрузок.
Представляет собой две треугольные конструкции из стальных направляющих, соединенных перемычками у основания и кольцом для фиксации дымохода.
Дымоходная труба удерживается либо площадкой с отверстием под диаметр канала, либо хомутом, либо консольными направляющими. Для обеспечения дополнительной прочности крепежи снабжаются резиновым уплотнителем.
С другого края консольное приспособление крепится к вертикальной поверхности анкерами, болтами или шпильками.
Отличия в конструкциях
Самое видимое и главное отличие двух способов выведения дымохода — это расположение труб: одна находится внутри, другая снаружи помещения.
Другие отличия в конструкциях обоих дымоходов:
- Наружный дымоотвод имеет множество углов, изгибов и наклонов в своем строении. А труба, проходящая внутри здания, а потом выходящая через крышу, строго прямая.
- Вывод по внешнему фасаду осуществляется через дыру в стене, а другой способ прокладывается через потолок, крышу и кровлю здания.
- При выводе трубы через потолок небольшая внешняя часть трубы практически не повреждается климатическими условиями. В случае наружного способа, конструкция может пострадать от сырости и сильных ветров. Бывают случаи, когда конструкции не выдерживали вес прилипшего к ним мокрого снега.
Оба варианта, несмотря на свои отличия, достоинства и недостатки, широко применяются при строении домов, дач или бань.
Обе конструкции могут пострадать от воздействия неблагоприятной погоды
Преимущества и недостатки
Стартовый, или опорный кронштейн, выполняется из двух прочных консольных конструкций, которые соединяются у основания перемычками. Он в определенной степени несет и силовую нагрузку, так как служит опорой для всей вертикальной массы дымохода и устанавливается в месте выхода дымоотвода на улицу.
Стеновой кронштейн используется в фиксации дымоотводного канала по всей его длине, как по вертикали, так и в горизонтальном монтаже. Способен выдерживать достаточно большой вес, создавать жесткую опору, отличается простотой монтажа.
К минусам можно отнести то, что его крепящее кольцо имеет определенный, нерегулируемый размер сечения.
Хомуты отличаются формой крепления в них дымоходных каналов – вместо замкнутого кольца применяются две стягивающиеся скобы.
Как бюджетный вариант используются обычные хомуты, прикрепляемые к стенам с помощью шпилек.
Главное преимущество телескопического кронштейна – его раздвижная конструкция, позволяющая регулировать расстояние крепежа от основания на необходимую величину. Можно вести монтаж на неровных поверхностях, соблюдая вертикальность положения дымоотвода. Нет необходимости, как в других вариантах, отрезать штанги или направляющие по нужному размеру.
Устройства, состоящие только из консольных направляющих, без фиксирующих хомутов и кольцевых площадок, просты в установке. На них также легко регулировать расстояние монтажа дымоходного отвода до стены. Однако их закрепление менее жесткое, чем в кольцевых фиксаторах.
Состав комплекта наружных дымоходов

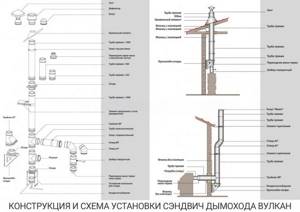

Комплект для наружной установки состоит из нескольких элементов:

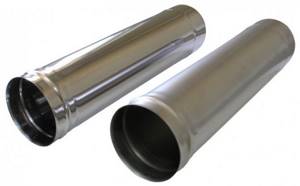

Прямой элемент
Прямые составляющие для получения высоты
Большая часть конструкции, состоит из прямых элементов длиной 1 метр. Звенья соединяются друг с другом единой системой. Каждая часть имеет зажим для обеспечения безопасности этого соединения.
Компонент с дверцей
Контрольный элемент с люком обслуживания
Для облегчения ежегодной очистки трубочистом, может быть предусмотрен дополнительный элемент обслуживания. Это прямой компонент со съемной водонепроницаемой дверцей, которую можно открыть для очистки.
Нижняя часть конструкции
Настенный кронштейн
Дымоход крепится к фасаду здания двумя видами креплений. Сначала с помощью настенного кронштейна в нижней части конструкции, чтобы выдержать вес всей системы. Затем с помощью настенных воротников, количество которых адаптировано к высоте трубопровода.
Обжимной хомут
Настенный хомут
Чтобы прикрепить дымоход к передней части корпуса, настенные хомуты фиксируются каждые 3 метра, или используют кронштейн стеновой телескопический, если стена имеет неровную поверхность.
Стыковочный тройник
Соединительный тройник 90
Для подключения внешнего узла к нагревателю, используется соединительный тройник 90. Он служит для объединения с внутренним соединением дровяной печи и установлен одностенный адаптер с двойной стенкой.
Соединитель
Двустенное соединение
Соединение на внешней стене обеспечивает двустенный элемент. Это позволяет правильно соединить воздуховод снаружи и трубу от дровяной печи.
Нижний буфер
Нижняя прокладка
На нижнем конце соединительного тройника, добавлен нижний буфер, чтобы закрыть нижнее отверстие.
Защита изоляции
Выходной наконечник
В верхней части, установлен выходной наконечник, для защиты изоляции. Он защищает стенки, но не защищает внутреннюю часть дымохода от дождя. Рекомендуется установить колпачок над этим выпускным патрубком.
Защита от воды
Шляпа дождя
Для полной защиты наружной части, лучше закрывать дымоход из нержавеющей стали. Шляпка отводит газы горизонтально и защищает воздуховод от проникновения воды и, следовательно, от коррозии.
В особых случаях, когда труба превышает последний хомут больше 3-х метров, рекомендуется поставить дополнительное крепление. То есть, удержание верхней части дымохода на крыше, с помощью системы направляющих воротников с 2 или 3-точечным креплением.
Хорошо построенный дымоход, создает уютную атмосферу в доме
Помимо этого правила, примите все необходимые меры предосторожности во время установки, включая защитное оборудование и использование ремней безопасности для всех работ на высоте.
Советы по выбору
Выбирают изделия, исходя из их функциональности. В набор должны войти стартовая опора и крепежи по числу точек крепления дымохода.
Для монтажа тройников применяют опорные конструкции.
Учитывают также:
- Диаметр изделия, который подбирается в зависимости от сечения дымового канала.
- Длину консольных элементов, при помощи которых устройство крепится к стене.
- Материал изготовления средства крепежа.
Самодельный хомут
Когда нет вблизи магазина, чтобы купить держатель, есть шанс, сделать крепежное устройство собственными силами. Рассмотрим, как правильно сделать металлический хомут.
Самодельный хомут
Обжимную часть, не составляет труда изготовить из полосы листовой стали. Лучше воспользоваться оцинкованной жестью с толщиной в 1 мм. Для совмещения краев понадобится болт М6
Необходимый инструмент для изготовления крепежа:
- ножницы по металлу;
- плоскогубцы;
- штангенциркуль;
- молоток;
- гаечный ключ;
Чтобы просверлить отверстия, понадобится электродрель с комплектом сверл подходящего диаметра.
Штангенциркулем измеряем радиус трубы, которую приготовили закреплять. Если размер трубопровода не дает возможность осуществить замер штангенциркулем, используйте линейку и уголок, однако замер может быть неточным
От куска листового металла отрезаем полосу нужной ширины. Согласно правилам, рассчитать длину полосы рекомендуется следующим образом. Диаметр трубы умножают на число 3,14 Получаем длину изделия. Однако, для того чтобы сделать ушки для крепления, необходимо добавить еще 4-5 см.
Вырезаем заготовку необходимой формы
Ножницами по металлу, вырезаем заготовку необходимой формы. В области местоположения ушек, просверливают отверстия.
Количество болтов напрямую зависит от ширины полосы:
- ширина до 6 см необходимо 2 крепежа;
- ширина 6-8 см, наилучший вариант 3 болта
Возможно придется увеличить диаметр отверстий, если шляпки у болта большие.
В совершенстве для крепежа правильнее покупать железные шайбы.
Проверив схождение отверстий в ушках, остается только лишь продеть болт и завинтить гайку. Изготовленной скобой, остается обмотать трубу и соединить ушки с помощью болтов.
Готовый хомут натягивают на трубу и закрепляют на стену.
Примерная цена
Стоимость кронштейнов зависит от типоразмеров устройств, материала изготовления, металлоемкости и отделки поверхности изделий.
Цены на стеновые крепления отечественного производства из черного металла начинаются от 260, а на изделия из нержавеющей стали – от 360 рублей, и доходят до 750 рублей за крепежи крупных размеров.
Телескопические устройства стоят дороже: из черного металла – от 450 рублей и выше, из нержавейки – от 1000 рублей.
Импортные модели стартуют от 750 рублей. Изделия, отделанные специальными полимерными покрытиями, обойдутся от 2,5 тысячи до 4,5 тысяч рублей.
Материалы изготовления
Крепления делают преимущественно из следующих материалов:
- нержавеющая сталь;
- алюминиевые сплавы;
- черный металл с последующей оцинковкой или покраской.
Нержавейка имеет эстетичный внешний вид, хорошо сочетается с материалом труб сэндвич дымоходов. Такие конструкции прочны, долговечны и не подвержены коррозии. К недостаткам можно отнести высокую стоимость. Самостоятельное изготовление кронштейнов из нержавейки затруднено ввиду сложности технологии сварки нержавеющих сплавов.
Алюминиевые конструкции отличаются малым весом и приятным внешним видом. Широкого распространения в нашей стране они пока не получили из-за высокой стоимости.
Обычная конструкционная сталь весьма недорога и доступна для сварки в домашней мастерской обычным сварочным инвертором. Это делает ее идеальным материалом для изготовления кронштейнов своими руками.
Правила установки настенных кронштейнов
Монтаж сэндвич-труб и коаксиальных дымоходов в части их крепления имеет определенные правила.
Крепежные устройства должны устанавливаться по высоте дымохода через каждые 1,5 – 2 метра, что обеспечивает безопасную и надежную фиксацию всей дымоходной системы.
Тройник закрепляется опорным кронштейном на мощных консольных направляющих.
Крепежные приспособления нельзя устанавливать в местах сопряжения частей каналов, для них лучшее место – это посередине трубы.
Технические характеристики труб
Это важные параметры при выборе элементов под конкретные условия монтажа. От правильного определения нужных деталей зависит безопасность, длительность эксплуатации.
Диаметр
Большинство заводов-изготовителей котлов и других отопительных устройств в руководстве по эксплуатации прописывают оптимальный диаметр дымохода. Этот параметр зависит как от высоты крепежа, так и от силы тяги.
Когда в помещении приходится делать переход с кирпичной кладки на сендвичные модули, то расчет диаметра выполняется так:
- В камине на 1 кВт мощности идет 8 кв. см сечения.
- В дровяных печах мощностью до 3,5 кВт 0,02 кв. м сечения равно 160 мм диаметра.
- Если мощность печи выше 5,2 кВт, то диаметр увеличивается до 190 мм.
- При производительности до 7 кВт на 0,038 кв. м идет 220 мм диаметра.
Толщина стенок
В газовых устройствах определяется диаметром изделия:
- при величине 130‒450 мм толщина стенок составляет 0,5 мм;
- при диаметре 500 мм ‒ 0,6 мм;
- при показателе более 500 мм ‒ 0,8 мм.
В твердотопливных котлах основной фактор, влияющий на выбор толщины стенок, ‒ температура сгорания сырья.
Таким образом:
- до 450 градусов хватит величины 0,6 мм;
- более 450 градусов нужно 0,8 мм.
Важно отметить, что в таких котлах должна быть неутепленная часть трубопровода, которую нужно соединять с выходным патрубком. Ее делают из куска жаропрочной нержавейки
Толщина стенок – 0,8‒1 мм.
Снаружи кожух дымохода при диаметре до 450 мм берется с толщиной стенок 0,5 мм, при более, чем 500 мм, ‒ 0,6 мм.
Высота
Высота дымохода относительно конька определяется исходя из трех параметров:
- СНиП 41-01-2003;
- строительных правил СП 7.13130.2009;
- руководство по эксплуатации производителя.
Рекомендации следующие:
- Высота сэндвичной трубы составляет от 5 м.
- Если настил кровли выполнен из горючего материала, трубу делают выше конька на 1‒1,5 м.
- На крыше из негорючего материала (профнастила) можно ставить на высоте от 0,5 м от конька. Это же касается крыш с плоской конструкцией.
- На скатных крышах, когда дымовая труба расположена на расстоянии 1,5 м от конька, высота составляет от 0,5 м и более.
Кирпич
Классический вариант – красный огнеупорный. Отлично выдерживает высокие температуры до 1000 градусов. Имеет хорошую теплоотдачу. Технология кладки сложна, поэтому без опыта создавать самому такую конструкцию не выйдет. Процесс этот трудоемкий, длительный. Требуется заливка фундамента, что следует планировать еще на этапе проектирования. Рекомендуется внутри ставить гильзу из стального нержавеющего листа, иначе кирпич будет напитываться конденсатом и со временем внутренняя часть стенок начнет отслаиваться, а снаружи образуются разводы. Строительство обойдется дорого.
Керамика
Дымоходы долговечны, устойчивы к перепадам, высоким температурам.
Производители могут поставлять керамику с такими вариантами сборки:
- Керамо-нержавеющие. Оболочка создается из нержавейки толщиной 0,8 мм, поэтому внешне трубу не отличить от металлической.
- Керамо-керамзитные. Окантовка изделия сделана из керамзитных блоков. Напоминает кирпичную кладку.
- Керамзито-нержавеющие. Комбинирование двух предыдущих типов.
Керамическая поверхность гладкая, поэтому сажа и зола оседают на стенках минимально.
Нержавейка
Модульный тип. Оптимальный вариант сплава стали ‒ AISI 430 BA. Особенность ‒ жаропрочность, устойчивость к химическим веществам и воздействию окружающей среды.
Дымовая труба бывает:
- одностенная;
- сэндвичная (двухстенная).
Одностенная может монтироваться внутри дома.
Сэндвичная труба ‒ лучшая в условиях улицы, поскольку имеет прослойку из утеплителя, минимизирует накопление конденсата внутри трубы, продлевая срок службы металлическим деталям.
