Как правильно выбрать ПНД трубу для кабеля: обзор всех разновидностей + подводные камни

Доброе время суток, дорогой читатель! Наружные кабельные линии и электропроводка внутри дома требуют дополнительной изоляции, которая защитит кабель от внешних воздействий, а жильцов — от поражения током в случае повреждения его изоляционного слоя. С этой задачей хорошо справляется ПНД труба для кабеля. В этой статье я расскажу об особенностях этих изделий, существующих разновидностях и разных способах укладки.

Технические характеристики

1. Допустимая рабочая температура — от -25 ºС до +70 ºС.
2. Допустимая температура монтажа — не ниже -30 ºС.
3. Плотность полиэтилена — 0,949–0,953 г/см3.
4. Класс горючести — В1, В2.
5. Номинальное давление в зависимости от типа труб: легкие — 0,25 МПа; среднелегкие — 0,4 МПа; средние — 0,6 МПа; тяжелые — 1 МПа.
6. Коэффициент теплового расширения — 0,15–0,2 мм/мºК.
7. Температура хрупкости — от –70 ºС.

Сферы применения

ПНД трубы применяются в качестве защитных рукавов кабелей, проложенных открытым, скрытым и полускрытым способом при устройстве:

• сетей электроснабжения;
• телефонных линий;
• телекоммуникаций;
• видеонаблюдения;
• компьютерных сетей;
• пожарной, контрольной, аварийной сигнализации.

Причины высокой популярности

При выполнении электромонтажных работ ПНД труба пользуется высокой популярностью по ряду причин:

1. Она обеспечивает надежную защиту кабелей, практически исключая риск поражения током в случае повреждения изоляции кабеля.
2. Имеет специальную конструкцию, облегчающую протяжку кабелей всех видов.
3. Трубная продукция из ПНД, в отличие от металлических коробов, более удобна в транспортировке и абсолютно не подвержена воздействию коррозии.
4. Не проводит электрический ток, поэтому не требует дополнительных затрат на катодную защиту.

Срок службы

Срок службы труб ПНД для кабеля составляет не менее 50 лет.

Требования и стандарты

Требования к техническим характеристикам кабельных каналов из труб ПНД регламентируют ГОСТ 32126.1–2013. Марки вторичного материала должны соответствовать:

1. ГОСТ 16338-85. Стандарт распространяется на полиэтилен низкого давления следующих марок: 271, 273, 276, 277, 286.
2. ГОСТ 16337-85. Определяет технические требования к полиэтилену высокого давления марок 10803-020, 15303-003, 15803-020, 16803-170.

Наружная поверхность технической трубы из ПНД должна быть гладкой, без заметных отслоений, трещин, сколов и пузырей. Внутренние поверхности изделий не должны иметь бугры и выступы, препятствующие протяжки провода.

Полиэтиленовые трубы реализуются в отрезках длиной 5–12 метров или в бухтах по 25, 50, 100, 200 метров.

Маркировка

Маркировка наносится производителем с внешней стороны трубы ПНД по всей длине с шагом в 1 метр. Она состоит из следующих обозначений:

• наименования производителя (торговой марки);
• марки полиэтилена (например, ПЭ-63, ПЭ-80);
• показателя SDR (коэффициент соотношения внешнего диаметра изделия к толщине стенки). По нему определяется уровень кольцевой прочности;
• геометрических параметров: диаметра и толщины стенки;
• стандарта производства (ГОСТ или ТУ);
• назначения изделия (техническая, питьевая, газовая или канализационная);
• даты производства.

Привожу пример типичной маркировки: ПЭ63 SDR 11 — 40*2 техническая ГОСТ 16338-85.

ПНД – расшифровка или что это такое

Аббревиатура ПНД расшифровывается просто: полиэтилен низкого давления (можно встретить ПЭНД – означает то же самое, что и ПНД). Материал отличается высокой плотностью и является конечным продуктом реакции полимеризации полиэтилена при низких давлениях. Он – серо-прозрачный, жёсткий, используется в качестве сырья для производства труб разного предназначения. Данные свойства объясняются особым строением вещества, межмолекулярные связи которого обеспечивают более высокую плотность в сравнении с иными полиэтиленовыми аналогами. Его ещё называют полиэтиленом высокой плотности (ПНП, на английском – HDPE).

Классификация ПНД труб для укладки кабеля

Производители предлагают для монтажа кабель-каналов трубу ПНД в двух вариантах исполнения:

• гладкая;
• с гофрированной стенкой.

Эти виды трубной продукции различаются по техническим характеристикам и применяются для эксплуатации в разных условиях.

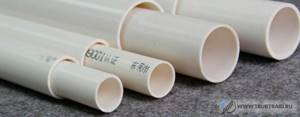

Гладкие

Гладкие трубы ПНД — черного цвета, жесткие, обладают высокой механической прочностью. Они бывают:

1. Не армированные с однослойной конструкцией стенки. Используются для прокладки кабеля в кирпичных стенах, бетонных конструкциях, стяжках пола.
2. Двухслойные армированные. Применяются для эксплуатации в более сложных условиях.

Для поворотов, переходов в кабельных каналах из гладких труб ПНД применяется специальная фурнитура.

Гофрированные

Полиэтиленовые гофротрубы применяются для устройства как поверхностных, так и подземных коммуникаций. Они имеют двухслойную стенку, у которой внутренний слой гладкий, изготовленный из ПВД, а наружный гофрированный — из ПНД. Могут поставляться с установленным внутри зондом или без него.

По способности выдерживать внешнее давление подразделяются на:

• легкий;
• средний;
• тяжелый вид.

В зависимости от назначения окрашиваются в разные цвета:

• красный — для высоковольтных трасс;
• синий — для прокладки линий связи и телекоммуникаций;
• черный — изделия общего назначения.

Гофротрубы ПНД отличаются прекрасной гибкостью, выдерживают большие нагрузки, поэтому могут использоваться для прокладки криволинейных магистралей и размещаться на разной глубине.

Требования

Для кабелей, прокладываемых наземным способом или в траншеях необходимо обеспечить жесткий защитный каркас. Поэтому трубы должны обладать прекрасными показателями прочности, жесткости и противостоять воздействию осадков.

Кроме этого в целях предупреждения возможности возникновения аварийных ситуаций в момент короткого замыкания защитный кожух должен обладать высокими противоогневыми свойствам.

Для удобства протаскивания кабеля в трубу внутренняя её поверхность должна быть выступов и бугров. В некоторых случаях труба электротехническая ПНД комплектуется тросом для протягивания кабеля, многократно ускоряющим процесс его прокладки.

Преимущества и недостатки

ПНД трубы для защиты кабеля обладают следующими достоинствами:

1. Небольшой вес по сравнению с металлорукавами.
2. Хорошие электроизоляционные свойства.
3. Стойкость к воздействию химикатов.
4. Высокая степень износостойкости.
5. Способность переносить длительный контакт с агрессивной средой.
6. Низкая теплопроводность, благодаря которой не образуется конденсат.
7. Морозостойкость. Трубы не разрушаются при замерзании в них воды.
8. Доступная цена. Для электротехнических работ используется труба из вторичного сырья, стоимость которой на 30–50 % ниже, чем продукции из первичных полимерных гранул.
9. Эластичность. Ее можно изгибать на сложных участках, не используя фасонных деталей.
10. Гладкость внутренних стенок, позволяющая легко протащить кабель.
11. Достаточная жесткость.
12. Бактериологическая стойкость.
13. Устойчивость к механическим повреждениям и вибрационным нагрузкам.
14. Небольшой коэффициент линейного расширения.
15. Стойкость к температурным перепадам.

К недостаткам можно отнести способность труб ПНД поддерживать и распространять горение. Поэтому они должны быть замоноличены внутри огнестойких материалов, например бетонной стяжки, цементного раствора, или проложены в земле.

Маркировка труб из полиэтилена низкого давления

Все ПНД трубы должны маркироваться в соответствии со стандартами. Маркировка не только позволяет классифицировать разные виды труб, но и дает возможность осуществлять контроль качества изделий – нанесенные обозначения являются гарантией пригодности материала к использованию.

Каждая труба имеет символы, отображающие товарный знак или полное название компании-производителя. Маркировка может осуществляться по национальному или международному стандарту. Следующий элемент – материал изготовления. Например, труба из ПЭ 80 отображается как MRS 8. Также труба обязательно должна иметь обозначение минимальной толщины стенок, внешнего диаметра и номинального давления (бар).

Отдельным пунктом может указываться пригодность трубы для обустройства газопроводной сети или транспортировки питьевой воды. Последний пункт маркировки – номер партии и дата изготовления трубы.

ПНД трубы делятся на шесть классов, имеющих следующие обозначения:

• Тяжелые – Т;
• Среднетяжелые – СТ;
• Среднеоблегченные – ОС;
• Средние – С;
• Среднелегкие – СЛ;
• Легкие – Л.

Советы, как выбирать

Определяющими факторами при выборе труб ПНД для кабеля должны стать следующие показатели:

1. Пропускная способность. Внутренний диаметр трубы должен по размеру соответствовать суммарной площади сечения кабелей, которые предполагается засунуть в ее полость. Сортамент полиэтиленовой трубной продукции включает в себя изделия диаметром от 16 до 225 мм и толщиной стенки от 2 до 30 мм. Если нужно протянуть 2 провода с площадью сечения 5 мм² каждый, то подойдет труба с внутренним диаметром 20 мм. Для 3 кабелей с суммарным сечением в 24 мм² оптимальный диаметр будет составлять 30 мм.
2. Прочностные характеристики. Для оценки уровня прочности изделия берут значение SDR в маркировке. Чем оно ниже, тем труба прочнее и может выдерживать большие нагрузки.

Способы и правила укладки труб ПНД

Технология укладки защитных рукавов из труб ПНД имеет особенности в зависимости от места размещения кабеля и условий его эксплуатации.

Общие правила для всех способов укладки следующие:

1. Не рекомендуется прокладывать кабели разных сетей в полости одного защитного канала.
2. Нельзя изгибать трубу под острым углом, это может привести к образованию залома.
3. Места стыковки труб должны быть герметичными. Соединить отдельные изделия можно с помощью компрессионных муфт, пресс-фитингов или методом стыковой сварки.
4. Длина участка между коробками не должна превышать 25 метров.
5. При открытом способе прокладке вне здания следует использовать гофру ПНД черного цвета, стойкую к воздействию ультрафиолетового излучения.
6. Чтобы обеспечить отток конденсата, образующегося на наружных поверхностях, трубопроводы должны иметь уклон, направленный в сторону протяжных коробок. В них будет собираться влага.
7. При заглублении канала в почву более чем на 2 метра, необходимо сверху выполнить защитную бетонную стяжку толщиной 8–10 см.

Укладка труб внутри зданий

Монтаж кабель-каналов внутри зданий осуществляется в следующем порядке:

1. Разметка прокладки кабеля.
2. Пробивка штроб в ограждающих конструкциях строения (при необходимости).
3. Соединение отдельных труб ПНД в трубопровод и их фиксация. Для крепления изделий к стенам или потолку используются специальные держатели с защелкой, к полу — металлические скобы.
4. Заделка конструкции в зависимости от местоположения канала и его диаметра. Для заделки в стенах используют штукатурку или другие отделочные материалы. Трубопроводы, проложенные в полу, заливают бетоном.
5. Протяжка кабеля. Провод внутри пластикового трубопровода должен располагаться свободно, без натяжения.

Укладка на улице в траншею

Во многих случаях подземная прокладка электрического кабеля предпочтительней воздушных трасс. В земле он будет защищен от атмосферных осадков, обледенения и порывов ветра, недоступен похитителям цветных металлов.

Сам процесс укладки труб ПНД для кабеля в земле складывается из следующих действий:

• разметка габаритов траншеи;
• отрывка траншеи и выравнивание дна;
• раскладка труб вдоль траншеи;
• засыпка песком или мягким грунтом основания канавы на 10 см;
• последовательная укладка отрезков труб с заделкой стыков контактной сваркой;
• проверка целостности оболочки кабеля и протяжка его в полость труб без натяжения;
• засыпка мягким грунтом или песком готового трубопровода толщиной слоя в 10–15 см;
• обратная засыпка траншеи грунтом.

Чтобы в дальнейшем проложенную трассу можно было найти, над ней ставят сигнальные столбики. При монтаже кабеля подземным способом для соединения деталей полиэтиленового трубопровода нельзя использовать фитинги. Они могут нарушить его герметичность.

Бестраншейный способ укладки в земле

В стесненных условиях частных дворов или дач, где нет возможности вырыть траншею, применяют способ бестраншейной укладки кабеля. Для этого применяют специальное оборудование, позволяющего бурить почву в горизонтальном направлении. До начала работ нужно оформить разрешение на бурение и выполнить анализ геологического состава грунта.

Укладка кабеля бестраншейным способом осуществляется в следующей последовательности:

1. Бурение пилотной скважины. Выполняется с помощью специального наконечника, закрепленного на гибкой штанге. Она позволяет менять направление при столкновении с естественными препятствиями в земле. Наконечник оснащен специальными охлаждающими отверстиями и навигационным аппаратом. Это позволяет контролировать траекторию бурения и корректировать ее направление.
2. Расширение скважины до нужных размеров. На этом этапе выполняют замену наконечника на расширитель, что позволяет увеличить диаметр скважины до проектных показателей;
3. Прокладка труб. Вначале в трубопровод нужно просунуть кабель, а затем собранную конструкцию закрепить к специальной штанге установки ГНБ, которая протянет ее через скважину. Для снижения силы трения при прохождении плети коммуникации через горизонтальный канал применяют бурильный раствор.
