Как выбрать правильную металлическую гофру для кабеля электропроводки?


Мы расскажем в этой статье об использовании гофры – сравнительно недавно вошедшего в наш обиход популярного материала, и надеемся, что эта информация пригодится нашему читателю.

Гофра металлическая широко вошла в нашу жизнь. Трубы вентиляции и кондиционирования воздуха, оболочки для проводов и других труб, шланги в металлическом чехле (например, шланг для душа), трубопроводы в промышленности – в любой сфере нашей жизни можно найти гибкие металлические трубы с ребристой поверхностью.

Что такое гофра и как она устроена

Это гофрированная гибкая труба (оболочка), конструктивно имеющая переменное поперечное сечение. Она сохраняет прочность при многочисленных циклах сжатия, растяжения и изгиба.

Исходный материал (лист) сгибают через определенное одинаковое расстояние, технология изготовления трубы чуть сложнее. Такая обработка исходного материала способствует увеличению прочности материала и увеличивает сопротивление деформации при изгибе.

Виды, материалы и применение металлической гофры

Виды гофры по особенностям конструкции:

  • однослойные;
  • двухслойные: снаружи гофра, внутри находится гибкая трубка. Двухслойные трубки могут быть разделены на отдельные ячейки для нескольких отдельных проводов.

По исполнению металлогофра для электропроводки подразделяется:

  • тонкостенные – легкие и гибкие, предназначенные для прокладки проводов и кабелей;
  • с усиленной стенкой – толстостенные, прочные и более тяжелые, предназначенные для прокладки кабелей на улице, в грунте, заливке в бетон.

Гофрорукав применяется для:

  • прокладки проводов и кабелей в защищенном рукаве;
  • для прокладки защищенных водяных труб – в сантехническом оборудовании, для отопления пола;
  • трубы вентиляции;
  • возможно применение для дренажа – используются оцинкованные трубы диаметром 100 и более мм, толщиной стенки не менее 3,5 мм и специальной перфорацией;
  • существуют и огромные стальные трубы большого диаметра – их в основном используют для прокладки под дорогами для пропуска воды, животных, пешеходов – они встречаются очень редко.

Где используются металлические гофротрубы

Выпуск данных изделий вначале был освоен на территории России. Произошло это в далёком 1875 году на металлическом заводе в Петербурге. Затем, уже к 1896 году их производство было налажено в США. И только потом металлические гофротрубы появились в Японии, Корее и на африканском континенте. В СССР их изготовлению уделялось серьёзное внимание. Старшее поколение помнит «стройки века» — Транссиб БАМ и проч. Важная роль металлических гофрированных водопропускных труб в этом деле неоспорима.

В целом, присутствующие на современном рынке такие изделия отличаются диаметром и формой сечения. Собственно, эти параметры и определяют сферу их применения.

Важно! Приобретая гофрированную металлическую трубу для электропроводки, помните, что в каталоге, как правило, указывается внешний диаметр. От диаметра внутреннего он отличается в большую сторону на несколько миллиметров.

Гофрированные трубные изделия выпускаются со следующими сечениями:

  • круглое. Это сечение характерно гофрированной металлической трубе, используемой для создания водопропускной конструкции высотой 1,5-7 метров. Таким же сечением, но только меньшего размера, обладает гофротруба для защиты проводки;
  • квадратное. Гофротрубы с таким сечением используются для создания водопропускных конструкций и при строительстве тоннелей (3-8 метров);
  • грушевидное. Тоннели, водопропускные трубы (1,5-8 метров);
  • арка. Для небольших мостов, авто- и железнодорожных тоннелей (высота от 2 до 13 метров). Гофры данного типа можно устанавливать в уже существующих насыпях путём их прокола;
  • труба-арка. Тоннели под автомобильными и железными дорогами (высота от 2 до 13 метров);
  • вертикальный эллипс. Такое сечение подходит для тоннелей телекоммуникационного типа, создаваемых на основе металлических гофрированных водопропускных труб;
  • переход. С их использованием строятся пешеходные переходы (высота 1,8-9 метров);
  • горизонтальный эллипс. Такое сечение присуще металлической гофрированной водопропускной трубе;
  • арка с высоким или низким профилем. Малые мосты, железнодорожные и автомобильные тоннели (высота 6-15 метров).

Гофрированные трубы из металла бывают разных диаметров и конфигураций

Применение для прокладки кабеля и проводов

В современном строительстве применяется повсеместно для подключения электрооборудования. При открытой и скрытой прокладке кабелей и проводов требуется прокладка в негорючих трубах.

Прямые трубы прокладывать неудобно, они не гнутся, их нужно стыковать между собой, а высокая гибкость гофрированных изделий — просто идеальный материал для выполнения этой задачи.

В помещениях с агрессивными средами также требуется защита кабелей и проводов. Практически вариантов встречается два: из пластика (чаще всего ПВХ) и стали. Оба материала имеют способность долго противостоять огню, но пластик под воздействием высоких температур выделяет ядовитые газы, и поэтому строители предпочитают сталь.

Технические характеристики стальных рукавов

Металлические рукава обладает множеством полезных качеств:

  • значительной механической стойкостью, способностью противостоять деформации и разрыву;
  • гибкая труба облегчает монтаж, ее можно проложить в самых неудобных местах;
  • небольшой вес;
  • экологичность и безопасность для человека;
  • долговечность – в сухом помещении и 50 лет – не предел;
  • негорючесть;
  • химическая стойкость – особенно важно при применении в промышленных цехах;
  • достаточная стойкость к коррозии;
  • защита проводов от влаги и воды;
  • защита от продвижения огня по проводам в случае пожара;
  • защита от ультрафиолета и уменьшение влияния перегрева на изоляцию проводов.

Виды гофры для электрических кабелей

Гофрорукава для электропроводки используют при устройстве открытой разводки, при прокладке линий на улице или в канале, сформированном в деревянной стене. Производят гофрированные трубы из различных пластиков и металлов. Есть и композитные варианты из железа, обернутого слоем ПВХ.

Для улицы рекомендуется выбирать один рукав, для прокладки в стяжке или земле другой, а для монтажа за интерьерной облицовкой – третий.

Герметизация вводов
Если проводка прокладывается в пыльном помещении и канал для нее требуется герметичный, то лучше всего взять рукав из пластика – места его стыков с распределительными щитками и коробками гораздо проще загерметизировать

Все гофры по прочности, толщине стенок и конструкции делятся на:

  • легкие (выдерживают нагрузки до 320 Н/ 5 см2) – тонкостенные, гибкие и непрочные, предназначены для укладки под обшивкой на потолках и стенах;
  • средние (рассчитаны на нагрузки до 750 Н/ 5 см2) – рекомендованы для установки в стеновых штробах;
  • тяжелые (выдерживают до 1250 Н/ 5 см2) – толстостенные и жесткие, используются при монтаже проводов в стяжках на полу;
  • сверхтяжелые армированные (рассчитаны на 4000 Н/ 5 см2 и выше) – рукава из скрученной спиралью стальной проволоки и оболочки из пластика, нужны для прокладки кабелей под землей и на улицах путем подвешивания.

Чем тоньше стенки у гофры, тем она мягче и гибче. Однако с увеличением гибкости у гофрированного рукава падает устойчивость к механическим повреждениям. При этом слишком толстостенную трубу сложно согнуть под прямым углом, она может попросту сломаться.

Зато такие тяжелые гофрорукава обеспечивают более надежную защиту от влаги и пыли. Особенно это актуально при прокладке кабелей в грунте.

Тип #1 — металлорукав

Металл в плане прочности при сравнении с пластиками – заведомо более выигрышный вариант. Он прекрасно защищает кабель от воздействий химии, влаги, ультрафиолета, ударов и сжатий. И при пожаре металлорукав продержится гораздо дольше пластикового аналога.

Ржавый металлорукав
Гофрорукав из металла более пожаробезопасен и надежен, нежели конкурент из пластика, однако в землю его укладывать не стоит – ржавчина неизбежно сделает свое “грязное” дело

Металлические гофры для прокладки кабелей разделяются на несколько видов:

  1. РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали.
  2. РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты (белой жести с оловянным напылением).
  3. РЗ-ЦП – с ПВХ изоляцией.

Буква «Х» в первых двух вариантах обозначает наличие хлопчатобумажного, а «А» асбестоцементного уплотнения. «П» в последнем типе гофр указывает на внешний слой из ПВХ.

Также металлорукава для проводов существуют с фланцами на концах и торцами под приварку. Плюс есть вариации РВД во взрывозащищенном исполнении и под высокое давление.

Галерея изображений

Фото из

Деревянный пол с проводкой в металлорукаве

Устройство проводки под подвесным потолком

Металлическая гофра с полимерным покрытием

Ввод электролинии в деревянный дом

Однако такие гофрированные трубы больше предназначены для промышленных условий. Для монтажа электропроводки в доме их не используют из-за высокой цены и принципиальной ненужности.

Обычные металлорукава выполняются из стальной ленты путем накрутки ее спиралью. При этом получаемая в результате гофра не отличается герметичностью. При сильном нажатии стыки ленты моментально расходятся, рукав попросту расползается на части.

Металлический рукав
Металлорукав идеально подходит для монтажа электропроводки в деревянном доме и на улице на открытом воздухе, здесь его главный плюс (негорючесть) как нельзя оказывается кстати

Если металлический рукав нужен герметичный, то следует брать изделие с дополнительной изоляцией из поливинилхлорида. В этом случае верхний слой самозатухающего пластика точно не допустит к стальной основе влагу и пыль.

Только такие гофры рекомендуется использовать в ванных комнатах и в надворных постройках, где постоянные перепады влажности и температуры – это норма.

Тип #2 — поливинилхлоридные (ПВХ)

Серые электротехнические гофры из ПВХ отличаются низкой ценой и самозатуханием. При пожаре они не просто не горят, а благодаря присадкам в пластике сами по себе затухают.

Главный недостаток любых поливинилхлоридных изделий – это плохая переносимость УФ лучей. Под воздействие солнца этот материал начинает банально “портиться”, что резко уменьшает фактический срок их службы.

Гофрированная труба из ПВХ
Гофрированные трубы из ПВХ использовать следует исключительно внутри помещений для разводки электропроводов по скрытой технологии с укладкой их за обшивкой либо иным декором

Еще один недостаток ПВХ гофр – непереносимость низких и слишком высоких температур, а также избыточной влажности. При замораживании этот пластик становится хрупким. На морозе он разрушается даже от несильного удара.

А при сильной жаре (да еще если на солнце) гофрорукав из поливинилхлорида начинает слегка размягчаться и “течь”. Это не приводит к немедленному его разрушению или повреждению, однако срок службы у него из-за таких условий эксплуатации резко снижается.

Аналогичная ситуация с водой. При постоянном воздействии влаги стенки такой гофры начинают постепенно разрушаться. Это ПВХ трубы для водоснабжения изначально рассчитаны на подобное воздействие, а у гофрорукавов характеристики несколько иные.

Если проводку надо проложить в санузле либо на улице под прямыми солнечными лучами, то лучше поискать иной вариант кабельного канала для нее.

Гофрированные трубы из ПВХ идеально подходят для монтажа проводов в сухих отапливаемых помещениях. Они дешевы и гибки, с прокладкой не должно возникнуть трудностей. Но их серый внешний вид откровенно не радует презентабельностью и эстетичностью.

Галерея изображений

Фото из

Устройство проводки за фальшь-стеной

Прокладка пакетов проводки по потолку

Замоноличивание полимерного гофрорукава

Прокладка в кронштейнах для подвесных потолков

Сверху такие гофры лучше всего закрывать отделкой (стеновыми панелями, гипсом с обоями поверх либо вагонкой).

Тип #3 — полиэтиленовые и полипропиленовые

Гофры из полиэтилена ПНД (или ПВД) и полипропилена ППР приблизительно равны по стоимости и характеристикам. Они устойчивы к сильной влаге, перепадам температур и ультрафиолетовым лучам. Такие гофрорукава являются универсальными.

Их можно применять как в доме, так и при уличном монтаже. Например при устройстве линии подключения греющего кабеля, электрощитка при вводе на участок, веток наружного освещения, активизации системы полива и др.

ПП и ПЭ гофры имеют похожие параметры
По многим свойствам полипропилен и полиэтилен схожи, главное их различие между собой – ПП рукава для кабелей самозатухающие, а из ПЭ горючие

Оба варианта этих электротехнических гофрорукавов спокойно чувствуют себя при температурах воздуха в диапазоне -40…+45 градусов по Цельсию. При этом ПНД славится своей устойчивостью к маслам, кислотам и растворителям.

Гофрированные изделия именно из него рекомендуется применять в гаражах, подсобных помещениях и на улицах – то есть везде, где на провода могут попасть агрессивные технические жидкости.

Плюсы и минусы

Помимо перечисленных характеристик, к плюсам можно отнести:

  • доступная цена;
  • простой и легкий монтаж;
  • крепление кожуха выполнить легче, чем крепление проводов – он меньше провисает;
  • удобно складировать и перевозить;
  • монтаж в рукаве – дополнительная защита от удара током;
  • легкость демонтажа в случае ремонта и возможность повторного использования при замене проводов.

Минусы:

  • при размещении на улице или во влажных помещениях подвержены коррозии, пусть даже и через много лет после установки;
  • электропроводность – при нарушениях целостности кабелей и проводов это может представлять опасность для человека.

Преимущества и недостатки использования металлической гофры

Но не только нормы ПУЭ заставляют применять гофру. Данный способ защиты имеет массу дополнительных преимуществ, и более высокая цена монтажа проводки в металлической гофре не является весомым ограничивающим фактором.


Использование металлической гофры в промышленных целях

Так к достоинствам использования гофры можно отнести:

  • Срок службы до 50 лет.
  • Легко одевается на провод своими руками без применения дополнительных приспособлений.
  • Защита от механических повреждений и грызунов.
  • Не восприимчива к атмосферным воздействиям и воздействиям агрессивных сред.
  • При заземлении, что необходимо делать согласно норм ПУЭ, обеспечивает дополнительную защиту от поражения электрическим током.
  • Дает возможность замены поврежденных участков кабеля.
  • Является полностью не горючим материалом.
  • Металл является экологически чистым материалом.
  • Имеет небольшой вес.

А вот недостатков применения негорючая гофра для электропроводки практически не имеет.

Сюда можно отнести:

  • Более высокая стоимость прокладки провода в гофре.
  • Увеличение срока монтажа электропроводки
  • Возможность образования и скопления влаги в гофре, что может привести к снижению сопротивления изоляции провода.

Стоит отметить! Что при использовании металлической гофры нормы ПУЭ требуют исключить возможность скопления влаги. Для этого гофру необходимо монтировать так, чтобы в нижней точке была возможность дренажа влаги.

Где применяют металлическую гофру

Электропроводка

Гофра обязательно должна использоваться:

  • при прокладке проводов и кабелей за подвесным потолком, фальшстеной из гипсокартона;
  • при открытой проводке;
  • при прокладке сети электроснабжения на горючем основании (дерево);
  • при прокладке проводов и кабелей снаружи здания;
  • при прокладке в подвалах и через чердачное помещение;
  • при прокладке во влажном помещении.

При закладке проводов в штрабы монтаж в чехле не обязателен – современный провод в двойной изоляции допускается укладывать без защитного кожуха.

Но не советуем применять в этом случае строительную «лапшу» с одним слоем изоляции.

Теплый пол

Монтаж труб отопления в полу без защиты усиленной гофротрубой категорически противопоказан! Гибкие пластиковые трубы для отопления имеют небольшую механическую прочность и очень чувствительны к механическим повреждениям, их следует защищать в обязательном порядке.

Провода для монтажа теплого пола защищать прочным чехлом не обязательно – они рассчитаны на нагрузки и на заливку раствором без чехла. Вероятность повреждения провода при ходьбе и установке мягкой мебели отсутствует.

Где еще

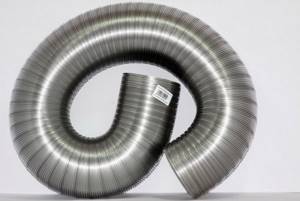

Конечно, нельзя не вспомнить всевозможные шлангочки со штуцерами для подключения сантехники и газовых плит, колонок и отопительных котлов. Трубы систем вентиляции нередко также монтируют из стальной гофры диаметром 100-150 мм.

Для монтажа дымоходов гофру применять нельзя – запрещено нормативами, так как ее стенки слишком тонкие.

Назначение гофры из металла

Изделие выполняет функцию чехла, предотвращающего контакт проводов с окружающими поверхностями, механические повреждения кабеля, защищающего от попадание воды и воздействия ультрафиолета.

гофра металл

Помимо предохранения проводов, гофра, с точки зрения пожарной безопасности, защищает поверхности, особенно горючие, от контакта с нагретым кабелем и предотвращает возгорание, выполняя функцию диэлектрика, защищающего от попадания искры на горючий материал.

В случае короткого замыкания гофра препятствует распространению пламени, а также защищает персонал от электротравм.

Металлическая гофра – это изделие в форме полой трубки, имеющей складки и рёбра жёсткости, параллельные её сечению. Эта особенность обеспечивает гофре главные преимущества – гибкость и высокую устойчивость к нагрузкам.

Прочность гофрированной трубы объясняет простой физический закон: чем больше площадь поверхности материала трубы, тем меньшее суммарное давление приходится на её стенки. Поэтому гофрированная труба отличается высокой устойчивостью к давлению и легко выдерживает динамические и статические нагрузки. Это позволяет прокладывать её наземным и подземным способом, через стены, где она способна выдерживать давление грунта и бетона.

Гибкость гофрированной трубы – ещё одно преимущество, благодаря которому изделие не требует дополнительных переходных элементов, как в случае с обычными металлическими трубами. С её помощью можно прокладывать кабель и делать повороты вдоль стен, обходить препятствия.

Важно! Кроме металлической гофротрубы, на рынке встречается её аналог на основе полимеров – ПВХ, полиэтилена и полипропилена. Принцип действия и сфера применения у таких труб аналогична, но они уступают по прочности металлическим фасонным изделиям.

Сфера применения

Область применения металлических гофротруб широка: их используют практически во всех сферах промышленности и в быту там, где необходимо проложить кабель.

Рекомендуем ознакомиться: Краб-крепление — система соединения для профильной трубы

прокладка

Вот лишь несколько примеров использования изделий:

  • электромонтажные работы в доме – прокладка проводки через стены, над навесными потолками, под напольным покрытием, а также открытым способом;
  • установка и подключение осветительных приборов и бытовой техники;
  • монтаж высокомощного электрооборудования на производстве;
  • создание разветвлённых компьютерных сетей с подключением серверных;
  • запитка частного дома от внешнего источника.

Размеры и цены

Металлическая гофрированная труба для электропроводки выпускается с наружными диаметрами 16, 20, 25, 50 и 63 мм. Внутренний диаметр указывается через дробь. Внутренний диаметр должен быть значительно больше диаметра провода или кабеля – так их проще затягивать. Обычно для разводки электрической сети по квартире применяют трубу диаметром 20 мм, для подвода от счетчика достаточно трубы диаметром 25 мм (для нескольких проводов или силового кабеля – 50 мм).

Цена зависит от региона, производителя и материала: трубы из нержавейки дорогие, железные оцинкованные – доступнее по цене. Дороже стоят и двухслойные трубы, применяемые для отопления или трубочки со штуцерами для сантехники и газовых приборов.

Не стоит экономить при покупке – слишком дешевая труба скорее всего имеет тонкие стенки, недостаточную прочность и быстро начнет ржаветь. Средняя цена по рынку от 20 до 150р за метр, в зависимости от типа.

Характеристики металлических гофрированных труб

Замена проводки в панельном доме своими руками

Металлические трубы для электропроводки отличаются по своим характеристикам, их также следует учитывать при покупке изделия.


Помимо прочего, гофрированные трубы для прокладки кабелей могут отличаться по своим эксплуатационным характеристикам

По показателю устойчивости к внешним нагрузкам трубы для электропроводки подразделяются на следующие виды:

  • очень высокая (выдерживает нагрузку до 4000 Н/кв.см);
  • высокая (выдерживает нагрузку до 1250 Н/кв.см);
  • средняя (выдерживает нагрузку до 750 Н/кв. см);
  • легкая (выдерживает нагрузку до 320 Н/кв.см);
  • очень легкая (выдерживает нагрузку до 125 Н/кв.см).

По показателю ударной прочности металлическая гофра может варьироваться от 0,5 кг/100 мм до 6,8 кг/100мм.

Номинальная температура металлорукава может варьироваться от -45С-+5С до +60С-400С.

Еще один важный показатель при выборе описываемых изделий – это фактор гибкости. Гофра может быть:

  • жесткая;
  • гибкая;
  • очень гибкая;
  • гибкая с эффектом памяти.

Выбор характеристик металлорукава для прокладки кабелей должен осуществляться с учетом целей, с которыми в дальнейшем гофра будет использоваться.

Монтаж

Использование гофры для ремонтных работ дома – дело вполне доступное даже для начинающего мастера. Основные требования к работе – тщательность и аккуратность. Вполне доступно для женщин.

А вот по поводу прокладки собственно системы электроснабжения и особенностей монтажа, используемых материалах — до начала работ следует проконсультироваться с опытным электриком. С электрическим током шутить нельзя!

Не забывайте про технику безопасности: при сверлении отверстий в стенах потребуются очки, защищающие глаза; должна быть надежная нескользкая обувь.

Какие инструменты нужны

Вам потребуются следующие инструменты и материалы:

  • электродрель/шуруповерт с соответствующими сверлами и битами – лучше два в одном, иначе придется повторно подниматься на стремянку;
  • стремянки, подмости;
  • дюбеля – самые ходовые — 4,5×40 мм. При слабой штукатурке (известковой в старых домах) лучше брать подлиннее;
  • специальные клипсы нужного диаметра;
  • собственно гофрорукав, желательно с зондом для протяжки провода ; цена изделия с зондом не намного больше, зато работать намного быстрее и удобнее;
  • монтажные коробки с отверстиями, соответствующими диаметру гофры;
  • если трубы прокладываются внутри короба, используются хомуты;
  • для прокладки в штрабах понадобится штраборез, алебастр (гипс), шпатель;
  • кусачки;
  • болгарка.

Как крепить

До монтажа гофры в нее затягивается провод с помощью специального зонда (проволоки).

Просверливаются отверстия в стенах под дюбеля, монтируются с помощью дюбеля клипсы (или стальные хомуты – в каналах) защелкиваются в клипсы трубы. Клипсы устанавливаются через 500 мм на ровной поверхности, в углах – на расстоянии 100 мм от угла. Концы труб заводятся в монтажно-распределительные коробки через специальные отверстия. Резать трубы лучше болгаркой.

В штрабах ( этот вид работ применяется редко, ведь в стенах допускается монтаж электропроводки без гофрорукава) прокладывается труба, прихватывается гипсовым раствором, затем заделывается вся штраба. Стены и потолок штрабятся при помощи штрабореза. Коробки также вмазываются в стену.

При прокладке проводов внутри ГВЛ или ГКЛ стены гибкие трубы укладывают на металлические крепления. На потолке рекомендуется подвешивать трубу к несущим конструкциям с помощью хомутов.

Особенности открытой прокладки на улице: при наружных работах гофру укладывают в хомуты. Применяют изделия с усиленной стенкой – легкие гофры не применяют.

Соединяют между собой мгт при помощи распределительных/монтажных коробок или специальных муфт.

Особенности монтажа и эксплуатации

Прокладка кабеля в металлической гофре не представляет собой больших сложностей при условии того, что специалист, занимающийся монтажом, имеются опыт и достаточную квалификацию. Так что, если у вас отсутствуют необходимые для выполнения работы знания, целесообразнее воспользоваться помощью электриков.


Монтаж электропроводки в гофре может производиться по любым поверхностям

В квартирах и жилых домах традиционно монтируется электрическая проводка скрытого типа. В таком случае гофра с кабелями укладывается в предварительно подготовленные с данной целью штробы, которые после монтажа заделываются и штукатурятся. В качестве альтернативного варианта может применяться внешняя электрическая проводка, которую обычно скрывают под подвесными потолками либо под гипсокартоном.

Если прокладка проводов электропроводки планируется в цементной стяжке основания пола, изделие для прокладки кабеля следует использовать тяжелого типа – оно рассчитано на достаточно высокую механическую нагрузку.

Когда речь идет о прокладке центральных магистралей, затягивание кабеля в гофру производится перед ее укладкой. Если речь идет про ответвления под выключатели либо розетки, протяжку вполне допустимо выполнять позднее.

При крепеже наружной проводки применяются специальные клипсы. Их размер подбирается в строгом соответствии с диаметром непосредственно самой гофры. В штробе допустимо крепление на алебастр и прочие быстрозастывающие растворы.

Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
