Как самому сделать расчёт водостока для скатной кровли

Монтаж водосточной системы – важный этап в строительстве любого дома. Поэтому перед её покупкой важно правильно всё рассчитать.

Как сделать расчёт водостока самостоятельно и купить необходимое количество элементов? Это не очень сложно и в нашей статье мы сделаем расчёт наружного водостока для скатной кровли.

В качестве примера рассмотрим вариант односкатный крыши. В дальнейшем, на основе этого расчёта, вы сможете просто умножить количество материалов на число скатов.

Сечение водостока

Форма водосточных систем может быть круглой и прямоугольной. По большому счёту это ни на что не влияет, кроме эстетики.

Гораздо более важен размер водоотводной системы. Как правило, для частного дома объёма стандартных конструкций всегда достаточно, поэтому можно не утруждать себя расчётами диаметра водостока.

Простой пример: минимальный диаметр желобов от «Металл Профиль» – 120 мм – рассчитан на скаты площадью до 80 м2. Для частного дома это немало. Увеличенный жёлоб 150 мм – до 110 м2. Для крупных объектов выпускается промышленная серия «Проект» со 185-миллимитровыми желобами, которые могут обслуживать скаты площадью до 180 м2.

Размеры и геометрия пластиковых желобов

Общепринятых стандартных размеров пластиковых желобов не существует, каждый производитель выпускает продукцию согласно лично разработанным техническим условиям.

Размер желоба пластикового (производитель — компания Технониколь)

Размеры элементов водосточной системы Döcke PREMIUM

Размеры элементов водосточной системы Döcke LUX

Во время расчетов линейных параметров желобов и их профиля конструкторы в обязательном порядке учитывают характеристики кровель. Крыши имеют более четкую классификацию, это определяет более-менее одинаковые размеры желобов всех производителей, отклонения в несколько сантиметров никакого влияния на эксплуатационные показатели не оказывают.

По виду профиля желоба бывают:

• полукруглыми. Их профиль – это часть окружности, ограниченной диаметром. Такая форма желобов считается универсальной и чаще всего используется. Геометрия элемента дает возможность добиваться максимального диаметра при минимальных потерях материалов, а это оказывает положительное влияние на формирование низкой цены. Диаметр полукруглых желобов 70–170 мм, площадь сечения 24,8–143 см2. Чаще всего стыки герметизируются резиновыми прокладками, соединение замковое. Это объясняется тем, что резиновая герметизация отлично работает на поверхностях правильной геометрической формы без острых углов;



  Желоб водосточный полукруглый

• сложными. Могут иметь вид усеченной трапеции, боковая сторона бывает ровной или выпуклой. Более сложные с технологической точки зрения элементы, стоят дороже полукруглых. Преимущество – могут пропускать увеличенный объем воды при одинаковой ширине. Недостатки – соединение желобов должно выполняться при помощи клея, только таким способом можно надежно герметизировать острые углы элементов.



  Желоб прямоугольный

Длина желобов

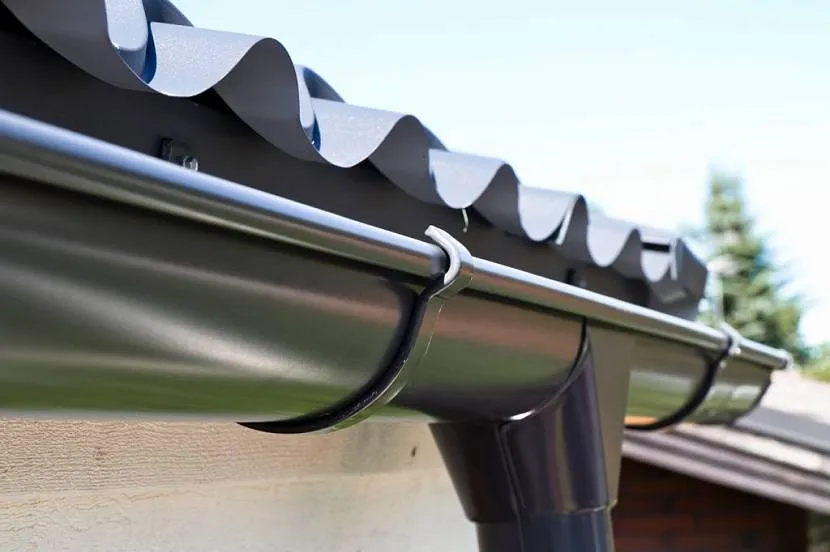

Жёлоб водосточный – обеспечивает эвакуацию талой и дождевой воды с кровли здания.

При расчёте количества желобов для водостока следует исходить из длины одного изделия и длины карниза, плюс нахлёст для монтажа. К примеру, стандартная длина желобов от «Металл Профиль» – 3000 мм. На нахлёст обычно уходит 3-4 см. Таким образом, если у нас карниз 10 метров, нам понадобятся:

• 4 жёлоба по 3 метра. Их общая длина получится 12 м, поэтому лишнее придётся просто отрезать;
• 3 соединителя желобов, они обеспечивают герметичное крепление желобов между собой или с углами жёлоба;
• 2 заглушки (левая и правая), поскольку кровля односкатная, жёлоб не огибает всю кровлю по периметру. Заглушки ставьте на торцах, они придают жёсткость конструкции и служат стопором для воды.

Преимущества использования водостока из пластика

Водостоки из пластика обладают многими положительными параметрами, за счет которых пользуются значительной популярностью. Некоторые владельцы жилых домов даже при наличии финансовых возможностей приобрести металлические части все равно выбирают элементы из пластика, но при этом выбираются виды, созданные из действительно качественного полимера.

К основным положительным эксплуатационным параметрам водостока из пластика относится:

• стойкость перед процессом коррозии, поэтому постоянное воздействие воды не станет причиной разрушения основных частей конструкции;
• небольшой вес, который считается одним из самых важных плюсов данных элементов, так как пластиковые части намного легче металлических, поэтому перевозка и монтаж считаются более простыми и быстрыми процессами;
• во время дождя не возникает сильный и неприятный звук при удалении воды с крыши, а вот металлические части отличаются высокой резонирующей способностью, поэтому при их наличии появляется сильный шум падающей воды;
• легкость установки позволяет каждому владельцу дома самостоятельно заниматься установкой, так как все элементы легко стыкуются друг с другом, а для этого не надо пользоваться какими-либо специфическими инструментами или сваркой, причем даже такое крепление является надежным и долговечным;
• невысокая стоимость различных элементов, причем даже крепежи считаются более доступными по цене по сравнению с использованием металлических водостоков;
• долгий срок службы, который может достигать даже 60 лет, в течение которых не потребуется вовсе выполнять какие-либо сложные ремонтные работы;
• возможность выбрать элементы, обладающие различными расцветками, поэтому подбирается система, прекрасно подходящая для внешнего вида и оттенка стен строения или выбранного на крыше кровельного материала.

Важно! Каждый владелец частного дома должен знать, что водостоки ПВХ при изменении температуры меняют свой объем, поэтому нередко элементы вовсе деформируются или разрушаются при резкой заморозке и разморозке, поэтому установка должна производиться с использованием компенсационных элементов.

Кронштейны

Держатель жёлоба и держатель жёлоба карнизный отличаются друг от друга длиной. Они оба фиксируют жёлоб на кровле, но обычный держатель (более длинный) необходимо монтировать ДО установки кровельного покрытия, а карнизный можно крепить уже при готовой кровле.

Обычные держатели жёлоба, как правило, располагают на расстоянии 60 см друг от друга с уклоном в сторону выпускной воронки. При расчёте уклона водостока, учитывайте, что он может составлять от 3 до 5 мм на каждый метр длины. На 10-метровый карниз нам потребуется 17 держателей жёлоба.

Рассчитаем водосток на примере двухскатной кровли!

Для расчета водостока надо знать два основных размера, все длины карниза и высоту стен. Произведем расчет водосточной системы на двухскатную кровлю, длинна карниза 9 метров, а скат 5 метров, площадь ската 45м2 , площадь кровли 90м2. Высота от земли до края карниза 2,8 метра. Если у Вас возникли вопросы или сложности в расчете обязательно позвоните нашим менеджерам они с удовольствием вас проконсультируют и расчитают водосток. Так же можете посмотреть видеоинструкцию в разделе монтаж водосточной системы.

Водосточные трубы

Труба водосточная – обеспечивает вертикальный сток воды, бывает 2 и 3 метров, обжата с одной стороны.

Расчёт количества вертикальных труб и воронок водостока происходит по общему правилу: на каждые 10-12 м жёлоба приходится один водосточный стояк. И, следовательно, одна выпускная воронка.

Где его устанавливать – зависит от ваших предпочтений. Для односкатной кровли шириной 10 м достаточно будет одного стояка. В этом случае при расчёте элементов, нужно учитывать высоту здания и длину карнизного свеса. Будем считать, что высота дома у нас 4 метра, а карнизный свес 50 см. Таким образом, нам потребуются:

• 1 воронка выпускная;
• 2 колена – они изменяют поток воды в зависимости от архитектуры постройки;
• 1 труба соединительная – устанавливается между коленами, её длина 1 метр, имеет обжим с двух сторон;
• 2 водосточные трубы по 2 метра;
• 7 держателей трубы на дерево или на кирпич – они необходимы для фиксации трубы к фасаду, устанавливаются через каждые 50 см;
• 1 колено сливное – его нужно установить в нижней части стояка. Это не только декоративный элемент – он ещё отводит воду от фасада за пределы отмостки, чтобы не подмывался фундамент.

Правила и порядок установки водосточных систем

Монтируя кронштейны для установки системы, следует выдерживать необходимый уклон по направлению к воронке — он должен составлять 4 мм на 1 метр ширины ската кровли. Это необходимо, чтобы вода естественным образом стекала из желоба в воронку и отводилась от объекта. Крайние крепежные кронштейны водосточной системы должны монтироваться с отступом от угла как минимум 15 см.

После монтажа кронштейнов на них закрепляют водоприемные воронки. Затем полимерные желоба обрезают до требуемого размера. Появившиеся на краях заусенцы удаляют при помощи наждачной бумаги. После этого желоба устанавливают на кронштейнах, соединяя края элементов предусмотренными конструкцией механическими замками путем защелкивания специальными фиксаторами.

Воронка желоба центральная ПВХ Murol 80/100мм коричневая

Затем производится монтаж угловых элементов системы там, где желоба меняют направление, свободные края закрывают заглушками. Монтируются сетки, защищающие водостоки от мусора и листьев. На стенах делают разметки в точках, где будут установлены хомуты, держащие водосточные трубы. Шаг между хомутами должен составлять не более двух метров.

После установки хомутов к воронке присоединяют колено, отрезок трубы, вновь колено. Далее присоединяется основная труба-водосток. Соединения защелкивают хомутами, фиксируя при помощи особых замков. Водосток Murol отводится, как и любая другая система, в ливневую канализацию или дренажную сточную систему.

Дополнительные элементы

Если у кровли сложная форма, то стояки лучше размещать на всех углах, особенно под ендовами, где поток воды одновременно с двух скатов довольно интенсивный. При большом уклоне кровли в таком месте лучше вместо стандартной выпускной воронки установить водосборную – у неё больше диаметр. Не будут лишними также ограничители перелива.

Для вальмовой или другой кровли, где водосточные желоба замкнуты в единый периметр, нам потребуются ещё и такие элементы:

• угол жёлоба – соединяет желоба на внешних и внутренних углах карниза, их количество зависит от геометрии здания;
• тройник (не обязательно) – необходим для соединения двух водосливных труб в один водосток.

Не забудьте приготовить для монтажа герметик, чтобы промазывать стыки и ремонтную эмаль на случай небольших царапин.

Устройство конструкции

Водосточные системы из пластика считаются неплохим выбором, если грамотно выбрать все элементы. Современные производители предлагают конструкции, созданные из поливинилхлорида, представленного термопластичным полимером. Он возникает при переработке нефти, но при этом является безопасным, поэтому его можно применять для жилых сооружений.

Важно! Лучшие производители предлагают действительно множество различных элементов, которые выступают в качестве комплектующих полноценной водосточной системы, поэтому при их грамотном выборе и соединении обеспечивается получение необходимой конфигурации.

Пластиковые водостоки состоят из элементов:

• Желоба. Их основным назначением выступает прием воды, которая стекает со ската крыши, после чего она направляется к водоприемной воронке. За счет того, что для производства желоба используется пластик, обеспечивается возможность выбрать конструкцию оптимального сечения и размера, так как металлические изделия обычно представлены в стандартных габаритах,

Итог

Как видите, расчёт системы водостока для частного дома не так сложен.

Главное – выяснить заранее все параметры вашего здания: высоту стен, длину карнизного свеса, длину и ширину скатов.

Впрочем, если вы не уверены в своих расчётах или боитесь что-то забыть, всегда можно проверить себя с помощью онлайн-калькуляторов на сайтах производителей.

Они хороши тем, что система предложит вам все обязательные элементы водостока. При расчётах вручную легко забыть о каких-то соединителях, держателях. Здесь же будет наглядно показано: что где устанавливается и для чего служит.

Также система рассчитает примерную стоимость конструкции. Единственный минус подобных калькуляторов в том, что они, как правило, предлагают количество материалов с запасом. Впрочем, это легко скорректировать под ваши личные требования.

Минусы применения водостока из пластика

Применение таких деталей обладает не только плюсами, так как такая система имеет некоторые значимые слабые стороны. Они должны учитываться при выборе и установке, а к ним относится:

• Низкая стойкость перед разными механическими ударами и иными видами воздействий. Именно плохая прочность считается наиболее важным недостатком конструкции, поэтому если снег сходит лавинообразно с крыши, то это может стать причиной значительного нарушения целостности системы из ПВХ. Поэтому такие изделия редко используются на больших домах или на многоэтажках.
• Требуется проводить специфические расчеты, чтобы определить, каково оптимальное сечение желоба. От оптимального сечения данного элемента зависит, насколько эффективным будет удаление воды с крыши, поэтому приходится осуществлять сложные расчеты, для чего учитывается, какова площадь ската, среднее количество осадков в год, а также особенности климата, где имеется конкретное строение. Для расчета можно пользоваться современными уникальными онлайн-калькуляторами, которые свободно представлены в интернете. Если неправильно выбрать сечение желоба, то это может привести к быстрой деформации конструкции, поэтому придется вновь переделывать ее.
• Отсутствие стабильных размеров. Пластиковый водосток при разных температурах изменяет объем, поэтому при высокой температуре расширяется, а при низкой – сжимается. Это приводит к тому, что не допускается жестко крепить элементы, а иначе велика вероятность появления разрывов. Также для снижения влияния температуры на пластик используются специальные компенсационные элементы, созданные из резины. Именно они позволяют элементам немного передвигаться, а при этом их целостность не нарушается.

Важно! Желательно для создания системы пользоваться деталями, выпущенными одним производителем, так как иначе велика вероятность, что они не будут стыковаться друг с другом за счет незначительной разницы в размерах,

Как организовать обогрев желобов и водостоков и для чего он необходим

Самая лучшая защита водосточной системы от замерзания зимой – искусственный обогрев. Система обледенения позволяет обогреть водосток и не дать воде замерзнуть. Конструктивно система включает в себя нагревательные кабели, датчики температуры и влажности, крепеж, щит управления. Кабели можно использовать и простые резистивные (нагревательные), и более сложные и дорогие саморегулирующиеся, у которых отдельные участки кабеля включаются в работу при охлаждении ниже заданной температуры.

На количество и мощность кабелей влияют очень много факторов – диаметры труб, разница дневных и ночных температур в вашей местности, протяженность водосточной системы, материал желобов и труб. Поэтому для проектирования системы обогрева необходимо обратиться к специалисту.

Какой водосток лучше: пластиковый или металлический?

У каждого застройщика возникает вопрос, из какого материала выбрать водосточную систему и как ее смонтировать. При эксплуатации пластиковые желоба и трубы подвергаются постоянному влиянию внешних факторов: кроме дождя и солнечного излучения, они испытывают перепады температур, сильный ветер, снеговую нагрузку (при съезжании с крыши пластов снега). Поверхность водостока может царапаться льдом, ветками, листьями деревьев; на элементах могут намерзать сосульки. Материал конструкций должен быть гладким, не должен ржаветь. Вся водосточная система должна сохранять эстетичность в течение всего срока эксплуатации, не выцветать и не покрываться разводами ржавчины, плесенью и мхом.

Пластмассовый водослив сочетает множество качеств, которые требуются для идеальной системы водоотведения. Поэтому чаще всего выбирают пластиковые конструкции, имеющие оптимальное соотношение цены и качества. Медь, нержавейка, алюминий, титан-цинк дороги или очень дороги; оцинковка не слишком эстетична, недолговечна, очень некрасиво ржавеет. Оцинковка с пластиковым покрытием хороша, но при резке элементов также начинает ржаветь от места среза.

Где можно купить

Купить элементы пластикового водостока можно везде. Качественные изделия – только в строительных гипермаркетах или крупных строительных магазинах, с сертификатом, чеком и гарантией. Не стоит брать самую дешевую водосточную систему, но гнаться за ценой тоже не выход. Лучше проверенный середнячок. Осмотр закупаемых материалов все равно обязателен – не должно быть сколов, трещин, заусенцев, неравномерной окраски, при покупке в жару материал не должен быть слишком мягким. Проверить пластиковые изделия на хрупкость не получится – разбивать продукцию никто не даст. Поверхность должна быть очень гладкой.

Примерная цена

Примерная стоимость белого пластикового желоба ходового диаметра 125 мм длиной 3 м – от 406 рублей, трубы диаметром 125 мм длиной 3 м – от 470 рублей, соответствующей воронки – от 222 рублей. Цветные изделия на 10–15 % дороже.
