MesterulManole 10 октября, 2017Специализация: многолетний опыт отделочных работ жилых и офисных помещений, дач, загородных коттеджей и т.п. Хобби — велосипед во всех проявлениях

Если как следует обустроить периметр дымохода, можно предупредить протечки и подстраховаться от пожара

Нужно обойти трубы дымохода на кровельном скате и не знаете, как это сделать? Я расскажу о четырех простых способах, которые подойдут для решения этой задачи с разными типами дымоходов на разных типах кровельных систем. В итоге, вы сможете выбрать один из предложенных способов и применить его при строительстве своего дома.

Как обойти трубу металлочерепицей?

При обходе трубы металлочерепицей на крыше, ширина ската которой не превышает 80 сантиметров, предстоит решить две задачи.
В первом случае нужно перехватить воду со ската над трубой и разогнать ее в разные стороны от трубы, а также пустить воду с нижней части примыкания трубы.
2 задача — не пропустить влагу, которая будет спускаться по стенкам трубы в дом.
Для решения двух задач при монтаже металлочерепицы необходимо вокруг трубы смонтировать металлический фартук, часть которого будет расположена в плоскости крыши и закреплена.
Другая часть будет подниматься вдоль трубы на 200 миллиметров выше плоскости кровли.
Поверх фартука монтируют планку примыкания с помощью герметика.
После монтажа фартука часть трубы под фартуком останется в недоступности.
Поэтому стоит проверить, чтобы гидроизоляция была тщательно заведена под боковые грани трубы и вне ее должны быть встроены водоотводящие желоба.
Для такого монтажа необходимо сделать на задней грани трубы дополнительную обрешетку, а примыкающий к трубе лист металлочерепицы отрезать по длине таким методом, чтобы линии резов были расположены над линиями штамповки.
Расстояние от верхней грани трубы для этих линий должно быть приблизительно 15 сантиметров.
Обрезки листов металлочерепицы могут быть использованы для дальнейшего монтажа.
В первую очередь стоит отметить, на боковых гранях трубы прочерчивают линии на 15 сантиметров выше верха кровельного покрытия, также необходимо подготовить нижнюю боковую правую и левую детали фартука.
Точно сделанные детали должны подниматься на боковую грань трубы на 15 сантиметров, заходить на трубу на 20 сантиметров, боковыми частями заходить за верхний гребень волны металлочерепицы, а нижней частью доходить до низа нижней детали фартука.
Верхняя часть фартука должна заканчиваться отбортовкой вверх.
Герметизируют все места соединений фартука.
В верхней части смонтируйте уплотнитель.
Верхние листы металлочерепицы разрежьте горизонтально в нижней части штатной резкой.
Там, где сделаны нижние штатные резки, добавьте по одному длинному листу и доведите уровень стыковки рядом со скатом.
Поверх закрепите фартук, верхняя деталь которого должна быть зажата между трубой и монтируемыми листами.
Чтобы предотвратить попадание воды в боковые грани трубы, под фартук закрепите жестко по периметру трубы планку примыкания и тщательно загерметизируйте зазор между боковыми гранями трубы и планкой примыкания.

модератор выбрал этот ответ лучшим
В наше время это не проблема (раньше всё начиналось и заканчивалось на цементно-песчаном растворе, которым и заделывалось это примыкание) специально под металлочерепицу есть устройства примыкания металлочерепицы к трубам дымохода, причём к любым, любого сечения и размеров.

В народе данное устройство называют “фартуком”, причём эти самые “фартуки” есть внутренние (под металлочерепицей) и наружные (на металлочерепице).

Но начинаются работы с монтажа дополнительной обрешётки вокруг трубы дымохода.

Далее гидроизоляция (специальная плёнка) с нахлёстом на трубу дымохода).

Монтаж внутреннего “фартука”.

Затем подрезаем (отрезаем) металлочерепицу по нужным размерам (советую не использовать болгарку, защитный слой загубите) и штатное крепление (обычно это саморезы кровельные).

Если дымоход (труба) кирпичный, то в кирпиче делается штроба (вот тут можно и нужно использовать болгарку, штробу лучше нарезать, а не выдалбливать перфоратором), под монтаж наружного фартука (крепится к планке которая в свою очередь монтируется в штробу), который устанавливается с нахлёстом на трубу дымохода, выше металлочерепицы на 200-и мм (ориентировочная цифра).

Это общее, могут быть нюансы, так как трубы дымохода изготавливаются из разного материала (к примеру металлические трубы обходят металлочерепицей иначе, есть необходимость соблюдения зазоров, применяются иные материалы), сечение и диаметр у них разный.

В целом данная работа требует определённого опыта и сделать её самостоятельно крайне сложно.

1.Намоканию теплоизоляционного слоя и, как следствие, утечку тепла из помещения,

2.Попаданию влаги на деревянные элементы стропильной системы и, как следствие, их гниению,

3.Нарушению вентиляции воздуха в подкровельном пространстве,

Предварительно, перед монтажом фартука нужно завести гидроизоляционный материал на дымоход и покрывать фартуком уже поверх него.

Некоторые мастера заводят верхний край фартука вглубь дымохода, для этого при помощи болгарки проделываются штробы в дымоходе, а верхние края загибаются вовнутрь этих штроб (это отчетливо видно на картинке номер 1).

Гидроизоляционные самоклеящиеся ленты: гибкий подход

Один из самых популярных и проверенных методов обустройства примыкания кровли к дымоходной трубе – использование специальных гидроизоляционных лентой.

Например, сложно придумать что-то лучше для крыши из штучных материалов, для которой не подходит фартук из оцинкованной стали. Работать с такими лентами легко, главное только придерживаться температурного режима – от +5 до +40°С.

В этой статье мы рассмотрим самые качественные и популярные ленты. А вообще их вариантов немало, ведь каждый производитель кровельного материала старается выпустить свой кровельный элемент, который будет больше всего подходить к конкретной марке.

Например, если вам нужно обойти круглый дымоход, вам поможет лента по типу Экобит. Она хороша тем, что имеет саморасширяющуюся основу и без проблем герметизируется.

Ее нижнюю часть нужно завести под черепицу, а верхнюю наложить на кровельное покрытие. Далее оба слоя прижмите и приклейте к стенам дымохода и к черепице. Далее края верхней ленты закройте металлическими профилями.

Вот как выглядят такие гидроизоляционные ленты:

В общей сложности, сегодня выпускают ленты на двух основаниях. Так, бутил-каучуковая отличается самыми высокими гидроизоляционными качествами, а алюминиевая позволяет герметично обогнуть даже самые сложные формы.

Easy-Form: прочность алюминия

Easy-Form – алюминиевая лента с бутиловым слоем на поверхности. Растяжимость у такой ленты – 70%, и при этом есть жесткая прокладка из полиэстерового материала.

Она самоклеящася и замечательно подходит для гидроизоляции дымохода. Не поддается гниению, устойчива к морозу и перепаду температуры, не теряет своих свойств в пределах температуры от -20° до +80°С.

Такая лента полностью заменяет собой использование свинцовых листов, и при этом обходится дешевле и куда проще в монтаже. Гарантию на нее дают 10 лет. А работать достаточно просто, хотя инструкция и выглядит объемной:

Шаг 1. Еще на стадии строительства обрешетки включите в нее дополнительные элементы из бруса сечением 40х40 или 50х30 мм. Закрепите их вдоль стен дымохода.
Шаг 2. С передней стороны трубы закройте покрывающим фартуком. Обычно такой рекомендует сам производитель, из определенного материала для каждого вида кровли.
Шаг 3. Установите фартук на свое место – по нижнему краю трубы.
Шаг 4. Сделайте на фартуке разметку, а по ней –срезы. Следите за тем, чтобы верхняя часть фартука была точно по ширине трубы, а у волнистой части было по одной волне по сторонам.
Шаг 5. Сделайте карандашом разметку и отрежьте лишний материал по нижнему гребню волны острым ножом.
Шаг 6. Готовый фартук прижмите к трубе и зафиксируйте к поверхности фирменными кровельными гвоздями, прямо в брус обрешетки. Гвозди, вбивайте в вершину каждой волны, строго вертикально, кроме волн, которые выходят по сторонам за габариты трубы.
Шаг 7. Отрезанный кусок теперь приложите к месту монтажа и придайте ей форму рельефа угла.
Шаг 8. С тыльной стороны ленты снимите защитную пленку, которая закрывает клеевой слой. Приложите ленту к трубе так, чтобы она закрыла верхнюю и нижнюю часть фартука на 70-80 мм. Чтобы лента прилегла плотно к кровле, подрежьте ее угол.
Шаг 9. Прижмите ленту ко всей поверхности с небольшим усилием. Сделайте так на одном нижнему углу у трубы, а затем – на втором.
Шаг 10. Приложите к трубе фартук бокового примыкания, прижмите и отметьте линию среза. Резать нужно будет по вертикальным границам трубы, острым ножом. Сам нож прижимайте не сильно, так, чтобы тот входил в фартук только на 2/3 толщины материала. Затем согните его и аккуратно отломите.
Шаг 11. Подготовленные боковые части фартука прибейте гвоздями к кровле, по три гвоздя в каждую деталь: один в центр и еще по одному снизу и сверху.
Шаг 12. Отрежьте от самоклеящейся ленты кусок, который будет превышать по длине ширину трубы на 200 мм. Этот отрезок подойдет для герметизации задней части дымоходной трубы.
Шаг 13. Теперь ленту приклейте к передней стороне трубы. Теперь длина ленты должна превышать ширину трубы на 200-300 мм. Сама лента будет загибаться на боковые стороны трубы и заходить под боковые детали фартука.
Шаг 14. Прижмите верхний край ленты металлической фиксирующей планкой и закрепите на дюбели. Отогните края фартука от поверхности трубы.
Шаг 15. Заделайте угол между стеной трубы и отогнутым краем слоем полиуретанового герметика.
Шаг 16. С задней стороны уложите дополнительный кусок ондулина, от конька до трубы.

Герметизация посредством обустройства короба

Существует способ герметизации посредством обустройства короба.

Между краем обрезанной кровли и трубой оставить расстояние согласно нормативам по пожаробезопасности.
Произвести обработку примыкаемого края крыши к дымоходу и самого дымохода теплозащитным материалом.
В этой зоне обустраивают короб из оцинкованной стали или профнастила. Нарезанные полосы до 40 см необходимо обшить по периметру и угла наклона ската.
Элементы короба (воротник) соединяют способом внахлестку и припаивают.
При скате крыши под углом более 30 градусов организовывают металлический отвод для стекания дождевых вод вокруг дымохода.
Заполняют пространство между трубой и коробом теплоизоляционным материалом. Можно использовать базальтовую вату.

Принцип обустройства прохода теплоизоляционными материалами применим для дымохода на скате и коньке с небольшими различиями. Обустройство дымохода по коньку предполагает изменения конструкции стропильной системы.

Накрывают кровельный настил рубероидом в нахлестку на стенки трубы, и производят монтаж фартука с последующим заполнением полимерными герметиками в зазоры между фартуком и стеной.

Методика укладки защитных материалов на выход трубы

полотна материала нарезаются в форме конвертов;
материал доводится до граней прохода из балок или стропильного профиля, обеспечивая плотное примыкание материалов;
полотно крепится к балкам с помощью стальных скоб или обычных гвоздей;
уплотнитель дополнительно прижимается к стропилам деревянными брусками.

Чтобы надежно защитить узел и утеплитель крыши от воды, точки примыкания защитного материала к деревянным элементам обрешетки прохода трубы дополнительно проклеиваются своими руками до достижения полной герметичности.

Среди специалистов распространено мнение, что внешняя поверхность прохода дымоходной трубы достаточно отдалена от очага, чтобы не нагревать выход у кровли – металлочерепицу или слой профнастила – в месте соприкосновения больше чем до 60 градусов, поэтому защитные материалы вне опасности. Благодаря этому можно установить каменную вату вплотную к дымоходу строительным скотчем.

Устройство наружного фартука в месте примыкания к трубе

Следующий этап — это установка поверх внутреннего фартука и галстука основного покрытия. На обход дымохода монтируется верхний лист металлочерепицы. При этом он должен накрывать планку примыкания и заходить на нижний лист покрытия, захватывая первую волну в верхней части дымохода. Таким образом, смонтированный нижний фартук в обход трубы зажимается между двумя слоями листов металлочерепицы и полностью предотвращает попадание воды в подкровельное пространство.

Установив листы металлочерепицы на обход дымохода, начинают монтаж наружного фартука. Данный элемент практически никакой защитной функции не несет, а считается декоративной отделкой на проход трубы через кровлю. Его установка ведется практически по той же технологии, что и устройство нижнего фартука.

Если кирпичная или другая труба располагается на расстоянии в 1,5 м, то при установке ее высота должна превышать высоту конька не менее, чем на 0,5 м. Когда дистанция до конька находиться в пределах 1,5 – 3 м, то строение размещается на одинаковой высоте с коньком.

В ситуации, когда расстояние от кирпичной или любой другой трубы составляет больше, чем три метра, показатель высоты строения определяет условная линия. Она проходит под углом 100 от побега конька к горизонту.

Фартук — та же ендова, но с большей нагрузкой!

Ближайшим функциональным аналогом внутреннего фартука считают ендову. Этот значимый элемент кровли сделан в виде желоба. Основное предназначение ендовы — отвод воды со скатов кровли.

Обратите внимание

Если провести сравнение емкости каналов фартука и ендовы одинаковой ширины, то выяснится, что емкость ендовы в несколько раз больше емкости фартука. А объем осадков одинаков!
При монтаже фартука нужно следить за тем, чтобы случайно не замять отбортовку. Ведь даже слегка замятая отбортовка может значительно уменьшить емкость фартука

Сегодня изготавливают фартуки разной формы. Чаще всего конструкции имеют равномерную ширину по всей длине.

Хотя в некоторых инструкциях рекомендуют делать их сужающимися к низу или с узкими локтями. Несомненно, подобное исполнение не добавляет емкости фартуку, а наоборот ее уменьшает.

Какой материал взять под ендову на металлочерепицу

Как обделать трубу алюминиевым фартуком

Обшивка труб на крыше способом фартука из оцинкованного металла с полимерным покрытием является современным методом герметизации. В целом процесс предполагает монтаж фартука и заполнение полимерным герметиком образовавшихся зазоров.

Еще одним вариантом является обустройство алюминиевого фартука. Алюминиевой лентой обматывают трубу с тем расчетом, чтобы часть ее располагалась в зазоре между трубой и кровельным материалом. Заполняют зазор мастикой на основе битума и дополнительным приклеиванием ленты. По линии примыкания фартука к трубе закрепляют металлический профиль и дополнительно изолируют от попадания влаги.

Обход трубы профнастилом выполняется в процессе обустройстве фартука из примыкающих нижних планок.

Сэндвич-трубы

Также прекрасный вариант обустройства дымохода – использование сэндвич-труб. Такой дымоход представляет собой две трубы, одна в одной, имеющие разный диаметр, а между ними находится базальтовая вата. Такие трубы защищены от появления скоплений конденсата и сильного перегрева.

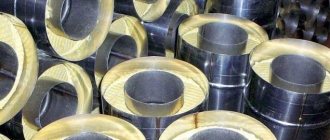

Сэндвич-труба

Это самый простой вариант обустройства дымохода, с задачами монтажа справится даже начинающий строитель. Служат такие трубы долго, обладают прекрасными эксплуатационными характеристиками.

Устройство сэндвич-дымохода

Калькулятор расчета внутреннего диаметра сэндвич-дымохода

Перейти к расчётам

Обустройство фартука из алюминиевой ленты

Второй способ герметизации трубы выполняется посредством обустройства фартука из алюминиевой ленты. Следует обойти два слоя алюминиевой ленты по периметру трубы, так чтобы часть ленты утопала в зазоре между стеной трубы и кровельным покрытием. Чем замазать можно? Замазать следует битумной мастикой c последующим проклеиванием ленты. Линии примыкания фартука к трубе фиксируют металлическим профилем и покрывают гидроизолирующей пленкой.

Обход трубы на крыше профнастилом можно сделать посредством обустройства фартука с применением примыкающих нижних планок листов. Принцип укладки сводится к организации первой планки к боковой стене дымохода с фиксированием отметки верхнего уровня. На отметке выполняют штрабу с последующим заполнением герметика. Следующий рабочий процесс – организация металлического галстука c обустройством бортиков по краю для отвода вод. Потом крепится галстук на верхней кромке.

Для качественного покрытия профнастилом вокруг трубы необходимо сделать обрешетку. Она обеспечит надежное крепление нижней планки примыкания и края профнастила вдоль стенок дымохода.

Планки Вака: надежное примыкание

Итак, чтобы защитить швы примыкания:

Шаг 1. Установите планки и залейте верхнюю отбортовку герметиком. В традиционных узлах обычно используется напуск кирпича, а здесь как раз эту функцию выполняет как раз планка.
Шаг 2. Отрежьте нижнюю планку нужной длину – так, чтобы длина планки была шириной трубы и по 5 см по сторонам.
Шаг 3. Разрежьте верхнюю часть планки и согните по линии самой трубы.
Шаг 4. Теперь разрежьте нижнюю часть трубу и согните, по линии, которая будет дальше от угла трубы на 1 см.
Шаг 5. Отрежьте планки на 1 см и загните верхнюю отбортовку молотком к трубе.
Шаг 6. На нижней части отрежьте уголок параллельно линии ската.
Шаг 7. На верхней части просверлите отверстия с шагом до 20 см, для дюбелей 6 мм. Отверстия под них нужно просверлить 6х40 мм.
Шаг 8. Закрепите планку прямо на печной трубе термостойкими дюбелями.

Готовый обход дымохода должен выглядеть со всех сторон вот так:

Далее приложите боковую планку так, чтобы она оказалась параллельной линии ската, и следуйте такой инструкции:

Шаг 1. Отметьте на внутренней поверхности планки контур нижней планки.
Шаг 2. Отрежьте верх планки по линии трубы, а низ планки – по линии, которая отступает от угла дымохода на 1 см.
Шаг 3. Обрежьте боковую планку по контуру нижней уже закрепленной планки.
Шаг 4. Закрепите планку шурупами с шагом до 20 см, и тоже самое проделайте со второй планкой.
Шаг 5. Теперь отрежьте верхнюю планку по ширине трубы с выпуском по 2 см по обоим сторонам.
Шаг 6. На верхней планке с внутренней стороны отметьте контуры уже установленных боковых планок.
Шаг 7. Отрежьте верхнюю планку, согните по линии трубы. Сделайте нужные надрезы, просверлите в трубе отверстия для дюбелей, 6х40 мм. Закрепите планку.

И, наконец, нанесите герметик в отбортовку планки вокруг всей трубы. Для удобства возьмите строительный шприц, а чтобы шов был аккуратным, растяните его картонкой.

Герметизация посредством обустройства короба

Существует способ герметизации посредством обустройства короба.

Между краем обрезанной кровли и трубой оставить расстояние согласно нормативам по пожаробезопасности.
Произвести обработку примыкаемого края крыши к дымоходу и самого дымохода теплозащитным материалом.
В этой зоне обустраивают короб из оцинкованной стали или профнастила. Нарезанные полосы до 40 см необходимо обшить по периметру и угла наклона ската.
Элементы короба (воротник) соединяют способом внахлестку и припаивают.
При скате крыши под углом более 30 градусов организовывают металлический отвод для стекания дождевых вод вокруг дымохода.
Заполняют пространство между трубой и коробом теплоизоляционным материалом. Можно использовать базальтовую вату.

Традиционная оцинкованная сталь: прочный «галстук»

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Примыкание профнастила к печной трубе с прямоугольным сечением

В настоящее время производители позаботились о том, чтобы места примыкания и стыки между некоторыми элементами кровельной конструкции были надежно защищены от проникновения атмосферных осадков. Для этого выпускаются доборные элементы для ендовы, конька и участков примыкания. Такие же доборные материалы есть и для герметизации зазором труб, проходящих через профнастил. И этот элемент носит название фартук.

Основное предназначение фартука – это собрать всю воду, стекающую по печному дымоходу и по скатам крыши, и отвести ее к карнизу в систему водостока. Но есть в монтажном процессе установки фартука один очень важный момент. Необходимо правильно провести гидроизоляцию

Всем известно, что под профнастил обязательно устанавливается гидроизоляционная пленка, и неважно, крыша будет утепленной или нет. Так вот в месте, где труба проходит через кровельную конструкцию, необходимо сделать разрез под устанавливаемую печную трубу, оставив края разреза шириною 50-100 мм, которые впоследствии будут закреплены на самой трубе

Но это еще не все. В местах примыкания необходим усиленный гидроизоляционный слой. Поэтому чаще всего под фартук устанавливается специальная гидроизоляционная лента. К тому же она должна располагаться под верхними планками фартука и ложится частично на профнастил. По сути, получится двойная защита. Схема укладки гидроизоляции следующая:

Сначала она наносится на нижний край дымохода.
Затем заделываются стыки примыкания по бокам трубной конструкции.
И последний – это верхняя кромка, ближняя к коньку кровли.

Нередко встречаются такие ситуации, когда появляется необходимость провести печной дымоход через уже возведенную крышу из профнастила. Сделать это сегодня несложно, но есть тут один нюанс. Необходимо отверстие (проход) в профнастиле делать меньше размеров трубы приблизительно на 1,5-2,0 см. Понятно, что дымоход в такой проход не влезет, поэтому кромку по углам отверстия разрезают и выгибают. Эти кромки после установки дымохода плотно прикладывают к нему и закрепляют. Это еще один защитный барьер для протечек. При этом под сам профнастил обязательно укладывают нижнюю планку фартука и поверх нее гидроизоляционную ленту.

Добавим, что сложность сооружения гидроизоляционного барьера зависит в основном от того, в каком месте устанавливается труба.

Основа крышная разделка CADP 60 для утепленного дымохода Bofill

Модельный ряд серии Основа дымохода (крышная разделка) CADP 60

Описание Основа дымохода (крышная разделка) CADP 60

Основа дымохода «CADP 60» (крышная разделка), производимая , применяется при проходе дымоходного канала через кровлю в соответствии с углом наклона крыши к горизонту (внутренний угол от 45 до 60°). Устанавливается сверху на утепленную трубу дымохода, проходящую через крышу. Основание из свинцового листа можно прижать к поверхности покрытия кровли либо разместить под поверхностью кровли. Регулировка угла наклона осуществляется за счет конусной части трубы крышной разделки из нержавеющей стали. Зазор в месте стыковки основы и дымовой трубы закрывается с помощью регулируемого фартука «VDP» с применением герметика.

Двустенные (утепленные) дымоходы предназначены для отвода дымовых газов от котлов, каминов, колонок, генераторов, теплогенераторов. Состоят из двух слоев нержавеющей стали, между которыми находится утеплитель (базальтовая вата с уплотнительными прокладками), который позволяет решить проблему образования конденсата. Внутренние стенки трубы из высококачественной аустенитной нержавеющей стали марки AISI 316L выдерживают агрессивное действие кислот, образующихся при взаимодействии конденсата и отработанных газов. Внешний контур выполнен из аустенитной нержавеющей кислотоустойчивой стали марки AISI 304L. Круглое сечение канала и гладкая поверхность дымохода снижает образование отложений и засорения. Соединение элементов дымохода происходит установкой следующего на предыдущий, зажимается хомутом.

Основные особенности и преимущества основы дымохода «CADP 60»:

Диаметр: от 80 до 300 мм (свыше 300 мм – по запросу)
Уклон кровли: от 45 до 60°
Основание из свинцового листа
Конус из нержавеющей кислотоустойчивой стали AISI 304
Толщина стенок: 0,4 мм
Рабочая температура: до 550 °С
Допустимо кратковременное повышение температуры до 750 °С
Возможность установки прокладки для повышения герметизации
Высокая устойчивость к коррозии
Отсутствие конденсата
Сварка встык TIG
Неограниченный срок службы
Привлекательный дизайн
Легкость монтажа и технического обслуживания
Соответствие нормам пожарной безопасности

Как обделать трубу алюминиевым фартуком

Обход трубы профнастилом выполняется в процессе обустройстве фартука из примыкающих нижних планок.

Делаем обрешетку

обрешетка для металлочерепицы
Листы металлочерепицы монтируют на обрешетку, которую собирают из досок, имеющих сечение 30х50 миллиметров. Начальную, расположенную в самом низу, обрешетину делают немного толще – миллиметров на 15 -20, поскольку ее используют с целью поддержания свесов. Первую из обрешеток выравнивают относительно карниза. Расстояние между первой доской обрешетки и второй составлять должно 280 миллиметров, а последующие крепят с промежутком 350 миллиметров. Таким образом, необходимо, чтобы шаг металлочерепицы соответствовал шагу обрешетки. Когда создается обрешетка в месте нахождения ендов, расположения печных труб и других элементов монтируют дополнительные (усиливающие) планки.

Герметизация кирпичной дымовой трубы — как обойти и закрыть правильно

После того, как сделано гильзование кирпичного дымохода нержавеющей трубой, нужно выполнить герметизацию. Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно. Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат. Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления

При выборе материалов для решения вопроса, как обделать трубу на крыше профнастилом, важно учитывать их внешний вид и устойчивость к определенным условиям.

Непосредственно утепление выполняется следующим образом:

Трубу обкладывают клинкерным кирпичом. Затем обмазывают штукатурным раствором или обшивают подходящим материалом

При этом очень важно использовать материалы, устойчивые к возгоранию.. Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости

Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.

Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.

В этой ситуации следует учитывать некоторые особенности:

Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.

Способы герметизации труб различной конфигурации

Способ заделки щели между дымоходом и кровлей зависит не только от возможностей, предпочтений мастера, но и от размера отверстия, от формы трубы, от кровельного материала.

Крышу из профнастила герметизировать на стыке с трубой можно:

Специальной липкой лентой. Промышленность предлагает готовый изоляционный материал из бутилкаучука с алюминиевым покрытием. Изоляционная лента выпускается разных цветов, что при герметизации позволяет сохранять эстетичность кровли. Обладает исключительной клейкостью к любым материалам. Является лучшим вариантом герметизации печного дымохода при небольших зазорах на пологих крышах.
Полиуретановым, битумным, силиконовым, или акриловым герметиком. Герметик используют как самостоятельный материал для герметизации или в процессе монтажа гидроизоляционного фартука.
Оцинкованным (или со специальным покрытием) стальным фартуком. Фартук имеет разную конфигурацию для круглой и квадратной печной трубы. Его можно изготовить самостоятельно из листового железа или купить готовый.
Эластичной проходкой. Специальная эластичная насадка на печную трубу круглую или овальную. Предусмотрено использование на разном диаметре. Является наиболее удобным и надежным приспособлением для герметизации печного дымоотвода на крыше из профнастила.

Обратите внимание! Все изоляционные материалы, используемые при герметизации печной трубы, должны быть негорючими!

Поскольку сам профнастил является негорючим материалом, то зазор между ним и печной трубой при монтаже можно сделать минимальным (5 мм). Это облегчит герметизацию, позволив обойтись термостойким герметиком. Если зазор оставлен больше 1 см, то для его заделки используют технологии и материалы в зависимости от формы дымоотвода.

Как заделать проход трубы на крыше из профнастила своими руками

При правильной укладке профнастила на крышу дома можно гарантированно избежать протечек во время дождей и весеннего таяния снега. По этому критерию можно судить о надежности кровли. Следует помнить, что любая конструкция крыши состоит из множества элементов. В список входят ендовы, фронтальные планки и конек. Однако, исходя из практики, самым рискованным в плане протечек элементом является печная труба.

Несколько десятилетий назад печники справлялись с этой проблемой при помощи утолщения кирпичного дымохода. Однако такая работа требует определенных знаний и навыков, а современные конструкции все чаще возводят из металла. Обычно дымоходы выполняются с круглым сечением. Разобраться, как заделать трубу на крыше из профнастила, поможет простая инструкция.

Устройство проходного короба для разнородных материалов

Существует также такая практика, как проведение трубы через крышу при помощи проходного короба. Это выгодно тогда, когда сама кровля сделана из разнотипных материалов, у которых – разная устойчивость к возгоранию.

В таком случае изготавливают короб нужных размеров из огнестойкого материала, проводят через него трубу так, чтобы до стенок оставалось не менее 15 см и засыпают пространство керамзитом.

Вот пример организации такого короба:

Когда вы устанавливали дымоход на крыше, возникли ли у вас сложности?

Источник

Примыкание кровли к круглой трубе

В частном секторе также распространен вывод вентиляции или дымохода по средствам трубы круглого сечения. Чаще всего это касается сэндвич (утепленной) трубы отопления. Казалось бы, решение с герметичным примыканием к трубе круглой формы гораздо проще и не требует профессиональных навыков в монтаже. К тому же на любом строительном рынке есть готовые материалы для изоляции стыка дымоходной трубы и кровли. К самым популярным и, чуть ли ни единственным, относятся кровельные проходки Master Flash с большим ассортиментом размеров и цветов. Простота монтажа, универсальность (применим для разных видов кровли) и доступная цена давно сделали этот материал «народным».

Уплотнитель Мастер Флэш состоит из термостойкой гофрированной EPDM-резины и алюминиевого основания. Еще одним плюсом материала является возможность установки на уже смонтированные трубы, что очень удобно в случае быстрого ремонта крыши (например, при устранении протечки или замене кровельного материала).

Монтаж также прост, как и сам материал.

Монтаж Мастер Флеш

Необходимо смазать кровельным герметиком место соединения основания Мастер Флэша с кровлей, а затем закрепить уплотнитель к поверхности при помощи кровельных саморезов. Однако, как показывает практика, по прошествии некоторого времени герметичность примыкания начинает постепенно ухудшаться. В первую очередь это связано с качеством герметика и атмосферными явлениями (перепады температуры, порывистый ветер, дождь или снег могут нарушить герметичность соединения).

Для того, чтобы максимально обезопасить крышу от протекания в узлах кровли с круглой трубой рекомендуется частично «заводить» верхнюю часть проходки под кровельный материал или планку конька.

Установка Master Flash рядом с коньком

Таким образом можно надежно установить узел примыкания трубы и кровли.

Сложность соединения

Затруднения со скатом снега в зимнее время года.
Правильная герметизация промежутка между кровлей и дымоходом.
Высокие температуры, до которых нагревается труба. Появляется риск воспламенения деревянного каркаса под крышей.

ВАЖНО. Правильно сделать соединения трубы и кровли для того, чтобы минимизировать риск возникновения пожара.

Процесс обустройства гидроизоляции

Рассмотрим последовательность технологического процесса обустройства гидроизоляции.

Для дымохода круглой формы из оцинкованной стали пространство между трубой и покрытием кровли герметизировать значительно легче. В этом варианте применяют заводские эластичные проходки, которые максимально примыкают к профлисту.

Прокладки представляют алюминиевый фланец с соединительной частью из силикона или резины EPDM. Они могут быть разных размеров от 3 до 600 мм и в исполнении под разным углом, цельные и разъемные. Срок их эксплуатации большой. Такие приспособления можно использовать для плоских крыш и под углом.

Герметизация такими проходками – простейший способ изоляции в местах стыка крыши и выходного отверстия.

Итак, как же происходит процесс?

Сначала определяют размер отверстия на крыше и обрезают резиновую гофру соответственно этих параметров. При организации вывода дымохода на скатных крышах необходимо отверстие 2-5 сантиметров по диаметру.
Потом одевают прокладку.
Для фланца выбирают нужную форму.
Заливают канавки на изнаночной стороне фланца герметиком и плотно прижимают к настилу кровли, и дополнительно крепят саморезами c резиновыми головками, которые расплющиваются в процессе закручивания. Их применяют для кровельных работ, чтобы исключить попадание воды внутрь. В работе с обычными саморезами используют резиновые прокладки.

Важно: поверхность проходки и кровли должны быть сухими и чистыми

Параметры правильной работы устройства

Правильно установленный дымоотвод создает естественную тягу и выводит продукты горения каналом, не позволяя им проникать в помещение. Оценить работу дымохода порой можно даже визуально – по наличию дыма в помещении или цвету пламени. Чрезмерную тягу определяют по белому пламени и характерному гулу, в то время как ярко-оранжевый цвет пламени характеризует недостаточность тяги. Сделать более точные замеры поможет специальный прибор – анемометр.

Если тягу необходимо усилить, можно воспользоваться одним из следующих способов:

Установить дефлектор. Однако нужно учитывать, что дефлекторы улучшают тягу только при наличии сильного ветра.
Установить специальный зонт на дымовой трубе. С помощью датчика, размещенного под колпаком, зонт регулирует температуру горения.
Увеличить высоту трубы.
Использовать турбинную насадку.

Особенности монтажа дымохода на металлочерепице

Устройство узла прохода на профилированной металлической кровле практически ничем не отличается от разделки трубы на других видах кровельных покрытий:

Кирпичная труба на крыше из металлочерепице может устанавливаться в теплоизоляционном кожухе или без такового, но стены дымохода, примыкающие к обрешетке и стропилам, необходимо изолировать металлом и термоизоляцией; Из-за волнистого профиля кровельное покрытие намного лучше собирает и удерживает снег на поверхности крыши, чем шифер или профлист

Это означает, что узел прохода трубы через кровлю из металлочерепицы в зимнее время будет постоянно заливаться талой водой; Особое внимание уделяется выбору места для установки трубы. Чем ближе дымоход к коньку крыши, тем лучше тяга, и меньше проблем с обратным потоком.

Но в этом случае потребуется поднять дымоход на максимальную высоту, а значит, нужно устанавливать крепления и увеличивать жесткость дымохода. Для массивной печной трубы проход через металлочерепицу нужно будет дополнительно фиксировать на балках потолочного перекрытия. Если использовать современные двойные конструкции, то для установки трубы — сэндвича придется использовать растяжки и пояса. Иначе гибкая и неустойчивая труба под ударами ветра быстро разрушит узел прохода, юбку и гидроизоляцию кромки металлочерепицы.

Говоря о креплении ендовы, стоит заметить, что по нормативам саморезы должны быть закручены на расстоянии 25 см от оси ендовы. Форма желоба этого элемента кровли способствует организованному движению воды. Поэтому никаких протечек не бывает.

Никаких прокладок или уплотнителей при входе самореза в фартук не ставят, а значит невозможно гарантировать отсутствие протечек в дальнейшем.

Сегодня многие фирмы производители заняты разработкой технологий по изготовлению фартуков для обхода трубы.

Обратите внимание

Не стоит пренебрегать таким важным элементам кровли, как обход трубы.

Обеспечить хорошее примыкание кровли к трубе можно и другими способами, которые позволяют надежно защищать подкровельное пространство от влаги, да и выполнить их совсем несложно. Обход можно выполнить с помощью металлического фартука, как представлено в инструкции по монтажу металлочерепицы М28 фирмы УНИКМА, так же с помощью фартука по фальцевой технологии, с применением универсальных окладов фирмы FAKRO или лентой из гофрированного алюминия.

Хочу напомнить, что наша бригада всегда готова помочь Вам смонтировать кровлю. Звоните.

Установка дымоходной трубы на крыше, скаты которой располагаются под уклоном, должна выполняться по определенным правилам:

Дымоход может располагаться на расстоянии не больше 150 см от конька и не меньше 50 см возвышаться над ним. Выход важно располагать не ближе 150 см и не дальше 300 см от конька. Линия конька по отношению к верху дымохода, расположенного на расстоянии до 300 см, может иметь наклон не больше 10%.

Укладка листов черепицы

правильная укладка листов

Перед началом укладки материала собирают лаги, которые необходимы для поднятия листов на крышу. Металлочерепицу разрешается выкладывать в обе стороны от первого листа. Если следующий лист кладут по левую сторону, то им сверху накрывают последнюю волну. Когда это делается по правую сторону, то последующий материал подсовывают внахлест под предыдущий лист. Вне зависимости от того, создается шатровая крыша из металлочерепицы или она будет иметь другую форму, листы материала принято выравнивать горизонтально по карнизу. Существует несколько способов укладки данного кровельного материала. Порядок работы следующий:

первый лист кладут на скат и выравнивают материал по карнизу и торцу;
этот лист крепят у конька одним саморезом — его вкручивают в центр полосы материала;
следующий лист укладывают рядом с нахлестом 15 сантиметров, его выравнивают относительно карниза и соединяют при помощи самореза с первым;
аналогично монтируют несколько листов и скрепляют их между собой;
блок, образованный из скрепленных листов, еще раз выравнивают по карнизу, и крепят к обрешетке, кроме последнего из них, который используют при создании следующих блоков из металлочерепицы.

Технология создания покрытия кровли выглядит так:

первый лист кладут на скат и выравнивают его по карнизу и торцу;
второй лист размещают выше первого и крепят его одним саморезом у конька – винт располагают по центру;
оба эти листа соединяют между собой, используя винты;
третий лист кладут рядом с первым, а четвертый помещают над третьим;
подготовленный блок, состоящий из четырех листов, выравнивают и монтируют к обрешетке.

Для его реализации:

на скате треугольной формы находят центр и по нему проводят линию;
аналогичную линию отмечают на первом листе по центру;
первый лист помещают на скат, совместив оси, и крепят его одним саморезом у конька;
дальше монтаж производят по правую и левую сторону от первого листа;
на треугольном скате при установке металлочерепицы листы придется подрезать, для чего потребуется специальный инструмент, называемый «черток»- стандартный инструмент жестянщика кровельщика. Его можно сделать самостоятельно из 10-сантиметровых досок. Из них собирают прямоугольник, элементы которого держатся при помощи шарнирных креплений. Этот инструмент поможет выполнить разметку листов материала непосредственно на кровле (см. также статью: «Монтаж крыши из металлочерепицы — особенности и правила»).

Устройство и эксплуатация кровли из металлочерепицы, детально на видео:

Как заделать трубу на крыше из профнастила своими руками

Если правильно уложить профнастил на крышу, то это стопроцентная гарантия избежать протечек. А это самый важный критерий надежности кровельного покрытия. Правда, необходимо отметить, что в любой крышной конструкции есть несколько элементов, которые создают примыкание к профилированным листам. Это конек, ендовы, фронтальные планки и так далее. Но, как показывает практика, самый опасный элемент, где могут произойти протечки – это труба, торчащая из крыши. Чаще всего это печные трубы.

Старые печники, зная об этой проблеме, делали специальное утолщение, когда возводилась печная труба из кирпича. В настоящее время об этом уже практически никто не вспоминает тем более современные трубы имеют круглое сечение, и часто изготавливается из металла или других материалов, но только не из кирпича. Потому что последний вариант сложен в исполнении и требует знания определенных нюансов сооружения, о которых молодые мастера и не знают.

Что нужно сделать, чтобы в местах примыкания трубы и профнастила не происходили протечки? Нужна хорошая герметизация стыков. Хотя специалисты отмечают, что и месторасположения печной трубы будет влиять на эту проблему, потому что установка ее ближе к свесу (карнизу) создает условия повышения объема воды, которая стекает по скату крыши. Чем больше воды, тем повышается вероятность протечки.

Но и это еще не все. Специалисты отмечают, что установленная выше по скату печная труба имеет наименьшую длину, которая располагается в зоне холодного воздуха. А это минимальное конденсация влажного воздуха, который является причиной нарастания сажи и пыли на внутренних поверхностях трубной конструкции. Плюс при конденсации выходящих газов образуется на стенках трубы кислота, которая разъедает материал (кирпич, металл и так далее). Кстати, в СНиПе под номером 41-01-2003 под названием «Отопление, вентиляция и кондиционирование» точно указывается высота установки печной трубы, но вот о точном месте установки ничего не говориться.

Давайте по отдельности рассмотрим несколько конструкций печных труб, проходящих через профнастильную кровлю. И определимся, как можно заделать стыки между ними.

Металлический фартук и гибкие ленты для прямоугольных дымоходов

Итак, начнем с традиционного, хотя и изрядно устаревшего варианта – квадратного кирпичного дымохода.

Ведь его монтаж, начиная от специального отдельного фундамента до герметизации стыка с крышей, достаточно сложен. Но при этом, конечно, качество все еще не гарантировано, ведь многое что зависит от подбора материалов и профессионализма печника.

Проектирование и закрепление дымохода

Обычный кирпичный дымоход имеет правильное прямоугольное сечение, что не всегда хорошо для внутренней аэродинамики. При этом более современные металлические и керамические дымоходы куда более просты и в обслуживании, и в установке.

В любом случае располагают дымоход как можно ближе к коньку, благодаря чему снижается снеговая нагрузка на саму трубу и уменьшается объем воды, которая будет стекать потоком вокруг нее. А, значит, значительно меньше будет риск протечек.

Обычно трубу прямоугольной формы располагают вдоль направления ската:

В общей сложности со стропилами в таком месте поступать нужно следующим образом. Вот как устанавливают фартук:

Шаг 1. В первую очередь используют нижние планки примыкания, которые прикладывают к стене дымохода и отмечают линию в верхней части.
Шаг 2. По этой линии болгаркой проделывают штробу.
Шаг 3. Далее убирают пыль так, чтобы мелкие частички цемента и песка не попали на поверхность гидроизоляции кровли. Просто со временем они превратятся в абразив, который сможет повредить материал кровли.
Шаг 4. Если дымоход не помещается в отверстие между стропилами, и приходится резать больше одной стропилины, тогда крайние стропила необходимо усилить. Для этого их делают спаренными.
Шаг 5. Если труба проходит прямо через конек, тогда коньковый прогон устанавливают с двух сторон трубы, а стропила верхней части опирают уже на поперечины.
Шаг 6. Если дымохода удален от конька, тогда заведите один край фартука на дымоход, а второй конец спрячьте под кровельный материал. Если же труба расположена близко, тогда заведите защитный фартук прямо под коньковую балку и закрепите ее специальными элементами, а затем обработайте влагостойким герметиком.

Вот схема расположения стропил:

Но, используя в стропильной системе дополнительные бруски, помните, что дерево и полимерные материалы чувствительны к высоким температурам. Поэтому СНиПы указывают на минимальное расстояние между трубой дымохода и элементами кровельного пирога – не менее 130 мм.

Если ко всему вы используете керамическую трубу без изоляции, тогда этот просвет и вовсе должен составлять не менее 250 мм. И прямо в месте прохождения через кровлю у трубы должна быть отступка – специальное утолщение.

Кроме опорных брусков сегодня многие производители дымоходов рекомендуют использовать специальные комплекты крепления:

Сам проход дымохода через крышу также подразумевает использование такого специального крепления, которое называется окапником. Его устанавливают прямо на трубу дымохода в качестве декоративного и функционального элемента.

А для обеспечения нужной тяги высота трубы должна быть от колосниковой решетки до устья не менее 5 метром. При этом устье дымохода необходимо надежно защитить от атмосферных осадков. Для этого в продаже существуют такие специальные элементы, как дефлекторы, зонт и другие насадки, включая уловители из металлической сетки.

Идем далее. Если труба достаточно имеет ширину менее одного метра и попадает прямо в ендову, тогда ее располагают так, чтобы один из верхних углов оснований оказался как можно ближе к середине ендовы. В таком решении вам понадобятся нестандартные дополнительные элементы.

Если у дымохода ширина больше 80 см, тогда со стороны конька создают небольшую двухскатную кровлю – разуклонку. Причем важно ее сделать из того же материала, что и сама крыша, хотя иногда есть смысл отдать предпочтение металлу.

Только помните о том, что сама по себе разуклонка – проблемный элемент, который создает на кровле сразу две ендовы (а ендовы – всегда самые слабые места). В такой конструкции сложно укладывать тепло-, пара- и гидроизоляцию, а также обеспечивать нужный уровень вентиляции.

Также довольно широкий дымоход обычно препятствует проветриванию утепленной крыши, и рядом с ним до и после трубы необходимо установить дополнительные вентиляционные элементы. Например, аэраторы или вентчерепицу.

Также, чем ниже в ендове будет находиться дымовая труба, тем больше снега за ней будет скапливаться. Поэтому обязательно нужно будет установить выше уровня трубы надежные снегозадержатели. Но избегайте размещать дымоход близко к мансардным окнам, иначе в подкровельное помещение будет постоянно затягивать продукты горения.

И, наконец, чаще всего то, что труба дымохода установлена неправильно, обнаруживается уже на этапе сборки стропильной системы кровли. На этом этапе еще разрешено переносить дымоходную трубу, если это возможно. Например, если та еще не выложена из кирпича, хотя это больше исключение из правил, нежели обычная практика.

Герметизация прохода через разные виды кровли

Вот, например, как проводят дымоход через крышу из композитной черепицы:

Это инструкция прохода квадратного дымохода через мягкую кровлю:

Как вы видите, от любых протечек дымоход защищает фартук со специальными комплектующими. Кроме того, сегодня для натуральной кровли, как керамическая или цементно-песчаная, выпускаются очень удобные гибкие ленты примыкания. Их изготавливают на основе свинца или алюминия, а на внутреннюю сторону наносят клеящий слой.

Место примыкания трубы, проведенной через проход в скате на крыше

К сожалению, не всегда планировка дома позволяет провести вывод трубы через конек на крыше, а соответственно и сделать проход в нем. Поэтому остается другой вариант – проход через профнастил на скате кровли. И этот вариант, как показывает практика, самый сложный в плане проведения гидроизоляционных и защитных работ.

Начнем с того, что основная задача состоит в том, чтобы правильно установить верхнюю часть фартука. Поэтому основное требование – это установить данный элемент под профнастил.

Посмотрите на фото ниже, и вы сразу все поймете. Это похоже на волнорез, который отводит стекающую воду по крыше в две разные стороны от трубы.

Установить такой фартук достаточно сложно. К тому же на участках примыкания его частей и профнастила образуются две ендовы, которые герметизируются точно так же, как и ендовы на самой крыше из профнастила. То есть, установка дополнительных металлических планок и усиленная гидроизоляция.

Обход трубы, расположенной на коньке

Такое расположение дымохода или вентиляции можно назвать самым правильным. В данном случае в принципе удается избежать такого неприятного явления, как снеговой карман, а вода, попадающая на крышу, мгновенно уходит по скатам, даже не задерживаясь. Единственный недостаток этого метода состоит в необходимости врезания в коньковую балку.

Здесь целесообразнее использовать фартук из гладкой жести. Та его часть, что располагается внизу требует уплотнения герметиками. Идеальным вариантом является полоса из бутилкаучука с клеевым слоем. Поверху же защиту обустраивают точно также, как и на других линиях прилегания – планками.

Принципы вывода дымохода

При обустройстве дымохода важно помнить о пожарной безопасности. Для сооружения кровли частного дома используется большое количество материалов, которые могут обладать различной степенью горючести

Например, дерево, используемое для стропил и обрешетки, склонно к возгораниям. Также опасность представляют материалы, используемые для утепления и гидроизоляции. Не стоит забывать, что труба, отводящая горячий дым, довольно сильно нагревается. Именно поэтому все части кровли по возможности должны обладать определенным уровнем пожарной безопасности и располагаться на расстоянии не меньше 13 см от трубы из кирпича, бетона, керамики. Если использовать трубы, не имеющие теплоизоляции, то расстояние придется увеличить до 25 см.

Узел примыкания кровли к стене

Таким образом, в месте прокладки трубы нужно обустроить значительный проем, сквозь который волей-неволей будут происходить потери тепла. И тут будет оборудована своя система стропил, использоваться определенный вид утеплителя. Что касается материалов гидроизоляции, то, если обустройство дымохода происходит в уже готовом доме, эти материалы вырезаются конвертом, а их края затем фиксируются к стропильной системе. Если речь идет о трубах квадратного сечения, то необходимо заняться обустройством как внутренних, так и наружных фартуков, цель изготовления которых – предотвращение протечек.

Расчёт теплопотерь через кровлю

Где расположить дымоход

Форма узла прохождения дымохода будет напрямую зависеть от формы используемой трубы. Она может быть круглой, квадратной или прямоугольной в сечении.

Относительно воды можно выделить две основных проблемы, которые возникают при обустройстве дымохода. Это необходимость отведения (перенаправления) воды, стекающей по крыше, в сторону от трубы, и обеспечение необходимого уровня зашиты от жидкости, стремящейся попасть внутрь дома. То есть влага, стекающая по стенке дымохода, должна также отправляться на крышу, чтобы стечь с нее. Именно поэтому и сооружаются фартуки из металла или же используются специальные заводские разделки-проходки.

Примыкание кровли к дымовой трубе

Проход дымохода с сечением «квадрат» или «прямоугольник»

Для того чтобы узел прохождения дымоотвода, имеющего квадратное сечение, был максимально герметичным, требуется изготавливать наружный и внутренний фартуки (часто для этого применяется тонкий листовой металл). Обычно сначала монтируется внутренний, а после – внешний, обустраиваемый непосредственно на поверхности кровельного пирога. При создании нижнего фартука на трубе из кирпича делается разметка, соответствующая расположению всех деталей фартука. Затем производится штробление по намеченным линиям – штроба выполняется болгаркой на глубину не менее 1,5 см. Ее требуется очистить от пыли и просушить.

Фартук кровельный из стали с полимерным покрытием

Важно! Штроба не должна проходить по швам кирпичной кладки – только по поверхности самого кирпича!

Далее монтируются все планки фартука, при этом их края вставляются в проделанную штробу и фиксируются герметиком. К самой трубе фиксация осуществляется при помощи кровельных саморезов. Если где-то есть необходимость стыковки, то важно помнить, что нахлест отдельных элементов друг на друга должен составлять примерно 15 см – только в этом случае удастся добиться рекомендуемого уровня герметичности. В нижней части фартука монтируется специальный галстук для стока воды. Он направляется в сторону ендовы или карниза.

Схема устройства примыкания дымохода к крыше

После можно переходить к обустройству наружного фартука. Нужно помнить, что на этот момент металлочерепица уже должна быть уложена на крыше. Детали этого фартука уже не обязательно заводить в штробу – достаточно просто прикрутить кровельными саморезами к самой трубе. Важно обеспечить хорошее соединение фартука и металлочерепицы и не забыть о гидроизоляции. Кстати, гидроизоляционное покрытие должно быть заведено на дымоход примерно на 5 см. Закрепить его можно строительным скотчем.

Вывод через металлочерепицу круглой трубы

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

Осуществляется капитальный ремонт кровли.
Заменяется стропильная конструкция.
Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

Проход дымохода с круглым сечением

Если выбор был сделан в пользу трубы с круглым сечением, то обычно для обеспечения плотного примыкания ее к кровле и устранения риска протечек и теплопотерь используются произведенные на предприятиях специальные разделки с круглым сечением. По внешнему виду они напоминают гофрированные манжеты, оснащенные широкими полями. Изготавливаются из резины, но особой – термостойкой, синтетической. Также в продаже имеются и алюминиевые разделки. Удобство их использования заключается в том, что они легко повторяют волнистый профиль металлочерепицы и могут быть закреплены как при помощи крепежных элементов, так и за счет клеевых составов.

Уплотнитель для дымохода

На заметку! Подобные проходки используются и при монтаже антенн, мачт, вентиляционных шахт и других элементов, нарушающих целостность кровли.

В проходке из синтетической резины вырезается отверстие, на 20% меньшее, чем диаметр самой трубы. Далее она натягивается на саму трубу (для облегчения процесса можно воспользоваться мыльным раствором, нанесенным на трубу). После этого резиновое изделие прижимается к кровле и фиксируется на ней герметиком и кровельными саморезами с шагом около 3,5 см.

Переход с кирпичного канала на металлический может понадобиться и при устройстве нового дымоотвода, и при ремонте старого

Место вывода

Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:

На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.

Существует простая закономерность: чем ниже по скату крыши располагается трубы, тем больше усилий требует гидроизоляция стыка между ней и кровельным пирогом.

https://youtube.com/watch?v=sq_0rFRMc70

Укрепление системы стропил

Часто при проведении дымохода встает вопрос об укреплении и упрочнении системы стропил, ведь необходимо в пироге кровли сформировать отверстие для трубы. То есть понадобится установить пару распорок. При создании кровли из металлочерепицы шаг между стропилами редкий, и сформированный проем или расстояние между стропилами может оказаться слишком большими. Поэтому и необходимо устанавливать вертикальные распорки.

Устройство короба для вывода трубы

Иногда приходится нарушать целостность стропильной ноги, то есть разрезать ее. Тогда в определенных ситуациях распиливаются также прогоны или ригели. В этом случае в месте распила стропильной ноги ее необходимо скрепить с соседними, не поврежденными. Для этого также используются дополнительные распорки, между которыми вставляются вертикально бруски. Их функция – замена в месте прохода дымохода стропильной ноги.

На заметку! Усиление стропильной системы при помощи подпорок используется редко. Этот метод целесообразен при угле наклона ската более 35 градусов, при необходимости вырезания достаточно больших фрагментов стропильной системы.
