При самостоятельном монтаже отопительной системы к котлу подключают обогревательные батареи, делая однотрубную или двухтрубную разводку и выбирая схему их подсоединения. Один из наиболее популярных вариантов — диагональное подключение радиаторов отопления, имеющее ряд существенных преимуществ перед другими схемами, а также некоторые недостатки.
Следует отметить, что от правильного выбора способа присоединения теплообменников зависит эффективность работы всей отопительной системы и соответственно расход финансовых средств на подогрев теплоносителя. Поэтому перед принятием решения о выборе схемы отопления полезно ознакомиться с различными вариантами подключения батарей, сравнить их преимущества и недостатки, определиться с типом приобретаемых теплообменных приборов.
Рис. 1 Однотрубное присоединение по диагонали
Место радиаторов в системе отопления
Использование радиаторов в обогреве жилых помещений играет на сегодняшний день ключевое значение. Не все жилые объекты, особенно квартиры в многоэтажных домах, могут быть переоборудованы на внутрипольный обогрев. Поэтому основную работу по обогреву внутренних жилых пространств выполняют радиаторы или старые добрые и хорошо знакомые нам, батареи.
Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Передача тепла осуществляется за счет большой нагревательной поверхности нагревательного прибора. В современных моделях имеется ряд технических усовершенствований, благодаря которым стало возможным осуществлять подключение в самых разных вариантах и при любой схеме разводки.
в старых чугунных и стальных батареях имелось всего один верхний и один нижний патрубки, через которые подается горячая вода и осуществляется выход обратки.
В современных моделях помимо основных патрубков подачи и выхода, имеются встроенные воздухоотводчики. Такая конструкция батарей кардинально изменила качество функциональности отопительной системы. При наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.
Во многом, благодаря современным моделям батарей отопления стало возможным выбирать наиболее удобную схему подключения, ставить нагревательные приборы в тех в местах жилого помещения, в которых они максимально эффективны. Качество работы отопительного водяного контура зависит от правильно сделанной обвязки. Процесс является необходимым, если вы используете трубопровод, сделанный из полипропиленовых труб.
Важно! При наличии металлических стояков обвязка делается из других расходных материалов. Это могут быть металлические медные трубы или металлопластик
Использование полипропиленовых труб в данном случае категорически запрещается.
Причина несовместимости металлических труб с полипропиленовыми изделиями — наличие резьбового соединения. Учитывая тот факт, что пропиленовые трубы имеют высокий коэффициент теплового расширения, при подаче горячего теплоносителя резьбовое соединение потеряет свою герметичность и устойчивость. Поэтому, желая подключить радиатор отопления из полипропиленовых труб, старайтесь использовать фитинги, переходники и муфты, изготовленные из аналогичных материалов.
следует брать во внимание разность диаметров труб, изготовленных из различных материалов
Схемы подключения радиаторов
Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.
Радиаторы с нижним подключением
Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.
Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления
Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.
Батареи отопления с боковым подключением
При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.
Вариант №1. Диагональное подключение
Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.
Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе
Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.
Вариант №2. Одностороннее
Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.
Боковое подключение для двухтрубной и однотрубной системы
При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.
Вариант №3. Нижнее или седельное подключение
Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.
Седельное подключение радиаторов отопления
В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.
Разнообразные виды радиаторов
В зависимости от материала, из которого изготовлены, отопительные приборы бывают:
- чугунные;
- алюминиевые;
- биметаллические;
- стальные.
Долговечные чугунные батареи сохранились еще с советских времен. Они громоздкие и ужасно тяжелые. Самостоятельно такую батарею смонтировать невозможно. Совместимы со всеми типами трубопроводов и устойчивы к коррозии. Есть возможность менять количество секций. Современные чугунные радиаторы стильные и небольших размеров.
Алюминиевые – с высокой теплоотдачей и небольшим весом, что облегчает монтаж. Возможно использование только в замкнутой системе – частном доме, а в открытой системе – без принудительной циркуляции. При подключении надо использовать только полипропиленовые трубы.
Биметаллические – внутри, вместо алюминиевой распределительной трубки, используется стальная. Благодаря этому выдерживают высокое давление до 25 атм в системе центрального отопления. Можно монтировать с любыми трубами. Можно изменять количество секций.
Стальные, панельные, трубчатые радиаторы больше всего используются в частных домах. Благодаря большому разнообразию размеров, подобрать подходящий не составляет проблемы. Радиаторы совместимы со всеми видами подключения. Большой срок эксплуатации.
В квартирах многоэтажных домов не рекомендуется устанавливать алюминиевые и стальные радиаторы. Первые, из-за гальванической коррозии, возникающей при взаимодействии с различными металлами. Вторые, выдерживают рабочее давление 8 атм, а в центральной системе отопления давление может подняться выше 10 атм.
В квартирах установка биметаллических радиаторов – это наилучший вариант, т.к. они почти неподвержены коррозии, имеют длительный срок эксплуатации, устойчивы к гидравлическим ударам.
В частном доме можно использовать абсолютно все виды батарей.
В любом случае надо сделать грамотный расчет необходимой мощности.
Отопление в доме
На первом этапе следует определиться с типами радиаторов и вариантами их подключения, так как строения следует заранее подготавливать под выбранный тип отопления. В современную систему обогрева помещений входят несколько составляющих.
К ним относятся:
Полипропиленовая разводка отопления своими руками без паяльника
Найти их разные варианты можно в большом количестве на наших рынках.
Общая инструкция по установке батарей выглядит так:
- выберите вначале место для их размещения;
- подведите к ним трубы;
- соедините их между собой;
- произведите пробный пуск, а, если все в порядке, включите отопление на полную мощность.
Как установить радиаторы отопления полипропиленовыми трубамис перемычкой для быстрого отключения
Обвязка полипропиленовыми трубами инструктаж
Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.
Обвязка из полипропилена выполняется таким образом:
- муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
- сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.
К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.
Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.
Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.
Соединение кранов осуществляется таким образом:
- кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
- специальным ключом гайка плотно закручивается.
Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.
Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:
- набор специальных ключей;
- уплотнители для резьбовых соединений;
- пакля и резьбовая паста;
- нити для резьбы.
Особенности подключения радиаторов
Монтаж отопления отличается некоторыми особенностями:
- Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
- От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
- Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.
При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.
Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами
Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ
Поделитесь полезной статьей:
Крепление к стене
Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.
Крюки для чугунных батарей отличаются большей толщиной.
Это — крепеж для алюминиевых и биметаллическихПри установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.Один из видов кронштейновПри установке кронштейнов их прикладывают к стене в том месте, где будут монтировать.
Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене.Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.
Виды систем отопления
Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.
Однотрубные
Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.
Пример однотрубной системы
Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.
Двухтрубная разводка
Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.
Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.
Сопутствующие материалы и инструменты
Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:
- если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.
Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений.
Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.
Какой может быть обвязка из полипропиленовых труб
Обвязка для домашней системы отопления может быть самой разной. Все дело в том, что потребитель пытается всегда уменьшить количество расходного материала, одновременно пытаясь оборудовать радиаторы во всех отапливаемых помещениях.
Следует сразу сказать – это пережитки прошлого. В отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже. поэтому экономить на длине трубопровода не стоит. Выбирайте тот тип обвязки, который в вашем случае принесет максимальную пользу. Единственными причинами, которые могут оказать влияние на выбор типа обвязки, являются следующие факторы:
- какая отопительная схема используется (однотрубная система или двухтрубная);
- какой тип подключения радиаторов вы выбрали (диагональный, боковой или нижний).
Как правило, при использовании любой схемы отопления: однотрубной или двухтрубной, можно использовать любой тип подсоединения батарей отопления.
по мнению экспертов, прокладка трубопровода необходимо свести к минимуму количество изгибов. Ровная магистраль остается устойчивой к гидродинамическим нагрузкам. В трубопроводе уменьшится количество зон, в которых может скапливаться воздух.
Для обвязки одноконтурной и двухконтурной системы отопления с помощью полипропиленовых труб существуют свои особенности.
- обычно в такой системе используется последовательное подключение радиаторов;
- перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку. При нормальной работе системы отопления байпас не задействуется. При проведении профилактических работ или в случае аварийной ситуации, подача воды в радиатор прекращается. Теплоноситель беспрепятственно циркулирует через байпас.
- используется, как параллельное, так и последовательное подключение батарей;
- оба патрубка радиатора подключаются к разным трубам. Верхний к подающей трубе, нижний патрубок подключается к обратке. Обычно в двух трубных системах идет параллельное подключение радиаторов, поэтому установка байпасов не требуется.
Обвязка полипропиленовых труб с участием радиаторов выполняется двумя способами: пайкой и с помощью фитингов. Монтаж радиаторов и их подключение осуществляется с помощью паяльника и сантехнических ключей под американку.
Варианты отопительных систем
Автономная система отопления (в частном доме, небольшом коттедже) позволяет выбирать из двух возможных вариантов устройства системы отопления.
Это:
- Одноконтурная (однотрубная) – классическая, которая используется давно и повсеместно.
- Двухконтурная (двухтрубная) – более эффективная при эксплуатации, с возможностью регулирования теплоотдачи.
Одноконтурная система отопления
Подключение радиатора к полипропиленовым трубам в одноконтурной системе проводится последовательно.
Схематично устройство такого типа простое:
- В верхний вход радиатора подключают трубу, идущую от котла (подача).
- К нижнему присоединяют отвод охлажденного теплоносителя (обратка).
Подача и обратка осуществляется по одной трубе. В одноэтажном строении это горизонтальная труба по периметру системы. В многоквартирных домах это вертикальная труба стояка.
Тонкость монтажа одноконтурной системы состоит в том, что здесь нужно смонтировать байпас.
Байпас – это встроенная между подачей и обраткой труба (перемычка) с вентилем или обратным клапаном. Байпас необходим для автономного отключения одной батареи из контура, при работающей системе (например, для ремонта).
Двухконтурная система
При двухконтурной системе монтаж батарей осуществляется параллельно. Ввод теплоносителя идет от отвода от основной трубы подачи. Обратный возврат происходит по той же схеме, по второй (отдельной) трубе. Отдельный ввод на каждый радиатор позволяет обойтись без дополнительных деталей в виде байпаса. На подвод монтируют запорный кран (вентиль), которым и перекрывают подачу в случае нужды.
Двухконтурная система отопления эффективнее по теплоотдаче примерно на 10% и считается более современной.
Для крепления батареи к стене потребуются кронштейны или специальные крюки. Для легких радиаторов достаточно 2 опор. Количество кронштейнов для тяжелых батарей рассчитывают из потребности 1 крепление на три секции.
Преимущества и недостатки однотрубной и двухтрубной систем отопления
Главное отличие двух схем отопления состоит в том, что двухтрубная система подключения более эффективна в работе благодаря параллельному расположению двух труб, одна из которых подает нагретый теплоноситель в радиатор, а другая – отводит остывшую жидкость.
Схема однотрубной системы представляет собой разводку последовательного типа, в связи с чем первый подключенный радиатор получает максимальное количество тепловой энергии, а каждый последующий нагревается все слабее.
Однако эффективность – важный, но не единственный критерий, на который нужно опираться, решая выбрать ту или иную схему. Рассмотрим все плюсы и минусы обоих вариантов.
Однотрубная система отопления
- простота проектировки и монтажа;
- экономия материалов в связи с установкой только одной магистрали;
- естественная циркуляция теплоносителя, возможная благодаря высокому давлению.
- сложный расчет тепловых и гидравлических параметров сети;
- проблематичность устранения допущенных при проектировке ошибок;
- все элементы сети взаимозависимы, при неисправности одного участка сети перестает работать весь контур;
- количество радиаторов на одном стояке ограничено;
- регулировка поступления теплоносителя в отдельную батарею невозможна;
- высокий коэффициент теплопотерь.
Двухтрубная отопительная система
- возможность установки терморегулятора на каждый радиатор;
- независимость работы элементов сети;
- возможность врезки дополнительных батарей в уже собранную линию;
- простота устранения ошибок, допущенных на стадии проектирования;
- для увеличения объема теплоносителя в обогревательных приборах не нужно добавлять дополнительные секции;
- отсутствие ограничений протяженности контура по длине;
- теплоноситель с нужной температурой подается по всему кольцу трубопровода независимо от параметров нагрева.
- сложная схема подключения по сравнению с однотрубной;
- больший расход на материалы;
- монтаж требует больших затрат времени и труда.
Таким образом, двухтрубная система отопления во всем отношениях более предпочтительна. Почему же хозяева квартир и домов отказывают от нее в пользу однотрубной схемы? Скорее всего, это связано с дороговизной установки и большим расходом материалов, необходимых для прокладки сразу двух магистралей. Однако следует учесть тот факт, что двухтрубная система предполагает использование трубы меньшего диаметра, которые стоят дешевле, поэтому общая стоимость обустройства двухтрубного варианта будет не намного больше, чем однотрубного.
Владельцам квартир в новостройках повезло: в новых домах, в отличие от жилых зданий советской застройки, все чаще используется более эффективная двухтрубная система отопления.
Новые однотрубные теплосистемы многоквартирных домов
Российские новостройки оборудуются однотрубными радиаторными узлами с термостатическими клапанами (термостатами). Выглядят они как показано на фото ниже.
Радиаторный узел с термостатом.
Такие теплосистемы на 30–40 % дешевле своих двухтрубных аналогов, обладают высокой гидравлической устойчивостью. Но обеспечивают ли они уровень комфортности эксплуатации двухтрубных схем, определяемый следующими составляющими:
- автоматическим режимом стабилизации заданной температуры в каждой комнате;
- общей экономией энергии в теплосистеме;
- возможностью скрытой прокладки труб;
- поквартирным учетом тепла.
Оценим однотрубный вариант отопления по этим критериям.
Выбор места и способа установки радиатора
Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:
- Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
- Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.
- Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
- Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.
https://youtube.com/watch?v=olrD9qxCAhM
ПОСМОТРЕТЬ ВИДЕО
При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.
Типичные ошибки при выборе места установки:
- Не учтено место для установки регулировочных кранов.
- Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
- Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
- Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.
Способы циркуляции теплоносителя
Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.
Схема циркуляции теплоносителя в системе с использованием насосного оборудования
Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:
- Допускается применение труб малого диаметра.
- Магистраль устанавливают в любом положении, вертикально или горизонтально.
- Требуется меньший объем теплоносителя.
Видео инструктаж с советами от специалиста
Здравствуйте! У меня такие проблемы с теплом: 1) В угловой квартире в детской комнате проходят две трубы подача и обратка. На подаче труба огненная на обратке в раза холоднее. Радиаторы подключены к обратке это правильно или нет. Могу ли я дополнительно к подаче подсоединить еще радиаторы и пустить их по холодной уличной стене? 2) В туалете нет радиатора и трубы вообще, хотя стена так же холодная (уличная). 3) В спальной комнате имеется только труба (обратка) к ней подключена радиаторная батарея, а через стену у нас на кухне идет подача. Можно как-то объединить две комнаты и установить в двух комнатах с трубы-подачи?
У нас в 9-ти этажном доме система отопления построена так: одна труба на подающем идет снизу вверх. К ней на всех этажах подключены радиаторы параллельно с перемычками. Теплоноситель попадает в радиатор снизу, а верхний выход с радиатора, подключен к этой же трубе. Прогревается только часть радиатора. Как правильно подключить радиатор, чтобы он прогревался полностью?
Добрый день. В девятиэтажном доме двухтрубная система отопления в каждой комнате. В одной комнате труба подачи отопления проходит наверх мимо всех радиаторов. Соответственно все радиаторы с девятого этажа подключены на обратке, и у меня на втором этаже батарея вообще почти холодная. Подскажите закономерно ли такое подключение, либо это просто ошибка слесарей?
Здравствуйте! Подскажите пожалуйста насколько верны ваши данные, по определению эффективного метода подключения радиатора? И на какие источники Вы можете сослаться, для получения вышеуказанных данных? Всем заранее спасибо!
Врезать вентиль в перемычку (что не совсем законно, если стоят вентили на радиатор) или переподключить радиатор по диагональной схеме. На пропилене — это элементарно и быстро, компактно и достаточно эстетично. Верхняя врезка (выход) переносится вместо верхней заглушки напротив. Не забывайте, направление резьбы у пробок взаимно противоположное.
Очевидно у вас в доме однотрубная система отопления, при которой одни комнаты подключены к напорной магистрали, а другие комнаты сидят на обратной. Это дебильная советская система — обратная вода идет уже остывшая и не может нагреть комнату. Но за установку дополнительных батарей вас могут оштрафовать, т.к. такая переделка проекта не разрешается
Выбор материалов
Популярность, которую завоевали полипропиленовые трубы. связана с рядом их положительных качеств:
- Цена на них значительно ниже, чем на металлические аналоги.
- Высокая долговечность, благодаря тому, что пластик не ржавеет, к тому же на нем практически не откладывается осадок.
- Не нуждаются в покраске.
Однако, следует учитывать, что для систем отопления подходят не все виды полипропиленовых труб. Дело в том, что они обязательно должны иметь армировочный слой, который предотвращает значительное температурное расширение трубопровода.
Армированная полипропиленовая труба
Причем желательно, чтобы армировочный слой был алюминиевым, так как стекловолоконная армировка приводит к насыщению теплоносителя кислородом. Это в свою очередь вызывает ржавление металлических поверхностей котлов и других элементов теплоснабжения. Трубы, которые имеют алюминиевое армирование и подходят для систем теплоснабжения, обозначаются маркировкойPN25.
Обратите внимание! При выборе труб следует обратить внимание на равномерность толщины их стенок. Для этого нужно посмотреть на их срез
Что касается диаметра, то оптимальный параметр –25 мм.
При этом также необходимо приобрести фитинги, к которым относятся:

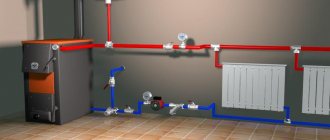

Схема однотрубного и двухтрубного подключения радиаторов
Где ставить радиаторы
Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.
Как расположить радиатор под окном
Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.
И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.
Подключаем радиатор отопления к полипропиленовым трубам
В частном секторе, в домах старого жилищного фонда и в новостройках сегодня активно идут работы по переоборудованию систем отопления. Старое нагревательное оборудование, стальные и чугунные радиаторы отопления меняются на новые приборы. Современная промышленность выпускает биметаллические, стальные нагревательные приборы с улучшенными параметрами и характеристиками. Соответственно, параллельно осуществляется замена старых стальных трубопроводов, по которым циркулирует теплоноситель, на новые расходные материалы. На первые позиции в создании отопительного контура сегодня выходят полипропиленовые трубы.
Соответственно, ввиду такой масштабной модернизации отопительных систем, возникает резонные вопросы. Каким образом осуществляется разводка водяного контура из полипропилена в домашних условиях? Как выглядит подключение радиатора системы отопления к полипропиленовым армированным трубам. Разберемся детально и рассмотрим, что собой представляет подсоединение полипропиленовых расходных материалов к источникам обогрева в деталях.
Что необходимо для монтажа
Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.
Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.
Вот за эти дужки заводят крюки
