Обвязка радиаторов отопления полипропиленом — просто и доступно


Отличительная черта двухтрубной отопительной системы, как можно догадаться из названия, заключается в наличии двух независимых контуров труб – для подачи горячей воды и для отвода холодной. Если радиаторы подключить неправильно, а сама система будет состоять из 7-9 батарей, то теплоотдача каждой следующей из них будет снижаться до такой степени, что мощность последней составит всего 10 % от максимально возможной. Именно поэтому так важно правильно выполнить подключение радиатора отопления к двухтрубной системе, о чем мы и расскажем в данной статье.

Подключение радиатора отопления к двухтрубной системе

Схема системы отопления и горячего водоснабжения от газового двухконтурного котла
Схема системы отопления и горячего водоснабжения от газового двухконтурного котла

Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день ключевое значение. Не все жилые объекты, особенно квартиры в многоэтажных домах, могут быть переоборудованы на внутрипольный обогрев. Поэтому основную работу по обогреву внутренних жилых пространств выполняют радиаторы или старые добрые и хорошо знакомые нам, батареи.
Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Передача тепла осуществляется за счет большой нагревательной поверхности нагревательного прибора. В современных моделях имеется ряд технических усовершенствований, благодаря которым стало возможным осуществлять подключение в самых разных вариантах и при любой схеме разводки.

в старых чугунных и стальных батареях имелось всего один верхний и один нижний патрубки, через которые подается горячая вода и осуществляется выход обратки.

В современных моделях помимо основных патрубков подачи и выхода, имеются встроенные воздухоотводчики. Такая конструкция батарей кардинально изменила качество функциональности отопительной системы. При наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Обвязка радиаторов отопления полипропиленом - просто и доступно

Во многом, благодаря современным моделям батарей отопления стало возможным выбирать наиболее удобную схему подключения, ставить нагревательные приборы в тех в местах жилого помещения, в которых они максимально эффективны. Качество работы отопительного водяного контура зависит от правильно сделанной обвязки. Процесс является необходимым, если вы используете трубопровод, сделанный из полипропиленовых труб.

Важно! При наличии металлических стояков обвязка делается из других расходных материалов. Это могут быть металлические медные трубы или металлопластик

Использование полипропиленовых труб в данном случае категорически запрещается.

Причина несовместимости металлических труб с полипропиленовыми изделиями — наличие резьбового соединения. Учитывая тот факт, что пропиленовые трубы имеют высокий коэффициент теплового расширения, при подаче горячего теплоносителя резьбовое соединение потеряет свою герметичность и устойчивость. Поэтому, желая подключить радиатор отопления из полипропиленовых труб, старайтесь использовать фитинги, переходники и муфты, изготовленные из аналогичных материалов.

следует брать во внимание разность диаметров труб, изготовленных из различных материалов

Способы повышения тепловой инерции системы

Чтобы батареи не остывали слишком быстро, следует повысить тепловую инерцию.

Чтобы батареи не остывали слишком быстро, следует повысить тепловую инерцию.

Если зимы в вашем регионе холодные и вы обеспокоены тем, что при использовании ГВС батареи будут остывать, мы дадим вам несколько советов, как этого избежать. Само собой, в первую очередь необходимо позаботиться о хорошей теплоизоляции стен и окон, кровли и пола, но речь не об этом.

Единственный способ приостановить остывание теплоносителя – это повышение его теплоемкости. Этого можно добиться увеличением объема теплоносителя за счет использования труб большего диаметра.

Трубы большего диаметра повышают инерционность.

Трубы большего диаметра повышают инерционность.

Кроме того, можно использовать массивные чугунные батареи с напольной установкой. Такие отопительные приборы остывают очень долго, так как их масса может достигать 100 кг.

Массивные чугунные батареи остывают намного дольше.

Массивные чугунные батареи остывают намного дольше.

Наконец, как уже было сказано, можно встроить в систему тепловой аккумулятор – бак на несколько сотен литров (до 2000), включенный между котлом и системой отопления. Однако это нивелирует все преимущества схемы: она станет дороже и будет занимать лишнее место.

Схема подключения теплоаккумулятора.

Схема подключения теплоаккумулятора.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Обвязка радиаторов отопления полипропиленом - просто и доступно

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Обвязка радиаторов отопления полипропиленом - просто и доступно

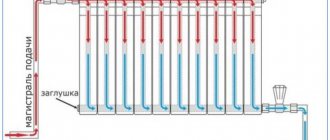

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Обвязка радиаторов отопления полипропиленом - просто и доступно

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Обвязка радиаторов отопления полипропиленом - просто и доступно

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Какую схему лучше выбрать

Подбор разводки выполняется с учетом многих факторов – площади и этажности частного дома, выделяемого бюджета, наличия дополнительных систем, надежности электроснабжения и так далее. Дадим ряд общих рекомендаций по выбору:

  1. Если планируется собирать отопление самостоятельно, лучше остановиться на двухтрубной плечевой системе. Она прощает новичкам множество ошибок и будет работать, несмотря на допущенные огрехи.
  2. При высоких требованиях к интерьеру комнат возьмите за основу коллекторный тип разводки. Гребенку спрячете в стеновом шкафу, магистрали разведете под стяжкой. В двух– или трехэтажном особняке желательно установить несколько гребенок – по одной на этаж.


При лучевой разводке коллектор желательно расположить в центре дома

  • Частые перебои с подачей электроэнергии не оставляют выбора – нужно собирать схему с естественной циркуляцией (самотек).
  • Система Тихельмана уместна в строениях большой площади и количеством обогревательных панелей. Монтировать петлю в малых зданиях нецелесообразно с финансовой точки зрения.
  • Для небольшого дачного домика или бани отлично подойдет тупиковый вариант разводки с открытой прокладкой трубопроводов.
  • Совет. Отопление дачи на 2—4 маленьких комнаты можно организовать с помощью однотрубной горизонтальной системы с нижней разводки – «ленинградки».

    Если коттедж планируется отапливать радиаторами, теплым полом и водяными калориферами, стоит взять на вооружение тупиковый либо коллекторный вариант разводки. Две указанные схемы легко комбинируются с другим отопительным оборудованием.

    Отопление в доме

    На первом этапе следует определиться с типами радиаторов и вариантами их подключения, так как строения следует заранее подготавливать под выбранный тип отопления. В современную систему обогрева помещений входят несколько составляющих.

    К ним относятся:

    Обвязка радиаторов отопления полипропиленом - просто и доступно

    Полипропиленовая разводка отопления своими руками без паяльника

    Найти их разные варианты можно в большом количестве на наших рынках.

    Общая инструкция по установке батарей выглядит так:

    • выберите вначале место для их размещения;
    • подведите к ним трубы;
    • соедините их между собой;
    • произведите пробный пуск, а, если все в порядке, включите отопление на полную мощность.

    Обвязка радиаторов отопления полипропиленом - просто и доступно

    Как установить радиаторы отопления полипропиленовыми трубамис перемычкой для быстрого отключения

    Моделирование оптимальной геометрии контура

    Для одного частного дома может быть спроектировано несколько замкнутых водяных контуров, которые будут обогревать разные помещения. Они могут существенно отличаться друг от друга по типу разводки.

    При проектировании, в первую очередь, исходят из работоспособности системы, а также оптимальной геометрии с позиции минимизации затрат, простоты монтажа и возможности вписать элементы отопления в дизайн помещений.

    Естественная и принудительная циркуляция воды

    Нагрев теплоносителя для отопления дома происходит в одном или нескольких устройствах, расположенных внутри помещения. Это могут печи, камины, а также газовые, электрические или твердотопливные котлы.

    Давление воды в контуре обеспечивают или за счет использования циркуляционных насосов или выстраиванием геометрии системы, позволяющей создать условия для естественной циркуляции.

    Также источником горячей воды может быть централизованная система отопления для нескольких домов. В случае слабого напора возможно подключение циркуляционных насосов для создания дополнительного давления и увеличения скорости перемещения жидкости по трубам.

    При выборе варианта с естественной циркуляцией теплоносителя или небольшого давления в трубах при централизованном отоплении необходимо внимательно отнестись к возможности максимального использования физических законов, позволяющих начинать и поддерживать движение жидкости.

    Обязательным элементом разводки в этом случае является коллектор разгона. Он представляет собой вертикальную трубу, по которой горячая вода поднимается вверх, затем распределяется по приборам отопления и, потеряв начальную температуру, стекает вниз.

    По причине разной плотности возникает перепад гидростатического давления горячего и холодного столба жидкости, который является движущей силой для циркуляции воды.

    Вертикальная и горизонтальная разводка

    Подвод горячей воды к радиаторам может быть осуществлен разными способами. Разводку условно делят на вертикальную и горизонтальную, по положению труб (стояков), подающих воду непосредственно к радиаторам отопления.

    Вертикальные схемы с верхней подачей горячей воды максимально используют разницу гидростатического давления между теплым и холодным сегментами контура, поэтому их практически всегда применяют при естественной циркуляции, а также при низком давлении в системе.

    Кроме того, такие схемы работоспособны при аварийном отключении насоса, которое может наступить по причине его поломки или отсутствия электроэнергии.

    Разводку с нижней подачей практически не применяют при отоплении с естественной циркуляцией. В случае наличия хорошего давления в системе ее использование оправдано, так как у такой схемы существует два значительных плюса, относительно альтернативного варианта.

    • меньшая суммарная длина используемых труб;
    • отсутствует необходимость проведения трубы по чердаку или технологическим нишам под потолком второго этажа.

    Горизонтальную схему разводки отопления используют для одноэтажных частных домов. Если здание имеет два или более этажа, то ее часто используют в случае, когда с позиции дизайна вертикальные стояки нежелательны.

    Горизонтальные трубы, подающие и отводящие воду можно органично вписать в интерьер помещений, а также спрятать под пол или в ниши, расположенные на уровне пола.

    Обвязка полипропиленовыми трубами инструктаж

    Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

    Обвязка из полипропилена выполняется таким образом:

    • муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
    • сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

    К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

    Обвязка радиаторов отопления полипропиленом - просто и доступно

    Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

    Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

    Соединение кранов осуществляется таким образом:

    • кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
    • специальным ключом гайка плотно закручивается.

    Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

    Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

    • набор специальных ключей;
    • уплотнители для резьбовых соединений;
    • пакля и резьбовая паста;
    • нити для резьбы.

    Особенности подключения радиаторов

    Монтаж отопления отличается некоторыми особенностями:

    1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
    2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
    3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

    При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

    Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

    Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ

    Поделитесь полезной статьей:

    Как рассчитать диаметр труб

    Если речь идет об установке тупиковой или коллекторной системы, то точные расчеты здесь не нужны. Специалисты рекомендуют руководствоваться следующим:

    • Для теплоносителя в небольшое здание понадобится трубопровод ДУ15;
    • Чтобы установить подводки к батарее, нужно использовать сечение Ду10;
    • Если работы связаны с установкой системы в двухэтажном доме, то диаметр стояка должен быть 25 мм (ДУ20);
    • Если на одном этаже располагается больше 5 радиаторов, то лучше сделать сразу несколько ветвей отопления.

    С кольцевой и самотечной схемой дела обстоят немного сложнее – здесь уже понадобится формула и дополнительные расчеты. Если же вы хотите провести их лично, то нужно определить нагрузку на отопление каждой комнаты (не забывайте делать корректировку на вентиляцию), а также посчитать расход теплоносителя. Для этого применяется следующая формула: G = 0,86 х Q /∆t, где G – это массовый расход нагретой воды на конкретном участке трубопровода, Q – это тепло, которое нужно для обогрева данного помещения, ∆t – перепад температур при работе двух участков – его можно взять за 20 градусов.

    Таким образом, некоторые системы можно установить самостоятельно, а для монтажа других потребуется помощь специалистов и проведение точных расчетов.

    Виды систем отопления

    Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

    Однотрубные

    Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

    Обвязка радиаторов отопления полипропиленом - просто и доступно

    Пример однотрубной системы

    Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

    Двухтрубная разводка

    Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

    Обвязка радиаторов отопления полипропиленом - просто и доступно

    Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

    Балансировка

    Горизонтальная двухтрубная схема в своем первоначальном виде неработоспособна: теплоноситель циркулирует лишь через ближние к котлу или насосу отопительные приборы. Проблема решается балансировкой – дросселированием каждой батареи для получения одинаковой температуры.

    Заметьте: из-за инерционности системы стабилизация температуры теплоносителя занимает несколько часов. Отсюда – очевидная инструкция : при выполняемой своими руками балансировке положение каждого дросселя меняется на минимальную величину с повторным контролем температур через 2-4 часа.

    Если прикрыть дроссели на ближних к котлу радиаторах, вода пойдет через дальние.

    Какой может быть обвязка из полипропиленовых труб

    Обвязка для домашней системы отопления может быть самой разной. Все дело в том, что потребитель пытается всегда уменьшить количество расходного материала, одновременно пытаясь оборудовать радиаторы во всех отапливаемых помещениях.

    Обвязка радиаторов отопления полипропиленом - просто и доступно

    Следует сразу сказать – это пережитки прошлого. В отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже. поэтому экономить на длине трубопровода не стоит. Выбирайте тот тип обвязки, который в вашем случае принесет максимальную пользу. Единственными причинами, которые могут оказать влияние на выбор типа обвязки, являются следующие факторы:

    • какая отопительная схема используется (однотрубная система или двухтрубная);
    • какой тип подключения радиаторов вы выбрали (диагональный, боковой или нижний).

    Как правило, при использовании любой схемы отопления: однотрубной или двухтрубной, можно использовать любой тип подсоединения батарей отопления.

    Обвязка радиаторов отопления полипропиленом - просто и доступно

    по мнению экспертов, прокладка трубопровода необходимо свести к минимуму количество изгибов. Ровная магистраль остается устойчивой к гидродинамическим нагрузкам. В трубопроводе уменьшится количество зон, в которых может скапливаться воздух.

    Для обвязки одноконтурной и двухконтурной системы отопления с помощью полипропиленовых труб существуют свои особенности.

    Обвязка радиаторов отопления полипропиленом - просто и доступно

    • обычно в такой системе используется последовательное подключение радиаторов;
    • перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку. При нормальной работе системы отопления байпас не задействуется. При проведении профилактических работ или в случае аварийной ситуации, подача воды в радиатор прекращается. Теплоноситель беспрепятственно циркулирует через байпас.
    • используется, как параллельное, так и последовательное подключение батарей;
    • оба патрубка радиатора подключаются к разным трубам. Верхний к подающей трубе, нижний патрубок подключается к обратке. Обычно в двух трубных системах идет параллельное подключение радиаторов, поэтому установка байпасов не требуется.

    Обвязка радиаторов отопления полипропиленом - просто и доступно

    Обвязка полипропиленовых труб с участием радиаторов выполняется двумя способами: пайкой и с помощью фитингов. Монтаж радиаторов и их подключение осуществляется с помощью паяльника и сантехнических ключей под американку.

    Плюсы и минусы двухтрубных разводок

    Для удобства восприятия мы объединили достоинства и недостатки всех вышеописанных систем в один раздел. Вначале перечислим ключевые положительные моменты:

    1. Единственное преимущество самотека перед другими схемами – независимость от электричества. Условие: нужно подобрать энергонезависимый котел и произвести обвязку без подключения к домовой электросети.
    2. Плечевая (тупиковая) система – достойная альтернатива «ленинградке» и прочим однотрубным разводкам. Главные достоинства – универсальность и простота, благодаря которой двухтрубная отопительная схема дома 100—200 м² без проблем монтируется своими руками.
    3. Основные козыри петли Тихельмана – гидравлическое равновесие и способность обеспечивать теплоносителем большое число радиаторов.
    4. Коллекторная разводка – лучшее решение для скрытой прокладки труб и полной автоматизации работы отопления.


    Лучший способ спрятать трубы — заложить их под стяжку пола

    Примечание. Последние 3 схемы легко скомбинировать с контурами водяного напольного обогрева. Совмещать гравитационную радиаторную сеть с теплыми полами не всегда целесообразно – без электроэнергии принудительная циркуляция в греющих контурах невозможна.

    Кратко выделим общие плюсы лучевой, попутной и тупиковой системы:

    • небольшие сечения раздающих труб;
    • гибкость с точки зрения прокладки, то есть, линии могут проходить по различным маршрутам – в полах, вдоль и внутри стен, под перекрытием;
    • для монтажа подойдут различные пластиковые либо металлические трубы: полипропилен, сшитый полиэтилен, металлопластик, медь и гофрированная нержавейка;
    • все 2-трубные сети хорошо поддаются балансировке и тепловому регулированию.


    Чтобы запрятать трубные подводки, нужно прорезать борозды в стене
    Отметим второстепенный плюс самотечной разводки – простота заполнения и удаления воздуха без применения клапанов и кранов (хотя с ними развоздушивать систему проще). Вода медленно подается через штуцер в нижней точке, воздух постепенно вытесняется из трубопроводов в расширительный бак открытого типа.

    Теперь о значимых недостатках:

    1. Схема с естественным движением воды громоздкая и дорогая. Понадобятся трубы с внутренним диаметром 25…50 мм, монтируемые с большим уклоном, в идеале – стальные. Скрытая прокладка сильно затруднена – большинство элементов окажется на виду.
    2. В монтаже и эксплуатации тупиковых ветвей существенных минусов не обнаружено. Если плечи сильно отличаются по длине и числу батарей, равновесие восстанавливается путем глубокой балансировки.
    3. Магистрали кольцевой разводки Тихельмана всегда пересекают дверные проемы. Приходится делать обходные петли, где впоследствии может скапливаться воздух.


    На плане дома видно, что попутная водяная система пересекает 2 дверных проема

    • Разводка лучевого типа требует финансовых затрат на оборудование – коллекторы с клапанами и ротаметрами плюс средства автоматизации. Альтернатива – сборка гребенки из полипропилена либо бронзовых тройников своими руками.
    • Дополнение. Для автоматического регулирования теплоотдачи батарей при самотеке понадобятся специальные радиаторные клапаны с увеличенным проходным сечением.

    Преимущества и недостатки однотрубной и двухтрубной систем отопления

    Главное отличие двух схем отопления состоит в том, что двухтрубная система подключения более эффективна в работе благодаря параллельному расположению двух труб, одна из которых подает нагретый теплоноситель в радиатор, а другая – отводит остывшую жидкость.

    Схема однотрубной системы представляет собой разводку последовательного типа, в связи с чем первый подключенный радиатор получает максимальное количество тепловой энергии, а каждый последующий нагревается все слабее.

    Обвязка радиаторов отопления полипропиленом - просто и доступно

    Однако эффективность – важный, но не единственный критерий, на который нужно опираться, решая выбрать ту или иную схему. Рассмотрим все плюсы и минусы обоих вариантов.

    Однотрубная система отопления

    • простота проектировки и монтажа;
    • экономия материалов в связи с установкой только одной магистрали;
    • естественная циркуляция теплоносителя, возможная благодаря высокому давлению.

    Обвязка радиаторов отопления полипропиленом - просто и доступно

    • сложный расчет тепловых и гидравлических параметров сети;
    • проблематичность устранения допущенных при проектировке ошибок;
    • все элементы сети взаимозависимы, при неисправности одного участка сети перестает работать весь контур;
    • количество радиаторов на одном стояке ограничено;
    • регулировка поступления теплоносителя в отдельную батарею невозможна;
    • высокий коэффициент теплопотерь.

    Двухтрубная отопительная система

    • возможность установки терморегулятора на каждый радиатор;
    • независимость работы элементов сети;
    • возможность врезки дополнительных батарей в уже собранную линию;
    • простота устранения ошибок, допущенных на стадии проектирования;
    • для увеличения объема теплоносителя в обогревательных приборах не нужно добавлять дополнительные секции;
    • отсутствие ограничений протяженности контура по длине;
    • теплоноситель с нужной температурой подается по всему кольцу трубопровода независимо от параметров нагрева.

    Обвязка радиаторов отопления полипропиленом - просто и доступно

    • сложная схема подключения по сравнению с однотрубной;
    • больший расход на материалы;
    • монтаж требует больших затрат времени и труда.

    Таким образом, двухтрубная система отопления во всем отношениях более предпочтительна. Почему же хозяева квартир и домов отказывают от нее в пользу однотрубной схемы? Скорее всего, это связано с дороговизной установки и большим расходом материалов, необходимых для прокладки сразу двух магистралей. Однако следует учесть тот факт, что двухтрубная система предполагает использование трубы меньшего диаметра, которые стоят дешевле, поэтому общая стоимость обустройства двухтрубного варианта будет не намного больше, чем однотрубного.

    Владельцам квартир в новостройках повезло: в новых домах, в отличие от жилых зданий советской застройки, все чаще используется более эффективная двухтрубная система отопления.

    Как работает отопление по двухконтурной схеме

    Конструкция двухтрубной системы водяного отопления предполагает подачу и отвод теплоносителя от каждого радиатора по двум отдельным магистралям. Упрощенно: входной патрубок батареи подключен к подающей линии, выходной – к обратной. По первому трубопроводу нагретая вода из котла раздается всем отопительным приборам, вторая труба собирает остывший теплоноситель и направляет обратно в теплогенератор.


    Пример раздачи и возврата теплоносителя от батарей по двум линиям

    Особенности двухконтурного распределения воды:

    • если все элементы системы рассчитаны правильно, то каждый радиатор получает теплоноситель одинаковой температуры;
    • изменение протока воды через одну батарею вследствие регулировки мало влияет на работу соседних отопительных приборов;
    • число радиаторов на одной ветви может достигать 40 шт. при условии, что производительность насоса и диаметр подводящих труб обеспечивает расчетный расход воды.

    Примечание. Цифра 40 взята на основании практического опыта проектирования и монтажа отопления в производственном цехе. В загородных коттеджах столько приборов к одной ветви не подключается, максимум – 10 шт. Если надо сделать разводку по многоэтажному зданию, сеть теплоснабжения делится на несколько двухтрубных контуров.

    Движение воды по трубам и батареям обеспечивается двумя способами – естественным (конвекционным) и принудительным. Вариантов подвода теплоносителя тоже существует несколько, поэтому предлагаем рассмотреть каждую схему отдельно.


    Двухтрубная классическая разводка закрытого типа — подключение к напольному котлу

    Выбор места и способа установки радиатора

    Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

    1. Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
    2. Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.
    1. Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
    2. Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

    https://youtube.com/watch?v=olrD9qxCAhM

    ПОСМОТРЕТЬ ВИДЕО

    При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

    Типичные ошибки при выборе места установки:

    • Не учтено место для установки регулировочных кранов.
    • Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
    • Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
    • Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

    Способы циркуляции теплоносителя

    Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

    Схема циркуляции теплоносителя в системе с использованием насосного оборудования

    Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

    • Допускается применение труб малого диаметра.
    • Магистраль устанавливают в любом положении, вертикально или горизонтально.
    • Требуется меньший объем теплоносителя.

    Оборудование

    При сооружении системы в частном доме понадобится некоторое количество дополнительного оборудования помимо труб и вентилей. С функциями некоторых его видов нам предстоит коротко познакомиться.

    Вид оборудованияКраткое описание
    Расширительный бакЕмкость, компенсирующая расширение теплоносителя при нагреве. Закрытый бак берется равным 10% объема теплоносителя и монтируется после циркуляционного насоса. Открытый бак монтируется в верхней точке контура.
    Предохранительный клапанСбрасывает избыточное давление при перегреве закрытого контура.
    Автоматический воздухоотводчикУдаляет из контура воздух и газы, возникающие вследствие электрохимических процессов.
    Кран МаевскогоПриспособление для ручного стравливания воздуха. Монтируется в верхние пробки радиаторов или в верхней точке каждой перемычки между стояками.
    ДроссельАналог винтового вентиля для ручной регулировки проходимости.
    ТермоголовкаАвтоматический дроссель, меняющий проходимость в зависимости от температуры воздуха.

    Устройство термостатической головки.

    Видео инструктаж с советами от специалиста

    Здравствуйте! У меня такие проблемы с теплом: 1) В угловой квартире в детской комнате проходят две трубы подача и обратка. На подаче труба огненная на обратке в раза холоднее. Радиаторы подключены к обратке это правильно или нет. Могу ли я дополнительно к подаче подсоединить еще радиаторы и пустить их по холодной уличной стене? 2) В туалете нет радиатора и трубы вообще, хотя стена так же холодная (уличная). 3) В спальной комнате имеется только труба (обратка) к ней подключена радиаторная батарея, а через стену у нас на кухне идет подача. Можно как-то объединить две комнаты и установить в двух комнатах с трубы-подачи?

    У нас в 9-ти этажном доме система отопления построена так: одна труба на подающем идет снизу вверх. К ней на всех этажах подключены радиаторы параллельно с перемычками. Теплоноситель попадает в радиатор снизу, а верхний выход с радиатора, подключен к этой же трубе. Прогревается только часть радиатора. Как правильно подключить радиатор, чтобы он прогревался полностью?

    Добрый день. В девятиэтажном доме двухтрубная система отопления в каждой комнате. В одной комнате труба подачи отопления проходит наверх мимо всех радиаторов. Соответственно все радиаторы с девятого этажа подключены на обратке, и у меня на втором этаже батарея вообще почти холодная. Подскажите закономерно ли такое подключение, либо это просто ошибка слесарей?

    Здравствуйте! Подскажите пожалуйста насколько верны ваши данные, по определению эффективного метода подключения радиатора? И на какие источники Вы можете сослаться, для получения вышеуказанных данных? Всем заранее спасибо!

    Врезать вентиль в перемычку (что не совсем законно, если стоят вентили на радиатор) или переподключить радиатор по диагональной схеме. На пропилене — это элементарно и быстро, компактно и достаточно эстетично. Верхняя врезка (выход) переносится вместо верхней заглушки напротив. Не забывайте, направление резьбы у пробок взаимно противоположное.

    Очевидно у вас в доме однотрубная система отопления, при которой одни комнаты подключены к напорной магистрали, а другие комнаты сидят на обратной. Это дебильная советская система — обратная вода идет уже остывшая и не может нагреть комнату. Но за установку дополнительных батарей вас могут оштрафовать, т.к. такая переделка проекта не разрешается

    Принципы расчета

    Чтобы не наделать ошибок при расчете отопления, требуется предварительно нарисовать схему на бумаге. На ней указываются все компоненты конструкции. Важно понимать, сколько жидкости протекает через все узлы по отдельности, с какой скоростью она движется, как меняется работа все системы в результате изменения режима функциональности отдельных ее элементов.

    Схема отопления

    Во время расчета не стоит упускать гидродинамическое сопротивление воды при ее движении, которое влияет на давление внутри системы и напор. Для проведения процедуры применяются специальные таблицы и формулы.Правильный расчет позволит избежать проблем с функциональностью отопительной конструкции в будущем.

    Важные нюансы проектирования двухтрубной системы отопления для собственного дома

    Выбор материалов

    Популярность, которую завоевали полипропиленовые трубы. связана с рядом их положительных качеств:

    • Цена на них значительно ниже, чем на металлические аналоги.
    • Высокая долговечность, благодаря тому, что пластик не ржавеет, к тому же на нем практически не откладывается осадок.
    • Не нуждаются в покраске.

    Однако, следует учитывать, что для систем отопления подходят не все виды полипропиленовых труб. Дело в том, что они обязательно должны иметь армировочный слой, который предотвращает значительное температурное расширение трубопровода.

    Армированная полипропиленовая труба

    Причем желательно, чтобы армировочный слой был алюминиевым, так как стекловолоконная армировка приводит к насыщению теплоносителя кислородом. Это в свою очередь вызывает ржавление металлических поверхностей котлов и других элементов теплоснабжения. Трубы, которые имеют алюминиевое армирование и подходят для систем теплоснабжения, обозначаются маркировкойPN25.

    Обратите внимание! При выборе труб следует обратить внимание на равномерность толщины их стенок. Для этого нужно посмотреть на их срез

    Что касается диаметра, то оптимальный параметр –25 мм.

    При этом также необходимо приобрести фитинги, к которым относятся:

    Обвязка радиаторов отопления полипропиленом - просто и доступно

    Схема однотрубного и двухтрубного подключения радиаторов

    Основные требования

    Основная задача заключается в соединении котла и всех радиаторов самым эффективным способом. При этом важно учесть целый ряд требований:

    • Разводка должна прокладываться по маршруту с наименьшей протяженностью.
    • Гидросопротивление труб, запорной арматуры и фитингов следует по возможности уменьшать.
    • Необходимо продумать и скомпоновать на линии все функциональные узлы с минимальным количеством колен, тройников и клапанов. Имеется в виду группа безопасности, расширительный бак, циркуляционный насос штуцера для слива и наполнения системы и т.д.
    • Трубы подбираются исходя из эксплуатационных характеристик материала и системы отопления.
    • Диаметр труб рассчитывается для минимизаций потерь в напоре с одной стороны и снижения объема трубопровода с другой.

    Где ставить радиаторы

    Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

    Обвязка радиаторов отопления полипропиленом - просто и доступно

    Как расположить радиатор под окном

    Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

    И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

    Уменьшаем сопротивление труб и контура

    Для систем с естественной циркуляцией:

    • Любые развороты и колена по маршруту выполняются с учетом минимально допустимого радиуса разворота, для используемого типа труб.
    • Переходы между трубами с различным диаметром, врезка стояков в коллектор раздатки выполняется без заужения меньшего диаметра и по возможности с постепенным расширением/сужением канала.
    • Перед запорной, регулирующей арматурой, радиаторами или другим оборудованием следует формировать ровный участок трубы не менее 5-6 диаметров трубы, чтобы исключить лишнюю турбулентность и завихрения в потоке жидкости.

    Для системы с принудительной циркуляцией предыдущие советы не являются обязательными, важно, чтобы сопротивление контура было меньше, чем создаваемый насосом напор. Однако при выполнении всех требований снизится нагрузка на насос и соответственно повысится его рабочий ресурс. За счет принудительной прокачки теплоносителя можно использовать металлопластиковые трубы с малым сечением, нижнюю двухтрубную или однотрубную схему подключения, в том числе с запаковкой труб в стяжку или стены.

    Подключаем радиатор отопления к полипропиленовым трубам

    В частном секторе, в домах старого жилищного фонда и в новостройках сегодня активно идут работы по переоборудованию систем отопления. Старое нагревательное оборудование, стальные и чугунные радиаторы отопления меняются на новые приборы. Современная промышленность выпускает биметаллические, стальные нагревательные приборы с улучшенными параметрами и характеристиками. Соответственно, параллельно осуществляется замена старых стальных трубопроводов, по которым циркулирует теплоноситель, на новые расходные материалы. На первые позиции в создании отопительного контура сегодня выходят полипропиленовые трубы.

    Обвязка радиаторов отопления полипропиленом - просто и доступно

    Соответственно, ввиду такой масштабной модернизации отопительных систем, возникает резонные вопросы. Каким образом осуществляется разводка водяного контура из полипропилена в домашних условиях? Как выглядит подключение радиатора системы отопления к полипропиленовым армированным трубам. Разберемся детально и рассмотрим, что собой представляет подсоединение полипропиленовых расходных материалов к источникам обогрева в деталях.

    Кольцо Тихельмана

    При использовании подключения петли Тихельмана необходимо использовать нижнюю разводку. Чаще всего она располагается в открытом положении по стенам, но иногда ее проводят скрытым способом по полу. Специалисты предлагают еще один способ установки: конструкцию устанавливают перед перекрытием, закрыв при этом коммуникации натяжным потолком или в подвал, а уже соединения труб подвести к нагревательному прибору.

    • Контур отопления установлен так, что имеет форму кольца;
    • Используется специфический способ подключения батареи: если радиатор первый на трубе подачи, то он будет заканчивать обратную часть. Этот же принцип работает и в обратной последовательности: последняя батарея подающей линии станет первой для обратной.
    • Если проследить за движением воды в обоих трубопроводах, то можно заметить единое направление. Этот принцип действия и дал второе название схемы «попутная».

    Один из главных плюсов этой системы – гидравлическое равновесие, которое становится практически идеальным. Теплоноситель распределяется таким образом, то проходит одинаковое расстояние. Конструкция может работать при использовании 10 и более радиаторов с минимальной балансировкой.

    Петля Тихельмана, схема монтирования

    Рейтинг
    ( 2 оценки, среднее 4.5 из 5 )
    Понравилась статья? Поделиться с друзьями:
    Для любых предложений по сайту: [email protected]
