Газовая арматура и оборудование: разновидности + особенности выбора

Газопровод представляет собой инженерную конструкцию, каждый элемент и узел которой решает важную определенную функциональную задачу и отвечает за безопасность, качество и бесперебойность функционирования сети. Разнообразные газовая арматура и оборудование различаются по сложности исполнения, по материалу изготовления, по назначению и по видам.

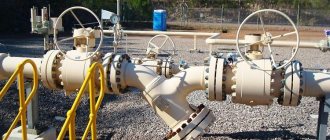

Арматура для газопроводов – это обширный класс приспособлений и устройств, которые монтируются на газопроводах, а также на приборах. С их помощью осуществляются отключение/включение, изменение направления, количества, давления газового потока или полное удаление газов. Широкий ассортимент этих деталей классифицирован, благодаря чему можно достаточно легко разобраться с вопросом классификации газовой арматуры.

Давайте вместе разберемся во всем многообразии арматуры для газовых трубопроводов и особенностях ее выбора.

Классификация газовой арматуры.

По назначению существующие виды газовой арматуры подразделяются:

  • на запорную арматуру — для периодических герметичных отключений отдельных участков газопровода, аппаратуры и приборов;
  • предохранительную арматуру — для предупреждения возможности повышения давления газа сверх установленных пределов;
  • арматуру обратного действия — для предотвращения движения газа в обратном направлении;
  • аварийную и отсечную арматуру — для автоматического прекращения движения газа к аварийному участку при нарушении заданного режима.

При выборе газового оборудования и арматуры необходимо руководствоваться действующими ГОСТ и СП.

Ценные сведения содержатся в материалах научно-исследова- тельекого центра промышленного газового оборудования «Газовик» (НИЦ ПГО «Газовик»), который занимается сбором, анализом, проверкой достоверности информации о степени качества, надежности, конкурентоспособности и безопасности продукции промышленного газового оборудования.

Вся арматура, применяемая в газовом хозяйстве, стандартизирована. По принятому условному обозначению шифр каждого изделия арматуры состоит из четырех частей. На первом месте стоит номер, обозначающий вид арматуры (таблица ниже).

Классификация задвижек

Наибольшее применение в устройстве газопроводов получили газовые дисковые изделия. Их условно можно подразделить на два категории: с закрытым и выдвигающимся шпинделем.

  • для первой категории задвижек характерна стационарная фиксация шпинделя на крышке при помощи выступа, который не позволяет никаких передвижений в вертикальном направлении. Выступ продвигается в выемку на верхнем клине, который в свою очередь перемещается вдоль вертикальной линии при поворотах шпинделя.

Внизу изделия размещается второй клин, который укомплектован запирающими дисками. При повороте шпинделя клинья второго элемента опускаются до достижения дна трубопровода. Одновременно с этим верхний клин закрывает диски, закрывая газовый проход.

  • с выдвигающимся за пределы корпуса валом изготавливаются из чугуна или металла. Движения шпинделя направлены на перемещение махового колеса и гайки с нарезанной резьбой.

На окончании вала закреплены два диска с закрепленным между ними распорным клином. При обороте маховое колесо перемещает шпиндель в нижнее направление, благодаря этому происходит распирание клином дисков и перекрытие газового потока. Вращение в противоположную сторону возобновляет движение газового потока.

Для герметичности изделие дополнено уплотняющим сальником, который гарантирует абсолютную остановку газа.

Условные обозначения вида арматуры

Вид арматуры Обозначение вида Вид арматуры Обозначение вида
Краны для трубопроводов 11 Клапаны обратные поворотные 19
Вентили запорные 14 и 15 Клапаны

регулирующие

25
Клапаны обратные подъемные 16 Задвижки запорные 30,31
Клапаны

предохранительные

17 Затворы 32

На втором — условное обозначение материала, из которого изготовлен корпус арматуры (таблица ниже).

Особенности выбора арматуры и оборудования

Выбирая арматуру для газовых трубопроводов следует особо тщательно отнестись к химическим и физическим свойствам материала из которого она изготовлена.

Самыми востребованными материалами для изготовления газовой арматуры являются чугун и сталь. Это связано с требованиями к повышенному уровню прочности и надежности. Полимерные элементы, которые прекрасно подходят для водоводов здесь неприменимы, вдобавок их легко можно повредить.


Сталь является самым популярным материалом для изготовления газовой арматуры. Такое оборудование имеет доступную стоимость и высокую прочность

Специалисты не рекомендуют использовать на газовых трубопроводах оборудование с уплотнительными вставками из бронзы. Это связано с тем, что в составе СУГ присутствует сероводород, который может оказывать негативное влияние на бронзу и медные сплавы.

Условные обозначения материалов корпуса арматуры

Материал корпуса Обозначение

материала

Материал корпуса Обозначение

материала

Сталь углеродистая с Латунь и бронза б
Сталь кислотостойкая и нержавеющаянж Винипласт вп
Чугун серый ч Сталь легированная лс
Чугун ковкий кч Алюминий а

На третьем — порядковый номер изделия. На четвертом — условное обозначение материала уплотнительных колец: б — бронза или латунь; нж — нержавеющая сталь; р — резина; э — эбонит; бт — баббит; бк — в корпусе и на затворе нет специальных уплотнительных колец.

Например, обозначение крана ПбЮбк расшифровывается так:

11 — вид арматуры (кран), б — материал корпуса (латунь), 10 — порядковый номер изделия, бк — тип уплотнения (без колец).

Большинство видов арматуры состоит из запорного или дроссельного устройства. Эти устройства представляют собой закрытый крышкой корпус, внутри которого перемещается затвор.

Перемещение затвора внутри корпуса относительно его седел изменяет площадь отверстия для прохода газа, что сопровождается изменением гидравлического сопротивления.

В запорных устройствах поверхности затвора и седла, соприкасающиеся во время отключения частей газопровода, называют уплотнительными. В дроссельных устройствах поверхности затвора и седла, образующие регулируемый проход для газа, называют дроссельными.

Основные характеристики газовых арматурных устройств запорного типа

Газовые арматурные устройства запорного типа в виде задвижек являются максимально востребованным техническим элементом газовых систем. Их задействуют в газопроводах с Ду = 50–2000 мм и Pр = 0,1-20,0 МПа. Задвижки выполняют функциональную задачу перекрытия потока газа. В их конструкциях запорное устройство перемещается перпендикулярно направлению оси труб газопровода.

Клиновые задвижки могут иметь не сплошной, а состоящий из 2-х дисков шарнирный затвор. В параллельных задвижках в затворе также наличествует пара дисков и между ними распорный клин.

Преимущества задвижек перед иными газовыми арматурными устройствами запорного типа

Наличие задвижки позволяет подавать газ не только в прямом направлении, но и в реверсном. Исключается поворот газового потока. В открытом положении данное максимально простое в обслуживании запорное устройство создает минимальное сопротивление газовому потоку.

Краны, вентиля и заслонки

Арматурные устройства запорного типа в виде шаровых, конусных и цилиндрических кранов и вентилей позволяют не только быстро отключить газовый прибор или участок газоснабжающего трубопровода, но и могут помочь в регулировке расхода транспортируемого по трубопроводу газа.

Преимуществами кранов и вентилей с шаровыми и иной формы затворами является их многоцелевое назначение, обеспечение полного прохода газовой среды и компактность.

Заслонки могут решать запорную и регулирующую расход газа функциональную задачу. В конструкции серийно выпускаемого устройства кроме стального (чугунного) корпуса и запорного дискового органа имеется приводной вал и уплотнители. К достоинствам, которыми обладают заслонки, можно отнести:

  • широкий температурный диапазон и диапазон давлений газовой среды;
  • конструкционную простоту;
  • малую массу и металлоемкость;
  • небольшую стоимость и пр.

Преимущества более явно проявляются в условиях большого Ду.

Газовая запорная арматура купить. Как правильно подбирать аппаратуру для газопроводных сетей

Выбор аппаратуры для газопроводных сетей имеет свои сложности. Нужно учитывать многие факторы, в том числе степень агрессивного воздействия газа на материал, из которого изготавливаются арматурные устройства. Природный газ на стальные и чугунные элементы конструкции не оказывает заметного коррозирующего воздействия. Чугун менее прочен, чем сталь. По этой причине не следует задействовать чугунные запорные и регулирующие элементы в трубопроводах с давлением рабочей среды более 1,6 МПа.

Сероводород в составе природных газов негативно воздействует на медные сплавы. Бытует мнение: по этой причине не следует задействовать некоторые элементы, в том числе уплотнительные кольца, которые изготовлены из бронзы. Лучше будет применять подобные детали из нержавеющей стали. В этом случае арматурные устройства будут отличаться значительной надежностью и длительным сроком службы.

В этой связи следует отметить, что уровень сероводорода в природном газе незначительный. По нормам составляет 2 г/на 100 куб. м. Такая концентрация не может оказать значительного корродирующего воздействия на детали из бронзы и иных медных сплавов. Кроме того, поверхности затвора и седла, которые изготовлены из сплава цветного металла, корродируют меньше, чем из черного.

Газовая запорная арматура представляет собой один из наиболее значимых элементов инженерных систем отопления, так как является залогом их безопасной работы. Как правило, к запорной арматуре, используемой в различных системах газового отопления, предъявляются повышенные требования безопасности. В связи с этим, необходимо обращать особое внимание на качество такого рода изделий. Используется запорная арматура газопроводов с целью перекрытия потоков газа на тех или иных фазах работы отопительного оборудования. Вентили, задвижки, клапаны, краны и затворы — все это разновидности газовой запорной арматуры. Для заказа запорной арматуры у нас, вам потребуется потратить всего несколько минут своего времени. Интернет-магазин позволяет приобрести запорную арматуру онлайн, что позволяет сэкономить силы и время на посещение обычного магазина. Если вы решили купить у нас газовую запорную арматуру, то можете не сомневаться в ее высочайшем качестве, ведь у нас представлены изделия от ведущих производителей, имеющие гарантированно высокую надежность. Доступные цены, подробное описание и характеристики, отзывы покупателей — все это позволит вам приобрести изделие, оптимальное по соотношению цены и качества.

Запорная арматура.

К запорной арматуре относят различные устройства, предназначенные для герметичного отключения отдельных участков газопровода. Они должны обеспечивать герметичность отключения, быстроту открытия и закрытия, удобство в обслуживании и малое гидравлическое сопротивление.

В качестве запорной арматуры на газопроводах применяют задвижки, краны, вентили.

Наиболее распространенный вид запорной арматуры — задвижки (рисунок ниже), в которых поток газа или полное его прекращение регулируют изменением положения затвора вдоль уплотняющих поверхностей. Это достигается вращением маховика. Шпиндель может быть выдвижным или невыдвижным. Невыдвижной шпиндель при вращении маховика перемещается вокруг своей оси вместе с маховиком. В зависимости от того, в какую сторону вращается маховик, нарезная втулка затвора перемещается по резьбе на нижней части шпинделя вниз или вверх и соответственно опускает или поднимает затвор задвижки. Задвижки с выдвижным шпинделем обеспечивают перемещение шпинделя и связанного с ним затвора путем вращения резьбовой втулки, закрепленной в центре маховика.

Для газопроводов давлением до 0,6 МПа используют задвижки из серого чугуна, а для газопроводов давлением более 0,6 МПа — из стали.

Затворы задвижек могут быть параллельными и клиновыми. У параллельных затворов уплотнительные поверхности расположены параллельно, между ними находится распорный клин.

Соединительная арматура газопроводов

В процессе монтажа газопровода может возникнуть необходимость соединения труб из разных материалов или разного диаметра. В этом случае встраивается в состав сети соединительный фланцевый элемент – вспомогательные детали стыковки.

К этой категории арматуры относятся фланцевые адаптеры, хомуты, заглушки, соединительные муфты, отводы, крестовины, тройники, словом детали, в конструкции которых не предусмотрено наличие запорно-регулирующего механизма.


Соединительная арматура потребуется, если возникнет необходимость соединить трубы из разных материалов, участков трубопроводов различных диаметров, а также при поворотах и разветвлениях

Для разветвления газопровода служат тройники и отводы. Они устанавливаются в случаях, когда труба доходит до распределительного участка для какого-либо населенного пункта, однако этот пункт конечным не является.

При помощи регулирующей арматуры трубопровод делится и часть транспортируемого газа уходит в населенный пункт, а часть транспортируется дальше.


Тройники стальные изготавливают из различных марок стали. Их можно использовать практически в любой рабочей среде. Они обеспечивают высококачественное соединение труб и обладают хорошей герметичностью

Задвижки

а — параллельная с вьадвижным шпинделем: 1 — корпус; 2- запорные диски; 3 — клин; 4 — шпиндель; 5 — маховик; 6 — сальниковая набивка; 7 — уплотнительные поверхности корпуса; б — клиновая с невыдвижным шпинделем: 1 — клин; 2- крышка; 3 — втулка; 4 — гайка; J — маховик; 6 — сальник; 7 — буртик; 8 — шпиндель

При закрытии задвижки клин упирается в дно задвижки и раздвигает диски, которые своими уплотнительными поверхностями создают необходимую плотность. В клиновых затворах боковые поверхности затвора расположены не параллельно, а наклонно. Причем эти задвижки могут быть со сплошным затвором и затвором, состоящим из двух дисков. На подземных газопроводах целесообразно устанавливать параллельные задвижки.

Однако задвижки не всегда обеспечивают герметичность отключения, так как часто уплотнительные поверхности и дно задвижки загрязняются. Кроме того, при эксплуатации задвижек с неполностью открытым затвором диски истираются и приходят в негодность.

Все отремонтированные и вновь устанавливаемые задвижки необходимо проверять на плотность керосином. Для этого задвижку следует установить в горизонтальное положение и залить сверху керосин, с другой стороны затвор окрашивают мелом. Если задвижка плотная, то на затворе не будет керосиновых пятен.

На подземных газопроводах задвижки монтируют в специальных колодцах (рисунок ниже) из сборного железобетона или красного кирпича. Перекрытие колодца должно быть съемным для удобства его разборки при производстве ремонтных работ.

Характеристики задвижек

Диаметр проходного отверстия в задвижках такое же, как и сечение трубопровода. Такие элементы именуют полнопроходными, управление ими может происходить двумя способами. Чаще всего используют ручное управление (с помощью штурвала), кроме того для управления задвижкой могут применять специальный привод. Производят изделия с гидро или электроприводами, изредка можно найти управление которое использует пневматический привод.

Задвижками с приводом намного проще управлять. Если устройство большого сечения с ручным управлением, то усилия необходимые для закрытия или открытия трубопровода могут быть очень велики (часто наблюдается при редком осмотре и обслуживании задвижек).

Устройство запирающего элемента может быть тоже нескольких видов:

  1. Шиберные;
  2. Шланговые;
  3. Параллельные;
  4. Клиновые.

Рассмотрим подробно клиновую запирающую часть задвижки.

Устройство газовых колодцев

а — установка задвижки в колодце: 1 — футляр; 2 — задвижка; 3 — ковер; 4 — люк; 5 — линзовый компенсатор; 6 — газопровод; б -устройство малогабаритного колодца: 1 — отвод; 2 — кран; 3 — прокладка; 4 — стенка колодца

Колодцы имеют люки, которые легко открываются для осмотра и производства ремонтных работ. На проезжей части дороги люки устанавливают на уровне дорожного покрытия, а на незамощенных проездах — выше уровня земли на 5 см с устройством вокруг люков отмостки диаметром 1 м. Там, где возможно, рекомендуется управление задвижкой вывести под ковер.

В местах пересечения газопроводами стенок колодца устанавливают футляры, которые для плотности заделывают битумом. Колодцы должны быть водонепроницаемыми. Эффективное средство против проникновения грунтовых вод — гидроизоляция стенок колодцев. На случай проникновения воды в колодцах устраивают специальные приямки для ее сбора и удаления.

На газопроводах диаметром до 100 мм при транспортировании осушенного газа устраивают малогабаритные колодцы (рисунок выше) с установкой арматуры в верхней части, что обеспечивает обслуживание арматуры с поверхности земли. В таких колодцах вместо задвижек устанавливают краны.

В кранах с принудительной смазкой (рисунок ниже) герметизация достигается за счет введения между уплотняющими поверхностями специальной консистентной смазки под давлением. Заправленная в пустотелый канал верхней части пробки смазка завинчиванием болта нагнетается по каналам в зазор между корпусом и пробкой. Пробка несколько приподнимается вверх, увеличивая зазор и обеспечивая легкость поворота, шариковый клапан и латунная прокладка предотвращают выдавливание смазки и проникновение газа наружу.

Как выполнена газовая задвижка


Задвижка может быть устроена несколькими вариантами. Рассмотрим подробно устройство каждого вида.

  • шиберная. Предназначена для перекрытия движущегося потока. Задвижки устанавливаются путем разрыва магистрального трубопровода и установления в месте разрыва фланцевых соединений;
  • шланговая. Подача газа происходит при помощи эластичного шланга. Для перекрытия потока среды применяется шток. Все детали выполнены из металла и изолированы от рабочего движения газа коротким шлангом;
  • параллельная. Конструкция выполнена при помощи двух дисков. Материал изготовления для детали применяется чугун или сталь. Штоковый элемент может применяться выдвижной или не выдвижной. Уплотнение металл-к-металлу между оболочкой и дисками позволяет полностью перекрывать движение среды;
  • клиновая. Производится для полнопроходного режима газа с не выдвижным элементом. Клин может быть применен в трех вариантах: жесткий, составной или упругий. Последний допускает перекрытие потока путем деформации угла.

Прекращение потока газа происходит благодаря уплотнению металл-к-металлу или резина-к-металлу. Присоединение задвижки в магистрали выполняется с помощью накрученной резьбы или соединительными муфтами.

Преимущества клиновой задвижки

  • Жесткий клин полностью перекрывает газопровод. Чтобы достичь абсолютной герметичности, необходимо точно подогнать полотно для достижения угла, аналогичного углу между отверстиями.
  • Уплотнители в конструкции с жестким клином имеют довольно большой срок эксплуатации.
  • Не требуется применение больших усилий для перекрытия потока.

Чугунный кран со смазкой под давлением

1 — каналы; 2 — основание пробки; 3 — болт; 4 — шариковый клапан; 5 — прокладка

Помимо кранов со смазкой применяют простые поворотные краны, которые подразделяют на натяжные, сальниковые и самоуплотняющиеся. Эти краны устанавливают на надземных и внутриобъектовых газопроводах и вспомогательных линиях (импульсные и продувочные газопроводы, головки конденсатосборников, вводы).

В натяжных кранах взаимное прижатие уплотнительных поверхностей пробки и корпуса достигается навинчиванием натяжной гайки на резьбовой конец пробки, снабженный шайбой.

Для создания натяжения пробки конец ее конической части не должен доходить до шайбы на 2-3 мм, а нижняя часть внутренней поверхности корпуса должна иметь цилиндрическую выточку. Это дает возможность по мере износа пробки крана опускать ее ниже, натягивая гайку хвостовика, и тем самым обеспечивать плотность.

Выгоды и недостатки использования

Задвижки для трубопроводов продолжают использоваться благодаря следующим полезным качествам:

  • Простая и надежная конструкция. Принцип функционирования и основные детали остаются в неизменном виде вот уже более полутораста лет, что говорит о надежности узлов конструкции.

Задвижки на газовом трубопроводе
Задвижки на газовом трубопроводе Источник erkindik.media

  • Легкость использования. Затвор позволяет перекрыть трубопровод любого диаметра со сравнительно небольшим усилием. Например, при диаметре 100 мм пробковый кран провернуть очень тяжело, шаровый – легче, но только для крепкого человека. Хорошо смазанную и обслуженную задвижку откроет и закроет даже ребенок.
  • Улучшенные эксплуатационные характеристики. Устройства рассчитаны на работу в условиях широкого диапазона температур и давлений. Некоторые разновидности разработаны для работы под воздействием агрессивной передаваемой среды.
  • Надежность работы. Конструкции всех типов задвижек отличается высокой герметичностью. Их подбирают в соответствии с внутренним диаметром трубопровода, поэтому гидравлические параметры перемещаемой среды не нарушаются. Движение заслонки плавное, поэтому скорость движения потока также меняется плавно, и гидравлический удар не происходит.
  • Несложное обслуживание, ремонтопригодность. Использование гаек или болтов для сборки арматуры упрощает ее установку и ремонт. Изношенная задвижка без проблем меняется на новую.

Конструкция дисковой задвижки
Конструкция дисковой задвижки Источник autogear.ru

Конденсатосборники

а — высокого давления; б — низкого давления; 1 — кожух; 2 — внутренняя трубка; 3 — контакт; 4 — контргайка; 5 — кран; 6 — ковер; 7 — пробка; 8 — подушка под ковер железобетонная; 9 — электрод заземления; 10 — корпус конденсатосборника; 11 — газопровод; 12 — прокладка; 13 — муфта; 14 — стояк

В зависимости от влажности транспортируемого газа конденсатосборники могут быть большей емкости — для влажного газа и меньшей — для сухого газа. В зависимости от величины давления газа их разделяют на конденсатосборники низкого, среднего и высокого давлений.

Конденсатосборник низкого давления представляет собой емкость, снабженную дюймовой трубкой, которая выведена под ковер и заканчивается муфтой и пробкой. Через трубку удаляют конденсат, продувают газопровод и замеряют давление газа.

Конденсатосборники среднего и высокого давлений по конструкции несколько отличаются от конденсатосборников низкого давления. В них имеется дополнительная защитная трубка, а также кран на внутреннем стояке. Отверстие в верхней части стояка служит для выравнивания давления газа в стояке и футляре. Если бы отверстия не было, то конденсат под давлением газа постоянно заполнял бы стояк. При пониженных температурах возможны замерзание конденсата и разрыв стояков.

Под действием давления газа происходит автоматическая откачка конденсата. При закрытом кране газ оказывает противодействие на конденсат, который под действием своей массы опускается вниз. При открывании крана противодействие прекращается и конденсат выходит на поверхность.

Различная классификация

В зависимости от состава рабочей среды существует такая классификация арматуры:

  • Энергетическая;
  • Криогенная;
  • Пароводяная;
  • Нефтяная;
  • Вентиляционная.

Энергетическая арматура
Энергетическая арматура

Энергетическая используется при высоких параметрах воды и пара. В большинстве случаев, энергетическая арматура относится к пароводяной арматуре, которая работает при высоких давлениях и температурах. Энергетическая арматура необходима для транспортировки нефти, газа.

Криогенная арматура используется для работы в специальных условиях, где рабочая среда с низкой температурой. Криогенная среда – это гелий, водород, фтор, кислород, которые применяются в жидком и газообразном виде с температурой до минус 260˚С. Поэтому криогенная арматура должна иметь сверхпрочную ударную вязкость. На трубопроводе с криогенной средой должна быть изоляция запорной арматуры, которая обеспечивает уменьшение теплопритока, и снижает испарение среды.

Классификация устройств по области применения:

  • Промышленные;
  • Специальные;
  • Судовые;
  • Сантехнические.

По методу управления классификация выделяет управляемые и автоматические устройства. Классификация по способу присоединения к трубопроводу такова:

  • Фланцевые соединения;
  • Муфтовые;
  • Штуцерные.
  • Приварные.

Криогенная арматура
Криогенная арматура

Компенсаторы.

В процессе эксплуатации газопроводов величина изменения температуры может достигать нескольких градусов, что вызывает напряжения в несколько десятков МПа. Поэтому для предотвращения разрушения газопровода от температурных воздействий необходимо обеспечить его свободное перемещение. Устройствами, обеспечивающими свободное перемещение труб, являются компенсаторы — линзовые, лирообразные и П-образные. На подземных газопроводах наибольшее распространение получили линзовые компенсаторы (рисунок ниже).

Разновидности затворов

Виды задвижек для трубопроводов можно классифицировать разными способами; проще всего опираться на различия в конфигурации запорного узла. Классическим вариантом на постсоветском пространстве является клиновая задвижка. Другое название механизма – параллельная (двухдисковая) задвижка со следующим устройством:

  • По вертикали расположен шток (шпиндель), который приводится в движение вращением штурвала.
  • В нижней части штока закреплен запорный парный элемент (щечки, тарелочки), который перекрывает воду. Щечки сделаны из чугуна и имеют круглую форму, а по краю оснащены латунными зеркалами. Такие же зеркала находятся в корпусе.
  • Когда мы опускаем шток (чтобы перекрыть движение жидкости), клин, расположенный в нижней части корпуса, упирается в шток, раздвигает в стороны щечки, и они плотно прижимаются к зеркалам в корпусе.
  • Герметичность задвижки обеспечивается только плотной притиркой металлических зеркал на щечках к зеркалам на корпусе.

Клиновая задвижка в разрезе
Клиновая задвижка в разрезе Источник santehkomplekt.ua

Линзовый компенсатор

1 — патрубок; 2 — фланец; 3 — рубашка; 4 — полулинза; 5 — ребро; 6 — лапа; 7 — гайка; 8 — тяга

Линзовые компенсаторы изготавливают сваркой из штампованных полулинз. Для уменьшения гидравлических сопротивлений и предотвращения засорения внутри компенсатора устанавливают

направляющий патрубок, приваренный к внутренней поверхности компенсатора со стороны входа газа. Нижняя часть линз через отверстия в направляющем патрубке заливается битумом для предупреждения скопления и замерзания в них воды.

При монтаже компенсатора в зимнее время его необходимо немного растянуть, а в летнее — сжать стяжными тягами. После монтажа тяги надо снять. Компенсаторы при установке их рядом с задвижками или другими устройствами обеспечивают возможность свободного демонтажа фланцевой арматуры и замены прокладок (рисунок ниже).

Варианты подсоединения вентилей, иных устройств арматурного вида и газовых приборов

При монтаже трубопроводной сети можно воспользоваться муфтовым, цапковым, фланцевым, сварным, штуцерным, стяжным или ниппельным соединением.

Фланцевое задействуется для решения задач присоединения вентиля или иного арматурного устройства к трубопроводу или резервуару при условии Ду>50 мм. Такой вид присоединения можно задействовать в широком диапазоне давлений и проходов, он является одним из наиболее надежных. Его достоинствами является значительная прочность и возможность неоднократно выполнять монтаж и демонтаж конструкции без потери качества. Есть и недостатки, к каковым относится большой вес и приводящее к нарушению герметичности ослабление затяжки в период длительной эксплуатации, что предполагает исправлять проблему в ходе технического обслуживания.

Муфтовым можно соединять оборудование с Ду=<65 мм. У используемых при соединении муфт внутренняя резьба. Для выполнения монтажа требуется шестигранный ключ.

У цапкового в отличие от муфтового наружная резьба.

Используя сварку, получают неразборное соединение высокой надежности и гарантированной герметичности. По причине недостатка, проявляющегося в сложности замены и ремонта арматуры, способ задействуется реже других.

В ниппельном варианте соединение тех или иных арматурных устройств к резервуару или трубопроводу осуществляют с использованием ниппеля, в штуцерном – штуцера.

В стяжном патрубки стягиваются с фланцами трубопровода с применением шпилек с гайками.

Установка компенсаторов

а — линзового с задвижкой; б — резинотканевого; 1 — нижний кожух; 2 — верхний кожух; 3 — штифт; 4 — муфта; 5 — насадка; 6 — колпак; 7 — ковер малый; 8 — подушка под ковер; 9 — труба водогазопроводная усиленная; 10 — фланец приварной; 11 — задвижка; 12, 14 — прокладки; 13 — компенсатор двухлинзовый

Ввиду того что в колодцах очень часто находится вода, гайки и стяжные болты ржавеют, поэтому работа с ними затрудняется, а в отдельных случаях эксплуатационный персонал оставляет стяжные болты на линзовых компенсаторах, не свертывая гайки. Линзовый компенсатор перестает выполнять свою функцию, поэтому новые конструкции компенсаторов не предусматривают стяжных болтов. При ремонтах применяют струбцину для сжатия компенсаторов.

В связи с тем что компенсаторы выполнены из тонкостенной стали толщиной 3-5 мм, они не могут быть равнопрочны трубе. Ограниченность давления — основной недостаток линзовых компенсаторов. Для увеличения допустимого давления компенсаторы изготовляются из более прочной стали, с большим количеством волн, но меньшей высоты.

Существуют компенсаторы, выполненные из гнутых, обычно цельнотянутых труб (П-образные и лирообразные). Основной недостаток таких компенсаторов — большие габариты. Это ограничивает их применение на трубопроводах больших диаметров. В практике газоснабжения гнутые компенсаторы распространения не получили и совершенно не применяются в качестве монтажных компенсаторов при установке задвижек.

Большим достоинством обладают резинотканевые компенсаторы (рисунок выше). Они способны воспринимать деформации не только в продольном, но и в поперечном направлениях. Это позволяет использовать их для газопроводов, прокладываемых на территориях горных выработок и в сейсмоопасных районах.

Из чего состоит задвижка

По определению понятно, что функциональное направление задвижки газовой – перекрытие движущейся среды. Перекрытие происходит благодаря плоскому затвору, закрепленному на штоке задвижки с нанесенной резьбой. Затвор при движении, перпендикулярном потоку среды, полностью перекрывает движение.

Задвижка устроена из:

  • запорного элемента клина, шибера, одного или двух дисков;
  • корпуса из чугуна или стали. Применяется также и латунь;
  • крышки, выполненной из аналогичных материалов;
  • резьбового штока или шпинделя. Чаще для его производства применяют сталь;
  • маховика, привода.

Устройство и монтаж систем внутреннего газопровода

В газопроводах низкого давления при снабжении бытовых потребителей искусственным газом должно приниматься давление до 0,002 МПа (0,02 кгс/см2), при снабжении природным газом — до 0,003 МПа (0,03 кгс/см2) я сжиженным газом —до 0,004 МПа (0,04 кгс/см2).

В газопроводах, прокладываемых внутри помещений у потребителей, допускаются следующие давления:

1) на промышленных предприятиях, в отдельно расположенных котельных, коммунальных и сельскохозяйственных предприятиях — 0,6 МПа (6 кгс/см2);

2) на сельскохозяйственных и коммунальных предприятиях (бани, фабрики-прачечные, фабрики-химчистки, хлебопекарни и др.), встроенных в здания, — 0,3 МПа (3 кгс/см2);

3) в жилых и общественных зданиях, предприятиях общественного питания (рестораны, столовые, буфеты и др.), а также во встроенных в здания отопительных котельных и предприятиях бытового обслуживания (прачечные, парикмахерские, ателье и др.) — низкое давление (до 0,005 МПа).

Номинальное давление газа перед бытовыми газовыми приборами принимают следующим:

1) природные чисто газовых и газонефтяных месторождений

смеси сжиженных углеводородных газов с воздухом и другие газы с

Низшей теплотой сгорания 33,6—42МДж/м3 (8000—10 000 ккал/м3) —

2 кПа (200 мм вод. ст.), а для населенных пунктов с уже сложив

шимися системами газоснабжения номинальное давление 1,3 кПа

(130 мм вод. ст.);

2) искусственные и смешанные газы с низшей теплотой сгорания 14,7—18,9 МДж/м3 (3500—4500 ккал/м3) —1,3 кПа (130 мм вод. ст.);

3) сжиженные углеводородные газы с низшей теплотой сгорания 92,4—117,6 МДж/м3 (22 000—28 000 ккал/м3) — 3 кПа (300 мм вод. ст.).

Применяемые материалы для газопроводов и газовые приборы.

Внутри помещений прокладывают газопроводы из стальных труб; бесшовных, сварных прямошовных, спирально-шовных, водогазопро-водных и др., сварные швы которых равнопрочны основному металлу трубы. Трубы соединяют, как правило, на сварке. Резьбовые и фланцевые соединения предусматривают только в местах установки запорной арматуры, газовых приборов, контрольно-измерительных приборов и др. Разъемные соединения газопроводов должны быть доступны для осмотра и ремонта. Применяют соединительные части и детали газопроводов из ковкого чугуна или из спокойной стали (литые, кованые, штампованные, гнутые или сварные).

При изготовлении гнутых отводов или гнутых участков газопроводов из водогазопроводных труб радиус гиба следует принимать не менее 2,5 DR для труб диаметром до 40 мм включительно и 3,5 Д, для труб диаметром 40—50 мм включительно. Трубы диаметром бо-лее 50 мм для этих целей не применяются.

Для уплотнения резьбовых соединений служит льняная прядь, обмазываемая суриком или свинцовыми белилами, фторопластовый материал (ФУМ) в виде ленты и шнура, а также другие уплотнители, обеспечивающие герметичность соединений. Прокладки для фланцевых соединений изготовляют из паронита. Для соединения труб на сварке тип и марку электродов, сварочной проволоки и флюсов подбирают в зависимости от марки свариваемой стали. Для ручной электродуговой сварки стальных труб и изделий применяют толстообмазанные электроды Э42, Э46, Э50А, Э42А и Э46А. Для автоматической и полуавтоматической сварки под флюсом используют сварочную проволоку марки Св-08-А, для труб из малоуглеродистых сталей и марки Св-08-ГА — для труб из низколегированных сталей. При сварке труб в среде газообразной двуокиси углерода (углекислого газа) применяют сварочную проволоку марки Св-08Г2С, при газовой сварке — сварочную проволоку марок Св-08А и Св-08ГА.

На газопроводах устанавливают вентили, краны, задвижки, предназначенные для газовой среды. Поворотные краны и затворы должны иметь ограничители поворота на 90°, а задвижки с невыдвижным шпинделем — указатели степени открытия. Краны с £>у до 80 мм должны иметь риску, указывающую направление прохода газа в пробке. Сальники кранов набивают асбестовым шнуром, пропитанным графитом, замешанным на минеральном масле.

Бытовые газовые плиты должны соответствовать требованиям ГОСТ 10798—77 и техническим условиям, утвержденным в установленном порядке. Для учета расхода газа применяют объемные счетчики и расходомеры, сужающие устройства с дифференциальными манометрами. Дифференциальные манометры поставляют в комплекте с сужающими устройствами — диафрагмами или соплами.

Бытовые водонагреватели должны иметь автоматические устройства, обеспечивающие отключение горелок при прекращении подачи газа, погасании пламени и отсутствии необходимого разрежения в дымоходе.

Газовые воздушные калориферы и конвекторы для отопления зданий должны быть укомплектованы автоматическими устройствами регулирования и безопасности, обеспечивающими поддержание заданной температуры воздуха в помещении или подаваемого воздуха, а также отключение подачи газа к горелкам при недопустимом изменении давления газа или уменьшении тяги ниже минимально допустимой, при погасании пламени и остановке вентилятора, подающего воздух.

Монтажные работы. К началу монтажа систем внутреннего газоснабжения должны быть подготовлены:

1) междуэтажные перекрытия, стены и перегородки, на которых будут устанавливать газовое оборудование и приборы и монтировать газопроводы и арматуру;

2) отверстия для прокладки газопроводов в фундаментах, перекрытиях, стенах и перегородках,

3) каналы и борозды для газопроводов;

4) чистые полы или фундаменты под газовое оборудование и приборы;

5) штукатурка стен в помещениях кухонь и ванн, в которых предусмотрена установка газового оборудования;

6) облицовка стен, около которых будут устанавливать газовое оборудование и приборы и монтировать газопроводы;

7) окраска полов в местах установки газового оборудования и приборов;

8) ванны, мойки, раковины, умывальники или другие приборы, к которым подводятся трубопроводы.

При монтаже внутренних газопроводов трубы соединяют сваркой. Резьбовые и фланцевые соединения применяют в местах установки отключающих устройств, компенсаторов, регуляторов давления, контрольно-измерительных приборов и другой арматуры, а также в местах подключения газовых приборов и горелок к газопроводу. В местах соединения с арматурой или фасонными частями газопроводы не должны иметь перекосов.

Сварные и резьбовые соединения газопроводов и арматуру не допускается заделывать в стены или перекрытия. Участки газопроводов, проложенных в футлярах, не должны иметь стыковых соединений. Окрашивать их необходимо во время монтажа. Расстояние от сварного шва до футляра (при проходе газопровода через стену или фундамент) принимается не менее 100 мм.

Участки цеховых газопроводов, прокладываемых в каналах со съемными перекрытиями, должны иметь минимальное число сварных стыков. Резьбовые и фланцевые соединения на этих участках не допускаются.

Расположение опор, расстояния между ними и способы крепления газопровода следует принимать в соответствии с проектом. Газопроводы должны лежать на опорах плотно, без зазора. При разметке расположения опор нужно учитывать необходимость крепления газопровода в местах установки запорной арматуры, поворотов, ответвлений и в местах обхода колонн, пилястр, воздуховодов и т. д.

Краны на вертикальных и горизонтальных газопроводах следует размещать таким образом, чтобы ось пробки крана была параллельна стене; запрещается устанавливать кран упорной гайкой в сторону стены.

Стояки газопроводов устанавливают строго вертикально; отклонение от вертикали допускается не более 2 мм на 1 м длины газопровода.

Для удобства сборки и разборки труб необходимо предусматривать сгоны лосле отключающих кранов, установленных на ответвлениях от стояков или на лодводках к газовым приборам (считая по ходу газа), а также в местах соединений отдельных узлов газопроводов.

При установке задвижки с приводом (механическим, электрическим или гидравлическим) шпиндели необходимо располагать так, как указано в паспортах заводов-изготовителей. Вентили с ручным управлением можно устанавливать в любое положение, кроме вентилей со свободно висящим клапаном, которые должны быть расположены только шпинделем вверх.

Расстояние от стены до прокладываемого газопровода указывается проектом; при отсутствии таких указаний расстояние между газопроводом и стеной должно быть равным не менее радиуса трубы.

Запорную арматуру до установки на объекте необходимо подвергать ревизии: реконсервапди смазки, проверке сальников и прокладок, испытанию на герметичность в соответствии с требованиями государственных стандартов на изделия. При установке на газопроводах арматуры общего назначения (не предназначенной для газа) ее, кроме того, необходимо подвергать испытаниям на прочность и плотность материала.

Газопроводы внутри зданий прокладывают открыто. Вводы га-золроводов в жилые здания располагают в нежилых, доступных для осмотра газопроводов помещениях (лестничные клетки, кухни, коридоры и т. п.).

Ввод газопроводов низкого давления в технические подполья и технические коридоры и прокладка их по этим помещениям в жилых и общественных зданиях допускается только при подводке к этим зданиям наружных газопроводов во внутрикварталытых коллекторах в соответствии с требованиями указаний по проектированию внутриквартальных инженерных коммуникаций в коллекторах и технических коридорах.

Ввод газопроводов в общественные здания, здания предприятий общественного питания и объектов коммунально-бытового назначения устраивают в лестничных клетках или в помещениях, где уста-навлигают газовые приборы.

Вводы в цехи промышленных зданий и коммунальных предприятий устраивают непосредственно в помещениях, где находится оборудование, потребляющее газ, или в смежном с ним помещении, соединенном открытым дверным проемом.

Минимальное расстояние (от поверхности трубы) между газопроводами, электрооборудованием и инженерными коммуникациями внутри помещений принимают следующим:

1) при открытой электропроводке изолированных проводов или электрокабеля при параллельной прокладке — 250, а при пересечении — 100 мм;

2) при скрытой электропроводке или прокладке в трубе (от Края заделанной борозды или трубы)—50, а при пересечении — 10 мм;

3) от токонесущих частей открытых (голых) электропроводов напряжением до 1000 В— 1000 мм;

4) от распределительных и коммутационных электрощитов или шкафов — 300 мм (пересечение не допускается);

5) при прокладке инженерных коммуникаций (водопровод, канализация и другие трубопроводы) при пересечении — 20 мм, а при параллельной прокладке расстояние до них принимают по месту, обеспечивая возможность монтажа, безопасной эксплуатации и ремонта труб.

В жилых и общественных зданиях допускается пересечение осветительных проводов без зазора при условии, что электропровода заключены в эбонитовую или резиновую трубку, выступающую на 10 см с каждой стороны газопровода.

Расстояние от штепсельных розеток, выключателей, электрических звонков и других элементов электрической» сети принимают в соответствии с правилами ПУЭ, утвержденными Минэнерго СССР.

Допускается транзитная прокладка газопроводов низкого и среднего давления через помещение, где газ не потребляется, при условии, что на газопроводе нет арматуры и обеспечивается беспрепятственный круглосуточный доступ в помещение персонала, обслуживающего газопровод. Эти требования не распространяются на газопроводы, прокладываемые в лестничных клетках, тамбурах, коридорах жилых и общественных зданий. При реконструкции жилых зданий допускается транзитная прокладка газопроводов через жилые комнаты, если невозможна другая прокладка. В этом случае газопровод в пределах жилых помещений не должен иметь резьбовых соединений и арматуры.

Газовые проточные водонагреватели на несгораемых стенах помещений устанавливают на расстоянии не менее 20 мм от стены, а на трудносгораемых стенах — на расстоянии не менее 30 мм. В этом случае поверхность стены необходимо изолировать кровельной сталью по листовому асбесту толщиной 3 мм. Изолированная площадь должна выступать за габариты водонагревателя на 100 мм. При облицовке стены глазурованными плитками изоляцию не делают.

Деревянные неоштукатуренные стены в кухнях изолируют штукатуркой, асбофанерой или кровельной сталью по асбесту толщиной 3 мм. Асбест можно заменить войлоком, толщиной не менее 15 мм, пропитанным глиняным раствором. При установке стационарной газовой плиты изоляция стен должна начинаться от пола. Расстояние между задней стенкой корпуса плиты и оштукатуренной стеной принимают не менее 70 мм.

Газовые малометражные котлы и емкостные водонагреватели располагают у несгораемых стен на расстоянии не менее 15Q мм от стены, а при размещении у трудносгораемых стен требуется изоляция стены кровельной сталью по листу асбеста толщиной 3 мм или асбофанерой, выступающей на 100 мм за габариты корпуса. Если котел имеет теплоизоляцию, то изоляции стены не требуется. При Установке таких котлов на деревянном полу его также изолируют кровельной сталью по листу асбеста толщиной 3 мм. Изоляция Должна выступать на 100 мм за габариты корпуса. При установке газовых кипятильников необходимо соблюдать такие же требования.

Продукты сгорания газа от бытовых газовых приборов, печей. и Другого газового оборудования отводят в дымоход от каждого прибора, печи или агрегата обособленно по трубам из кровельной стали диаметром, равным диаметру дымоотводящего патрубка газового прибора с уклоном в сторону прибора. У газовых котлов в верхней части шиберов дымоходов предусматривают отверстие диаметром не менее 50 мм. На газовых котлоагрегатах и на боровах от них устанавливают взрывные клапаны.

Не допускается устройство вводов газопроводов в подвалы, лифтовые помещения, вентиляционные камеры и шахты, складские помещения взрывоопасных производств и другие помещения, в которые не может быть обеспечен доступ обслуживающего персонала в любое время суток.

Газопроводы низкого и среднего давления можно прокладывать по наружным стенам жилых и общественных зданий не ниже IV степени огнестойкости. Нельзя располагать резьбовые и фланцевые соединения на газопроводах под оконными проемами и балконами зданий. Газопроводы низкого давления Dy до 50 мм можно прокладывать по наружным стенам деревянных жилых домов (V степени огнестойкости). Скрытая прокладка газопроводов, за исключением газопроводов сжиженного газа, применяется только в коммунально-бытовых и промышленных предприятиях в бороздах стен, закрываемых съемными щитами с отверстиями для вентиляции.

В промышленных предприятиях, котельных, помещениях предприятий бытового обслуживания и общественного питания, лабораториях газопроводы к потребителям можно прокладывать в бетонном полу с противокоррозионной изоляцией и заделкой труб цементным раствором. В местах входа и выхода газопроводов из пола ставят футляры высотой не менее 3 см. На газопроводах, прокладываемых в бетонном полу, бороздах стен и в каналах со съемными перекрытиями, арматуру устанавливать нельзя.

Газопроводы осушенного газа можно прокладывать без уклона, а газопроводы влажного газа с уклоном от счетчика не менее 0,003, устанавливая конденсатосборники или штуцера для спуска конденсата.

В местах пересечения фундаментов, перекрытий, лестничных площадок, стен и перегородок газопроводы заключают в футляры из стальных труб или других прочных и долговечных материалов. Пространство между стенками футляра и газопровода заделывают просмоленной паклей и битумом. Конец футляра должен выступать над полом или площадкой на 5 мм, а при пересечении стен и перегородок выступов не делают. Запрещается прокладывать газопроводы через шахты лифтов, вентиляционные каналы и дымоходы.

При отсутствии газовых счетчиков и при установке в квартире только газовой плиты подводящий газопровод к плите можно располагать на уровне присоединительного штуцера, а отключающий кран устанавливать на расстоянии не менее 20 см сбоку от плиты. При верхней разводке кран размещают на спуске к плите на высоте не менее 1,5 м от пала.

Способ подвески и крепления дымоотводящих соединительных труб должен исключать возможность их прогиба. Звенья соединительных труб необходимо плотно вдвигать одно в другое по ходу газа не менее чем на 0,5 диаметра трубы. Соединительные трубы нужно плотно присоединять к дымовому каналу. Конец соединительной трубы не должен выступать за внутреннюю стенку канала; для этого у конца трубы на расстоянии, равном толщине стенки канала, должно быть ограничивающее устройство в виде гофра или шайбы, закрепленной на трубе. Соединительные трубы, изготовленные из черной листовой стали, после монтажа покрывают огнестойким лаком.

Горелки инфракрасного излучения и другие радиационные отопительные приборы перед установкой на место (до монтажа) следует проверять наружным осмотром. Указанные горелки и приборы, имеющие повреждения керамических плиток (трещины и выбоины, наплывы и загрязнения выходных отверстий керамических плиток, вмятины корпусов), применять не разрешается.

При установке газовых горелок на тепловых агрегатах необходимо выполнять следующие требования:

1) применять горелки, которые по своим характеристикам (тип, производительность, давление газа перед горелкой, теплота сгорания газа) строго соответствуют предусмотренным проектом;

2) производить осмотр горелок снаружи и внутри, а выходные отверстия для газа и воздуха прочищать от возможных засоров и продувать воздухом;

3) надежно закреплять горелки;

4) при креплении горелок к фронтовым плитам между фронтовой плитой и каркасом или обмуровкой (стенкой агрегата), а также между горелкой и фронтовой плитой устанавливать асбестовую прокладку для устранения подсоса воздуха в топку агрегата;

5) при заделке горелки в обмуровку пространство между горелкой и обмуровкой уплотнять асбестовым шнуром, а со стороны топки промазывать шамотным раствором;

6) на подводящих газопроводах и воздухопроводах к горелкам не должно быть перекосов;

7) соблюдать требования к монтажу газовых горелок, приведенные на чертежах или в заводских монтажно-эксплуатационных инструкциях.

Монтаж приборов контроля и автоматического регулирования необходимо выполнять в строгом соответствии с указаниями проекта и заводских инструкций.

Контрольно-измерительные приборы следует размещать в удобных для обслуживания и наблюдения за их показаниями местах, где они не будут подвергаться сотрясению. Приборы устанавливают строго вертикально или горизонтально и надежно закрепляют. При присоединении контрольно-измерительных и регулировочных приборов к газопроводам нужно выполнять требования СНиП.

Стеклянные термометры устанавливают в металлических гильзах, заполненных маслом, и защищают от повреждений снаружи футляром.

При прокладке прямолинейных участков газопроводов кривизна Допускается в пределах 1 мм на 1 м трубы. Ответвления присоединяют к газопроводу под прямым углом, если в проекте нет других Указаний. Газопроводы, проложенные в борозде пола к агрегатам, установленным в середине помещения промышленных и коммунально-бытовых предприятий, заделывают после испытания и покрытия их антикоррозионной изоляцией, указанной в проекте.

К монтажу всех продувочных или сбросных трубопроводов предъявляются те же требования, что и к монтажу основных газопроводов.

Прокладку импульсных линий КИП производят в соответствии с указаниями проекта, выполняя также требования монтажно-экс-плуатационной инструкции завода-изготовителя прибора. Импульсные линиц присоединяют к оборудованию, арматуре и приборам с помощью накидных гаек. Испытывают их одновременно с основными газопроводами.

Измерительные диафрагмы и дифманометры-расходомеры необходимо устанавливать согласно проекту, руководствуясь дополнительно правилами измерения расхода жидкостей, газов и паров стандартными диафрагмами и соплами.

Ротационные счетчики перед установкой на место нужно очистить (промыть) от консервирующей смазки согласно указаниям заводской инструкции. Ротационные счетчики следует устанавливать горизонтально по уровню. Заливку масла в камеру шестерен и редуктора производят после окончания всех монтажных работ. Пломбируют счетчики в соответствии с указаниями заводской инструкции.

При монтаже баллонных установок и газопроводов к ним необходимо соблюдать следующие требования:

1) шкафы или защитные кожухи для баллонов должны поступать на объект в готовом виде, окрашенными, с нанесенными на них предупредительными надписями;

2) если обвязка баллонной установки (от баллонов до регуляторов давления газа) выполняется на заготовительном предприятии, то ее требуется испытывать на прочность водой давлением 2,5 МПа (25 кгс/см2);

3) газопровод, отходящий от наружной баллонной установки, должен иметь горизонтальный участок длиной не менее 0,5 м для компенсации перемещений установки в случае осадки ее основания. При соединении редуктора с газопроводом резинотканевым рукавом длиной более 0,35 м горизонтальный участок из стальной трубы не требуется.

Резинотканевые рукава, применяемые при монтаже индивидуальных баллонных установок, должны удовлетворять требованиям соответствующих ГОСТов и СНиП. При заготовке рукавов необходимой длины одновременно устанавливают арматуру для обеспечения надежного и герметичного присоединения их к баллонной установке и прибору; испытывают их гидравлическим давлением 0,1 МПа (1 кгс/см2). Рукава, имеющие глубокие царапины или другие дефекты, влияющие на прочность, подлежат замене.

Газопроводы из резинотканевых рукавов, прокладываемые по стенам и другим конструкциям зданий и сооружений, укрепляют с помощью специальных скоб или хомутов, не допускающих смятия рукавов. Расстояния между скобами (хомутами) принимают в пределах 50 см.

Баллоны, наполненные сжиженным газом, устанавливают на место только после окончания монтажа баллонной установки, а приемку ее в эксплуатацию производят представители эксплуатационной организации (треста, конторы и др.).

При монтаже труб, сборке узлов и монтаже оборудования И приборов необходимо осуществлять пооперационный контроль, проверяя соблюдение уклонов газопроводов, расстояний от газопроводов до стен и до других трубопроводов, вертикальность стояков, расстояний между опорами, а также исправность действия арматуры, надежность крепления труб и оборудования, укомплектованность оборудования, качество резьбовых и сварных соединений.

Контроль за качеством работ должен проводиться как в процессе изготовления узлов и блоков, так и в процессе сборки этих узлов и монтажа внутренних газопроводов. При приемке изделий, изготовленных в ЦЗМ. и передаваемых в монтаж, необходимо проверять наличие клейм и маркировки на блоках, узлах, а также наличие технической документации и комплектность всего оборудования и материалов.

Приемка скрытых работ (прокладка газопровода в футляре через стены, перекрытия, в бороздах, очистка внутренней полости труб и др.) осуществляется в процессе производства работ.

Испытания н приемка в эксплуатацию. Смонтированные газопроводы испытывают на прочность и плотность представители строительно-монтажной организации, причем на плотность обязательно в присутствии представителей заказчика и предприятия газового хозяйства с соответствующей записью в строительном паспорте объекта.

При пневматических испытаниях газопроводов давлением до 0,01 МПа (0,1 кгс/см2) для контроля применяют жидкостные V-об-разные манометры, заполненные водой. При испытательном давлении выше 0,01 МПа (0,1 кгс/см2) можно использовать V-образные манометры с ртутным заполнением, образцовые манометры или пружинные контрольные манометры

При испытании на прочность давлением свыше 0,1 МПа (1 кгс/смг) применяют пружинные манометры класса не ниже 1,5 (ГОСТ 86215—77), а при испытании на плотность—образцовые и пружинные контрольные манометры или дифманометры. Испытания на прочность производят при отключенном оборудовании, если оно не рассчитано на испытательное давление. Допускается производить испытание на прочность отдельных участков газопровода.

Плотность газопроводов в местах присоединения к ним газовых горелок проверяют представители наладочной или эксплуатационной организации путем обмыливания этих мест при розжиге оборудования под рабочим давлением газа.

При пневматических испытаниях газопроводов на прочность осмотр и проверку соединений с применением мыльной эмульсии проводят для испытания на плотность.

В жилых и общественных зданиях и коммунально-бытовых объектах газопроводы низкого давления (при снабжении природным и сжиженным газом) испытывают воздухом:

а) на прочность — давлением 0,1 МПа (1 кгс/см2) для выявления дефектных мест на участке от отключающего устройства на вводе в здание или лестничную клетку до кранов к приборам; испытание производят до установки на газопроводе счетчика (если он Не рассчитан на испытательное давление), причем газопровод в ме-Сте, отведенном для счетчика, соединяют перемычкой;

б) на плотность — давлением 4 кПа (400 мм вод. ст.) с подключенными газовыми приборами и установленным счетчиком.

При отсутствии счетчиков, а также при снабжении сжиженным газом испытание производят давлением 5 кПа (500 мм вод. ст.) с подключенными приборами. Газопровод считается выдержавшим испытание на плотность, если падение давления в нем в течение 5 мин не превышает 200 Па (20 мм вод. ст.).

Испытание внутренних газопроводов на плотность производят после выравнивания температур воздуха внутри газопровода и окружающей среды.

Внутренние газопроводы низкого давления от индивидуальных и групповых баллонных установок сжиженных углеводородных газов в жилых и общественных зданиях испытывают на прочность и плотность по нормам испытания газопроводов природного газа.

Внутренние газопроводы низкого давления в отопительных и производственных котельных и помещениях промышленных и коммунальных предприятий на участке от отключающего устройства на вводе газопровода в здание (или от узла редуцирования, расположенного в здании) до отключающего устройства у газовых горелок испытывают на прочность воздухом давлением 0,1 МПа (1 кгс/см2) для выявления дефектных мест и на плотность давлением 10 кПа (1000 мм вод. ст.). Продолжительность испытания на плотность должна быть не менее 1 ч; падение давления за это время допускается не более 600 Па (60 мм вод. ст.).

Газопроводы среднего давления до 0,1 МПа (1 кгс/см2) испытывают воздухом на прочность давлением 0,2 МПа (2 кгс/см2) и на плотность давлением 0,1 МПа (1 кгс/см2). Падение давления в течение 1 ч при испытании на плотность не должно превышать 1,5%.

Наполнение газопроводов водой или водяными растворами не допускается.

Трубы, фитинги и арматуру с обнаруженными на них во время испытания дефектами заменяют. Заделка или замазка трещин, раковин и свищей категорически запрещается.

Акт испытания системы на плотность подписывают представители монтажной и эксплуатационной организаций.

Смонтированную и испытанную на прочность и плотность систему монтажная организация предъявляет приемочной комиссии в составе представителей заказчика, монтажной организации, эксплуатационной организации и Госгортехнадзора (для объектов, на которые распространяются правила техники безопасности Госгортехнадзора).

При приемке внутреннего газооборудования проверяют соответствие проекту и требованиям СНиП:

а) выполненных работ и примененных материалов и оборудования;

б) уклонов газопроводов,

в) работ по монтажу газопроводов, оборудования и арматуры.

а также прочность их креплений;

г) комплектность газовых приборов и оборудования;

д) вспомогательных устройств (исправность и действие) в со

ответствии с проектом (дымоотводящих и вентиляционных уст

ройств, примененного электросилового и осветительного оборудования).

Пуск газа в газовую сеть осуществляет эксплуатационная организация (Горгаз и др.) в присутствии представителя монтажной организации.

Приемка системы газоснабжения в эксплуатацию оформляется актом.

· Как выбрать газовую плиту. Что нужно знать · Выбираем газовую колонку. Что нужно знать · Газовый котел — тепло Вашего дома · Внутренние газопроводы · Внутренние газопроводы — СНиП 42-01-2002 ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ СИСТЕМЫ · Газовые приборы · Эксплуатация бытового газового оборудования · Присоединение газопроводов. Врезка в газовую трубу · Приборы для измерения загазованности и утечек газа · Классификация газопроводов · Газоснабжение. Устройство газопровода · Эксплуатация средств электрозащиты подземных газопроводов

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
