Обратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажа


Стандартная отопительная система включает в себя множество элементов. Каждый из них выполняет собственную задачу, в результате чего конструкция работает бесперебойно и четко. Один из таких элементов – обратный клапан для отопления, контролирующий поток теплоносителя.

Мы познакомим со всеми разновидностями обратных клапанов, применяемых в наши дни в организации отопительных контуров. В представленной нами статье детально описаны их конструктивные особенности, приведены технические характеристики. Самостоятельные мастера у нас найдут монтажные руководства и ценные советы.

Где устанавливается в системе отопления

Общее назначение обратного клапана — пропустить поток теплоносителя в одном направлении и не дать ему двигаться обратно. Для работы не требуется электропитание или какие-либо другие условия, работают они от движения жидкостей. Ставится обратный клапан для отопления во всех позициях, где возможно возникновение противотока и паразитных контуров.

В системе отопления на несколько веток, обратный клапан ставят на обратном трубопроводе. Это не дает насосу «продавить» поток в обратном направлении

Такие же устройства ставят в холодный и горячий водопровод. Предназначенные для отопления отличаются тем, что используются материалы, хорошо переносящие длительное воздействие повышенных температур. Если стоят резиновые прокладки, то резина используется термостойкая. Это же касается и пластиковых деталей.

Если говорить конкретно о системах отопления (СО), то обратный клапан устанавливают:

  • На байпас с циркуляционным насосом в обвязку твердотопливного котла — для обеспечения работы системы в гравитационном режиме (с естественной циркуляцией). В этом случае устанавливаются модели с наименьшим сопротивлением, которые срабатывают легко и быстро — сразу при появлении потока от естественной циркуляции. Функция клапана, в данном случае, при работе насоса не пропускать теплоноситель в обход.
  • На обратном трубопроводе при установке бойлера косвенного нагрева. Зачем ставят обратный клапан в этом случае? Чтобы при работе циркуляционного насоса исключить прохождение теплоносителя в обратном направлении.
  • При разветвленной системе отопления (например, на несколько этажей), на каждой ветке. Эти обратные клапана не дают «тянуть» теплоноситель, если одна из веток выключена (при использовании одного циркуляционного насоса).
  • На линии подпитки системы холодной водой. Тут, кроме запорного крана необходим и обратный. Так как иногда давление в водопроводе оказывается ниже, чем в системе отопления. Тогда, открывая кран чтобы подпитать систему, без обратного клапана теплоноситель «уйдет» в систему водоснабжения.

Условное обозначение обратного клапана на схеме

На схемах обратный клапан обозначается как два треугольника, направленных вершинами один к другому. Один из треугольников закрашен. Место установки в ветке — практически любое. Главное, чтобы он был. Направление потока указывается на корпусе стрелкой. В этом направлении теплоноситель проходит. В обратном — перекрывается. При установке внимательно следите за стрелкой (можно еще ориентироваться на запорный элемент).

Из законов физики

Предположим, в радиаторах и котле температура жидкости изменяется скачками по центральным осям: верхние части содержат горячую жидкость, а в нижних находится холодная.

Горячая вода отличается меньшей плотностью, что снижает ее вес в сравнении с холодной. В результате система отопления представляет собой два сообщающихся сосуда замкнутых между собой, в которых сверху вниз перемещается жидкость.

Высокий столб, образуемый охладившейся водой с большим весом, по достижению радиаторов выталкивает столб низкий. В результате горячая жидкость подталкивается и возникает циркуляция.

Принцип действия обратного клапана

Прежде всего следует отметить, что обратные клапаны устанавливаются не «на всякий случай», а только при необходимости, если другого технического решения нет. Это обусловлено тем, что элементы часто обладают немалым гидравлическим сопротивлением в зависимости от конструкции. Это вносит некоторые ограничения при использовании обратных клапанов для отопления с естественной циркуляцией. Причина – слишком малое давление теплоносителя в системе.

Исключением являются гравитационные клапаны с поворотной заслонкой, некоторые их модели способны открывать путь теплоносителю при минимальном давлении 0.001 Бар.

Невзирая на различия в конструкции, большинство изделий снабжается одной ключевой деталью – пружиной. Она является исполнительным механизмом, закрывающим затвор при изменении нормальных условий, в этом и заключается принцип работы обратного клапана. Усилие, затрачиваемое на преодоление упругости пружины, определяет величину гидравлического сопротивления механизма. Для схем с различными рабочими параметрами подбираются изделия, имеющие соответственную упругость и массивность пружины.

На что же воздействует пружина? Ее задача – удерживать запирающее устройство закрытым, это его нормальное состояние. Тогда поток жидкости, протекающий с одной стороны, может преодолеть силу упругости пружины, открыть препятствие и уйти дальше по трубе. Попытка потока изменить направление и течь в другую сторону ни к чему не приведет – запорное устройство захлопнется, опираясь на прилив в корпусе. В этом месте имеется уплотнительный элемент, делающий обратный клапан в системе отопления полностью герметичным.

Запорная арматура, предназначенная для работы в отопительных схемах, выполняется из таких материалов:

  • серый чугун;
  • сталь;
  • латунь;
  • нержавеющая сталь.

Правила выбора запорного устройства

Выбор обратного клапана, предназначающегося для отопительной системы, — мероприятие ответственное. Если знания в этой области минимальны, лучше всего обратиться за помощью к специалистам. Это гарантирует, что новая система отопления будет работоспособной и безопасной.

Нужно знать, что вне зависимости от своего типа все обратные клапаны различаются по способу подключения к трубопроводу.


Муфтовые обратные клапаны очень просты в монтаже. Однако резьбовое соединение не может выдержать большого давления, поэтому они имеют ограничения в использовании

Муфтовые устройства оборудуются соединительным резьбовым узлом, что значительно облегчает их подключение к магистрали. Чаще всего таким узлом оснащаются дисковые клапаны, предназначенные для установки в автономных отопительных системах квартиры или же частного дома. Их отличительная черта – небольшой диаметр. Чаще всего он не больше ДУ-50.

Фланцевые изделия представляют собой конструкцию, собранную на основе детали, имеющей отверстия под крепления. При помощи последних она соединяется с основным трубопроводом. Фланцевое соединение намного более прочное, чем резьбовое.

По этой причине фланцевые клапаны широко применяются при обустройстве магистралей большого диаметра. Наиболее востребованы устройства шарового типа.

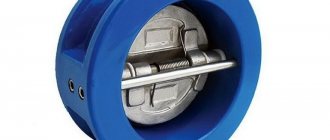

Межфланцевые приборы предназначены для установки между двумя фланцами труб. Они отличаются небольшим весом и компактностью. Очень часто в межфланцевом исполнении выпускают обе разновидности клапанов лепесткового типа.

В продаже можно найти обратные клапаны, которые устанавливаются путем сварки. Такой вариант может использоваться, к примеру, при обустройстве отопления из полипропиленовых труб.


Обратные клапаны фланцевого типа надежно крепятся на трубу. Такое соединение выдерживает высокое давление, что позволяет использовать устройства в централизованных магистралях

Еще один важный критерий выбора – материал, из которого изготовлено устройство. Это может быть нержавеющая сталь. Такой вариант считается оптимальным для магистралей диаметром менее 0,04 м.

Металл практически не подвержен коррозийным процессам, способен выдержать нагрузку до 10 атм. Это позволяет клапану работать в системе безаварийно и очень долго, однако его стоимость довольно велика. Меньшая цена у латунных затворов. Они подвержены коррозии, но этот процесс идет очень медленно, что значительно увеличивает срок эксплуатации.

Однако их механическая прочность намного ниже, чем у нержавеющей стали. Тем не менее нагрузки, возникающие в бытовой сети, они выдерживают довольно легко. Самые прочные клапаны изготавливают из чугуна — они успешно справляются с критическими значениями давления, имеют значительные габариты и внушительную массу.

В силу особенностей производства, из чугуна могут быть изготовлены только корпуса деталей диаметром больше 40 мм. По этой причине для обустройства автономных отопительных систем они используются крайне редко.


Желательно, чтобы не только корпус, но и все внутренние элементы обратного клапана были выполнены из металла. Пластик обычно обладает меньшей прочностью, что может привести к преждевременному выходу детали из строя

Выбирая обратный клапан, нужно помнить еще об одном правиле — его диаметр должен точно соответствовать параметрам проходного отверстия. Очень важно, чтобы рабочее давление системы не превышало максимально допустимые для эксплуатации значения, установленные производителем выбранной модели.

Зачем нужен обратный клапан в системах отопления

Решая куда и как ставить клапан, следует в первую очередь учитывать, что его присутствие является нежелательным в любой системе. Дело в том, прибор обладает довольно высоким гидравлическим сопротивлением в диапазоне от 0,1 до 1 метра горизонтального трубопроводного участка, что соответствует показателям напора от 0,1 до 1 атмосферы (бара).

Гидросопротивление трубопровода или арматуры в магистрали зависит от скорости потока (объема прокачки), для бытовых систем стандартный диапазон скоростей движения теплового носителя – 0,5 – 1,5 м/с. При данных значениях сопротивление клапана лежит в диапазоне 0,3 – 0,4 м, что соответствует падению напора в магистрали на 0,3 – 0,4 бара.

Разновидности обратного клапана

Несмотря на то что все устройства такого типа выполняют одну задачу, они имеют конструкционные и, следовательно, эксплуатационные отличия. Рассмотрим подробнее каждый из этих видов.

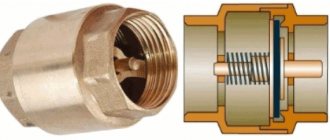

Приспособления дискового типа

Отличительной особенностью изделия является наличие дискового затвора. Это пластиковый или металлический элемент, размеры которого позволяют ему полностью перекрыть поток теплоносителя, если он начнет двигаться в противоположном направлении.

Диск соединяется со стальной пружиной. При прямом движении жидкости она находится в сжатом состоянии. При изменении направления распрямляется и сдвигает диск с места, перекрывая тем самым трубу.

Конструкция клапана включает также уплотнительную прокладку, которая дает возможность затворному механизму максимально плотно сидеть на посадочном месте. Поэтому в исправных приборах течь исключена.

Варианты схем подключения

Перед выбором обратного клапана выясните его назначение в вашей системе отопления. Облегчим задачу и подскажем варианты применения возвратных затворов:

  1. Клапаны ставятся на отдельные контуры закрытой схемы, оборудованные циркуляционными насосами. Цель – предотвратить возникновение паразитных потоков, ухудшающих работу отопительных ветвей либо включенных параллельно котлов.
  2. При установке на байпас параллельно насосу затвор помогает системе автоматически перейти в режим естественной циркуляции, когда внезапно отключилась подача электроэнергии.
  3. Врезка в трубопровод подпитки позволяет избежать опорожнения отопительной сети в различных ситуациях.

Важная рекомендация. Не слушайте «специалистов» и не ставьте пружинный клапан перед единственным циркуляционным насосом в обычной одноконтурной системе. Заверения, что таким образом вы убережете перекачивающий агрегат от гидроударов и прочий бред не отвечают действительности.


Схема обвязки 2 котлов – дровяного и электрического – с применением возвратных затворов
В качестве примера правильной установки обратных клапанов приведем схему совместного подключения твердотопливного и электрического котла. В случае остановки одного из насосов второй неизбежно погонит теплоноситель паразитным потоком по малому кругу. Без запорной арматуры здесь не обойтись.

Примечание. Похожая ситуация может возникнуть при подключении радиаторной сети и бойлера косвенного нагрева с отдельным насосом без распределительной гребенки, гидрострелки или буферной емкости.

Второй пример типичен для гравитационных систем с естественной циркуляцией воды, переделанных под работу с насосом. Основной режим – принудительный, но при отключении света агрегат на байпасе остановится и перестанет поджимать исполнительную часть обратного клапана, врезанного в прямую магистраль. Тогда возобновится конвекционное течение воды по основной линии, пока не подадут электричество.

Установка обратного клапана на подпитку не обязательна, но может избавить вас от неожиданных проблем. Реальный пример из практики: домовладелец решил поднять давление в системе отопления и открыл кран подпитки в котельной. Поскольку на тот момент предприятие водоканала производило ремонт сети и перекрыло водоснабжение, теплоноситель передавил холодную воду и частично ушел в трубу. Вместо подпитки вышло опорожнение, в результате давление упало и газовый котел остановился.

Назначение

Зачем нужен обратный клапан в системе отопления? Чтобы дать ответ на этот вопрос рассмотрим конкретную ситуацию.

p, blockquote 2,0,0,0,0 —>

В процессе функционирования системы отопления в некоторых местах может образоваться гидродинамическое давление, что неизбежно приведет к изменению направления потока горячей воды. Для избежания возникновения аварийной ситуации, нужно установить обратный клапан на байпас . Основное предназначение этого элемента — профилактика обратного движения теплоносителя.

p, blockquote 3,0,0,0,0 —>

Благодаря обратному клапану, горячая вода будет беспрепятственно циркулировать по системе. Вместе с тем, он не будет позволять ей двигаться в обратном направлении, а ее технические и эксплуатационные характеристики останутся неизменными. К выбору клапана подойдите ответственно, т.к. очень важно подобрать подходящую модель, именно от нее будут зависеть безопасность и надежность всей системы отопления.

p, blockquote 4,0,0,0,0 —>

Устанавливаем клапан правильно

Чтобы не наделать ошибок при выборе и установке обратного клапана в нужное место системы отопления, прислушайтесь к простым рекомендациям:

  1. Во избежание паразитных потоков в соседних ветвях ставьте изделия лепесткового либо тарельчатого типа. Первые предпочтительнее, поскольку не создают повышенного гидравлического сопротивления.
  2. В байпасном узле самотечной системы используйте шариковый клапан, обладающий практически нулевым сопротивлением.
  3. Для подпитки выбирайте элемент с тарельчатым затвором, рассчитанный на высокое давление.


    Изделия с гравитационным поворотным затвором всегда ставятся горизонтально пробкой кверху

  4. Лепестковый клапан гравитационного типа всегда монтируется горизонтально. Причем головка сервисной гайки должна стоять вертикально, иначе затвор не закроется и станет пропускать теплоноситель в обратную сторону.
  5. Не приобретайте арматуру в чугунном корпусе. Она тяжелее и менее надежна в работе.
  6. Правильность монтажа сверяйте по стрелке на корпусе клапана, указывающей направление протока воды.
  7. Нельзя ставить арматуру с пружинным запором в схему с естественной циркуляцией – самотек остановится из-за высокого сопротивления.

Тарельчатые и лепестковые затворы нуждаются в периодическом обслуживании и очистке. Если под уплотнитель седла попадут твердые частицы или отложения, невозвратный клапан потеряет герметичность. Лучший способ прочистки – снять элемент и продуть прилегающие поверхности компрессором.

Нюансы грамотного монтажа

В процессе монтажа запорной арматуры следует неукоснительно соблюдать несколько правил:

  1. Клапан устанавливается строго по направлению тока теплоносителя. Во избежание ошибки на корпусе изделия обязательно присутствует маркировка в виде стрелки, указывающей рабочее направление.
  2. Для уплотнения соединений можно использовать паронитовые прокладки, при условии, что они не уменьшат диаметр проходного отверстия. Иначе клапан будет оказывать гидравлическое давление большее, чем планировалось.
  3. Устройство должно быть установлено так, чтобы другие элементы системы отопления не оказывали дополнительное давление на его корпус.
  4. Перед обратным клапаном крайне желательно поставить сетку для грубой очистки. Это даст возможность предотвратить попадание твердых частичек в запорный механизм, что, в свою очередь, может привести к нарушению герметичности прибора в закрытом состоянии. Или же воспользоваться специальными клапанами с сеткой.

Еще один важный момент: перед монтажом нужно еще раз убедиться, что клапан выбран правильно.

Например, для схем с принудительной циркуляцией подойдет любой тип устройства, а для гравитационных систем только поворотный лепестковый без пружины. Поскольку двигающийся самотеком теплоноситель не сможет справиться с сопротивлением пружины.

Преимущества и недостатки

Обратный клапан с фильтром позволяет предотвратить заклинивание пластины в каком-либо положении
Обратный клапан имеет недостатки и достоинства, общие для всех типов устройств. В стояк не будет поступать горячий поток, если там протекает холодная жидкость. Так продлевается работоспособность системных элементов, которые рассчитаны на определенную температуру. Устройства монтируются просто и не создают шума при прохождении жидкости. Обратные клапаны решают проблему только на конкретном участке, для других контуров ставятся дополнительные регулирующие устройства.

Некоторые механизмы допускают возникновение гидравлического удара при проходе потоком рабочего узла, но эта особенность клапана вредит только системе с большим диаметром. Клапаны загрязняются от водяного потока, если в системе работает энергоноситель без пропиленгликоля или других добавок. В этом случае диск или пластину может заклинить в открытой или закрытой позиции.

Как работает подпитка

При помощи узла подпитки добавляется недостающий носитель тепла в систему отопления. И добавляется он до тех пор, пока рабочее давление не станет в пределах нормы. Обычно подпитку подключают к холодному водоснабжению. Но можно запитать отопительную систему еще от накопительной емкости. Можно дополнить теплоноситель тремя способами:

  • При помощи ручного режима. Такой режим обычно используют в небольших отопительных системах. Контролировать давление необходимо самостоятельно при помощи манометра. При необходимости нужно открывать соответствующие краны. Можно использовать подпиточный насос для поступления воды. Или же вода будет поступать самотеком.
  • При помощи автоматической подпитки. Клапан подпитки отопительной системы срабатывает при снижении давления в системе. Если есть необходимость, то напряжение параллельно начинает поступать на насос, и таким образом вода принудительно поступает в отопительную систему. После того как давление станет в пределах нормы, то клапан закрывается и насос выключается. В автоматической системе подпитки нет необходимости контролировать все значения. Но в таком режиме нужно снабжать электроэнергией еще один элемент, что является недостатком.
  • Ручная подпитка с помощью насоса. Узел подпитки применяется не только для дополнения теплоносителя, но и для других целей:
  • Сброс воды при проведении ремонтных работ;
  • Первая заливка носителя тепла в отопительную систему;
  • Промывка системы;
  • Смягчение воды или фильтрация;
  • Опрессовка.
