Лучшие идеи, как подключить теплый пол от отопления в частном доме

подключение теплого пола
На почту сайта часто приходят вопросы о том, как подключить один или несколько контуров теплого пола к уже существующей системе отопления.
В этой статье Вы узнаете, как это сделать. Контур теплого пола можно подключить к системе, например, радиаторного отопления используя локальный модуль подключения теплого пола. Для этого необходимо приобрести этот модуль или изготовить его собственными руками.

Рассмотрим житейский пример: У вас в доме смонтирована система радиаторного отопления и Вы смонтировали контур теплого пола, например, в пристройке и хотите подключить его к вашей системе отопления, но при этом ломаете голову как это сделать правильно. А в интернете, я вам скажу, очень много противоречивой информации относительно такого подключения.

Вот почему в этой статье я решил поделиться с вами своим опытом подключения контура теплого пола к уже существующей системе отопления.

Сначала рассмотрим, как должна быть устроена система отопления, к которой можно подключить контур теплого пола. Система должна быть со своим циркуляционным насосом. Может быть двух трубной, однотрубной (Ленинградкой ) или гравитационной.

Сооружение водяной системы

Изготовить своими руками теплый водяной пол в ванной комнате — задача посложнее, но почему бы не попытаться с ней справиться… Нам предстоит собрать конструкцию из труб и соединить их с источником горячей воды.

Для трубопровода подходят трубы металлопластиковые и полиэтиленовые. Оба материала обладают гибкостью и низким гидравлическим сопротивлением.

Основательная теоретическая подготовка

Одним отопительным контуром можно покрыть площадь до 20 кв. метров, что для ванной комнаты достаточно, но если пол планируется разделить на автономные зоны, то подавать воду в них надо через распределительный коллектор.


Сборка коллектора состоит в том, чтобы соединить все его секции с насосом и смесителем, установить термометры, краны, воздухоотводчики. После этого собранный распределитель можно закреплять на стене и подводить к нему трубы

Коллектор должен быть с регуляторами расхода. При одинаковой подаче воды в разные по длине контуры, греть они будут неравномерно. Хуже нагреваться будет более протяженный контур. Более того, ток воды в нем может даже остановиться из-за сильного сопротивления. Для устранения этих неприятностей используются регуляторы расхода в коллекторе.


Смеситель – также необходимая вещь. Максимальная температура нагрева в полах — 50°C, в отопительные радиаторы вода подается при более высоких температурах. Если отводить воду из общей системы отопления в пол, то ее надо разбавить холодной водой до нужной температуры, что и делает смеситель

Ряд строгих условий для того, чтобы приступить к монтажу:

  1. Наличие отопительной системы закрытого типа с использованием циркуляционного насоса.
  2. У двухконтурного котла должен быть запас мощности.
  3. Все работы выполняются при полностью отключённой системе отопления.

Трубы нужно освободить от теплоносителя.

В толще теплого пола можно выделить обязательные функциональные прослойки:

  • основание;
  • гидро- и теплоизоляция;
  • трубопровод из прочных труб;
  • бетонная стяжка или гипсоволокно;
  • декоративное покрытие пола.

В деревянных домах тоже можно делать водяной пол, но следует побеспокоиться о надежной гидроизоляции. Ее нужно произвести в несколько слоев, только так деревянная основа пола прослужит многие годы без ремонта.

Поэтапное руководство по монтажу водяного пола

Сооружение водяной системы является циклом, включающим стандартные виды работ.

Этап 1. Очищаем пол, в случае необходимости демонтируем старое покрытие.

Этап 2. Гидроизоляция пола. На пол настилаем гидроизоляционную пленку. Желательно одним куском, но если полос несколько, то их надо укладывать внахлест и швы соединять паяльной лампой. Водоизоляционный материал должен захватывать и поверхность стен (до 10 см вверх).

Этап 3. Заливаем смесью керамзита и цемента черновую стяжку (толщина 3-5 см). Тщательно высушиваем (до недели), в первые дни сбрызгивая поверхность водой, чтобы не допустить трещин.

Этап4. Утепляем поверхность пенопластом, полистиролом или другим аналогичным материалом. Поверх расстилаем полиуретан с фольгированным отражающим покрытием. Стыки проклеиваем скотчем. Теперь тепло от труб будет направлено только в сторону помещения.

Этап 5. Укладываем трубы. Изгибаем их согласно разработанной схемы, выдерживаем в промежутках между трубами по 15-20 см. Полученную изогнутую конструкцию крепим. Подключаем трубу подачи воды к распределяющему потоки коллектору.


Укладка труб “змейкой” наиболее распространена. Альтернативой является укладка “улиткой”. Первый вариант более прост в укладке, но дает неравномерный обогрев. Во втором варианте обогрев в целом более равномерный, но могут быть холодные участки пола, так как между подающими витками лежат витки обратного хода

Этап 6. Включаем подачу теплоносителя и проверяем, нет ли в системе утечки воды.

Этап 7. Делаем вторую стяжку тем же раствором, что и черновую. Если в черновой стяжке допускались неровности до 5 мм, то сейчас предварительно устанавливаем рейки-маяки, чтобы идеально выравнять поверхность.


Одно из предназначений стяжки теплого пола – накопление тепла. С толстой стяжкой у водяного пола аккумуляция тепла выше

Чистовой слой стяжки сохнет 5-7 дней — столько же, сколько и черновой. После полного высыхания можно приступить к отделке пола и уложить половую плитку.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

  • кухня, спальня, гостиная — 26 градусов;
  • в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Выбор труб для отопления

Для отопительных систем используется всего несколько видов труб, поэтому особых сложностей с их выбором не будет:

Стальные трубы. Данный материал отличается очень высокой механической прочностью, поэтому различные повреждения извне ему не страшны. Другое дело, что сталь подвержена коррозии, поэтому она может повреждаться изнутри. Стальные трубы неплохо накапливают тепло и отчасти влиять на интенсивность конвекции в помещении. Монтаж отопления в квартире при использовании стальных труб требует сварки, поэтому для проведения этой работы нужен соответствующий опыт или хороший специалист.

Металлопластиковые трубы. Один из самых недорогих и простых в монтаже вариантов труб для отопительной системы. Недостаток – большое количество соединений, из-за которого многократно повышается вероятность протеканий контура. Чтобы свести вероятность протеканий к минимуму, нужна грамотная разводка отопления в квартире и внимательное наблюдение за ней в процессе эксплуатации.

Пластиковые трубы. Еще один сравнительно недорогой вариант, имеющий массу положительных качеств. Из достоинств можно выделить устойчивость к гниению и коррозии, а также высочайшую надежность соединений – они обрабатываются при помощи пайкой, и при условии правильного выполнения работы швы не будут протекать никогда

Особых недостатков у данного материала нет, но нужно обращать пристальное внимание на характеристики конкретных изделий при их покупке.

Нормы и ограничения

Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:

  • для спальни, кухни, гостиной — +26;
  • для ванны, туалета, прихожей— +31.

По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

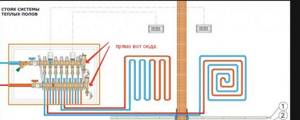

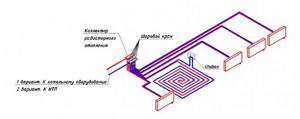

Подключение отопительного контура теплого пола

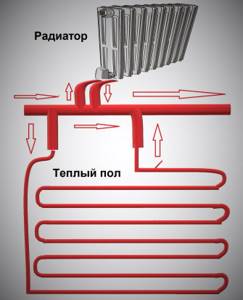

Далее следует разобраться, как соединить теплый пол к отоплению всего дома. В стать описывается вариант с использованием 3-х ходового крана и байпаса, предназначенного для смешивания менее нагретого теплоносителя в отопительном контуре теплого пола и горячего из основной отопительной системы.

Существует три основных положения крана на байпасе:

  1. Перекрывая байпас, жилец направит всю горячую воду в систему подогрева полов.
  2. Следующее положение ручки крана приведет к подаче воды на байпас и дальнейшем ее прохождении по малому кругу контура.
  3. В третьем случае теплоноситель будет проходить полный цикл с подпитыванием его подачи через «обратку».

Суть обратки в данном случае достаточно проста. Данный элемент внедряется в соединение отопительного контура теплого пола и основной системы отопления для того, чтобы эффективно регулировать температуру в трубах, расположенных на полу. Основная задача заключается в подмешивании остывшего теплоносителя в подаваемый горячий.

Таким образом, количество теплоносителя не изменяется, но его температура регулируется, как в направлении подогрева пола, так и в основной отопительной системе. Котел при этом работает в режиме, что был до того как правильно сделать теплый пол от отопления своими руками.

Функционально задача вентиля заключается в изменении мощность напора теплоносителя. Суть использования данного элемента очень проста: чем сильнее напор теплоносителя, тем равномернее прогревается вся система и эффективнее работает.

Если к работам привлекаются профессионалы, то не нужно бежать к слесарю или в строительную компанию с фото имеющейся отопительной системы. Работы могут быть произведены исключительно на месте, поскольку каждый проект системы теплого пола индивидуален.

Итог

В статье подробно описано, как правильно делать теплый пол от отопления, чтобы он был эффективен, надежен и безопасен при эксплуатации. Естественно, способ, описанный в статье, не единственный и подробнее ознакомиться с различными элементами отопительной системы помогут специалисты. Они же могут взять на себя ответственность за все этапы проведения работ – от закупки материалов и комплектующих до их укладки, монтажа и тестирования подогрева полов.

Подключение саморегулирующего греющего кабеля и что это такое.

Это чудо изобретения представляет собой с виду обычный провод. Он нагревается под действием электричества. При этом обладает свойством саморегулирования мощности в зависимости от температуры помещения.

Схемы подключение теплого пола. Виды терморегуляторов.

То есть идет cамоадаптация к окружающей среде. При снижении температуры в помещении или части помещения (например, у окна) кабель греется сильнее. И наоборот при повышении температуры остывает.

Фокус заключается в «Умной» полимерной матрице, которая отвечает за изменение температуры нагрева кабеля.

Монтаж теплого водяного пола

Любая система теплого водяного пола состоит из таких основных элементов, как трубы, а также технологии их фиксации. Как правило, пользуются двумя способами:

  • Сухим способом, с применением дерева и полистирола, которые составляют основу, на которую укладываются трубы. Чтобы тепло распределялось более равномерно, трубы также укладываются равномерно, в специально предусмотренные для этого пазы. После этого сверху труб укладывается жесткий материал, вроде фанеры, ОСП, ГВЛ и т.д. Твердое основание служит для укладки напольного покрытия любого происхождения.
  • Мокрым способом, что связано с укладкой системы труб в стяжку. Технология состоит из нескольких слоев. Первый слой – это утеплитель с системой фиксации труб, второй слой представляет саму систему отопления и третий слой – это стяжка. Напольное покрытие укладывается непосредственно на стяжку. Желательно предусмотреть слой гидроизоляции, чтобы не затопить соседей снизу. Для большей надежности, в стяжку можно вмонтировать армирующую сетку. Более надежной получится вся система, поскольку армирование предупредит растрескивание стяжки, что, в свою очередь, обезопасит систему отопления от повреждения. Не следует игнорировать наличие демпферной ленты, которая должна присутствовать по периметру помещения, а также в местах стыковок двух контуров.

Ни ту, ни другую систему нельзя назвать идеальной, хотя укладка труб в стяжку, считается более оптимальным вариантом, поэтому, большинство предпочитает именно такую технологию.

Выбор системы

При выборе системы, необходимо проанализировать ряд факторов. Сухие системы более затратные по средствам, но они позволяют намного быстрее их эксплуатировать. Их использование более предпочтительное по ряду причин.

Первая и основная причина – это вес всей системы. Система отопления, вмурованная в стяжку, отличается значительным весом, поэтому не все конструкции способны выдержать такой вес. Толщина стяжки может достигать не меньше 6 см, а это значительный вес. Кроме этого, на стяжке может быть уложена плитка, которая не отличается легкостью, тем более, если она предназначена для укладки на пол. Если нет уверенности в том, что конструкция выдержит подобную нагрузку, от «мокрого» варианта лучше отказаться, отдав предпочтение варианту «сухому».

Вторая причина связана с ремонтопригодностью системы. Любая система может выйти из строя в любой момент, как бы качественно ее ни монтировали. Несмотря на то, что теплые полы укладываются без стыков и соединений, они иногда лопаются из-за малейшего брака или повреждаются в результате ремонтных работ или других манипуляций. Если лопнула или повредилась труба в стяжке ее отремонтировать очень сложно, поскольку придется разбивать стяжку, а это порой не просто. Естественно, что после ремонта, данное место считается наиболее подверженным различным механическим нагрузкам.

Процесс монтажа водяного теплого пола

Теплые полы в стяжке не рекомендуется включать до того момента, как стяжка полностью высохнет, а это около 30 дней.

Если стяжка уложена на деревянный пол, то это само по себе является настоящей проблемой. Деревянное основание, да еще под воздействием высокой температуры, а тем более при нарушении технологии, быстро придет в негодность, обрушив в любой момент всю систему.

Причины достаточно весомые, поэтому в определенных случаях лучше отдать предпочтение сухим технологиям, а если проблему решить самостоятельно, то такая технология может оказаться не такой и затратной, как кажется. Наиболее затратным элементом являются пластины из металла, но и их не проблематично сделать самому. Лучше, если в качестве материала для изготовления, будет использован алюминий. Проблема заключается лишь в том, чтобы выгнуть металл так, чтобы получились пазы для укладки труб.

Вариант монтажа системы теплого пола на основе полистирола, выполненного по «сухой» технологии, представлен в видео.

Водяной теплый пол по деревянному основанию — Часть 2 — Укладка контуров

Watch this video on YouTube

Способы укладки

К наиболее распространенным способам укладки теплого пола относятся:

  • со стяжкой;
  • с лагами (когда трубы системы укладываются поверх деревянных лаг);
  • настильный метод (с применением специальных пластин).

Методы укладки пола

Каждый из вариантов по-своему эффективен, но чтобы выбрать самый оптимальный метод укладки, необходимо детальнее ознакомиться с принципами их выполнения.

Со стяжкой

Для выполнения укладки теплого пола при помощи стяжки необходимо подготовить некоторые материалы. К ним относятся:

Теплый водяной пол со стяжкой

  • труба, выполненная из полимера или пластика;
  • крепежные элементы;
  • насос для обеспечения циркуляции воды в системе;
  • специальные фитинги и вентили;
  • коллектор для теплого пола.

Толщина стяжки для водяного теплого пола

Готовая система после сборки заливается слоем цементного раствора. Поверхность стяжки, как и ее структура, должна быть без каких-либо пустот или дефектов. В противном случае это может привести к деформации отдельных деталей системы. После высыхания стяжки укладывается плитка.

Укладка раствора

С лагами

Используют такой метод преимущественно в домах, выполненных из дерева. В ходе работы между лагами укладывается полистирол или минеральная вата. Процесс укладки может выполняться двумя способами – модульным или реечным. В первом случае используются большие модули из ДСП, в которых проделаны специальные каналы для труб. При выборе реечного способа монтаж труб и пластинок выполняется между реек, изготовленных из ДСП.

Теплый водяной пол с лагами

Для фиксации используются небольшие алюминиевые пластинки со специальными пазами для фиксации. Как только система будет установлена, поверх нее необходимо уложить листы из гипсоволокна. Только после этого можно приступать к укладке кафельной плитки.

Как сделать теплый пол на деревянном полу

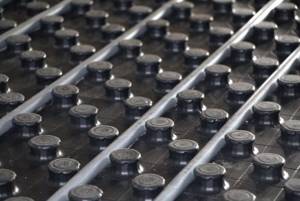

Настильный метод

Заключается в применении полистироловых плит со специальными пазами для установки труб системы подогрева. К преимуществам настильного метода стоит отнести простоту монтажа. Применяется настильный способ при определенных условиях, например, при низком потолке в помещении, а также при невозможности выполнить стяжку (по техническим причинам). Также настильный метод используется при недостаточной прочности перекрытий.

Настильный метод монтажа теплого пола

Поверх плит из полистирола, как правило, укладывается ламинат или паркет. Если говорить о кафельной плитке, то для нее укладки нужен влагостойкий материал, например, листы из гипсоволокна (прочного влагоустойчивого строительного материала, который успешно заменил гипсокартон).

Виды настильной системы водяного теплого пола

Особенные модели радиаторов

В многоквартирных домах разводка отопления зачастую сделана таким образом, что возможно только боковое или нижнее подключение батарей отопления. Вносить изменения в проект можно только по согласованию с комиссией, а это долгое и утомительное дело. Но многие изготовители радиаторных батарей предусматривают такую проблему и выпускают системы с диагональной разводкой коллекторов:

  • Для бокового соединения радиаторов используется удлинитель съема потока. Это кронштейн с установленной трубкой, который вкручивается в нижний или верхний вход. За счет кронштейна забор или выпуск теплоносителя происходит в дальнем углу радиатора и поток проходит всю батарею по диагонали.
  • Для нижнего подключения радиаторов чаще всего используется изоляция крайней секции. Для этого на заводе в месте соединения нижнего коллектора последней и предпоследней секций устанавливается заглушка. Она перекрывает прямой то теплоносителя, превращая всю оставшуюся батарею в радиатор с диагональным подключением.

Произвести такие модернизации можно и с уже установленными батареями. Кронштейны с удлинителями потока легко можно найти в магазинах сантехники. Для установки будет необходим опытный сантехник, так как потребуется отключать радиаторы от сети, разбирать подходной или отводящий трубопровод и герметизировать сборку.

Для перекрытия крайней секции существуют аналогичные решения. Чаще всего это муфта, закручивающаяся в точке выхода и имеющая дистанционную заглушку. Она перекрывает отверстие между предпоследней и последней секцией радиатора и перенаправляет основной поток теплоносителя по обходному пути.

И напоследок, несколько полезных советов:

  • не делайте слишком длинные ветки, особенно на другие этажи. Теплоноситель обязательно должен доходить до радиатора;
  • при размещении коллектора в комнате, не ставьте его в торце. Длина веток к радиаторам должна быть примерно одинаковой. В противном случае, температура теплоносителя в разных радиаторах может заметно отличаться;
  • при монтаже труб в пол или в потолок, ведите их к радиаторам целиком, без разрыва соединений. Иначе, если однажды такая труба потечет, это будет очень большой проблемой.

Как видите, в схемах подключения радиаторов отопления типовых отопительных систем нет ничего сложного. Разобраться в них для того, чтобы спроектировать и проложить свою систему, может любой человек, имеющий общее среднее образование. Разумеется, при создании отопительных систем необходимо учитывать множество нюансов, но это – тема для отдельного разговора.

Укладка гидроизоляции и утепление

Для обустройства гидроизоляции советуем использовать недорогую пленку из полиэтилена. Основное преимущество ее заключается в том, что она неплохо тянется, поэтому в процессе эксплуатации не появится трещин, разрывов и прочих дефектов гидроизоляционного слоя.

  • Если вам надо создать теплоизоляцию больше 5 см, то мы вам рекомендуем покупать 1 широкую плитку, лучшим вариантом будет 2 тонкие.
  • Утеплитель следует брать с запасом, чтобы вам хватило перекрыть все соединения.
  • Некоторые мастера вырезают в плитах шип-пазы, на это уйдет побольше времени, зато теплоизоляционный слой будет крепко зафиксирован.
  • Иногда в местах стоков плит утеплителя появляются сильные зазоры, их нужно запенить монтажной пеной.

Если вы думаете, что работа предстоит сложная, то можете изучить вопрос как сделать электрический теплый пол. Потому что его монтаж не отнимет так много времени и сил.

Плюсы и минусы двухтрубных разводок

Для начала необходимо рассмотреть положительные характеристики использования двухтрубных схемы:

  • Самотечная схема не зависит от состояния электричества. Однако в этом случае придется подобрать электронезависимый вид котла, а также дополнительно требуется обвязка без подключения к общей сети.
  • Тупиковая система – это один из лучших аналогов однотрубных системы. В качестве ее основных преимуществ специалисты выделяют простой монтаж и универсальность. Именно благодаря этим качеством установить систему можно самостоятельно без помощи профессионалов.
  • Как уже упоминалось ранее, система петли Тихельмана характеризуется идеальным гидравлическим балансом, а также возможность работать с большим количеством радиаторов.
  • Если вам необходимо выбрать способ для скрытой установки труб и автоматизировать работу всей системы, то лучшим вариантом станет коллекторная разводка.
  • В самотечных системах также выделяют такие достоинства, как возможность удаления излишек воздуха без дополнительных клапанов и простое заполнение теплоносителем.

Однако идеальных систем не бывает, поэтому нужно также рассмотреть недостатки приведенных алгоритмов:

  • Если устанавливать систему с естественной циркуляцией, то придется потратить значительную сумму. Кроме того, она обладает большими габаритами. Очень сложно установить скрытую прокладку, поскольку большая часть всех деталей останется на видном месте.
  • При монтаже петли Тихельмана разводка может проходить через дверные проемы. Чтобы справится с этой проблемой, нужно конструировать обходные петли.

Монтаж системы отопления в квартире

Монтаж отопления в квартире своими руками включает в себя следующие этапы:

  1. Перед тем, как развести отопление в квартире, нужно провести разметку в тех местах, где будут располагаться элементы отопительной системы. Радиаторы чаще всего монтируются на одном уровне, для чего достаточно перенести первую отметку на все остальные точки установки отопительных приборов.
  2. Далее можно устанавливать радиаторы. Работа эта особой сложностью не отличается – всего-то и нужно, что подготовить отверстия в стенах, зафиксировать крепежные элементы дюбелями и подвесить на них радиаторы.
  3. Следующий шаг – подготовка труб. На этом этапе нужно определить расстояния между радиаторами, где будут располагаться трубы, а также спаять эти трубы подходящим способом. Если работа ведется не в одиночку, то помощника можно отправить вкручивать фитинги в радиаторы.
  4. Сборка системы обычно начинается с точки подачи разогретого теплоносителя в контур, а также с точки возвращения теплоносителя. Особенностью этих участков является отсутствие необходимости в спайке – на стальных трубах котла обычно нарезана резьба, присоединение к которой осуществляется посредством переходников. В дальнейшем эти переходники спаиваются с пластиковыми трубами.
  5. Дальнейшая работа заключается в прокладке всех остальных участков труб подающего и обратного контура. Последний этап – монтаж отводов к радиаторам, установка угловых кранов и соединение радиаторов с трубами.

Как работает отопление по двухконтурной схеме


Отопление по двухконтурной схеме
Структура схемы предполагает движение теплоносителя по двум разным трубам от каждого радиатора. При этом оба отрезка подключены к разным механизмам работы: входной – к подающей магистрали, а выходной – к обратной трубе. По первому отрезку нагревающаяся вода двигается в сторону всех отопительных приборов, а по второй уже остывший раствор идет в котел. Специалисты выделяют в связи с этим несколько особенностей:

  1. Каждый радиатор равномерно прогревается (при правильных расчетах элементов);
  2. Если происходят изменения в одной части батареи, то на другие составляющие системы это не влияет;
  3. На одном отрезке трубопровода может находиться до 30-40 радиаторов, однако при этом должны быть соответствующие показатели производительности насоса, а также диаметры труб, чтобы агрегат функционировал эффективно.

Схема может быть с принудительной циркуляцией или естественной – здесь зависит многое от самого принципы работы конструкции. Также в качестве теплоносителя может быть использован различный материал, а не только вода.

Монтаж

Существуют различные методы установки теплых полов в бане, которые характеризуются общими правилами монтажа и определенными особенностями. Необходимо знать пошаговое руководство. Практически все системы теплого пола должны укладываться на теплоизолирующий материал, после чего покрываются стяжкой, на которую укладывается напольное покрытие.

Помимо этого, гидроизоляция выступает в качестве препятствия для образования конденсата в конструкции, состоящей из нескольких слоев. В качестве подобного слоя может выступать минеральная вата, керамзит, полиэтиленовая толстая пленка и многое другое. Рассмотрим установку различных систем.

Электрический теплый пол с использованием кабеля

Визуально данный кабель нельзя отличить от обыкновенного провода. Различие заключается исключительно в функциональном назначении. Нагревающийся кабель способен преобразовывать электрическую энергию в тепло. Подобная система характеризуется наличием термостата, благодаря которому вы сможете регулировать мощность и быстроту достижения требуемой температуры.

Помимо этого, производители обычно предоставляют датчики температуры, благодаря которым вы сможете контролировать режим работы кабельной системы.

Следует обратить внимание на то, что электрический кабель, используемый в теплых полах, может быть одножильным либо двухжильным. Первый вариант характеризуется большим электромагнитным излучением, однако, оно все равно находится в пределах нормы

Второй вариант характеризуется простотой выкладки, поскольку не нуждается в подведении двух концов к термостату, так как достаточно одного.

Если кабельный пол будет укладываться на поверхность из дерева, то требуется позаботиться о безопасности. Древесина должна быть обработана антипиренами, невзирая на то, что между проводом и напольным покрытием не будет непосредственного контакта.

Для тех, кто желает обустроить баню с помощью электрического теплого пола, производители предоставляют разные приспособления, которые будут полезными при установке. В качестве этих приспособлений выступают специальные направляющие, дополненные крепежами, и монтажная сетка. С помощью направляющих вы сможете разместить кабель на оптимальном расстоянии друг от друга

Важно, чтобы от кабеля на стене было расстояние минимум 5 см, а от иных нагревательных приборов – не менее 10 см

Пленочный теплый пол

Это наиболее дешевый и быстрый вариант установки. Здесь термопленка выпускается в специальных рулонах. От вас требуется просто распределить мат по полу, закрепить полосы с помощью клейкой ленты либо иным другим простым способом. Здесь не требуется цементная стяжка, которая затрачивает много времени. В данной ситуации инфракрасные маты заливают плиточным клеем, на который непосредственно укладывается плитка. В некоторых случаях покрытие укладывают прямо на маты.

Водяной пол

Может быть установлен различными способами. На выбор того или иного варианта влияет предпочтение владельца бани и технические характеристики напольного покрытия. Самыми распространенными являются два способа установки.

  • Бетонный тип, который аналогичен установке электрического теплого пола. Разница заключается лишь в том, что трубы имеют большую толщину.
  • Настильный способ, который пользуется особой популярностью, так как не перегружает напольное покрытие.

Установка теплого пола посредством бетонной стяжки является наиболее распространенным вариантом, минусом которого является лишь то, что он нуждается в достаточно больших временных затратах. В данном случае вы можете не бояться перегрева, поэтому подобный способ укладки выбирается достаточно часто. Учтите, что не рекомендуется устанавливать трубы близко друг другу. Оптимальное расстояние между ними – 30 см.

Данный случай не предусматривает наличие изгибов и изломов. Скрепляться трубопроводы должны с помощью хомутов и дюбелей. В некоторых случаях используется проволока. Представленный способ предусматривает проведение трубопровода по спирали либо змейкой. Такой вариант построить не очень сложно.

Монтаж системы подогрева полов

Для проведения работ понадобятся инструменты и приспособления: емкость и миксер для замешивания бетона, шпатель, правило, ножницы для обрезки пластиковых труб, маяки, емкость для подогрева битума.

Из материалов нужно подготовить: готовую сухую песчано-цементную смесь (или отдельные ее компоненты), гидроизоляцию (можно взять рубероид и битум), теплоизоляцию (например, Пеноплэкс), демпферную ленту, хомуты, арматурную сетку, фиброволокно, дюбель-грибы, пластиковые трубы диаметром 1,6 см.

Фиброволокно для армирования стяжки

Шаг 1. Основание очищается. Если обнаружены дефекты в виде трещин или выбоин, требуется залить тонкую стяжку для выравнивания поверхности (предусмотрев при необходимости водоотвод). Сливной желоб должен быть выполнен из нержавейки или пластика. После этого придется ждать затвердения бетона.

Шаг 2. Проводится гидроизоляция основания. Для этого на черновой пол ровным слоем наносится подогретый битум. На нем размещаются полотна рубероида (с нахлестом в 100 мм). После этого процедура повторяется: слой битума и слой рубероида. При этом располагать полосы рулонной гидроизоляции в разных слоях следует перпендикулярно друг другу. Неприятный запах со временем выветрится.

Гидроизоляция пола в бане

Шаг 3. Для снижения потерь тепла укладывается теплоизоляция. Она должна быть жесткой. Толщина листов — не менее 100 мм. При монтаже нужно следить, чтобы между элементами не было щелей.

Укладка теплоизоляции

Шаг 4. Укладывается металлизированная подложка.

Шаг 5. Размещается армирующая сетка (диаметр проволоки — 4 мм, размер ячейки сетки — 150х150 мм). Она нужна для придания жесткости конструкции и закрепления контуров.

Шаг 6. Периметр помещения обклеивается демпферной лентой. Она производится из вспененного полиэтилена. Предназначение ленты — компенсация возможных тепловых расширений бетонной стяжки (от этого воздействия возможно появление трещин). На ней для удобства монтажа нанесен клеевой слой. Однако рекомендуется дополнительно закреплять ленту дюбель-грибами.

Шаг 7. Контур из пластиковых труб укладывается по спирали. Для этого на начальном этапе трубы размещаются по периметру помещения. Постепенно, с шагом 25 или 30 см, они заворачиваются к центру. От центральной точки раскладка контура проводится в обратном направлении (параллельно предыдущему) так, чтобы в итоге между трубами осталось 12,5 или 15 см.

Уложен контур из пластиковых труб

Фиксируется контур при помощи хомутов, которыми трубы закрепляются на армирующей сетке.

Шаг 8. Тепловой контур подключается к теплообменнику. Проводится тестовый запуск системы. Рекомендуется оставить работающий теплый пол на два дня. Таким образом получится проверить его на работоспособность и герметичность соединений. Если никаких проблем не было обнаружено, можно переходить к заливке системы стяжкой.

Шаг 9. Замешивается раствор из ЦПС и воды. Для этого удобнее использовать бетономешалку. Но при ее отсутствии можно обойтись и подручными средствами (емкостью большого размера и лопатой). Для повышения прочности основания в смесь рекомендуется добавить фиброволокно.

Цены на бетономешалки электрические

бетономешалка электрическая

Улучшить эксплуатационные характеристики бетонного состава можно при помощи добавления пластификатора.

Инструкция по применению пластифицирующей добавки

Предварительно на основание следует установить маяки для определения уровня заливки. Над трубопроводом стяжка должна возвышаться примерно на 5 см. Если из помещения нужно сделать отвод воды, необходимо предусмотреть некоторый уклон в направлении отверстий для слива. Бетонный раствор заливается на основание и равномерно распределятся (при помощи правила и шпателя) по маякам. После того как уровень пола определен, маяки можно вытаскивать, а образовавшиеся углубления нужно залить тем же раствором.

Заливка бетонного раствора

После набора бетонным основанием прочности (на это обычно требуется 4 недели) можно приступать к укладке декоративного покрытия. Чаще всего в этом качестве выступает плитка. Не нужно забывать о том, что перед фиксацией плитки на клеевой состав стяжку требуется обработать грунтовкой.

Тёплый пол в бане

Качественный водяной обогрев в бане вполне по силам сделать каждому, кто хоть немного владеет навыками проведения отделочных работ. Используя в качестве источника тепла печь, есть возможность значительно снизить затраты на оборудование, а также расходы на электроэнергию. Итогом работ станут комфортные условия для всех, кто любит проводить время за приемом банных процедур.

Выбор радиаторов и труб

Любая отопительная система имеет свои характерные особенности, которые необходимо учесть, чтобы точно знать, как лучше сделать отопление в квартире. Особняком во всем этом стоит выбор отопительных приборов – там, где одни батареи подойдут идеально, другие окажутся недостаточно эффективными и надежными.

Самое простое и безболезненное решение, связанное с выбором комплектующих для отопления – обратиться к профильным специалистам, которые проведут полный анализ конкретных условий и подберут для них наиболее подходящие элементы. Впрочем, при грамотном подходе к делу можно провести эту работу и самостоятельно – достаточно будет рассмотреть особенности всех возможных комплектующих и разобраться, при каких условиях нужно применять определенный тип элементов.

Преимущества и недостатки

Водяной пол. Для теплого пола в частном доме более подходит водяной элемент, он подключается к отопительному котлу и не требует дополнительных затрат на потребляемую энергию. К его недостаткам можно отнести возможную течь воды во время его использования. Температура регулируется краном подачи воды от котла.

Конвекционный электрический пол. Пользуется популярностью для установки в домах и квартирах в качестве основного и дополнительного вида отопления. К преимуществам можно отнести:

  • отсутствие возникновение течи и затопления нижнего этажа,
  • возможность регулировки температуры нагревания,
  • большой ассортимент датчиков и приборов, автоматически регулирующих его работу.

К недостаткам следует отнести отдельное потребление электроэнергии.

Принципы технологии подключения к готовому отоплению

Подсоединение теплого пола к имеющейся системе отопления требует соблюдение следующих принципов:

  • к каждому радиатору потребуется дополнительно подключить коллекторный узел;
  • теплоноситель не должен иметь температуру более +55 градусов;
  • новая конструкция не должна иметь нормативное давление более 9 атм.

Во время подготовки требуется рассчитать рабочие параметры теплого пола, зависящие от имеющей отопительной системы. Она бывает одно- или двухтрубной.

В двухтрубной системе имеется два отдельных трубопровода. По одному происходит подача горячей жидкости, а по другому – отвод к котлу остывшей. В однотрубной системе теплоноситель циркулирует по одному трубопроводу. Теплый пол в таком случае будет подключен как дополнительный радиатор. Его монтируют после отопительного прибора, что исключает использование приспособлений для снижения температуры теплоносителя.

Невозможно получить эффективную работу теплого пола при гравитационном принципе перемещения жидкости. Переход теплоносителя из трубы большего диаметра в меньший невозможен, так как возникает гидравлическое сопротивление.

Виды систем центрального отопления

Существует три основных вида схем центрального отопления в многоквартирных жилых домах:

  1. Однотрубная схема;
  2. Двухтрубная схема;
  3. Схема с централизованными стояками и поквартирным подключением.

Разрешения на подключение к однотрубной и двухтрубной системе можно добиться только при применении узла теплого пола с теплообменником. Причем узел оборудуется прибором учета потребленного тепла. Даже в этом случае УК часто отказывают в подключении, обосновывая отказ малым диаметром и низкой пропускной способностью стояков.

Получить разрешение на подключение к «ленинградке» и двухтрубной системе иными техническими способами невозможно. В домах, оборудованных центральными стояками поквартирного подключения большого диаметра, получить такое разрешение возможно.

Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
