Как правильно спустить воздух из батарей отопления: в квартире или доме, кран Маевского и др. способы

Знать о том, как спустить воздух из батареи отопления, должен каждый хозяин частного дома или квартиры с водяным отоплением. Всё дело в том, что скопившийся воздух в радиаторе становится непреодолимым препятствием и перекрывает поток теплоносителя.

В результате радиатор обогрева перестаёт полноценно функционировать, то есть вся или часть его поверхности перестаёт нагреваться и отдавать тепло в окружающее пространство.

Завоздушивание панельного прибора отопления (синий цвет)
Чтобы устранить это явление, нужно выпустить воздух из батареи. Как это сделать своевременно и эффективно, об этом пойдёт речь в данной статье. Проведение такой операции не вызывает особых затруднений, если система отопления собрана правильно с учётом всех особенностей водяного обогрева помещений. В течение всего отопительного сезона необходимо время от времени проводить профилактические мероприятия такого характера.

Причины и признаки образования воздушных пробок в системе отопления

Появление воздушных пробок внутри радиаторов, прежде всего, связано с запуском системы обогрева в начале отопительного сезона и по окончании её капитального ремонта. Но практика показывает, что завоздушивание может происходить во время интенсивной эксплуатации сети отопления. Тому есть несколько причин:

незапланированные ремонтные работы (сборка и разборка) элементов системы отопления;
перегрев теплоносителя, в результате чего выделяются газы, которые будут завоздушивать батареи;
использование загрязнённого теплоносителя с воздушными примесями;
заливка в систему дополнительного объёма воды;
узлы соединений элементов радиаторов и трубопроводов начинают пропускать воду;
при монтаже отопительной системы не соблюдена горизонтальность коллекторов радиаторов;
отсутствие автоматики стравливания воздуха;
засоренность ржавчиной внутренних проходов в радиаторах;
низкое давление в трубопроводах с горячей водой.

Признаками завоздушивания могут быть:

Тактильно ощущают холодные участки поверхности батареи;
Падает температура в помещении;
В автономных системах отопления становится заметным повышение расхода топлива;
В радиаторах слышится, как булькает и журчит теплоноситель.

Проведение ремонтных работ

Обнаружив признаки наличия воздуха в системе отопления, не стоит сразу приниматься избавляться от него. Сначала проверяют контур на целостность и герметичность.

Ведь если имеются протечки, проблемы будут продолжаться.

Утечка теплоносителя

Утечка теплоносителя — потери жидкости, которые происходят из-за неплотных соединений и повреждений контура.

Фото 1. Протечка в трубе отопительной системы. Подобная неполадка может стать причиной плохой работы конструкции отопления.

Возможные места утечек и способы устранения:

Участки труб.
Для прекращения течи используются хомуты, холодная сварка. Если труба пластиковая, заменяется весь отрезок.
Места стыков частей системы — уплотняются.
Используется сварка.
Неплотное соединение секций радиатора.
Придётся снимать батарею и затягивать соединения (на алюминиевой). Чугунные радиаторы проклеивают тканью с эпоксидной смолой.

Это трудоёмкая часть работы по подготовке системы к отопительному сезону. Но сделать это необходимо, иначе можно остаться без тепла зимой.

Постоянная потеря теплоносителя приведёт к нестабильной работе системы.

Особенность системы тёплых полов

Наличие тёплого пола усложняет систему, воздух в петлях пола выгнать непросто.

Пробки воздуха появляются по причине:

уменьшения давления
;
сильного нагрева
теплоносителя;
образования протечки
;
нарушения герметичности
соединений;
ошибок, сделанных при монтаже
(неровная поверхность, уклон трубы, ошибки в организации коллектора);
неграмотного первого запуска
системы.

Чтобы система правильно запустилась, воздух из неё стравливают до включения котла и нагрева теплоносителя.

Если тёплый пол — основное средство получения комфортной температуры, то воздух в нём допускать нельзя.

Внимание!

Обычная система работает, даже если там находится воздух.
КПД понизится
, но тепло все равно будет поступать. Когда в контуре появился воздух, то пол перестанет греть — причиной тому служат сложная укладка и малый диаметр трубопровода.

Выгонка воздуха из контура пола — длительный процесс:

На коллекторе включается только один контур.
Нагнетается давление выше рабочего (на 15—20%
).
Запускается циркуляционный насос на малых оборотах.
Для заполнения контура отводится некоторое время, чтобы теплоноситель вытеснил воздух. Затем активизируется следующий контур, так один за другим медленно заполняются все ветки, идущие через коллектор.
Процесс длится нескольких дней.
Его повторяют, пока не выйдет весь воздух.
Это проделывается с холодным теплоносителем
, нагрев включается только по достижении уверенности, что воздух полностью вышел.

Справка.

При установке системы полезно подумать об оснащении напольного контура
сепаратором
— устройством для автоматического вывода воздуха из труб.

Опасные последствия завоздушенности батарей отопления

Скопления газов в отопительной системе приводит к образованию воздушных пробок. Радиаторы становятся холодными, насос не может продавить теплоноситель через воздушные заторы. Это может привести к тому, что выйдет из строя не только насос, но и сам котёл. Отсутствие нормальной циркуляции воды в системе вызовет их перегрев и в итоге поломку.

Не знаете куда пожаловаться, если в квартире холодные батареи?

В местах мелкого скопления воздуха, который не сильно влияет на нагрев радиаторов, могут возникнуть очаги коррозии. Кислород активно вступает в связь с металлом батареи, что вызывает появление ржавчины и разрушение стенки сегмента отопительного прибора.

Результат коррозии коллектора батареи от воздушных пробок

Неравномерный прогрев металла вызывает деформационные усилия, которые отрицательно влияют на плотность соединений элементов радиаторов и труб. В результате возникает протечка системы, и горячая вода будет поступать наружу.

Преимущества и особенности использования циркуляционных насосов

Особенностью современных циркуляционных насосов (ЦН) являются экономичность, долговечность, небольшие габариты и бесшумность. При правильном монтаже циркуляционные насосы практически бесшумны. Вы сможете определить, работает ли насос, только по легкой вибрации, когда дотронетесь до него рукой. Как правильно выбрать циркуляционный насос? Важно правильно подобрать насос в соответствии с гидравлическими параметрами конкретной отопительной системы. Это лучше доверить специалистам. Прежде всего, необходимо знать сколько тепла понадобится для отопления дома. Это достаточно сложный расчет, который включает в себя много параметров и делается специалистами. Важным является все: какие окна установлены в здании, как утеплены стены, пол и перекрытия, предусмотрены ли термостатические вентили в системе и т.д. и т.п. Результатом этих вычислений становится определение необходимой объемной подачи теплоносителя в системе (м3/ч), по которой и подбирается насос. При реконструкции уже существующей системы предпочтительнее воспользоваться регулируемым насосом. Такие ЦН самостоятельно адаптируется к изменению расхода в системе, практически бесшумны и очень экономичны. Самостоятельно произвести расчет для сложной и многоуровневой отопительной системы вам не удастся! Но, если вы все же решили попробовать — формула расчета приводится в СНиП 2.04.05-91*. Второй очень важный аспект – это напор насоса. Этот параметр связан непосредственно с самой отопительной системой. Он будет равняться общему гидравлическому сопротивлению имеющейся у вас системы. При этом этажность здания во внимание не принимается. Пожалуй, наиболее быстрым и простым способом считается выбор насоса для отопления по каталогам. Это очень удобно, поскольку вы сможете сопоставить различные характеристики самого агрегата, а также характеристики, которые окажутся важными при монтаже насоса и в ходе его непосредственной работы. Выбирая насос для системы отопления, принимайте во внимание один важный момент. Все полученные при вычислениях характеристики рассчитываются на максимум работы насоса. Однако такой режим за весь срок службы агрегата будет использоваться минимальное количество времени. А значит, при выборе циркуляционного насоса для отопления есть смысл немного занизить параметры. Правильным будет выбрать насос, мощность которого превышает необходимую для данной системы отопления на 5-10%. Принимая такое решение, вы сможете сэкономить не только на покупке самого насоса, но и в дальнейшем сохранить немалые средства на оплате электричества. И не стоит беспокоиться о том, что насос с чуть меньшими параметрами не справится с подачей тепла в дом в сильные морозы. Шум в системе отопления — еще одна проблема. На самом деле, такая проблема вполне может возникнуть, если насос подобран неправильно. Есть и другая причина — шум в трубах из-за наличия в системе воздуха. Поэтому стоит знать, как его удалить из системы отопления. Очень часто домовладельцев волнует вопрос о том, не возникнут ли проблемы во время запуска насоса после теплого времени года, когда агрегатом не пользуются. Современные агрегаты для отопления можно смело отключать на несколько месяцев, вреда им от этого не будет. Даже в том случае, если во время простоя появились отложения, из насоса их удалить очень просто. Нерегулируемый насос для этого нужно переключить в режим максимальной скорости, у регулируемого же агрегата есть функция деблокирования. Еще один важный момент – это материалы, из которых производятся насосы для отопления. Вал и подшипники современных агрегатов производят из керамики. Это позволяет существенно увеличить срок службы насоса, а также обеспечить бесшумность его работы.

Когда нужно стравливать воздух из батарей

Любой газ намного легче воды, и поэтому, попадая в радиатор, он начинает скапливаться в верхней точке. Если процесс будет продолжаться, то воздух начинает расширяться и опускать уровень воды. В результате 50% объёма радиатора и более может оставаться без воды. Отопительный прибор практически перестаёт функционировать. Поэтому стравливать воздух из батарей нужно обязательно в любом случае.

Чтобы знать, когда нужно спустить воздух из радиатора отопления в квартире многоэтажного дома, надо понимать, когда чаще всего он туда попадает. Это происходит при следующих обстоятельствах.

По окончании отопительного сезона в летний период службы теплоснабжения осуществляют профилактические мероприятия, в течение которых теплоноситель сливают из системы, как частично, так и полностью. Перед началом холодов в систему заливают новую воду. Вместе с ней в радиаторы попадают газовые смеси.
Владельцы частных домов летом часто сами занимаются ремонтом автономной системой отопления. В результате неумелых действий в систему обогрева заходит воздух.
В многоквартирных домах с чугунными батареями в летний период специально спускают воду. Это делают, чтобы избежать работ по замене прокладок между регистрами. Если в системе оставлять теплоноситель, то старые радиаторы могут потечь в местах соединений секций из-за охлаждения воды и падения давления. Когда придётся запускать систему отопления снова, в неё зайдёт большое количество воздуха.
За летний период объём теплоносителя заметно уменьшается в объёме. При открытии запорной арматуры из-за отрицательного давления заливаемая вода всасывает в себя газы и заполняет ими все стояки.

Монтаж

Заниматься установкой циркуляционного насоса самостоятельно, если вы не знаете всех нюансов монтажного процесса, лучше не стоит. Но ознакомиться с технологией и последовательностью нужно.

Место установки

Насос устанавливается на обратке рядом с отопительным котлом. Это делается с одной-единственной целью – снизить температурные нагрузки на уплотнители, манжеты и прокладки, которые используются в конструкции самого агрегата. Под действием высоких температур они быстро выходят из строя.

Существует два типа устройств: с мокрым ротором и сухим. Обычно первый вариант это маломощные насосы, используемые для отопления небольших частных домов. Его врезают прямо в трубопровод, соединяя с двух сторон резьбой. Второй – это более мощная установка. Такие насосы чаще всего соединяются при помощи фланцев.

Запорная арматура и фильтр

Насос отсекается от трубы двумя вентилями (шаровыми кранами), которые при необходимости проведения ремонта, закрываются.

Обязательно устанавливается байпас. Это труба, которая соединяет трубопровод, минуя насосную установку. На байпас обязательно монтируется вентиль. Он перекрывает течение теплоносителя, когда работает насос. И открывает, когда прибор перестает работать или в процессе ремонта. То есть, байпас работает в экстренных случаях, чтобы отопление не прекращалось, если остановился сам насос.

Сегодня нередко перед насосом монтируется фильтр грубой очистки. Он отвечает за качество теплоносителя.

Как спустить воздух из батарей отопления в квартире

Спустить воздух из батареи отопления, возможно с помощью воздушного клапана. На сегодня существует два способа спустить смесь газов правильно. Делается это с помощью крана Маевского или автоматического воздухоотводчика. В старых чугунных батареях выгонять пробки можно только через обычный кран или заглушки.

Как удалить воздух из радиатора отопления? Спустить воздух из батареи! Три разных крана Маевского!

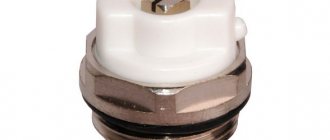

Спуск воздуха в радиаторах с краном Маевского

В изделиях последнего поколения, а именно алюминиевых, биметаллических, стальных и чугунных радиаторах для удаления воздушных пробок устанавливают ручные воздухоотводчики – краны Маевского. Прибор представляет собой клапан игольчатого типа.

Как спустить воздух из батарей отопления. Кран Маевского. Многоэтажный дом. Радиатор холодный.

Краны выпускают двух видов, с поворотной ручкой или винтом. В первом случае инструмент не понадобится, а во втором варианте будет нужна отвёртка. Для того, чтобы сбросить пробки, производят действия в определённом порядке.

Приготовить ёмкость (например ведро), отвёртку и разводной ключ.

Разводным ключом поворачивают пластиковую головку крана так, чтобы спускное отверстие заняло бы крайнее нижнее положение.

К нижней части крана Маевского подносят емкость для сбора воды.
Жало отвёртки вставляют в шлицы винта и начинают медленно его поворачивать против часовой стрелки.

Сначала будет слышен звук выпускаемого воздуха, затем появится прерывистая струя воды.
Нужно дождаться, когда струя станет сплошной и будет стекать равномерно и бесшумно.
Удалять воду из радиатора прекращают, заворачивая винт обратно.
Для профилактики специалисты советуют процесс повторить через 1 – 2 часа.

Удаление воздуха с помощью автоматического воздухоотводчика

Прибор часто называют поплавком из-за принципа его действия. Автомат устанавливают, как в горизонтальном, таки вертикальном положении.

При скоплении воздушных масс поплавок прибора всплывает и давит на клапан. В свою очередь клапан выпускает воздух, и поплавок занимает исходное положение.

Несмотря на удобство, нужно периодически проверять дееспособность отводчика. Автоматический прибор не выдерживает наличие загрязнений в теплоносителе. Поэтому данные приспособления стараются не устанавливать в многоквартирных домах с централизованным отоплением.

Стравливание воздуха в старых домах с чугунными радиаторами

Чугунные батареи в прошлом для разводушивания оснащались обыкновенными водопроводными кранами. Их вваривали или ввинчивали в заглушки торцов верхних коллекторов. Спуск воздуха осуществлялся открытием крана. Процесс практически похож на способ спуска воздуха с батареи используя кран Маевского.

Встречаются батареи без воздухоотводов. В этом случае воздух спускают, отвинчивая гаечным ключом одну из верхних заглушек чугунного радиатора.

Как удалить воздух из батареи под давлением без крана Маевского. Не повторять!

Спуск воздуха через термостат

Бывают такие случаи, когда застройщик не установил на радиаторах устройство для сброса воздушных пробок, а вместо них на каждой батареи были смонтированы терморегуляторы. Можно попытаться выпустить пробки, откручивая крепёжную гайку термостата.

Однако следует помнить о том, что можно повредить уплотнительную прокладку, замена которой потребует слива воды из всей системы.

Как развоздушить батареи в частном доме

Автономная система отопления частного дома существенно отличается от централизованной сети теплоснабжения. Дело в том, что хозяева своих домов обращаются в специализированные предприятия за монтажом отопительной системы. Профессионалы применяют проектную документацию, которая предусматривает установку расширительного бака.

Система развоздушивания автономной коммуникации отопления частного дома

Бачок устанавливают в такой точке, которая выше всей отопительной системы. Ёмкости могут быть открытого или закрытого типа. В первом случае завоздушивание системы ликвидирует простым доливом теплоносителя в расширительный бак. Бачок закрытого типа оснащён выпускным клапаном.

Расширительный бачок закрытого типа

Система смонтирована таким образом, что воздушные пробки выдавливаются из радиаторов и поднимаются в расширительную ёмкость.

При повышении температуры нагрева теплоносителя воздух, собравшийся в бачке, покидает ёмкость через открытый клапан.

Развоздушка системы отопления частного дома.

Пуск системы

Чрезмерное количество воздуха возникает при заливе теплоносителя в систему

Чтобы изначально правильно запустить систему, теплоносителем её заполняют по определённому алгоритму.

Вода подаётся снизу вверх, при этом закрытыми должны быть только краны для слива жидкости

Остальные клапаны остаются открытыми, пока из них не начинает идти вода. Так, постепенно закрывая каждый кран, систему заполняют и готовят к запуску.

После заполнения всего контура запускается принудительная циркуляция (насос)

Профилактика появления воздушных пробок

Профилактика завоздушивания отопительной системы позволяет минимизировать возникновения таких ситуаций, когда нужно постоянно заниматься сбросом воздушных пробок из системы отопления. Для этого осуществляют следующие профилактические мероприятия:

установка на всех батареях кранов Маевского или автоматических воздухоотводчиков;
вне отопительного сезона нужно проверить правильность навески радиаторов на стены по уровню. Если встретятся нарушения горизонтальности коллекторов отопительных приборов, то нужно откорректировать положение с помощью подкладок под кронштейны;
в местах отопительной системы с постоянными воздушными пробками устанавливают поплавковые автоматы сброса воздуха;
в автономных системах отопления частных домов желательно врезать в них фильтры для воды. Очищенный теплоноситель не будет провоцировать появление воздушных пробок в радиаторах.

Метод удаления воздуха без сливания воды (видео)

На приведенном ролике схематически показано и рассказано, как можно устранить воздух из системы, если он появился там из-за неправильного монтажа.

По предлагаемому варианту развития событий самый удаленный от котла радиатор не греет. Между ним и предыдущей батареей скопился воздух. Чтобы устранить его, нужно подготовить немного фумленты и саморез с пресс шайбой.

Устранение воздуха осуществляется пошагово:

Подготовить саморез. Завернуть конец фумленты и подмотать ее под шляпку самореза;
Вкрутить в предполагаемом месте скопления воздуха на трубе саморез с помощью шуруповерта;
Затянуть саморез вплотную к стенке трубы. Затем немного раскрутить, чтобы вышел воздух. Как только из отверстия пойдет вода, нужно тут же закрутить саморез до упора.

Как спустить воздух из батарей старого образца

До сих пор в жилищном фонде России находятся дома давней постройки с батареями образца МС- 140. В те времена, когда монтировали эти батареи, их для спуска воздуха оснащали обыкновенными водопроводными кранами или простыми болтами, врезанными в заглушки с уплотнителями.

Сброс пробок осуществляется простым открытием этих устройств до появления сплошной струи воды без пузырей. При отсутствии и тех и других устройств удаляют пробки путем отвинчивания заглушек, как об этом было рассказано выше.

Как стравить воздух с батарей разных типов

Приборы обогрева помещений по материалу изготовления подразделяются на ряд видов батарей со своими особенностями стравливания воздуха – это радиаторы:

алюминиевые;
стальные;
биметаллические;
чугунные;
медные;

Алюминиевые

Приборы отопления из алюминия изготавливают способом экструзии расплавленного металла. То есть, жидкий алюминий вдавливают в опоку. Материал радиаторов достаточно мягкий и при малейшем механическом воздействии деформируется. По это причине алюминиевые батареи рекомендуют устанавливать в частных домах с автономными системами отопления, оснащёнными автоматическими воздухоотводчиками.

Стальные

Батареи из стали обладают большой прочностью. Поэтому они легко переносят установку, как кранов Маевского, так и автоматов. Порой и те и другие заменяют терморегуляторами.

Биметаллические

Радиаторы, которые имеют стальной корпус, покрытый оребрением из алюминиевого сплава, чаще всего оснащают кранами Маевского. Биметаллические приборы монтируют в частных особняках и многоквартирных домах. В зависимости от местных условий отопления батареи снабжают автоматическими устройствами сброса воздуха.

Чугунные

Особенности чугуна, как хрупкого материала, заставляют с осторожностью подходить к выбору устройств для спуска воздушных пробок. В основном, как было сказано выше, используют обычные краны или врезные болтовые клапаны.

Медные

Этот дорогой, но превосходный по своей теплопроводности, металл требует к себе деликатного обращения. Для медных радиаторов применяют специальные устройства, построенные по принципу крана Маевского. Соблюдается условие врезки устройств из того же металла, что и сам радиатор – меди.

Все эти особенности установки устройств для стравливания воздуха с батарей из различных материалов не зависят от их конструкции, будь они секционными, трубчатыми, панельными, пластинчатыми или вакуумными приборами.
